拆解报告：One's Member 1号会员店30W迷你氮化镓充电器OM-PD30L01

前言

充电头网拿到了京东旗下1号会员店的一款30W氮化镓充电器，这款充电器采用白色机身，固定国标插脚。机身侧面印有品牌标识和输出功率，辨识度高。充电器支持100-240Vac宽电压输入，输出功率为30W，具备20V输出档位，还具备5-11V3A、5-16V2A两组PPS电压档位。下面就带来1号会员店这款氮化镓充电器的拆解，一起看看内部的方案和做工。

One's Menber 30W氮化镓充电器开箱

包装盒正面印有One's Menber品牌、充电器外观、名称以及Type-C接口标识。

背面印有产品技术规格以及包装清单等信息。

包装盒上参数特写，下面到充电器实物展示环节再介绍。

包装内含充电器以及使用说明书。

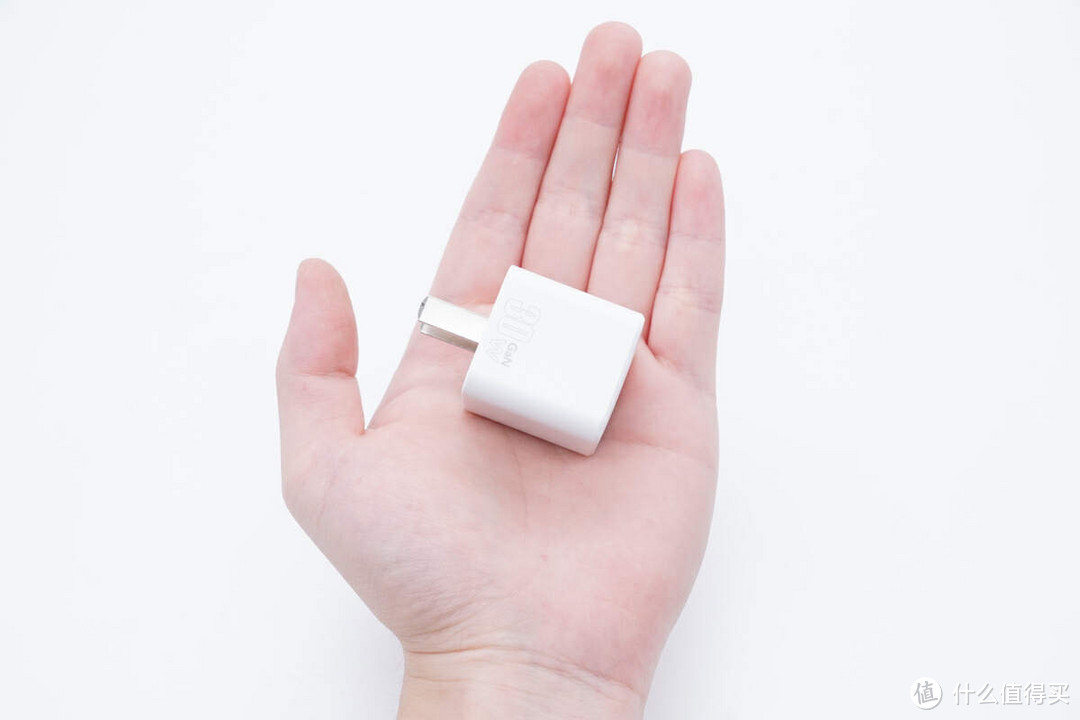

One's Menber 30W氮化镓充电器采用常规白色外壳设计，整体造型趋于立方体，十分小巧。

机身一侧印有One's Menber品牌。

另一侧印有30W GaN字样。

输入端外壳印有充电器参数

型号：OM-PD30L01

输入：100-240V~50/60Hz 1A

输出：5V3A、9V3A、15V2A、20V1.5A（30W Max）

制造商：惠州市和宏科技有限公司

充电器通过了CCC认证。

充电器配备固定式国标插脚。

顶部配置单USB-C接口，靠一侧布局。

实测这款充电器机身高度为32.52mm。

宽度为31.19mm。

厚度为31.15mm。

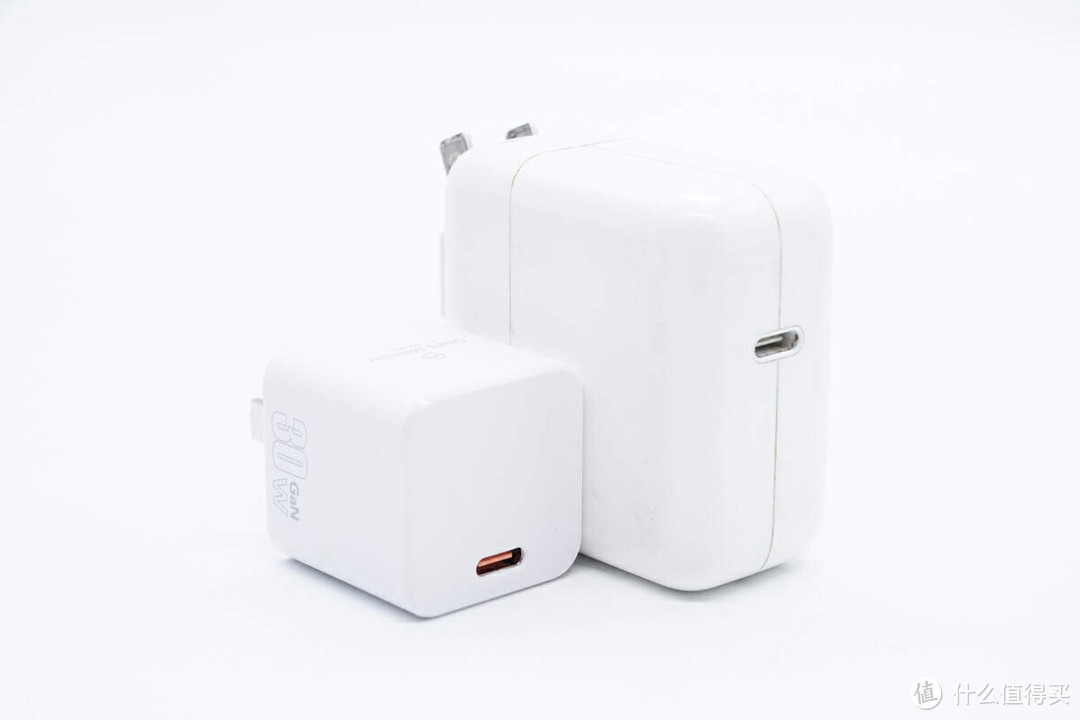

和苹果30W充电器对比，One's Menber这款30W迷你氮化镓充电器体积优势明显。

充电器拿在手上的大小直观感受。

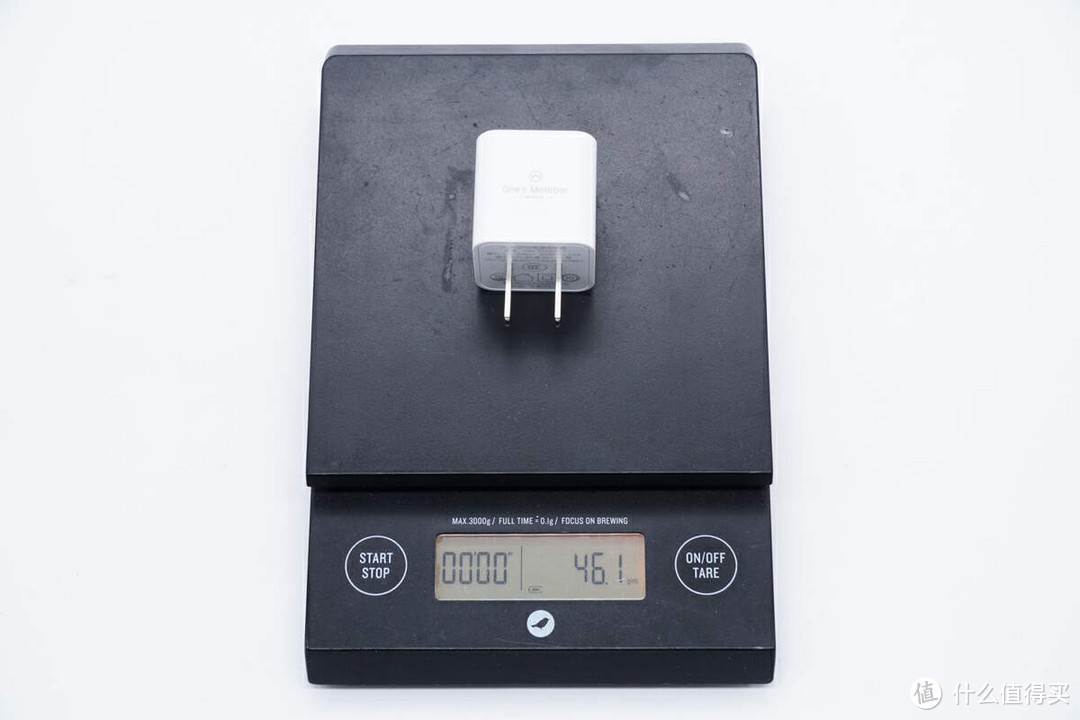

另外测得充电器重量约为46g。

使用ChargerLAB POWER-Z KM003C测得USB-C口支持QC3.0/4+、PD3.0、PPS、DCP、Apple 2.4A充电协议。

PDO报文显示USB-C口还具备5V3A、9V3A、15V2A、20V1.5A四组固定电压档位，以及5-11V3A、5-16V2A两组PPS电压档位。

One's Menber 30W氮化镓充电器拆解

看完了1号会员店这款30W氮化镓充电器的开箱和测试，下面就进行拆解，一起看看内部的方案和做工。

首先沿壳体接缝拆开外壳，固定插脚通过弹片接触PCBA模块供电。

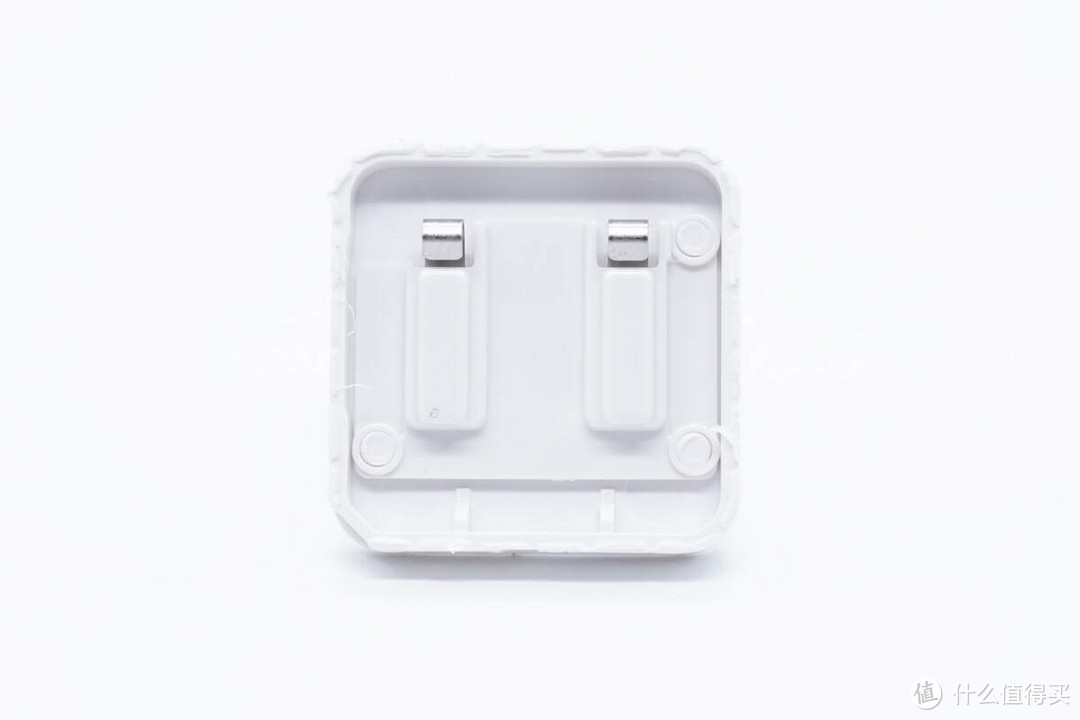

壳体内部弹片特写。

PCBA模块通过壳体开槽固定。

从壳体内部取出PCBA模块，采用多块小板焊接组成。

使用游标卡尺测得PCBA模块长度约为29.3mm。

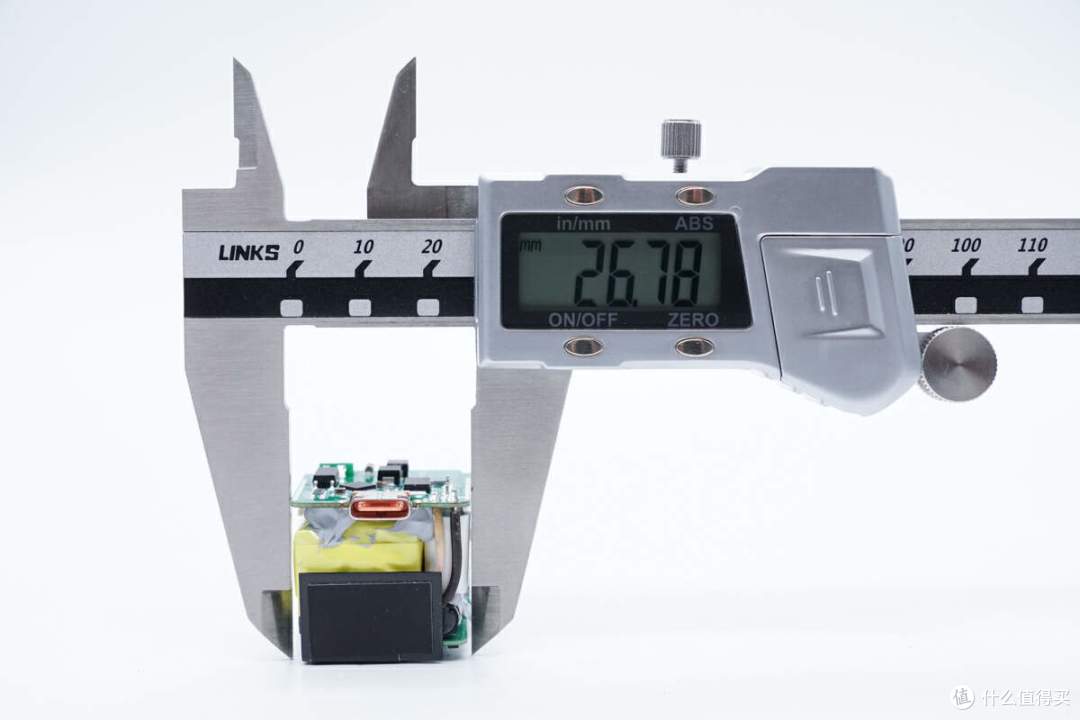

PCBA模块宽度约为26.8mm。

PCBA模块厚度约为25.9mm。

PCBA模块由三块小板焊接组成。

充电器内部石墨烯散热材料特写，加强导热和散热性能。

在输入端PCB上焊接贴片保险丝和整流桥。

顶部开关电源小板焊接氮化镓合封芯片，并粘贴石墨烯散热片。

底部小板焊接贴片Y电容，反馈光耦，同步整流芯片，协议芯片和USB-C母座。

在PCB围成的空间内部焊接高压滤波电容和变压器。

输出滤波固态电容使用白色塑料框架绝缘。

焊接将PCBA模块拆分各个小板，其中整流桥，氮化镓合封芯片和同步整流芯片分别焊接在三块PCB上，有效均摊发热，降低温升。

通过对PCBA模块的观察发现，1号会员店这款30W氮化镓充电器为QR开关电源架构，同步整流，宽范围电压输出，输出电压由协议芯片通过光耦反馈，氮化镓快充电源方案来自东科半导体。下面我们就从输入端开始了解各个器件的信息。

输入端PCB正面焊接保险丝和整流桥。

另一面焊接NTC热敏电阻和共模电感。

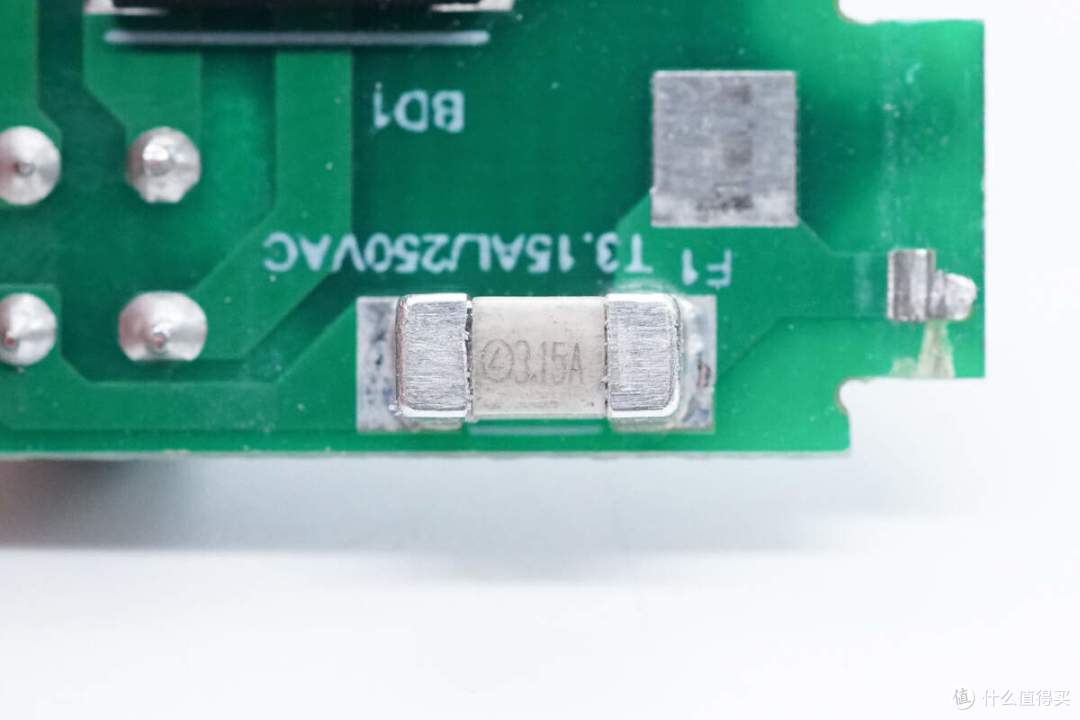

输入端保险丝规格为3.15A250V。

NTC热敏电阻型号3D-7，用于抑制充电器上电的浪涌电流。

共模电感使用硅胶线和漆包线绕制，外套热缩管绝缘。

整流桥来自PY平伟，型号TMBFR310，为快速整流桥，规格为3A1000V。

顶部开关电源小板焊接高压滤波电容，差模电感和变压器。

背面焊接氮化镓合封芯片。

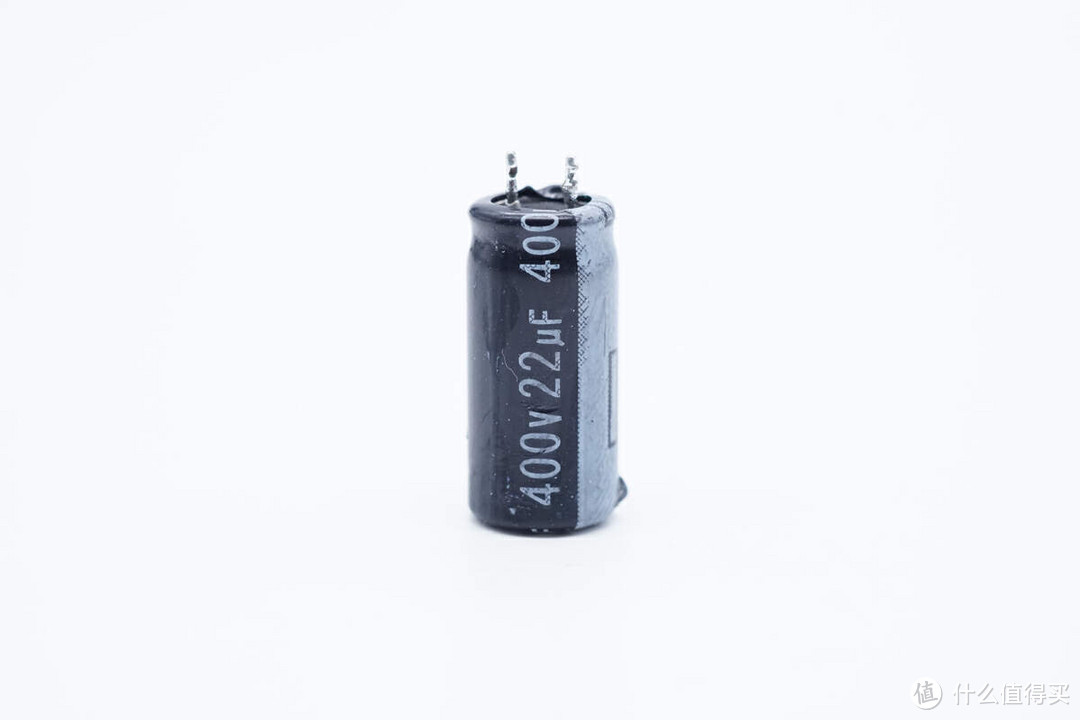

高压滤波电容来自艾华，规格为400V22μF。

另一颗规格为400V15μF。

还有一颗规格为400V10μF，滤波电容总容量为47μF。

差模电感外套热缩管绝缘。

充电器的核心元件来自东科半导体，型号DK036G，是一款高度集成了650V/400mΩ GaN HEMT的准谐振反激控制AC-DC功率开关芯片。DK036G检测功率管漏极和源极之间的电压，当VDS达到其最低值时开启功率管，从而减小开关损耗并改善电磁干扰（EMI）。

DK036G极大的简化了反激式开关电源的设计和制造，尤其是需要高转化效率和高功率密度的产品。DK036G具备完善的保护功能，包括输出过压保护，VCC过欠压保护，过温保护，开环保护，输出过流保护等。

DK036G氮化镓合封芯片支持250KHz开关频率，待机功耗低于50mW，内置高低压输入功率补偿电路，内置高压启动，采用PDFN5*6封装，适用于氮化镓快充，电源适配器以及辅助电源应用。

东科半导体 DK036G 资料信息。

充电头网拆解了解到，东科氮化镓合封芯片此前还被联想小新65W氮化镓充电器、佳域45W双C口氮化镓充电器、佳域35W双C口氮化镓充电器、华科生65W 2C1A氮化镓充电器等产品采用，质量获客户一致认可。

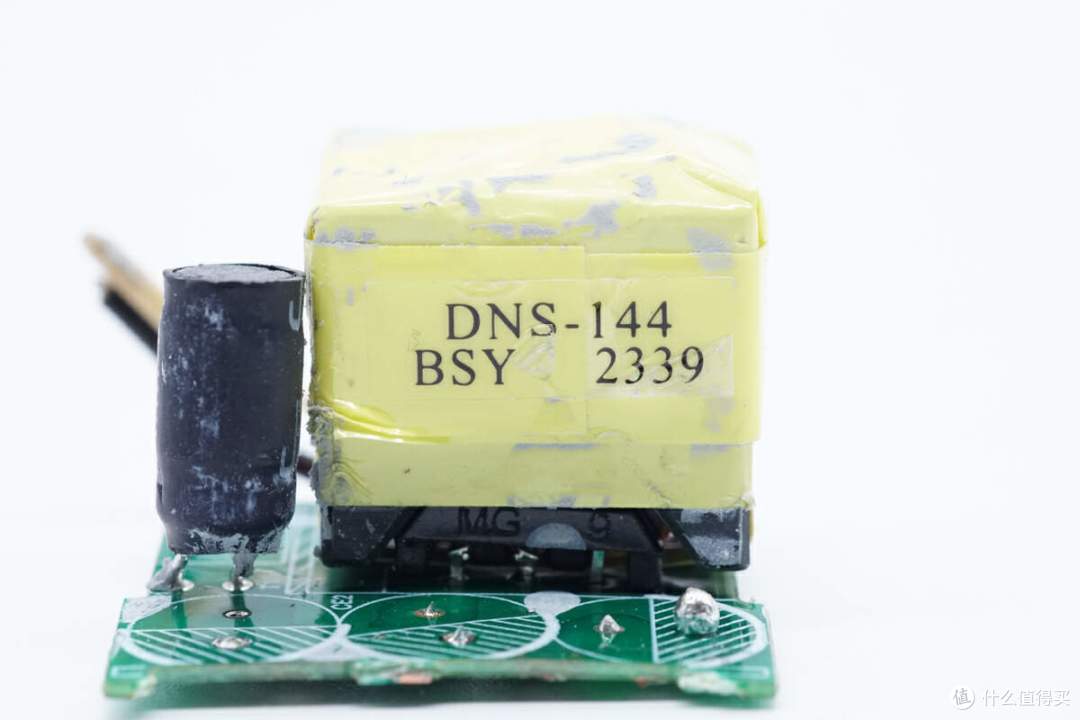

变压器磁芯严密缠绕胶带绝缘。

底部小板焊接贴片Y电容，反馈光耦，同步整流芯片和协议芯片。

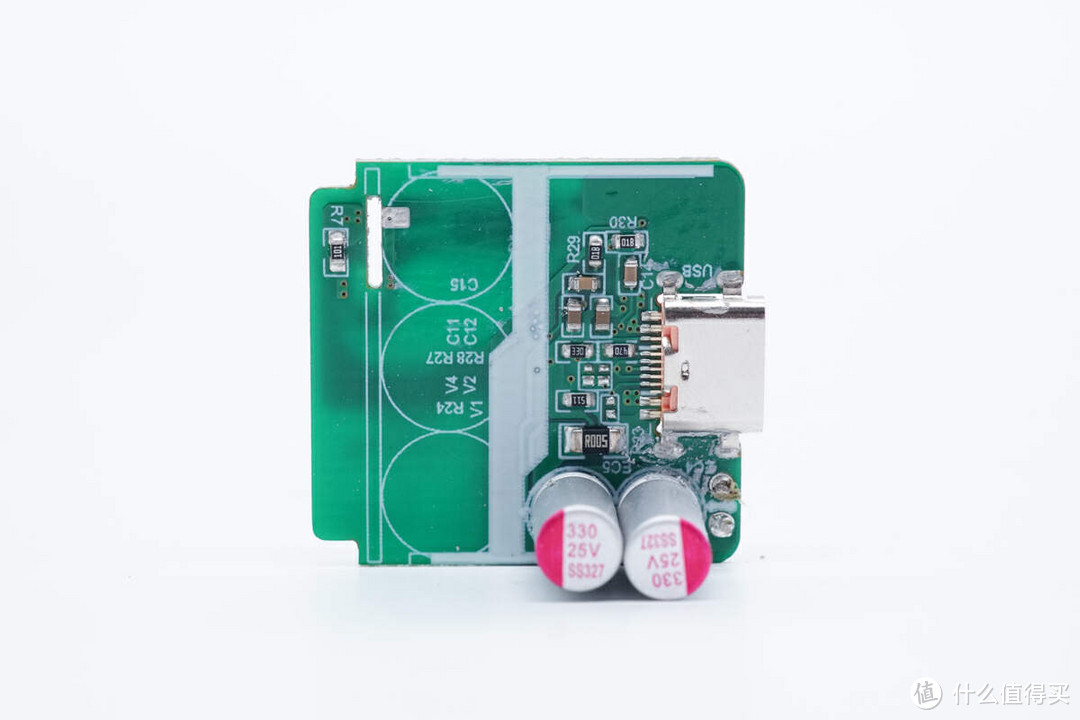

另一面焊接滤波固态电容和USB-C母座。

两颗贴片Y电容来自四川特锐祥科技股份有限公司，料号为TBY2222MF，属SMD-Y2系列，使用两颗串联。特锐祥的贴片Y电容具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。

特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。

充电头网通过拆解了解到，特锐祥贴片Y电容除了被贝尔金、安克、QCY、声丽、麦多多、OPPO、联想、努比亚、倍思、海陆通、第一卫等品牌的数十款快充产品使用，此外还被伊戈尔40W LED驱动电源、长虹42英寸智能网络电视42P3F内置电源、卓飞航45W氮化镓超快墙充等产品使用，性能获得客户一致认可。

亿光EL1019光耦用于输出电压反馈调节。

同步整流芯片来自东科半导体，丝印100R15S，实际型号为DK5V100R15S，是一款无外围的同步整流芯片，内置100V耐压，15mΩ导阻的同步整流管，具备自供电技术，可直接替代肖特基二极管，具有极低的正向压降和极低的温升，提高电源的转换效率，并改善EMI。

东科半导体DK5V100R15S支持CCM/DCM/QR工作模式，内置智能检测，无需同步信号，并且无需外部元件，适用于USB PD快充，电源适配器及LED驱动等，采用SM-7封装。

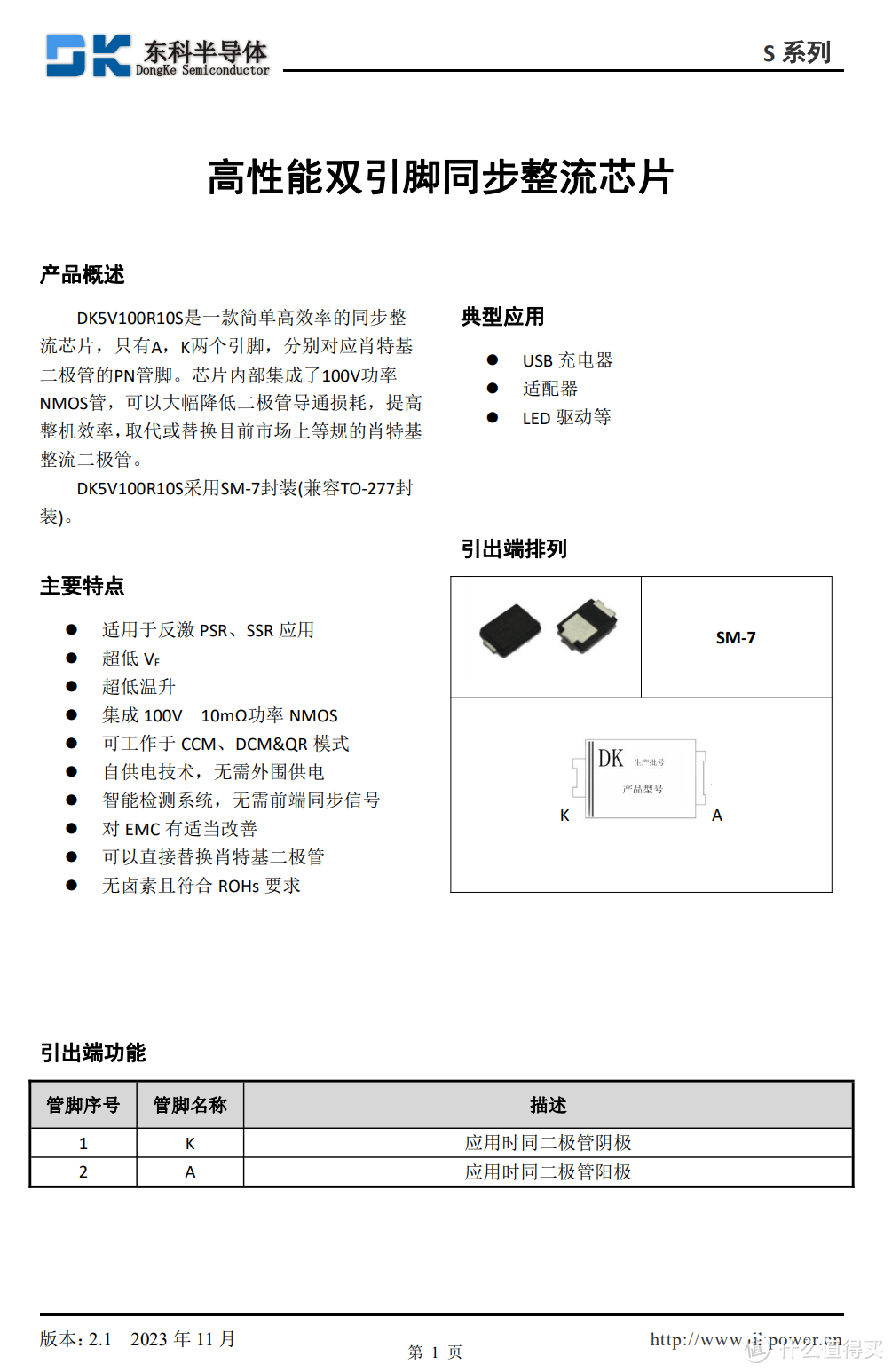

东科半导体 DK5V100R15S 资料信息。

输出滤波电容来自扬州升阳电子，规格为330μF25V，两颗并联。

USB-C协议芯片来自慧能泰，型号HUSB380，具有高集成，高性能，小尺寸的优势，支持USB PD3.1，具备5个FPDO和两个APDO，并可通过PS0，PS1引脚配置额外7个功率级别。芯片内部集成低导阻NMOS，集成过压保护，欠压保护，欠压闭锁，过流保护，快速过流保护和过热关断保护功能，采用QFN4*4-32L封装，适用于充电器，车充应用。

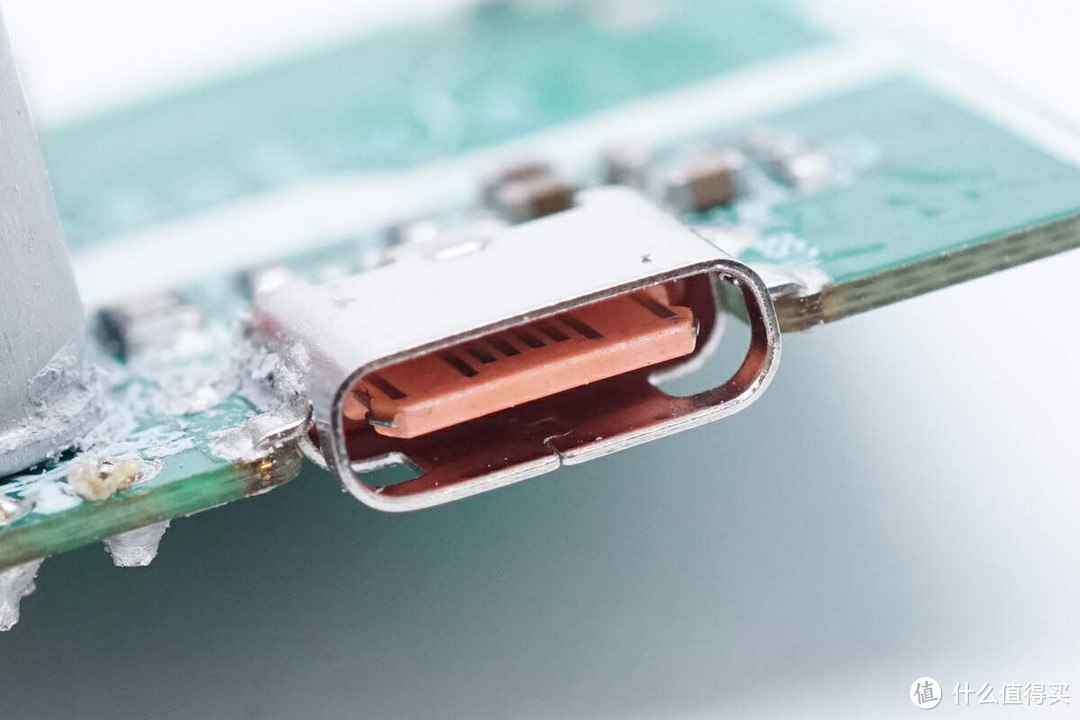

USB-C母座采用沉板焊接固定，橙色舌片内夹钢片。

全部拆解一览，来张全家福。

充电头网拆解总结

1号会员店30W氮化镓充电器采用白色机身，配有固定国标插脚。充电器为单USB-C接口，支持30W输出功率。实测充电器支持20V输出电压档位，还具备5-11V3A、5-16V2A两组PPS电压档位。能够满足苹果手机，笔记本电脑充电需求，还支持华为，三星等安卓手机快充，整体兼容性不错。

充电头网通过拆解了解到，这款氮化镓充电器内置东科氮化镓快充电源方案，采用东科DK036G氮化镓合封芯片搭配DK5V100R15S同步整流芯片。输出采用慧能泰HUSB380协议芯片，快充协议支持全面。PCBA模块使用三块小板焊接组成，元器件之间设有隔离板绝缘，并打胶加固，内部结构紧凑，做工用料可靠。
