罗技G500微动更换
手上这只G500用了很长世间了,之前因为左键双击去过两次罗技售后了,现在出保后左键又双击了,没办法只能自己更换了。

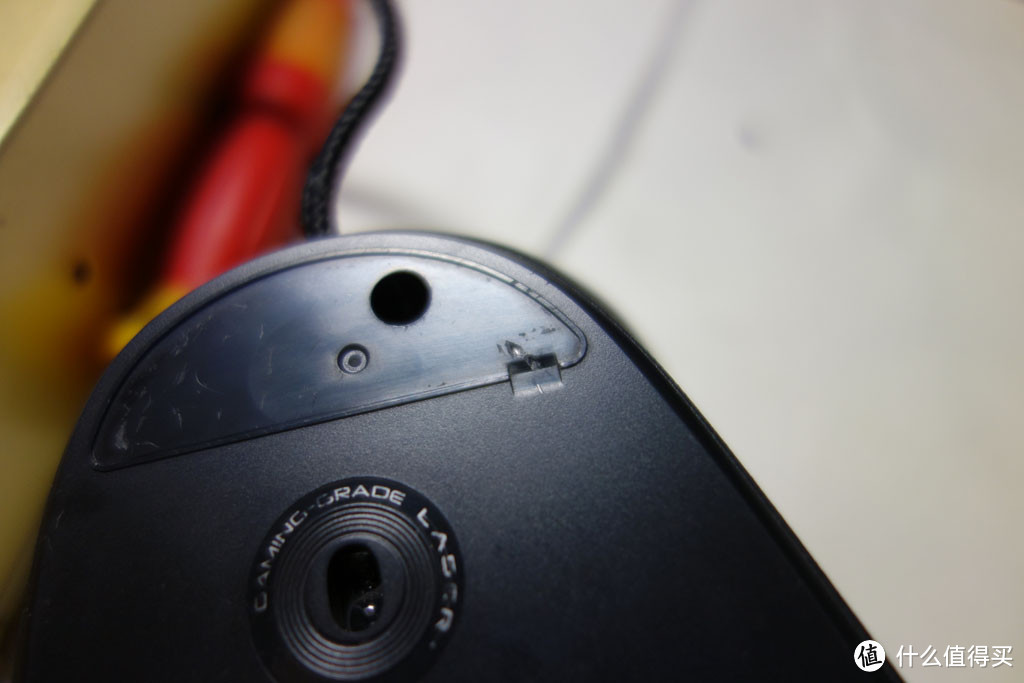

先拿出配重,用电吹风把底部的脚贴和贴纸吹掉,粘在其它光滑的表面(塑料纸什么的即可)以便重复使用,露出5个螺丝孔。

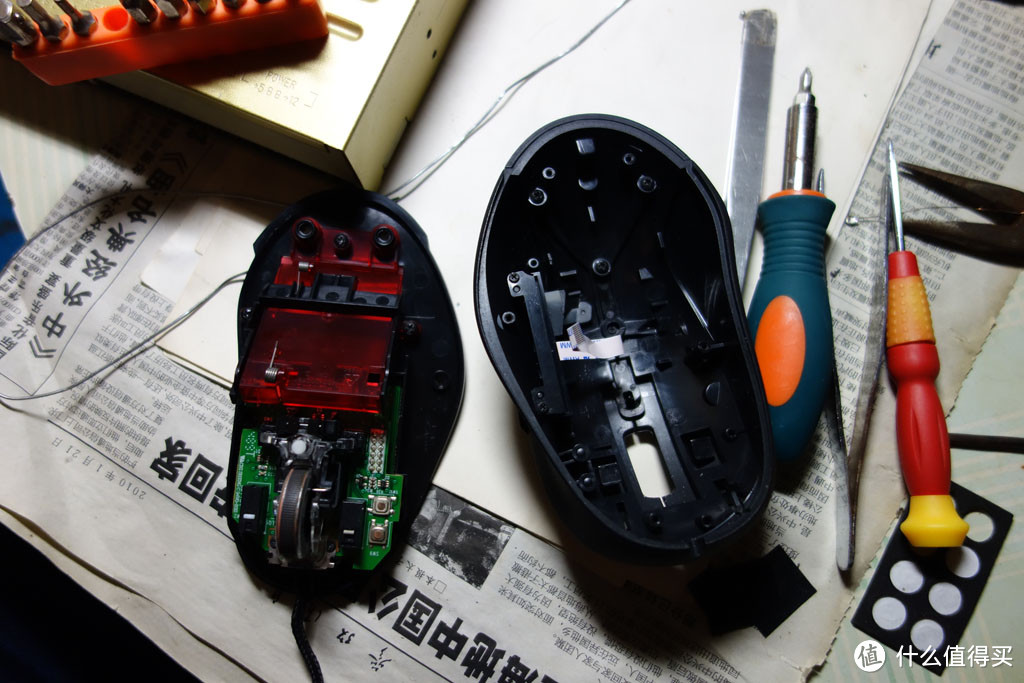

拿掉这五颗螺丝之后就可以把外壳拆下来了,外壳有点紧需要用点力,但是要注意鼠标里面的排线。

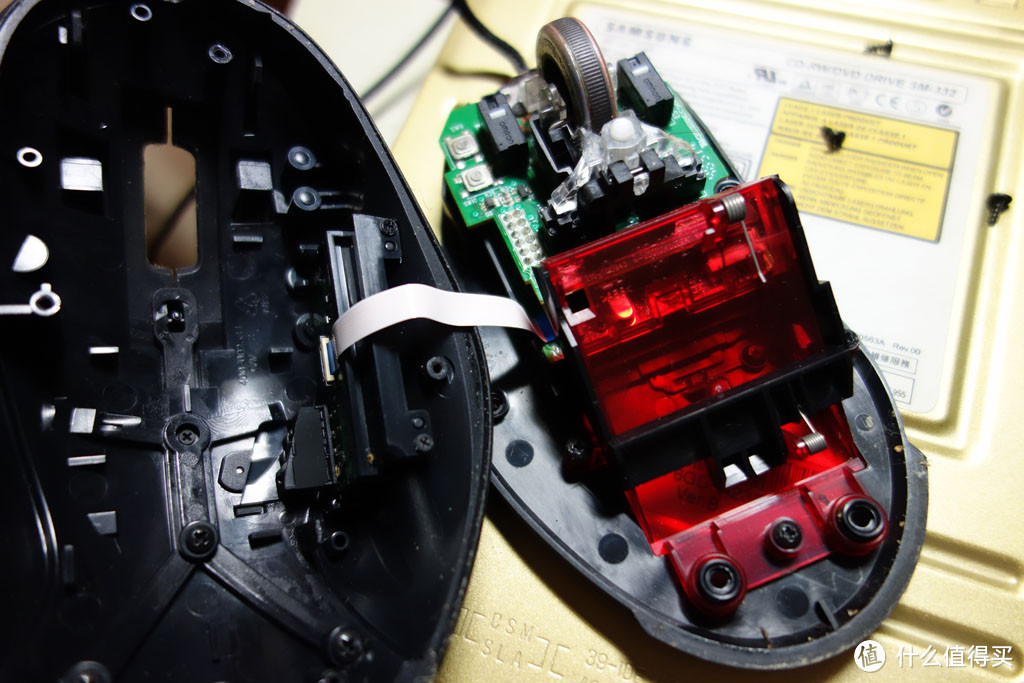

打开鼠标之后,需要先将后面红色的的配重盒取下,配重盒上有三个螺丝很容易找到。

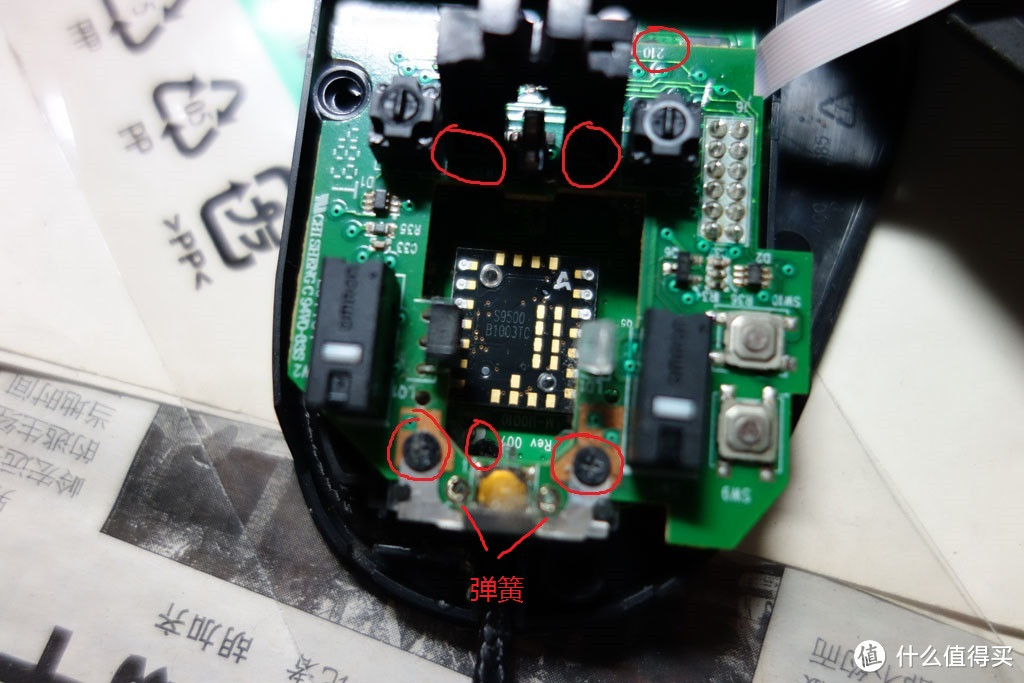

取下红色的配重盒之后,拔掉如下图红圈内的塑料杆就可以将滚轮取下来了,注意不要弄丢滚轮下面的弹簧,用镊子夹出来放好(图拍坑了)。
取下滚轮之后,拿掉鼠标主板上的六个螺丝就可以把主板拿下来了。
去下主板之后,将排线和usb线拔掉,然后就可以对这块主板单独操作了。

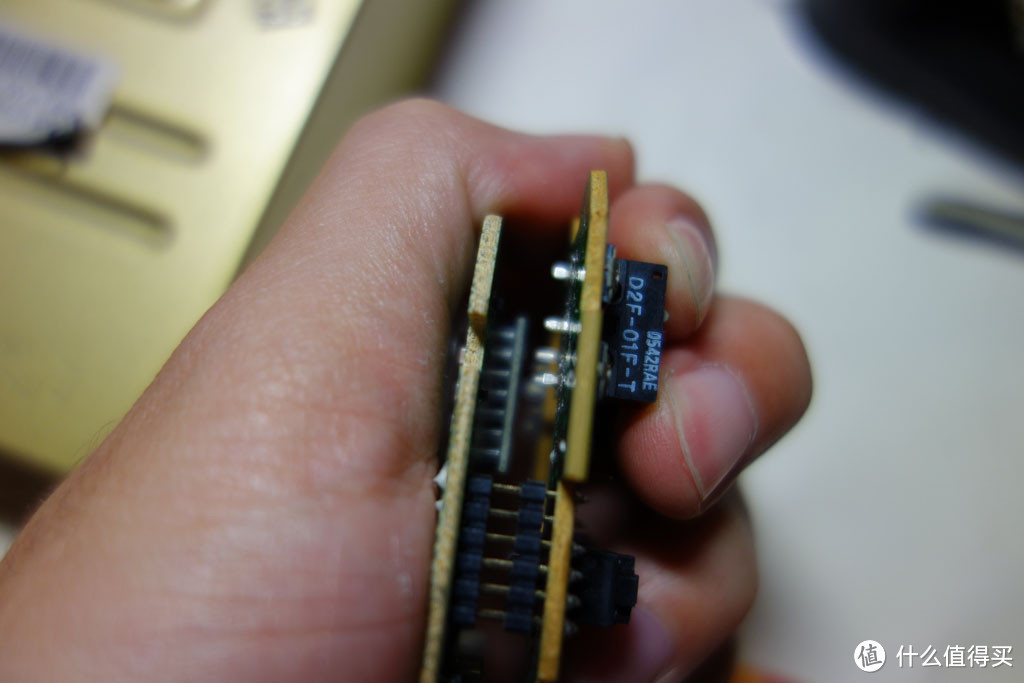

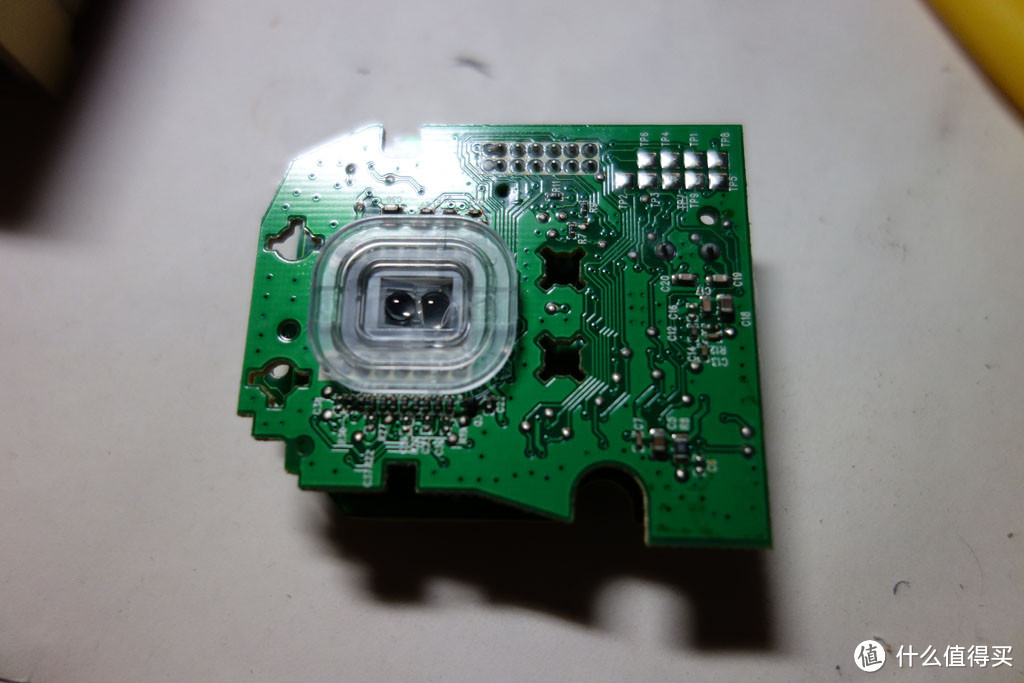

G500的主板是两块上下焊接在一起的,更换微动的时候会因为空间小不好操作,但是也不用将两块主板分开,直接对微动的针脚进行操作即可。
罗技售后的手工略坑了点,加热焊锡还有股臭烘烘的味道,不过可以看出售后的工作人员也没有将两块电路板拆开。

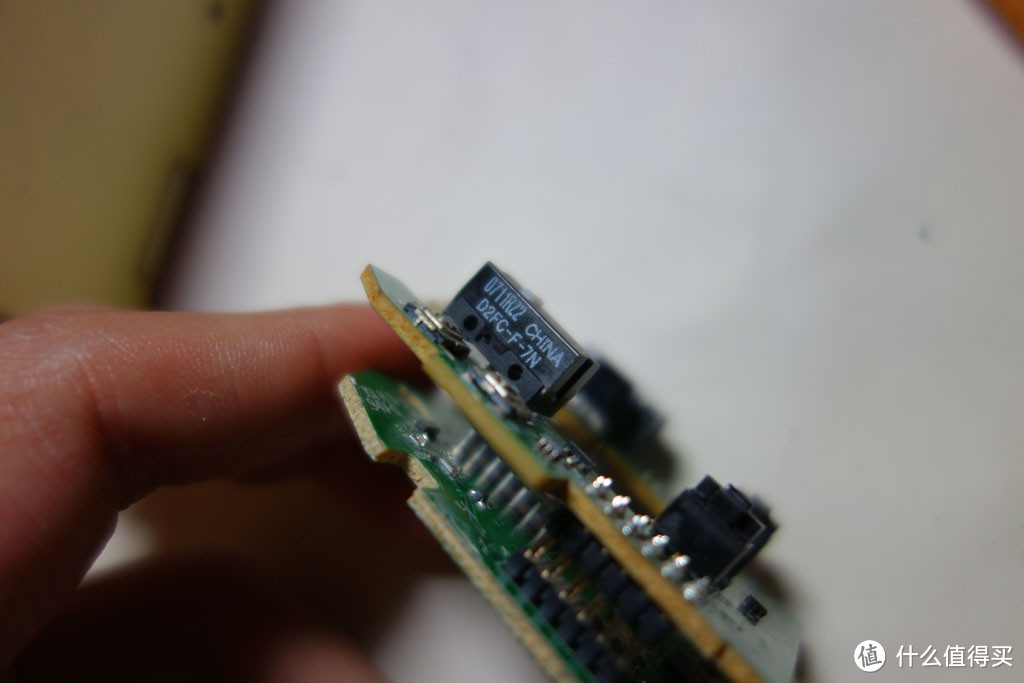

售后更换的微动是D2FC-F-7N,原装的是D2FC-F-7N(10M),不知道有什么区别没。

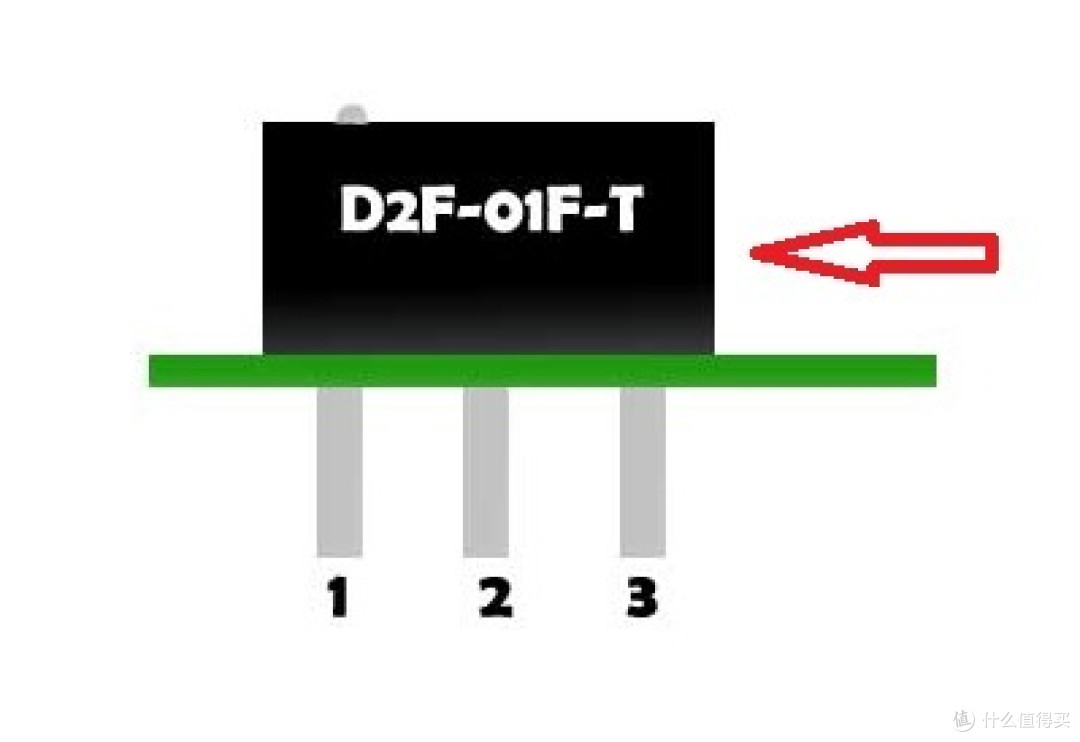

自己用PS画了个图,黑色的是微动,绿色的是电路板,最下面灰色的123是三个针脚。
以上图为例,将微动从电路板上拆下来的时候,对微动向右用力,同时用电烙铁对针脚1、2依次加热。
左 右
微动松动后再对微动向左用力,同时用电烙铁对针脚3、2依次加热。 反复几次之后微动就可以拆下来了,因为空间比较小注意不要碰到电路板上的其它原件。

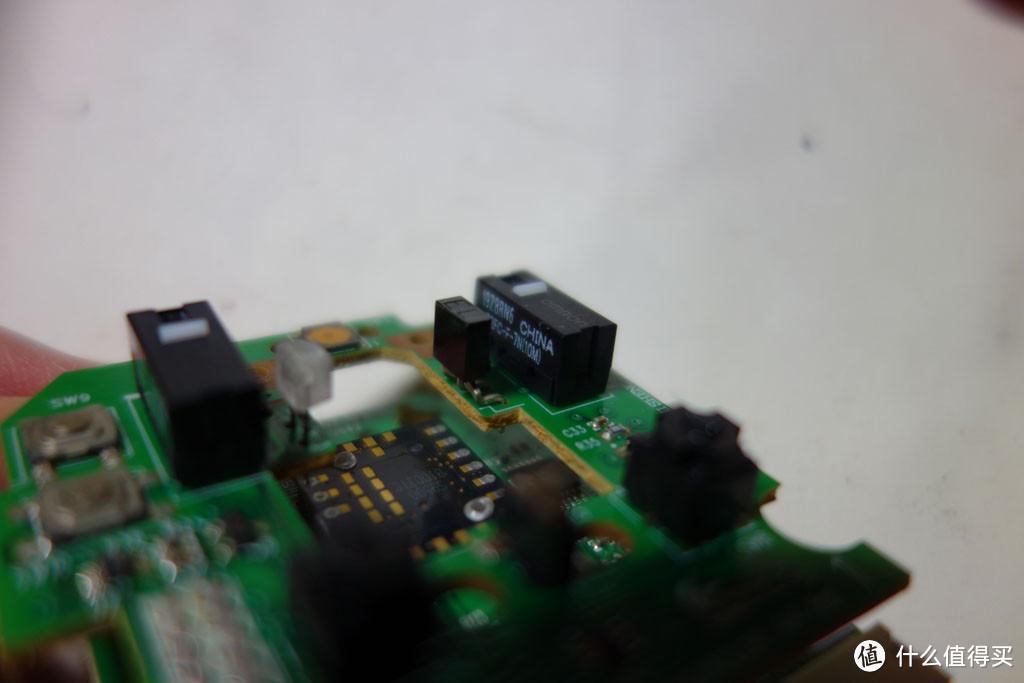

拆下之后剩下的事情就简单了,先把焊盘附近多余的焊锡清理掉,再把新的微动装上,固定好就可以了。
终于装好了,不过好像忘了什么……

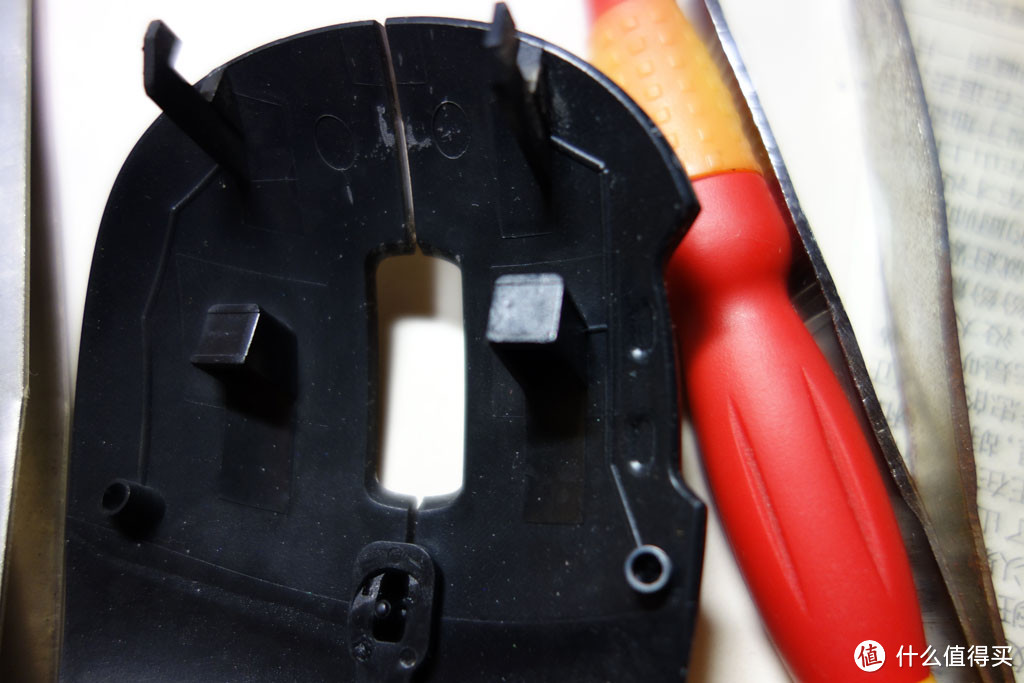

G500这个外壳的做工也挺复杂的,拆了半天也没全拆下来,放弃了。
貌似这也是被售后坑的……
其实通过这次拆解发现G500做工真心不错,模具的精度也很高,不过我装回去之后发现一个问题,左键的手感和以前大不一样了,虽然微动换成好的了,但是手感却差了很多,感觉不如WMO或者IE更换之后的手感。原因不明,猜测可能是因为微动的高度问题,有时间的话还需要调试一下。
建议喜欢折腾的同学可以自己试试,嫌麻烦的还是直接售后吧。
