  写在前面的话:

  去年年底新房刚装修好,于是趁着日元贬值的有利条件,从日亚败了一台EPSON TW5200 再降2000日元:

海淘再降2000日元:EPSON 爱普生 EH-TW5200 投影仪(3LCD、8倍速、3D、2000流明、1080P) 77281日元(约5100元)77281日元(约5100元)last532| 12 评论7 收藏63去购买

(薅霓虹国羊毛不亦乐乎幕布的选择及相关参数计算)。机器78901日元(信用卡账单显示为4573.25RMB),运费人民币300出头,税500,总价约5400。经过一番折腾,总算搞定了自己的家庭影院,现把自己在整个家庭影院系统的构建过程中的一些经验总结一下,介绍给大家。计划写成一个系列:

  篇一:幕布的选择及相关参数计算:主要介绍前期构想阶段的经验,因为家庭影院是一个系统工程,房间大小,个人观看习惯等因素,都对幕布的大小、安装位置及安装可行性有影响,而且这些影响往往是互相耦合的,互相影响的,所以,本篇主要介绍在选择幕布时需要注意的问题及相关参数的计算,以便于对后面的投影的选择指明方向。

篇二:投影机的安装参数计算及DIY通用型超稳定投影挂架:主要介绍投影机的安装参数计算,同时夹带DIY私货幕布的选择及相关参数计算,如果的成品挂架不能满足您投影的安装需求(比如我家),或者您对市面上成品挂架的质量不够满意,欢迎收看本篇经验。

篇三:各类投影机的介绍与选择建议:主要介绍主流投影机技术及目前热门的几款适合家庭的投影机选择经验。

  篇四:电影存储管理及播放设备选择:主要介绍电影的搜集,整理,存储及各类播放设备的选择建议。



  注:本人天生木耳,对音频的鉴赏能力有限,有感于音频系统太复杂玄妙,经验不足,不敢班门弄斧,所以音箱及功放的选择按下不表。

  PS:我的音箱和功放比较入门,是站里推荐的

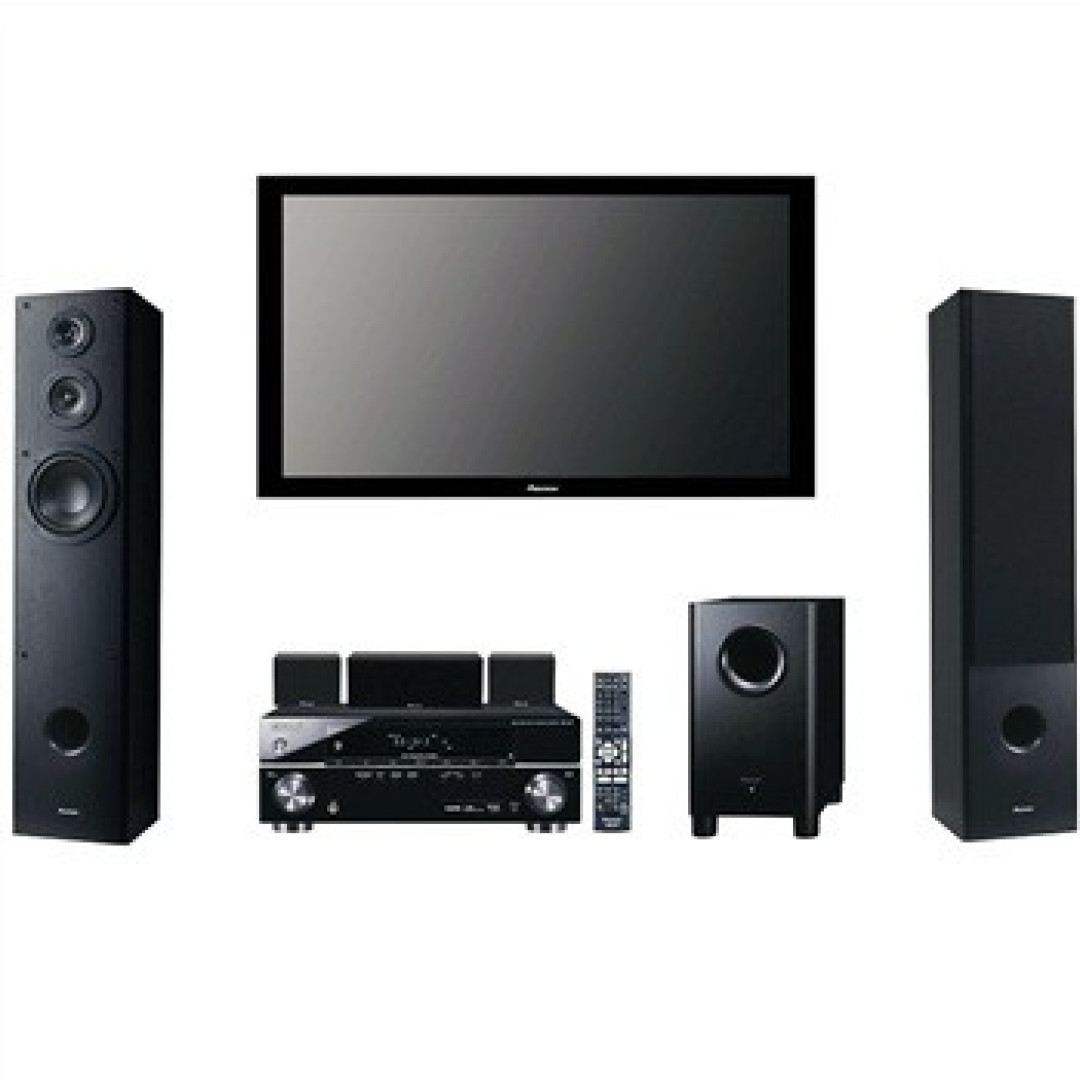

好价PIONEER 先锋 HTS-C1005 分体式家庭影院(AV功放VSX-920-K)3299元包邮(3599-300)aeug| 23 评论10 收藏60直达链接

。引用推荐人"aegu"的话:“主箱为落地三分频,低音部分为6.5寸。比起之前推荐的先锋家庭影院来讲能够更好地兼容两声道音乐的享受。 低音炮拍下就升级为更大尺寸寸的S-31W,影院效果更加震撼。 920K功放是先锋旧款入门中端7.1功放,支持MCACC高级音场校正,免去自己调试系统的烦恼。支持IPOD数字播放。POLS精密石英锁定系统帮助更好的提升CD音质。Anchor Bay 1080p转换器,帮助将标清信号提升到全高清来播放。仅仅比最新的923K功放少了DLNA与4K视频支持。”。



  1 你需要多大的屏幕

  可以说,大部分人想拥有家庭影院的初衷是不满足于电视那几十寸大小的屏幕和平庸的喇叭声音,想在家能自由地享受接近电影院的视听觉体验,所以首先,一块大尺寸的幕布是必须的,但是,屏幕不是越大越好,在你家客厅/视听室放得下的前提下,什么样大小的屏幕合适呢?

  根据GB/T 21048-2007 《电影院星级的划分与评定》中五星级影院的标准(咱们自己用的当然参考最高标准啦),幕布的选择及相关参数计算其中6.5.2.4和6.5.2.5,“最近视距不宜小于最大有效放映画面宽度的0.6倍”,“最远视距不宜大于最大有效放映画面宽度的1.8倍”。换算过来,即是:

  0.55*视距<=屏幕宽度<=1.66*视距,这就相当于你在电影院第一排和最后一排的感觉。

  一般地,人单眼的水平视角最大可达156度,单眼舒适视域为60度。这是说只有这单眼的60度范围内的物体,人们才能够看清楚,人眼才能够聚焦。超过水平方向视野角30度的周边部分称为诱导视野,俗称眼睛的余光,其实是人眼并不敏感的范围,也就是无法看清楚的。这里我们取60度舒适视角,假设我们的观影距离为x,那么tan(30°)=0.5773=(屏幕宽度/2)/x =>屏幕宽度=1.15*x

  即屏幕宽度=视距*1.15 最为合适,这基本上相当于电影院中间的位置。

  目前市面上的屏幕主要为4:3和16:9(其余比例的屏幕可以单独定制),一般对于家庭用途,我们都会选择16:9的屏幕,下面是某品牌16:9屏幕的尺寸规格(其他品牌基本一致)


幕布尺寸幕布尺寸

  2 幕布的选择

  2.1 幕布的增益

  增益:是用数字表示幕料固有的反射特性(各个角度的明亮程度)。向完全漫散射面(即上下左右180度方向反射率都是一样的反射面)上投射一定的光线,这时的反射亮度设定为1。然后在同一条件下,向屏幕垂直的方向投射同样的光线,测定中心点和同一圆弧上各点的亮度,这个亮度和完全漫散射的亮度的比率就叫屏幕的增益。

  屏幕增益对图像的影响:没有增益的屏幕所呈现的图像较为平和忠实,但容易受到环境和外部光线的影响。而有增益的屏幕则带来明亮、层次丰富、色彩鲜艳的画面,且环境和外部光线对其影响较小。但屏幕的增益和屏幕的观察角度有着特殊的反比关系,即增益越高,观察视角就会越小。增益过高(半增益角过小)会造成画面中间亮、四个角暗的效应及高亮度的部分出现饱和而没有层次感由于能量过于集中,所以横向只有一两个座位能观看到明、亮的画面。所以,根据不同的应用应适当选择投影屏幕,屏幕并非增益越高越好。



  2.2 幕布的形式

  从安装方式上来讲,幕布主要分挂装幕、支架幕、折叠幕以及地拉幕。目前家用的幕布主要以挂装为主,常用的有画框幕和电动幕和电动拉线幕(以下品牌均为参考举例)

  画框幕

红叶(Redleaf)100英寸 画框投影幕布16:9弹性白塑幕 家用幕布1499(京东商城)京东商城去购买

  幕布就像油画一样固定在墙体上。用铝架做一个类似画框的架,然后在幕布上扣弹簧使幕布拉平。这是最简单类型的屏幕设置,需要做的就是把它固定到墙上。优点是平整,缺点是不能收,容易蒙尘受污染,长期暴露空气中,易氧化变色。这也是这类屏幕的最大缺陷,因为一旦安装就不能变更位置。固定安装投影屏幕也有一个好处,就是它通常不容易起皱纹,这可以保持一个光滑平整的投影表面。这种幕布适合拥有专用影音室,平时不用收起幕布的家庭。

  电动幕

信鸽(XINGE)120英寸 电动投影幕布16:9白塑幕939(京东商城)京东商城去购买

  电动幕的优点是平整性好,易保养,幕是由电机从两端均匀下放,确保幕布不受外力影响,具有轻松升降,简易安装的特点。

  电动拉线幕

GRADNVIEW 美视 大纯平系列 电动拉线灰幕 16:9 106寸6780(易迅网)易迅网去购买

  电动幕中有一部分是电动拉线幕。这种幕是家用等级中最贵的,它是在电动幕的两边各加上一条张力线来把幕的水平拉平,而上下则是以很重的幕下缘来增加力量。它的好处当然就是平整(拉线幕平整很重要,需要很大张紧力),又可以收起来,而且整支幕的结构很强非常有质感。

  一般地,画框到200寸都没问题,电动幕布120寸以内为好,再大了就不容易保持平整,如果需要130寸以上,又不具备画框幕的安装条件,建议上电动拉线幕。

  2.3 幕布的材质

  目前市面上的幕布主要分五类:软幕、玻纤幕、白塑幕、玻珠幕和金属幕。

  软幕:软幕只能用于画框幕,具有最优秀的画质,立体感非常丰富,画质通透。

  玻纤幕:面料由玻璃线编织而成的底布,面层涂有特殊投影效果的PVC材料。由于有玻纤底布的支撑,所以不需拉平,自然伸展就会平直。

  白塑幕:由纺织线编织而成的底布,面层涂有特殊投影效果的PVC材料,比玻纤略逊一筹。

  玻珠幕和金属幕:用的不多,特点是高增益,主要用于对光要求较高的3D家庭影院投影机,但是高增益会带来较大的视角范围的损失。

  另外,还有比较小众的透声幕,这属于壕+影音发烧友级的了,对此,我只想说:壕,友乎?幕布的选择及相关参数计算

  对于一般的家庭,白塑和白玻纤是不错的选择。因为白塑幕的增益在1.0,不会受到较窄的可视范围的限制,再加上白塑幕本身具备准确的色彩还原能力,能够充分体现出投影机本身的性能,不会改变色彩平衡,不会影响黑白过渡。玻纤相比白塑不宜起皱,且增益比白塑略高。

2.4 白幕还是灰幕?

  以上幕布都可以做成白幕和灰幕,简单来说,白幕颜色鲜艳,灰幕黑位和对比度好。关于白幕和灰幕的选择论坛上有很多口水仗。如果遮光条件不佳,又或者投影机本身的黑位表现一般,此时灰幕是不错的选择。灰幕最初诞生就是为了增加投影机的对比度而设计的,同时也带有一定的环境光抑制能力。不过灰幕最大的问题是带有一定程度的色染现象,可以通常对投影机的色彩进行重新校正以获得理想的色彩效果,但校色需要专用设备和丰富的经验,比较麻烦。我个人认为:一般家庭选用白幕即可,影音发烧友可以考虑灰幕。(这个欢迎讨论幕布的选择及相关参数计算

2.5 一般人我不告诉Ta

可能有点看官有疑惑了,这么多种材质和品牌的幕布,到底选什么好呢,最好还是能AB对比眼见为实啊。所以,这里介绍一个小经验幕布的选择及相关参数计算。你看好了某品牌幕布,可以直接联系厂家,让厂家给你寄送一块小样(可能需要自己付邮费),然后,把几个厂家的小样贴在墙上,恩,这样效果一目了然。幕布的选择及相关参数计算

幕布的选择及相关参数计算

  2.6 需要特别注意的问题:安装高度

  较为理想的屏幕安装高度是让屏幕有效画面的中心位置和观看者的眼睛处于同一水平线稍高的位置上。有些屏幕生产厂家为降低成本,生产屏幕时,把屏幕上方的黑色部分制造得极短,当安装屏幕时,遇到楼层较高的使用环境,过短的上黑边使画面离地面过高,用户必须以较大角度仰视画面,影响了观看的舒适性,而且长时间的仰视也有碍健康。所以,可以根据自己家的情况确定幕布安装位置,在买幕布的时候让商家加长上方的黑色部分。

2.7 幕布大小对投影的影响

一般地,幕布越大,对投影机的亮度要求越高,根据经验,家用幕布大小不宜超过150寸(16:9),一是因为尺寸过大易造成幕布变形,二是投影机的亮度不够。投射大尺寸画面会照成亮度下降,不够清晰。三是一般家庭投距有限。要想大尺寸,就必须选用短焦机或者超短焦机且镜头处在广角端,这时镜头的色散和畸变会比中焦机大。四是太大了确实放不下啊幕布的选择及相关参数计算,150寸的屏幕总高接近2.15米(不加长上黑边的前提下),下面还得放电视柜吧,算层高2.7米,留给电视柜的高度只剩下下55cm了。

3 具体参数计算

举个栗子

幕布的选择及相关参数计算

这是我家客厅的图

幕布的选择及相关参数计算

观影距离的计算如图所示,要考虑眼睛距后前距离和投影距墙面距离。

如图:我的观影距离约为3.9米,根据上文第一部分的计算,我的幕布宽度应在 2.145米~6.474米,最佳宽度为4.485米,但考虑到实际安装情况,我只能选择宽度约为2.6米的119寸电动玻纤幕布。原因有四:

1、幕布两边还要放音箱和空调

2、因为要兼顾投影和电视,所以不能上画框幕

3、大于120寸的幕,物流运输和上楼困难

4、大于130寸最好上拉线幕布,不然容易起皱

确定好幕布尺寸后,需要确定幕布上边缘黑边高度。考虑到幕布降到最低后,下面还有电视柜,我是让卖家加长了10cm。所以下图中上黑边=原长32cm+加长10cm=42cm。

(小知识:一般电动幕布都可以调整上限位和下限位,可以通过幕布上的电位器进行调节,也就是调整图中的上黑边。当然前提是加长一点好有的调,但不要调整过头,否则幕布会掉下来,就装不回去了幕布的选择及相关参数计算

幕布的选择及相关参数计算

图中“外壳11cm,上黑边42cm,投影区域高度148cm” 3个参数查前文投影尺寸表可得。“观影视距390cm”由前文计算可得,眼睛距地面高度105cm”根据统计经验得出。

由该图算出视线仰角约5.7°,较为舒适。

如果觉得上边缘加长后还不能满足需求,可以用我这个办法,降低幕布安装高度:

幕布的选择及相关参数计算


同时,此处还可得出一个重要参数:投影区域上边缘距天花板的距离。

未降低安装高度为例,投影区域上边缘距天花板的距离=外壳11cm+上黑边42cm+安装降低高度0cm=52cm

该参数非常重要,对后文投影选择和挂架安装有重要作用。

最后上一张我的幕布安装成品图(119寸玻纤电动幕):

幕布的选择及相关参数计算
