最近工作室的业务量激增,签约了好多新的MM主播,因为我们的主播都是以才艺取胜,而不是靠“露”上位的,所以我们对MM的才艺要求比较高,给每个主播MM都录制了高清的才艺表演视频,几天下来移动硬盘就装满了。速度新入手了一个1TB的移动SSD,不惜血本啊,朗科Z5 1TB,3000大洋。我对朗科的记忆一直停留在64MB U盘的时代,几乎已经不记得这个牌子了。那天上网一搜,朗科Z5 1TB居然比同容量的三星T3还贵,于是好奇点进去看个究竟,发现朗科Z5标称的读写速度达到了747 MB/s 和723MB/s,甩T3几条街,而且是USB3.1 Type-C接口的,怪不得敢卖这么贵。之前我入手过一个SATA3和USB 3.1两用的SSD,不过实际的读写速度都没超过500MB/s,可以说是伪USB 3.1。朗科Z5从速度来看,是真的USB 3.1了,不过我更关心的是里面采用了什么主控和NAND方案,难道是PCIE SSD。上网又搜了一圈之后发现网上并没有这个产品的详细拆解评测。反正是要买来用的,于是入手一个回来试试。

全网首拆!读1000MB/s,写900MB/s,内部玄机原来是这样:Netac 朗科 Z5 1TB 移动SSD 拆解详测

全网首拆!读1000MB/s,写900MB/s,内部玄机原来是这样:Netac 朗科 Z5 1TB 移动SSD 拆解详测朗科(Netac)Z5 1TB USB3.1 Type-C 移动SSD固态硬盘 便携式存储¥3009京东

★开箱篇★

朗科Z5的包装盒与普通的SSD没有什么区别,SSD外壳采用了银色的铝合金材质,四周采用了流线型设计,拿在手里手感很好,不过黄油手的用户就要小心,太圆润的外形容易从黄油手上掉下来。附件除了说明书之外还有两条数据线,一条是USB3.1 Type-C to USB3.1 Type-A,这条可以向下兼容主板上的普通USB 3.0/2.0接口,另外一条是USB3.1 Type-C to USB3.1 Type-C,这条只能用在USB3.1 Type-C接口上。SSD上的接口是USB3.1 Type-C,正反面都可以插,通杀。

全网首拆!读1000MB/s,写900MB/s,内部玄机原来是这样:Netac 朗科 Z5 1TB 移动SSD 拆解详测

全网首拆!读1000MB/s,写900MB/s,内部玄机原来是这样:Netac 朗科 Z5 1TB 移动SSD 拆解详测

全网首拆!读1000MB/s,写900MB/s,内部玄机原来是这样:Netac 朗科 Z5 1TB 移动SSD 拆解详测

全网首拆!读1000MB/s,写900MB/s,内部玄机原来是这样:Netac 朗科 Z5 1TB 移动SSD 拆解详测

全网首拆!读1000MB/s,写900MB/s,内部玄机原来是这样:Netac 朗科 Z5 1TB 移动SSD 拆解详测

全网首拆!读1000MB/s,写900MB/s,内部玄机原来是这样:Netac 朗科 Z5 1TB 移动SSD 拆解详测

全网首拆!读1000MB/s,写900MB/s,内部玄机原来是这样:Netac 朗科 Z5 1TB 移动SSD 拆解详测

全网首拆!读1000MB/s,写900MB/s,内部玄机原来是这样:Netac 朗科 Z5 1TB 移动SSD 拆解详测

全网首拆!读1000MB/s,写900MB/s,内部玄机原来是这样:Netac 朗科 Z5 1TB 移动SSD 拆解详测

全网首拆!读1000MB/s,写900MB/s,内部玄机原来是这样:Netac 朗科 Z5 1TB 移动SSD 拆解详测

★拆解篇★

朗科Z5的SSD外壳上有四个小螺丝,上面没有保修标签,所以可以任拆。用特小号螺丝刀拧开四个小螺丝就可以把外壳拆开,一探究竟。SSD采用了绿色的PCB,上面居然好像是集成了两个小SSD,根据我的经验应该是两个mSATA接口的小SSD。仔细一看果然是两个SSD,有两个主控芯片。拆下其中一个后可以清楚的看到mSATA字样。不用说了,原来这个东西是采用了两个小SSD在内部组建RAID0,所以能够让持续读写速度翻倍提升。

全网首拆!读1000MB/s,写900MB/s,内部玄机原来是这样:Netac 朗科 Z5 1TB 移动SSD 拆解详测

全网首拆!读1000MB/s,写900MB/s,内部玄机原来是这样:Netac 朗科 Z5 1TB 移动SSD 拆解详测

全网首拆!读1000MB/s,写900MB/s,内部玄机原来是这样:Netac 朗科 Z5 1TB 移动SSD 拆解详测

全网首拆!读1000MB/s,写900MB/s,内部玄机原来是这样:Netac 朗科 Z5 1TB 移动SSD 拆解详测

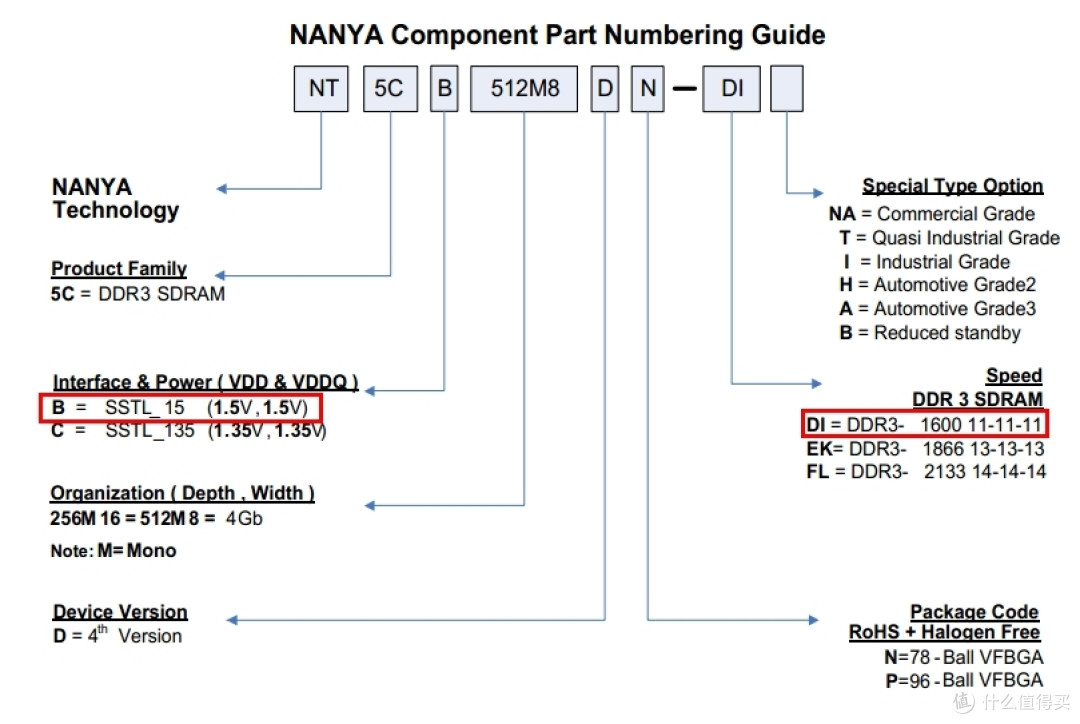

下面来仔细看看两个小SSD。主控芯片为慧荣SMI的2246EN,这个主控被广泛应用在目前很多中端的MLC SSD上。缓存颗粒来自南亚,编号为NT5CB256M16CP-DI,从编号规则可以知道这是单颗512MB 的DDR3L 1600 CL11高速缓存,电压为1.5V,两个小SSD各一颗。NAND颗粒采用美光原厂20nm制程的MLC闪存,编号为NW617,单颗容量256GB,每个小SSD上各两颗,总共四颗组成1TB的容量。

全网首拆!读1000MB/s,写900MB/s,内部玄机原来是这样:Netac 朗科 Z5 1TB 移动SSD 拆解详测

(慧荣SMI 2246EN主控)

全网首拆!读1000MB/s,写900MB/s,内部玄机原来是这样:Netac 朗科 Z5 1TB 移动SSD 拆解详测

(南亚缓存芯片)

全网首拆!读1000MB/s,写900MB/s,内部玄机原来是这样:Netac 朗科 Z5 1TB 移动SSD 拆解详测

全网首拆!读1000MB/s,写900MB/s,内部玄机原来是这样:Netac 朗科 Z5 1TB 移动SSD 拆解详测

(美光MLC NAND颗粒)


  而让两个mSATA SSD组RAID0并且转接为USB 3.1接口的关键先生其实就是PCB下方很不起眼的一个小芯片:ASMedia ASM1352R控制器。因为芯片太小,拍出来比较模糊。ASMedia ASM1352R 是硕祥科技开发的一个USB3.1 to Dual SATA Bridge Controller(USB3.1 to双SATA桥接主控),可以提供两个SATA 6Gbps接口并支持RAID 0阵列。朗科Z5 1TB正是依靠这个控制器,使用了两个mSATA接口的小SSD组成内部RAID 0阵列,使速度翻倍,再转接为USB 3.1 Type-C接口。

全网首拆!读1000MB/s,写900MB/s,内部玄机原来是这样:Netac 朗科 Z5 1TB 移动SSD 拆解详测

(ASMedia ASM1352R控制器)


★性能测试篇★

因为朗科Z5 1TB移动SSD的持续读写速度已经明显高于普通SATA3 SSD的读写速度上限,如果从普通SATA3 SSD中拷贝文件到朗科Z5上,SATA3 SSD明显成为了性能瓶颈。因此测试平台中我只好用上了建兴为很多电商和笔记本厂家OEM的PCIE NVMe SSD,型号为CX2,目前零售市场还买不到,我是从某笔记本厂家的朋友那里撸来的,不知道如果将来在零售市场出现的话会叫做什么型号。为了进一步避免出现瓶颈,我还用两个浦科特M6P 256G组RAID0来测试与朗科Z5之间互相拷贝文件。

全网首拆!读1000MB/s,写900MB/s,内部玄机原来是这样:Netac 朗科 Z5 1TB 移动SSD 拆解详测

全网首拆!读1000MB/s,写900MB/s,内部玄机原来是这样:Netac 朗科 Z5 1TB 移动SSD 拆解详测

全网首拆!读1000MB/s,写900MB/s,内部玄机原来是这样:Netac 朗科 Z5 1TB 移动SSD 拆解详测

1、朗科Z5 1TB在USB 3.1 TYPE-C接口下的速度测试:

全网首拆!读1000MB/s,写900MB/s,内部玄机原来是这样:Netac 朗科 Z5 1TB 移动SSD 拆解详测

全网首拆!读1000MB/s,写900MB/s,内部玄机原来是这样:Netac 朗科 Z5 1TB 移动SSD 拆解详测

全网首拆!读1000MB/s,写900MB/s,内部玄机原来是这样:Netac 朗科 Z5 1TB 移动SSD 拆解详测

全网首拆!读1000MB/s,写900MB/s,内部玄机原来是这样:Netac 朗科 Z5 1TB 移动SSD 拆解详测

全网首拆!读1000MB/s,写900MB/s,内部玄机原来是这样:Netac 朗科 Z5 1TB 移动SSD 拆解详测

全网首拆!读1000MB/s,写900MB/s,内部玄机原来是这样:Netac 朗科 Z5 1TB 移动SSD 拆解详测

2、朗科Z5 1TB在USB 3.0接口下的速度测试:

全网首拆!读1000MB/s,写900MB/s,内部玄机原来是这样:Netac 朗科 Z5 1TB 移动SSD 拆解详测

全网首拆!读1000MB/s,写900MB/s,内部玄机原来是这样:Netac 朗科 Z5 1TB 移动SSD 拆解详测

全网首拆!读1000MB/s,写900MB/s,内部玄机原来是这样:Netac 朗科 Z5 1TB 移动SSD 拆解详测

全网首拆!读1000MB/s,写900MB/s,内部玄机原来是这样:Netac 朗科 Z5 1TB 移动SSD 拆解详测

全网首拆!读1000MB/s,写900MB/s,内部玄机原来是这样:Netac 朗科 Z5 1TB 移动SSD 拆解详测

成绩汇总对比:

全网首拆!读1000MB/s,写900MB/s,内部玄机原来是这样:Netac 朗科 Z5 1TB 移动SSD 拆解详测


3、朗科Z5 1TB的实际拷贝速度测试:

  测试实际使用中的速度拷贝速度,我使用了FastCopy 2.11,拷贝一部9GB大小的高清电影。

  (1)写入速度测试

全网首拆!读1000MB/s,写900MB/s,内部玄机原来是这样:Netac 朗科 Z5 1TB 移动SSD 拆解详测

  (2)读取速度测试

全网首拆!读1000MB/s,写900MB/s,内部玄机原来是这样:Netac 朗科 Z5 1TB 移动SSD 拆解详测

  综合上面的各项测试结果,不难看出朗科Z5 1TB移动SSD的几个特点:

  1、持续读写速度飞快。在ATTO的测试中,朗科Z5 1TB移动SSD的最大读取速度为1050.114MB/s,最大写入速度为918.849 MB/s。ASS SSD的持续读写速度也达到了805.22 MB/s 和798.25 MB/s。这个速度已经达到了主流PCIE NVMe SSD的性能水平,速度几乎是普通SATA 6Gb/s和USB 3.0产品的一倍,可以说这样的速度才不会浪费USB 3.1接口10Gbps的带宽。

  2、随机4K性能确实不怎么样。本来对一款移动SSD是不应该用测普通SSD的所有项目来测试性能的,但是我非常希望了解这款移动SSD的所有性能。在各个软件的测试中,朗科Z5 1TB的随机4K性能都不怎么样,单队列下的随机4K读取速度略高于20MB/s,写入速度在40MB/s左右。深队列下的随机4K读写速度大约在150-160MB/s。随机4K性能较低,与RAID0和USB 3.1桥接有关。SSD组建RAID0可以提高持续读写速度,但是随机4K性能反而会稍降低一些,而经过USB 3.1桥接之后,延时增加,所以对随机4K性能也会有影响。

  总的来说,朗科Z5采用两个mSATA SSD组建内部RAID0的设计方法,使得这个移动SSD在持续读写性能上能够达到比普通SATA3 SSD几乎快一倍的速度,不过由于组RAID0阵列和经过桥接,所以随机4K性能反而略降。而我们对移动硬盘性能上的第一要求,其实就是持续读写速度越快越好,对随机4K性能的的要求反而是很低的,因为绝大多数人使用移动硬盘是拷贝数据而不是安装系统。所以,使用内部RAID0阵列提高持续读写速度的设计思路,是很适合移动SSD的。

★首席生活家观点★

一、朗科Z5 1TB移动SSD的优点:

1、持续读写速度非常快,速度几乎是普通SATA 6Gb/s和USB 3.0产品的一倍,拷贝文件时真正可以体会到“嗖嗖嗖”的感觉;

2、附带有两条数据线,同时兼容USB3.1 Type-C、USB3.1 Type-A两种接口,也向下兼容普通USB 3.0/2.0接口,保证了产品的兼容性;

3、产品轻巧,便于携带,SSD采用铝合金外壳,既可以防摔又有利于散热。

二、朗科Z5 1TB移动SSD的缺点:

1、持续长时间读写的情况下发热较大,怪不得朗科采用了铝合金外壳来提高散热能力,所以使用时最好不要放在一些保护套之类的东西里面,以提高散热效果。

2、不防水。朗科Z5流线型的外壳没有采用防水设计(防水设计一般需要加上橡胶外套),所以随身携带时注意防水,SSD有价而数据无价。

三、最后是性价比的问题,我个人觉得,讨论一个产品的性价比还应该和用户需求挂钩,如果是和我一样经常需要拷贝动辄十几G甚至几十G大容量文件的人来说,应该会觉得这个东西速度这么快,容量又大,非常值;如果只是偶尔拷贝几个WORD、EXCEL文档的人,使用几十元的U盘就足够了,买这个东西等于浪费。所以用户还是应该根据自己的具体需要按需选购。
