是这样的,前年我不是装了台基于 Intel 第六代平台和 UMX4 机箱的光污染主机嘛!去年我不是装了台看上去像客厅功放的 HTPC 嘛!今年 AMD 不是要咸鱼翻身了嘛!AMD 全新基于 14 nm 制程的 Ryzen 系列 CPU 不是横空出世了嘛!所以……

好了,不说了,钱包在哭泣……!

Preparation

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

由于这次装机纯粹试水,所以配件全部来自深水宝里面最便宜的店铺,一切以低价为主。此前一直想着弄一台 ITX 的主机,所以参配方面当然就向着 ITX 去了,另外自从前年入手了 Jonsbo UMX4,对乔家的机箱爱不惜手,恰如其分的光污染配上黑化的侧透玻璃真是够美的!放在家里和现代家居无缝结合,自然这次也会瞄准 Jonsbo 的机箱了。

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

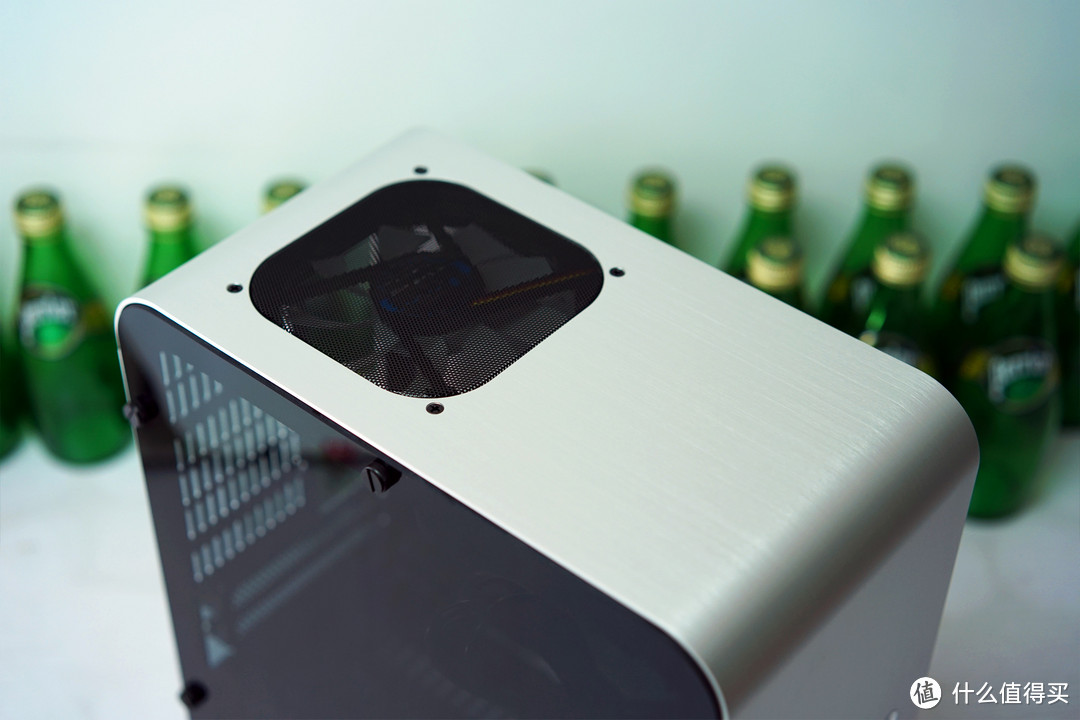

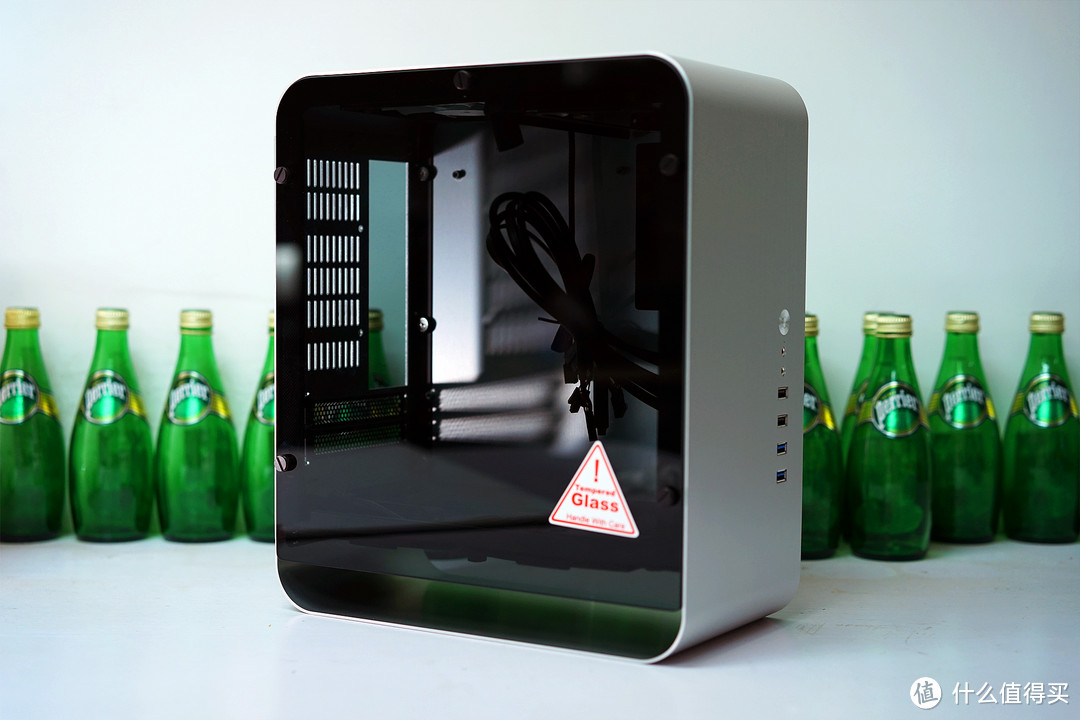

在乔家的 ITX 箱中看上了 U1 Plus 和 UMX1 Plus,前者更小,只有 12L 左右的容积,对于第一次装 ITX 平台恐怕容错率略低,最后还是选择了稍大一点的 UMX1 Plus,可以支持 ATX 大电源及 26cm 左右的显卡,内部空间还算充裕。

AMD锐龙2200G/2400G搭配技嘉/微星/华擎B350M ITX主板套装_淘宝搜索s.taobao.com去看看

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

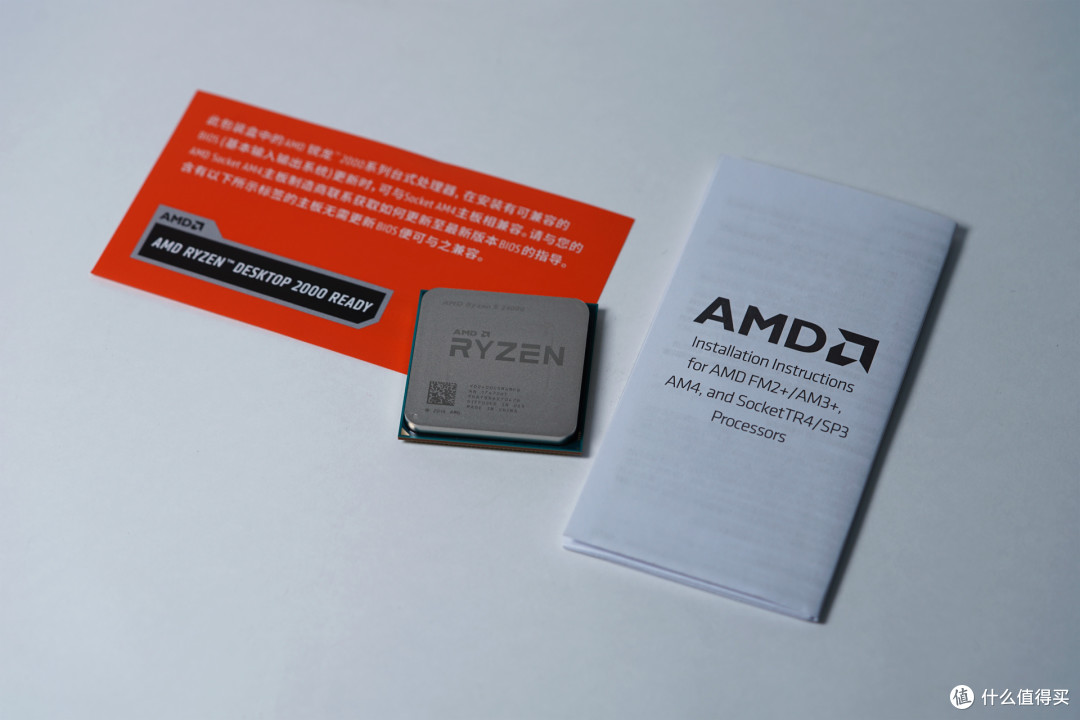

这次的主角 AMD Ryzen 5 2400G,AMD 堕落了 N 年之后的翻身之作,制程方面赶上了 Intel 的 14 nm,也赶上了主流的 4 核 8 线程体系,其他的专业数据就不班门弄斧了,反正看上去很厉害!

由于 2400G 附带了原装散热器,所以 CPU 盒子非常非常大,相比之下 CPU 就只能蜷缩在角落,差点没找着。

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱传说中的翻车三兄弟

主板是目前 AM4 ITX 板中最便宜(应该是)的 ASRock AB350 Gaming-ITX/ac,SSD 也是 NVMe 中很便宜的 HP EX900 250G M.2 SSD,内存选了很久,由于内存已经天价好久了,本想随便选个最便宜的 DDR4 2133 8G 就算了的,等内存价格回落之后再升级,但看到 G.Skill Trident Z RGB 系列之后就彻底投降了,这就是我要的效果啊!所以咬牙就入了 G.Skill Trident Z RGB DDR4 3000 8G F4-3000C16S-8GTZR(结果后面翻车了!)

ASROCK/华擎科技 AB350 GAMING ITX/AC 迷你ITX电脑主板兼 2200G_淘宝搜索s.taobao.com去看看

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

话说 17cm 的主板真的好小啊,虽然比较便宜,但做工和用料算是对得住观众吧,不好也不坏,该有的也有,有流行的 RGB 接口、有 Type-C、有 Wifi 有蓝牙(不过给两个 HDMI 是什么鬼?)还是那句,主板只要别坏就好。

芝奇 幻光戟RGB灯条 DDR4 3000 3200 8G 16G 台式机电脑游戏内存_淘宝搜索s.taobao.com去看看

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

芝奇的包装和做工都对得起它的价钱,只是兼容性和耐不耐超就不知道了。HP 出的 SSD 还真是第一次用,估计也是找别的工厂代工的吧?看测评速度还过得去,但貌似搭配 Ryzen 容易翻车,呵呵!

爱国者G-T500全模组电源主动式额定500W宽幅电脑台式主机峰值600W209元天猫精选去购买

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

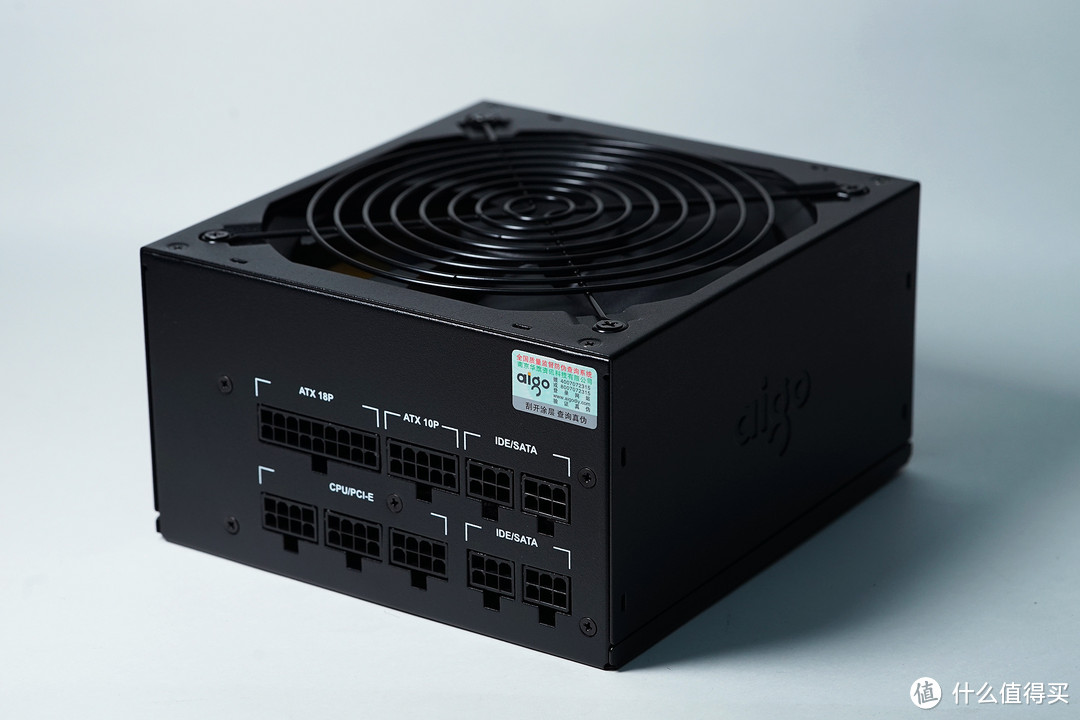

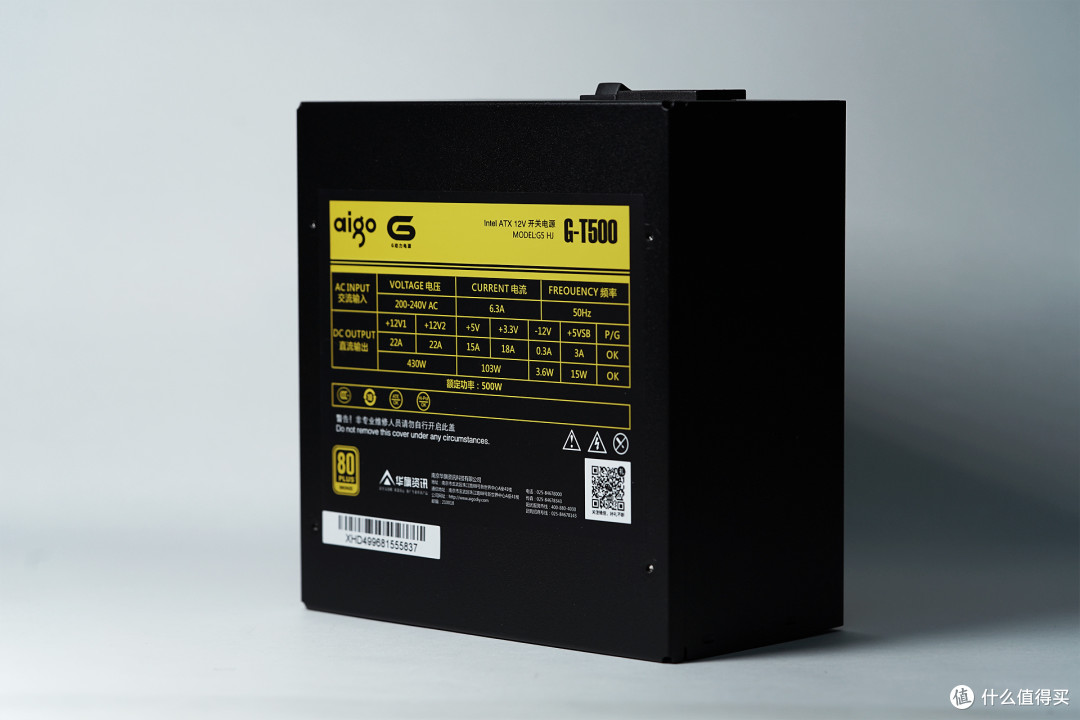

其他的一些配件,翻出当年闲置的 WD 1TB 黑盘,5 年前的东东不知道现在性能还剩多少。电源也是选了最便宜的 Aigo G-T500 全模组,便宜到你不相信,只要不着火就行了,没有其他要求。

另外,为了兼顾静音和维护需求,我装机基本不考虑风冷给 CPU 降温了,这里要注意了哦,干货哦,让你走少很多弯路哦,UMX1 Plus 如果要配 120 一体水冷的话,原配的 25mm 散热风扇不能用哦,太厚,必须另配 12015 或更薄的冷排风扇,我这里用了 ID-Cooling 的 15mm 风扇。

这年头不搞点灯条好像就跟不上潮流了,所以也顺便入手了两条山寨灯条,带 RGB 接头,可以通过主板调色哦!

所有加起来 4K 以内搞定,但由于淘宝的东东没法保证到货时间,所以等了几天终于才等齐了所有东东……

Day 1

九州风神船长120/240cpu散热器RGB风扇水冷台式电脑机箱i5/i7amd299元天猫精选去购买

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

首先说下,需要注意的是 AM3 的扣件和 AM4 不兼容,CPU 散热器必须选择带有 AM4 扣件的哦,别问我怎么知道的!

一体水冷我用的是 Deepcool Captain 120EX,冷头带有白色涡轮呼吸灯,帅到没朋友你同不同意,朋友!


AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

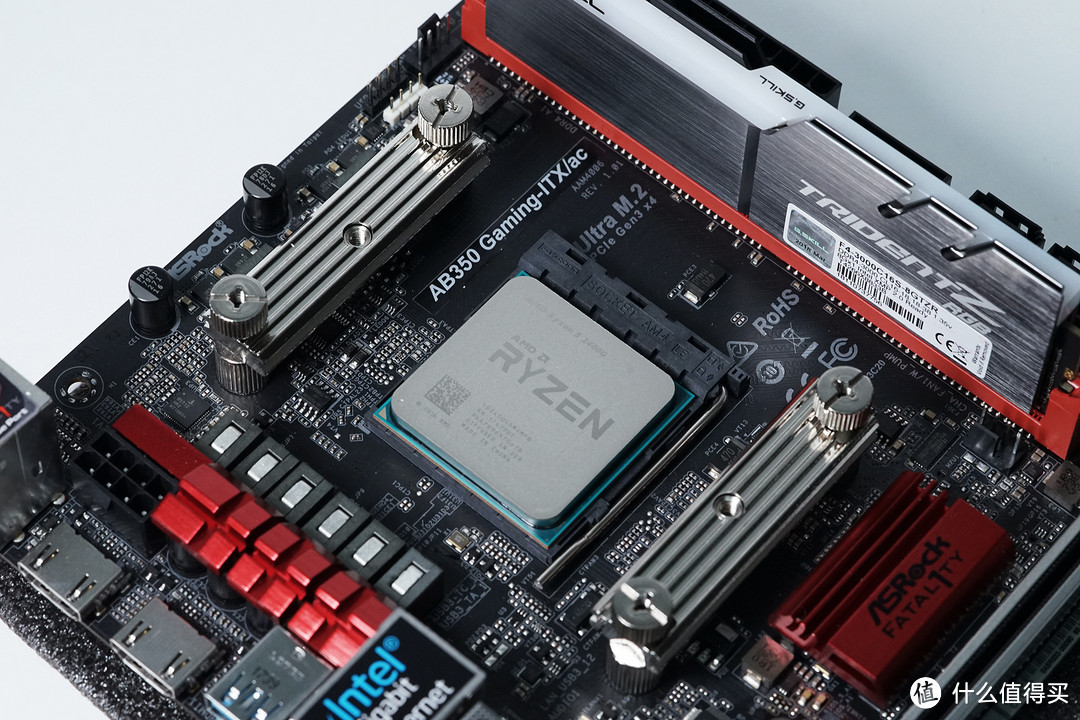

开搞了!首先卸下原来板载的原装扣件,装上 SSD 和翻车内存,一股帅气已经扑面而来!


AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

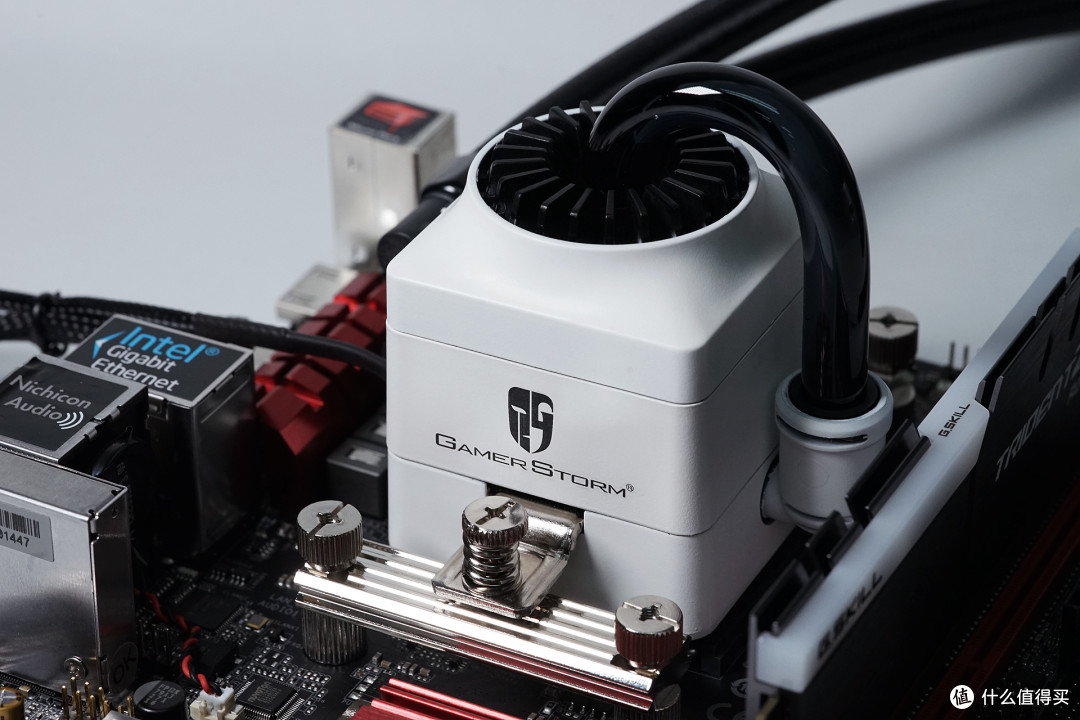

Captain 120EX 非常好装,板底扣件和上面支架一装,搞定!冷头也是两个螺丝就打发了,但由于 UMX1 Plus 背板是无法拆开的,所以以后要换冷头的话就会比较麻烦,除非换回同款的冷头,不用换扣件。当然,这里冷头没装好,装反了,后来又要反回去,我的天……

四大件装好之后一次没点亮,什么鬼!上华擎官网看了看,发现貌似只插一根单面内存的时候,只能插在 B1 槽上,我也是醉了,换槽之后果然给点亮了,第一件事必须是刷新最新的 BIOS 以支持最新的 Ryzen APU,华擎的 BIOS 支持 U 盘和 Internet 更新,稳妥起见使用 U 盘更新。

刷好 BIOS 之后开始弄机箱部分了,首先卸下 3.5 硬盘支架装上硬盘备用,接下来开始走线……


AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

小机箱装起来还是没有普通机箱省心,虽然之前做了很多功课和规划,也使用了定制线,但装起来还是很不顺手。机箱自带的包括跳线、扩展线长度太短无法绕过电源上方再绕下来接入主板,所以只能放在下方区域了,还是难逃灵魂走线啊!不过收拾一下还是看得下去的。

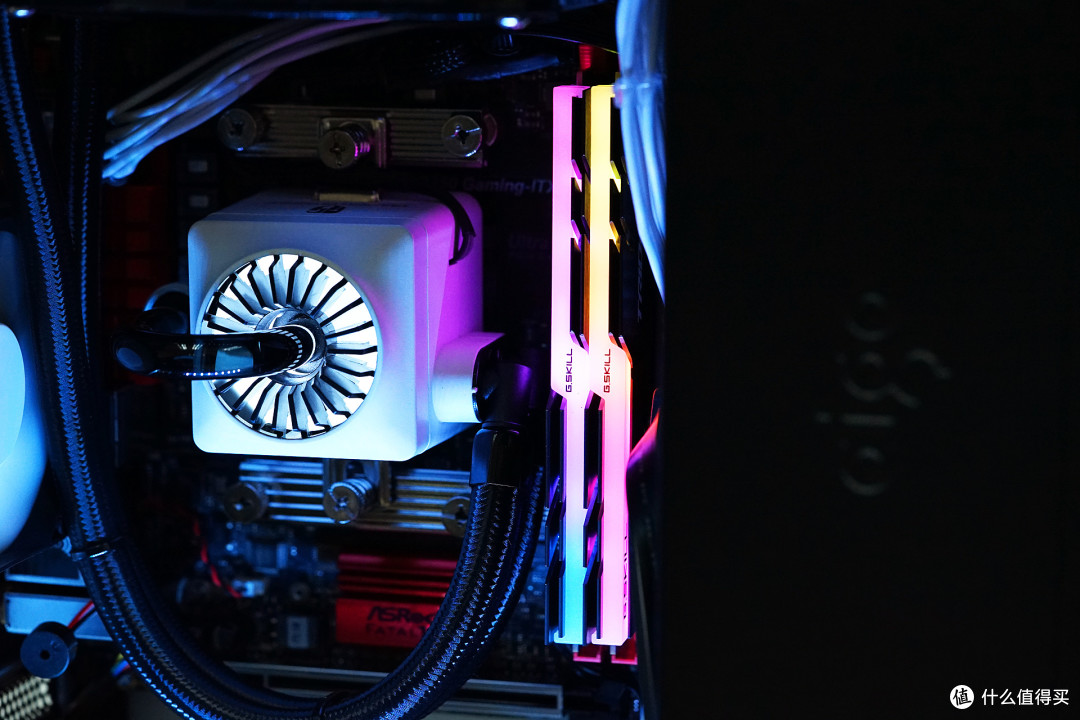

机箱下方找了个地方放了 15cm 左右的灯条,通过主板调节成白色,内存需要通过 Windows 软件调节,也是白色,加上冷头的白色呼吸灯,完美!

总体的装机过程到这就算完成了,本以为可以顺利封箱装 OS,谁知道装箱的时候竟发现那可恨的主板弯了,中间塌了下去,有些 I/O 接口居然对不上,我靠,我祖传装机几十年没见过弯曲这么厉害的主板,你是跷跷板吗?虽然 Jonsbo UMX1 Plus 的主板垫得比较高,但只有 ITX 17cm 的跨度,不至于弯成这样吧?郁闷了!华擎的用料和品控真是不敢恭维啊!无奈之下只能在主板下面垫了一块文具橡皮勉强解决了这个问题。

刚搞定了主板,紧接着内存翻车了,无法打开 XMP Profile,只能运行在 2133 频率下,就算加内存电压和 SoC 也没用,打开 XMP 必定 3 叫然后回滚 BIOS,要知道 Ryzen 自带的 RV 显卡很吃内存的呀!2133 和 2933 简直是天壤之别,最后发现 Trident Z RGB DDR4 3000 8G F4-3000C16S-8GTZR 根本不在 AB350 Gaming-ITX/ac 的兼容性列表里面,哎!这也是功课没做足的结果!

怎么办?退货呗,果断退了 Trident Z RGB DDR4 3000 8G F4-3000C16S-8GTZR,根据兼容性列表马上入手 Trident Z RGB DDR4 3200 16G 套装 F4-3200C16D-16GTZR(价格溢出,钱包已崩溃!),今天是没办法整了,等明天吧!

Day 2

芝奇 DDR4 2400 3000 3200 8G 台式机电脑游戏内存条 有幻光戟RGB1348元天猫精选去购买

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

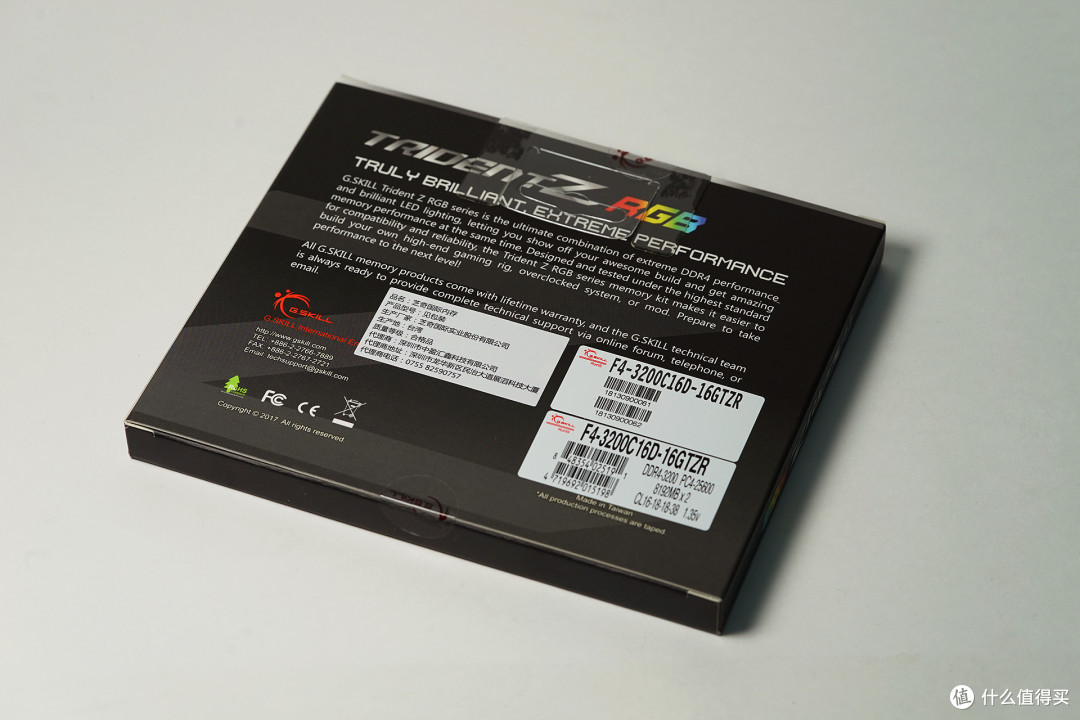

经过两天的等待,败家内存到货了,店家很厚道,我拍的两条单条,结果给发了套条,传说套条组双通道的兼容性比较好,姑且这样认为吧!这套内存跟退掉的那条外观一模一样的,时序也是 16-18-18-38,只是 XMP 频率有些许不同,希望这次别翻车了。

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱七彩的颜色其实也蛮漂亮

新的幻光戟装上后是默认的流光溢彩(飞利浦?)模式,搭配起来还是挺漂亮的,啥都不说赶紧进 BIOS 看 XMP 状况……


AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

这次终于开启 XMP 了,可以开到 3066,如果 3200 的话有时候会二启,进 Windows 也有偶尔重启 !@#¥%&*……,所以就按照 3066 跑了。


AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

AMD 归来!搭载 Ryzen APU 的 JONSBO 乔思伯 UMX1 PLus ITX PC 机箱

终于到达最终状态了,合上侧透玻璃后灯光效果更加柔和,不会太刺眼但很抢眼。总体来说这次装机有些波折,走线方面也走了些弯路无法达到最好的线位,但总体效果还是挺满意的,终于可以放上台面了,这么小的机箱(虽然不算特别小)能装下这样的性能,未来还可以轻松扩展更强的 PCI-E 显卡,最重要的是……漂亮!

最终配置:

● AMD Ryzen 5 2400G 3.6G with Redeon Vega Graphic
● ASRock AB350 Gaming-ITX/ac with Eraser Stents
● G.Skill Trident Z RGB DDR4 3200 8G * 2 F4-3200C16D-16GTZR
● HP EX900 250G M.2 NVMe SSD
● JONSBO UMX1 Plus
● Aigo G-T500 500w Full module
● Deepcool Captain 120EX White

迟下再上系统和性能上的使用感受,不过跑分测试我什么的就不做了,因为主观使用的感受才是最重要的。

Day 3

经过一段短时间使用,问题又来了,Windows 不定时死机,情况分两种:

1、直接蓝屏,然后重启
2、键鼠无反应,系统假死

查看系统日志和蓝屏信息,发现是 Intel Wifi 的问题,更新最新驱动无法解决,偶然上华擎的主页发现一测试版 BIOS,主要说明是:使用英特尔 WiFi 增强 Raven CPU 的兼容性,果断刷上,报错不再,问题解决。

日常使用的话性能满满的,不会有多大问题,RV 显卡的解码能力也非常好,只是打开处理大文件的时候 WD 的老黑盘成为了瓶颈,读盘有点吃力,以后再看怎样升级了。

由于已经重回主机怀抱,玩游戏主要 PS4 和 NS,所以 PC 基本不玩什么游戏了,在这里也循例弄几个游戏测试一下,分别是风暴英雄和光环战争 2,吃鸡什么的不存在的,我也不玩。在测试风暴英雄的时候发现如果内存跑 3066 频率会导致游戏跳出,稳定性还是有问题,降回 2933 问题解决,2K 分辨率下极高效果可以平均 45 帧左右,正常游戏没有问题。光环战争 2 稍微有点吃力,降一档效果就可以保证流畅运行,所以我觉得作为二奶机我也没有升级显卡的必要了。

总结一下 AMD 的这代 APU,CPU 本身的 4 核 8 线程 3.6G MHz 对日常的使用非常足够,基本赶上 i5 8400 的性能,搭载的 RV 显卡比以往的 APU 显卡也有很大的提升,很多测评说已经赶上 GT1030,我觉得如果主板兼容性和超频能力进一步提升后,甚至还可以超过 GT1030,不玩大型 3D 游戏的话不必考虑独立显卡,性价比爆棚。

发热方面一直是 AMD 的通病,这代 CPU 我觉得控制得已经相当不错了,室温 25℃ 的时候待机 32℃,跑 3D 游戏或者 Photoshop 大型滤镜的时候也不超过 60℃,当然这是没满载的情况,这归功于 14 nm 制程,虽然 AMD 的 14 nm 比起 Intel 还是有点差距,但价钱和性能摆在那,还要什么自行车!

最后大赞 G.Skill 的幻光戟内存,性能什么的不说,颜值确实太无敌了,侧透机箱的首选啊!另外吐槽一下华擎,你们能不能走点心,能不能把板子强度做高一点?
