就爱玩冷门 篇一:刷BIOS不再犯愁 ROG STRIX H270F GAMING并不简单的装机记
最近各路新品频发,无论是B360还是全新的X470,都算的上是近期的热门产品了。而我~~~~就是要不走寻常路!趁着新品发售,捡一波冷门的漏,入手一块ROG STRIX H270F GAMING开启又一轮装机之旅。
【主板篇】
说到这个H270,首先我们先看一看Z270/H270/B250之间的差异,在Intel Ark上可以直接进行对比。
大致总结一下三者的差异化,H270除了超频功能之外,基本上是无限接近于Z270的,而H270的扩展性方面,是比B250强不少的。也就是说,如果使用不带K的6/7代CPU,又追求各种扩展性(比如RAID,比如额外的PCIE设备,比如更多的USB接口数量),那么H270算是一个性价比之选了。
下面正式进入主板开箱环节,请出“冷门主角”STRIX H270F GAMING。
右下角的LOGO聚集地,支持傲腾存储,支持CF,支持AURA灯效,同时也支持3D打印模块(这个后面会有介绍),但是不支持SLI。
相比于TUF GAMING系列,STRIX则幸福多了,有老大ROG的LOGO镇场子。
附件方面,H270F GAMING配有一本齐全的说明书,不用再扫码获取更多内容了;H270这代产品还没有使用一体IO挡板,不过挡板倒是做了海绵垫;其他的还有驱动光盘、AURA延长线、M.2固定螺丝以及SATA线。
主板登场!在IO装甲上面,H270F GAMING多少还是有些小缺失的。
背部接口方面,4个USB2.0接口,2个USB3.1接口(其中一个是TYPE-C),2个USB3.0接口,1个PS2键鼠接口,一个RJ45有线网口,1个光纤S/PDIF数字音频输出接口,5个音频插孔,还有HDMI/DVI-D/DP三个用于集显输出的视频接口。这块H270F是木有标配WIFI模块滴。
标配了4个内存插槽,支持XMP。另外主板右上角有4颗指示灯,功能跟之前开箱的TUF B360-PRO GAMING一样,简易自检灯,这里就不再过多介绍了。
南桥部分的“败家之眼”LOGO。
供电MOS部分的散热模组,简称:两大坨(误)。
PCIE接口部分,1个x16,1个x8,4个x1。
唯一一个x16的插槽也做了加固处理。
底部是支持PCIE通道的M.2接口(此接口不支持SATA通道固态),最大支持到22110尺寸。
CPU插槽与PCIE槽之间,还有另一个M.2接口,最大支持到2280尺寸,支持SATA通道的固态。
主板底部丰富的接口,其中~~~AURA接口尤为重要,毕竟:得RGB者得天下(误2333)。
说到接口,H270F GAMING的风扇接口还是很丰富的,顶部又两个CPU FAN接口,PCIE插槽上方还有一个额外的风扇扩展接口,以及一个一体水泵接口。追求水冷或者是机箱没有扩展HUB的,都基本够用的,更何况底部接口上还有额外的风扇插槽。
SupremeFX音频模块,有了它,配上官方的Sonic Studio软件,就能开启声波雷达了,在吃鸡游戏中,对部分玩家还是有帮助的。
Nuvoton IO控制芯片。
防电涌模块隐藏在这里。
6个SATA接口,都是侧置处理,简直好顶赞。
可惜USB3.0接口和转24pin供电接口没做侧置处理。
CPU插槽特写。
主板背面,在24pin供电附近有12颗灯珠,主板的AURA灯效就靠它们了。
拆一波~~
南桥芯片的特写。
AsMedia ASM1142 USB3.1控制芯片。
DIGI+EPU数字供电芯片。
主板上还有3D插孔,一个在下部M.2接口右侧,另一个在主板24pin供电旁,貌似板子上市的那会儿,还比较流行3D打印,做完的3D打印附件可以直接拧在主板上当装饰,或者加配点小风扇什么的装在这里,可惜3D打印没火起来。。。
主板介绍完成,装上CPU,祖传i5-6400,完事儿~~

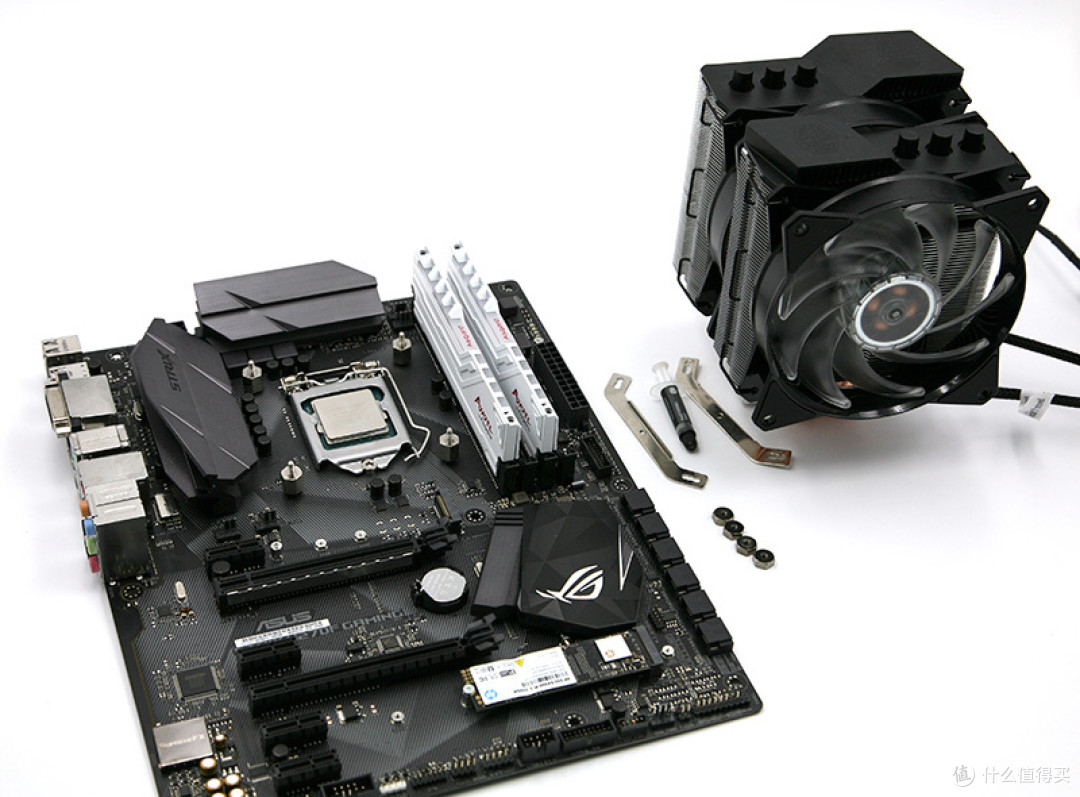

【全家福】
此时突然祭出全家福,既然主板支持AURA,手上又支持AURA的内存和散热,所以~~~机箱也要支持AURA的!
【内存】
上回书说到,在下入手了一套Sniper X,其实主要是为这个AURA机做准备,这样我之前用的阿扎赛尔就能空出来啦!23333~~
直接上机,此处前排剧透:论阅读说明书的重要性,H270F GAMING要优先插A2、B2两个槽位的,一开始没认真看,凭感觉查到A1、B1了。
【固态硬盘】
前阵子主打超高性价比的HP EX900,JD入手。
不足500元的250G NVME固态,在预算不足500元的档位上,还算是可以的。
标配了一颗固态螺丝,一本说明书,说明书上还有一个小海绵垫片,在盒子里多少能保护一下硬盘。
固态背面,啥也没有。
正面是主控和颗粒,主控旁边还有一个小的红色指示灯,读写数据时会亮起闪烁。
撕下贴纸,颗粒部分特写,250G版本还有两处空焊位,500G版本应该就是满的啦~
上机~~~
【散热与硅脂】
硅脂选用了酷冷至尊纳米钻石,这硅脂从最早上市我就在用了,最早的包装还不是这样,那会儿它叫Nano,后来随着酷冷至尊统一命名规则,现在改叫Maker了。
热传导率在11左右,我印象中,热传导率高于10的主流硅脂,也就是酷冷纳米钻石和暴力熊了。
配件部分还是挺齐全的,一张酒精擦,一个小刮板。
涂之~~~~~~~~~
散热也是酷冷至尊的,T620P,12cm双塔散热。
散热标配了两个12cm的MF120AB风扇,支持PWM调速与AURA灯效,风扇每分钟600-1800转。
风扇上前后四个角都配有减震贴。
风扇正面的扇叶造型我很喜欢,类似造型的扇叶方案,大镰刀也在用。在内存兼容性方面,像幻光戟啊、阿斯加特阿扎赛尔这种高度的,都是兼容的,如果是贼船白金统治者那种高度的,就只能拉高风扇了。
【机箱篇】

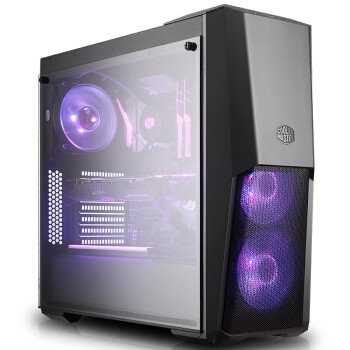

机箱部分,思前想后最终入手了酷冷至尊的MB500毁灭者3,标配了3把支持AURA的风扇,带侧透,价格也不贵。
一开始我对毁灭者3的造型并不感冒,不过入手以后,发现并不难看。
机箱前置接口部分,一个酷冷新LOGO造型的开机键,一个重启键,耳麦接口一对,两个USB3.0接口,还有一个硬盘指示灯。
机箱顶部可以放置一个240冷排,双12cm风扇位,顶部配有一个磁吸防尘网。
机箱前部,从这个角度看还是挺敦实的。
机身另一侧就没有侧透啦~~
机身后部,一个12cm风扇位。
侧透板一侧,顶部两颗螺丝,底部是靠卡子与机身卡住的。
前部理论上支持3个12cm风扇,不过由于上面被挡住了,就标配了两颗12cm风扇。
后部的12cm风扇,前后的3把风扇,都不支持pwm调速的,三个风扇并到一起通过大4D接口供电。
前面有两个2.5硬盘位。
后面有两个3.5硬盘位,电源位这块,空间并不大,用200mm超长电源的话,走线空间可能会略显紧凑。

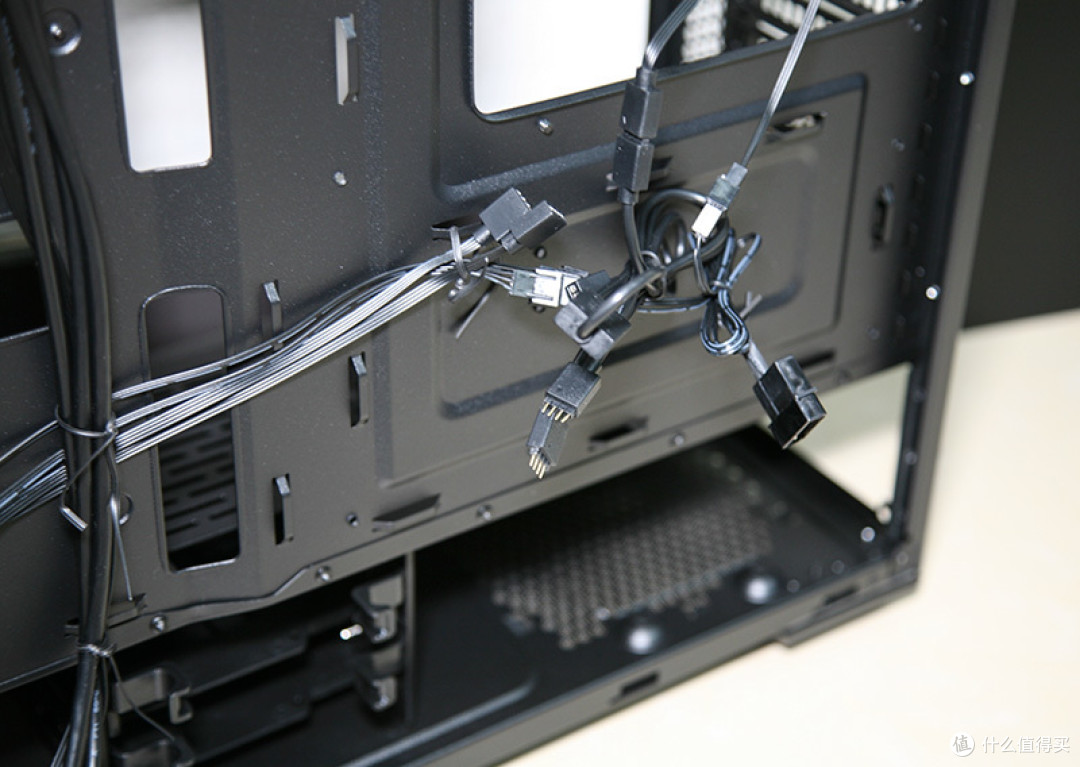

由于风扇支持AURA,所以,线材也是很多的。这里再提前透露一下,由于我的散热也是需要AURA接口的,而机箱扇也要用AURA接口,机箱上没有配多转一的AURA套件,所以,如果用同样配置的用户,则需要一个多转一的AURA套件了(这次我的散热就暂时先使用散热器标配的遥控控制了)。
机箱附件部分,一把扎带,必备的螺丝,还有为不支持AURA主板配的灯光控制器(SATA接口供电)。
【电源】

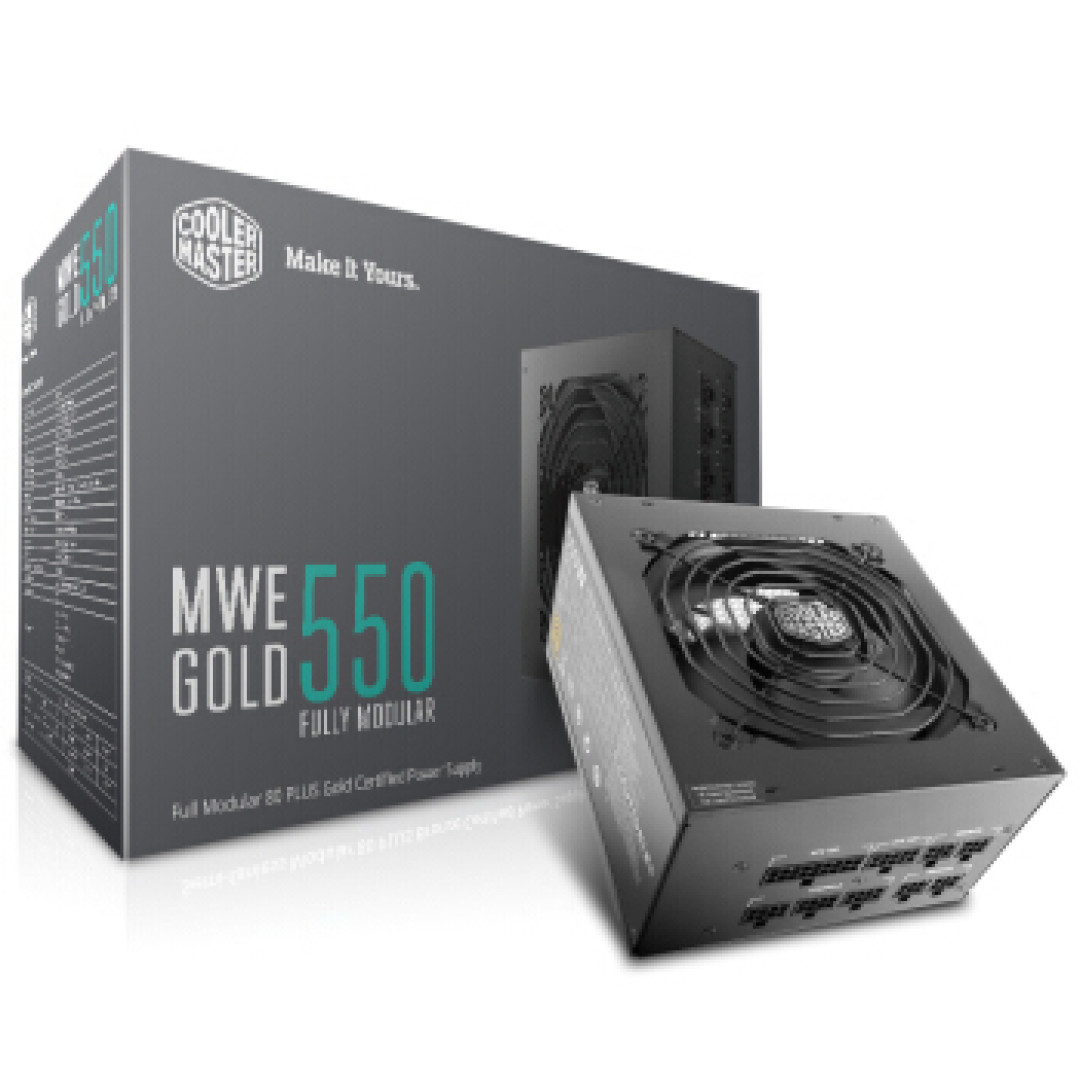

电源部分,酷冷至尊MWE550全模组金牌电源。
这里多说一句,购买电源一定要关注一下铭牌,有的劣质电源,在+12V这种的供电大户上疯狂缩水,简直坑到爆炸。
【论刷BIOS的重要性】
上机前,先进行了裸板测试,内存卡自检,仔细阅读过说明书后发现,原来是A/B槽插反了,然后重新开机,依旧是内存卡自检,唯一能进入系统的是单内存形态,初步断定是BIOS需要更新。
下面就仔细说一说刷BIOS的各项指南。
首先是什么情况下需要刷BIOS:
1.内存或者其他配件不兼容,需要通过BIOS更新解决。
2.提升主板超频稳定性,需要通过BIOS更新解决。
3.主板的一些奇妙BUG与漏洞,需要通过BIOS更新解决
4.老平台配新产品,比如说Z170搭配7代U,B350搭配2200G/2400G。
5.还有就是一些民间大神的杰作,比如说各种鸡血BIOS,比如说X99+E5 V3可以通过鸡血驱动获得更高的全核睿频,需要通过刷写对应的BIOS完成操作。
6.再有就是如今更神奇的操作,Z170 or Z270配8代U,需要刷写民间大神的BIOS配合着针脚屏蔽,获得奇妙升级。
总的来说,升级BIOS的情景主要集中在这几个上面,入手平台以后,遇到小问题也别急着退货,先看看能不能通过升级BIOS解决问题。
其实升级BIOS并不那么麻烦。
升级BIOS,首先需要一套能顺利开机的平台(部分高端产品支持无U刷BIOS,这就另当别论了),一个FAT32格式的U盘以及一份BIOS文件。
FAT32格式的U盘,可以在U盘属性中查看。
如果它不是FAT32格式,找一个没用的U盘,通过格式化,选中FAT32,获得一块正确格式的U盘。
下一步就是去寻找BIOS文件了,除了民间大神的杰作BIOS,正常的BIOS文件都能在产品官网上获取。比如说我的H270,现在的BIOS版本是0809,而最新的是1002,我就需要下载对应的1002版本的BIOS,正常下载即可。
一般来说下载完的BIOS文件是一个压缩包,解压后会得到一个CAP格式的文件(一般来说华硕主板的BIOS都是CAP格式,不同主板的BIOS文件格式有可能不一样),丢到FAT32格式的U盘中即可,U盘可以不是全空状态。
这里需要额外注意一下,下载BIOS之前一定要关注一下BIOS说明,有些BIOS升级是有特定要求的。比如说,有些ROG的BIOS升级,是要先升级到特定版本,再升级到最新版本的。有些笔记本电脑的BIOS升级,需要将超频功能先关闭再升级,这里必须要严格按照官方的要求操作。因为升级BIOS这种事儿,极大程度上是不可逆的,一旦不按要求做,GG了以后有极大几率是无法通过重新刷写完成修复的。
那么有什么情况会导致刷新BIOS失败呢?
1.没有严格按照官方的指示操作
2.刷写半截突然断电了
如果刷挂了怎么办呢?
1.找官方售后或者电脑城的人进行修复
2.如果有能力的话,购买编程器、烧录器自行修复
3.如果主板是双BIOS的,切换到2号BIOS重新刷写(还是双BIOS的主板好啊2333)
刷挂了BIOS并不是那么可怕,它丢的只是你主板BIOS里曾经设置的各种参数,不会对用户硬盘产生影响。
话说回来,将BIOS文件丢入U盘,插入USB接口,开机进入BIOS,在工具中找到“华硕升级BIOS应用程序3”
进入后,选择左边的,也就是通过存储设备升级。
然后就读取U盘文件啦,找到对应的CAP文件,敲击“神圣的回车键”。
会有一个二次确认,不要慌,果断继续回车。
然后就是刷写环节啦,此处千万别断电。那有人问了,要是我家停电了咋办啊?答:“老哥,那您也太背了。。。”
一直等到刷写完成,自动重启,这个环节也别乱关机,我之前升B350M-A的BIOS,刷写完成后,重启时要黑屏很久(大约20秒左右),这时一定要有耐心,并且相信自己的操作,直到出现如下界面。
按上图要求,按F1进入BIOS,即可看到已经是全新的BIOS版本了,不过刷完BIOS后,之前所有的性能设置都会被清除,需要重新设置一遍。
关机插入第二根内存,终于稳定了~~~
此环节总结:胆大心细,严格按官方要求操作别图省事,刷BIOS没那么恐怖。
【装机环节】

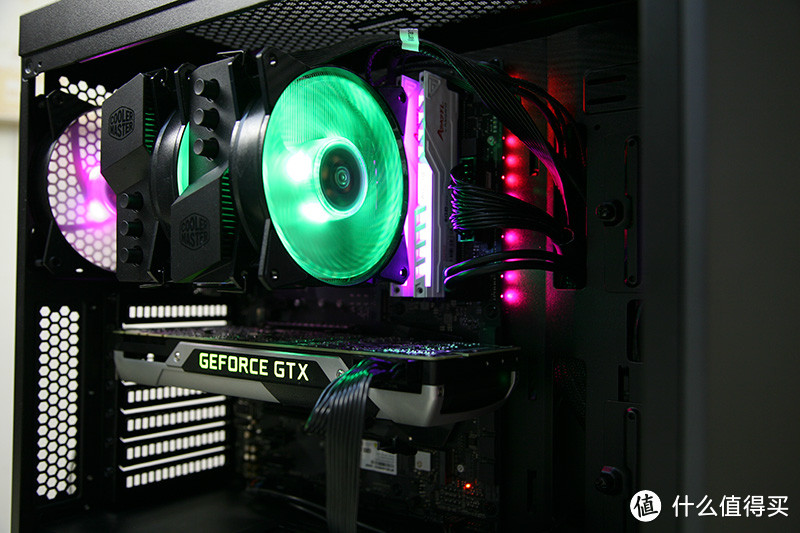

主板,内存,机箱扇,散热都带AURA啦!
开机!
顶部也能隐约的看到灯效~~
抓拍一下前置风扇,这颜色,很酷冷~~

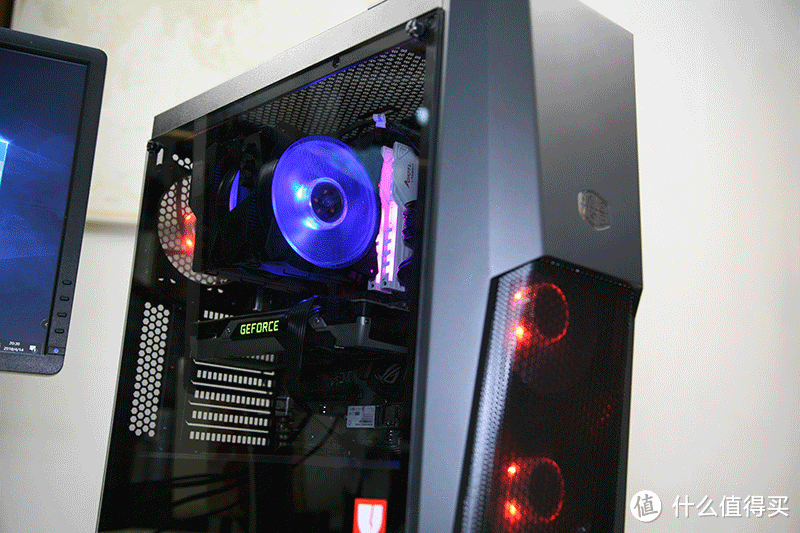

整体造型~~
酷冷至尊为我们激情演绎什么叫极限兼容~~这散热再高一点点,就盖不上盖子了~~

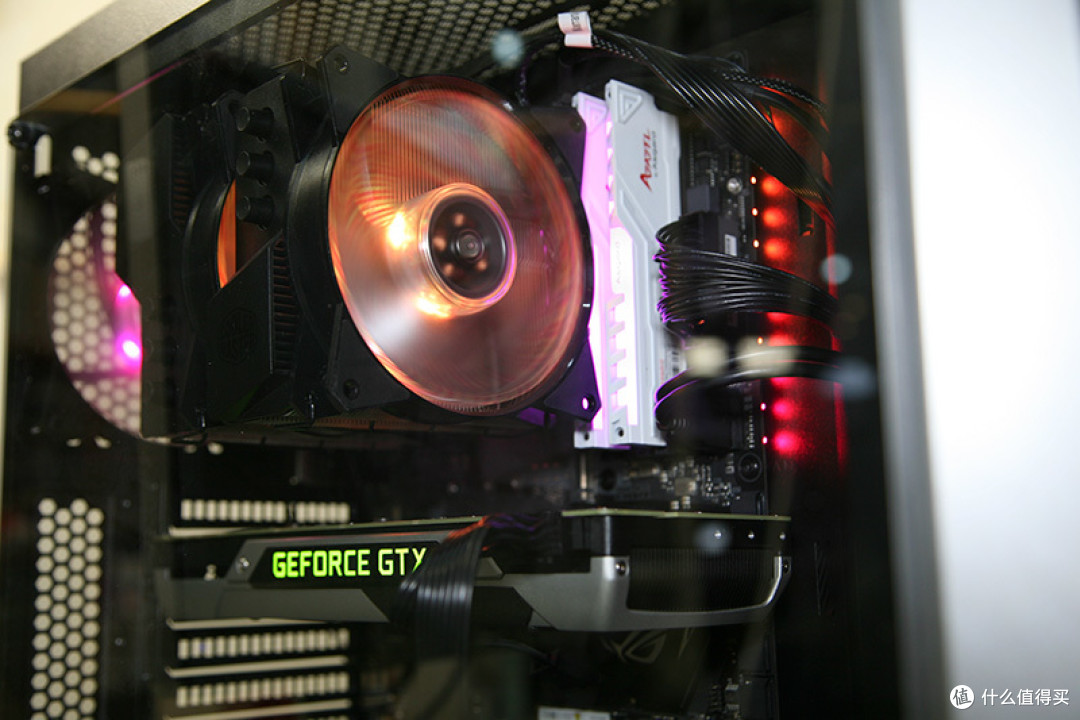

放几张灯效,很遗憾的一点就是机箱没配AURA多转一接头,散热的扇子只能用遥控器控制了。
侧板的透光性还是很棒的。
最后的定妆照~~齐活!
【花絮环节】
I5-6400配T620P~用两个字形容:凉快!
待机在30度徘徊。
单FPU不足50度~毕竟核心少外加频率不高。安逸~~
从今天起,刷BIOS不再提心吊胆~~感谢大家的收看!
