第一次爆改机械键盘 - 魔力鸭(Ducky) DK2108 无线化改装分享 (非罗技优联键盘芯片)

网上的大神们将罗技的优联芯片移值到机械键, 其中以bpystudio大神的改装贴参考
机械键盘改装罗技优联 第一篇 马太亚 全网首度公开罗技K375s按键矩阵

购买理由

第一次想练手, 现有的键盘又舍不得拆改,
以最低成本出发, 本身我有无线键盘闲置,芯片可以拆卸, 再从淘宝入手了魔力鸭2108Cherry青轴剪线键盘(即收垃圾), 经过数天的快递及中转站, 键盘终于收到啦!

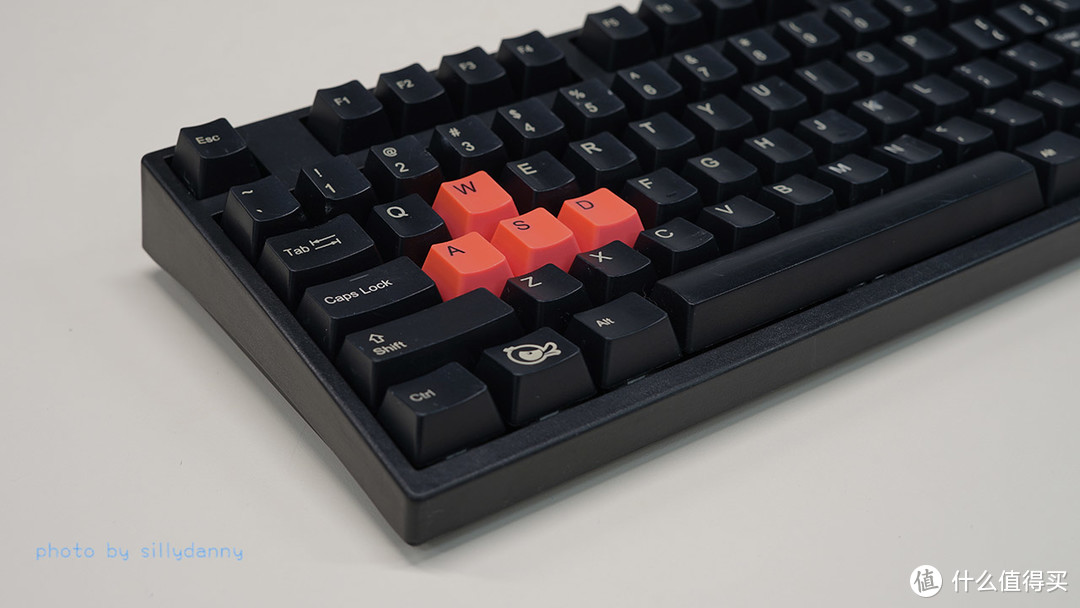

外观展示

成色........其实是有心理准备, 但看到键盘后反差还是有.

键盘测试软件, 部份键不触发, 有部份键连击, 所有cherry键基本没有手感(可能二手青轴就这样), 都不能用.

好吧! 尝试一下修复, 不触发的,连击的都换轴,
.....一段时间后......
换好了,还是有部份轴不触发. 试过短接电阻也不能. 万用表查看PCB线路没有断, 想要解决不触发,还需要DK2108的矩阵(因线路是上下有焊点). 尝试百度,谷歌也找到DK2108的矩阵图.

等等....好像自己走死胡同了..不是要改无线机械键盘吗? 为什么要修复?为什么要矩阵? 我只需要键盘及PCB就可以.

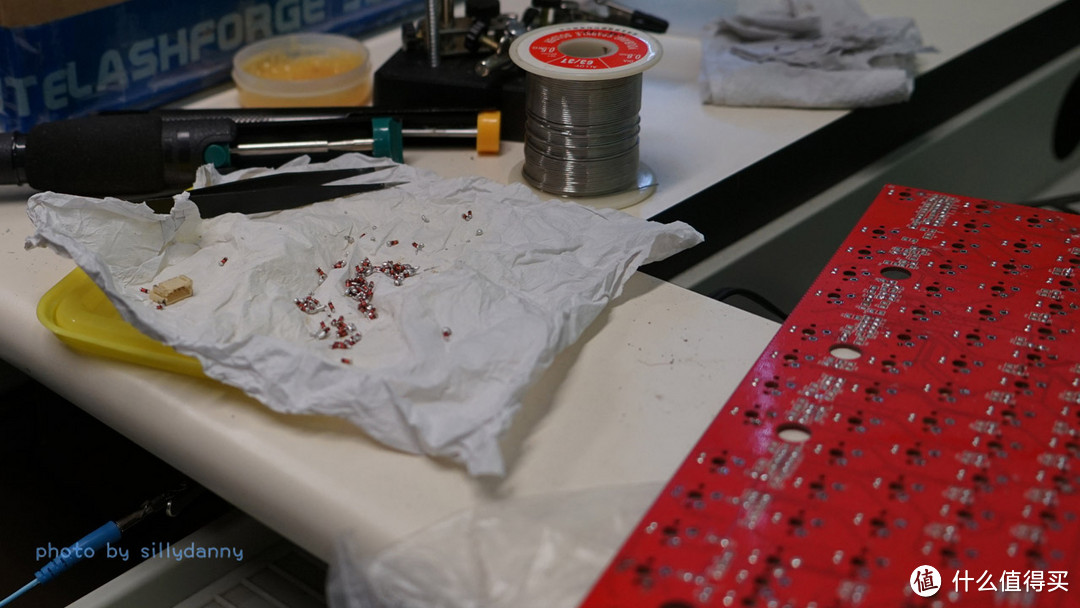

拆轴,清洗PCB,键盘,键帽.....

闲置无线键盘,拆下芯片,测量矩阵(虽然没什么人用得着)

DK2108是108键. 因为漆包线比较容易折断, 所以要用704胶固定. 漫长的飞线过程, 这功夫和时间,真的折腾人.....

全部轴换上

标记焊点及焊接无线芯片

物尽其用, 无线键盘的电池盒也拆卸

测试每一键的触发. (其实过程焊错点.搞到多键错位及不触发, 花大量时间debug), 当108个键位触发及键位正确那一刻, 激动人心!

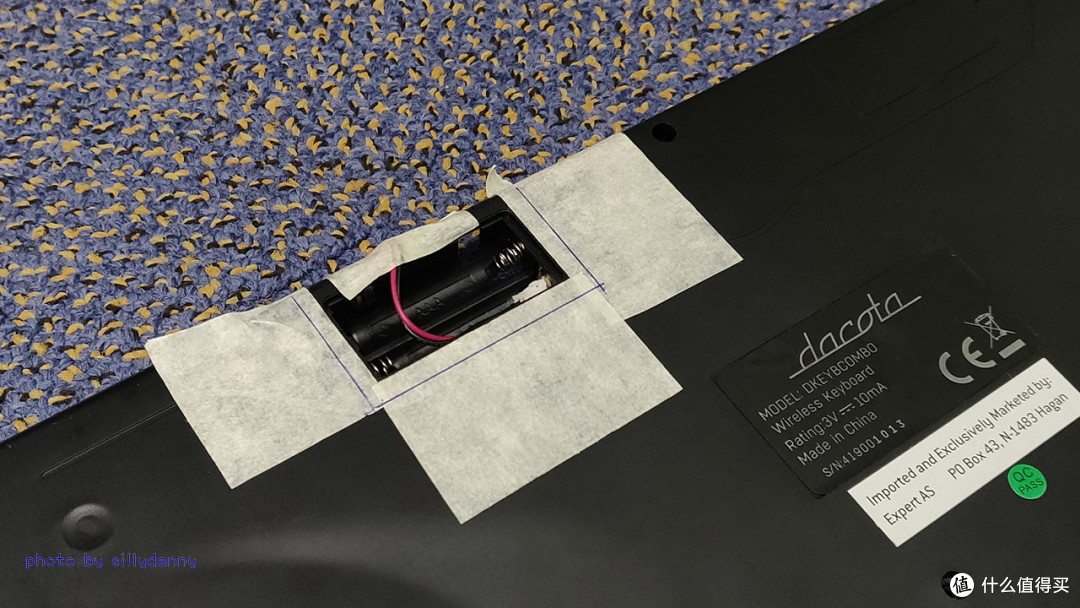

移植无线键盘电池盒到DK2108键盘 及加装开关.

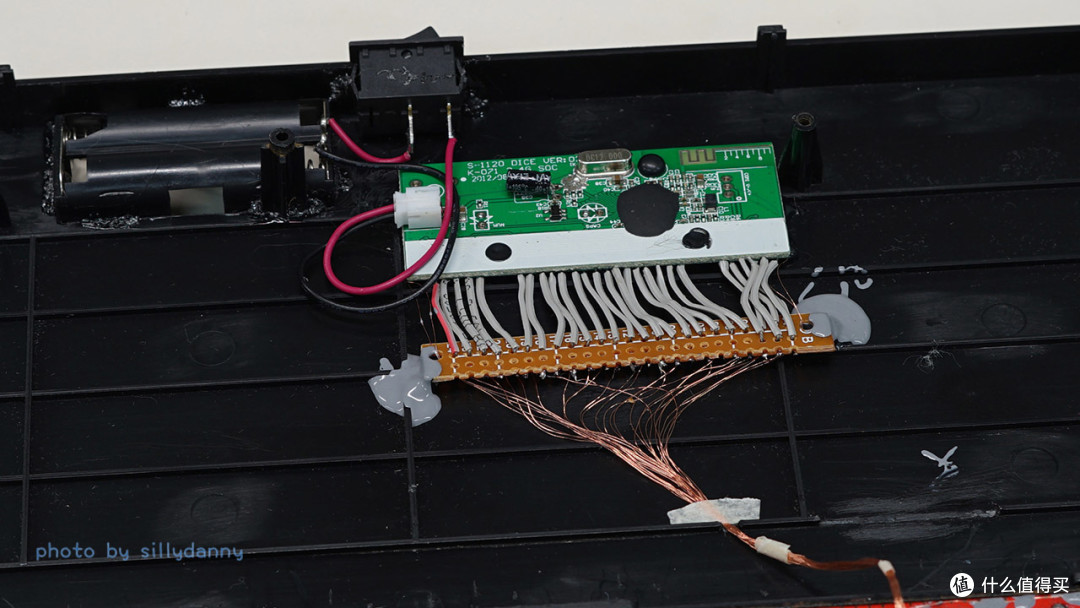

固定无线芯片

补全键帽

加厚脚贴,防止顶住电池盒

Caps Lock 灯
Num Lock 灯
断断续续, 折腾两多星期, 最终成品出来了.

连无线键盘的手托也用上了!

最后送上DK2108拆轴后的另一面线路图给有需要的人.

使用感受

已经使用数月, 无线没有接收不稳定的情况,虽然制作成本不高, 但人工成本超过键盘本身价值.
要有折腾的心.

总结

优点:

- 材料成本低
- 可自行DIY自己喜欢的轴体
- 无线使用起来更加方便(文书方面)
- 也可让桌面更简洁。

缺点:
- 人工成本高
- 时间成本高
