家庭娱乐中心进化论 篇七:家庭万兆方案性价比之选,10G网速不是梦!战在当下,布局未来!

2020-02-04 13:31:00 407点赞 3255收藏 214评论

#大男孩的快乐#征稿活动火热进行中。只要投稿就有50金币等你拿,更有三千元乐高大奖与达人Z计划专属权益等待优秀的你~>活动详情戳这里<

创作立场声明:
Hello,大家好!我是Liuspy。欢迎大家关注楼主最新开设的的专栏——【家庭娱乐中心进化论】。这是楼主继#智能家居种草指南#之后开设的第二个专栏。围绕家庭娱乐中心的打造进行详细的指导,在本专栏中楼主会结合自身多年的经验,为大家介绍家庭网络覆盖、NAS、游戏主机、娱乐中心构建、影音室打造等诸多内容。 相信不少朋友已经迫不及待了,接下来我们将开启本系列的第7篇

一、前言

去年年底的时候楼主完成了家庭万兆网络的部署,体验到了10G网速的魅力,确实给了楼主不小的惊喜。自然第一时间晒单分享了组建的经验给大家。上次的组建方案虽然完美的实现了10G的组网,不过钱包还是非常受伤的,万兆交换机+万兆NAS+万兆PC网卡等设备的投入已经1万+了。

家庭万兆方案性价比之选,10G网速不是梦!战在当下,布局未来!

在看过上次万兆组建经验后,不少朋友都被10G带宽种草了,也包括楼主的好基友。年前就找我让我帮助设计一套价格更低的方案,毕竟1万+的方案确实太贵了。经过近一周的筛选,楼主提供了本文的这套万兆方案,NAS+万兆交换机+网卡+光纤总体投入可以控制在4000左右,这已经是目前来说初具性价比的成品方案了。经过测试完美实现10G的网速。

家庭万兆方案性价比之选,10G网速不是梦!战在当下,布局未来!

下面就和楼主一起来看看这套高性价比家庭万兆方案如何实现的吧!


二、万兆需求从何而来

过随着另外随着技术的更新,无论是SSD还是wifi6速率都已经大幅提升,原来千兆网络已经成为数据读写传输的瓶颈。因此为了符合技术发展的方向,家用万兆网络已经是临门一脚了。所以楼主对家庭万兆网络的结论:战在当下,布局未来!对于喜欢折腾的朋友现在开始部署家庭万兆网络,也是一个不错的开始,先用先享受!!!

1、万兆(10G)载体

随着SSD速度的提升、成本的降低、广泛的应用于个人电脑后,目前PC传输速度不再受到机械硬盘的节制了。无论是组raid、还是配置ssd,都可以轻松将读写速度提升到2G宽带以上,因此万兆(10G)网络在家庭应用中已经有存在的必要了。

一般商用10G以上速率的载体还是以光纤为主,光纤作为经过多年实战验证的产品,作为载体有着许多的优势。因此搭建家庭万兆网络时候光纤必然是传输载体的选项之一!

家庭万兆方案性价比之选,10G网速不是梦!战在当下,布局未来!

不过在家庭应用中,楼主也推荐使用我们常用的网线作为传输的载体。通过万兆电口来实现家庭万兆网络的搭建、部署更加的简单方便!

家庭万兆方案性价比之选,10G网速不是梦!战在当下,布局未来!

2、本次方案的需求

(1)这次楼主的朋友经常做视频剪辑的工作,因此对局域网存储和传输有较大的需求,希望通过这次方案的部署实现局域网万兆传输,将视频存储的空间由原来的PC存储转为NAS存储,提高数据的安全性和外网访问的便捷性。

(2)由于是家庭部署,因此实际能够使用到万兆就只有主PC和NAS两个的设备,而其他常规设备只用千兆网络就可以。所以对交换机万兆接口的数量要求够用就好。

(3)预算不能太多,要求能够尽量做到高性价比。

家庭万兆方案性价比之选,10G网速不是梦!战在当下,布局未来!


三、万兆方案实现的产品选择

综合以上提出的需求,首先我们要明确方案实现都需要哪些设备的配合。一共涉及到4类设备,分别是万兆交换机、万兆NAS、万兆PC网卡及万兆网线或光线(含SFP+模块)。下面逐一来看4类设备楼主的选择。

1、万兆交换机

对于PC到NAS的联通,其实不用交换机直接点对点也是完全可以实现的,可以省去一个交换机的钱。不过考虑到未来万兆设备的增加,还是应该部署万兆交换机的。考虑到预算不多,所以万兆交换机就需要尽量压低成本了,本来想选购MikroTik的CRS305-1G-4S+IN万兆五口交换机来的,不到900的售价应该是目前最便宜的万兆交换机了。

家庭万兆方案性价比之选,10G网速不是梦!战在当下,布局未来!

同时间楼主发现了威联通的QSW-308-1C 11口交换机,价格虽然比MikroTik高了一些,但优势是网口多,正好符合本次方案的需求。采用了8千兆网口+2万兆SFP网口+1万兆电口的设计,非常符合家庭少量万兆设备的部署需求,同时8千兆网口又可以连接其他的千兆设备。完美,就选这款了

新品QNAP威联通QSW-308-1C11口交换机入门企业级家用小型宿舍千兆/百兆/万兆1480元天猫精选去购买

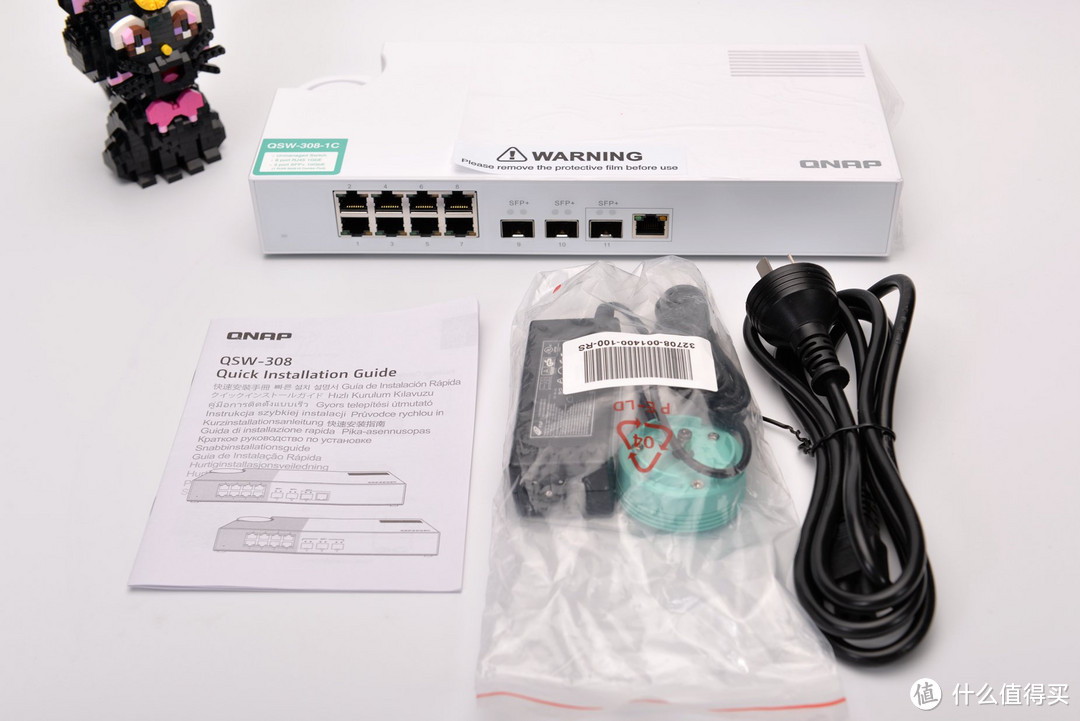

 ▼威联通QSW-308-1C是一款定位于家用入门级小型万兆交换机,支持几乎目前所有的有线网络接口,千兆网口+万兆SFP+光纤端口+万兆电口(支持1G、2.5G、5G、10G速率)

家庭万兆方案性价比之选,10G网速不是梦!战在当下,布局未来!

▼采用了无风扇超静音设计

家庭万兆方案性价比之选,10G网速不是梦!战在当下,布局未来!

▼外形设计轻巧简约

家庭万兆方案性价比之选,10G网速不是梦!战在当下,布局未来!

▼独特的机身后置圆形DC电源插头,采用了90度旋转式设计

家庭万兆方案性价比之选,10G网速不是梦!战在当下,布局未来!

▼选择这款交换机最主要的原因还是其接口丰富,能够满足家用小型万兆网络的需求。除了常规的8千兆网口外。还提供了2个SFP+光纤端口,和1个SFP+/RJ45复合端口,总共可以接入3台万兆的设备,可以满足家用万兆的设备使用。SFP+/RJ45复合端口的设计使万兆载体选择更加的灵活,既可以使用传统光纤,也可以使用6类网线传输。

家庭万兆方案性价比之选,10G网速不是梦!战在当下,布局未来!

▼测试的时候,同时接入了2台万兆设备

家庭万兆方案性价比之选,10G网速不是梦!战在当下,布局未来!

威联通QSW-308-1C是市场为数不多为家用设计的万兆交换机,对于家用万兆入门用户来说是一个不错的选择。提供了两种万兆端口,同时提供8个千兆的常用网口,一个交换机即可解决所有问题。


2、万兆NAS选择

随着消费者对NAS产品需求的提高,NAS的产品越来越多。主流的群辉、威联通的品牌机产品线覆盖非常全面。但涉及到万兆的时候,能够实现的产品就不多了,而且价格一个比一个贵,毕竟万兆产品都是站在食物链顶端的存在。

目前市场上能够找到最便宜的万兆NAS品牌机就是威联通的TS-532X,提供了3个3.5寸常规盘位及2个2.5寸SSD盘位。值得一提的是,配备了2个SFP+光纤端口,可以完美实现10G联通。相对于动辄5000+的万兆NAS,TS-532X活动时候2300左右的售价性价比非常不错

家庭万兆方案性价比之选,10G网速不是梦!战在当下,布局未来!



QNAP威联通TS-532X四核心私有云双万兆网络储存服务器NAS2299元天猫精选去购买看百科

 ▼威联通TS-532X采用了五盘的3.5HDD+2.5的SSD设计,SSD的加入可以为raid组提供不错的存储加速效果,为10G读写提供保障。另外这款机器体积小巧,三围220.8^148.2*182.5mm。适合家庭或者小型SOHO用户使用。

家庭万兆方案性价比之选,10G网速不是梦!战在当下,布局未来!

▼机器的做工没的说,符合大厂的品质

家庭万兆方案性价比之选,10G网速不是梦!战在当下,布局未来!

▼这款机器的亮点就在于在提供了双千兆网口的同时,还提供了2个SFP+光纤端口,可以轻松扩展到万兆的网络。

家庭万兆方案性价比之选,10G网速不是梦!战在当下,布局未来!

目前市面上万兆NAS产品除了DIY外,威联通TS-532X是性价比最高的万兆NAS了。所以对于想要体验万兆网络的朋友,而自己DIY NAS又有困难的朋友,TS-532X是入门最佳的选择。


3、万兆PC网卡

由于这套方案使用的万兆交换机同时支持SFP+光纤端口和万兆电口,因此PC的网卡选择余地就非常大了。如果出于经济新考量,目前的万兆SFP+网卡应该是最佳的选择,咸鱼上能够提供大量的服务器拆机网卡,价格在200-300左右就可以轻松拿下。

家庭万兆方案性价比之选,10G网速不是梦!战在当下,布局未来!

万兆电口的网卡相对贵一些,优势在于可以直接使用6类网线实现万兆的连接,对于已经布线的朋友也只能选择电口的网卡。

▼例如采用intel X540芯片的万兆电口网卡。插口为pcie 8X。

家庭万兆方案性价比之选,10G网速不是梦!战在当下,布局未来!

UNICACAAN8540-T2RJ45双口intelX540-T2芯片10G电口万兆网卡699元天猫精选去购买看百科

 如果是支持pcie3.0协议的话,可以选择intel X550的芯片产品。

▼或者华硕也推出了一款万兆电口的产品。

家庭万兆方案性价比之选,10G网速不是梦!战在当下,布局未来!

华硕(ASUS)XG-C100C/CN/低辐射万兆10G网卡RJ45接口699元京东去购买看百科

4、万兆网线或光线(含SFP+模块)

对于万兆电口的连接就非常简单了,使用我们常规的6类网线就可以轻松实现。

绿联(UGREEN)六类CAT6类网线千兆网络连接线工程家用电脑宽带监控非屏蔽8芯双绞成品跳线2米黑2016012元京东去购买看百科

 使用SFP+端口则需要购买专用的SFP+模块和成品光纤,需要注意的是一条光纤需要2个SFP+模块(PC网卡和交换机都需要SFP+模块)

由于需要分别购买模块和光纤比较麻烦,所以楼主直接购买了堆叠直连线缆,即插即用非常的方便,关键是价格也更为的合理。

家庭万兆方案性价比之选,10G网速不是梦!战在当下,布局未来!

像楼主使用的这种堆叠直连线缆直接集成了2个sfp+模块,全新价格100左右1条,咸鱼二手的甚至只有40元。性价比更高一些。(购买时候首先要咨询sfp+模块的兼容性)

EB-LINKEB-SFP-H10GB-CU1M万兆SFP+高速电缆DAC堆叠直连10G线缆兼容intel英特尔95元京东去购买看百科

四、万兆网络部署体验

设备到齐后,直接接上电源,网线依次接通就能用了。把威联通TS-532X硬盘插满,3块3.5寸组raid5,为了实现万兆的读写速度,只使用机械硬盘还是不够的。因此需要把SSD也安装上去进行加速。

家庭万兆方案性价比之选,10G网速不是梦!战在当下,布局未来!

▼利用Qtier自动分层建储存池,实现SSD的加速。

家庭万兆方案性价比之选,10G网速不是梦!战在当下,布局未来!

家庭万兆方案性价比之选,10G网速不是梦!战在当下,布局未来!

▼利用Qfinder Pro在电脑端添加网盘映射

家庭万兆方案性价比之选,10G网速不是梦!战在当下,布局未来!

▼映射网络驱动器

家庭万兆方案性价比之选,10G网速不是梦!战在当下,布局未来!

▼通过Windows的SMB协议挂载成功的网络驱动器

家庭万兆方案性价比之选,10G网速不是梦!战在当下,布局未来!

▼NAS端的10G连接速度已经实现了

家庭万兆方案性价比之选,10G网速不是梦!战在当下,布局未来!

▼测试SMB协议下的传输速度顺利达到900MB+,考虑到SMB协议的效率问题,这已经基本接近10G的满速了,不错不错美滋滋!

家庭万兆方案性价比之选,10G网速不是梦!战在当下,布局未来!

五、尾声

这几年万兆的设备正在逐渐降价,向家庭化发展,类似楼主的这套方案价格已经下探到4000的区间,相比之前过万的价格,已经有了大幅的跳水。全套下来合计:2300(威联通TS-532X)+1500(威联通QSW-308-1C交换机)+300(PC万兆SFP+网卡)+100(万兆堆叠直连线缆)=4200元。对于有万兆需求的家用用户,这套方案的优势还是明显的,4000左右的价格包含了NAS在内的全套产品,而且万兆交换机的接口齐全,可以兼容各种类型的网络设备,家用再合适不过了。
