大家好，我是端木，今天又准备跟墙过不去了。而且还是跟墙上的电箱过不去。

由于之前的文章有些瑕疵，这期先来更正下，另外补上另外一个大牌ABB的方案。先把上次的链接贴一下，来个前文回顾。▼▼▼

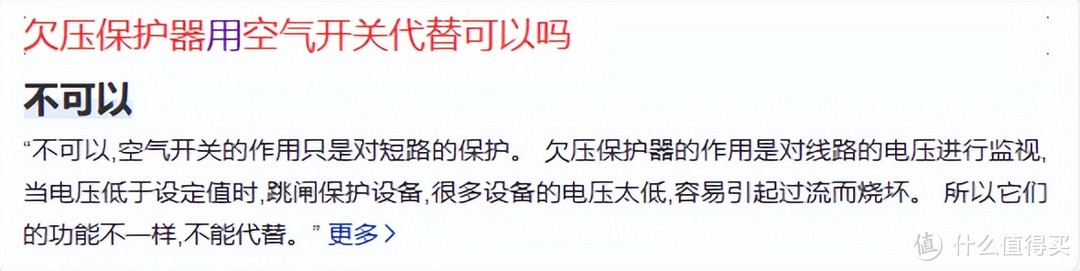

先说下我的职业，我是设计团队中负责建筑精装那部分的，对电一知半解，上篇就是和电气专业的同事讨论之后写了一篇，目的是抛砖引玉，看看评论区的老铁们有什么看法，最大的问题就是第二第三方案我使用了过欠压保护器代替总闸，这不行。我们先来看看过欠压保护器的作用——来自百度。▼▼▼

第二个问题是，紧凑型的漏电保护器不如标准漏保好使，如果闸箱有空位尽量选用标准漏电保护器。

★★★现有状况★★★

开发商配的这个闸箱，是个15位的金属闸箱。采用一个漏保带一堆1p的这种经济模式。这种模式有个问题，那就是不管哪一路有问题都会跳这个漏电保护器， 别的地方也没电。所以我这次要改造他。▼▼▼

由于我改了中央空调，那三个开发商配的空调闸只有一个接了个插座给电动投影幕供电，另外两个空调插座什么都没接。。也就是说按照目前的配置来说，这15位里面需要有总闸、照明、一般插座、厨房插座、卫生间插座、幕布插座、中央空调内外机插座。另外我这次改造想要给厨房增加另外一个回路，也就是我要换8个闸。

★★★ABB方案一★★★

在讲方案之前我们先来熟悉下ABB的产品。

SH200系列的极限分断能力是6000A，SE200L系列的极限分断能力是4500A.

4500A,6000A是指当线路中发生6000A，4500A的故障电流时,断路器应能安全的切断电路而不发生触头粘连、爆炸等,这是它的极限分断能力. (SH200系列高端款，SE200L系列经济款）

SN系列的只有1P+n

1P空开单进单出仅控制火线.

1P+N空开双进双出同时控制火线、零线，但是只保护火线.

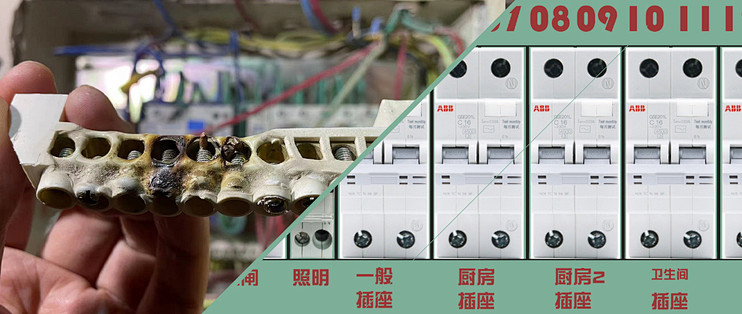

那么我们先来个SH200系列方案，也就是有6000A分断能力的高端货。为了大家更直观的看到结果我不辞辛劳用photoshop画了个图，这能不能换您一个小小的关注？▼▼▼

这图画的好不好？从上图看，一共用了四种闸。我贴下链接。

ABB断路器2P63A空气开关双极微型空开SH202-C63164.5元京东去购买

ABB断路器1P16A漏电保护器微型空气开关带漏保GSH201AC-C16183.9元京东去购买

ABB断路器1P25A漏电保护器微型空气开关带漏保GSH201AC-C25202.6元京东去购买

ABB进口断路器1P+N16A紧凑型空气开关双进双出SN201L-C1660.7元京东去购买

链接贴完了，我们来说说这个配置，总闸63A，由于位置不够给照明配了个1P+N 16A，空调内外机配的是25A，剩下的都是16A。

第二个方案，使用极限分断能力是4500A的SE200L系列。继续画图。▼▼▼

其实这两个系列非常好辨识，高级的红底白字，标准的白底红字，链接来个。

ABB断路器2P63A空气开关双极微型空开SE202L-C63128.6元京东去购买

ABB断路器1P16A漏电保护器微型空气开关带漏保GSE201LAC-C16153.3元京东去购买

ABB断路器1P25A漏电保护器微型空气开关带漏保GSE201LAC-C25184元京东去购买

 没贴照明链接，因为和方案一相同1P+N 16A。总闸63A，空调内外机配的是25A，剩下的都是16A。

这里再着重讲一下紧凑型漏保，如果有位置使用标准型尽量用标准型，因为紧凑型只对火线有保护。但是说回来这都是极端情况，家用其实完全可以替代。，下面我是找了个图，看看这么小的一个东西四个面都长啥样。▼▼▼

★★★差多少钱★★★

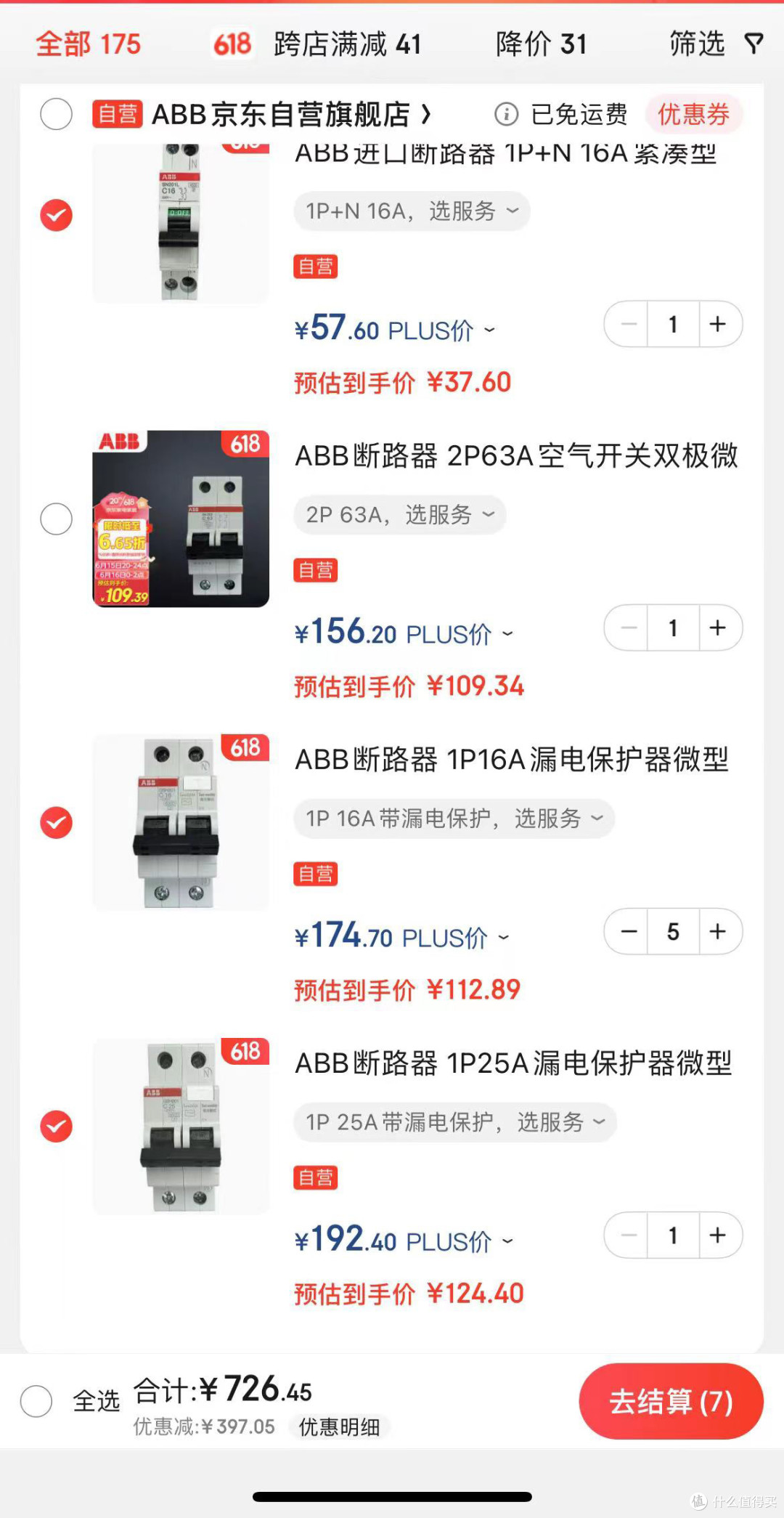

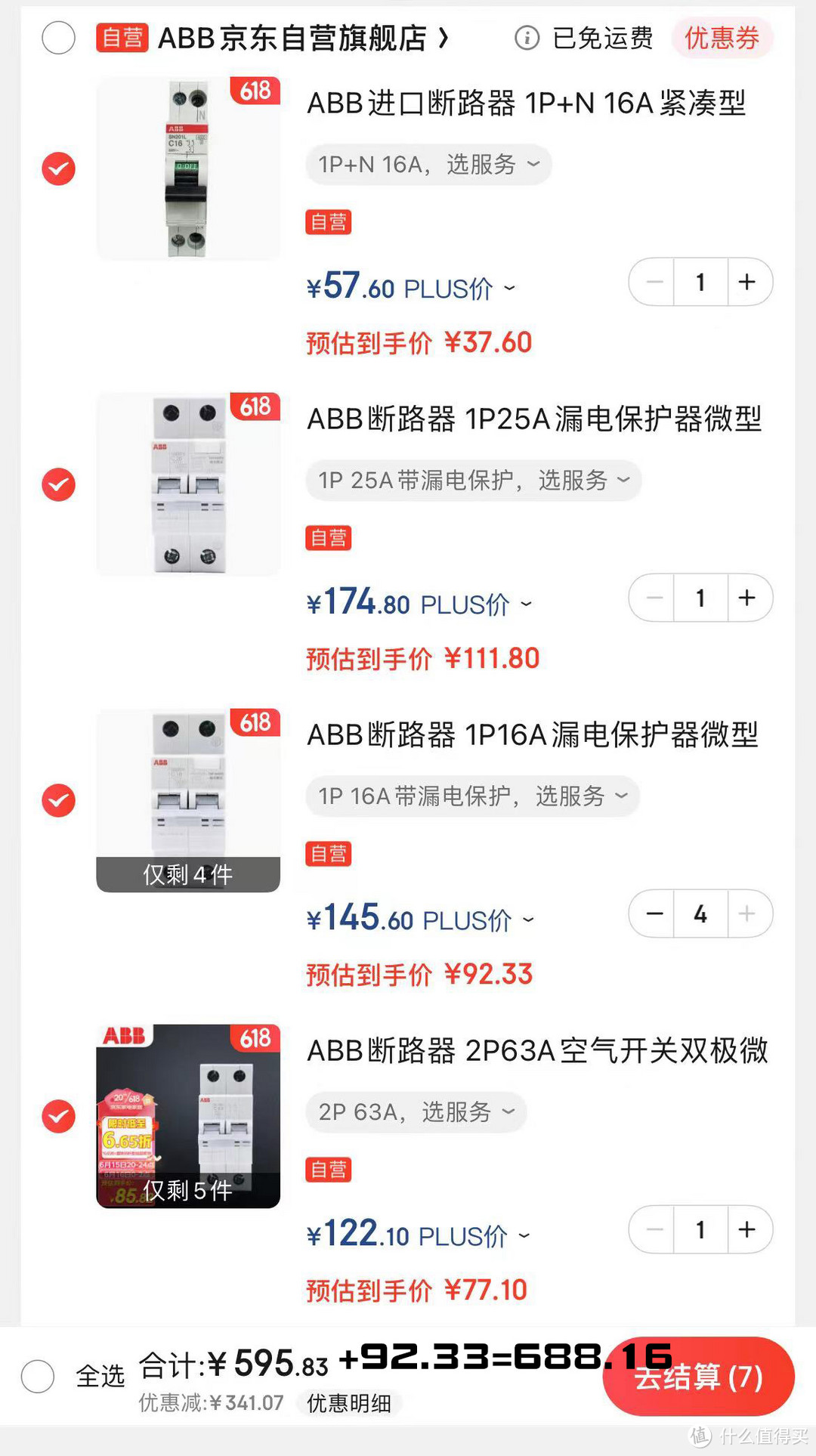

请看下图，由于经济型16A漏保没库存我只能在总价上加一个数。这么看来相差不到40块钱，那我为什么不买6000A极限分断能力的SH200系列。▼▼▼

♚♔♛♕总结♕♛♔♚

这次是ABB方案的分享，如果有懂的朋友请在评论区指导下我以及有更换断路器需求的值友。十分感谢。如有不明请在评论区留言，我将知无不言。也请分享你的心得帮助我和其他人。喜欢该系列文章的值友请关注点赞收藏以备以后查看。如果你的朋友有这方面的需求请分享给你的朋友。
