我的6盘位终极黑群晖打造记录

在2016年末2017年初的时候，看咱们这里各位大神晒各种NAS，加上对家里正在服役的巴法络双盘位NAS的功能和性能诸多不满，同时混迹各大论坛，得知黑群6.0.2已可升级，于是决定试水。。所以有了之前的那个帖子。。然后，在终极黑群晖打造完成之后，这货被我1300块出给好基友了。。

晒一晒黑群晖新入坑写在黑群晖之前。。其实真正开始玩NAS，是在很早很早之前，应该是2012年左右吧，当时入的是WD的的MYBOOKLIVE，单硬盘2T版本，大约1000左右入的，入手理由很简单。。在那时，一块裸的T2盘都不止1000，这个不仅2T，可以直接当硬盘用，还有个1000M口，自备DLNA功能，用家里的三星电逝去岁月| 赞93 评论193 收藏625查看详情

这个纯粹是试水的产物，毕竟作为家用数据中心，单盘显然不行，双盘位也单薄，起码三盘位做raid5。。于是才有了这篇帖子的终极打造记录。。

期间因为NAS机箱的选择问题，还引发了客厅电脑的机箱换血。。于是又多了一个机（pian）箱（xie）晒（jin）单（bi）。。。

还算可以的——SAMA 先马 米立方机箱 晒单大家晒装机，晒机箱，一般都是至尊酷冷啊，最起码也是自嘲屌丝，实际售价也并不屌丝的屌丝伯，200以下的真的很少见。。。于是我就喜闻乐见的来晒一下便宜货。。。貌似我晒的都是便宜货啊。。妥妥的暴露了我的屌丝本质啊。。。在晒之前，先按龟腚，上链接。。。就是下面这货。。塑料的外壳。。质感什么的确实不怎么样。。逝去岁月| 赞19 评论47 收藏62查看详情

接下来才是真正的我的终极黑群晖打造记录。。

购买理由

因为是正式的家庭数据中心，要承担起家里所有照片的备份与共享，手机照片的自动备份，高清电影的远程下载，存储与共享，我的工作资料的存放与远程共享，以及其他想到的没想到的原因，总之，可靠性和稳定性相对来说比较重要，相较于之前试水全部采用二手硬件，本次全部采用全新硬件，因为临近过年，深水宝已基本不发货，所以全部采购自京东，同时，定位很明确：

1、纯粹的家用NAS，不需要过强的性能跑虚拟机之类的，纯硬件直接装DSM，

2、基本24小时开机，功耗和发热需要考虑，

3、性价比需要考虑，不是配主机。。

于是有了以下的配置清单：

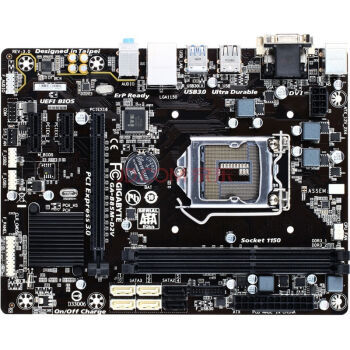

主板：技嘉（GIGABYTE） B85M-D2V主板 (Intel B85/LGA 1150)：一线大厂，稳定性有保证，B85，四代平台，相对来说，U便宜，而且这块版原生4个SATA2，2个SATA2，足够使用，M-ATX版。入的时候貌似300多。。。

技嘉（GIGABYTE） B85M-D2V主板 (Intel B85/LGA 1150)419元京东直达链接

CPU：英特尔（Intel）赛扬双核 G1840：四代的入门U，2.8G主频双核，TDP 53W。价格便宜，性能足够，功耗不高，热量也低。。

英特尔（Intel）赛扬双核 G1840 1150接口 盒装CPU处理器259元当初叱咤风云的赛扬奔腾两兄弟如今都已沦为低端的代名词，而赛扬依然还是奔腾的小弟，如果不算atom的话，甚至是intel最低端的处理器序列。但是赛扬和奔腾之间的硬实力差距却没有想象中那么大，除了主频要略低之外，就只有三级缓存比奔腾要少1m了。而这两个硬件上的差距体现在实际应用中则没有那么大。奔腾能干的京东直达链接查看百科

散热器：ID-COOLING IS-40静音版 多平台薄型下吹CPU散热器 三热管9cm温控静音风扇兼容ITX平台，主要是为了静音，所以选的这个。。

ID-COOLING IS-40静音版 多平台薄型下吹CPU散热器 三热管9cm温控静音风扇兼容ITX平台79元ID-COOLING作为一个近几年新晋崛起的国产散热器品牌，旗下的产品还是挺不错的，质量中上，同时性价比很高。这款IS-40静音版拥有三热管的配置和9cm的温控风扇，在必须采用下吹式散热器的机箱中能拥有不错的温度和噪音表现。硬要说不足的话，一来是与CPU的接触面采用了热管直触的方式，二来则是为了控制京东直达链接查看百科

机箱散热风扇：ID-COOLING NO-12015 高效能薄型温控静音机箱风扇 1.5CM厚度500-1600RPM，机箱顶部散热风扇，超薄，4pin智能风扇，同样为了散热和静音综合考虑

ID-COOLING NO-12015 高效能薄型温控静音机箱风扇 1.5CM厚度500-1600RPM35.9元京东直达链接

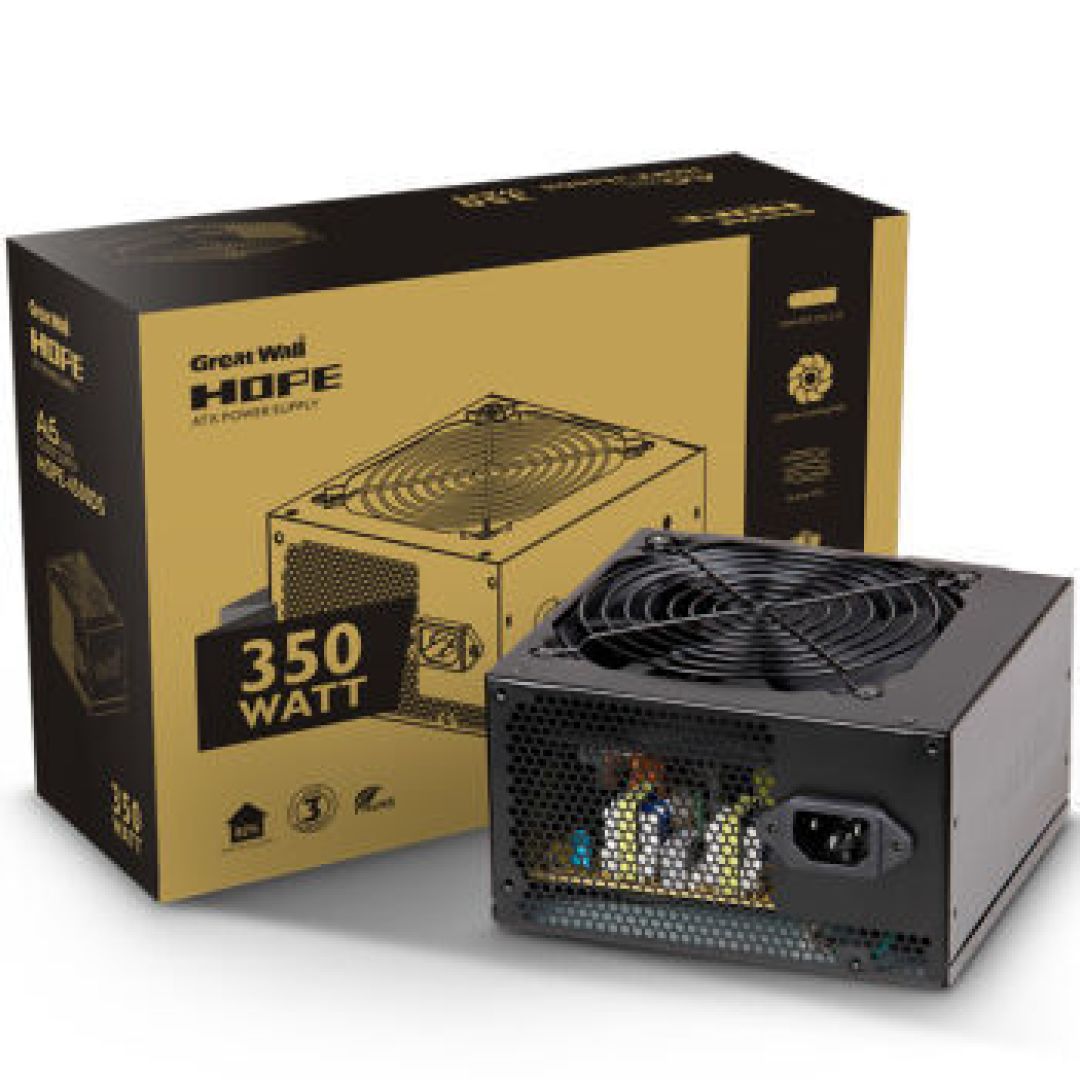

电源：长城（GreatWall）额定350W HOPE-4500DS 电源（背板走线/主动式PFC/12cm静音风扇/宽幅）：国产的大厂，稳定，最主要这货原生4个SATA电源接口，2个大D口。。。 也不贵。。。

长城（GreatWall）额定350W HOPE-4500DS 电源（背板走线/主动式PFC/12cm静音风扇/宽幅）219元京东直达链接

硬盘：西部数据(WD)红盘 2TB SATA6Gb/s 64M 台式机硬盘(WD20EFRX)这没什么好说的，家里本来空闲的红盘，以前NAS中的两块2T绿盘，拆机空闲的500G希捷硬盘，总计5块2T，1块500G

西部数据(WD)红盘 2TB SATA6Gb/s 64M 台式机硬盘(WD20EFRX)699元京东直达链接

机箱：使用的是以前客厅电脑拆下来的立人E-D5全铝机箱，尺寸很小，而且底部可以并排放两块3.5寸硬盘，配合支架，妥妥6块硬盘，绝对是家用NAS的绝配。。。京东的卖，以前淘宝的。。

立人 E-D5_淘宝搜索淘宝搜索是最智能的商品搜索引擎，通过大数据的运营，准确的理解商品与用户，提供精准的个性化搜索体验。s.taobao.com直达链接

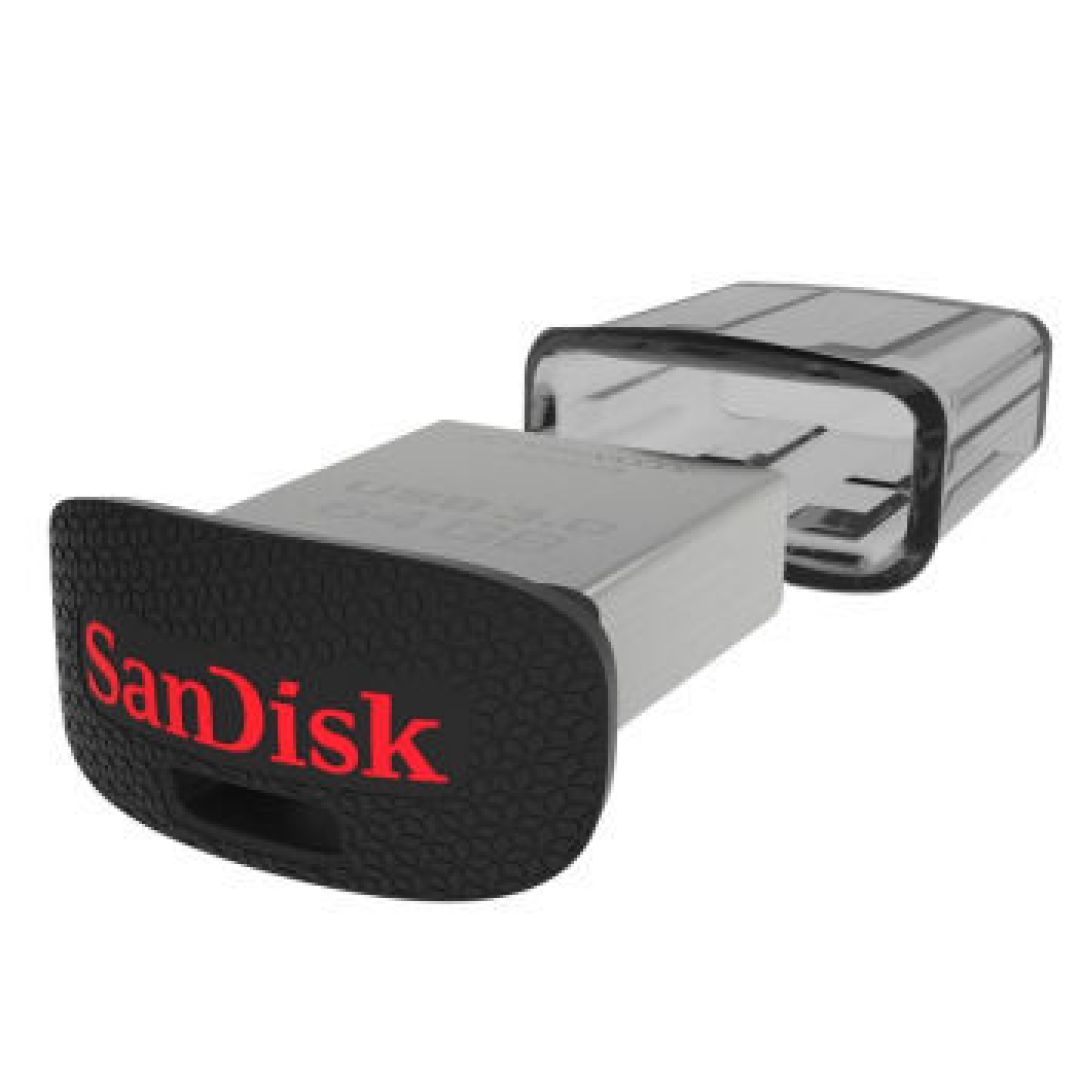

启动U盘：闪迪 （SanDisk）至尊高速酷豆（CZ43) USB 3.0 U盘 16GB 读130MB/s 写20MB/s，其实最划算应是买酷豆2G那个版本，淘宝大概20块左右。。因为淘宝已不发货，只能京东购入。。

闪迪 （SanDisk）至尊高速酷豆（CZ43) USB 3.0 U盘 16GB 读130MB/s 写20MB/s52.9元京东直达链接

SATA线：山泽（SAMZHE）3UL-05B 高速SATA3代双通道数据线 直对直 蓝色 0.48米 固态硬盘 SSD数据，京东硬盘不送线的，同时从原来NAS中拆下的硬盘也是没线的，所以同时购入。。

山泽（SAMZHE）3UL-05B 高速SATA3代双通道数据线 直对直 蓝色 0.48米 固态硬盘 SSD数据18.9元京东直达链接

配置基本就这些了。。然后就是喜闻乐见的开箱与千篇一律的装机以及装DSM系统了。。。

外观展示

首先是各类开箱。。

👇然后是个大箱子，打开满满的防震袋。。。

👇拿开后首先是电源。。。

👇然后是硬盘，主板和cpu

👇京东的硬盘都这包装。。。京东对自己的物流绝对是充满信心啊。。。这可是硬盘啊。。。

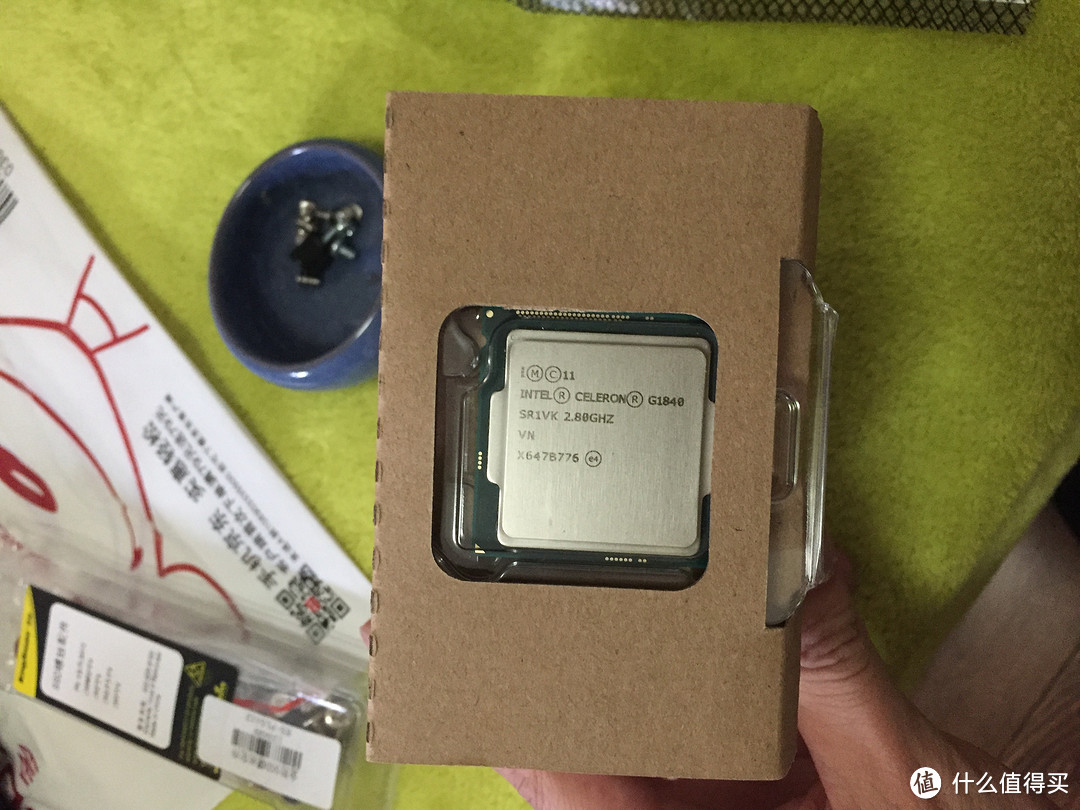

👇CPU，赛扬G1840盒装。。

👇2.8G主频

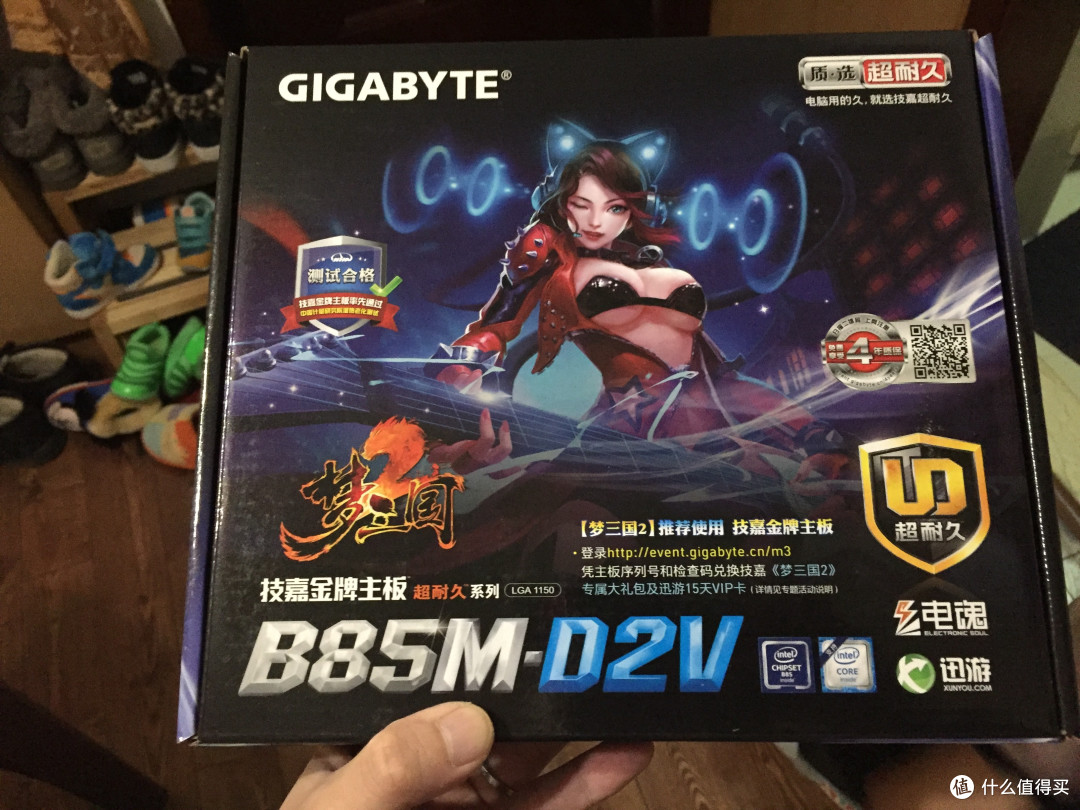

👇技嘉超耐久系列的主板。。要的就是耐久。。。

👇主板盒子背面。。

👇12CM超薄风扇（15MM厚，通常是25MM厚的） ，4pin智能温控的。。

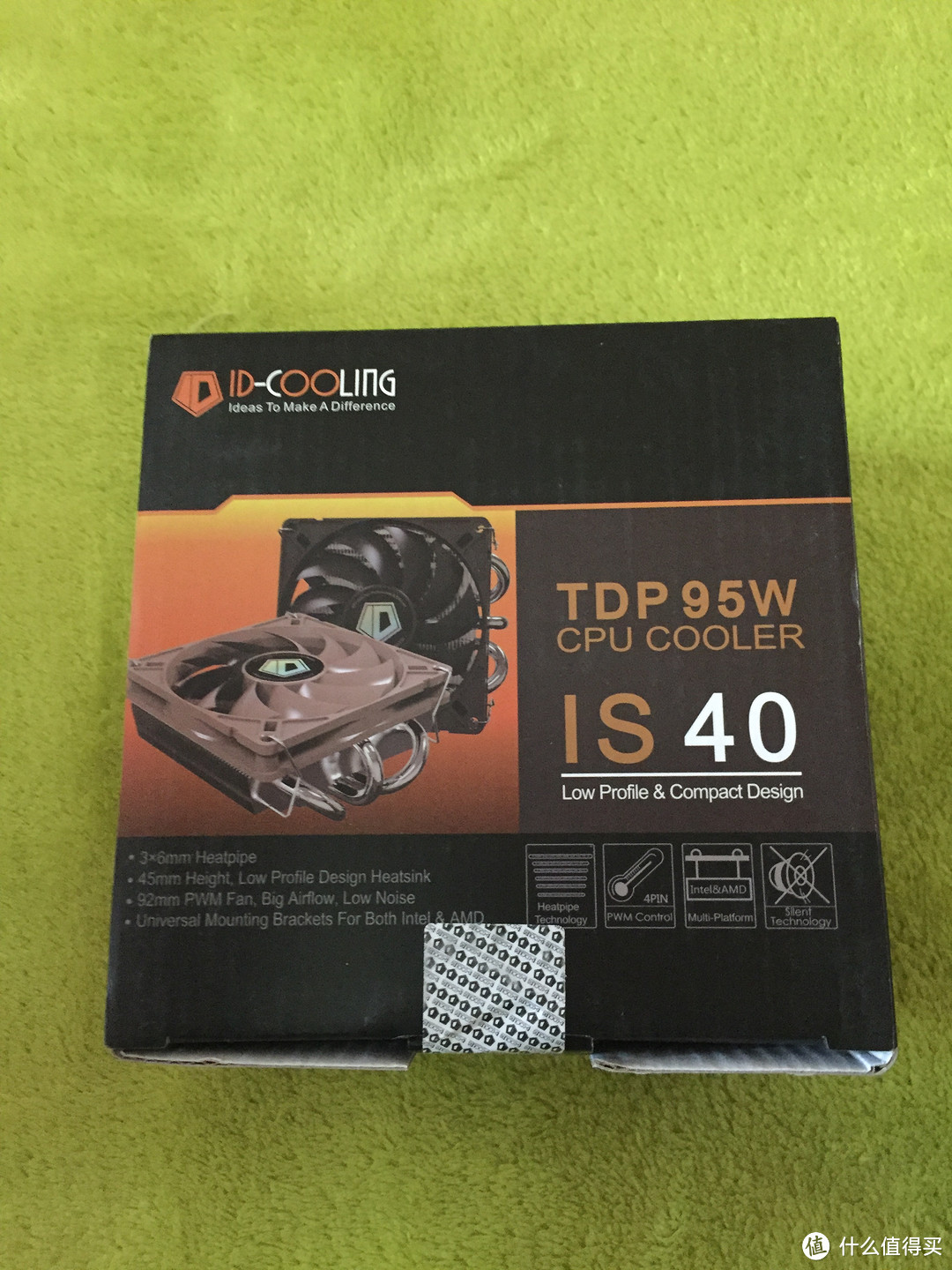

👇散热器，能压住TDP95W的CPU，我这个U才53W，很轻松的搞定。。

👇全家福。。当时只上了3块盘，所以新买的STAT线没入镜。。。

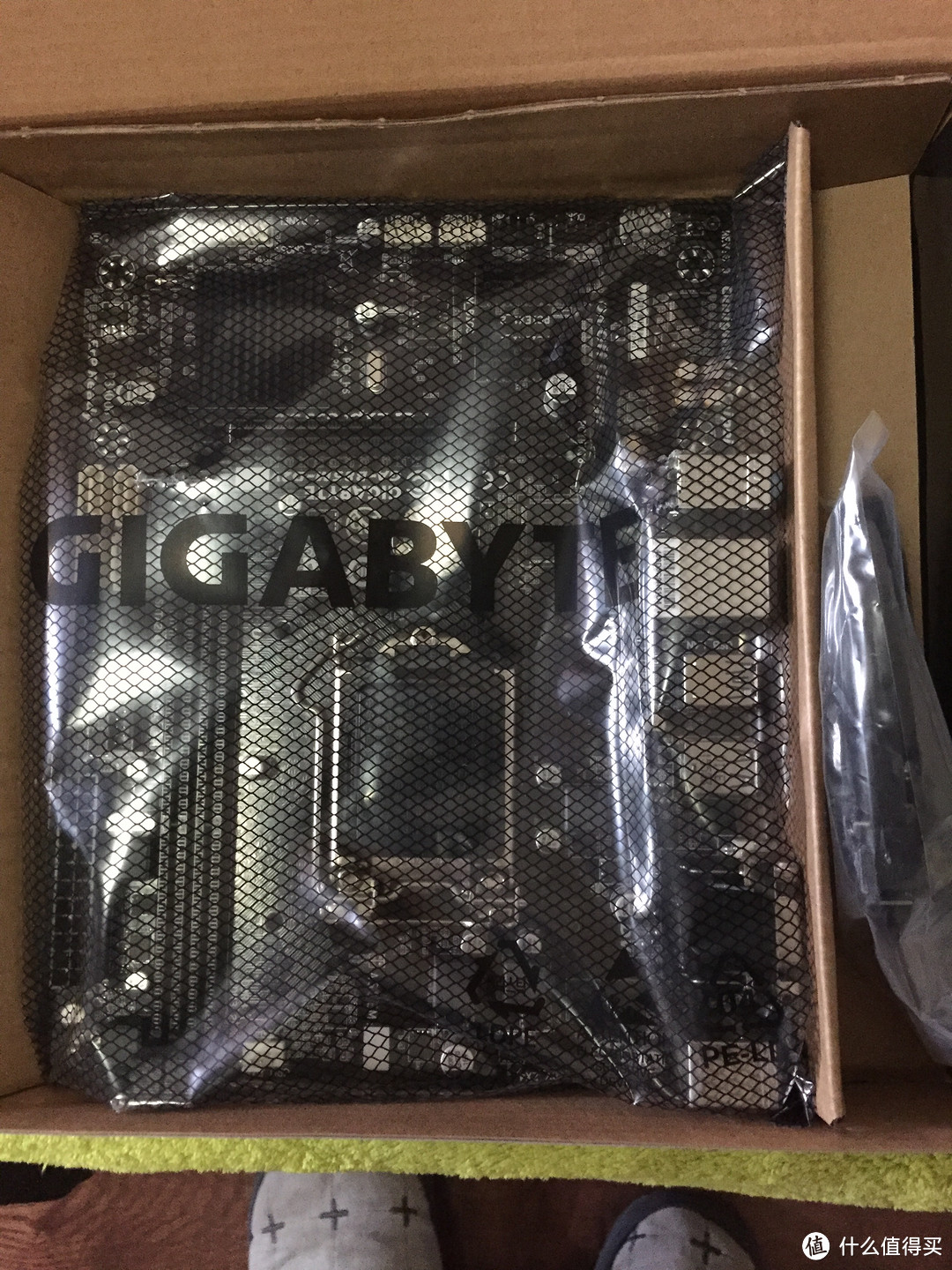

👇主板的包装，2根SATA线，一个挡板，一张说明书一个光盘。。就这点东西。。板子也很简单，没那么多装饰，装甲，灯什么的。。

👇主板附带的配件。。

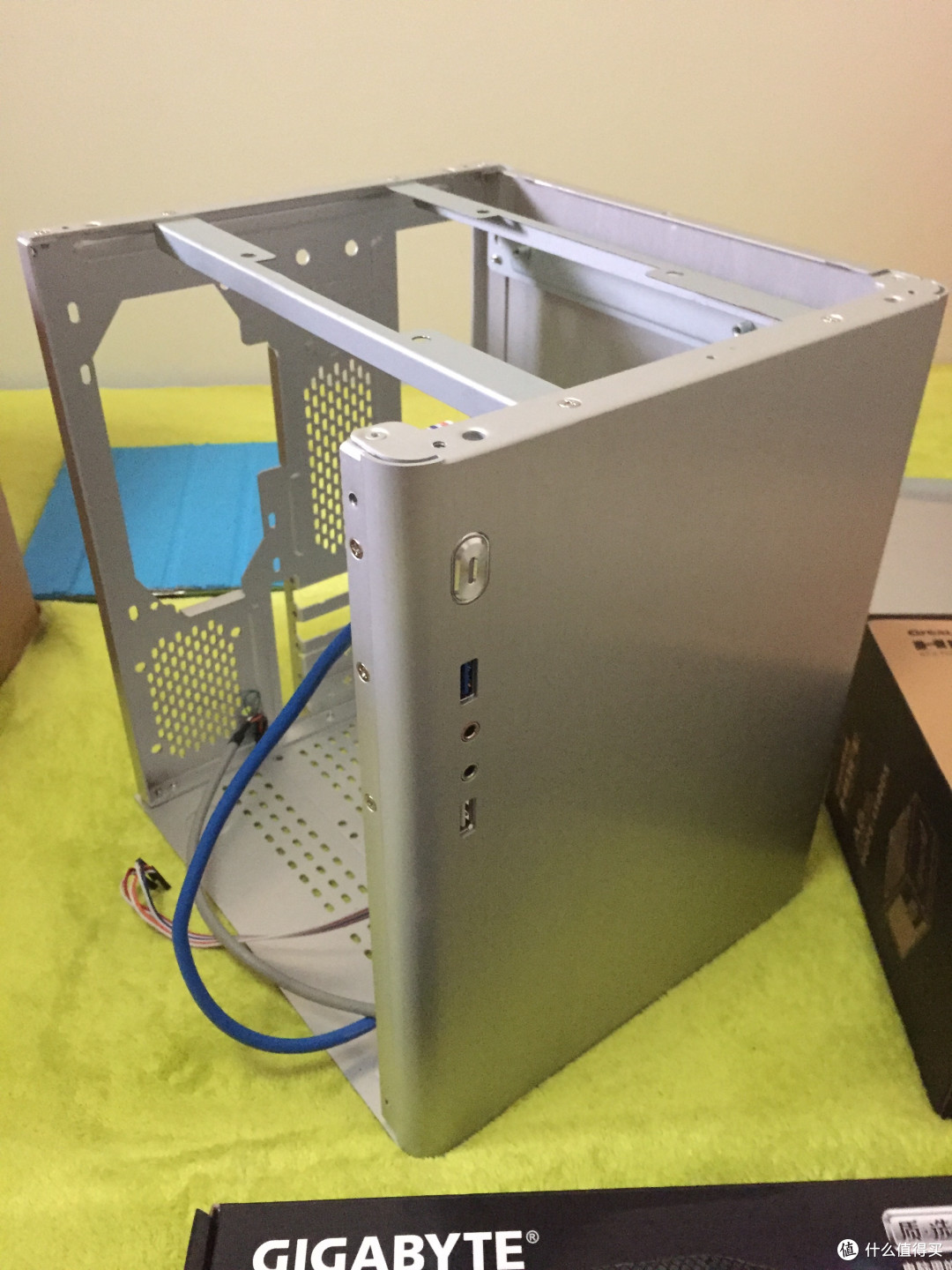

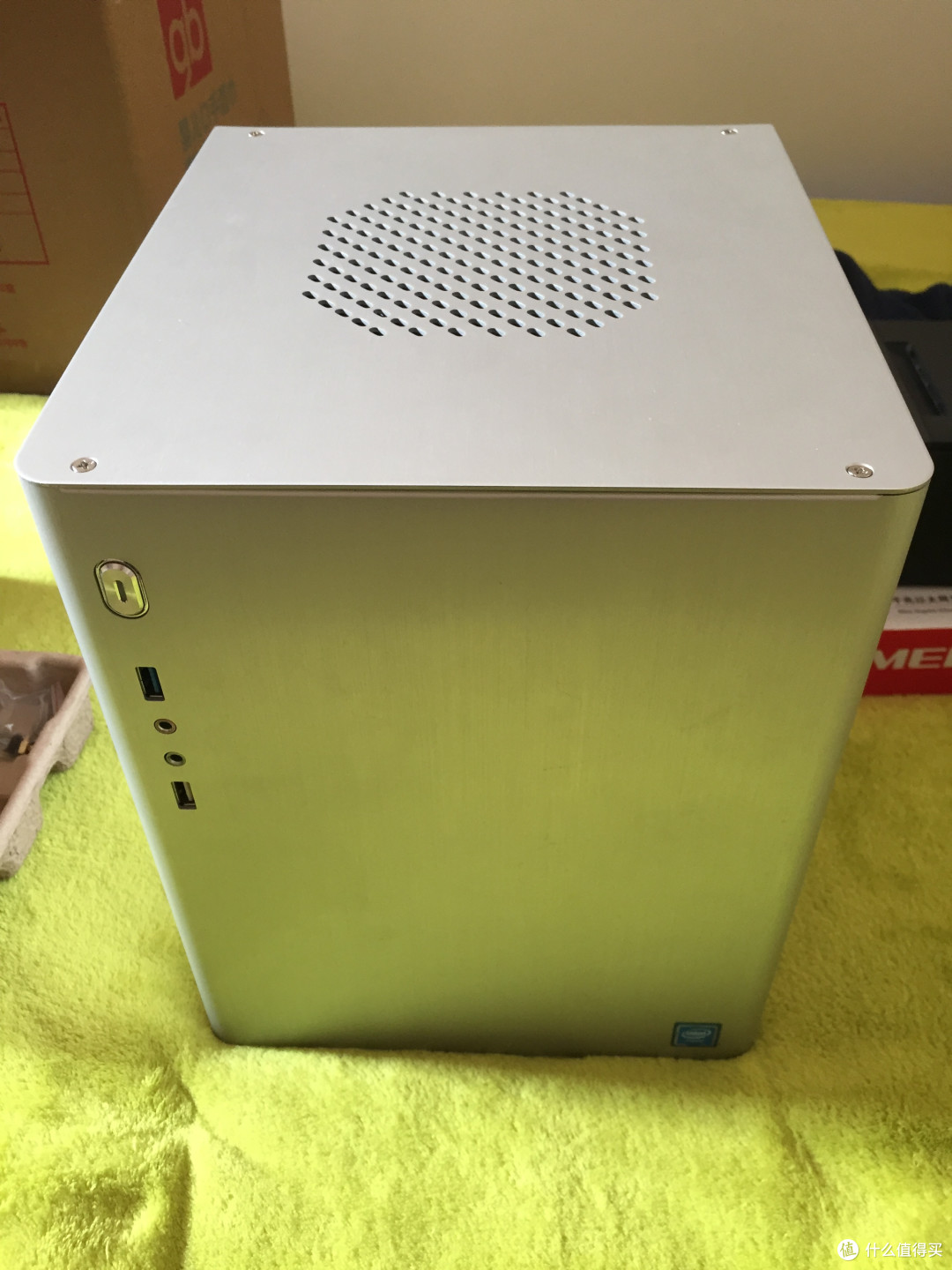

👇机箱，这是之前客厅电脑的机箱，我发现底部可并排装2块3.5寸盘，果断征用做NAS机箱了。

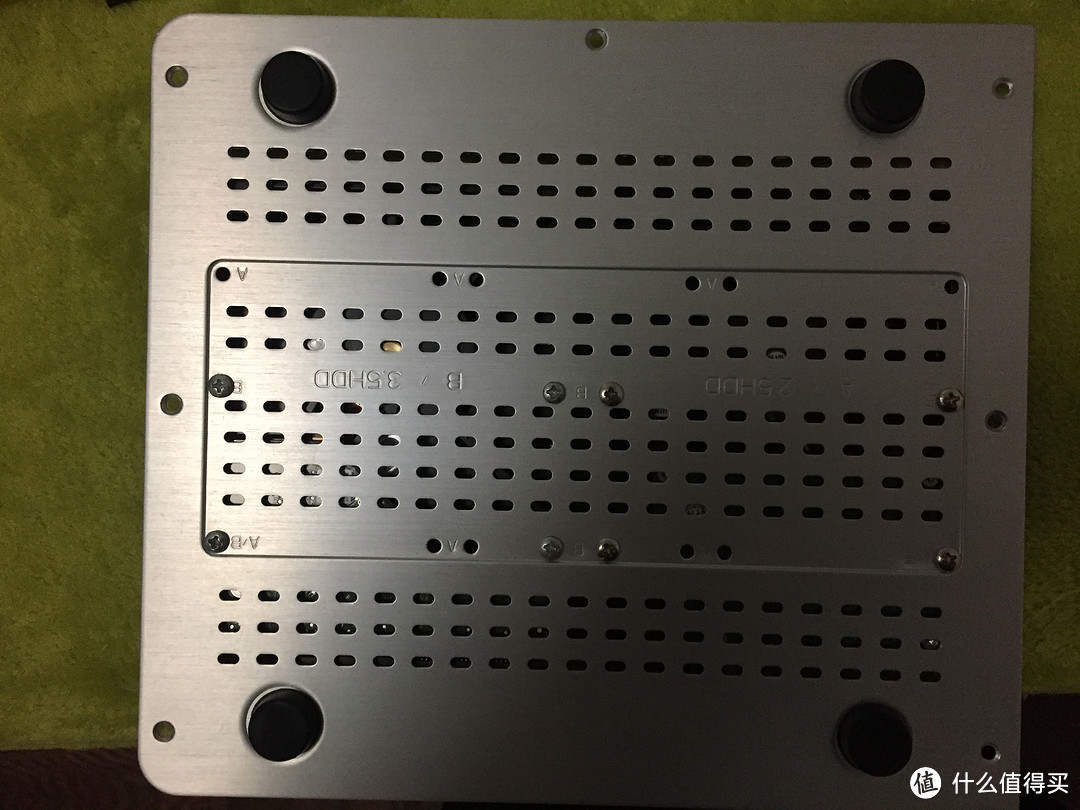

👇底部安装硬盘的预留孔位。。

👇盒装的CPU，打开是CPU和散热器。。。这么大盒子其实主要装散热器。。。

👇就是这货。。。闲置不用。。。

👇自带硅脂，但是就这么直接暴露着，真的好吗？

👇CPU背面。。。

👇正面。。赛扬，G1840，2.8G

👇主板CPU安装槽

👇合体完成。。。

👇散热器

👇包装还可以。。。

👇做工质感都还不错。。。

👇盒装CPU中附送的标，给我贴机箱上了。。。哈

👇闲置的内存，2G的。。。做NAS足够了。。有人说大内存对性能有影响，我没察觉到，以后需要的话再咸鱼一个。。

👇散热器的安装配件。。因为是多平台的，所以有两套固定支架，一套Intel一套AMD的，附送了一小针管硅脂

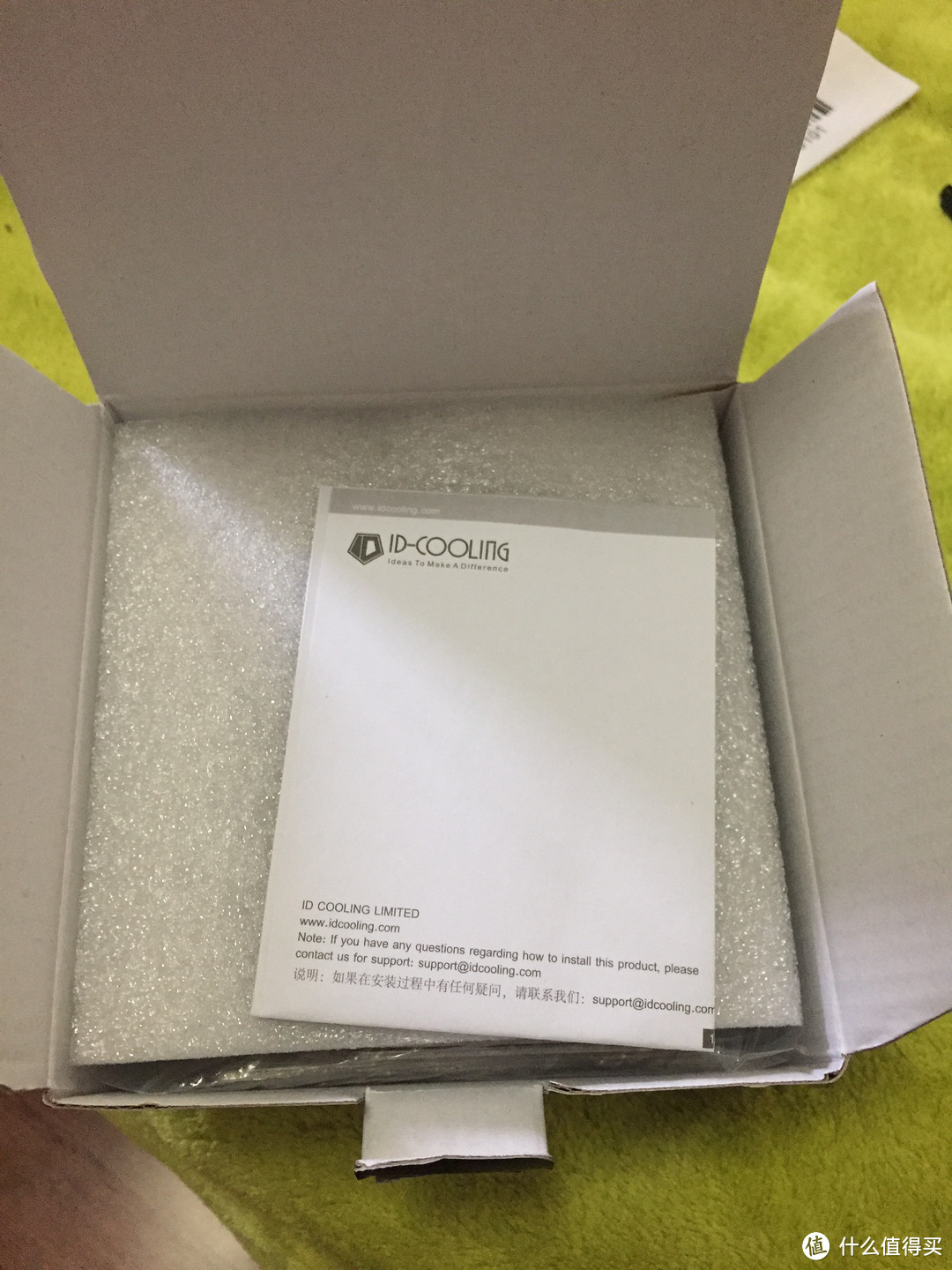

👇这说明书在散热器中应该算是复杂的了吧。。。

👇先按说明准备的支架。。。

👇装上散热器主体。。

👇散热器正面。。。

👇三热管。。

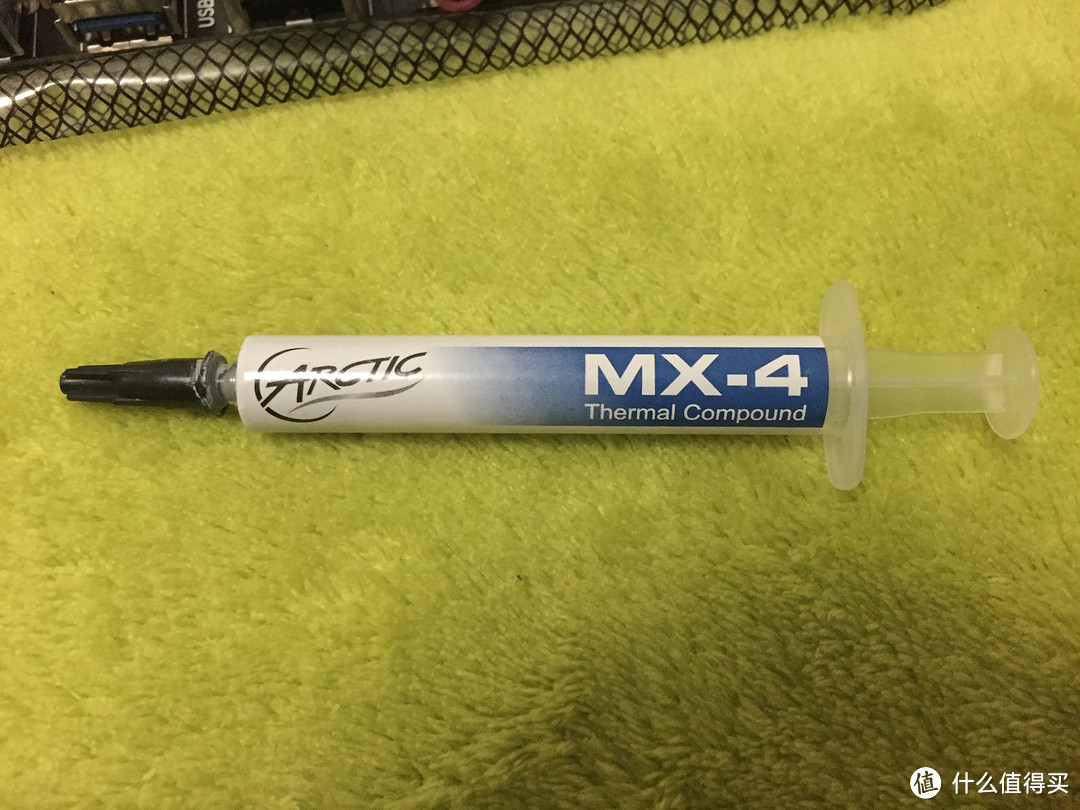

👇送的硅脂留着没用，用的是上次买的MX-4。。。

👇挤了点上去，用刮刀刮平。。

👇然后这散热器背面是用螺丝固定的。。所以用送的扳手拧紧。。。第一次遇到这样的散热器。。。

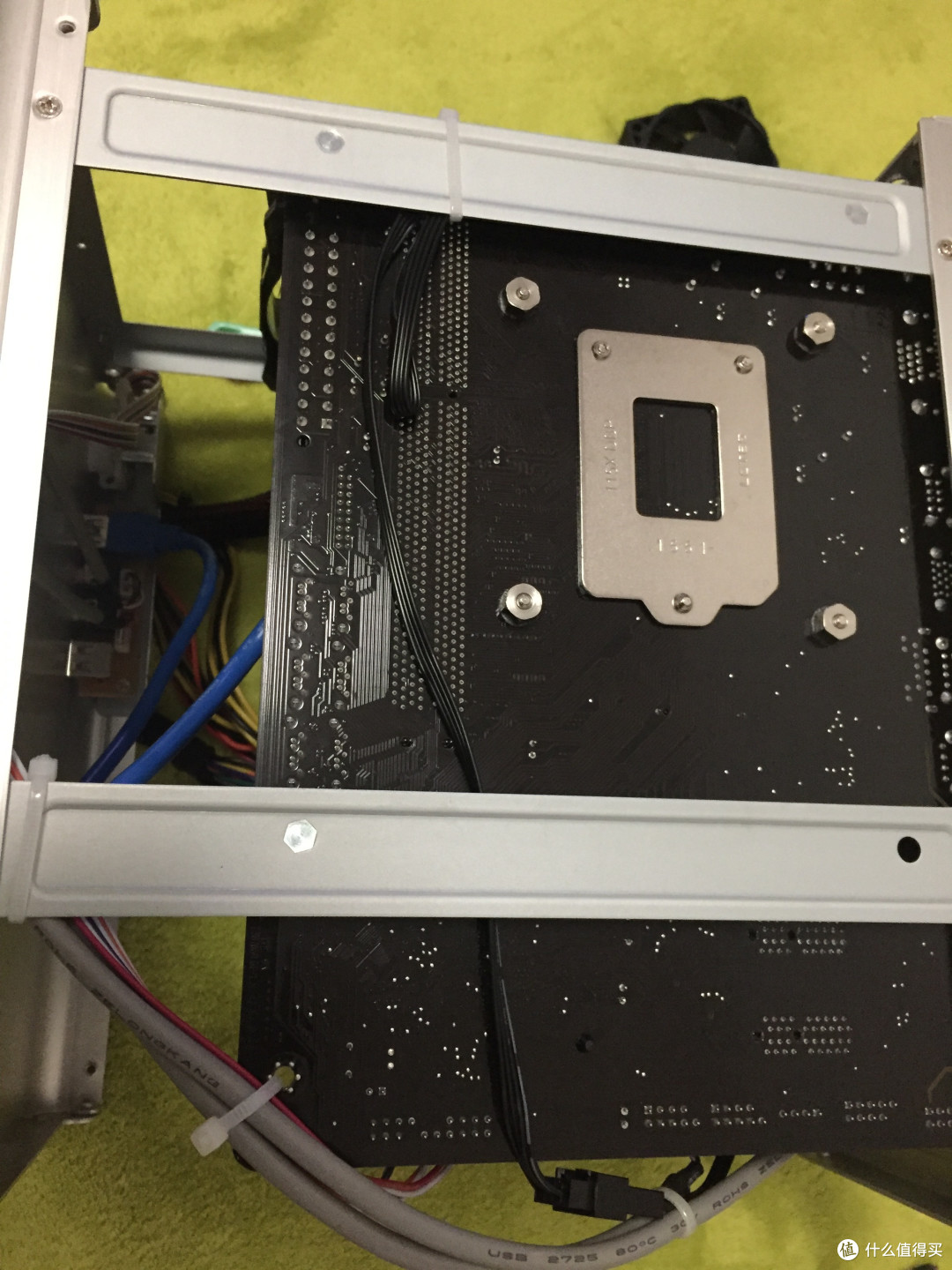

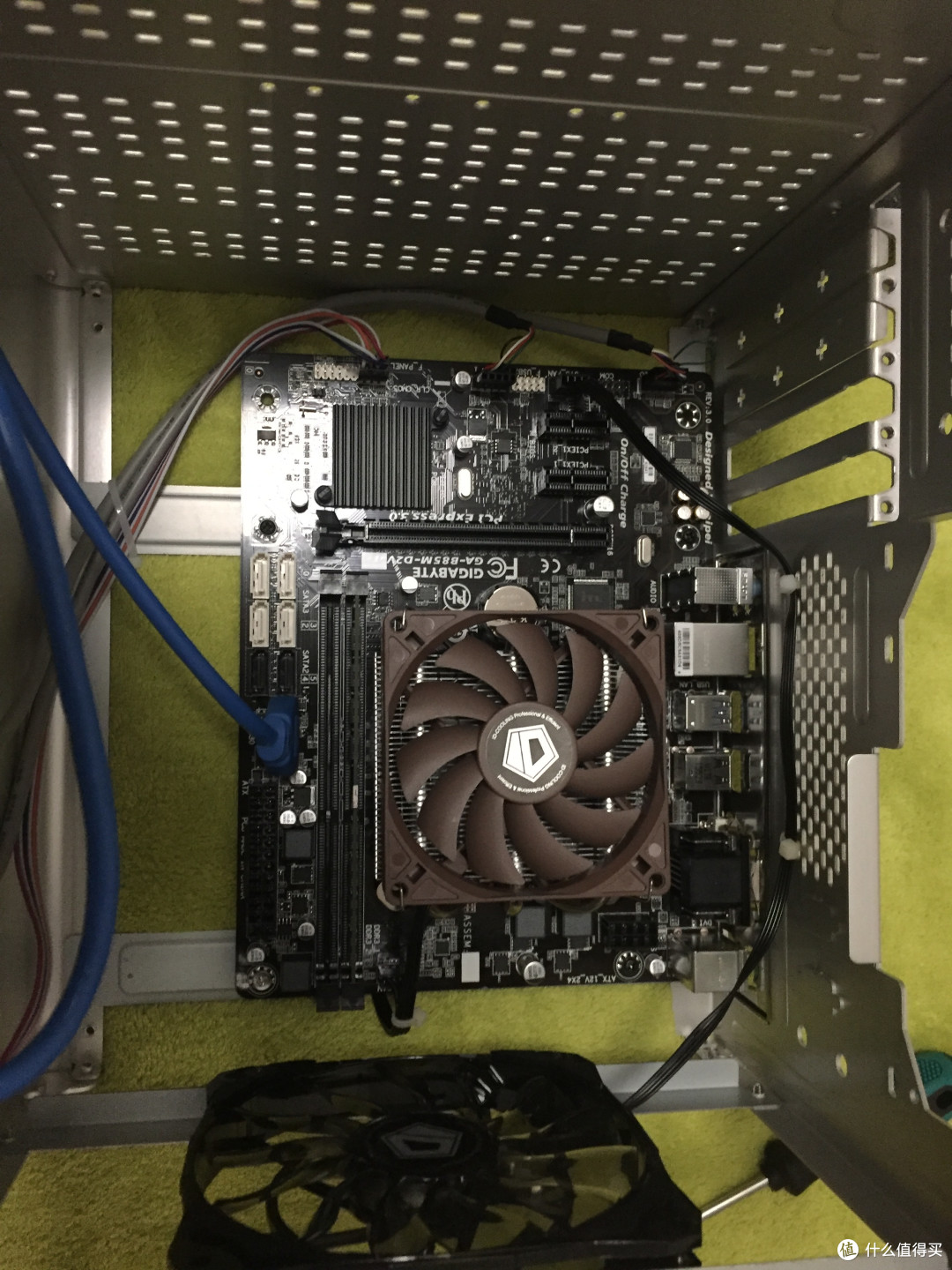

👇主板装上机箱。。。

👇拆电源。。。

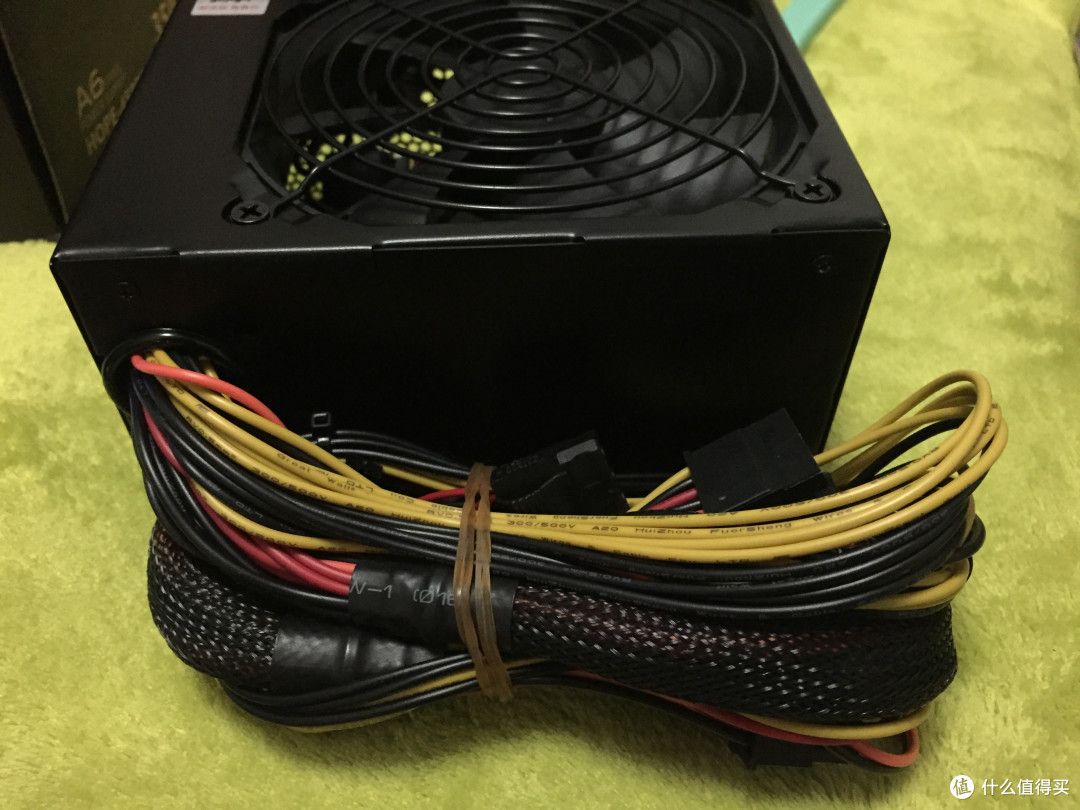

👇好粗的线啊。。。

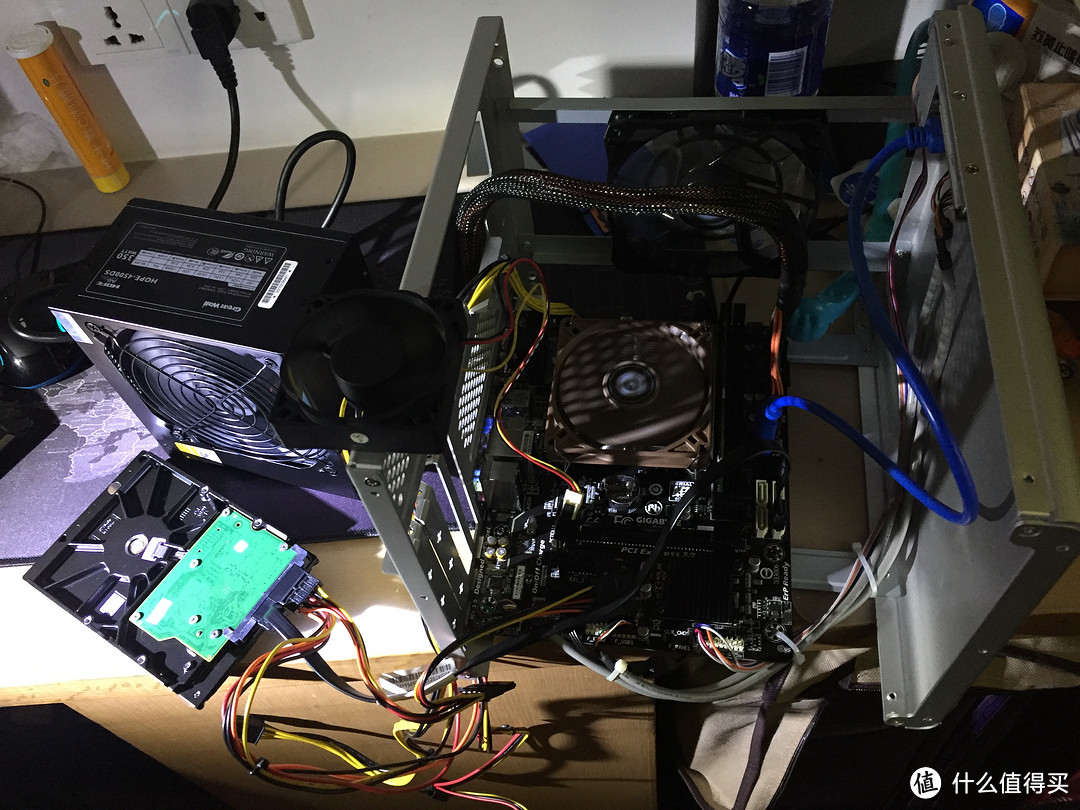

👇先合体点亮试试。。。。没测试没问题再慢慢塞。。。

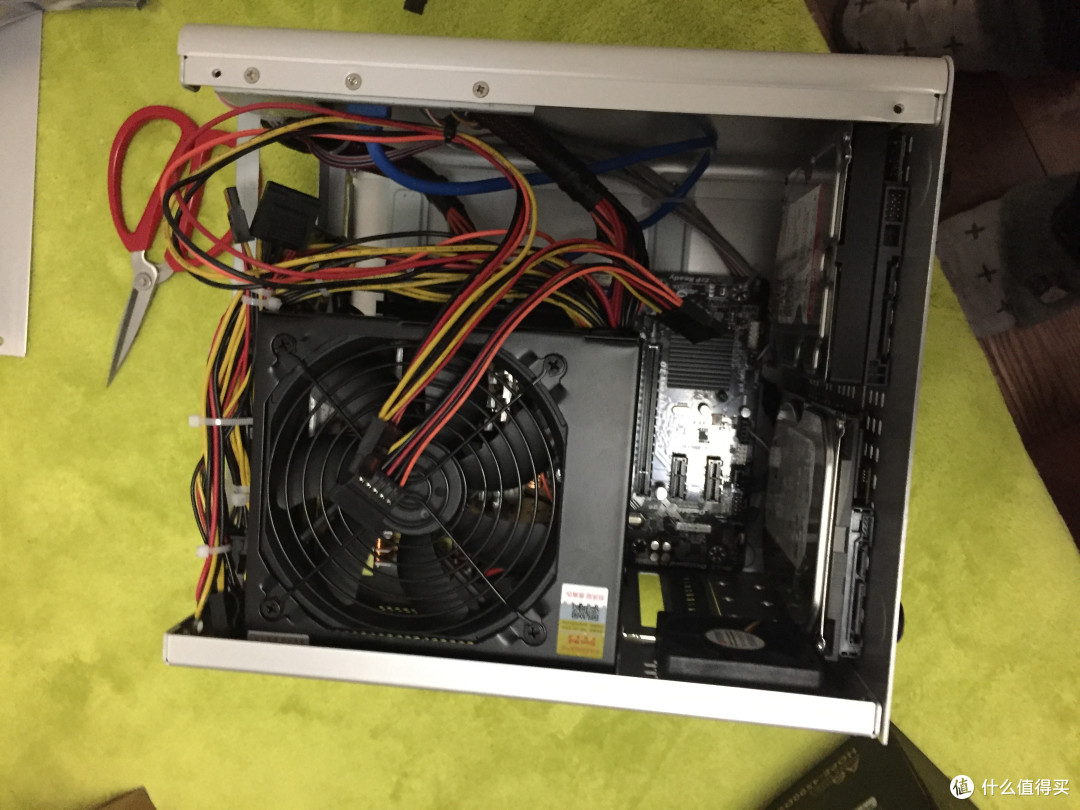

👇在允许的情况下走线。。。顶部的风扇。。。和电源距离很近了。。

👇线能藏多少藏多少吧。。。

👇红盘。。。

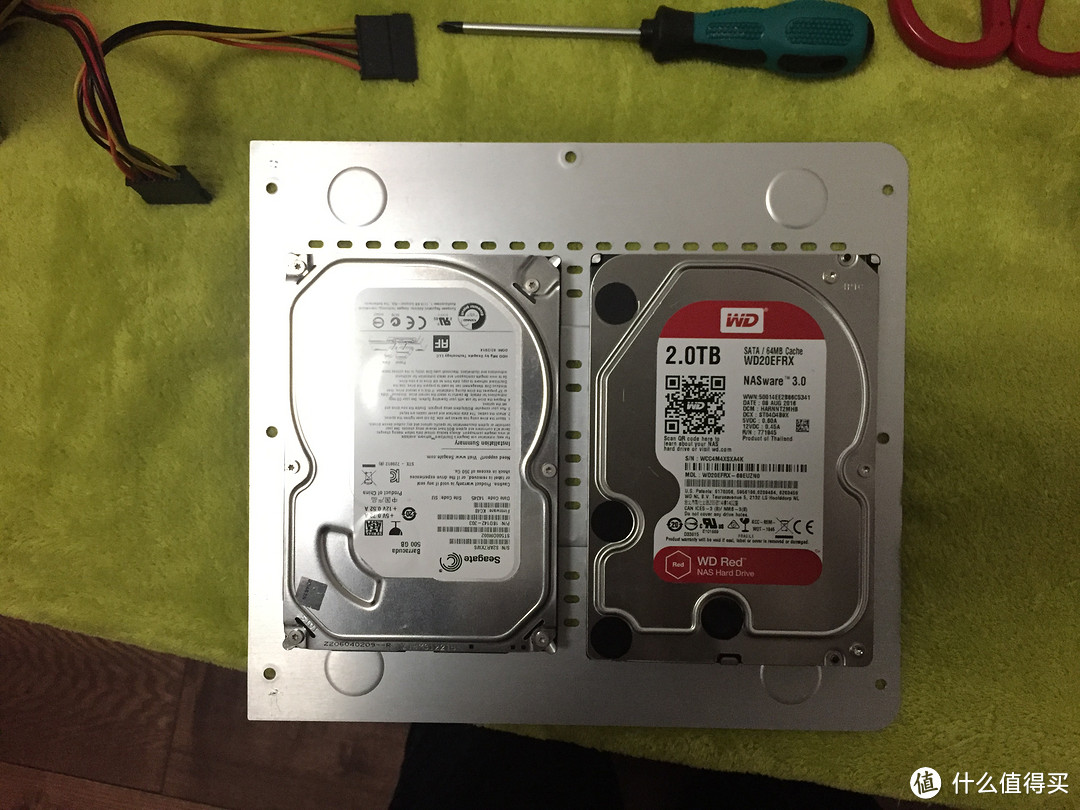

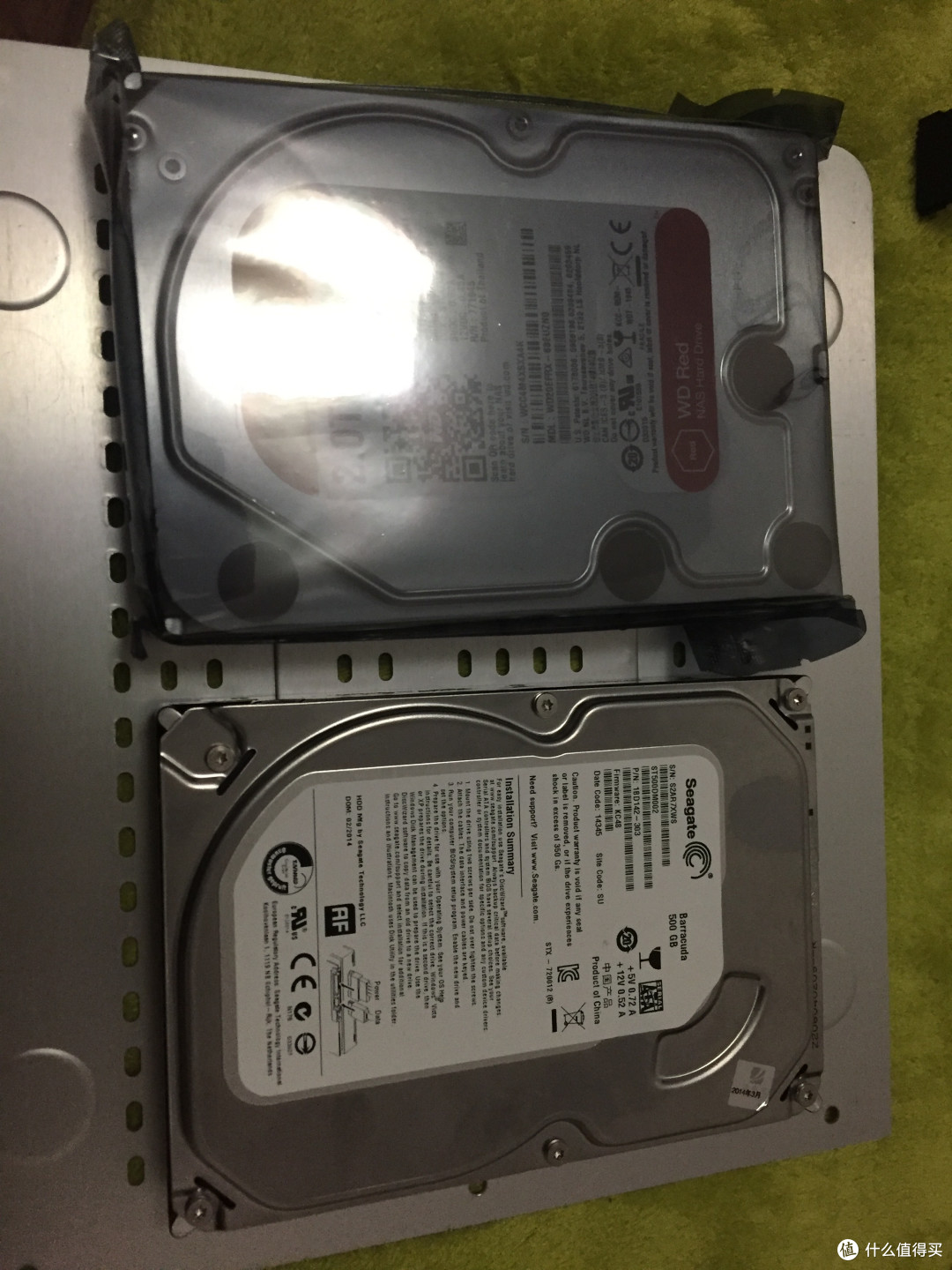

👇妥妥的两块3.5寸盘并排。。另一块是闲置的500G希捷。。

👇并排安置。。。

👇孔位准确！

👇喜闻乐见的灵魂走线大法。。。

👇买的SATA线。。。

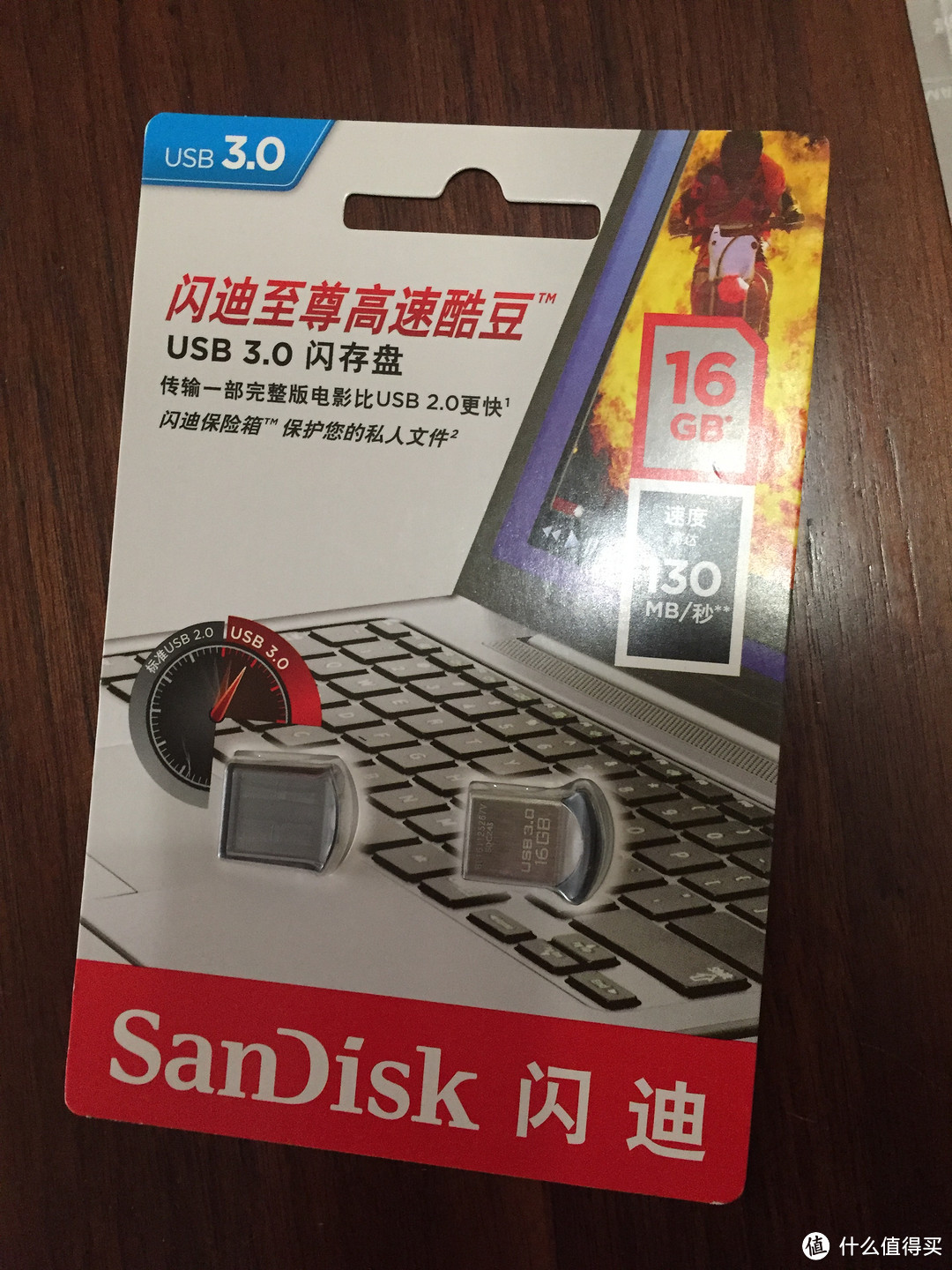

👇京东这个型号最便宜的就这货了，其实淘宝个2G的足够，其实，之前试水时，那个启动盘是512M的。。

👇拆下来的老WD绿盘。。。不知道为何盘上面写的是3T，实际编号和容量都是2T的。。。

👇支架不够，暂时只上了3块2T的盘。。。很明显，这空间相当的富裕！！

👇从这个角度看，内部空间还是挺规整的。。。散热应该问题不大。。。

👇合体。。。

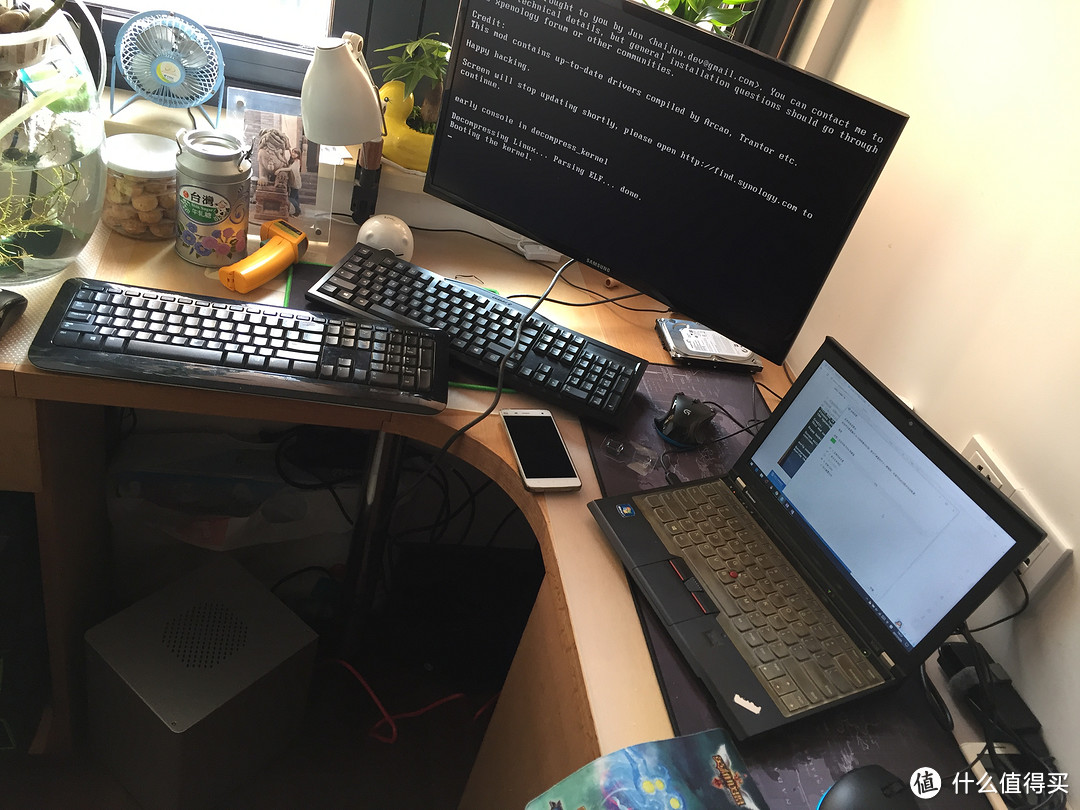

👇开始装DSM系统了。。。显示器用的台式机的。。实际通过笔记本操作。。。

👇通过群晖助手安装DSM6.0.2。。

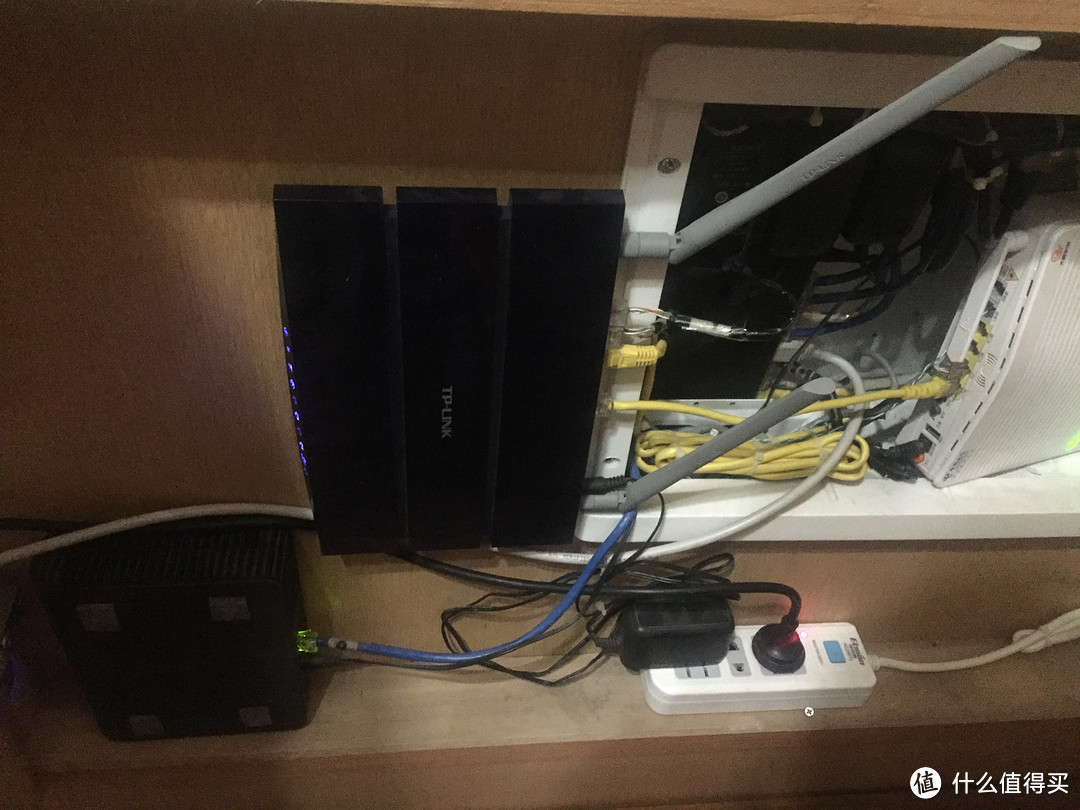

👇我的弱电箱，一个用了5年的TP路由器，一个电信的光猫，一个8口千兆交换机，还有一个老WD的MY BOOK LIVE（最左边那个。。）

弱电箱边上的柜子隔板打了个洞，把网线和电源接过来。。。。NAS藏这里。。。

👇酷豆做的启动盘，插上就忘。。。就是我这个成本略高，建议淘宝20块的那款。。。暂时先使用起来再说。。

👇年后又增加了2块红盘，加上原来的3块2T硬盘，一块500G硬盘，凑齐了6块。。准备干活。。

👇插的满满的SATA口。。。4个SATA3,2个SATA2。。。

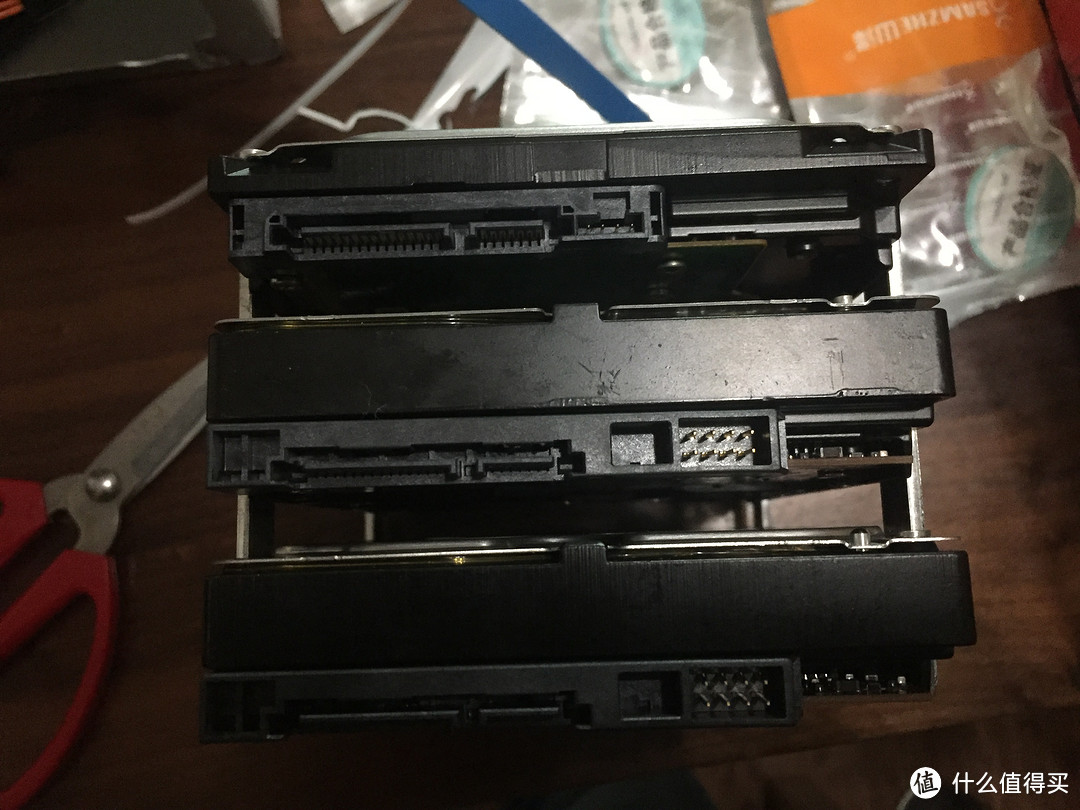

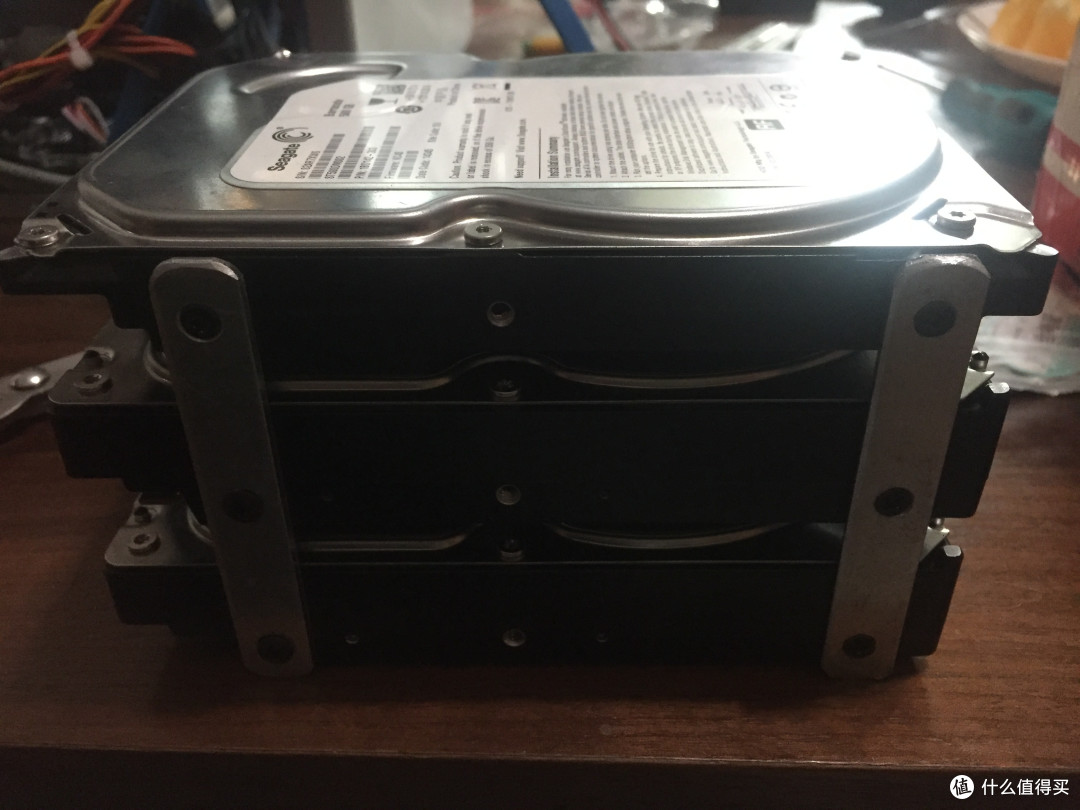

👇用自制的支架，其实就是几个吕片，固定堆叠。。。

👇硬盘之间还是有空隙的。。便于散热。。。

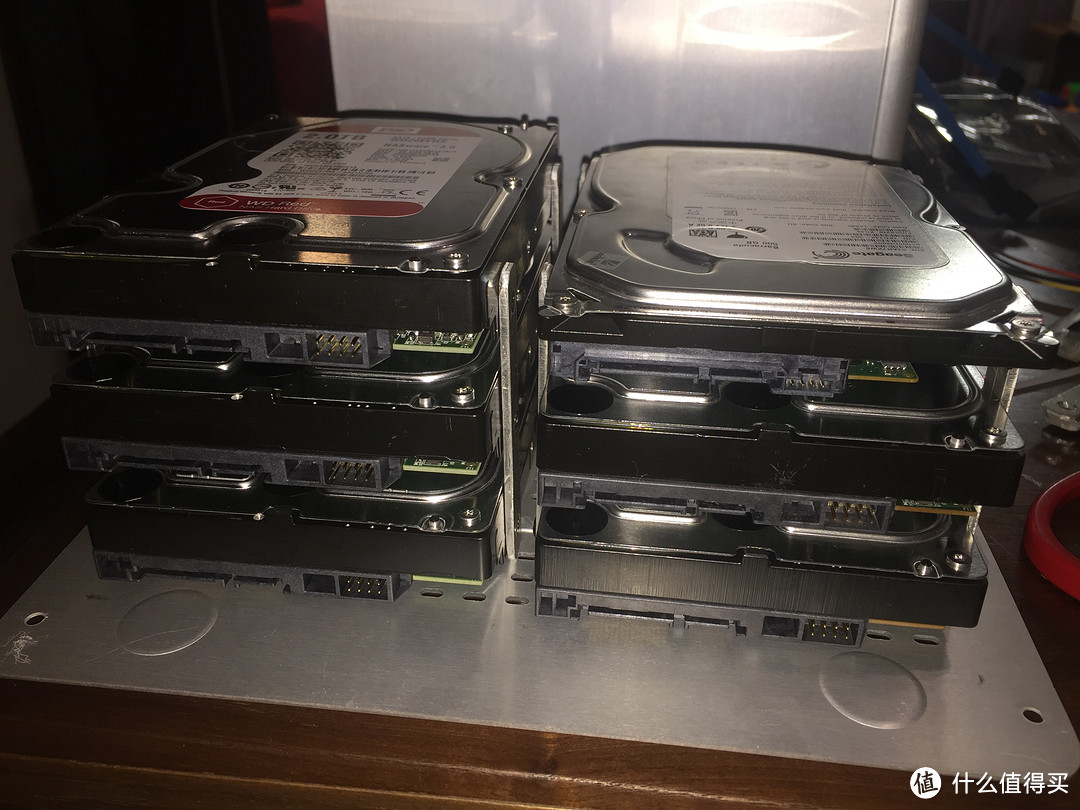

👇两组都装好。。。固定到底板上面。。

👇装上机箱。。。空间立马局促了很多。。不过，散热应该没什么问题。。。我边上加了一个6CM的风扇。。不过后来没用。。6CM风扇实在太吵，而且硬盘温度并不高。。就拆开把线断开了。。。

👇把线尽量扎好。。。扁的SATA线不太好整理。。。

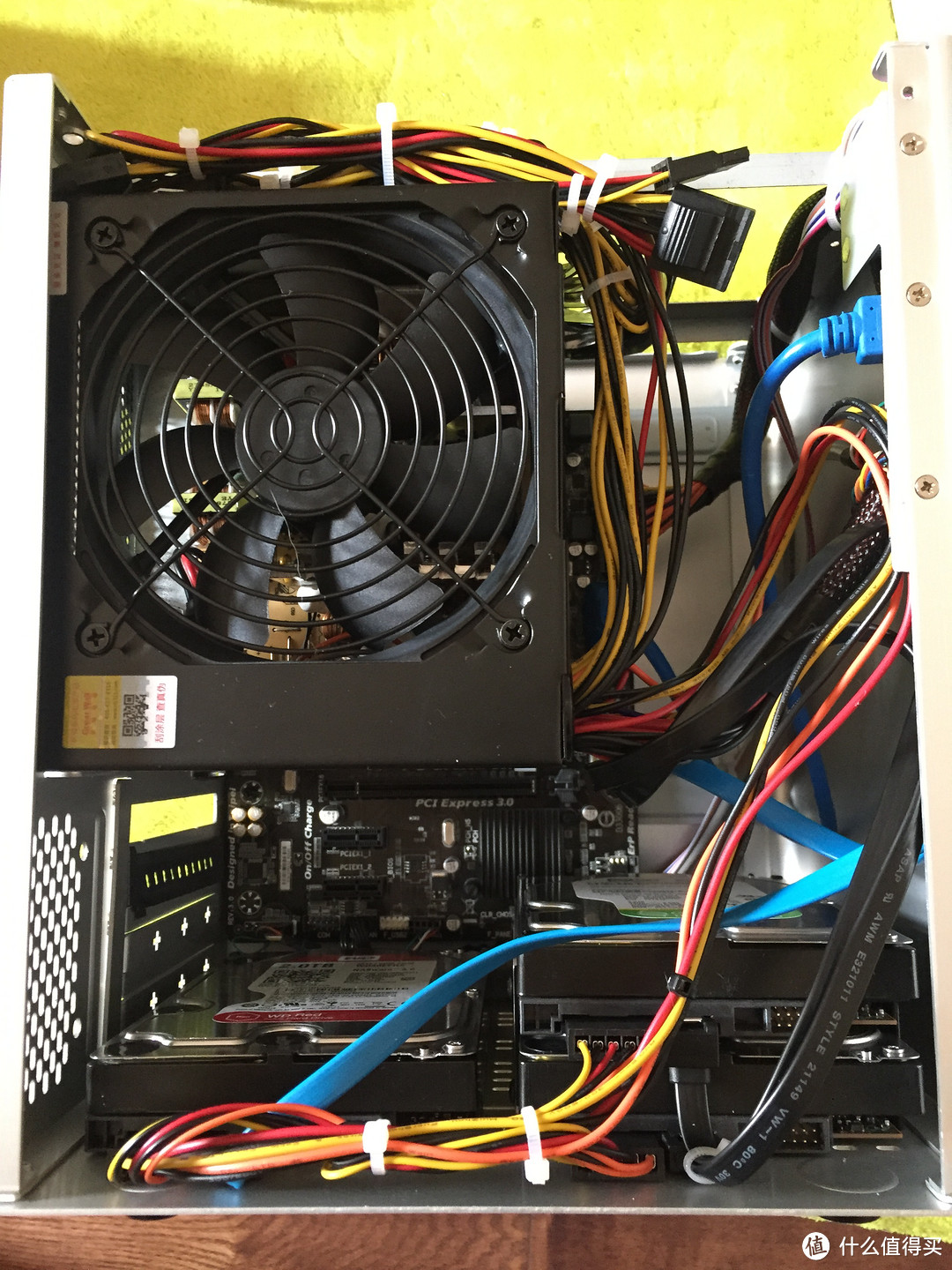

👇整体的效果，线缆尽量的整理起来。。。

👇基本上不怎么影响风道。。。

👇在稳定运行了一周后，为了检测发热量，从公司借了红外线测温枪。。。公司必须用福禄克的。。。价格明显是其他产品的一倍

福禄克(FLUKE) F59 红外测温仪 -18℃至275℃测温枪183元京东直达链接

👇先测室温。。。柜子外面。。17度。。。话说，我家冬天确实不冷。。啥也没开。。。餐厅温度17度。。。

👇打开柜子，对着机箱，30度。。

👇换个角度，29度。。

👇再换个位置，29度。。。

👇从群晖管理界面看到的系统温度也一直是40度，硬盘温度也在40度左右。所以基本上不用担心散热问题。。。

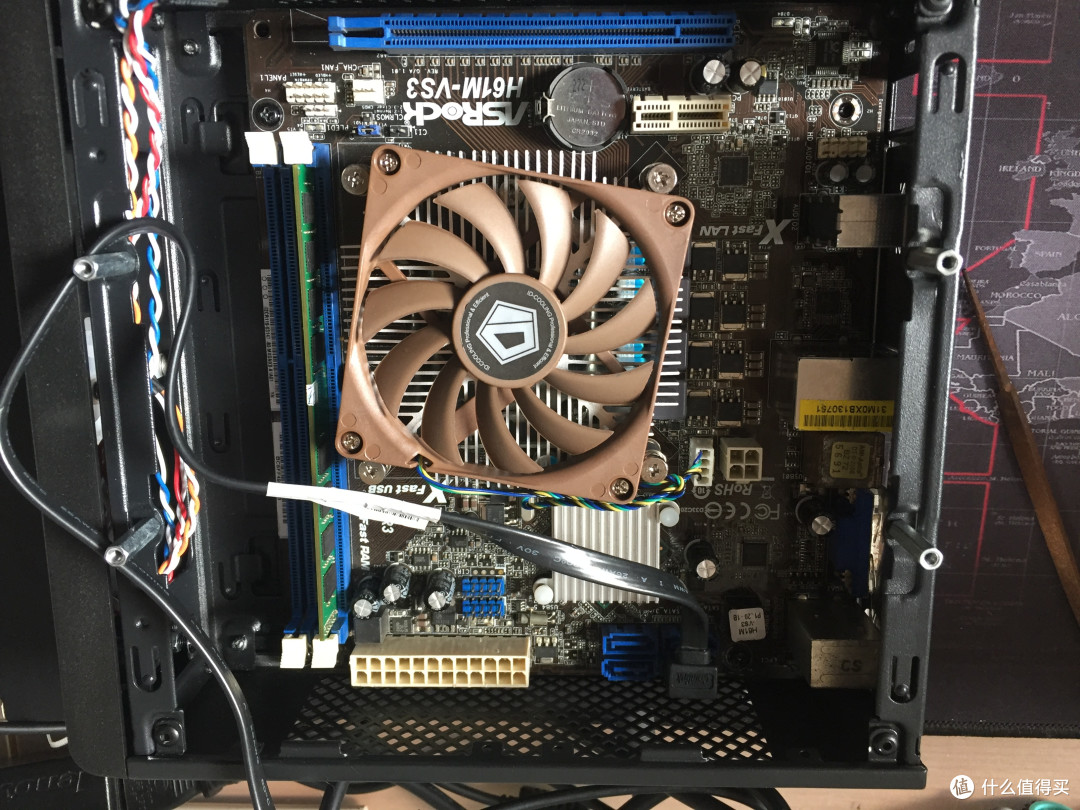

最后，插播一下春节期间对试水的小机箱做的改造。。其实就是上次有值友留言主板固定的问题。。。机箱是支持ITX主板的，我主板买错了，虽然是ITX尺寸，但是却是M-ATX规格，孔位不对，没法固定，临时用扎带固定的，春节彻底改造了一下。。改造思路很简单。。孔不对，我就自己开孔！

👇辅助作案工具先出场。。

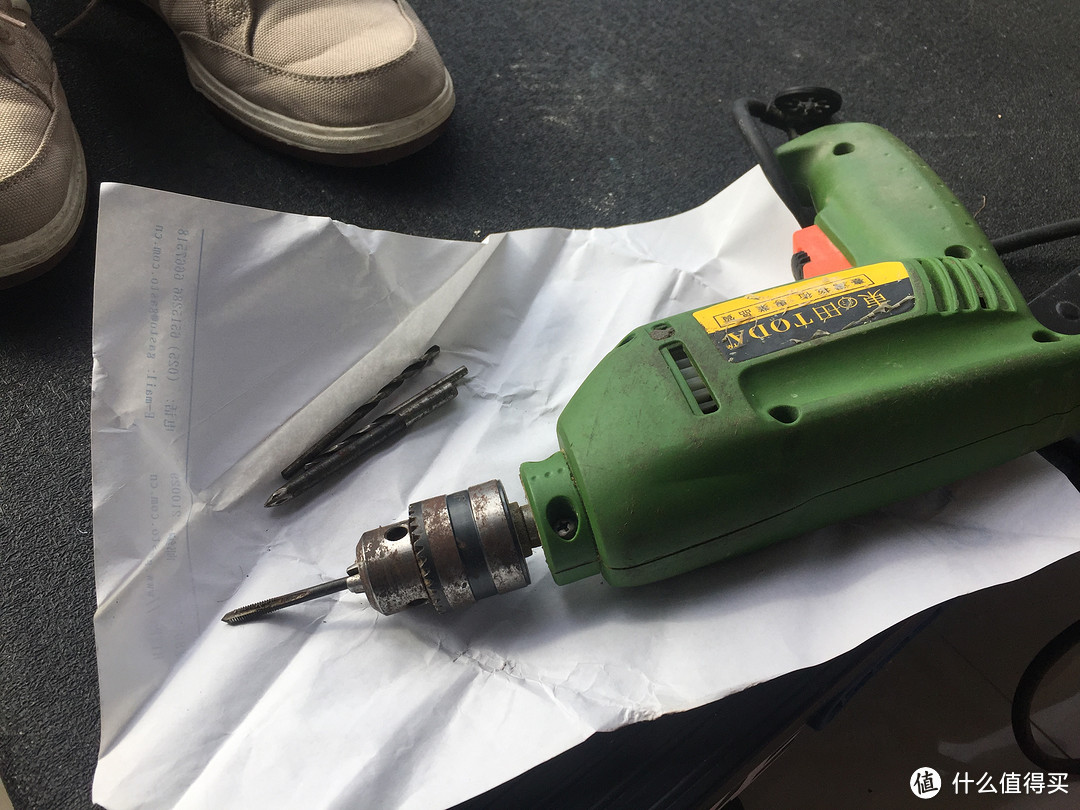

👇主要作案工具。。。

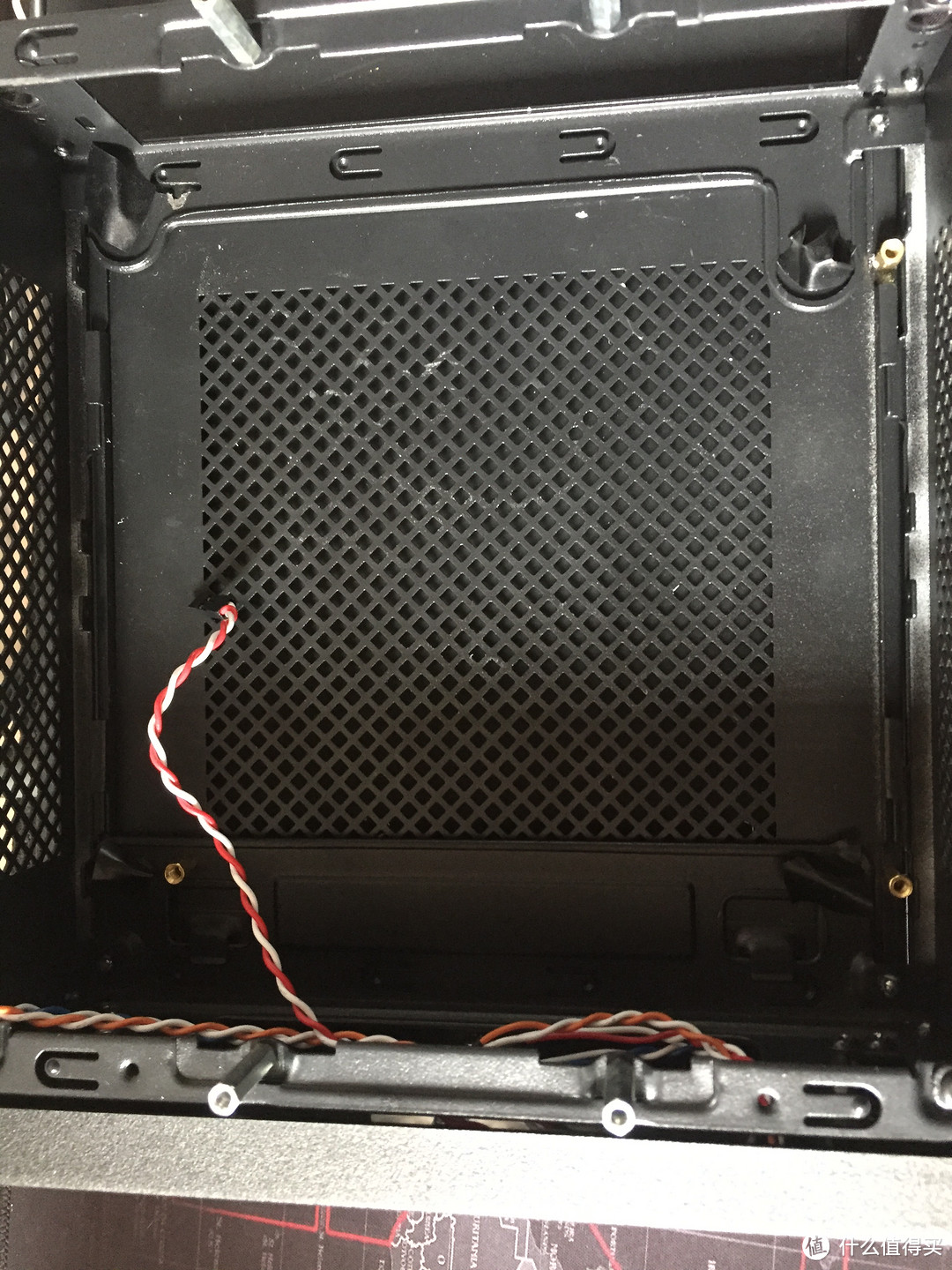

👇主板放上去，定好位置，标记号孔位。。直接打眼。。。这是打完孔的。。。

👇然后用螺纹器直接旋出螺纹，然后主板固定铜柱拧上去。。。

👇天衣无缝。。。。

👇正好在边沿。。再外一点就麻烦了。。这个位置堪称完美。。。

👇这是另一个。。。

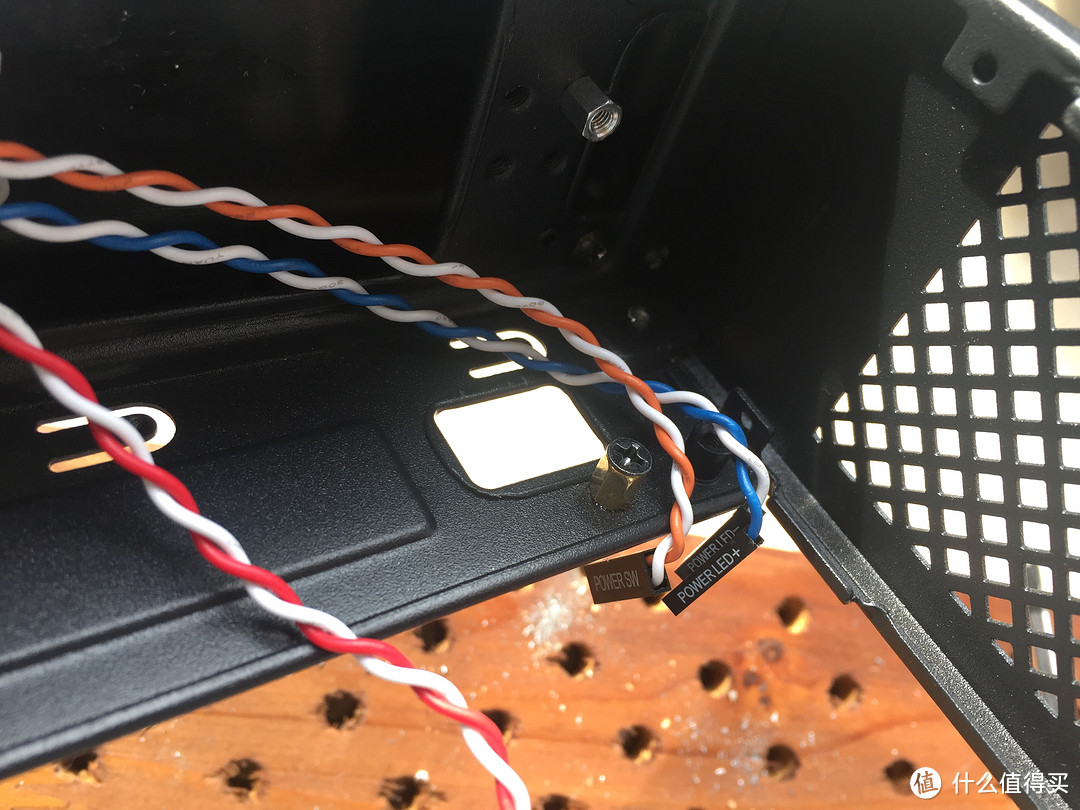

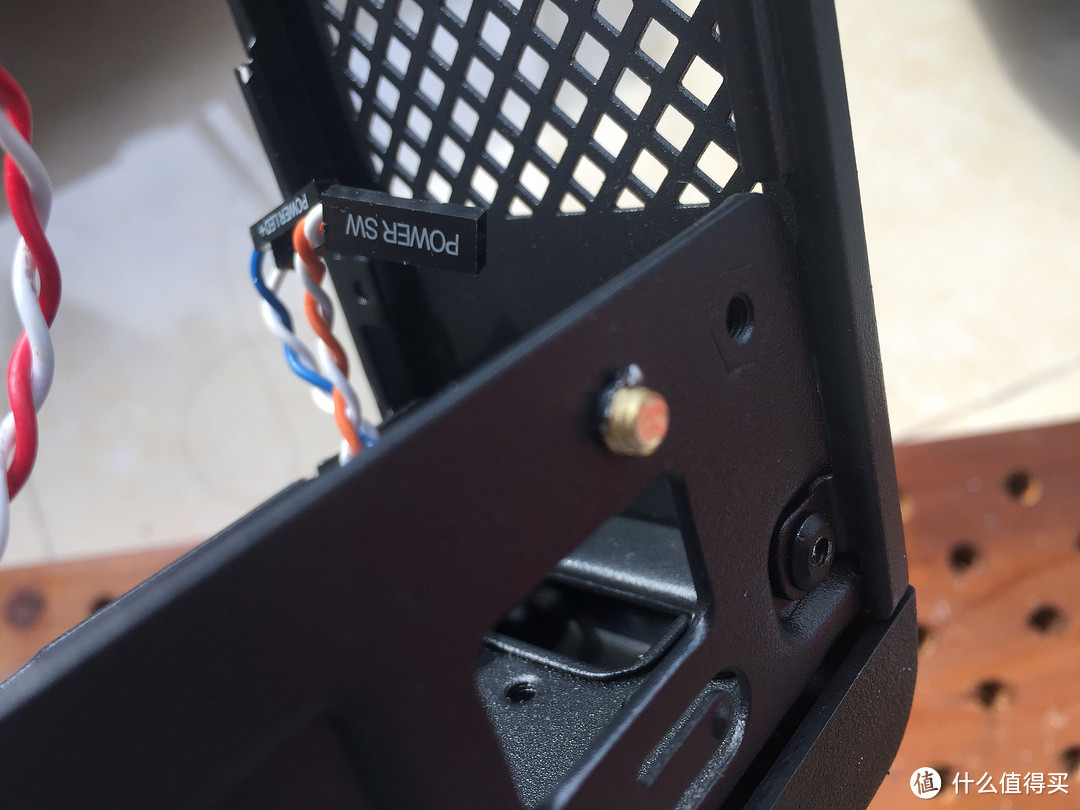

👇板子够厚，可以直接做好螺纹，把铜柱直接拧上去。。固定的稳稳当当。。。

👇只方便打3个孔，不过也没关系，固定的很稳。。而且原来的铜柱可以提供支撑，不会有问题。。用黑胶布把原来的铜柱裹上绝缘。。。

‘👇上主板，螺丝固定。。。’

👇盖板切割一下。。还算可以吧。。。

使用感受

我主要使用的需求有以下几个：

公共需求：所有数据须有保护，尽量避免硬盘损坏造成的资料损失；

家庭需求：照片资料的备份，手机照片的备份，高清电影的下载，以及以上资料的全家共享；

工作需求：我的工作资料的备份，远程共享；

工作与家庭资料的隔离；

下面说说主要实现的办法

公共需求，采用raid5模式构建存储空间，即能提升性能，且对数据有一定保护，单块硬盘损坏，数据是可以恢复的，只是效率会低点。。好吧。可能是很低。。。需要花费不少时间。。。但是不需要过多人为干预。。

家庭需求：我的思路是，全部的照片资料，在NAS，和台式机上各保存一份，自动同步，确保同时有两个完整的备份存在NAS和台式中，通过群晖的PC端套件Cloud Station Drive实现（全部照片的意思是，包括通过台式机处理的照片，以及手机中的照片）；手机照片通过群晖自手机端的DS Photo实现自动上传备份，且可分用户备份全家的所有手机；高清电影下载，通过群晖自带的组件完成，且可通过quickconnect实现远程管理；以上资料的全家共享通过Photo Station和Video Station套件实现。。且这两个套件均有手机端；

工作需求：通过在公司电脑安装Cloud Station Drive套件实现，设定了一个同步文件夹，把需要同步的文件放进文件夹，即可实现自动同步至家中的群晖中；以后下班没做完的材料，只要扔进该文件夹，晚上回家可直接打开继续处理，完成后保存，第二天会自动同步至公司电脑。

工作与家庭资料的隔离，群晖有丰富的权限管理体系，为全家建立共享账户，允许访问照片、影视等公共资源，禁止访问我的工作资料，即可实现全面的隔离，且权限中可设置对无权限用户隐藏。。。所以，作为家里的系统管理员。。一些小小隐私的隐藏还是没啥问题的。。

以上均已实现。。详细的内容。。我准备看大家反馈，再决定是否要单独写个帖子呢。。。

至于WOL，端口转发穿透，DDNS等。。不想折腾。。主要是**的发现，我路由器拨号得到的IP居然也成100打头的保留地址了。。。需要和电信沟通改成公网IP才能实现以上功能。。。

总结

群晖真是个好东西。。。建议有需要的，且对性能没太大要求的，还是直接白群吧。。。喜欢折腾的，以及喜欢多塞硬盘的。。咱们继续黑吧。。。

另外，友情提示，各位如果给群晖添加硬盘，部分用于新增存储空间，部分用于扩充现有raid的话，比如说我，原来3块做的raid5，后来增加了2块2T用于扩充，1块500G做纯下载盘。。。。请记得。。一定先做新增存储空间的工作，后做扩容的工作。。。因为。。不知道为何，这两个任务，只能串行，不能并行。。。如果你先扩容后新增，就必须要等扩容完毕。。。而raid5的扩容。。。我的效率目前是每小时2%不到的进度。。。这是运行1天多时候的进度。。。而那个500G的新增动作一直处于等待中。。。

最后。。所谓数据结构，无法被win直接识别。。。其实并没有那么无法解决，有很多工具可以读取的。。只是稍微麻烦一些而已。。而且我在想，做raid后的硬盘，就算能直接被win识别，应该也读不出完整的文件吧？
