一芯解决，何必多芯，这些10000mAh充电宝均内置升降压芯片

前言

升降压芯片可以在输入电压低于、等于或高于所需电压时进行自动升降压，而不受电压波动的影响，其工作原理是通过控制开关管的导通和关断来实现输入电压和输出电压之间的转换，这使得它成为一个非常灵活的解决方案，因此在许多电子设备中得到广泛应用。升降压电路的加入，能够让充电设备的输出电压保持恒定，实现电压的范围输出，并可以通过搭配快充协议芯片来满足不同设备的充电需求。

对于内部空间紧张的充电宝而言，同步升降压芯片的应用可以降低充放电转换损耗，提升产品整机效率，助力厂商实现小型化、紧凑化设计，并有效降低移动电源在使用中的发热，为用户提升产品适用体验。

升降压芯片在10000mAh充电宝的应用

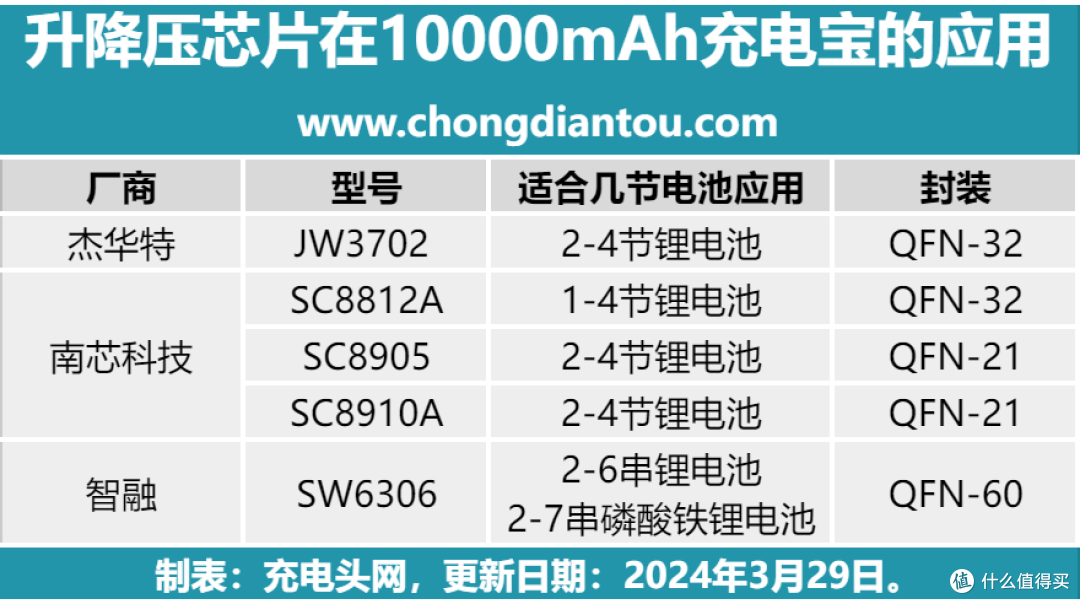

充电头网整理了最近一批内置升降压芯片的拆解案例，文中出现的芯片部分资料如图所示，详细信息以及应用案例，下文小编将为您详细介绍。

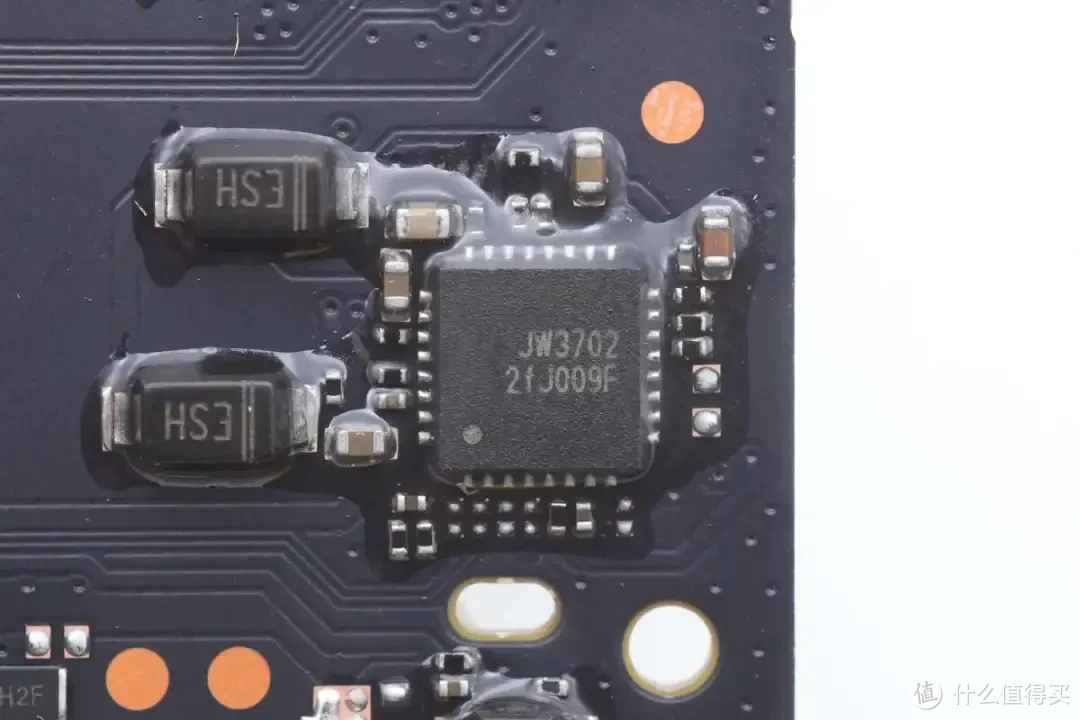

杰华特升降压芯片JW3702

杰华特JW3702是一颗数字通信控制的双向四开关同步升降压控制器，支持2-4节锂电池充放电，输入电压范围为3-24V，支持2.4-24V输出电压，支持无缝模式切换，具备灵活的涓流充电，恒流和恒压充电控制。JW3702的开关频率支持300-500KHz调节，具备I2C接口，芯片内置10位ADC用于总线和电池的电压电流检测，芯片内建完善的保护功能，采用QFN4*4-32封装。

应用案例

三星10000mAh 25W快充移动电源

三星这款10000mAh的移动电源P3400外壳由通过UL认证的回收材料制成，减少碳排放并保护环境。外壳采用人体工程学设计，边缘圆润，抓握手感舒适。移动电源具有两个USB-C接口，支持双设备同时充电。移动电源最大输入输出功率为25W，支持加速充电。具备5V3A、9V2.77A固定电压档位以及3.3-5.9V3A、3.3-11V2.75A两组PPS电压档位，对主流品牌手机都有很好的快充兼容性。

相关阅读：

拆解报告：三星10000mAh 25W快充移动电源

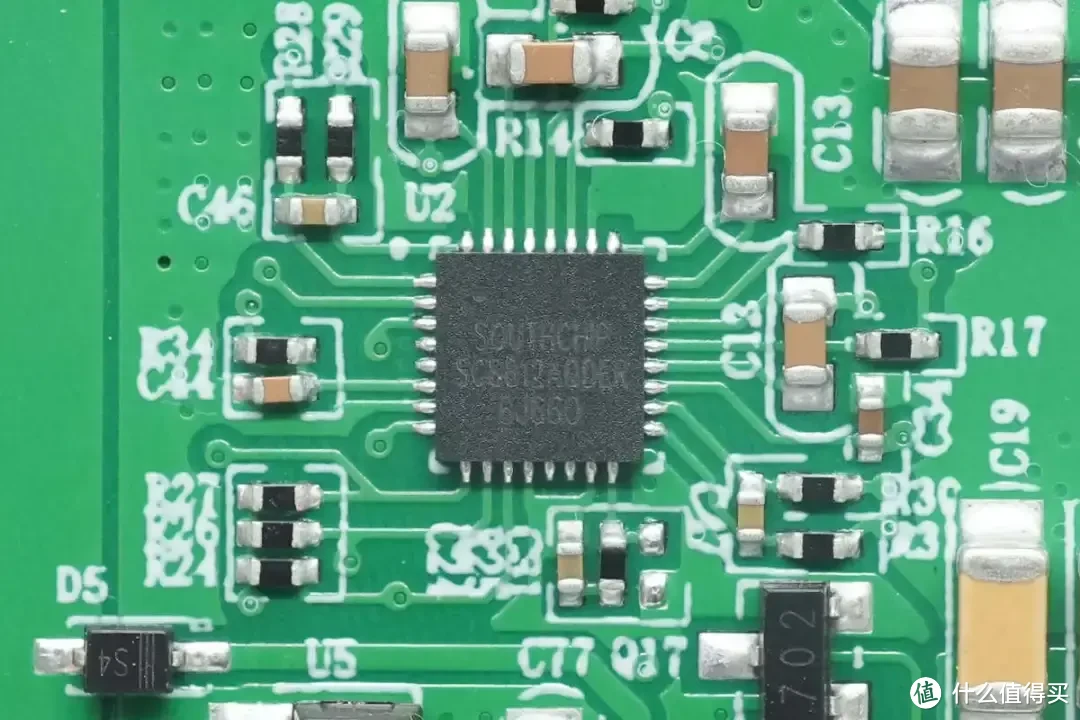

南芯科技升降压芯片SC8812A

南芯科技SC8812A是一款高效率同步双向升降压芯片，采用QFN-32封装，支持升压或降压为1到4节锂电池充电，可完成充电、放电控制，支持各种电压转换和充电状态指示；内置10bit ADC，采用I2C数控接口，配置输出电压和限流值，简化的外部器件，有助于减少占板面积。

应用案例

罗马仕10000mAh 67W超级快充移动电源

罗马仕这款超级快充移动电源为充电器+充电宝二合一设计，内置的氮化镓充电器支持67W快充输出，移动电源为10000mAh容量，支持30W快充输出。移动电源具备1C1A输出接口，在充电器模式下支持67W输出功率，并支持45W+18W功率自动分配，充电宝模式下支持30W输出功率，满足日常手机，平板和笔记本电脑充电。

相关阅读：

拆解报告：罗马仕10000mAh 67W超级快充移动电源

南芯科技升降压芯片SC8905

南芯科技SC8905是一款升降压转换器，采用QFN-21封装，芯片内部集成开关管，支持2.7-22V输入电压，支持2-4节锂电池充电管理，并支持反向放电输出。SC8905具备I2C接口，支持通过I2C接口进行设置充放电模式，充电电流，反向放电电压，电流限制和开关频率等，芯片内置过流保护，过压保护，欠压保护，输出短路和过热保护功能。

应用案例

酷态科10000mAh 30W快充移动电源

酷态科这款移动电源内置两节21700电池，总容量为10000mAH，体积小巧便携。移动电源两侧分别设有USB-C和USB-A接口，支持30W PD快充，实现了体积，重量以及使用体验的平衡。其中USB-C接口支持PD和PPS快充，USB-A口支持UFCS融合快充和主流快充协议，具有非常好的兼容性。

相关阅读：

拆解报告：酷态科10000mAh 30W快充移动电源

南芯科技SC8910A

南芯科技SC8910A是一颗升降压转换器，采用QFN-21封装，芯片内部集成开关管，支持2.7-22V输入电压，支持2-4节锂电池充电管理，并支持反向放电输出。SC8910A具备I2C接口，支持通过I2C接口进行设置充放电模式，充电电流，反向放电电压，电流限制和开关频率等，芯片内置过流保护，过压保护，欠压保护，输出短路和过热保护功能。

应用案例

罗马仕10000mAh磁吸无线充移动电源

罗马仕这款磁吸无线充电宝内置10000mAh电池，支持30W有线充放电和15W无线充电。其中30W输出能够满足iPhone15系列手机的快充需求，PPS快充的加持，对安卓手机也有理想的充电效果。移动电源内置触摸感应，与手机吸附即可开启无线充电，提升使用体验。

相关阅读：

拆解报告：罗马仕10000mAh磁吸无线充移动电源

智融升降压移动电源SOC SW6306

智融SW6306是一款高集成度的四口多协议升降压移动电源SOC，集成了双向升降压控制器，高效升降压开关充放电，可为2-6串锂电池或2-7串磷酸铁锂电池应用，输入电压范围为4~26V，输出电压为3.3~27.3V，同时电池节数、类型及容量可通过引脚配置。此外，这款芯片还提供了完整的充电循环管理，兼容包括UFCS以及PD3,1在内的多种主流快充协议，支持数码管和LED电量显示，内置库伦计与12bit ADC等众多功能，采用QFN-60封装。

应用案例

倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源

倍思这款磁吸无线充移动电源内置10000mAh聚合物电池组，自带的TYPE-C线支持30W充放电，机身的TYPE-C接口支持18W充电和30W放电，能够充分满足iPhone15系列手机的快充需求。移动电源还支持PPS和其他主流快充协议，对安卓手机也有很好的快充兼容性。

相关阅读：

1、拆解报告：倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源

充电头网总结

在当今这个移动互联网时代，手机就是人们的第二个大脑，日常购物、娱乐、工作都离不开手机，因此对充电宝的需求在不断增加。文中提到的升降压芯片用一颗芯片便可以解决快充电压升降难题，为充电宝提供灵活的充放电控制功能，降低充放电转换损耗，提升产品整机效率。另外，随着升降压芯片的集成度不断提升，还有助于厂商减少相关元器件的占板板面积，从而实现充电宝的小型化、轻便化设计。

由此看见，升降压芯片在不仅提高了充电宝的性能和效率，还为用户带来了更好的充电体验。随着技术的不断进步和创新，相信升降压芯片将继续推动高功率快充移动电源市场的发展，为消费者带来更多便利与可能。
