一招教你搞定CAD批量打印!

2019-09-25 12:59:29 22点赞 243收藏 62评论

     CAD目前是很常见的一种制图软件,由它延伸扩展开来的各种专业软件更是数不甚数,极大的方便了我们的制图工作,制图完成出图总离不开打印图纸的步骤,我们在实际操作过程中经常遇到有许多图纸都需要打印,如果一张张的图纸依次去打印,效率低且繁琐,于是乎批量打印的需求应运而生。

      网上有很多批量打印的步骤,这里介绍一种利用软件批量打印的方法,它的优点在于打印成图后可以一次性转换成pdf文件,需要打印纸质图纸时直接打印即可。一共要用到两款软件分别是常青藤辅助工具系统 V4.05、pdfFactory Pro 7.02。简单的概括下功能,常青藤是用来批量打印的,pdfFactory Pro是用来虚拟打印的,因为我们需要打印出电子版的文件pdf而不是纸质文件,所以需要安装这个虚拟打印机。分别看下两款软件的功能介绍。



常青藤辅助工具系统 V4.05

       常青藤工作室开发的一款辅助绘图工具软件,可运行于AutoCAD、中望CAD、浩辰CAD及BricsCAD等平台,采用命令行和界面两种方式,操作效率高,所有参数均可以自动保存,同时提供最佳的系统参数缺省值,以便用户连续使用。软件主要功能包括:

(1)实体格式操作,支持实体批量居中、对齐和排列;

(2)图形符号绘制,支持常用图元及符号绘制,可指定绘图比例和坐标系;

(3)表格智能处理,支持表格计算和文本自动居中,并可与Excel/WPS 进行相互转换;

(4)标注快捷操作,支持标注快速创建和批量修改,可进行智能分析和自动对齐;

(5)实体批量修改,可以打断、旋转、缩放实体和曲线阵列操作;

(6)实体信息查询,实体信息快速查询,包括个数、长度、面积和角度等属性;

(7)文本常用编辑,支持精度处理,序号修改,方向调整和内容拆分等;

(8)图纸批量打印,支持多种批量打印方式,多份打印及打印到文件;

(9)图层快速操作,通过选择实体方式来快速的开关图层或进行其他操作;

(10)实体快速选择,按实体类型或所在图层等属性进行快速选择;

(11)绘图环境操作,支持图层快捷操作,捕捉设置记忆,编组快速处理等。

适用环境:win2000~win10,包括32/64位系统,适用于AutoCAD2000~2016。



pdfFactory Pro 7.02

标准版功能

创建 PDF 和打印到纸上: 仅 pdfFactory 允许不用打印两次而打印到纸上和 PDF 文件中。打印不需要 Acrobat。

多个文档整合到一个 PDF 文件中:通过创建一个包含多个内容的单独的 PDF 文件,增加了交换的方便。这个功能是自动的。

预览: 允许快速、精确地预览 PDF,包括 400% 缩放,不需要先保存文件也不需要用 Acrobat 打开。

预览:允许改变加密,内嵌字体,链接处理和书签而无需重新打印原始文档。

内嵌字体:确保文档中使用的原始字体能被正确显示,即使接受者的计算机中没有安装相应的字体。

页面插入和删除:允许在 PDF 文件创建前删除不必要的部分。这对于从一个长的报告、E-mail 和 web 页创建 PDF 文件有用。

通过 E-mail 发送:把 PDF 文件使用默认的 E-mail 客户端发送 。

自动保存:自动保存 pdfFactory 打印过的完整内容,所以你可以重新得到以前打印完成得 PDF 文件。

动态URL 链接:自定义类型、下划线和颜色的链接,单击你的鼠标来打开网页和 Email 地址。

简单的服务器部署:在服务器上做为共享打印机安装,请查看服务器版。

专业版功能

pdfFactory Pro 专业版包含了标准版本的所有功能,还增加了:

安全:加密和控制是否能访问 PDF 文件的下列功能:

防止打印 PDF

防止复制文本和图像

不输入密码无法打开

防止编辑(是的, PDF可以被编辑)

书签和目录表:自动或手动创建书签来在复杂文档中管理和导航。页码,页眉,页脚和水印: 可根据需要增加文档的页码,页眉页脚及水印。

创建PDF信笺:专业版中您可以把您的文档保存成信笺,进而应用到不同文档中。

整合的任务标签:显示所有任务并允许你重新排列它们。

自定义驱动: 把你的配置保存为多个打印机驱动,所以你对指定任务能快速选择它们。

设置初始 Acrobat 显示属性:例如缩放比例、层和标签配置。



 软件安装

打开链接下载两款软件到自己电脑上,我们开始安装软件。

常青藤辅助系统安装

常青藤安装步骤常青藤安装步骤

软件安装包解压后,根据上图的步骤逐步安装,软件安装位置可以根据自己需要选择,版本模式选在经典版,安装模式选择扫描安装,最后安装完成。接下来要注册下软件。

注册步骤注册步骤

打开cad,这里我选择的是天正带cad2016,打开后会有弹窗,选择一直加载,进入cad主页面后,找到常青藤工具条,点击工具条最后一个命令“帮助”——“注册辅助系统”,打开后复制本机序列号,打开软件压缩包中的“CQT_Keygen各版本通用.EXE”将刚刚复制的本机序列号“”到注册机中,注册机自动生成注册码,再将注册码复制到左侧的本机注册码后空白处,点击确定即可注册完成。注册完成以后软件就可以正式使用了。

pdfFactory Pro 7.02安装

pdfFactory Pro 7.02安装非常简单,下载软件到自己电脑,解压安装包,打开安装文件夹,找到最后的“安装注册.bat”双击,弹出出现语言选择,默认简体中文,依次点击下一步即可安装完成。

虚拟打印机安装虚拟打印机安装

打印操作

 软件安装完成,可以开始打印了,我以一张cad图纸为例做示范。打开需要打印的图纸。

需要打印的图纸需要打印的图纸

打开这张图纸可以看到19张图纸,将要对它进行批量打印。首先点击打印,首先进行打印设置。

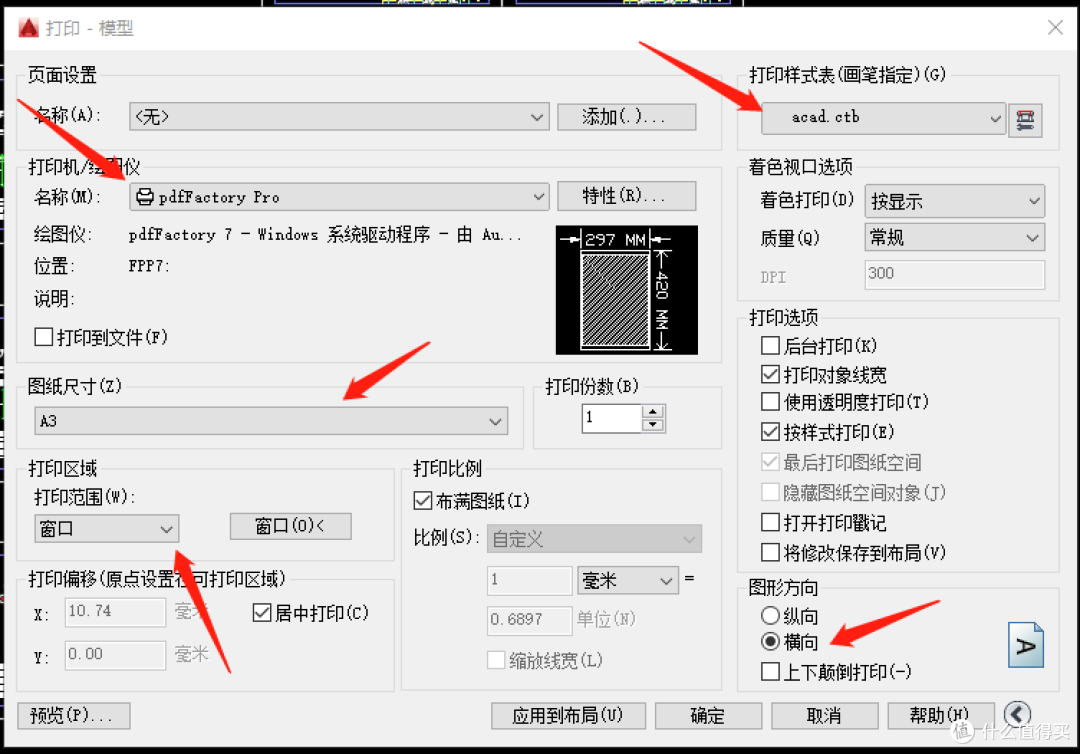

打印设置打印设置

在“打印机/扫描仪”这里一定要选择pdfFactory,再依次选择“图纸尺寸、打印范围、居中打印、布满图纸、打印样式表、图形方向”等打印设置,选择完成后点击确定即可完成打印设置。

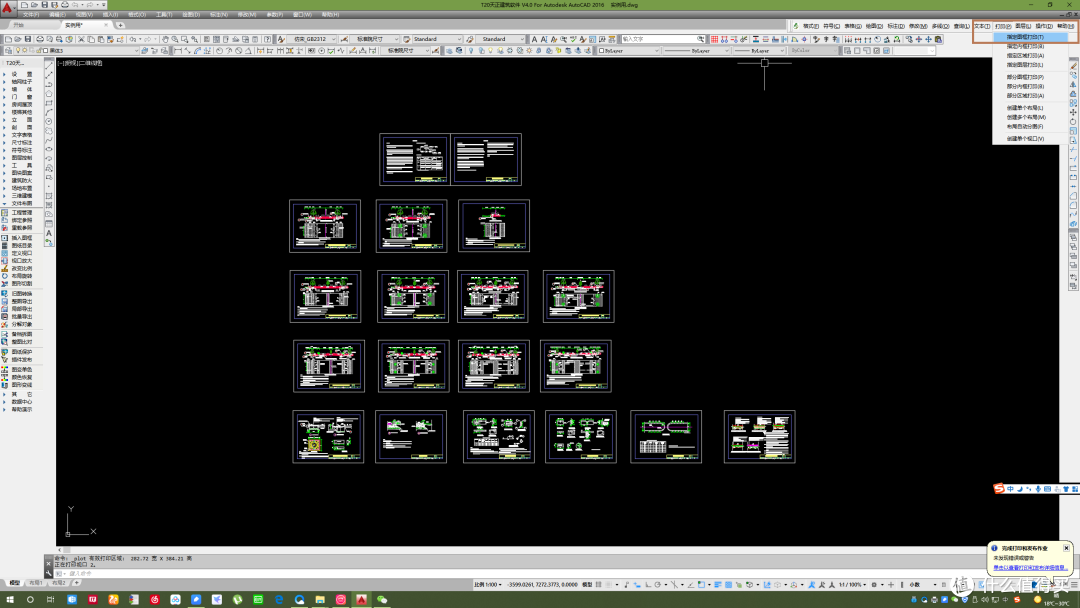

按图框打印按图框打印

接着选择常青藤工具栏里“打印”选项,下拉菜单中选择按图框打印。(按图框打印是常见的一种打印方式,当我们点击中选择将要打印的图框,软件会自动识别所有这种图框范围内的内容进行打印,在这里所有的图框必须是块的形式存在,不然软件不能识别。)

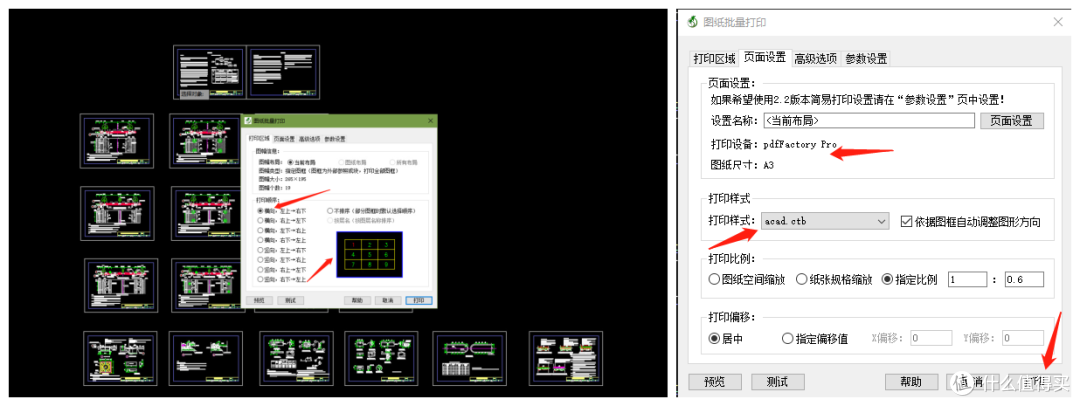

批量打印批量打印

选中图框后跳出弹窗,“打印区域”设置中主要设置打印顺序,右侧有对应的打印顺序示意图,简洁明了。继续点击“页面设置”注意查看打印设备是否是我们之前设置的“pdfFactory Pro”如果不是点击设备名称后面的“页面设置”进行选择。下方的打印样式根据需要选择,最后选择完成,点击右下角“打印”即可开始批量打印,不用再管。可以看到会有一个新的弹窗点击打开,来到虚拟打印机pdfFactory Pro的操作页面中。

打印成果处理打印成果处理

在虚拟打印机的操作页面中,就是这次打印的图纸文件,首先点击红色框的按钮,把图纸转换成缩略视图,这是可以看到我们的图纸是旋转了方向的,需要旋转到正常方向。只需要“trtl+a”全选所有图纸,然后点击红色箭头指示的旋转功能,旋转到正常方向后,“alt+s”保存即可,最后来看一下最终成果。

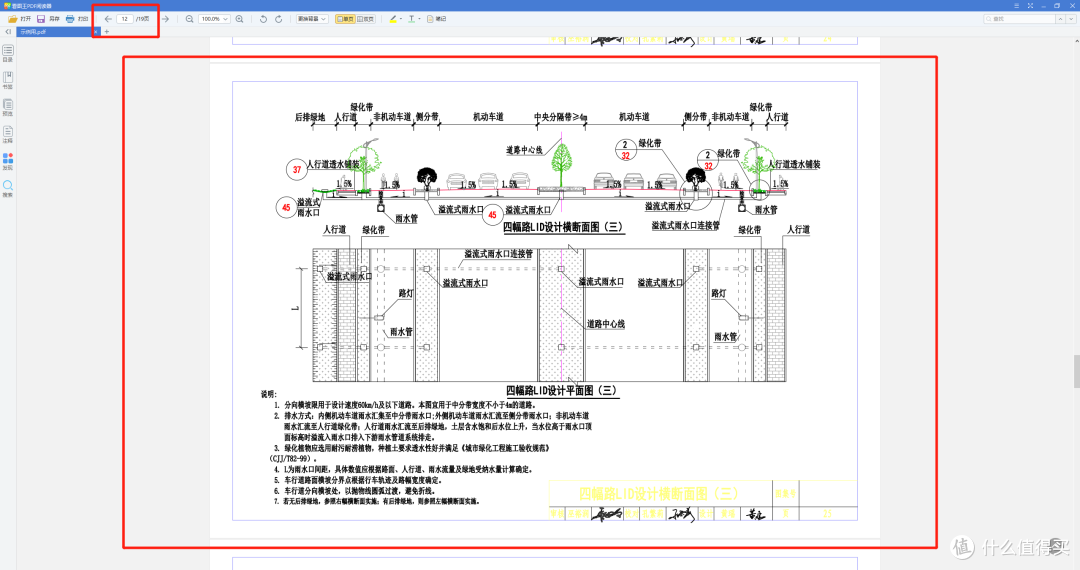

最终成果最终成果

一共19张图纸,图纸方向也正常,这样就完成了批量打印,这次选取的案例图纸数量不多,如果图纸数量巨大的情况下,每次都要选择单张图纸打印,无疑增加了许多重复工具和浪费时间,批量打印就可以很好的解决这个问题,而且将最终图纸保存为一个文件方便查看。

最后附上批量打印的全过程视频。
