低成本打造听音乐与看大片兼顾的家庭影音中心

一.拓扑图

一.总成本

• 电视：55寸sony 8000e，价格3691，购于苏宁易购双11

• 投影：奥图码528 4k投影，价格7000，购于某宝

• 辅料：线材99元，音响线90元，300元山寨幕布，号称玻纤布，120寸，缺点是不够平整，画面做横向移动时感觉有波浪感。

• 音响：雅马哈YHT-1840家庭影院 5.1声道七件套音箱套装,价格2030，购于某东

到此总成本13210，大约相当于一台SONY 65寸9系电视的价格

已有的设备:

• 台式机

• 移动送的4K电视盒(想办法装上了kodi 16后，成为了我的主力播放器)

• 森海HD600耳机

• 歌德 爱丽丝Mpro 老版耳机

• 便携解码耳放一体机

• MacBook air 2015

这些老设备都被我充分的利用了，不管我搞不搞家庭影院都要用到。如果你是音乐发烧友，一般也有一套自己的耳机系统，usb往移动盒子上一插就完事了，如果你不是音乐发烧友，yamaha1840完全够用了，所以这些不算在成本内。

二.达到的效果

• 音响小巧不占地；

• 盒子支持4k 60hz输出，支持HDR，播放五六十G一部的4K电影顺畅不卡顿

• 支持hdmi直通杜比和DTS到功放进行解码，原生输出5.1声道环绕立体声。播放测试蓝光碟，飞机从头顶的各个方向飞过时，声音定位很准确，低音也够用，只要不怕吵到邻居，把音量加大，震撼感说来就来；

• 支持通过盒子kodi播放台式机上FTP的内容，支持播放FTP上蓝光ISO文件；

• 支持通过机顶盒播放台式机上的dsf格式sacd音频；

• 支持播放环绕立体声纯音乐(dts格式，推荐2L厂牌的古典环绕音乐)，其他主流音视频格式更不用说了

• 支持usb线连接解码耳放输出数字音频；*1

• 支持双耳机；*2

• 支持3D。*3




*1：我 布了一根usb线，可连接电视柜的盒子和沙发这头的解码耳放。插上HiFi耳机，躺沙发上用遥控器操作盒子播放各种台机上的dsf音乐，非常惬意！

*2：耳放可以接两个耳机，和老婆可以一人带一个听音乐，晚上看电影怕吵到家人也可以用耳机解决，对于一些配乐很棒的电影作品，HiFi耳机可带来更丰富的声音细节，在音乐方面，家庭影院很难和HIFI耳机系统PK。

*3：移动机顶盒+kodi 16唯一的遗憾是不能配合我的投影播放3d电影，我使用装了Windows和Powedvd的Mac book air来做这个事情，完美播放台机上的蓝光3d ISO和mkv。当然也可以扛台式机过来播放3d，只是那样有些麻烦和搞笑，搬过几次不讲究！

三.折腾记

几年前装修时我其实并没有想着一定要搞家庭影院，仅仅是因为码农的职业习惯，为了易于扩展，装修时布了家庭影院的线，相当于预留了接口，但是并没有真正去实现这个接口，这大概就是抽象设计模式。装修本来就头大了，如果还要采购家庭影院，一是资金压力大，二是实在是没精力去折腾。布线倒是不需要考虑太多了，音响线、HDMI线、投影电源线，装电动投影幕布，和装修师傅交代清楚就好了。以后搞或者不搞家庭影院，都可以。

电视墙。白管走了hdmi线，光纤音频线和usb音频线，蓝管走的网线和音响线，还预留了一根空的线管接到了沙发后的弱电箱备用。

白色管道放有HDMI线、光纤音频线、USB音频线，蓝色管道主要是音响线和网线。

沙发墙走线

家庭影院可装可不装的状态

然而事实上，只要你布了线，挂了幕布，迟早会将家庭影院往家里塞的。

塞了家庭影院的样子1

塞了家庭影院的样子2

塞了家庭影院的样子3

 投影色彩可以，很少看到彩虹边沿，偶尔看到不影响观影，我家客厅距离大概最大投110寸，试放了黑鹰坠落，怒海争锋等斩获过奥斯卡音效奖的影片，以及2L厂牌的环绕音乐，雅马哈1840表现令人满意。

投影色彩可以，很少看到彩虹边沿，偶尔看到不影响观影，我家客厅距离大概最大投110寸，

头枕间放了个解码耳放，连接到电视盒子

解码耳放是一款不是很主流的CEntrance HIFI M8，强项在耳放上，推hd600可推得个不错的水平，解码最高192kHz。听古典用hd600，流行和摇滚用mpro，这是我作为音乐小烧的入门设备，也是退烧设备，没条件折腾了。

看大片用家庭影院，听音乐和看配乐好的电影我用耳放和耳机，声音稳得一批，如果家庭影院要同时兼顾看大片和音乐素质，达到同样的效果怕是得要花个大几万，还得考虑房间的声学设计。

四.部分器材链接

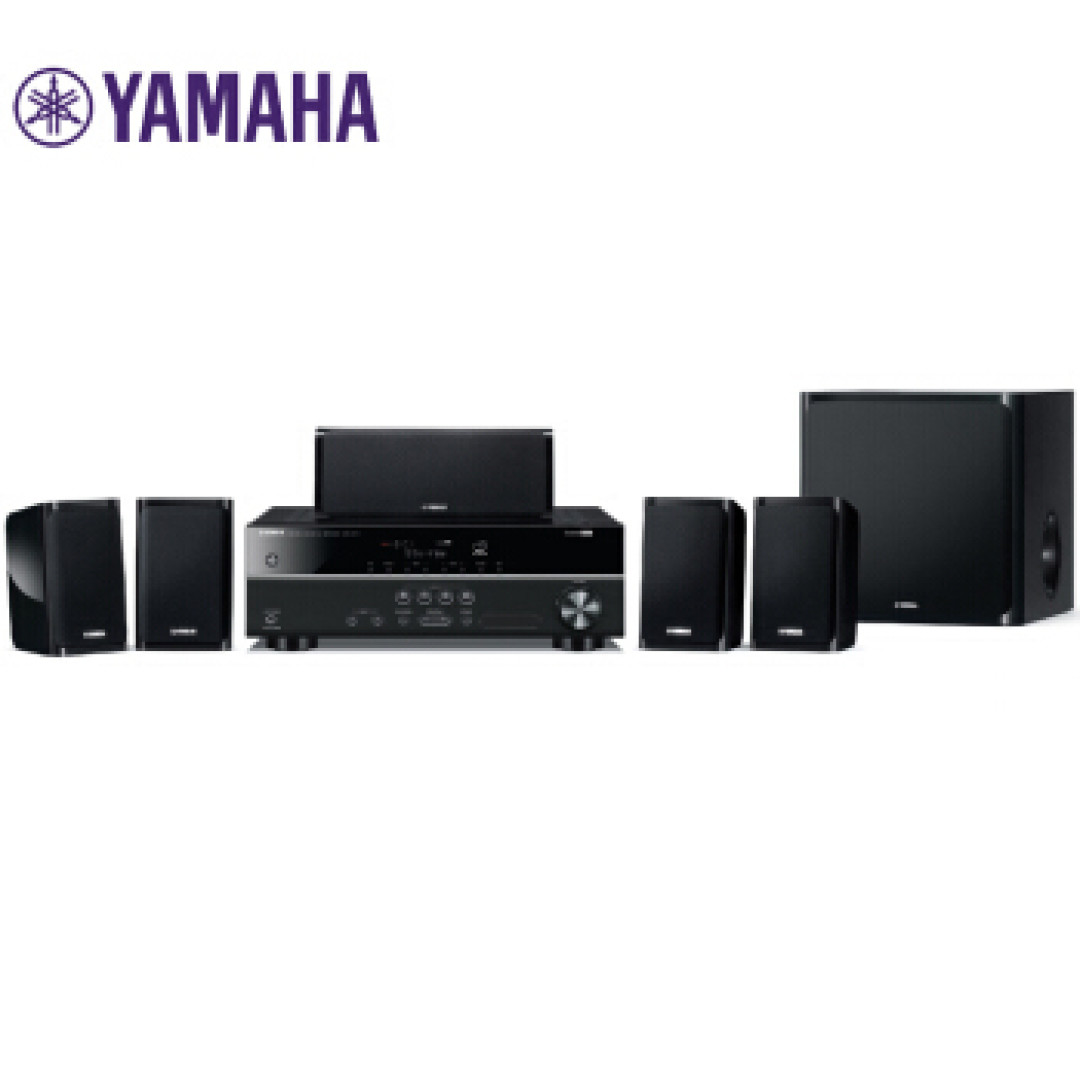

雅马哈（Yamaha）YHT-1840音响音箱家庭影院5.1声道卫星式影院七件套AV功放音箱套装2980元京东去购买



山泽工程级usb延长线2.0延长器带信号放大器无线网卡打印机监控摄像头鼠标键盘延长加长数据线5102030米m48.9元天猫商城去购买

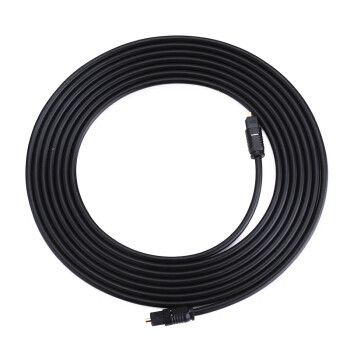

星遥博（Cinyobo）发烧级数字光纤音频方口SPDIF/TOSLINK接口连接器电视音响功放光纤黑色8米49元京东去购买

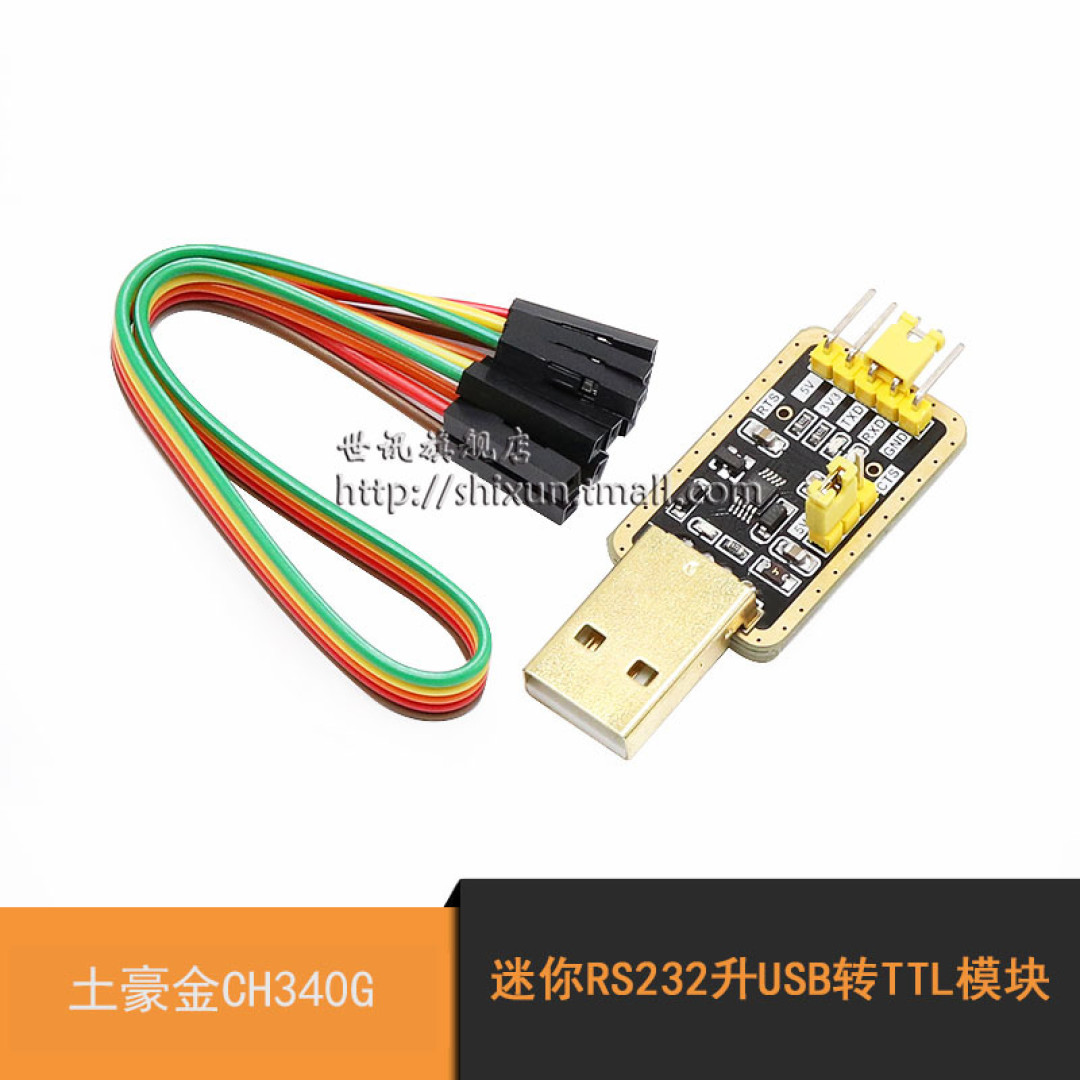

土豪金CH340G迷你RS232升USB转TTL模块转串口中九升级小板刷机线6.5元天猫商城去购买
