垃圾佬折腾笔记 篇一：HP Z228主板自测接口定义

声明：以下物品自费于小黄鱼平台购买，不与其他平台或商家发生商业关系．

太长不看版,找接口定义请直接拖到最后

前因:自组的NAS技嘉主板被折腾坏了修好手又痒收了一片魔改 i7-4750HQ,哪知技嘉主板不支持魔改U 这下心更痒了

一天逛小黄鱼捡垃圾，无意发现有卖家在卖HP Z228 Microtower Workstation工作站坏主机，查了下大致参数是1150平台的 好像还支持Intel AMT远程管理,还是5个SATA,还有4个PCIE可以扩展用!!!!!简直太符合心理预期了

认真研究了以下卖家发的图,主板看起来没有太大问题,想赌一赌!标价整机100块不包邮,以HP的做工箱子重邮费少不了,砍砍价老板也好说话60包邮把主板拿下了,当时老板想75块打包送风扇(想了一下自己风扇那么多多要个风扇做啥,也为后续奠定了后悔的眼泪,这是后话了),当时也没仔细研究主板各个接口,只是目测主板电源接口和普通主板不一样 心想到手再研究.就这样愉快的拍下来

过了漫长的3天信心念旧的主板终于到手了,仔细观察主板并没有大损伤没发现有磕掉小电容电阻啥的,只是前面板的音频接口和USB3.0接口针有点歪,这不算问题 心想捡到宝了!上手开搞~~~~~(图都是晚上拍的,凑合看

咦??这主板电源接口是怎么回事????HP给你吃激素过劲了吗?怎么长的不一样 普通主板是24PIN接口,这板子怎么是6针?还有一个6针PWRCMD的座子是啥玩意???卧槽? 大大的疑惑........还有CPU风扇孔距也不一样 CPU散热器粗测主板孔距大概是10*7.3mm的 手上的风扇完全用不上

赶紧开电脑查吧,官方主板手册没有引脚定义,基本一无所获 HP简直PC工业设计界的泥石流啊 一万个卧槽略过 仔细找到一篇关于HP主板6PIN引脚定义的介绍

兵分两路 结合首富家搜索主板型号找到24PIN转6针转接线 但是卖家说做线排订单时间长发货时间不确定,心想时间太久了就退掉了,再次小黄鱼入了6+6+4PIN原装电源 40包邮 看地址隔天能到,也行; CPU散热器一番比价还是找主板原卖家买吧,但愿能便宜点 结果30包邮.............比别的卖家邮费能便宜点,流下后悔的眼泪!!!!!!打脸的垃圾佬

---------------------------------------------------------------------------------------------------------------------

又过了漫长的几天电源和散热器到齐了,正式开搞!CPU散热器四脚螺纹是粗牙的应该是M3规格,装U装内存顺利开机了 BIOS有报错,看大致报错内容是面板的前置音频接口 USB接口没接,查主板手册512报错机箱后风扇没接

需要按F1跳过也能进系统,但是作为NAS主板每次开机都要插上键盘按F1吗???显然不可能的!再找原卖家买面板线吗?卖家已经不理我了(可能觉得我有病 ).....算了,折腾起来吧~~~

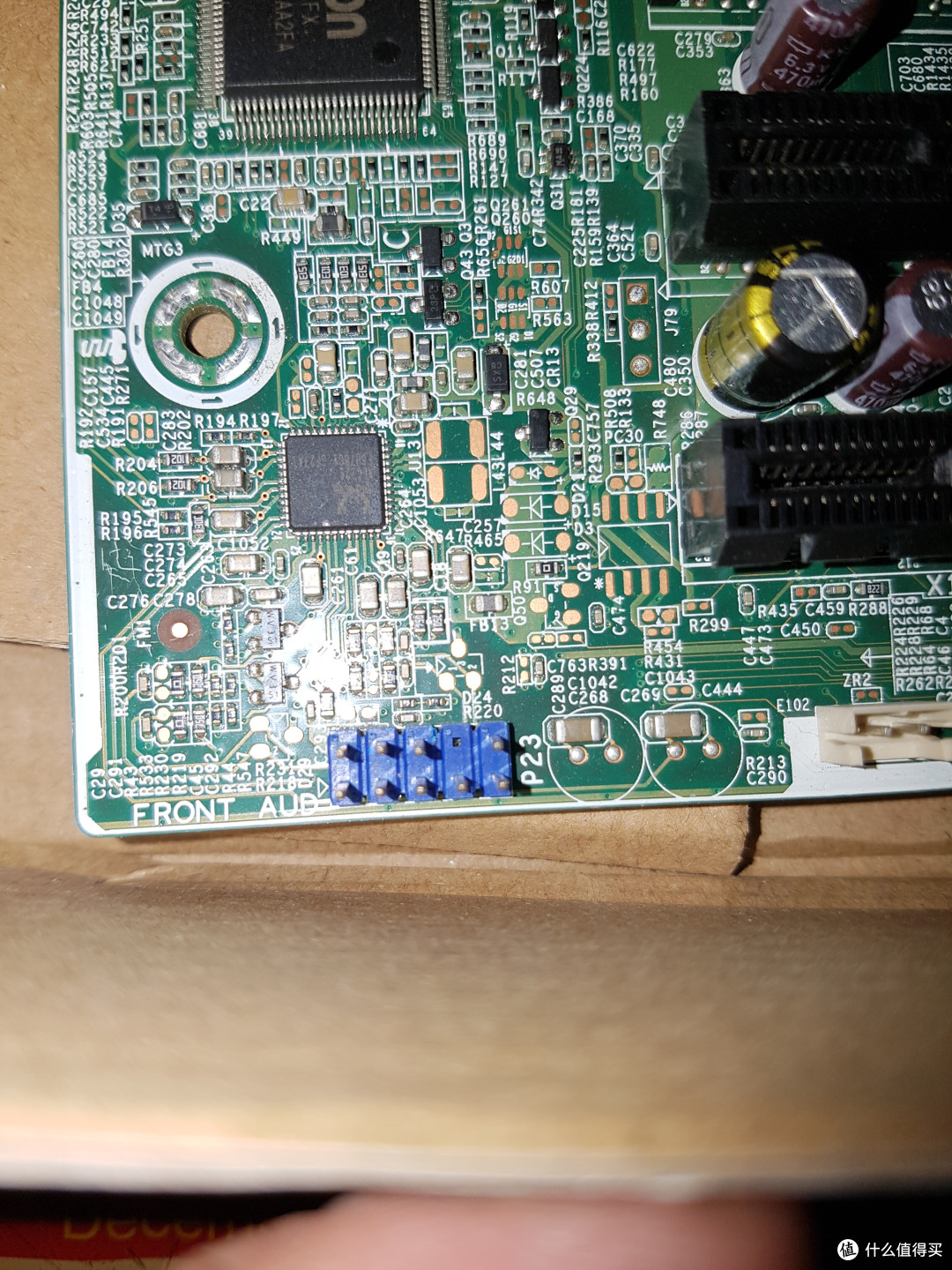

找了条前置面板的线插上BIOS可以认出U盘也能引导启动到PE系统,功能是正常的,再仔细研究P150 MEDIA接口10引脚是多出来的,有什么作用呢?万用表测量对地是3.3V的电压 根据报错内容想着面板线不会有什么机关吧,这个脚和+5V接会有电位差 应该不对,如果和GND短接呢 好像风险低好多吧 试试吧,一块主板不就60块钱嘛 老话说舍不得孩子套不到狼 找跳线短接开机,惊喜出现了921的报错没有了!这么说这个机关也适用于音频接口和USB3.0的嘛 但是USB3.0接口引脚那么多哪个才是呢,点亮主板用万用表排查出+5V和GND的引脚剩下的有一个就是机关了一针一针的点亮排查试错10引脚就是. 剩下的就是P23 FRONT AUD音频接口了,找出GND再和其他引脚一针一针试,试到最后一针4脚报错没了,原来机关就在身边

同时板子上这些反人类的接口引脚定义是什么呢?怀着作死和好奇的心理拆开电源发现电源风扇和512报错的P11 CHFAN2接口一模一样拆下来插上开机512报错没了,掀开风扇铭牌发现有引脚定义记下来,既然有了引脚定义还怕改不了风扇吗,只是座子防错挡块位置不一样而已 用其他3PIN风扇接上报错也没了 证明3PIN风扇可以替换,顺便把主板奇葩6+6PIN引脚定义抄下来,以后再来改(这电源要和普通电源相比要厚一些装不进机箱去,啥也别说了,说了就是泥石流 )以后再想办法改

这下所有报错都没有了 也不用每次开机按F1

---------------------------------------------------------------------------------------------------------------------

换上i7 4750HQ魔改U开机1801报错 纳尼?!BIOS居然没有微码.............又刷了几个版本的BIOS依旧没有微码 如果做NAS主板又要开机按F1,迟疑一下按F1就被BIOS强制关机 emmmmmmmm 无以言表 又要去学给BIOS添加微码 拖延症和懒癌发作至今还没有开始折腾 哪位值友愿意做有一份BIOS微码不胜感激!

总结:1150平台,C226芯片组,支持纯ECC内存,4条PCIE,5个SATA,Intel i217LM网卡 支持AMT远程管理 作为NAS主板来说 香!

缺点:接口奇葩,没有后挡板 需要自己DIY,没有M2 NVMe接口,最主要的是没有我的魔改i7 4750HQ的微码,有些ES的U也可能没有微码,差评!

前几天看到有HP Z230的帖子去下面吐槽HP主板接口另类无数坑,有值友问接口定义 于是有了这个帖子(严格来说是来张大妈处女贴 希望能过审),之前画的草图发上来怕大家看不懂 找了EDA工具画了简图(这工具不大会用,没找到合适的接口插件,凑合看吧) 希望能帮到对HP主板相同接口有同样疑惑的朋友,当然和对HP投来鄙夷的眼神 (各种接口定义为什么不在主板手册里写清楚)

最后奉上折腾成果:
