「门窗」,作为建材界最为混乱的地方之一,让大部分跑完门窗市场的装修小白不由心生感慨——真的是「贵的买不起,便宜的看不上」。

为什么这么说,主要是因为做得粗糙的家装门窗,简单来看就是四根铝合金型材 + 一片玻璃,小作坊一个人就能搞定所有东西;做得精细的,组角、拼接、排水每个地方都要去考究,安全、密封、隔音隔热都可以去优化,当然,价格也... ...

鹏哥接下来就通过几篇文章来盘点 10 处关于家装门窗——感动人心的却不为人知的细节和设计(篇三,本文讲加粗部分):

1、影响门窗强度和密封性的门窗组角拼接工艺——注胶角码;2、便于通风和高颜值的——内开内倒五金及它的隐藏合页;3、安全和维修方便的——外开窗转换框;4、门窗竖向加固的——加强中梃和窗框拼接加固用的——加强拼接; 5、影响颜值和性能的——配套塑料件;6-7、门窗隔热、保温细节:腔体填充、隔热条也有区别、三玻两腔及 low-e 玻璃、玻璃暖边条;8、推拉窗的密封细节:毛条选择和穿接工艺、防风块、排水设计9、阳光房的:隔热方案设计; 10、 门窗扩建设计: 自制窗台;

该系列文章通俗易懂,装修小白们阅读完后一可大致了解什么门窗产品才算安全、性能上优异,二可在选购两款价格差不多产品时,选有依据,三可酌情依照表单选择心水的门窗(价格肯定贵些,但太贵也不值得了,主要讲究性价比):

06-07 门窗隔热、保温细节

门窗的隔热、隔冷,同属于一个概念——保温性。当门窗在关闭后有足够的密封性(产品过关)和安装时窗框四周以及窗框拼接时的缝要填充发泡剂后再在外面打密封胶堵缝,不留缝隙(安装到位)两大前提下,是能做到基本的保温需求的,我们也可以通过一些「增项」的配置,提升它的保温性能:

6.1、腔体填充——防止冷凝水利器

腔体填充是指,在断桥铝隔热条腔体、玻璃与窗框接触的「腔体」内(▽ 见下图左边的样角)填充隔热材料(聚氨酯发泡剂、PE / XPE 隔热棉等),以提升门窗的整体保温、隔热性能。

它是一个「时髦的高级货色」,一般应用在「千元」以上系统门窗里:

(隔热条腔体填充示意图;)(隔热条腔体填充示意图;)

断桥铝门窗在密封严密情况下,通过型材传热途径如下图所示。隔热棉的作用就像被子,将热传递缝隙填充热导率很低的材料,从而阻止了室内外铝合金之间的热量传递,进而提升保温隔热效果。

篇三 | 家装门窗十处细节与设计——门窗的保温、隔音、排水细节

选购「腔体填充」的注意事项:「腔体填充」最大的用处是降低断桥铝门窗型材部位的热量损失,故而在冬季可以比较有效的减少冷凝水现象,建议装地暖并且不常开窗长期使用空调续命的家庭合理选用。

6.2、隔热条——断桥门窗产品隔热前提

已知,门窗型材热量流失的三种途径热传导、热对流、热辐射中,固体间的热传导流失的热能占比最大,因此隔热条相对越宽,形状「越科学」它的隔热保温能力越突出。

(门窗型材热量流失的三种途径比较,图源公众号:泰诺风;)(门窗型材热量流失的三种途径比较,图源公众号:泰诺风;)

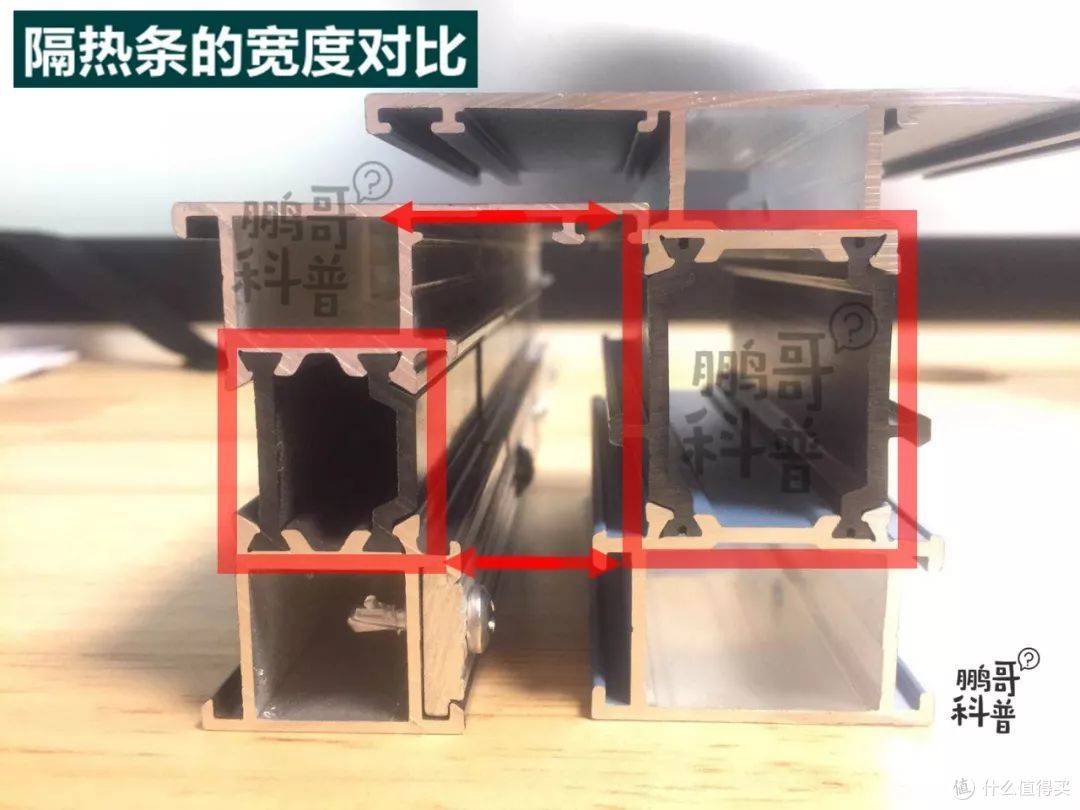

差不多的门窗产品,隔热条越宽,热量流失速度越慢(热量流失速度越慢,有计算公式在此不赘述),相应的产品隔热性能就越好,当然隔热条的宽度是在保证安全前提延展:

篇三 | 家装门窗十处细节与设计——门窗的保温、隔音、排水细节

除了宽度,装修小白在选购「隔热性能好的门窗」时,还可关注隔热条的形状,它们大致有 I 型、C 型、T 型、空腔型这 4 种形态:

篇三 | 家装门窗十处细节与设计——门窗的保温、隔音、排水细节

选购时看到 I 型先低看一眼,因为 C 型隔热条的热传导路径要比 I 型条要长,热量流失速度更为缓慢;看到 T 型先高看一眼,因为 T 型隔热条的出现,实现了中间胶条与隔热材料搭接,从让让整体的隔热设计更加完整。有追求的就找腔型体,把门窗型材热量流失的三种途径都给解决了。

不过嘛,消费者对隔热条的追求,不必太过精益求精,因为型材在整体门窗的热量流失比占 20-30 % 之间,占大头的还是玻璃。恩,不错,可以完美切合主题——「贵的买不起,便宜的看不上」。

篇三 | 家装门窗十处细节与设计——门窗的保温、隔音、排水细节

7.1、三玻两腔及 low-e 玻璃——门窗增配的最合适选项

既然提到了玻璃,就来说说高性能的节能玻璃,近期发布的中国建筑玻璃与工业玻璃协会团体标准《高性能节能玻璃技术条件》T / ZBH 011–2019 中规定:高性能节能玻璃,是指采用镀膜、中空和真空等工艺技术制备,具有显著保温隔热效果的建筑用玻璃制品。

三玻两腔,有两个「空气层」,相当于两块中空玻璃的叠加,隔热保温性能更优越,非常适合国内的北方地区:

(中空玻璃与三玻两腔 or 双层玻璃与三层玻璃图解;)(中空玻璃与三玻两腔 or 双层玻璃与三层玻璃图解;)

为什么中空玻璃(泛指)属于节能玻璃:对于玻璃来说,上面的提到 3 种能量传递方式热传导、热对流、热辐射中,最主要的「能量流失」方式是热辐射,占到了 50-60 %(其余二者分别占比 20-25 %)。中空玻璃借助,中空层的空气传热系数低的特性,相比于同等厚度的单层玻璃,大大降低热辐射中的「能量流失」,从而跻身节能玻璃的行列。

而想要三玻两腔达到最佳性能,注意两点:一、每一层中空层宜在 9-15 mm 之间,注意,是每一层;二、惰性气体比普通空气填充性能更优,惰性气体中又以氩气性价比最高(氪气虽然导热系数更低,但价格贵,一般玻璃深加工厂也不储备)。

Low-E 玻璃,即低辐射镀膜玻璃,因其所镀的金属膜层(银、铜、锡等)具有极低的表面辐射率而得名。其镀膜层具有对可见光高透过及对中远红外线高反射的特性,使其与普通玻璃及传统的建筑用镀膜玻璃相比,具有优异的隔热效果和良好的透光性。

篇三 | 家装门窗十处细节与设计——门窗的保温、隔音、排水细节

简单地说,家装 Low-e 玻璃就好似你平时开车带一个偏光镜一样——「不影响你开车,只是帮你过滤掉了强光」,它提升了玻璃的隔热保温性能(可以让中空玻璃导热系数降低 0.8-1.0 w / ㎡k)。

也牺牲掉一部分透光性,家装普通白玻透光率在 85 %-90 % 左右, Low-e 透光率可低于 50 %,可高于 70 % ,像透光率在 70 % 以上的高透 Low-e 对采光不会有太大影响,或者说这个影响是你人感觉很难察觉出来的。

因此选购 Low-E 玻璃,要注意三点:(1)它是一种玻璃的镀膜工艺,当你在选购隔热保温玻璃时,可以要求老板为你的任意玻璃升级为 Low-E 玻璃;(2)Low-E 玻璃会遮挡部分可见光(影响室内采光),根据透光率的不同,可分为高、中、低透(70 % 以上、50-60 %、50 %及以下),可根据家中的采光需求自行选择,资金充裕,还可选择透光率更高的超白玻原片做的 Low-E 玻璃;(3)一般安装时,北方 Low-E 层在靠近室内,南方 Low-E 层靠近室外。

7.2、玻璃暖边条——寒冷地区中空玻璃的好搭档

上文说到,玻璃是整体门窗的热量流失的大头,即使中空玻璃的出现大大提升了门窗玻璃的保温性能,也还有很多的改进空间:例如常规的中空玻璃铝隔条,它隔热性能并不好,因此在一些冬季寒冷地区,大大拖了中空玻璃的后腿。

相应的研发人员抓耳挠腮,想出了一个和「断桥门窗用隔热条隔热保温」有异曲同工之妙的方法——将中空玻璃的金属铝隔条换成导热系数更低的材质(例如:聚丙烯+不锈钢),从而在两片玻璃间也形成一个「断桥」结构,一下子将隔条的导热系数降低了几十倍,并把这种中空玻璃间隔条命名为——暖边条(其导热系数不大于 0.007W / K 称之为暖边条,铝隔条为 0.1120W / K)

篇三 | 家装门窗十处细节与设计——门窗的保温、隔音、排水细节

它最大的用处是,如果将它应用在寒冷地区(如:冬季室温低于 0 ℃)、冬季室内外温差大的家里(如:家里装有地暖或冬季一直开空调),能够降低玻璃的热量流失,而且门窗两面的温差不会太大,从而达到保温效果和避免玻璃结露现象:

(暖边条防止结露示意图,图源:公众号泰诺风;)(暖边条防止结露示意图,图源:公众号泰诺风;)

这是鹏哥总结的门窗隔热保温 4 大法宝,玻璃、隔热条、腔体填充和暖边,都有用,都得加钱。

篇三 | 家装门窗十处细节与设计——门窗的保温、隔音、排水细节

08 推拉窗的密封细节:毛条选择和穿接工艺、防风块、排水设计

看到这里,或者追到这里(篇一和篇二鹏哥一个月前就写好了),你可能会想揍我,洋洋洒洒几万字,难道「家装门窗十处细节与设计」真的就没有操作性再强点,买到就是赚到的东西吗?

有滴!接下来三章,注意记笔记!先来看看鹏哥数年经验总结的选购推拉窗时的 3 个法宝:

(1)查看推拉窗产品的毛条穿接:推拉门窗扇就像倒立的「凹」字,推拉门窗框就像两个(一般是两轨)并排的「凹」字,扇与框之间会存在 4、5 mm 的空隙。如果这个空隙没有任何东西进行填堵,那么室内外的灰尘、空气、声音就会从这个缝隙进行传递。安装在门窗扇上的毛条可以堵住缝隙,大大减少进风量——

篇三 | 家装门窗十处细节与设计——门窗的保温、隔音、排水细节

看推拉窗毛条穿接有三点,一看有没有毛条(市面上不穿毛条的真有),二看穿的毛条「合不合身」,太短,还是有缝隙,穿了等于没穿,太长,也不是效果就好,会影响日常推拉;三问毛条材质,只买硅化毛条,寿命更久,不容易掉毛,硅化处理过 + 塑料片的「硅化夹片毛条」是密封性更好的毛条,挡缝能力更强。

(△ 毛条三连问)(△ 毛条三连问)

(2)查看有没有防风块:窗扇重叠部位的防风处理以及重叠部位对应的轨道凹槽的防风处理,也是衡量这款推拉窗产品好不好的重要指标,这二者之间的「夹缝风」和「过堂风」,除了需要上面说的毛条来解决(▽ 看下图):

(△ 毛条解决夹缝风)(△ 毛条解决夹缝风)

过堂风,就需要需要一个「塑料件神器」——防风块来解决了:

篇三 | 家装门窗十处细节与设计——门窗的保温、隔音、排水细节

它安装在推拉门窗扇重叠部位的上下轨道位置,能起到减少轨道漏风量(过堂风)的作用。

(3)看排水:推拉窗的排水孔算个一个密封大难题,它盛产「见光风」:

(排水孔的见光风;)(排水孔的见光风;)

想要解决「见光风」,就看推拉窗有没有「排水孔盖」,或者更加高级的「隐藏式排水」(排水孔藏在结构中,提升了密封性能):

(排水孔盖和隐藏式排水示意图;)(排水孔盖和隐藏式排水示意图;)

窗型一直是装修小白选购门窗的热点话题,推拉窗适合用于家里厨房、洗晒阳台、阳光房等地,它的性价比主要看密封性,掌握这 3 处推拉窗的密封细节,能帮助你在同价位推拉窗产品中选到最优解。

09 阳光房的隔热方案设计

阳光房的隔热方案有很多,遮阳膜、遮阳帘、德高瓦都能应用于阳光房遮阳,他们之间各有优劣势,本章鹏哥就以分析原理的角度推荐两个可行性最为优异的方案:

(1)「遮光」原理:我们已知,太阳能量的 40% 来自可见光区,因此「遮光」是隔热的重要手段。其中遮光又分为两种,室内遮光(布帘、遮光帘、蜂巢帘等)和室外遮光(德高瓦、树脂瓦、隔热棉等),。装在玻璃上侧的室外遮光要优于玻璃下侧的室内遮光,你想啊,光都照进室内了,效果肯定大打折扣。

(2)「传导」原理:除了要「遮光」来防止太阳辐射直接进入室内,还应该防止热量的二次传导进入室内的,因此可在阳光房的防水平面(就是玻璃),以及玻璃下面的隔热保温层下点功夫,防止热传导。在玻璃上,我们可以采用中空夹胶玻璃 + Low-e 的做法(遮阳膜的成本不算低,故建议在一开始选择阳光房玻璃时就用中空夹胶玻璃来做),在隔热保温层采用隔热挤塑板(地暖保温材料)。

(3)最理想的方案:在阳光房设计之初就考虑了遮阳和采光的结合(▽ 见下图),这样就只需要选配好玻璃的种类,不必牺牲阳光房夜晚能躺着看星星的功能:

篇三 | 家装门窗十处细节与设计——门窗的保温、隔音、排水细节

(4)当然,如果家里的阳光房充当生活阳台(如包进房间使用,洗晒阳台隔热要求就不高了),又或是阳台本身就有顶。根据以往的施工经验,推荐两种「德高瓦阳光房隔热方案」,先看第一种:

阳光房顶面不做玻璃,它的「德高瓦阳光房遮阳方案」:

篇三 | 家装门窗十处细节与设计——门窗的保温、隔音、排水细节

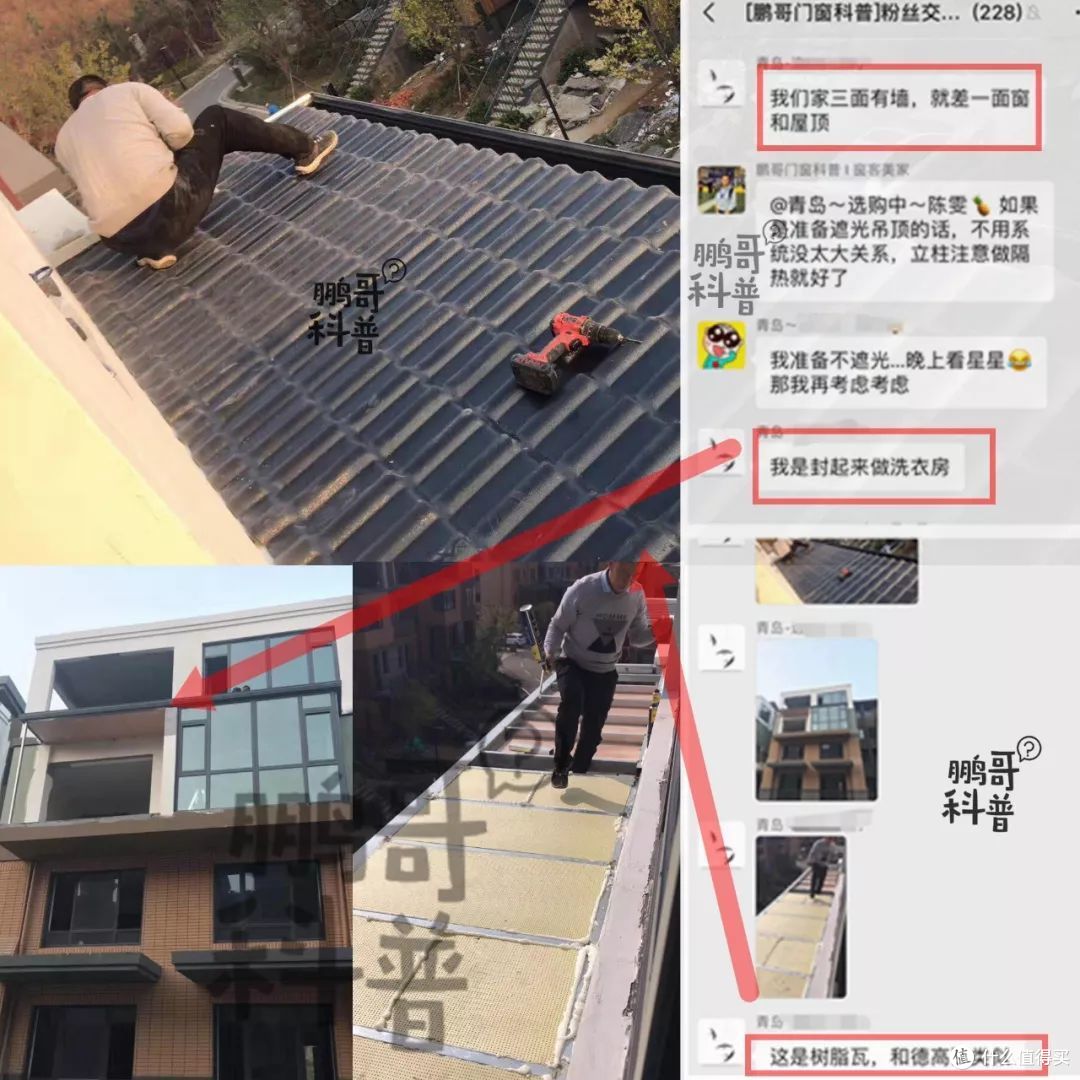

粉丝群有位强悍的鹏哥迷妹(哈哈哈,猜的)自给自足,提供了真实案例:

篇三 | 家装门窗十处细节与设计——门窗的保温、隔音、排水细节

再来看看第二个,当阳光房顶面是玻璃,它的「地暖式阳光房遮阳方案」:

篇三 | 家装门窗十处细节与设计——门窗的保温、隔音、排水细节

下面是鹏哥记忆深刻的安装案例,40 ℃ 高温下和师傅坚持了两天,大瓶矿泉水喝了不下 10 瓶:

篇三 | 家装门窗十处细节与设计——门窗的保温、隔音、排水细节

这两个阳光房遮阳方案各有优缺点,「德高瓦阳光房遮阳方案」的优势是效果好,缺点是自重大,承重层用镀锌钢易生锈腐烂,施工工序多,工期较长,综合成本较高;「地暖式阳光房遮阳方案」的优势是自重轻、美观性高,缺点是承重层成本高(铝合金比钢材贵3、4倍),同样规格情况下的承重量不如钢管焊接,玻璃成品施工要求高且有自爆风险,整体隔热性能不如方案一。

这两个方案在施行时,还有 3 点注意事项:(1)阳光房的改造前提是你已经合法争取到「我家露台我做主」的权利;(2)防水层一定要和原建筑墙体做好防水,不然渗水维修很麻烦(需要掀玻璃上隔热层,拆玻璃下吊顶等);(3)地暖式所选隔热材料一定是耐高温阻燃型,防止意外发生。

10 门窗扩建设计:自制窗台

本章开启前,先做个事前声明,「自制窗台」和阳光房一样,属于「违建」,需事先征得有关部门同意;同时鹏哥并未鼓励所以房子都来学习,「自制窗台」能应用的范围小,不符合条件的看众权当看个热闹,杠精请绕道。

自制窗台的案例来自一个老小区,因为该小区建造年龄久,采光、户型差,窗台、防雨屋檐窄,导致了厨房阴暗逼仄,十分不利于生活。也幸好房子在二楼,厨房室外有个露台,满足了「自制窗台」的施工条件。施工效果如下图 ▽:

篇三 | 家装门窗十处细节与设计——门窗的保温、隔音、排水细节

在原有窗台外部搭接一个镀锌钢架,使窗台顺利外沿。接着在这基础上,安装窗户和窗顶。这样既增大了窗台面积缓解了厨房太小的压力,又增加了采光效果。

篇三 | 家装门窗十处细节与设计——门窗的保温、隔音、排水细节

从上图,可以看到一些注意事项:

(1)中空夹胶玻璃顶:顶部用中空夹胶玻璃,主要是为了保证安全(和阳光房顶一个道理,碎了也不脱落)和防止冷凝水现象。此外设计时要考虑开扇位置,例如上图只有右边一个开扇,因此中空夹胶玻璃顶右部特意留长,起到帽檐的作用,防止开窗时雨水落进室内。

在安装时还需注意夹胶层在下面,中空层在上面以及玻璃顶要留有坡度,便于雨水顺利下落。

(2)窗型和开窗位置:视情况而定,该案例中,因为正前方和右侧靠近邻居家,左侧是通风口,所以将窗开扇做在左边,提高通风效果。

开扇的目的是保证室内通风,它开启的面积无需过多,例如上图,厨房本身不大,因此开一小扇足矣。(国标中规定厨房开扇面积不小于厨房地面面积的 1/8 即可 )此外,注意把手的操作位置要方便室内操作,而且因为室内窗内有些宽,所以在门窗商家量尺寸时就要特别考虑把手位置。

(3)磨砂玻璃:上图的磨砂玻璃选择主要是因为与邻居家靠得太近,为了增强隐私性,它还可以选择中空玻璃内置百叶窗

(4)密封胶:「自制窗台」要特别注意密封和防水,因此密封胶一定要是大品牌,而且监督工人在整个结构边边角角,每一处都要打上足量的密封胶,这样才能尽最大可能保证入住后不出现渗水现象。

(5)镀锌钢架:它主要起到了支撑作用,选择镀锌钢主要因为它有防锈能力。除了要选择经验的工人制作钢架外(保证膨胀螺丝安装到位,部分空心砖墙需要用对穿螺杆来加固),还需切割与焊接面还要做好防锈处理。

至此,家装门窗十处细节与设计就更新完毕了,感谢阅读和支持!
