全DIY打造带鱼屏4L小钢炮组合

关键字：三星LTM340PY03; DIY显示器； 4L小钢炮；K39; I5 8500; EVGA 1063;

1. 思路及原因

2. 硬件海淘过程以及建议


3. 显示器面板以及驱动板选择

4. 显示器支架设计以及组装

5. 驱动板功能介绍

6. 总结

1. 思路及原因

事实上就是性能与体积。ITX崛起让我这一部分笔电玩家不再纠结于各种笔电模具。开始放眼于目前各种便携ITX。其实五月份已经搞了一台A4水冷机箱。总体来说非常满意，但体积还是略大。翻阅某宝其实4L机箱已经很成熟了，最后因为机箱活动搞了个K39。至于准4k的带鱼屏这是个怨念！相信肯定有很大一部分值友在618最后那几天因为无券原因没法买心仪价低显示器而心烦。作为某东plus，我618就没抢到什么好价。力度来说某宝甚至更胜一筹。回归显示器，我当时看中了是的就是带鱼屏的c340。放弃的原因一是因为无券，二是边框停航母以及使用中莫名的异响。当然这也有可能是小部分问题。价格放在那里，我可以先把我的结论写了，diy其实并不一定能比c340更便宜。你可以看作是一个捣腾的过程。

• CPU：i5 8500散

• 主板: 技嘉b360n itx

• 内存：幻光戟3000 8x2

• 显卡：evga 1063

• 硬盘：m.2 阿斯加特256g

• 散热：hp400

• 电源：1u

• 机箱：k39




购想思路就是坚决不用改bios板。工作必须要稳定。i5老老实实ddr4，i3性价比选ddr3。看很多群里小伙伴优先选z170，当时候海淘360itx只需550还要什么自行车。618 阿苏斯800多的360i也不错。我的另外一台就是败家之眼的，老实说我可以花价格买服务，但是我对败家之眼并不满意尤其是我的z370itx反厂维修也不给我更换！本来打算2133内存就算了，结果幻光戟降价618淘宝那一波真的还是可以的，所以就买高一点吧。实际使用在b360会在2666这个段. 这是u＋360板决定的。至于显卡，1050ti我是犹豫了一下，考虑出差能搞点单机就上了1063。evga全球联保除了公版信仰简直所有显卡首选没有之一！电源1u跑不了，这个都是二手回来重新卖的。所以如果你有动手能力咸鱼80收然后自己裁剪线材也不是不可。至于cpu，618我是拒绝的。8400九百的价格已经一去不复返了，按照某商说法，贸易战导致cpu提货价上涨以前都是亏钱冲量！这个我是不怎么信的，毕竟手上的货也不可能就那么点。说起亏本这让我想起了摄影界宝丽来。这么多相纸都是不同型号机器在生产。当年的即使显影技术就真的是亏本让你玩。倒闭后的后时代富士比较精明！instax无论是wide还是小相纸都是同一生产线生产，保证了成本。这也是为啥富士要把packfilm端掉继续卖instax。好了我又偏了，按照购买当时的行情8500比8400多100的情况下，选择8500还能保证模拟器那部分不被阉割。阿斯加特，还说啥呢？阿斯加特都炸了！买一片就能拯救一下雷神！好了不开玩笑~阿斯加特许多值友说有掉盘危险。目前还没有遇到过，但是有一点我能确保的，就是在某东买。至少有效期换货还比较靠谱。

• K39机箱尺寸：18*10*22cm 3.96L 全铝合金。

• 主板限制：17*17cm itx主板

• 散热器限高：39mm高以内。

• 显卡：180mm长以内，131mm高以内，可以上技嘉1070、1080 mini itx显卡。

• 电源：150*80*40 标准Flex电源，建议短模组或者内改版本


2. 硬件海淘转运建议

硬件海淘首选可以支持全球联保的，然后或者参考一下居住当地的商贩看有没熟人送保。再次提醒血的教训，第三方这种个人商铺卖的其实和你在某宝买没有任何区别。所以一定要选择自营靠谱的。已经有不少第三方一看是转运公司地址就发残次品！选择自营**起来也方便点。转运这一次我试了一下顺丰的SFBUY。最初关注它是因为我想海淘外星人显示器（穷 最后没买）。众所周知外星人都不轻，他们家在尺寸以及重量方面放得比较宽。然后我就发现了一条不寻常的自提！这货竟然可以从澳门自提！于是我抱着试试的态度就自提了显卡和主板，还是找亲戚自提的。实际下来天数并没有特别的快。但是这个有个好处，就是能合理~哼~非常时期这个不说那么明白以免断了各位值友的后路。目前海淘别家是有3k内包shui的。所以你要买超过3k的就要老老实实给额外的。其实算下来也是不便宜。如果你选这家自提又比较近珠海那这个就很划算了。实测最终是走香港回澳门的。所以能香港自提的也就没必要去澳门拿了。当然我个人觉得澳门方便，只要不去景点人少还是舒服点。

3. 显示器面板以及驱动板的选择

看到这里应该你对自己想要的都很了解。显示器选择跟你显卡有关。如果你是1050ti游戏玩家，抱歉你选4k屏这个玩游戏会让你生不如死。选择合适屏幕非常重要。diy适合稍微高端一点的。2k的diy个人觉得没有任何的必要，厂商的价格战能让更多消费者受惠。自己diy如果你能力不是特别强一是没有保修，二是有很大风险。这不仅仅是最初邮寄的碎屏风险，还有安装以及使用时候的。所以操作需谨慎。

驱动板，这个要看自己个人需求。例如我选的需要有hdmi和dp。我个人是不需要dvi vga口。还有就是不需要显示器自带声音，清楚这些那显示器的组合就好办了。剩下的就是选择面板找驱动板的组合。如果追求性价比可以两样分开买，这样价格能达到更低。但是我个人建议还是买一套的。至少出现问题你不用分别发回检测。

运输 虽然很多屏幕商都极力保证会包装好。但是运输途中受太多制约了。例如广东这边的雨水。分分钟显示器就呵呵了。所以，有能力的先联系一下自己当地的液晶屏幕商面刚一下！这样你可以带着软件先测试屏幕，二是自提可以规避各种运输途中的风险。如果实在是没条件，那选择一家好点的物流公司。至少不会扔家门口就走人的。

谈谈面刚感受 液晶屏商也是做批发生意的。大家说话基本就是直接报价直接报要求。也不多说啥。基本上敢过来直接买的也是明白人。忽悠这样没意思。我是找的广州本地的液晶商，直接说上门看货。屏幕没啥问题所以直接就拿下了。屏幕是保修半年，驱动板两年。

4 . 显示器支架设计及组装

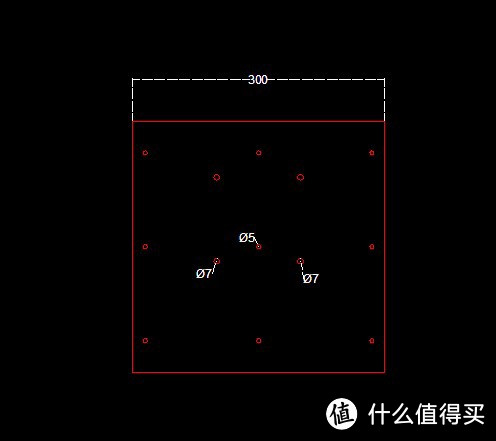

其实显示器买回来我是就直接摆放床头桌子上用了一段时间，因为曲面的关系其实也不用支架就能立起来。但毕竟还无法移动还是不太方便。曲面显示器要弄支架这个确实步骤有点繁琐。我就不提过程了，直接上最终的方案。同样也适用于别的面板。看过太多的亚克力背板。抱歉我实在不能接受这么薄的亚克力来承重。所以我画cad定制了一块3mm厚的铝板。不会画的值友其实可以去b站找点视频。其实看两堂课基本操作都会了，画图一定要画精确，某宝来图定制是不会帮你去修整的。想要价格低且不要反复修改。精确很重要。

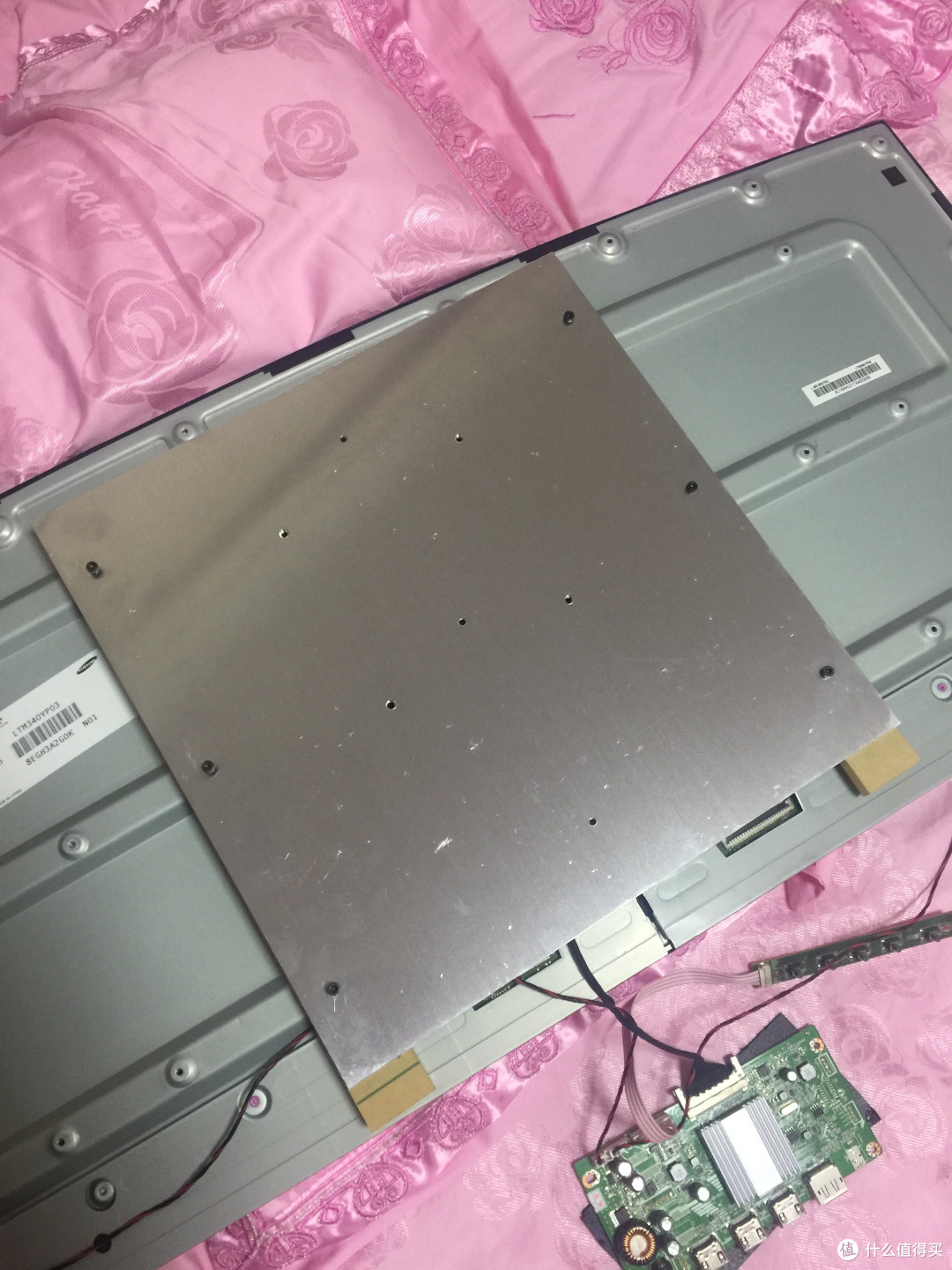

然后用两条粗的亚克力条来垫高两侧。这样就可以和铝板在同一平面上。最后我去掉中间横着两条。原本是想垫一下的 后来发现铝板足够承重。这里要说一下，很多卖亚克力材料的都不贵，自己买个电磨机打个孔比直接某宝来图定制要便宜。最重要电磨机以后还能在别的地方使用。螺丝就更加不用说了。m3螺丝去年买了一堆今年都没用完。多备一点也是好的。

然后需要用两个主板铜柱垫高驱动板来避免与铝板过度贴合，最后在上班再diy一款亚克力板做阻挡作用。用于避免误触碰！（都是diy剩下的边角料 ）

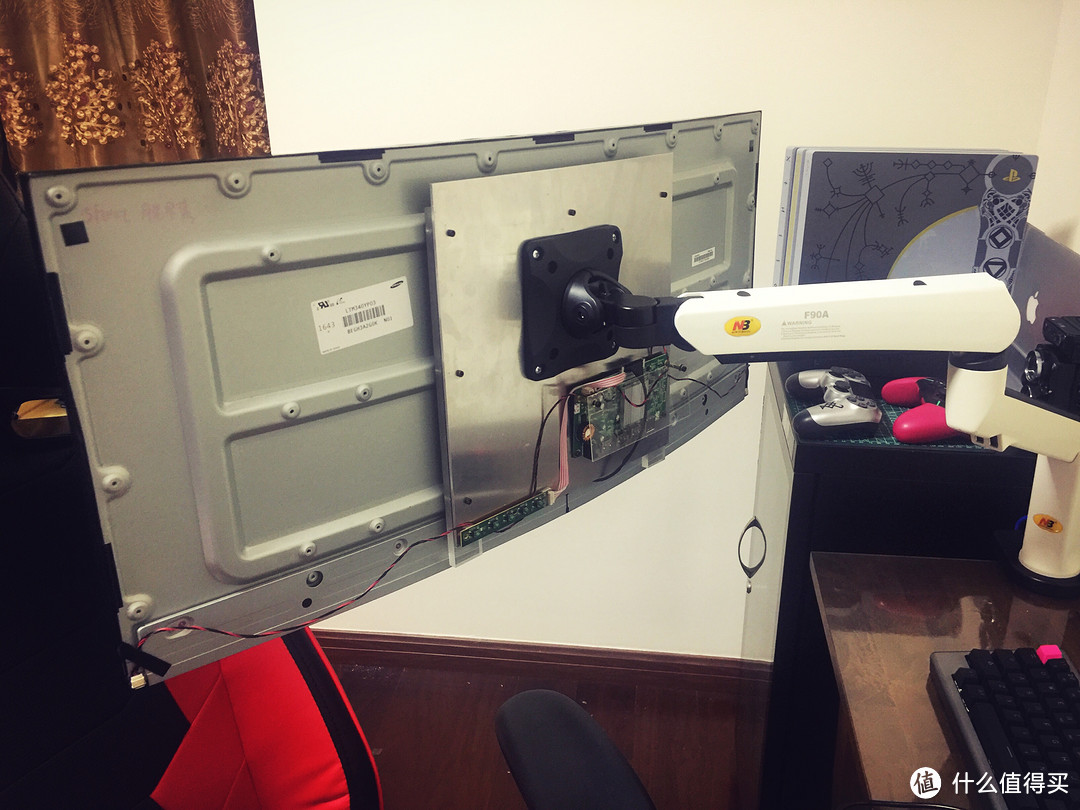

可以看到螺丝有足够的空间且不会影响到曲面屏

咸鱼二手140 收全新的F90A 金属款的，实测承重不错。最重要就是带usb 3.0的两口。如果不需要F80更能省钱。

NB F90A 电脑显示器支架 台式桌面架 万向旋转显示屏支架 上下升降机械弹簧支架 显示屏底座挂架 22-32英寸白299元京东去购买

小黄标都是贴纸，可以直接拿下，以后有空再给支架喷漆

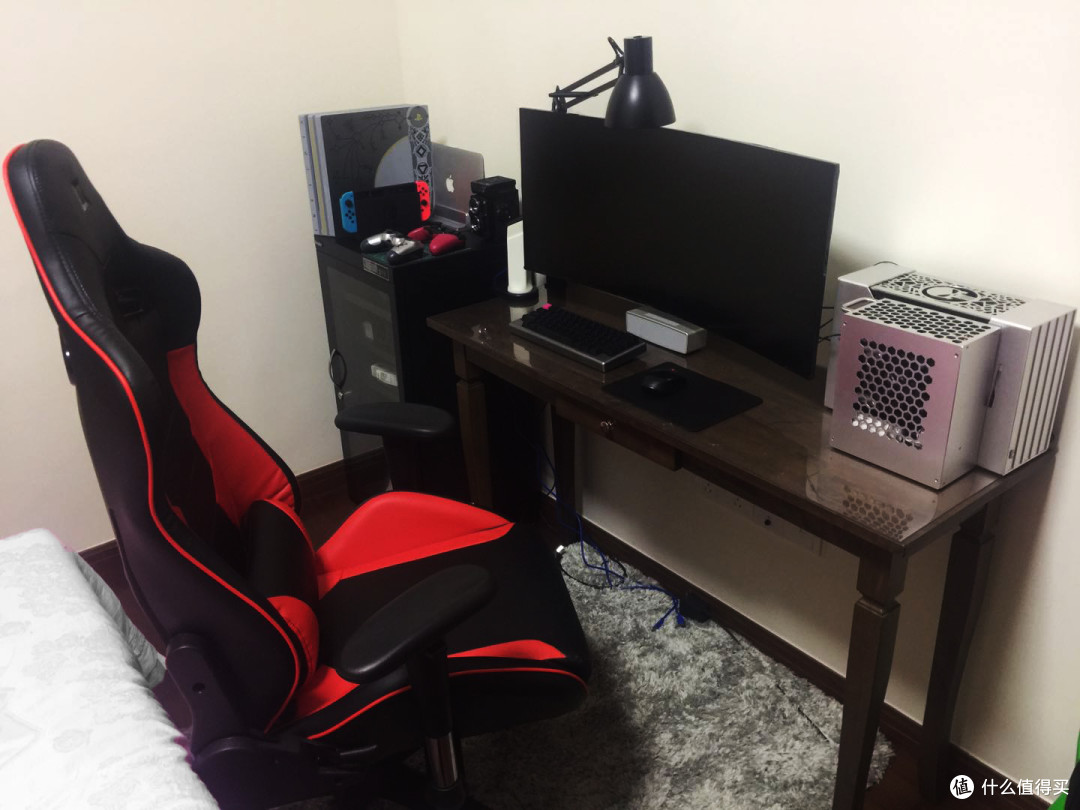

最终完成时候

5 . 谈谈驱动板功能

驱动板一个三个hdmi一个dp。HDMI一个2.0 两个1.4，其中2.0可以开启hdr模式。索尼ps4完美识别。hdmi2.0和dp线下均能实现100的刷新率。freesync功能有的，但是我没有A卡所以无法测出。

6 . 总结：

带鱼屏部分：总价算下来也要2k当然跟618神价格是没得比，就像文章开头我说的，并不会便宜很多（当然也会比大多数品牌便宜）。关键搞清楚了模式知道了作用以后显示器自己维护起来也很方便。最重要是非常适合喜欢倒腾的玩家去自己搭配自己的显示器。（1800+铝板80+20的亚克力8mm厚条+140的n90a=2040）

itx部分：这套itx组建起来价格合适且性能不差。4l的体积满足我要求。实测上班带4l体积机箱还是凑合的。目前散片价格不大合理的情况下。大家也可以考虑一下amd。
