琢美 400 小电磨 拆机

夏天酷热，多雨，台风又多，整个人都是懒洋洋的。

出去买个早餐十分钟回来汗如雨下，导致整天就想在空调房里面孵着。吃完就困，一点不想干活。家里面好多工具都被收起来了，因为干活少了，夏天顶多就做点日常的事情，连清洁都懒得搞，所以给家里那位买了个电动刷，省的搞清洁的时候暴躁了。

话说自己的琢美 400 XPR大套装早早到了，因为成色比较新，一直不舍得拆。
其实这个设备我淘到过，因为是110V的，一直压箱底。近期不外出也不干活想找出来研究下。能不能改成220V。

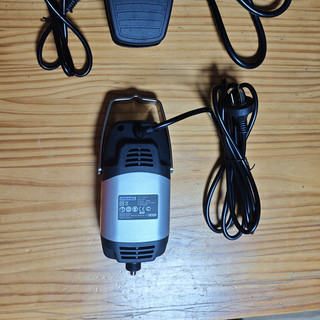

要拆的机器

机身铭牌上是明确写着这个设备是110V的电压，设备的代号是F013040000，但是这款设备在琢美的官网是查不到配件表的。

机器铭牌

机身正面400XPR的型号还是很清楚，这个机身上划痕很多。

机身正面

有点奇怪的碳刷盖设计。这个设计是和398电磨用的一样的碳刷盖，但是398是两个全黑且可以互换。这个是两个不一样颜色的。上面的是灰色碳刷盖。

灰色碳刷盖

而底部的则是黑色的碳刷盖

黑色碳刷盖

拆机前，先拆掉挂钩，鼻，和两个碳刷盖。
因为机身有点手枪型的设计，所以用了6个螺丝固定。把螺丝也拆了。

拆机准备

拆了以后可以看到里面的碳刷了，有一个槽，碳刷盖上的弹簧就是压着这个槽。

顶端的碳刷

这个碳刷和3000型号的不一样，不好拿出来

底下的碳刷

打开机壳了。里面还是很干净的。

里面很干净

把全部东西拿出来，其实只有4个主要部件。电路板，碳刷架，定子，转子。

四个主要部件

转子和定子。

定子里面没有线圈，只有两块磁铁。

电路板正面，调速开关和整流桥。整流桥就是你无论正插反插，使到机器里的电流都是一个方向，电磨不会反转。

电路板正面

电路板背面，元器件很少。

开关，电源输入接线柱，很清晰。

电路板背面

最后和110V的转子对比下。

110V 转子和220V转子对比

这个400XPR的转子的设计理论上已经能支持220V电压，只是我看不懂电路图。
希望这次拆机能抛砖引玉，有高手能出手指点，通过修改电路板的方式使400XPR支持220V电压输入。使我甩掉那个3KG的大块头变压器。

作者声明本文无利益相关，欢迎值友理性交流，和谐讨论～
