PowerPi X240C PD240W快充模块试用报告

在购买数据线时我们经常可以看到支持PD240W，然而我还没有买到过单口输出PD240W的充电头，即使写了240W大多也是140W+100W这种组合，而不是单口输出240W。

而现在我手里这块PowerPi X240C就很有意思了，支持原生输出满血PD3.1 240W，而输入则是采用XT60接口，支持12-56V超宽直流输入，兼顾升降能力，所以输出电源可选的范围非常广，可以对闲置的PC主机电源、游戏本电源以及各种开关电源进行二次利用。

外观

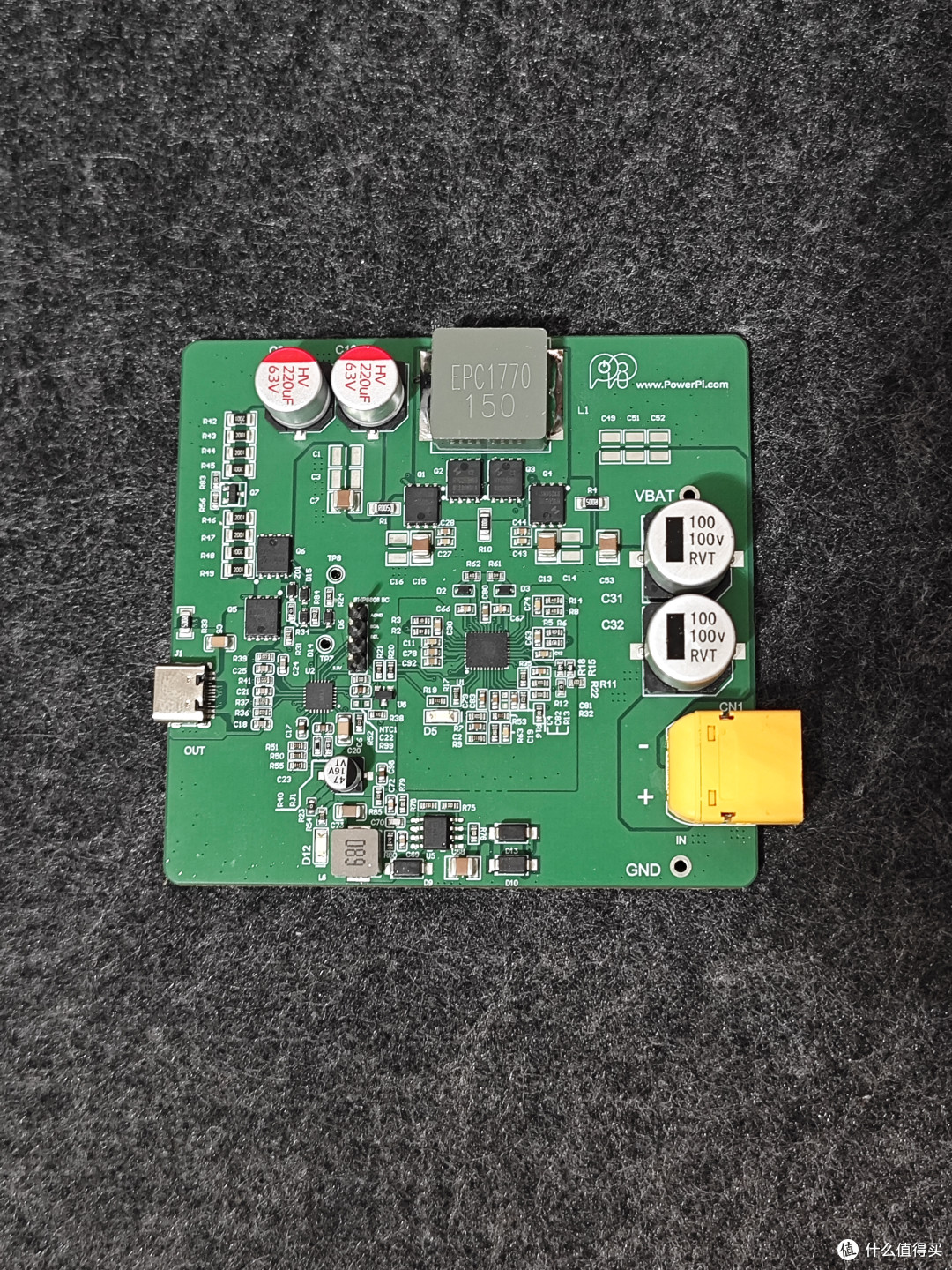

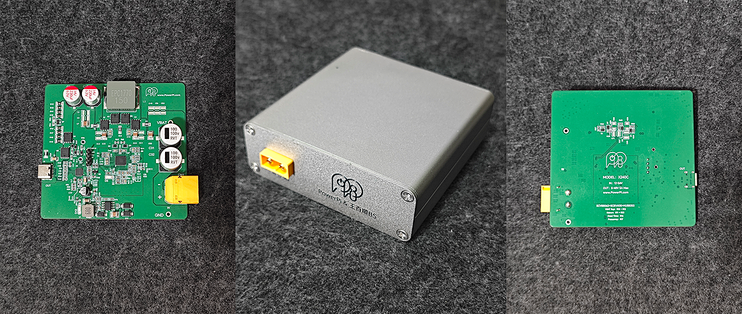

体积方面模块长约91.5mm，宽82.64mm，最厚处约15.6mm，体积比较小巧。元器件布局清晰分明，有一个Type-C输出接口、一个XT60输入接口。

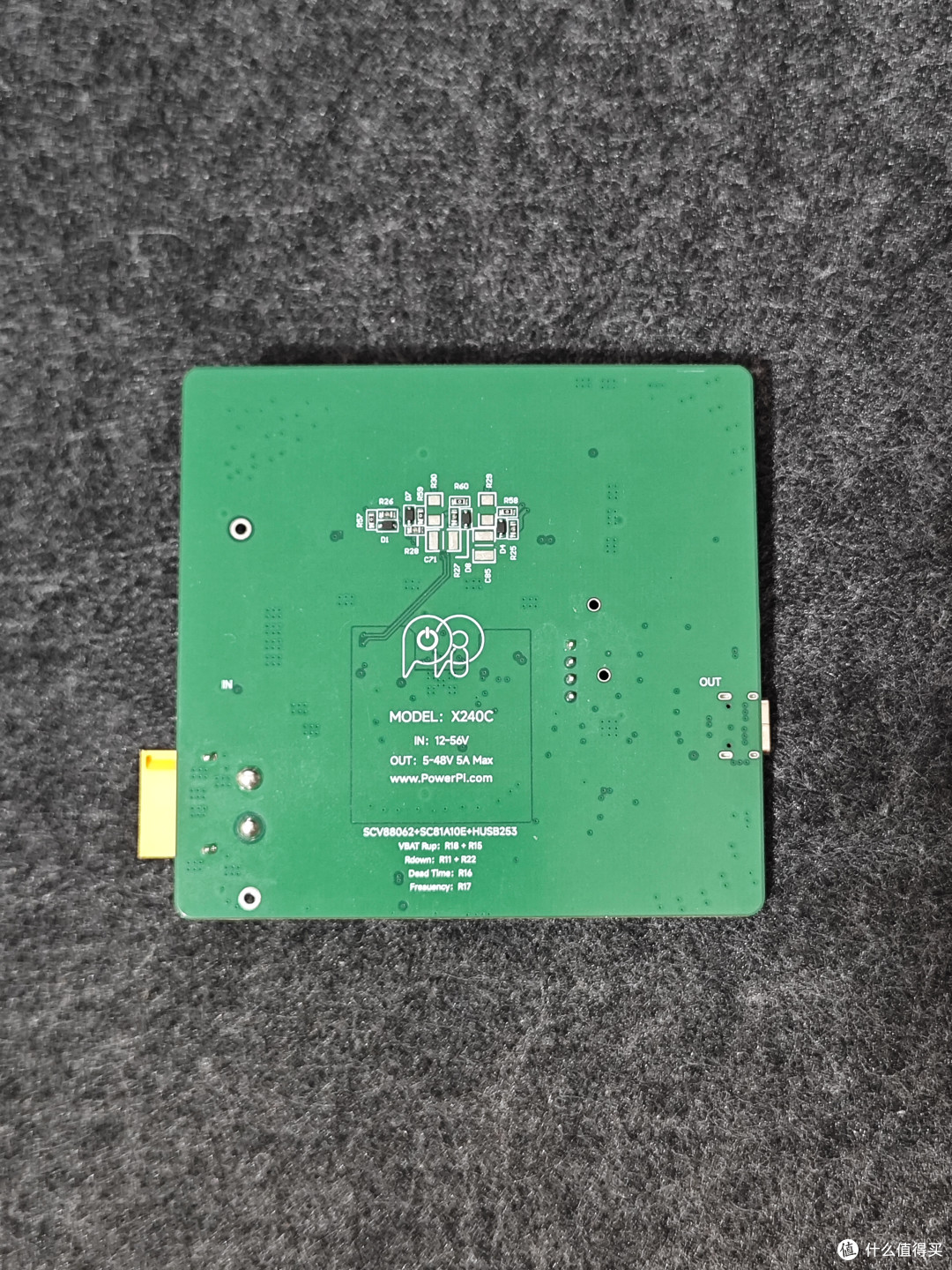

背面印有powerPi 的logo，和输入输出及网址等主要信息。

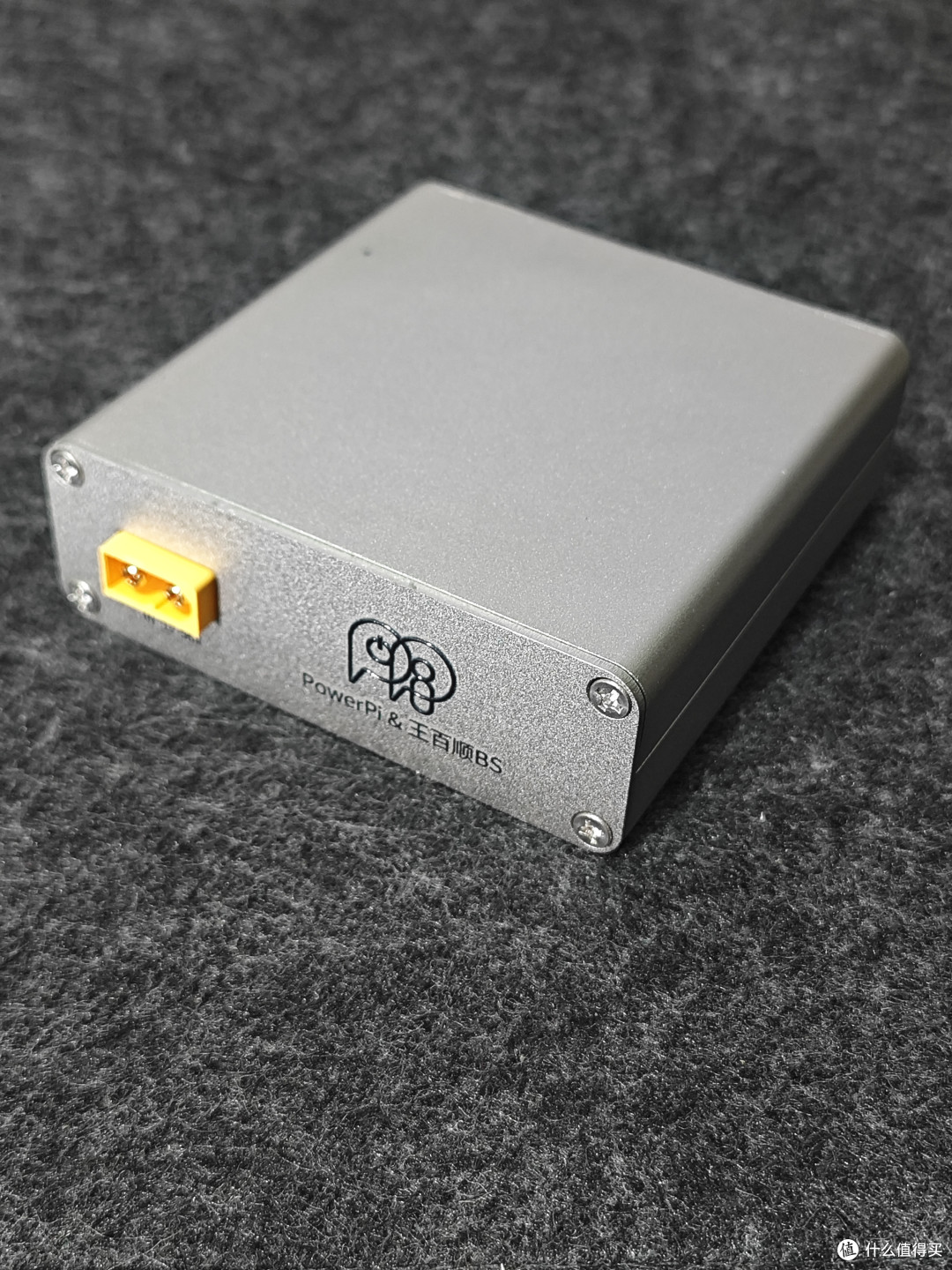

我还给它做了一个铝合金外壳，这样就可以作为一个大功率的桌面电源，体积比一般的桌面充电站还要小一些。作为桌面电源使用时更方便，背部做了powerPi的logo（悄悄印上自己的昵称，蹭个合影）

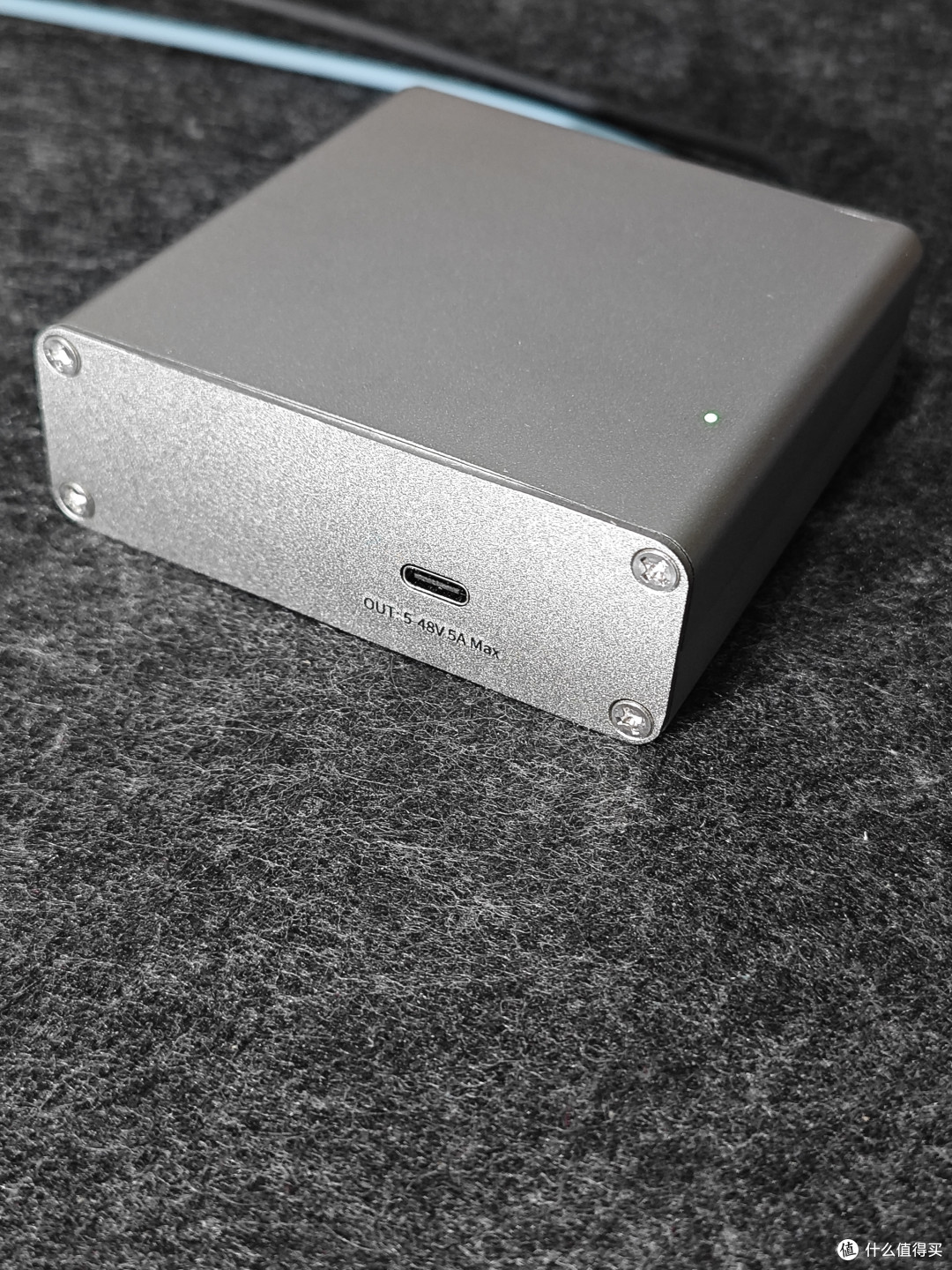

正面只有一个C口以及输出标识，顶部开了一个小孔来显示指示灯，里面有一段亚克力棒作为导光条。（外壳模型之后会开源供大家使用）

充电协议

我用金升阳LM350-10B24，输出24V14.6A最大功率350W开关电源作为输入。（原本想用48V直流开关电源作为输入，更适合满载240W的工况，但考虑到多数时间工作在140W所以采用24V电源作为输入）

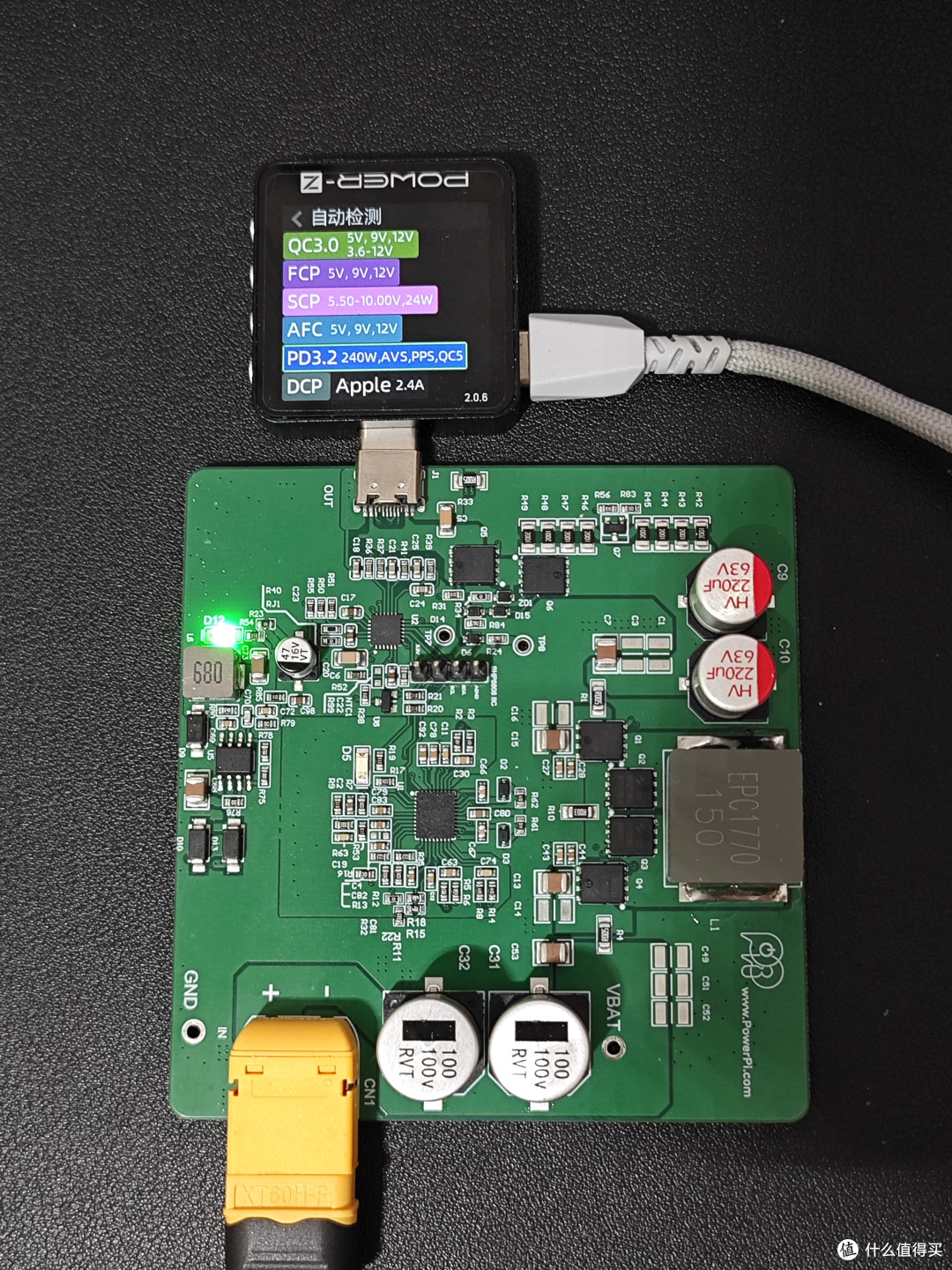

用Power-Z KM003C检测可以看到PowerPi X240C支持QC3.0、FCP、SCP、AFC、PD3.2、DCP以及Apple2.4A等快充协议。

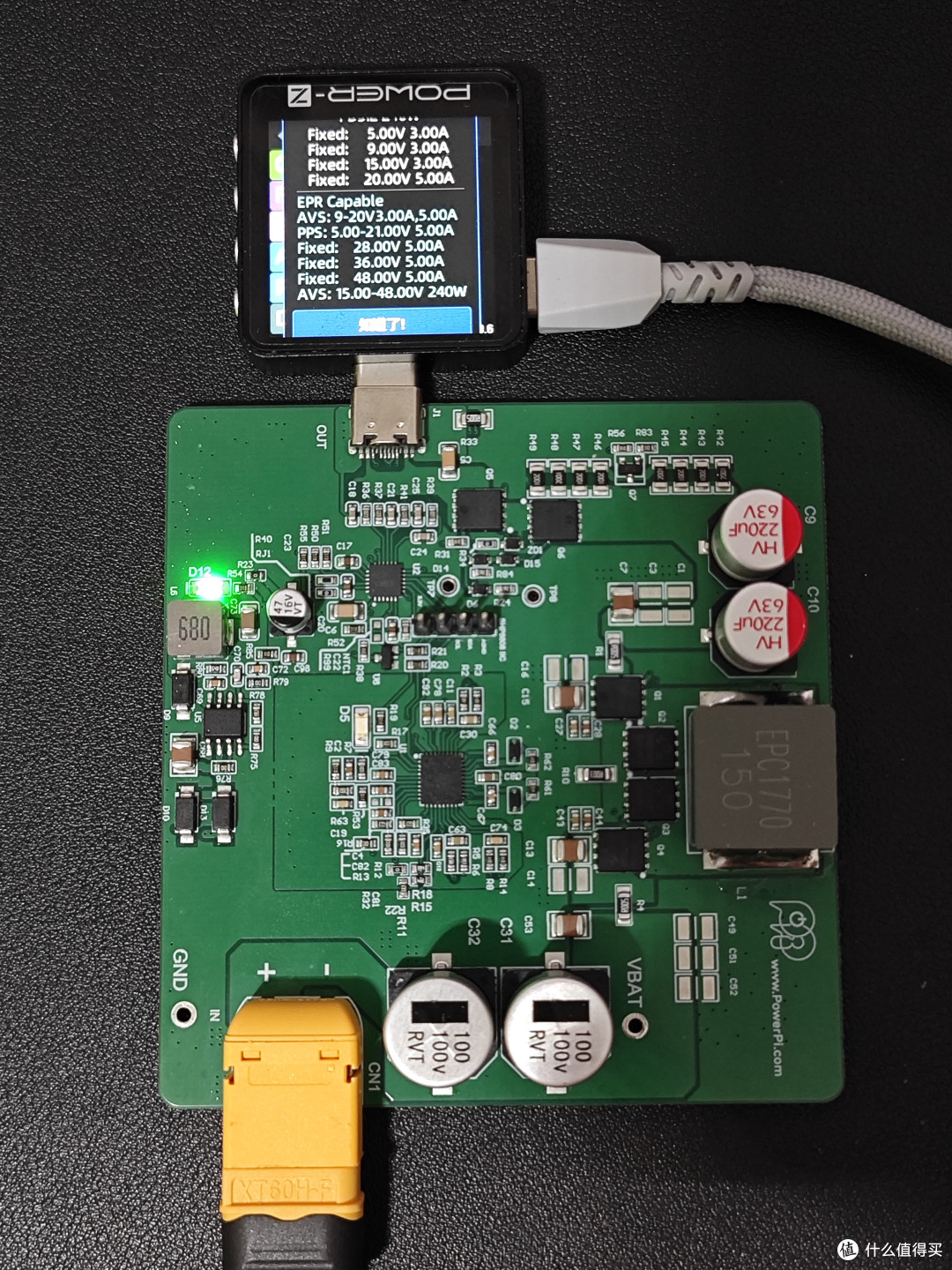

PDo报文显示有5V3A、9V3A、15V3A、20V5A、28V5A、36V5A、48V5A七个固定电压档，同时支持9-20V 3A，5A、15-48V最高240W AVS可调电压。

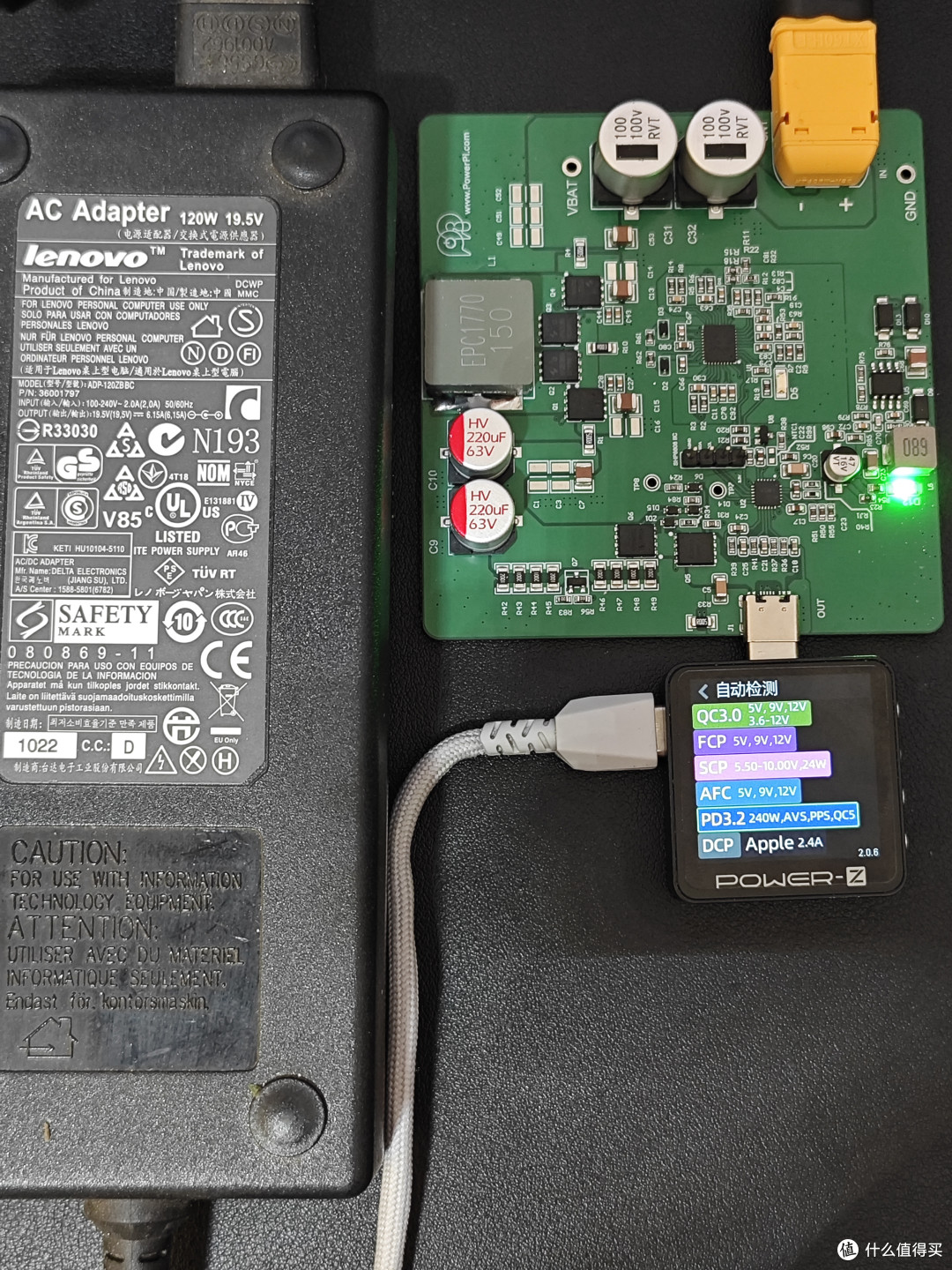

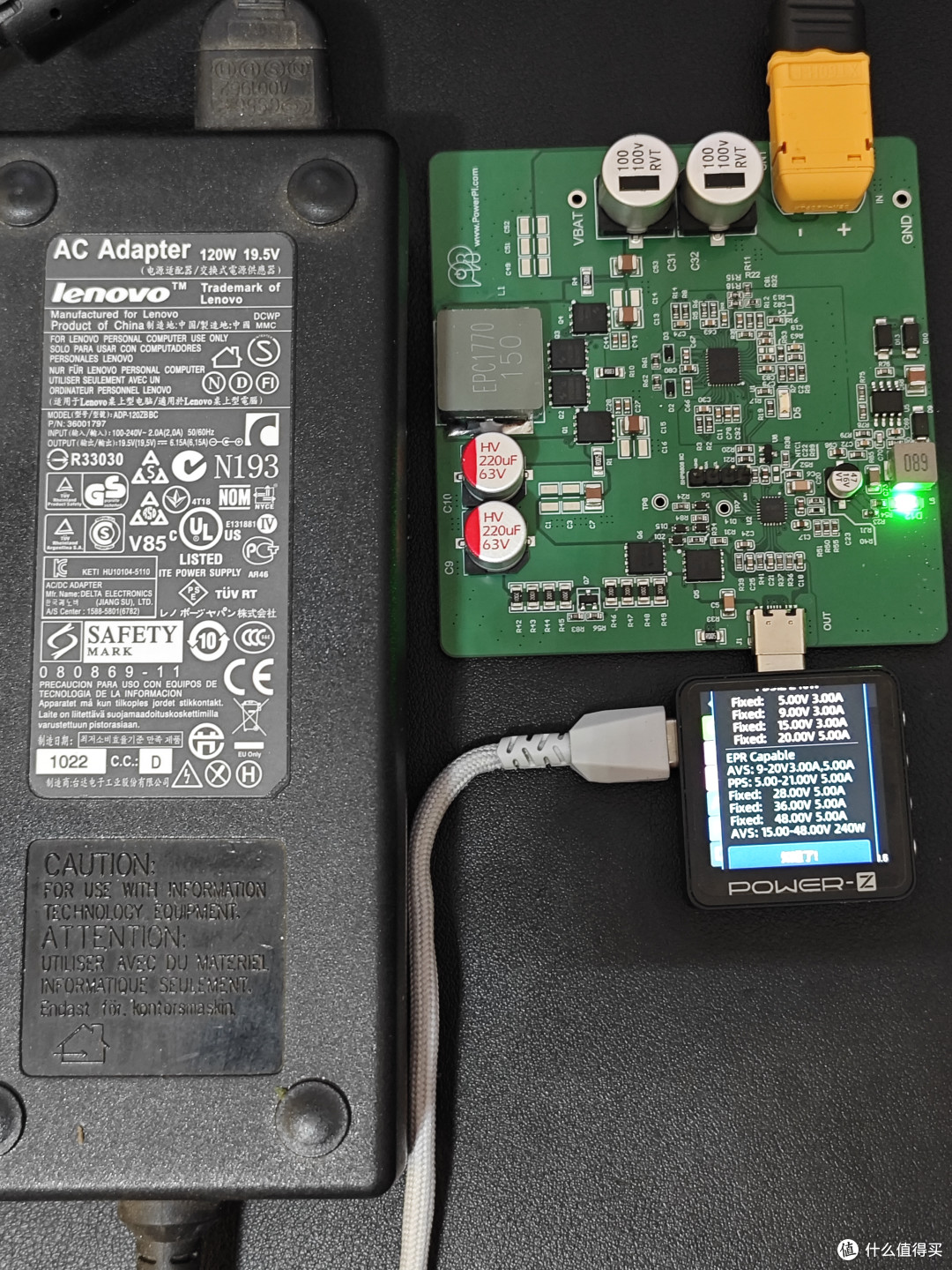

换成一个输出19.5V6.15A古早的联想一体机电源，依然能触发上述协议。适用性还是很广的。

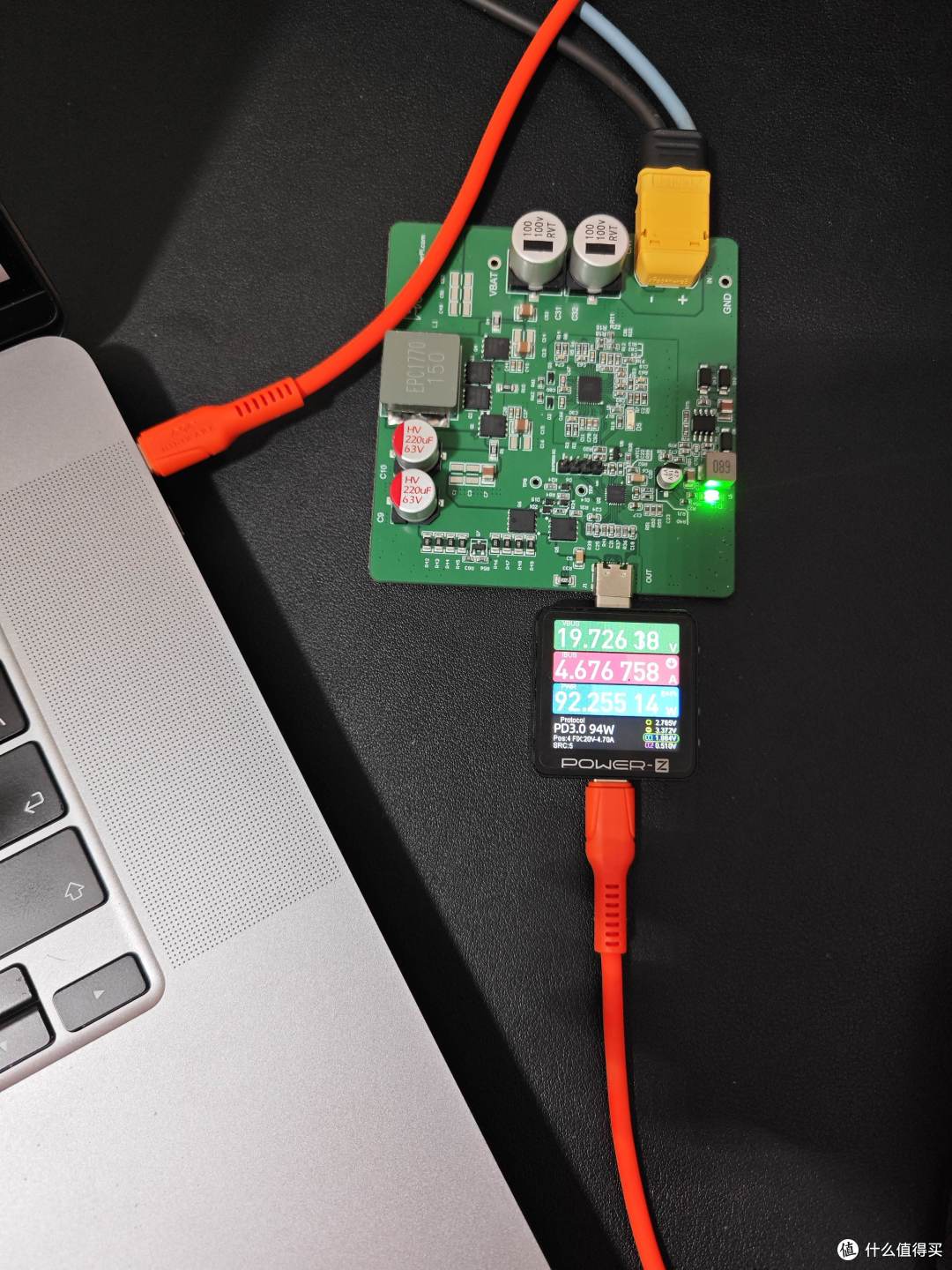

用MacBook Pro实际充电可以看到握手PD94W档位，与官方附带的充电头很接近。

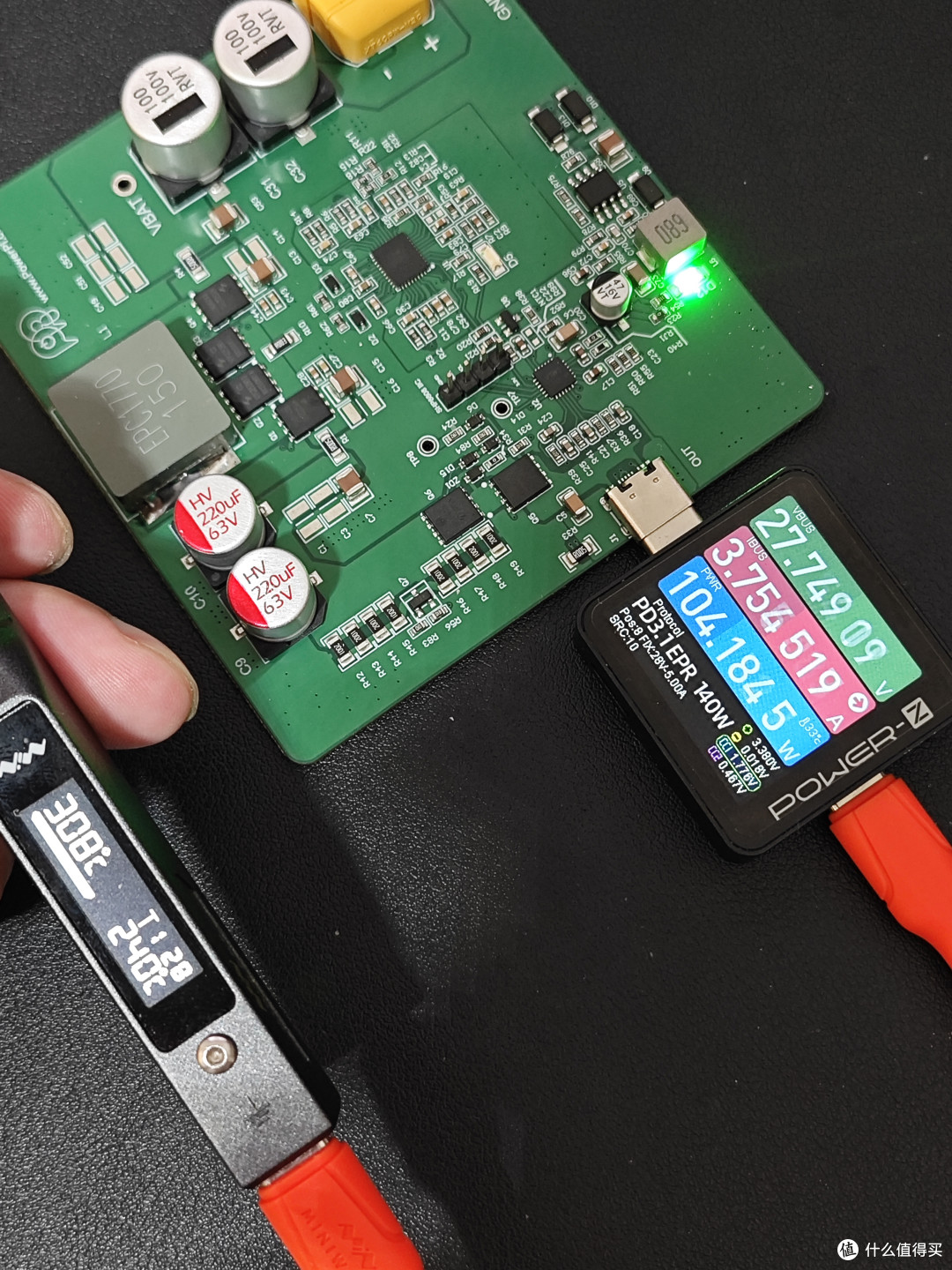

用电烙铁也可以激活PD3.1 EPR 140W（电烙铁加热到预设温度后功率会降下来，所以拍到的并非峰值功率）

依照充电头网的240W负载测试：“输入端搭配 PowerPi XT1000 监测，设置 36V 输入电压，实测输入功率为 35.83V 6.95A 249.30W；输出端由 POWER-Z KM003C 进行监测，实测输出功率为47.85V 5.01A 240.25W；整机能量转换效率高达 96.36%，大功率工况损耗极低。”

这大概也是我在使用过程中感觉发热并不严重的重要原因之一，在并没有加主动散热情况下已经可以良好的工作。

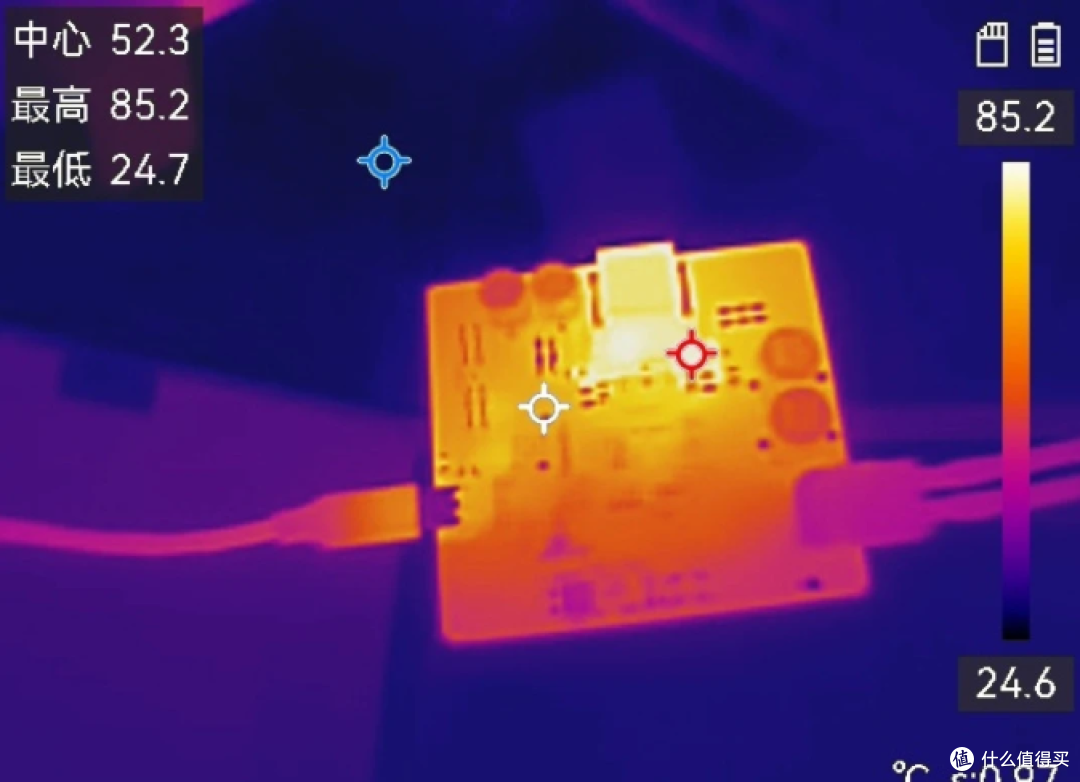

（附上一张充电头网对PowerPi X240C 1小时240W极限测试后的热成像温度照片）

总结

PowerPi X240C对于PD3.2、AVS、PPS、QC、SCP 等主流快充协议支持完整，Type-C单口最大输出240W，既可以支持给笔记本、手机平板等电子产品供电，也可以给游戏本、电烙铁、加热台等负载较大的设备供电，还可以作为可调电源的输入。

而输入方面采用通用的XT60接口接线简单，支持12-56V宽范围输入，可选电源范围更广，例如PC电源、电池包、游戏本电源、和一些其他的直流开关电源。而升降压架构使得一些低电压电源也能输出较大功率。

无论是DIY改造还是作为一个大功率PD充电器都是很不错的选择。
