便携台式放大镜 改C口充电实录

这次改动的是一个自己常用的台式放大镜，属于既可以手持，也可以台式使用。平时主要就是焊接的时候使用，毕竟年纪大了，做某些细致焊接工作的时候眼力不比年轻时候。

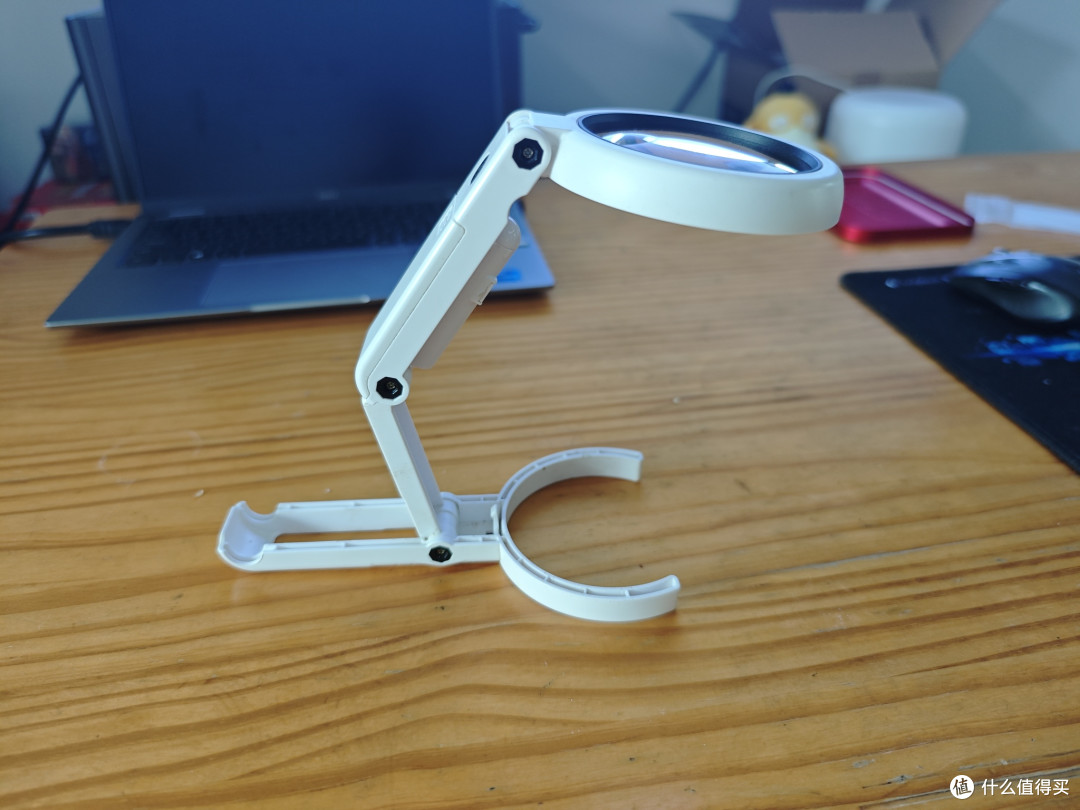

可台式使用的便携放大镜

其实手上还有更大的，就是因为租的房子，给自己工作的区域比较小，固定台式的放大镜要插USB电源，而且占地方，因此用的最多的就是这个便携台式的。好收纳，拿起来就可以用。

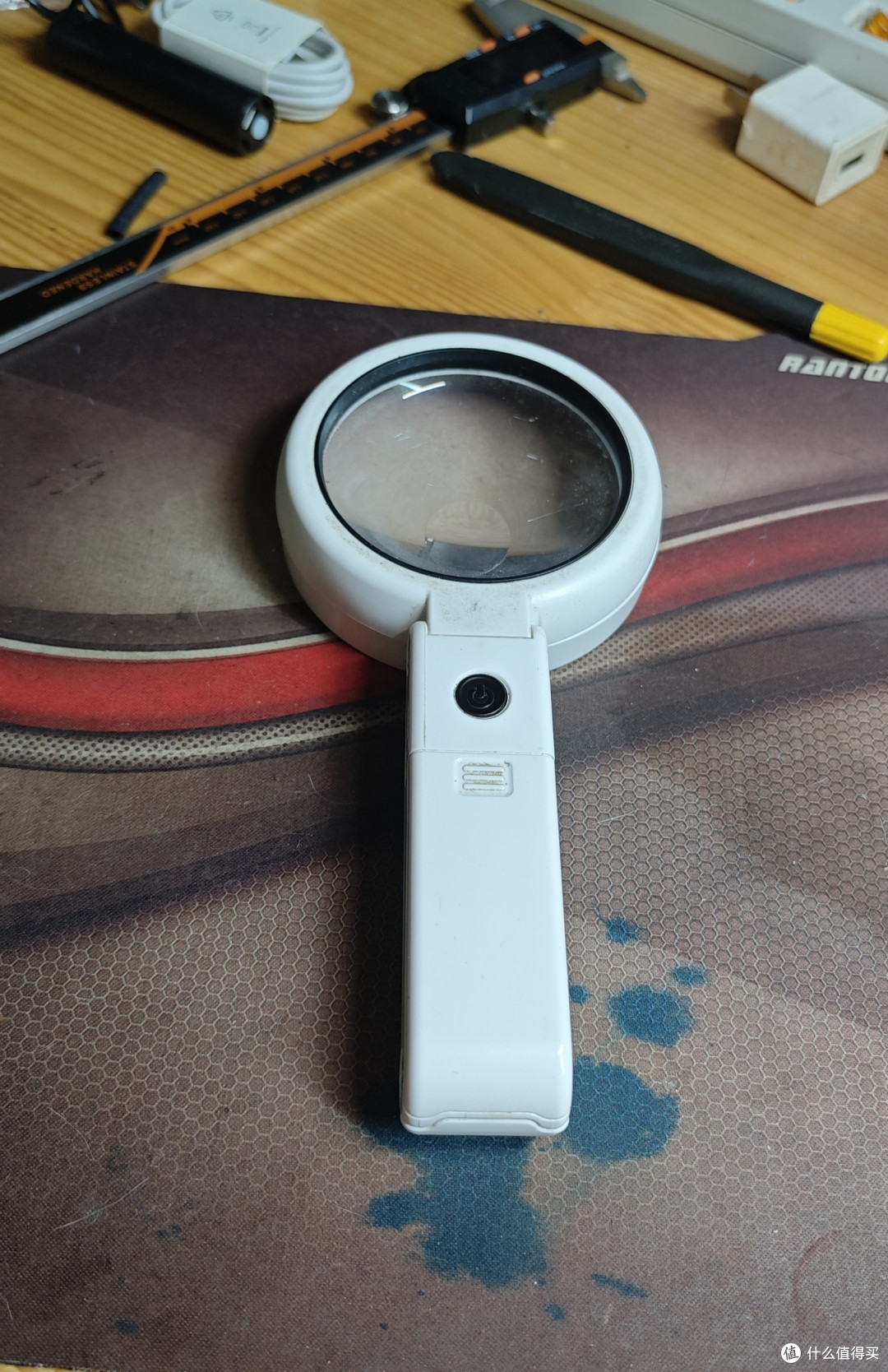

被改造的放大镜

其实这款放大镜已经用了大概有4-5年了，之前一直使用的三节七号电池供电，最近发现使用的七号电池可能也因为用的时间久了，开始衰减。用带容量测试的充电器测了一下，实际上号称700毫安的容量只剩大概300~400不等。即使剩余还有容量，但是由于电池的电压原因，也是低得可怜。就是整个放大镜就在那种昏暗的亮度下，虽然说可以继续工作，但是总是觉得很不爽。

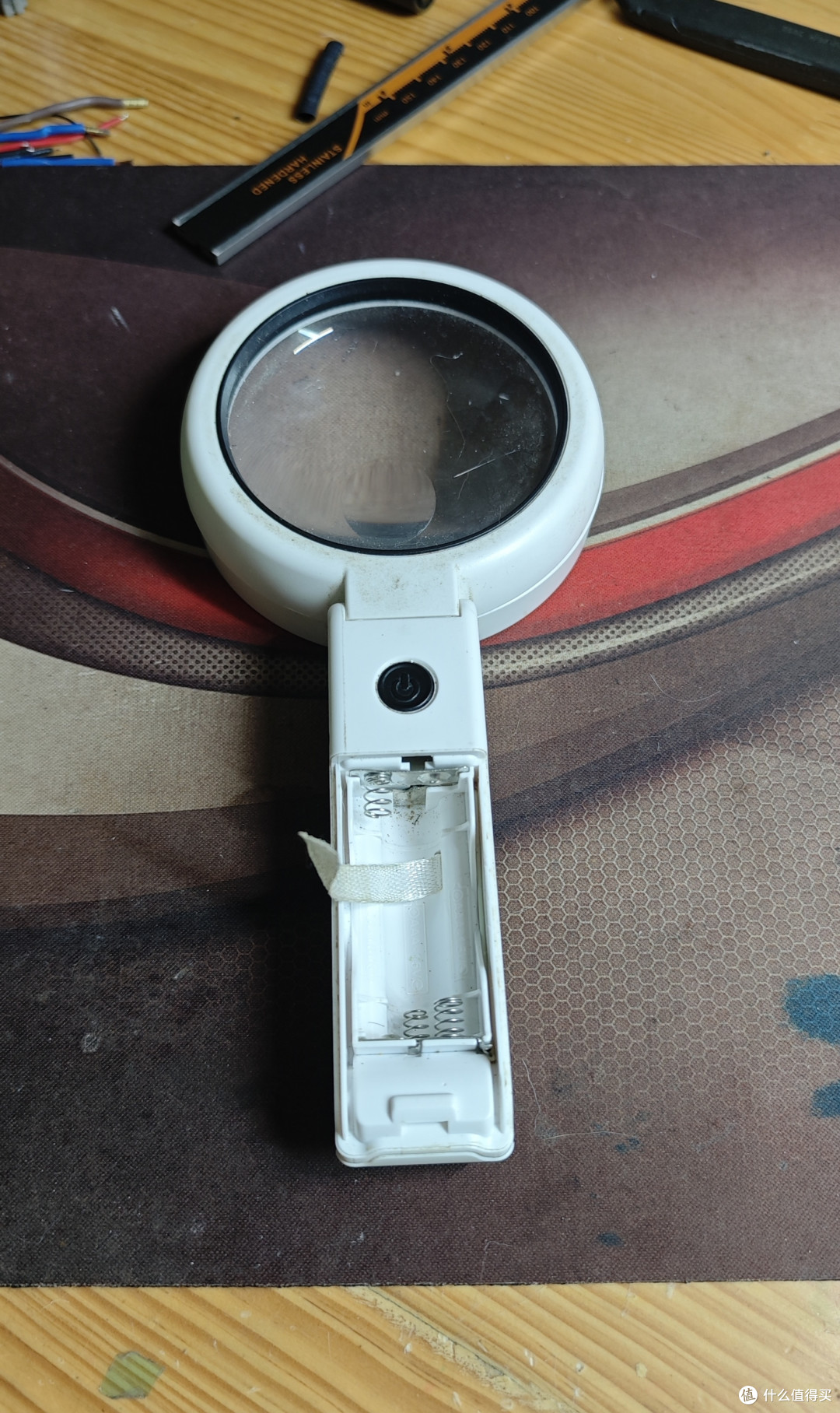

放大镜使用三节7号电池供电

虽然说本身是有5V的供电接口，但是焊接时候本身电烙铁就带线，放大镜再接上线，再加上焊接的设备可能本身还带线，这么多线在工作台上会乱成一团。

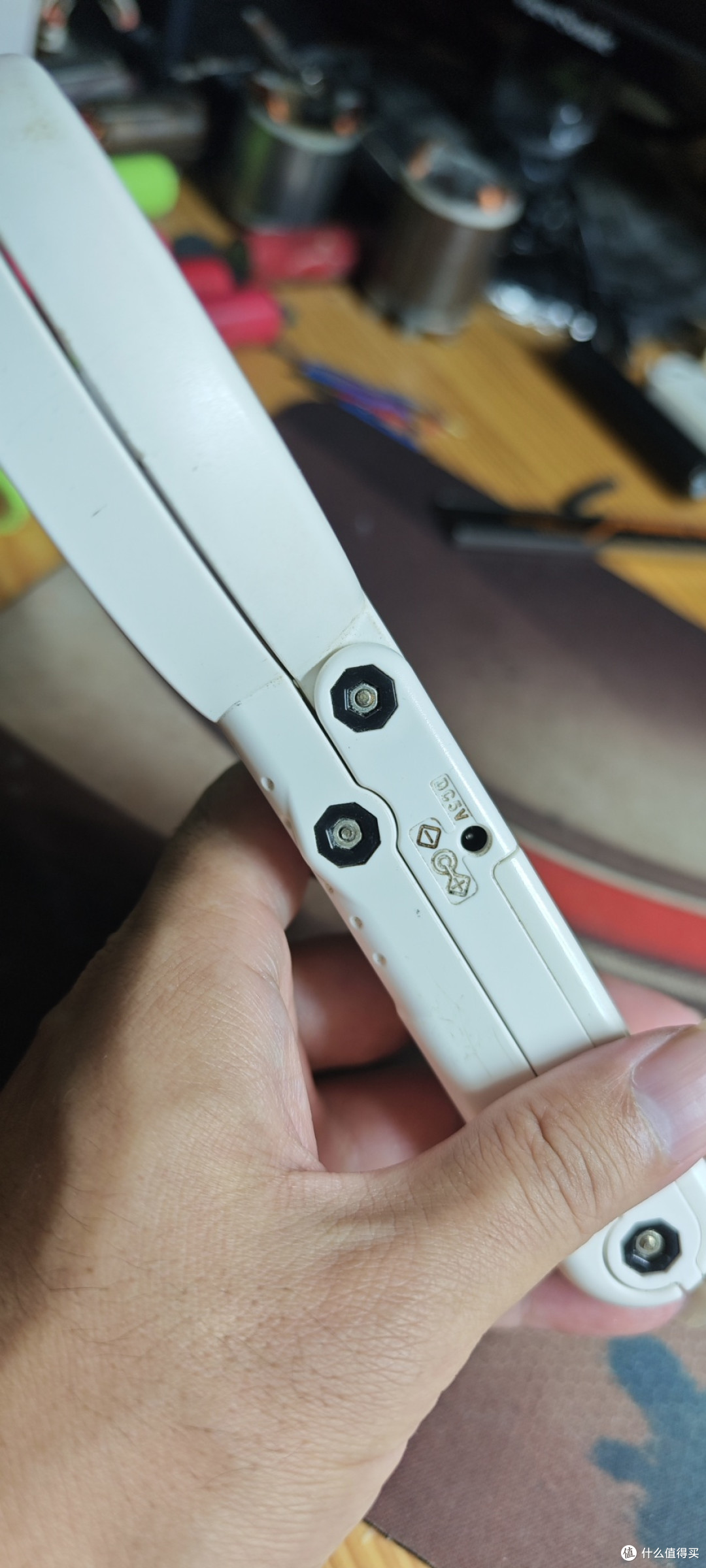

放大镜本身是带USB 5V供电的。

本身想看下直接买USB接口充电的7号电池的。查了下，价格不便宜。一节要接近10块钱，三节就要30了。这价钱，我都可以考虑重新买一个新的了。于是再去找，可能这种不伦不类的放大镜市场太小了，基本找不到。找到也是用5号或者7号电池的。

后来找到和我手上一样的同款，锂电池供电。但是供电接口是Micro-USB的，容量也只有700毫安。于是放弃了动手改造吧。

把电池仓的弹簧片都拆了，仔细量尺寸。长度是49.5mm，宽度是21mm。正常这个规格的锂电池是10440，就是直径10mm，长度是44mm。我也想过买三节10440的锂电池替换上。但是发现这个电池的弹簧片是不好搞，除非自己有工具拆和焊。不然没法把三个串联的改成三个并联的电路。

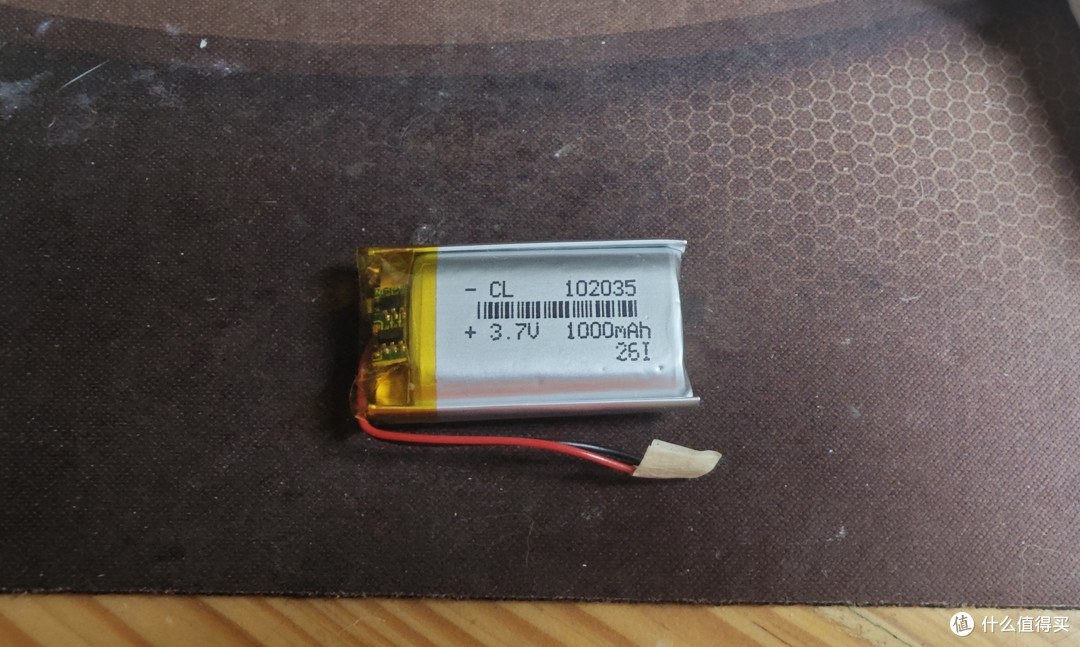

找了一下，找到这款电池包，尺寸是厚度10mm，宽度20mm，长度35mm，其实我还找到长度是40mm的，但是考虑到电路板在空间的放置的因素，尽量买小一点。其实即使是40mm的，也是1000毫安的容量。那我还是选择小一点的留一点空间余量。

买回来的电池。

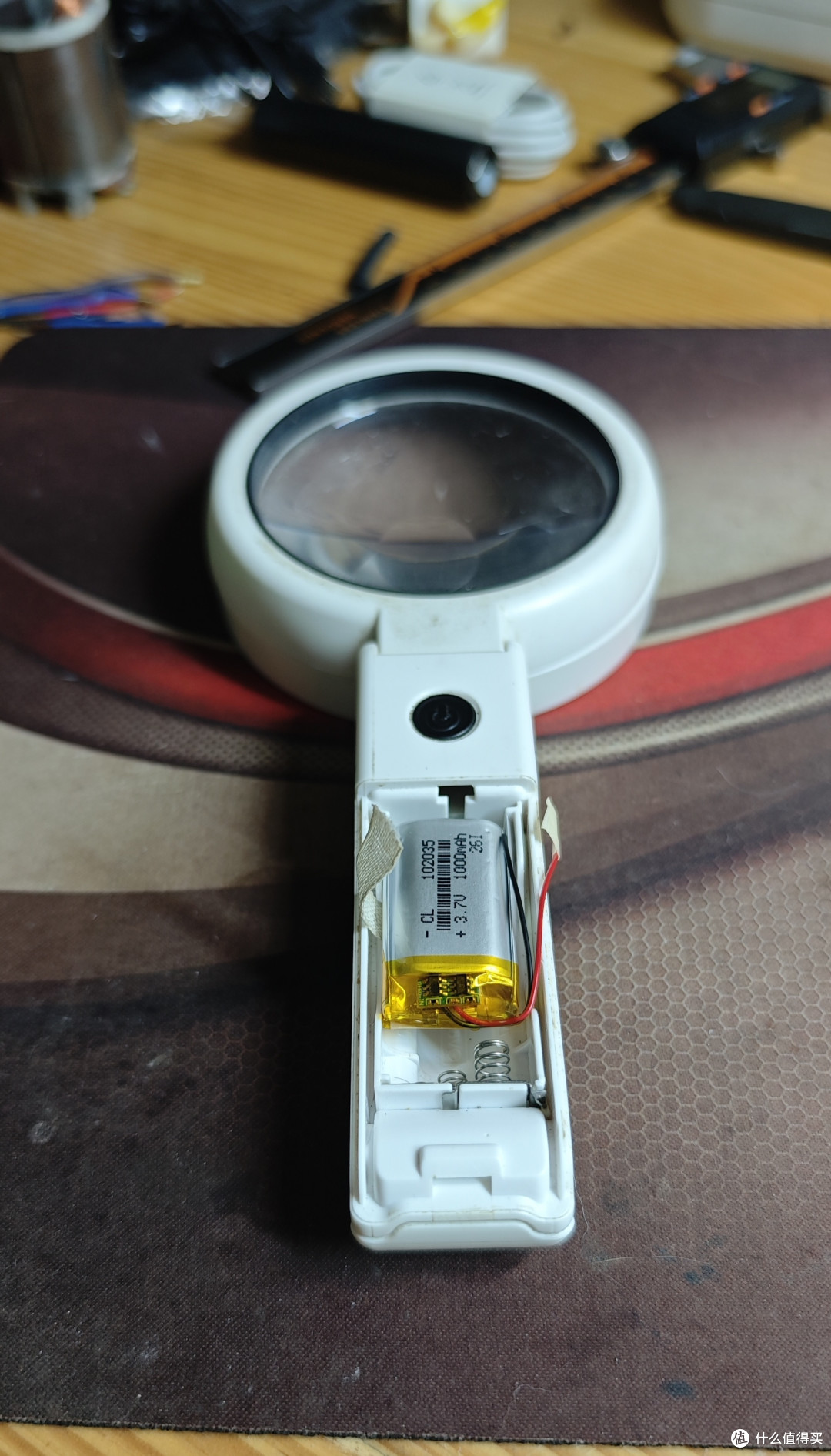

电池买回来以后先试一下放进电池槽里面。空间是适合的，准备动手吧。

电池槽能放得下电池

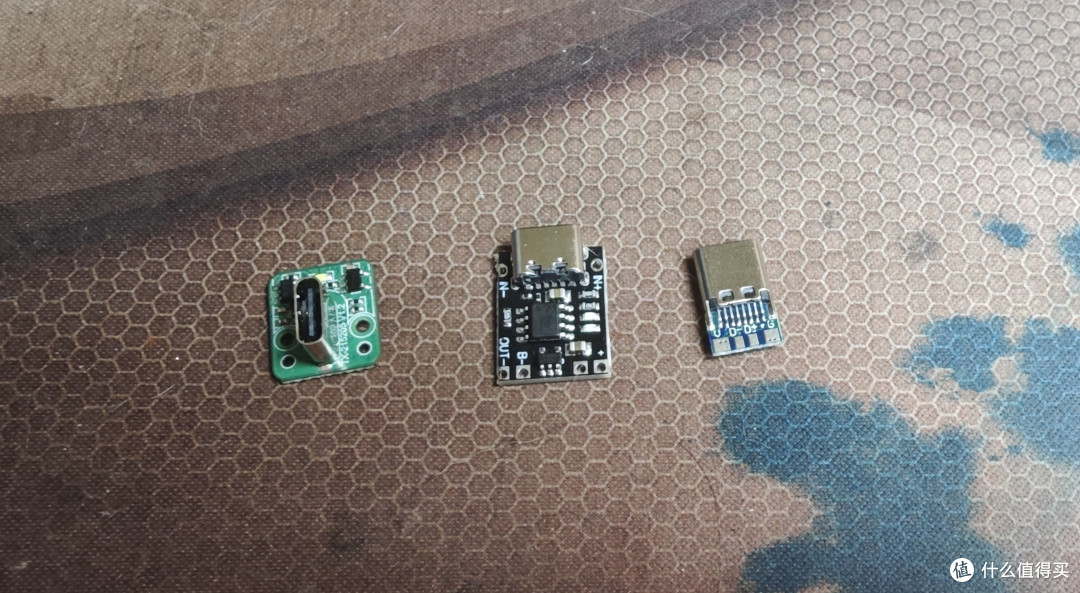

然后找了一下能用的电路充电保护板。左边的是长C口，用的时候开孔比较偷懒，但是指示灯的位置开孔会比较麻烦。最右边的就是C口的接线板，也可以用，就是没有指示灯。虽然说电池本身带保护板，但是没有指示灯还是会不方便。

最后选中的是中间的这一款，功能齐全，但是开孔的时候比较麻烦，主要是要切掉的塑料部分会比较多，因为C口比较短，在外壳上露出就比较少。

翻找了一下能用的保护板

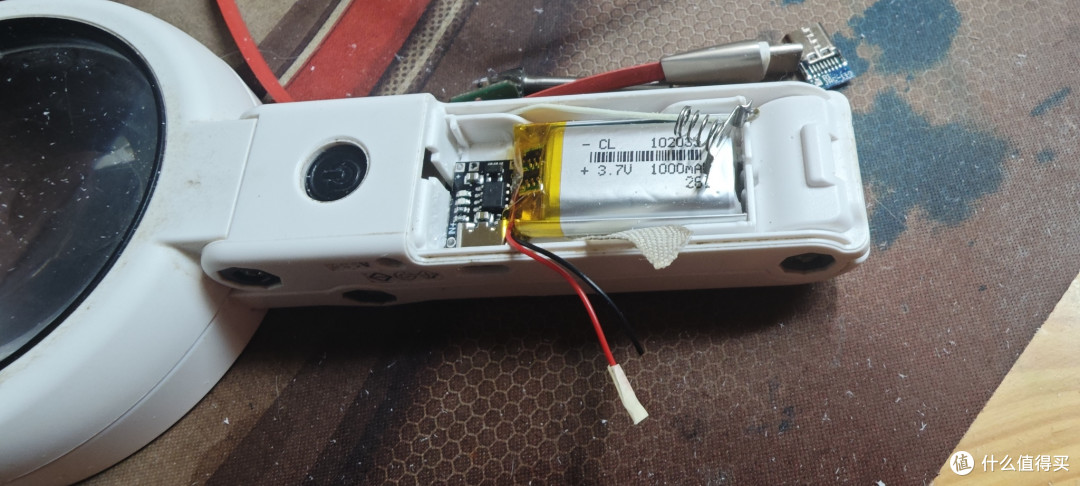

先放进电池放看下大概位置。是可以放进去的，有一些地方需要切掉。

电池仓内的电路板和电池的大概位置放置。

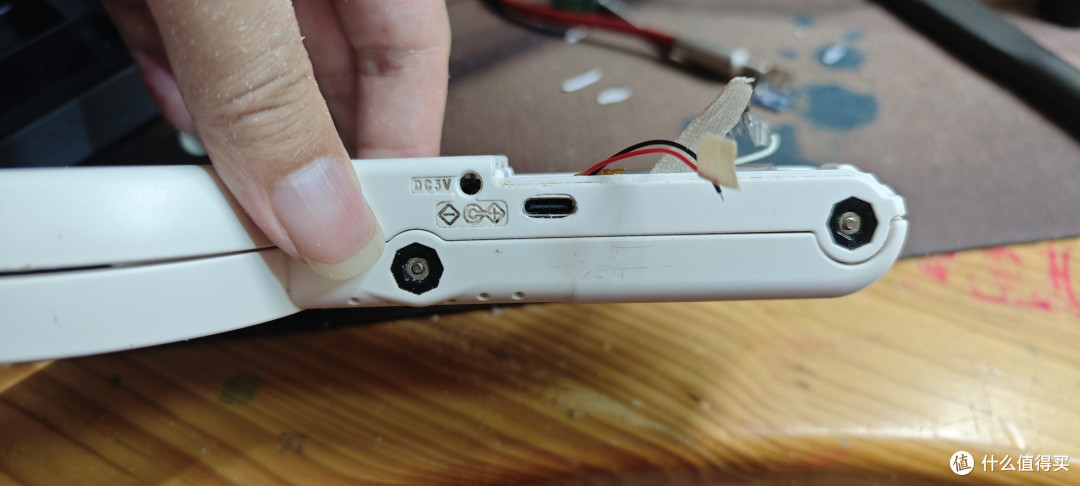

最后是开孔，拿着小米的电磨笔一边比划一边开孔，最后发现还是略开得大了一点，但是也不至于太难看。

外壳开孔完毕

然后就是把电路板和原电路的接上。电池仓里的电池弹簧片都拆了，线也剪了。

这个常用的放大镜不能用的情况下把线焊好还是动用了其他的设备的。毕竟年纪大了，好怕焊点焊到其他元器件上。

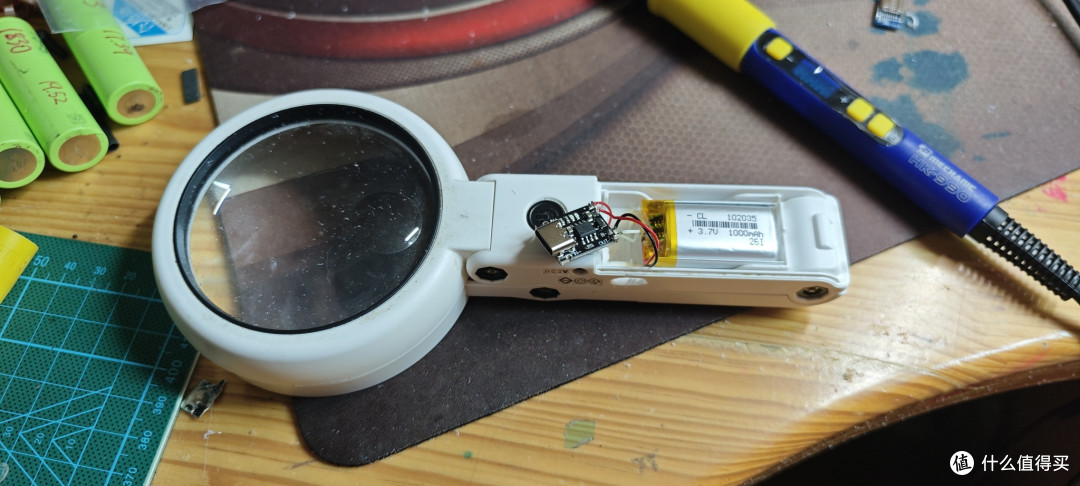

电路板焊接好了

然后就是固定了。我是比较懒，直接打一点热胶固定。电路板前端确保C口能正常露出的前提下，后端热胶多打一点，顺便固定住焊接的线，省得以后可能在移动中引发短路。

这个照片上能看到其实电路板接口的部分的整一条加强筋被我全部切掉了。

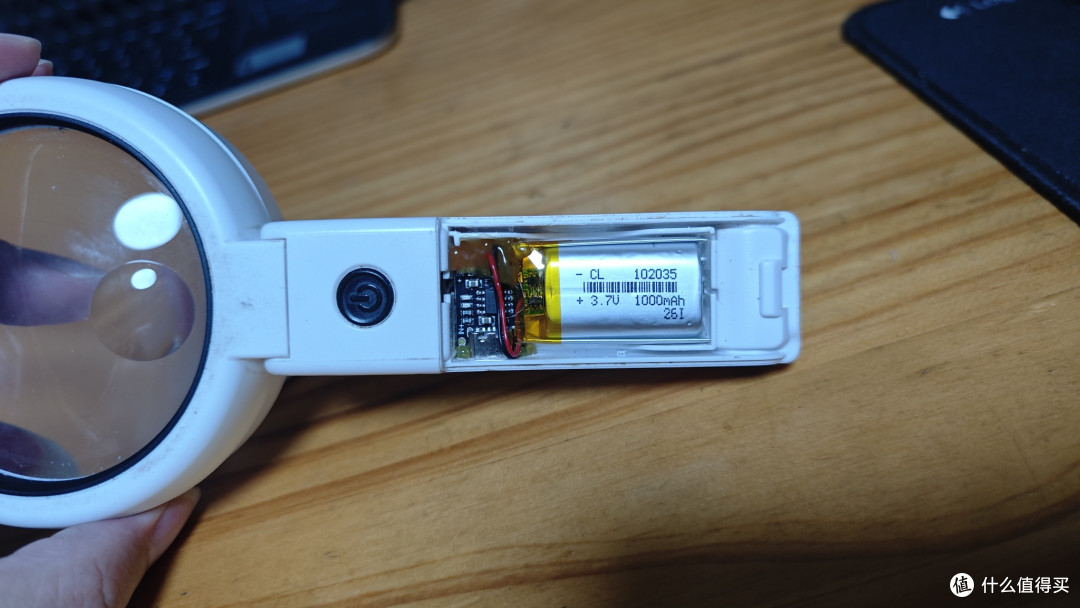

电路板固定，电池到位。

最后就是照顾充电指示了，选择直接在电池盖的外壳上开一个小孔。

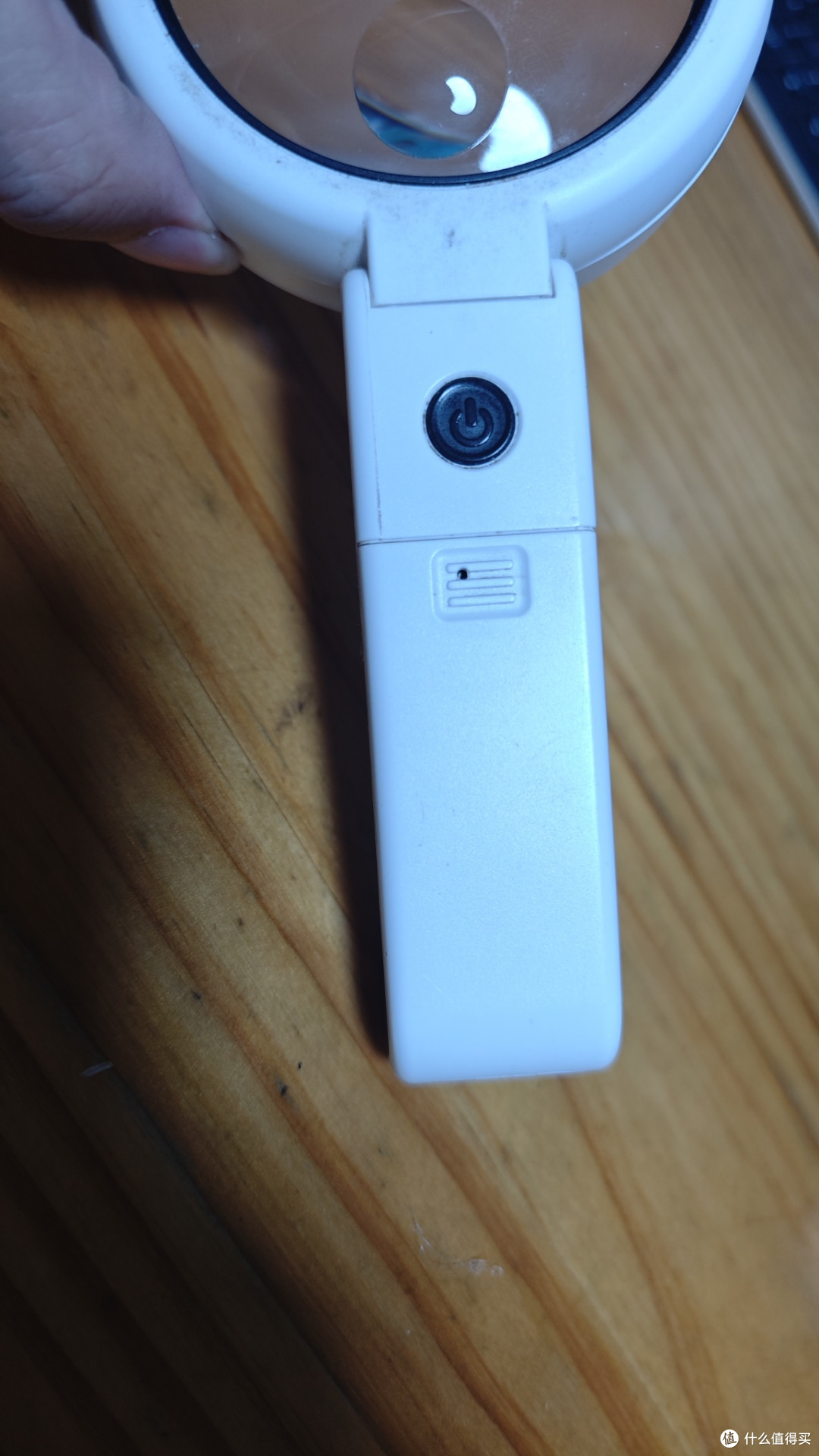

电池盖的外壳上要开一个小孔

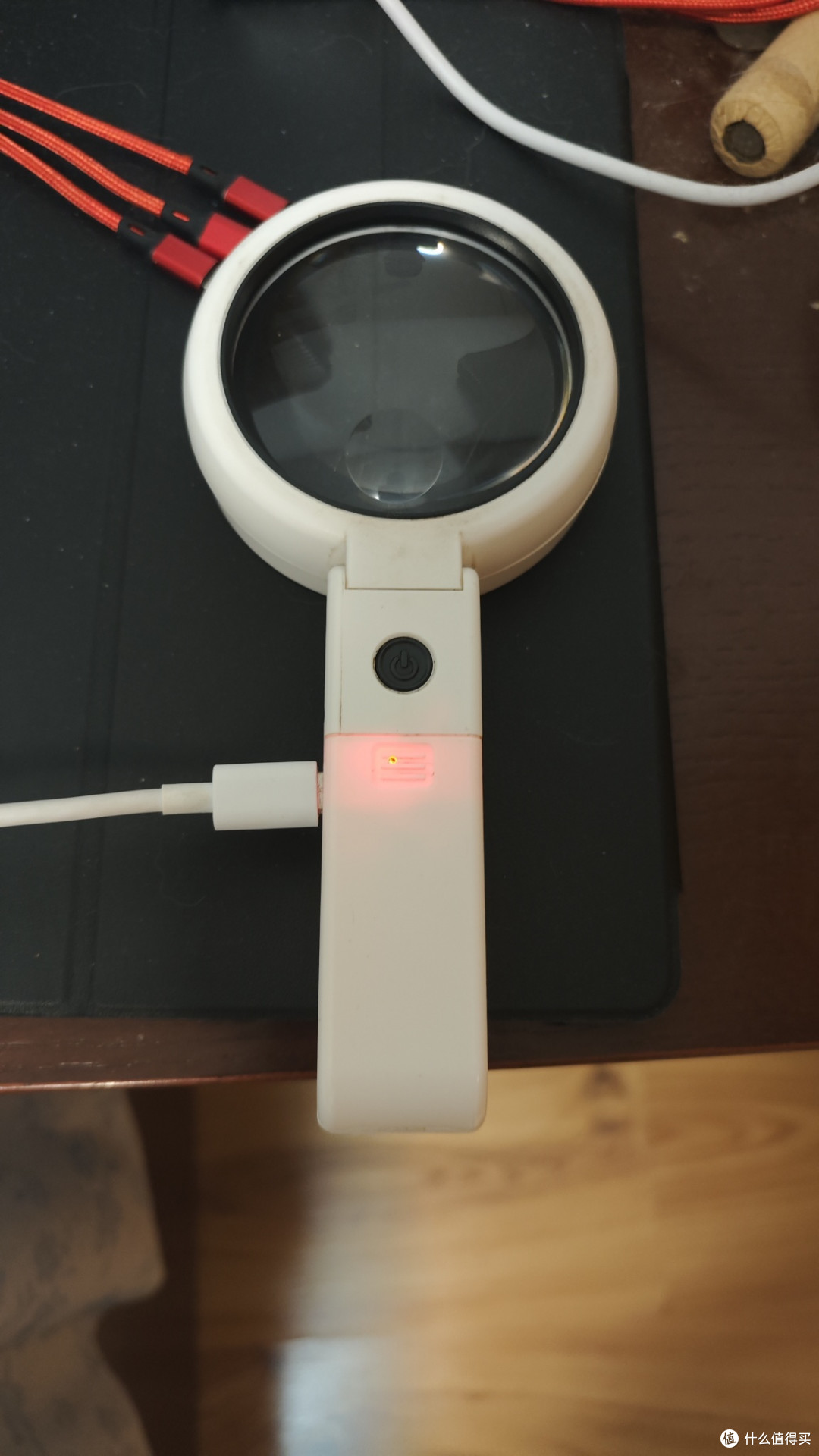

插上充电，亮红灯。

充电过程亮红灯。

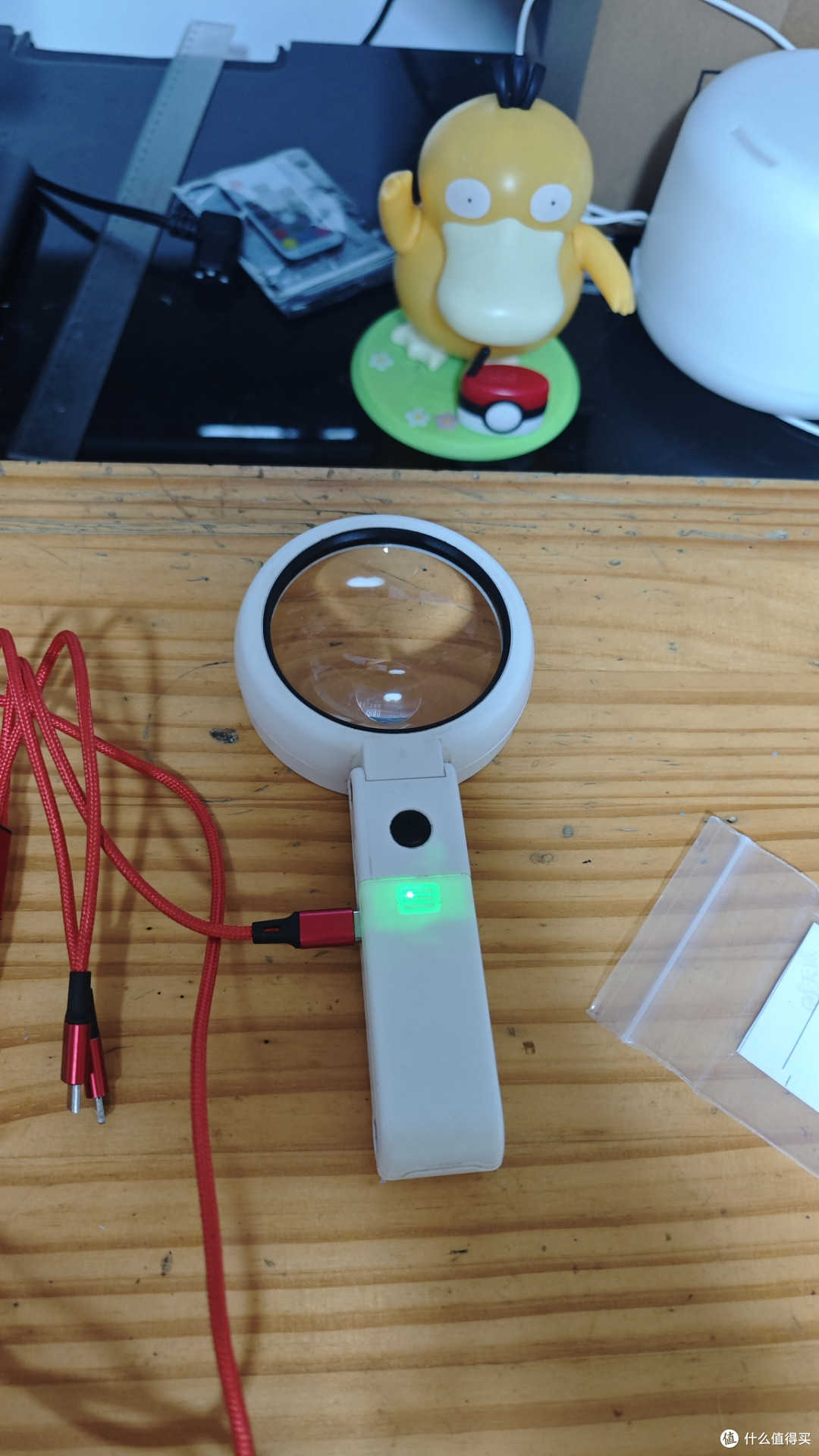

然后充满就是量绿灯了。

充满是量绿灯

好了，这款手持放大镜改C口锂电池的工作算是完成了。

这种纯粹是自己玩玩，算经济账肯定是直接买现成的锂电池的比较划算。但是我还是比较讨厌使用Micro-USB充电口的设备，因为每次使用都要去单独找线。毕竟C口还是方便，随用随插。
