NAS 终于上机柜了，分享一套 DIY 开放式全铝机架方案

如果是老粉，应该看过去年我发布的一篇用宜家小推车当机柜的文章，当时折腾了挺久，把我的常用设备都搬到了机柜上。

最近在网上冲浪的时候，看到一款颜值非常高的 12U DIY 机柜，全外壳银白铝合金。而且兼容数十款主流路由器、交换机、NAS、PDU、锂电池 UPS、小主机等等，搭配灵活度非常高。

本质上，它就是一套模块化的开放式桌面式机架，可以根据自己手上的设备自由组合，而不是买回来以后只能按照厂家固定布局使用。

于是果断根据我手上的设备搭配了一套，国庆结束这俩天，都在家鼓捣这只新的小机柜。

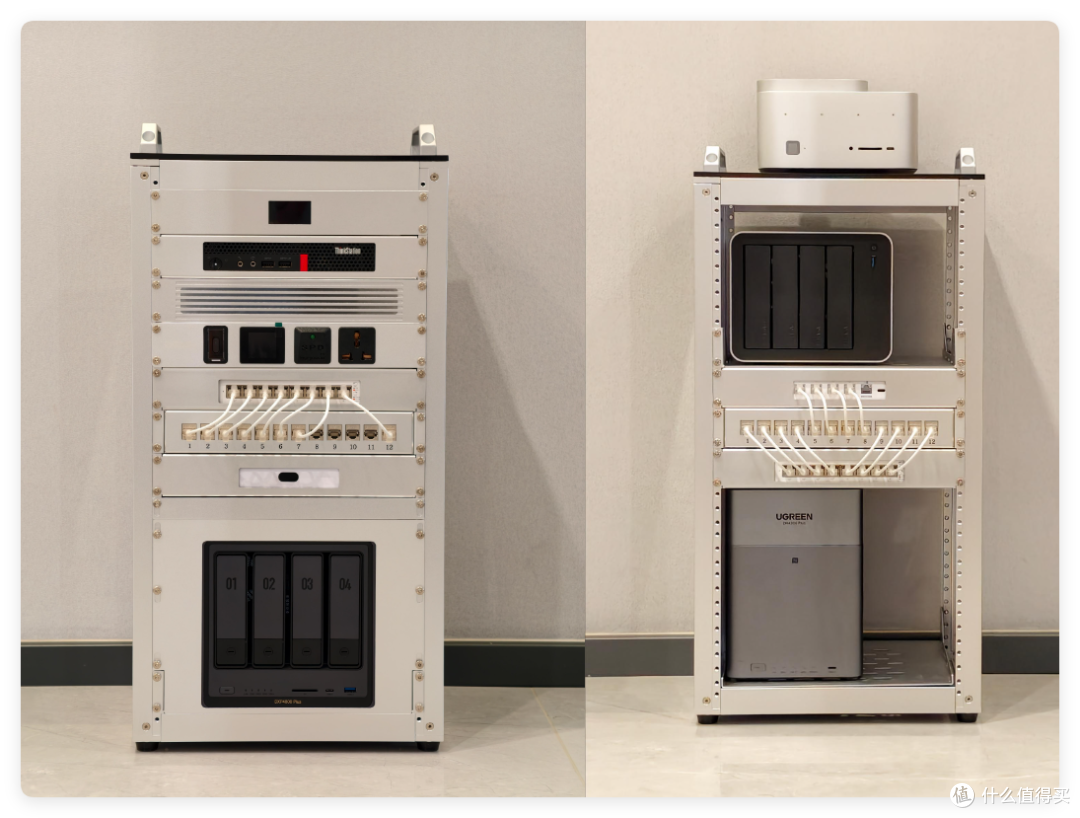

整体效果如下，两套方案。

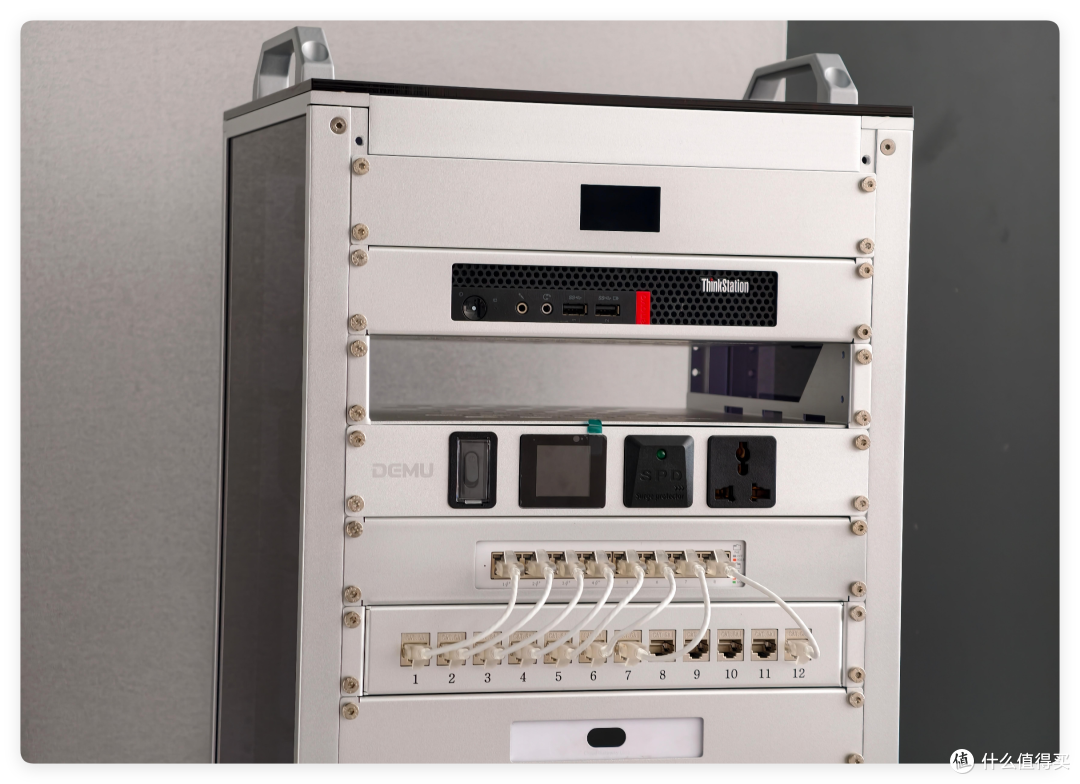

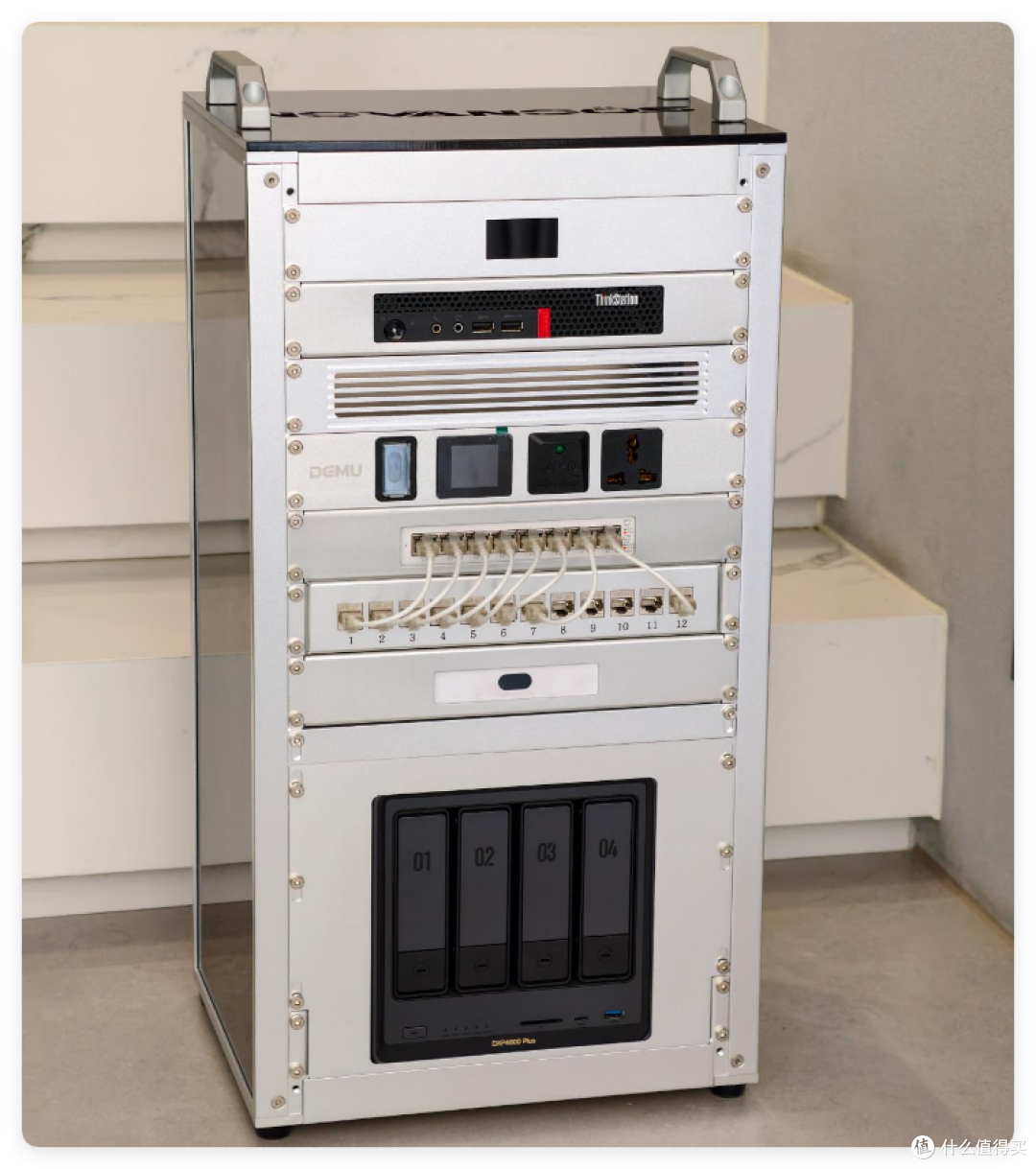

左边这套是我目前在用的，更偏家庭数据中心，从上往下依次是：智能风扇、联想小主机、UPS 预留、德木 PDU、交换机、配线架、路由器、5U NAS 预留。

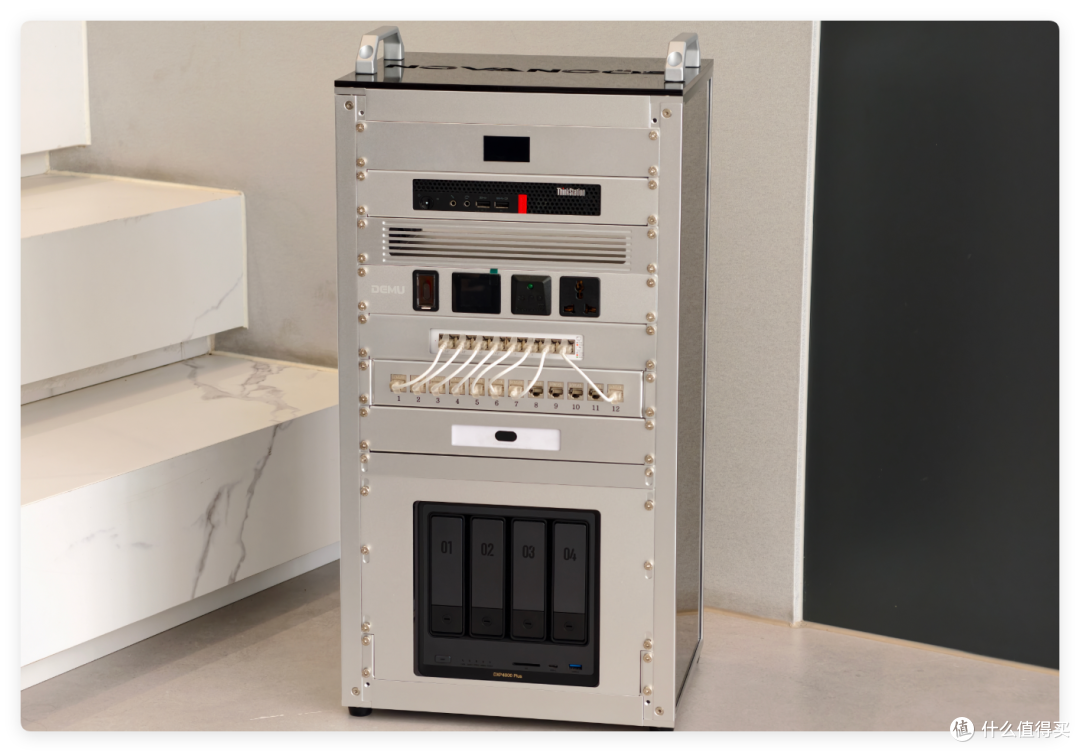

右边这套是以放 NAS 为主的，从上往下依次是：4U NAS 预留、路由器、配线架、交换机、5U NAS 预留。

如果是你，你会更喜欢哪一套方案呢？

之前其实我也看到过很多 DIY 机柜的分享，非常喜欢。但是对我来说最大的一个问题就是没办法照抄别人的设计来匹配自己现有的设备。

每个人的网络设备、UPS、NAS 型号都有差异，照抄买来的零部件如果用不上又不好退，会存在风险。

所以我最终还是选择了看到的这款配件极多的星维派机架。

一、配件清单

因为买的成品，直接把我现有的设备清单列出来报过去就行了，到手的就是直接可以安装使用的东西。

先把配件清单给大家看一眼

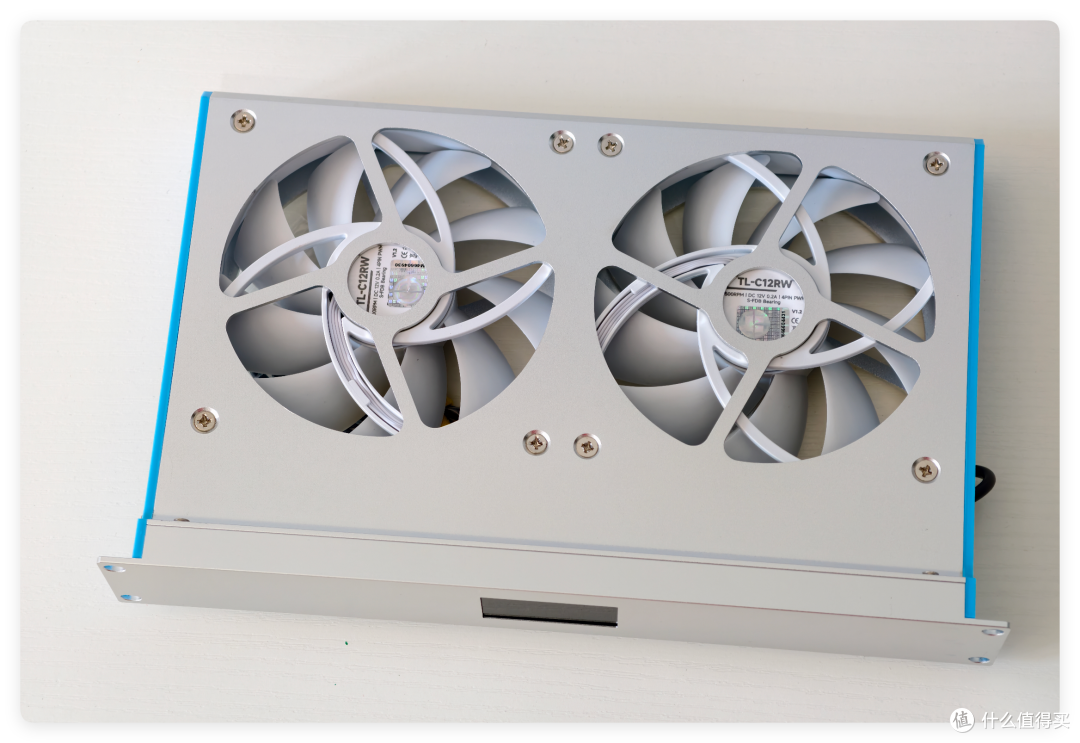

1️⃣ 1U 触屏可控智能风扇，两个 12cm 风扇，拥有，支持温度显示、风扇转速显示以及手动调节。对于开放式机柜来说，NAS 自身的散热差不多是足够的，顶部的风扇更多的是避免上升的热空气影响顶部设备运行。

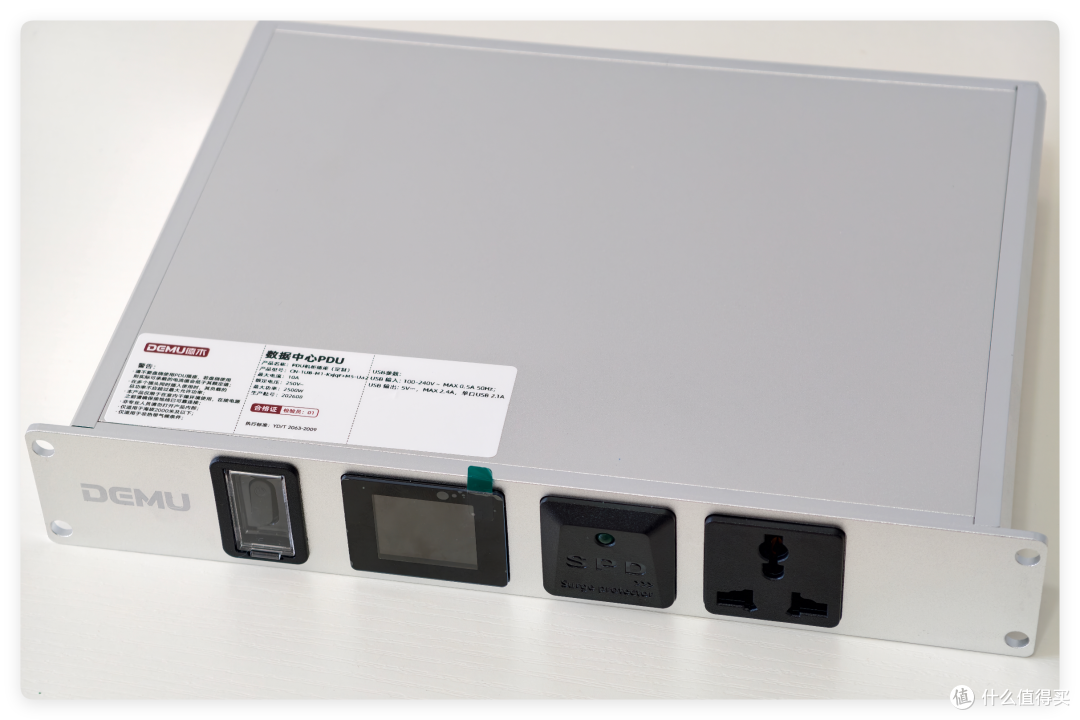

2️⃣ 1U 德木定制 PDU ，前置总开关、功耗监测、SPD 浪涌保护模块、单 AC 插座。最大功率 2500W，额定输入 250V/10A。

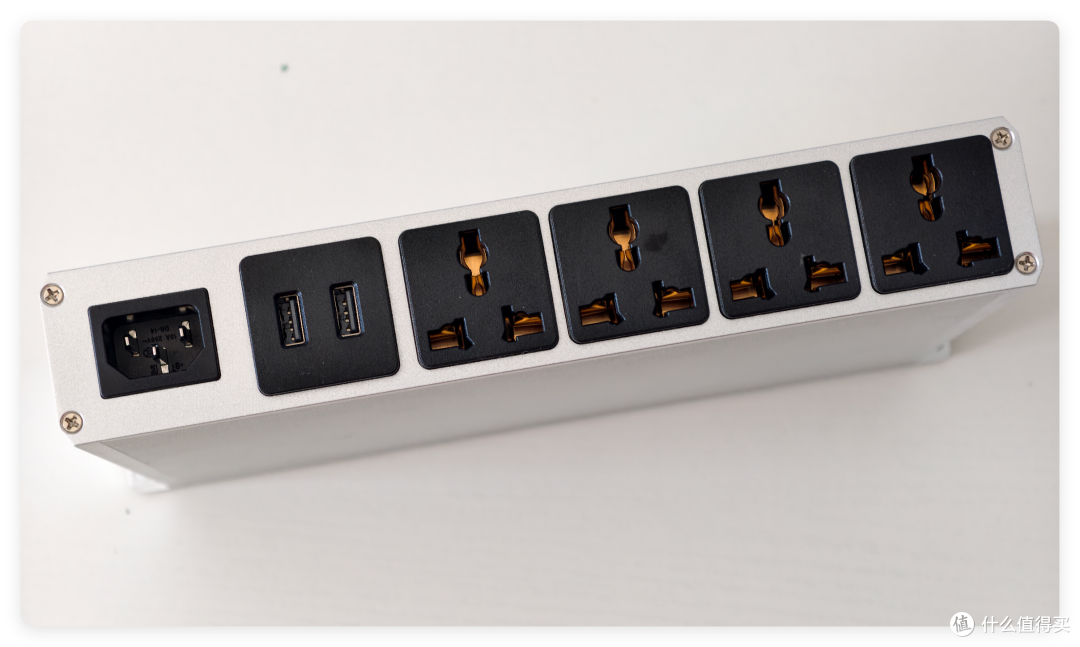

后置，2 个 USB （最大 5V/2.4A），4 个 AC 插座。所以从后面去走线的话，刚好可以提供给我这台机柜上的四台设备使用。

当然如果设备多，我们还可以另外选择其他产品来适配，这一点是我认为星维派做的足够好的地方。

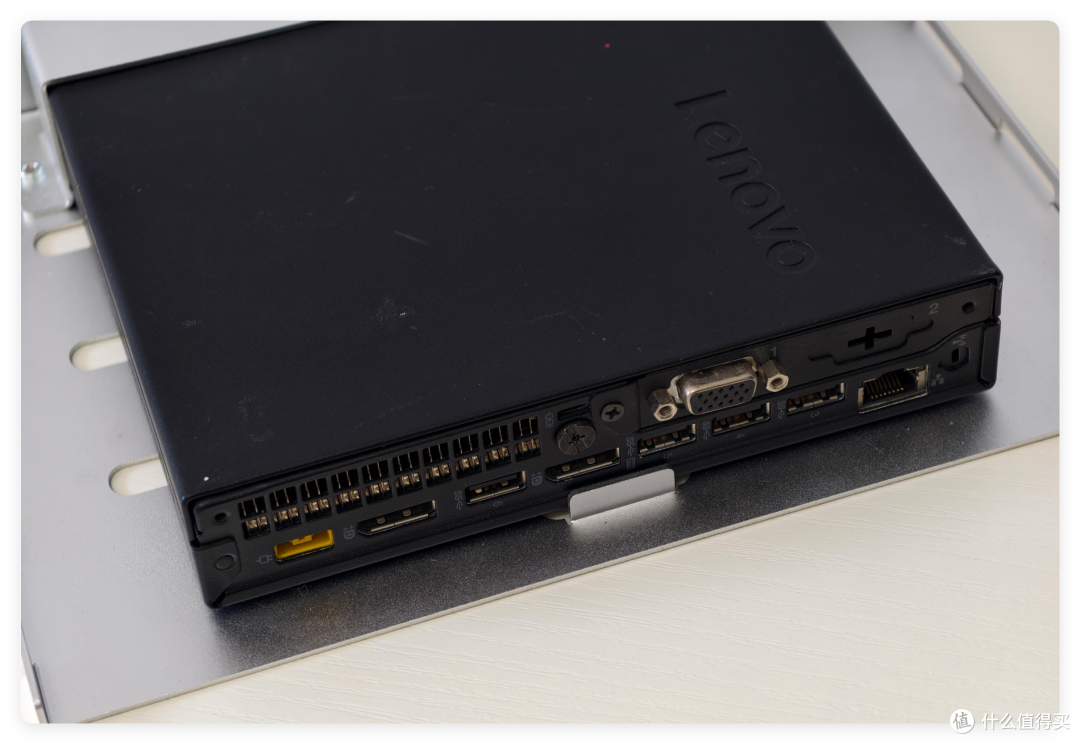

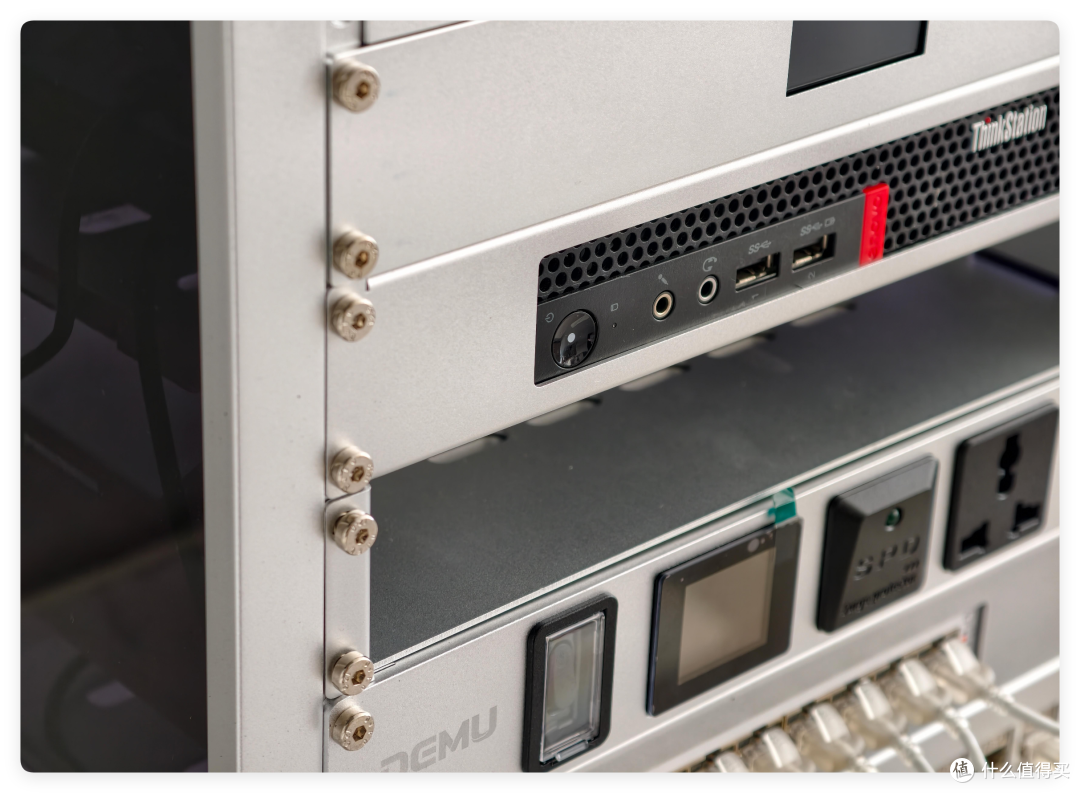

3️⃣ 1U 联想瘦主机定制支架，它的后方会有一个挡条，前面整个面板会露出，后面挡条固定设备。

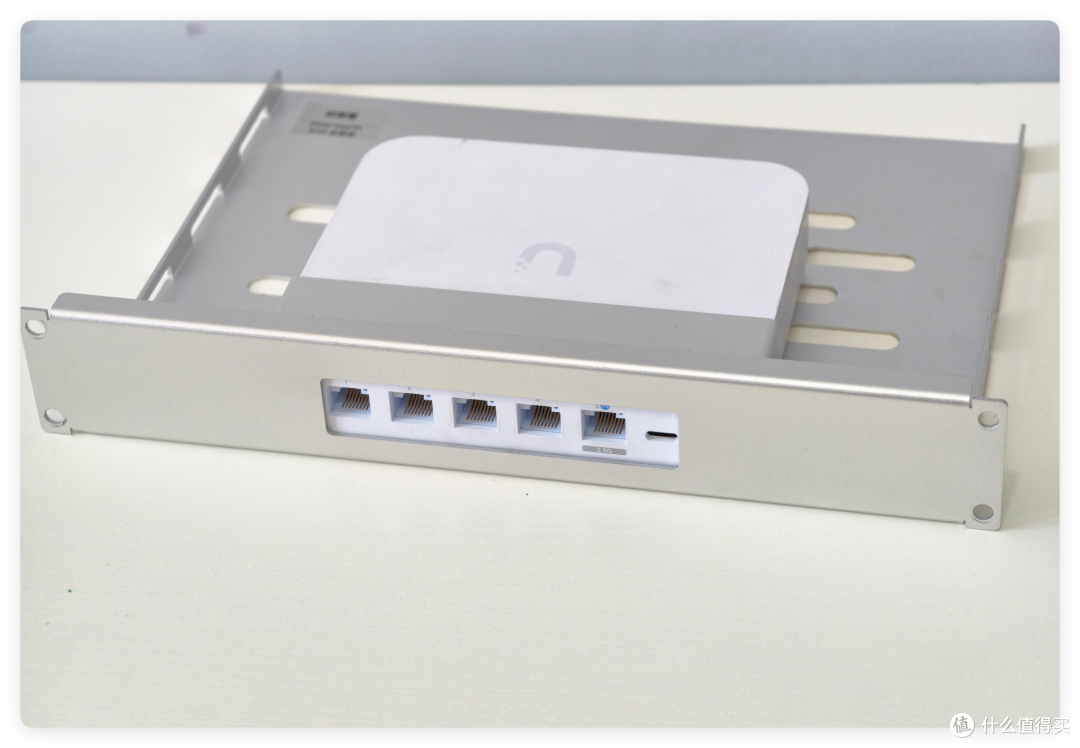

4️⃣ 1U 路由器定制支架，前后都可以放，具体看走线。

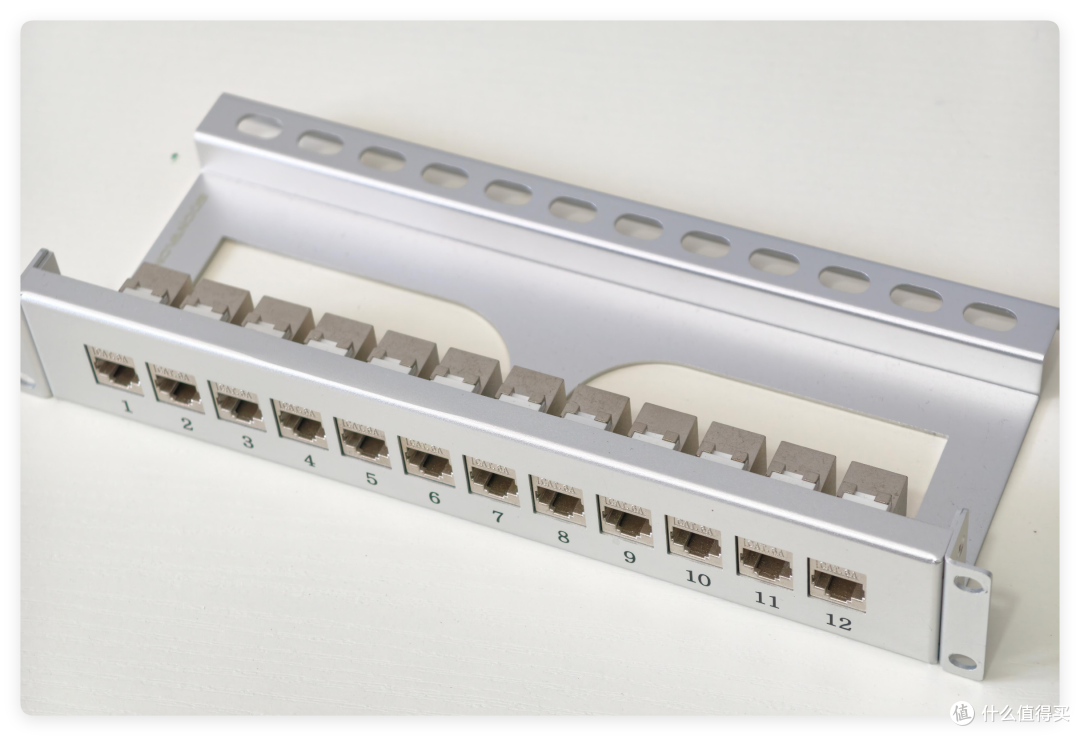

5️⃣ 1U 12路配线架，我的用法是面板到路由器，路由器到配线架 12 号口里侧，再从外侧引到交换机。这样做的好处并不只是好看，而是把后面的长网线和前面的设备跳线分开，后期更换交换机或者调整端口时，不需要重新整理整柜布线。

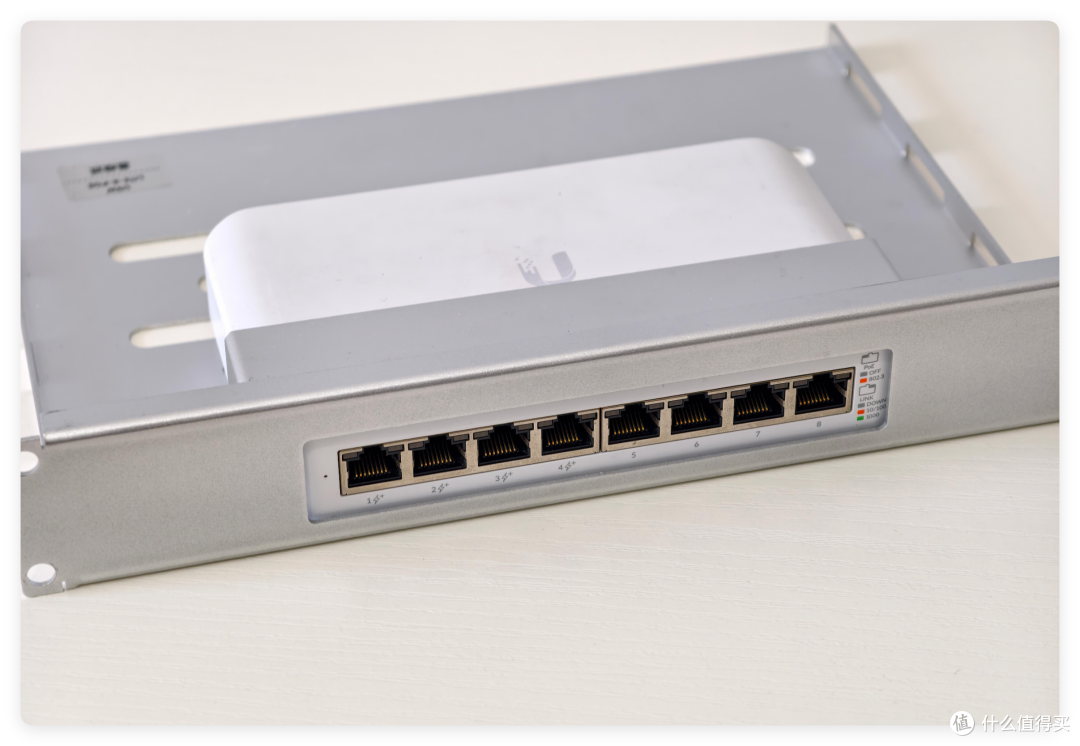

6️⃣ 1U 交换机定制支架

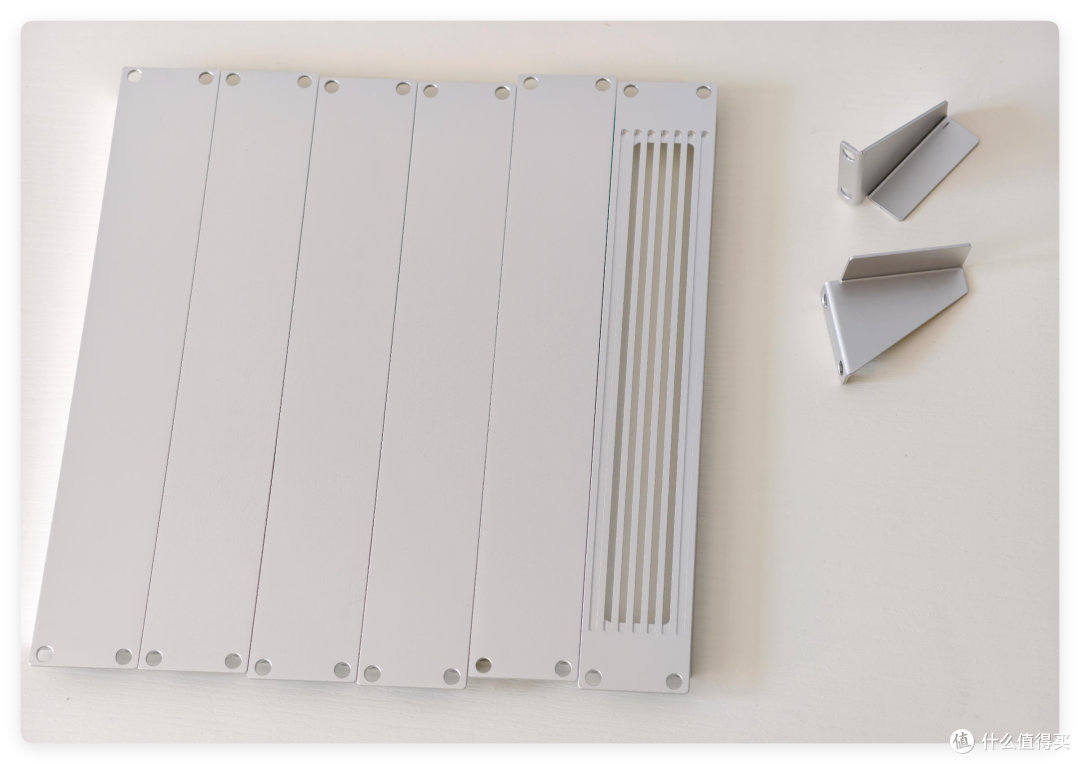

7️⃣ 1U 机柜盲板，后支撑托架，都是灵活配件。盲板用于遮挡空余 U 位并改善机柜整体观感与风道，后支撑托架主要搭配托架受力。

二、机柜安装

机柜安装，我大概花了 20 多分钟，其中 10 分钟就是在怼两侧的亚克力板，整个安装过程非常简单，就是几颗螺丝固定就行，一个人轻松搞定。

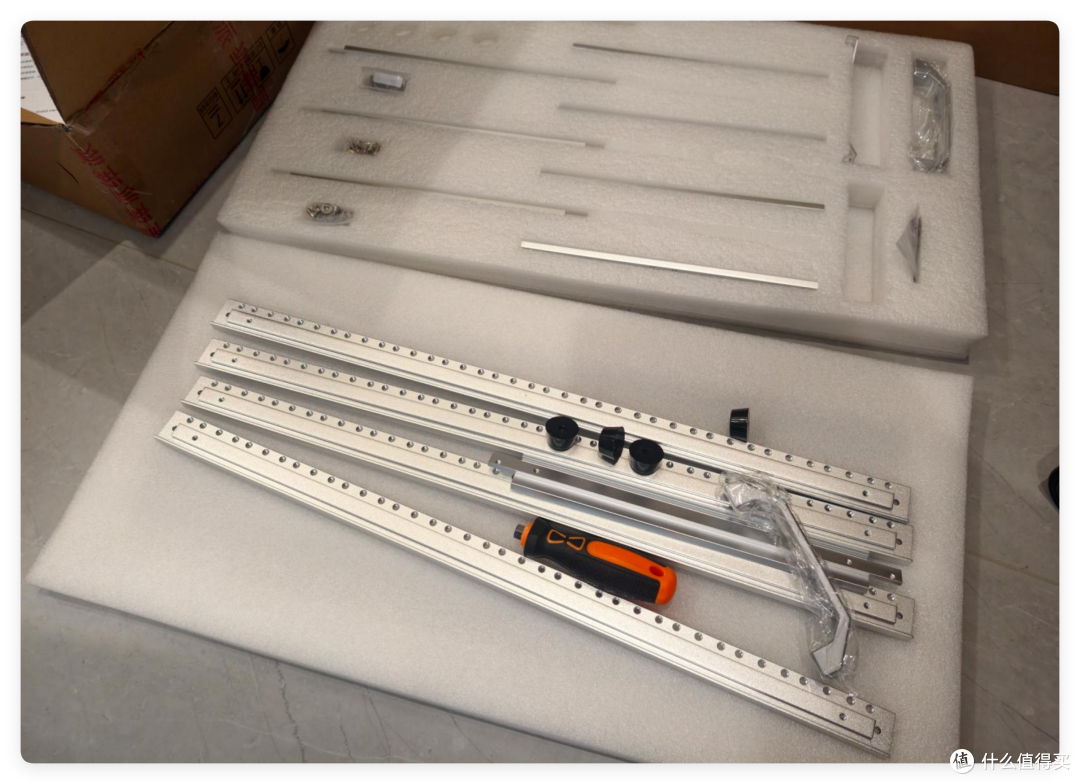

先说说包装部分吧，星维派所有配件都用了定制 EPE 珍珠棉缓冲内托，没有任何部件有磕碰痕迹，包装的质量还是非常高的。

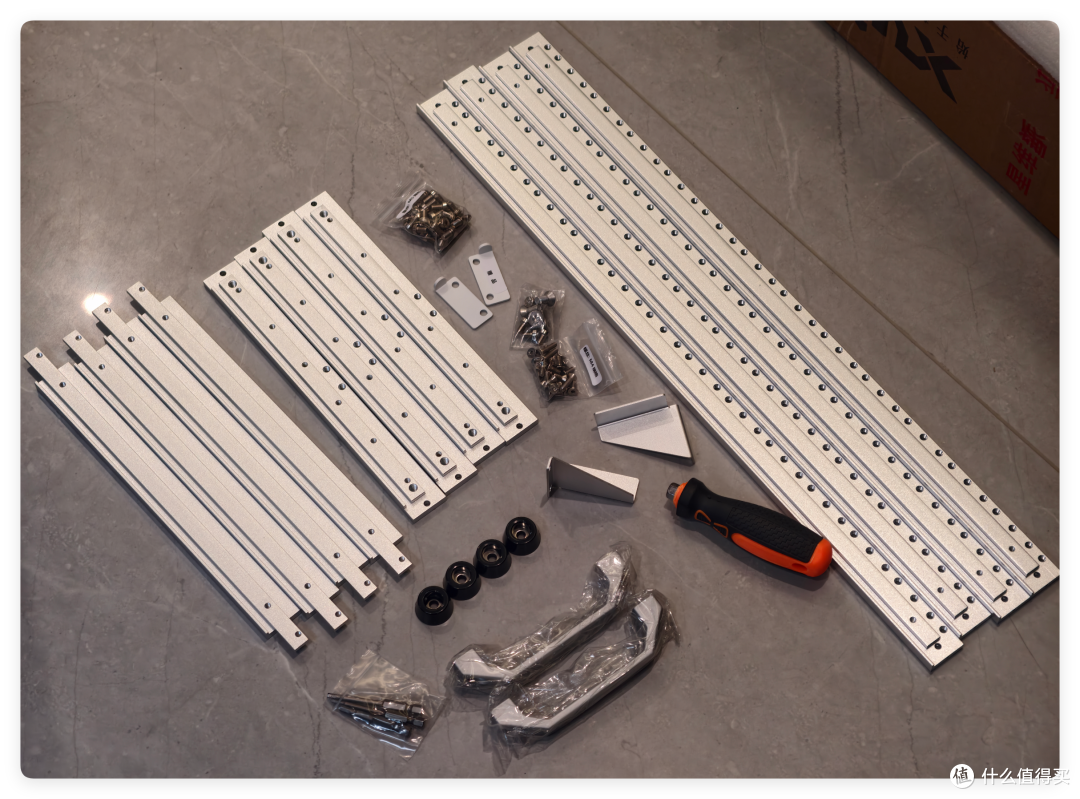

我选购的机柜是 12U 的，主体包含：纵向立柱4，连接梁8，机柜脚垫4，提手2；配件包含：M5/M6 螺丝*N，螺丝刀、辅助片等。

看一下材质细节，表面采用细腻的喷砂、氧化类处理，耐划、耐指纹，质感非常棒。

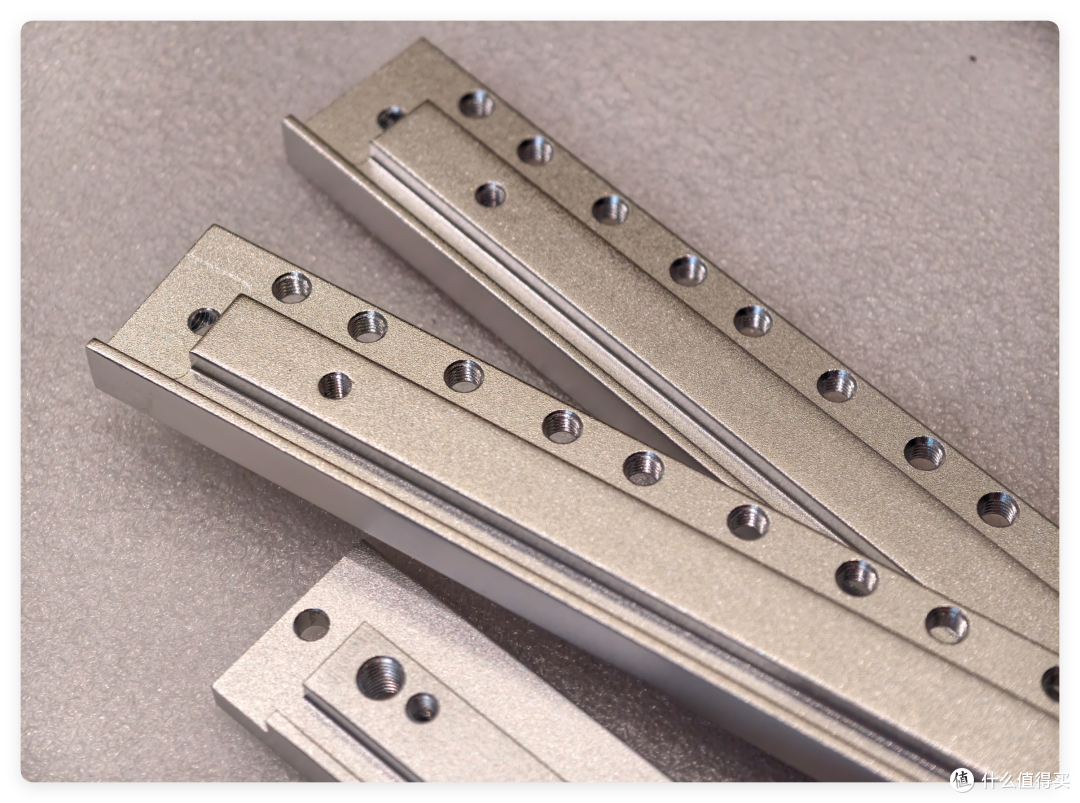

大家可以看到，支架上有明显的折边、加强筋和槽型结构。这种设计可以在不明显增加重量的情况下提高抗弯和抗扭能力。

这对于开放式机柜来说很重要，因为机架没有侧板参与承力，主要就靠四根立柱和横梁保持整体刚性。

另外就是预攻丝螺纹，孔边缘规整无毛刺，螺丝可以直接锁入型材，装配和后期调整都会很方便。

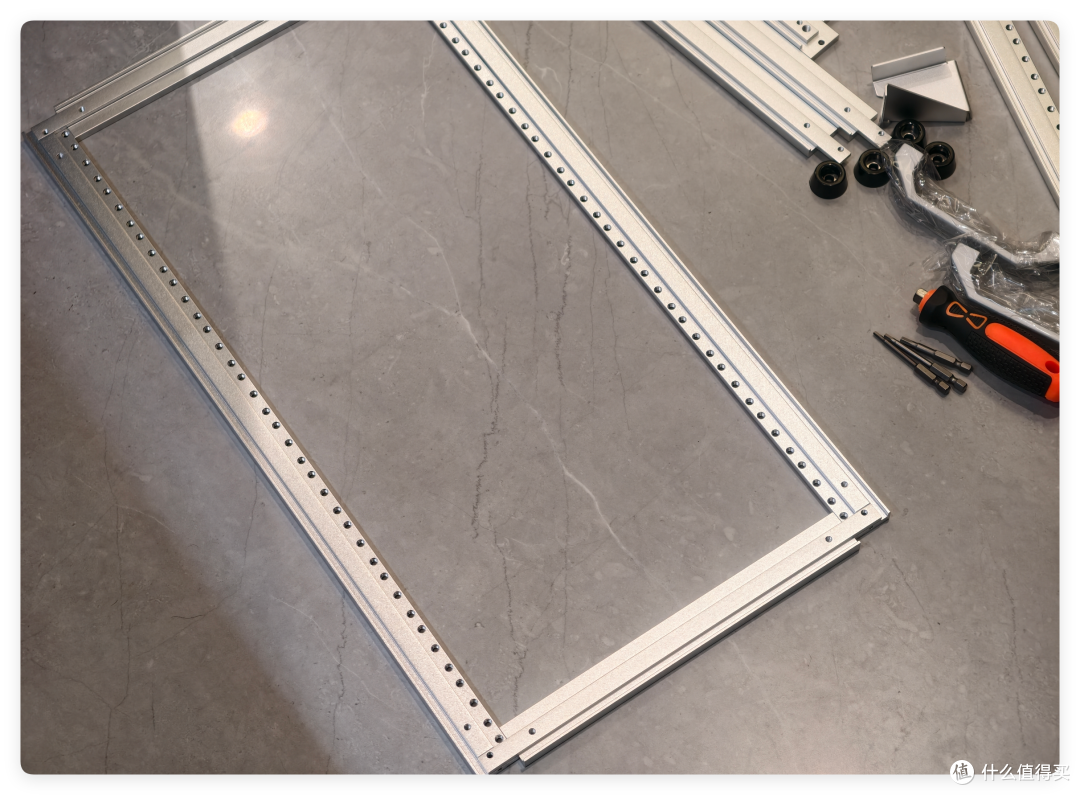

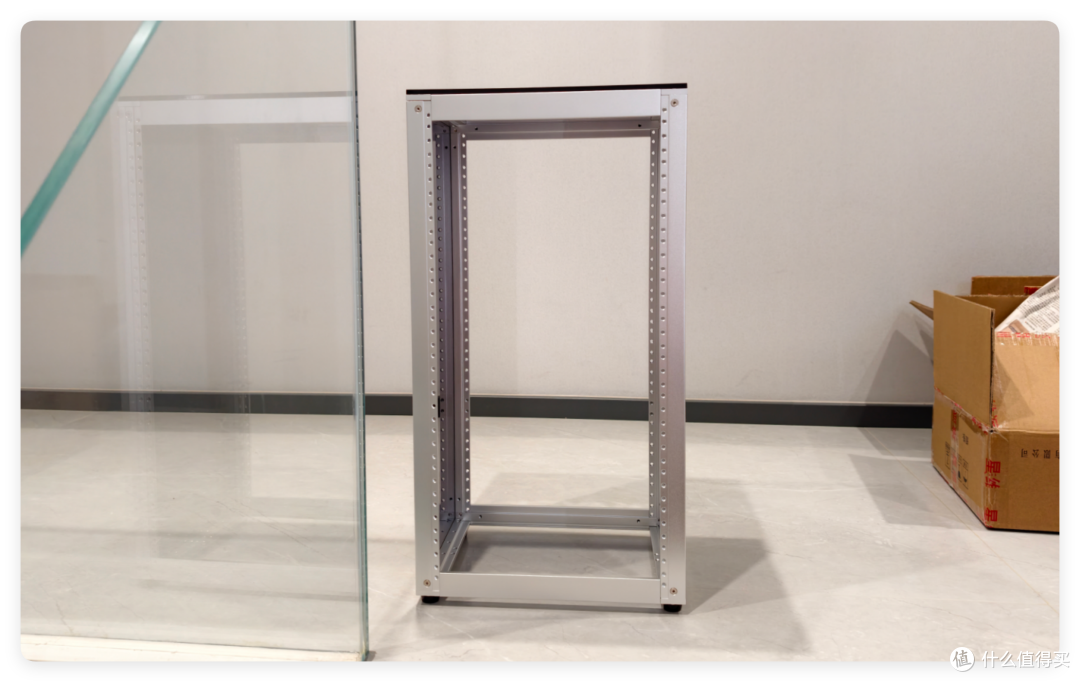

安装过程也很简单，一面立柱+横梁固定后，再进行组装即可。

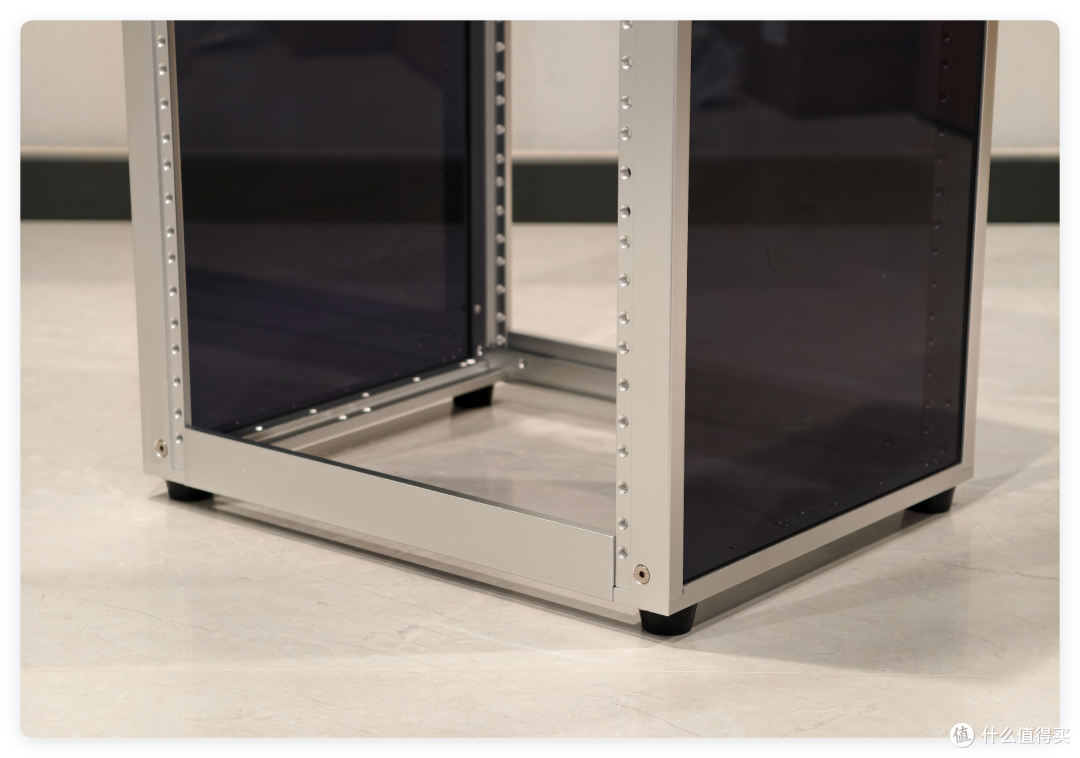

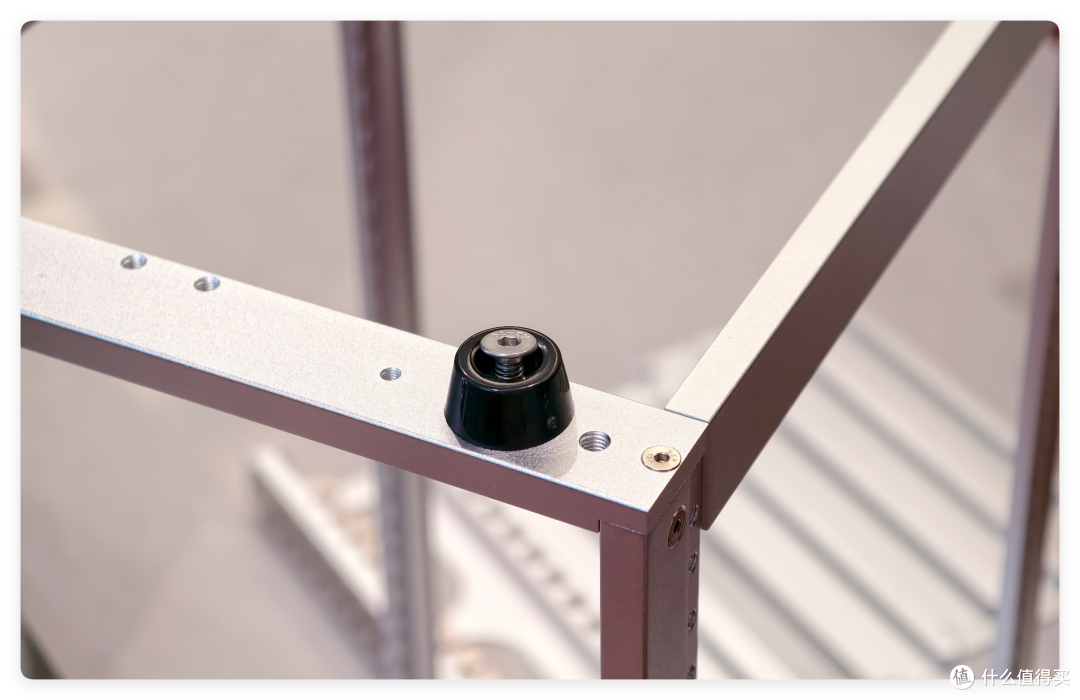

完了以后底部直接脚垫接进去。

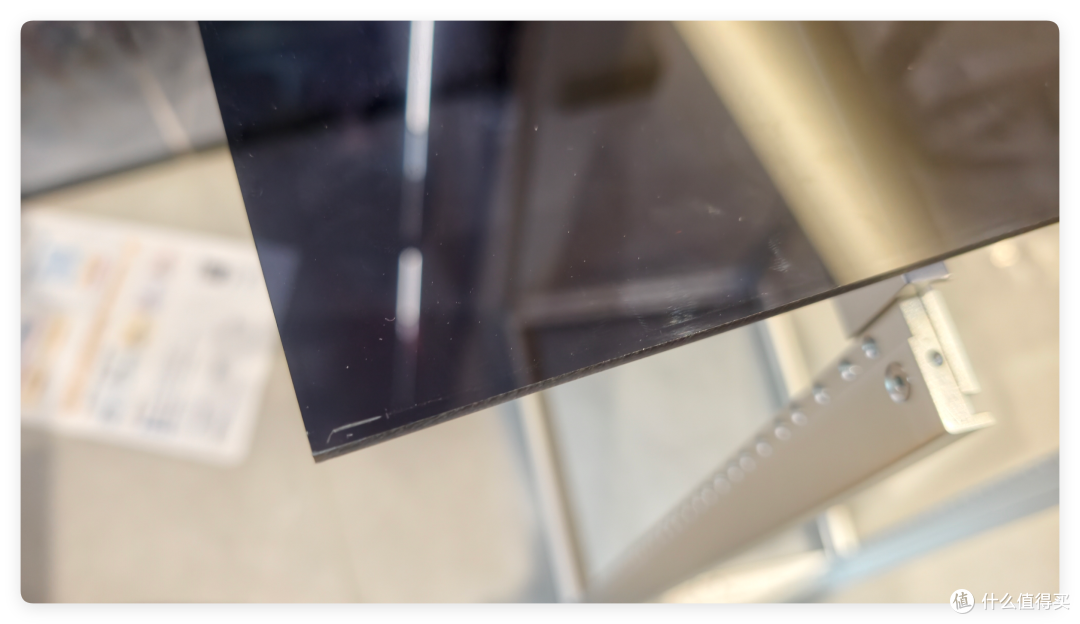

机柜两侧提供的是亚克力挡板，不过这个比较难插进去，也算是整个安装过程中我唯一明显觉得麻烦的地方。

侧板和型材槽位配合比较紧，我一个人是没弄进去了，让队友帮我搞进去的，太累了。

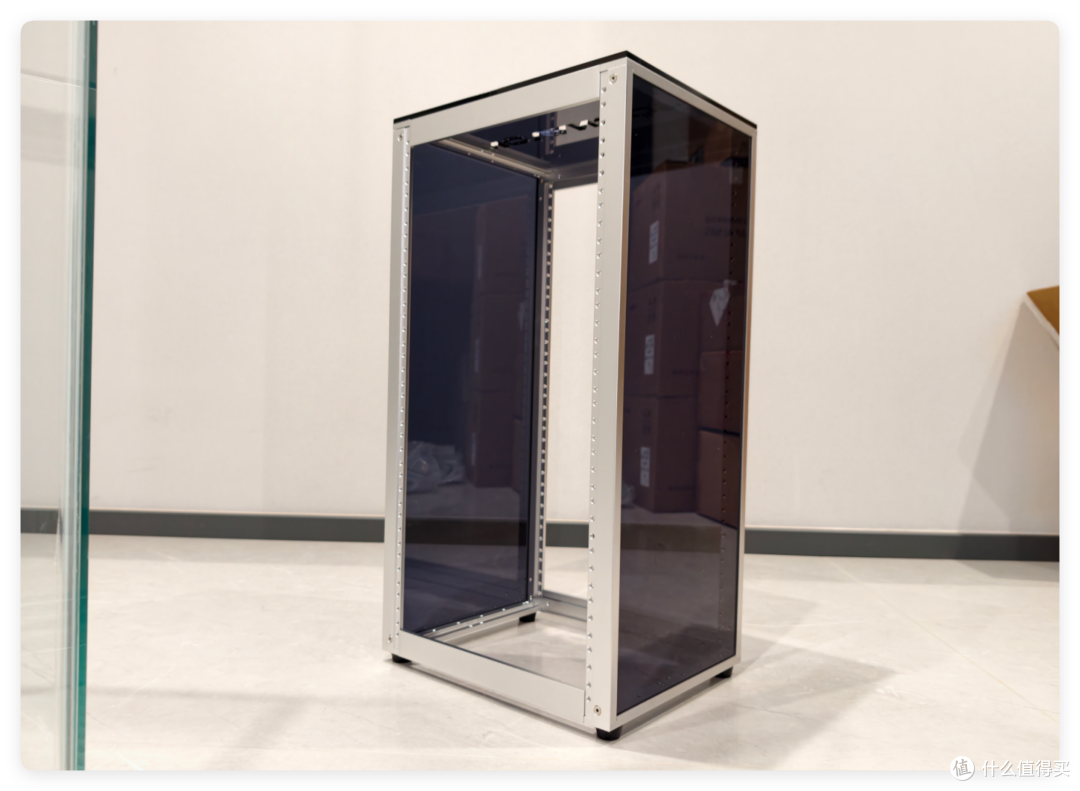

最后还有一个顶部的亚克力镂空面板，整台机柜也就安装完成了。整体重量适中，加上提手可以轻松移动腾挪位置。

三、配件上架

主体完成后就可以进行配件上架了，这套机架按照标准 U 位进行规划，安装时可以明显看到每 1U 对应一组安装孔位。

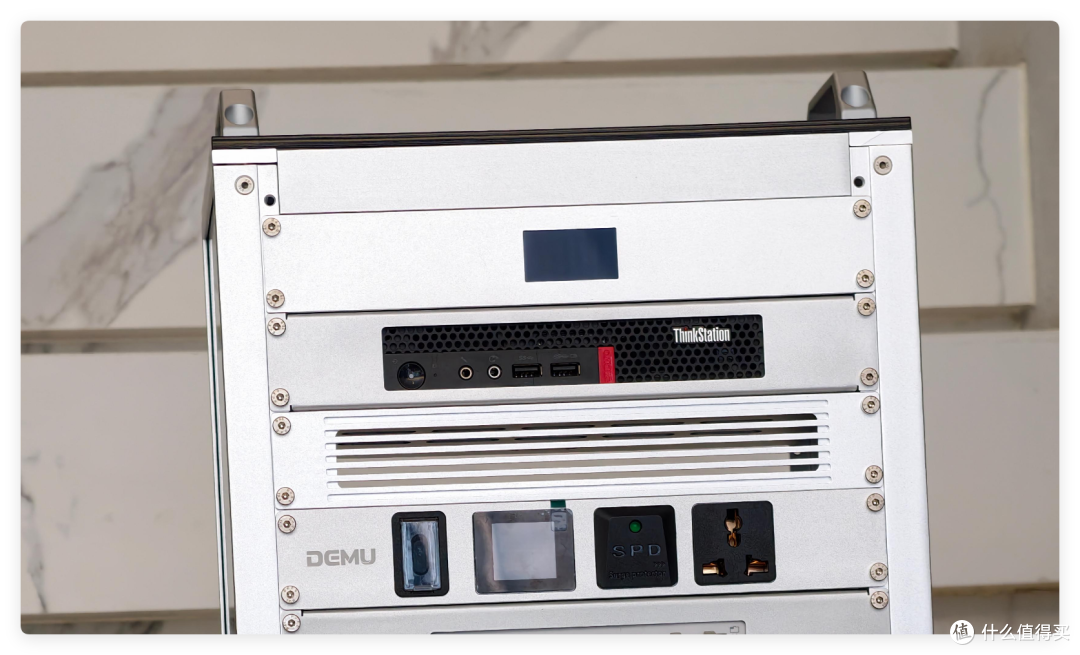

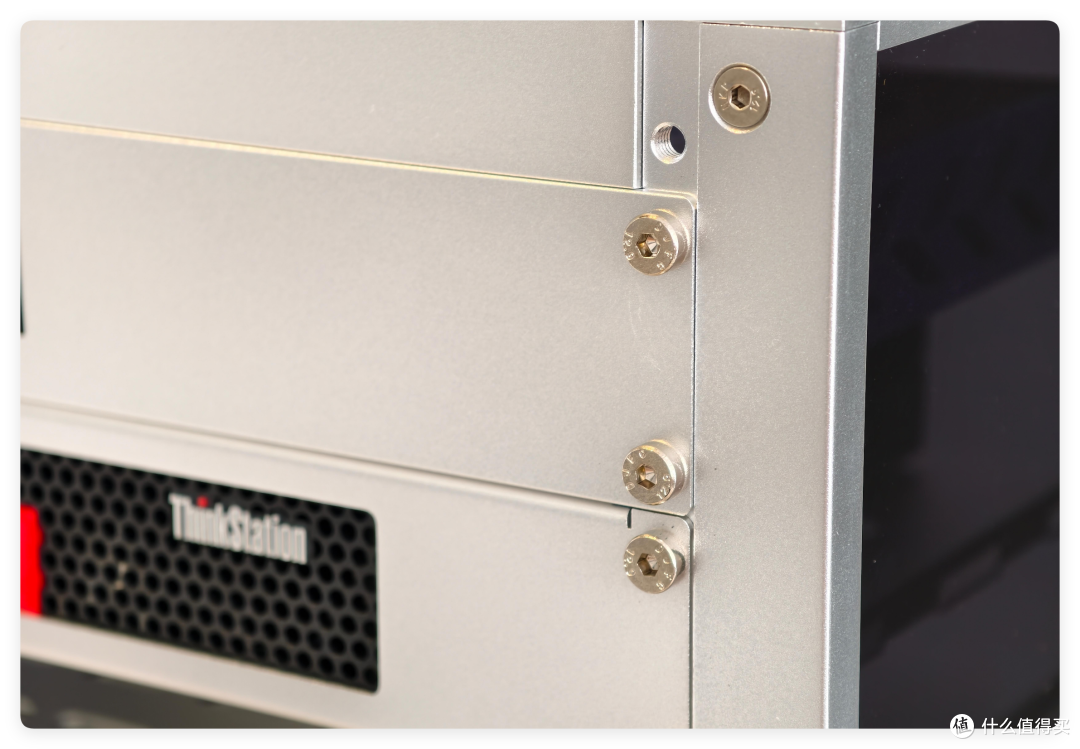

安装的话，只需要固定前挡板四个角落的 M5 螺丝即可，非常简单。

中间预留的位置，我是准备上锂电池 UPS 的。因为我这一套 12U 机柜目前放传统 UPS 的话，位置就不是很够，而 UPS 对 NAS 的作用我觉得就是让 NAS 可以自动关机，它本身多久的续航并不关键。

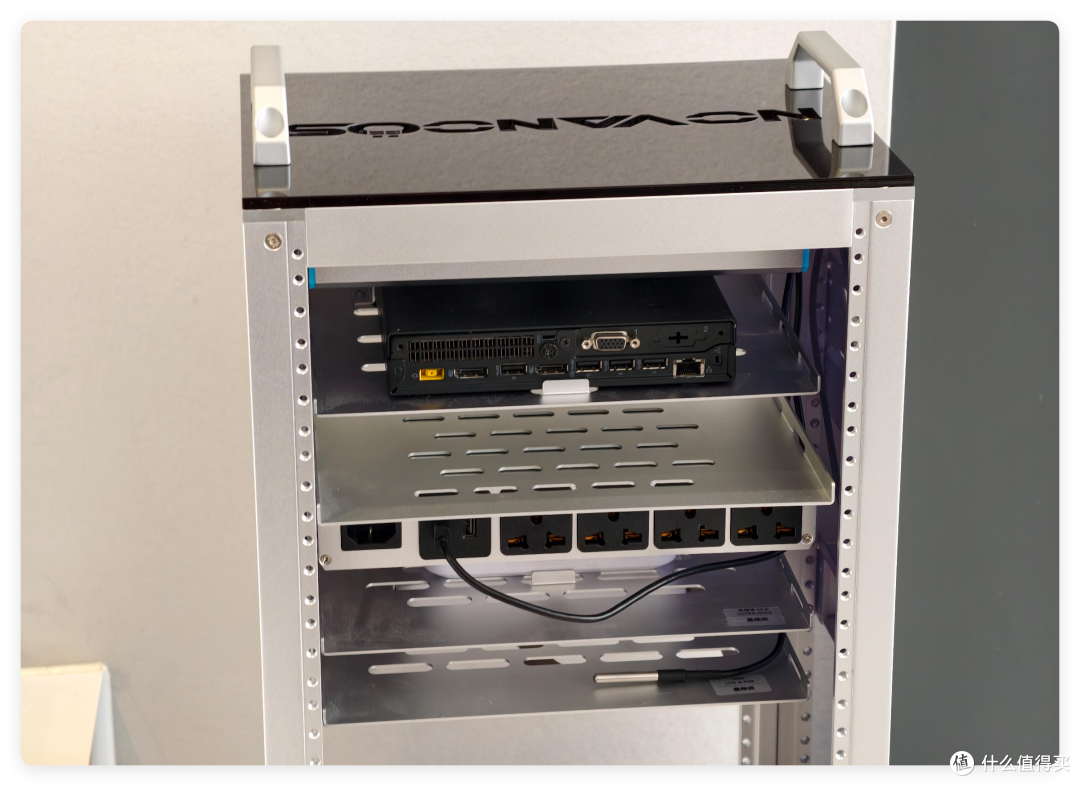

后面的部分，我个人感觉还是比较空的。因为路由器、交换机这些本身都很短，让配线架和交换机一上一下完全可以空出 1U 多的位置用来放变压器之类的，走线也不会特别乱。

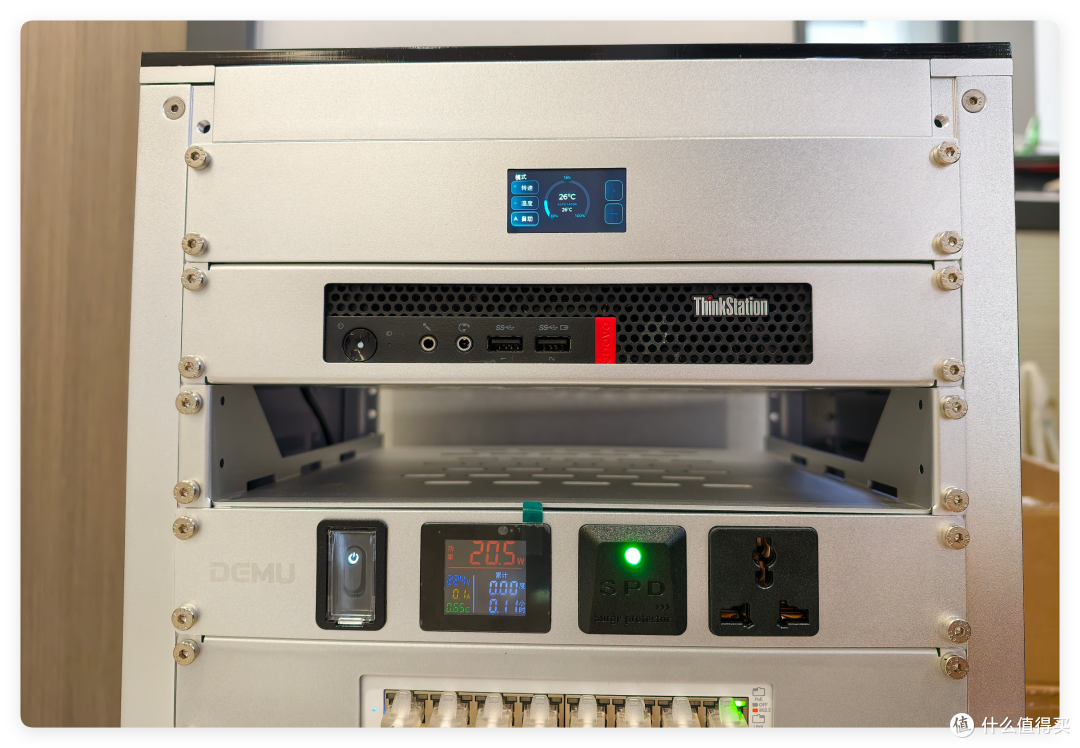

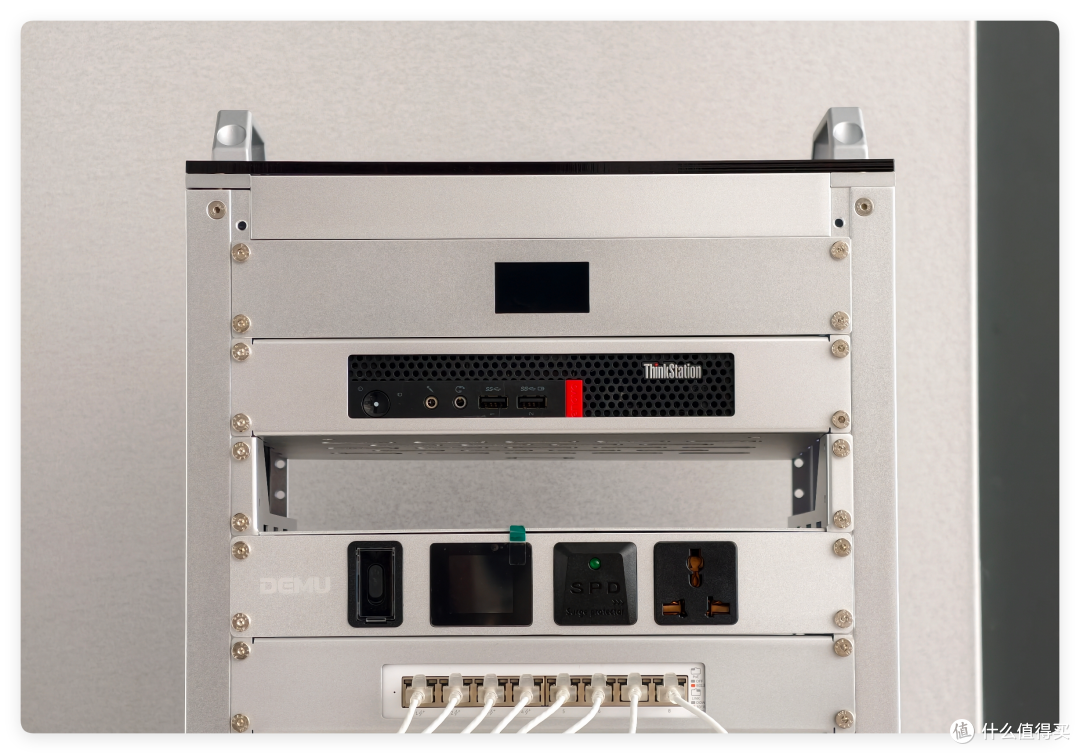

这是我上电以后的一个状态，顶部可以看到当前风扇传感器获取的温度信息以及转速，通过这块触屏可以切换模式，增大、减少转数。

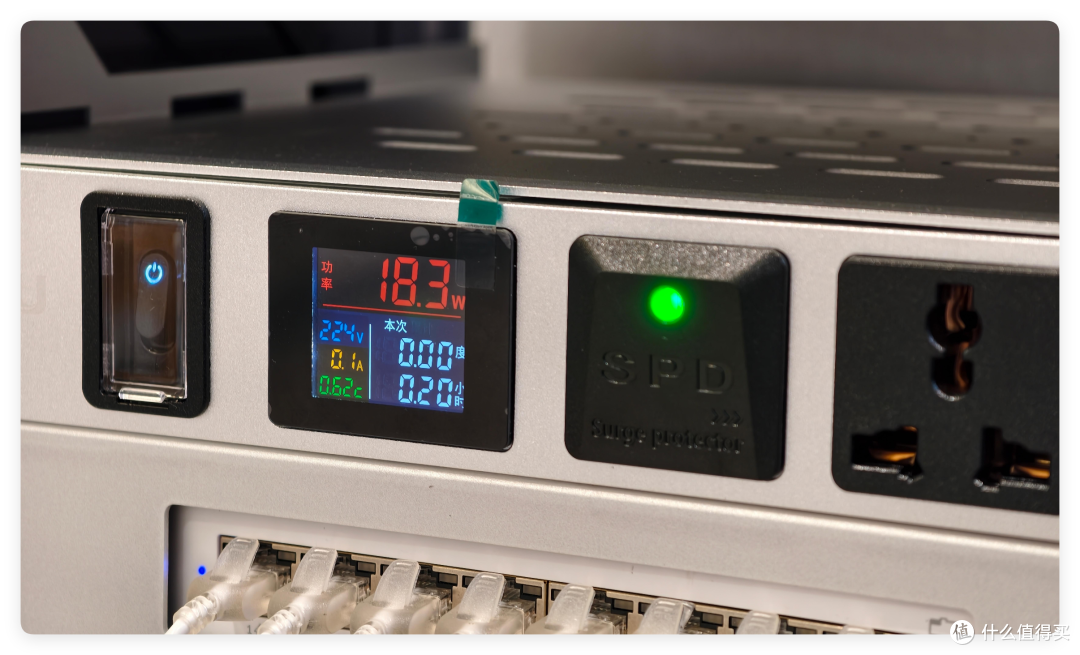

PDU 的显示屏上，可以直接读取电压、电流、实时功率、累计电量以及运行时间，整个机柜用了多少电是一目了然。

很多 NAS 玩家最关注的就是 NAS 到底用了多少电，其实交换机、路由器这些东西长期来看耗电也不少。通过 PDU 进行统一管理，耗电量也可以更明确。

最后

最终，我也算是鸟枪换炮了，从最早的地面堆放，升级到小推车机柜，再到现在的开放式机架，彻底建成了自己的数据中心。

我觉得这种机柜最有意思的地方，并不是把 NAS、交换机、小主机全部塞进一个架子里，而是终于可以按照自己的设备去设计机柜，而不是反过来为了机柜去迁就设备。

12U 对家庭 NAS 来说也算是一个比较舒服的尺寸，PDU、配线架、交换机、小主机、UPS、NAS 都能找到自己的位置，同时又没有传统落地服务器机柜那么夸张。

以后设备升级，也无非就是重新调整几个 U 位、换一个支架。

男人嘛，谁不想要有一个自己的机柜呢？

如果你各类设备比较多的，或者喜欢折腾 NAS、Homelab、软路由和家庭网络，我觉得星维派这种模块化开放式机架就很不错~

作者声明本文无利益相关，欢迎值友理性交流，和谐讨论～
