品味苹果设计 篇三：台式机Power Mac G4"Mirrored Drive Doors"

Power Mac G4家族三兄弟中最年轻的一个，"Mirrored Drive Doors"“镜像驱动门”， ，我给的中文翻译名称，霸气不》？

品味苹果设计 篇一：#本站首晒#台式机Power Mac G4 "Yikes!"iblue2| 赞36 评论26 收藏59查看详情

品味苹果设计 篇二：台式机Power Mac G4 "QuickSilver"品味苹果设计篇一：#本站首晒#台式机PowerMacG4品味苹果设计篇一：#本站首晒#台式机PowerMacG4"Yikes!"...592636匿名用户上次分享的苹果设计...iblue2| 赞18 评论13 收藏30查看详情

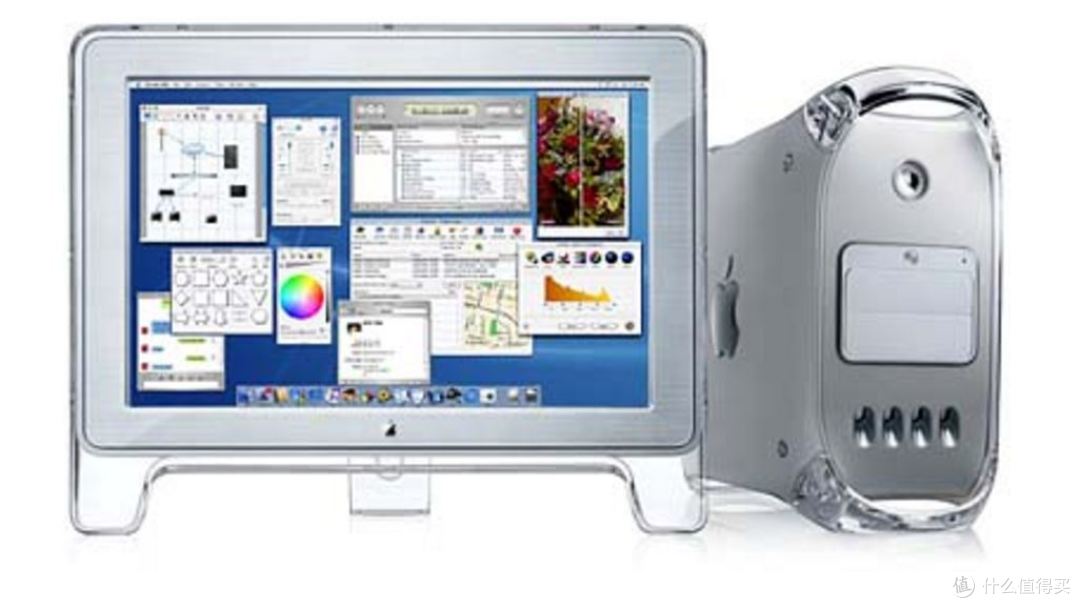

为设计服务的Power Mac G4走到了第三代，发布时间2002年8月，（ 15年前了），自1999年8月起每年出一代，节奏也算是非常紧凑了。随着多媒体应用越来越广泛，图片视频处理要求也越来越迫切，在第二代的小改动后，第三代"Mirrored Drive Doors"可谓下足血本，期待性能巨大提升了，满足顾客需求。23寸液晶显示器登场，富贵逼人，不是小民所能享受啊。

三哥"Mirrored Drive Doors"当然是用来替代二哥"QuickSilver"的啦，但是不久Power Mac G5铝合金怪兽就发售了，压力太大G4湮灭。

女性设计师越来越多？所以"Mirrored Drive Doors"装上了镜子？ ，感觉确实可以给设计师姐姐们时刻关注容颜，多用电脑容易长痘痘。

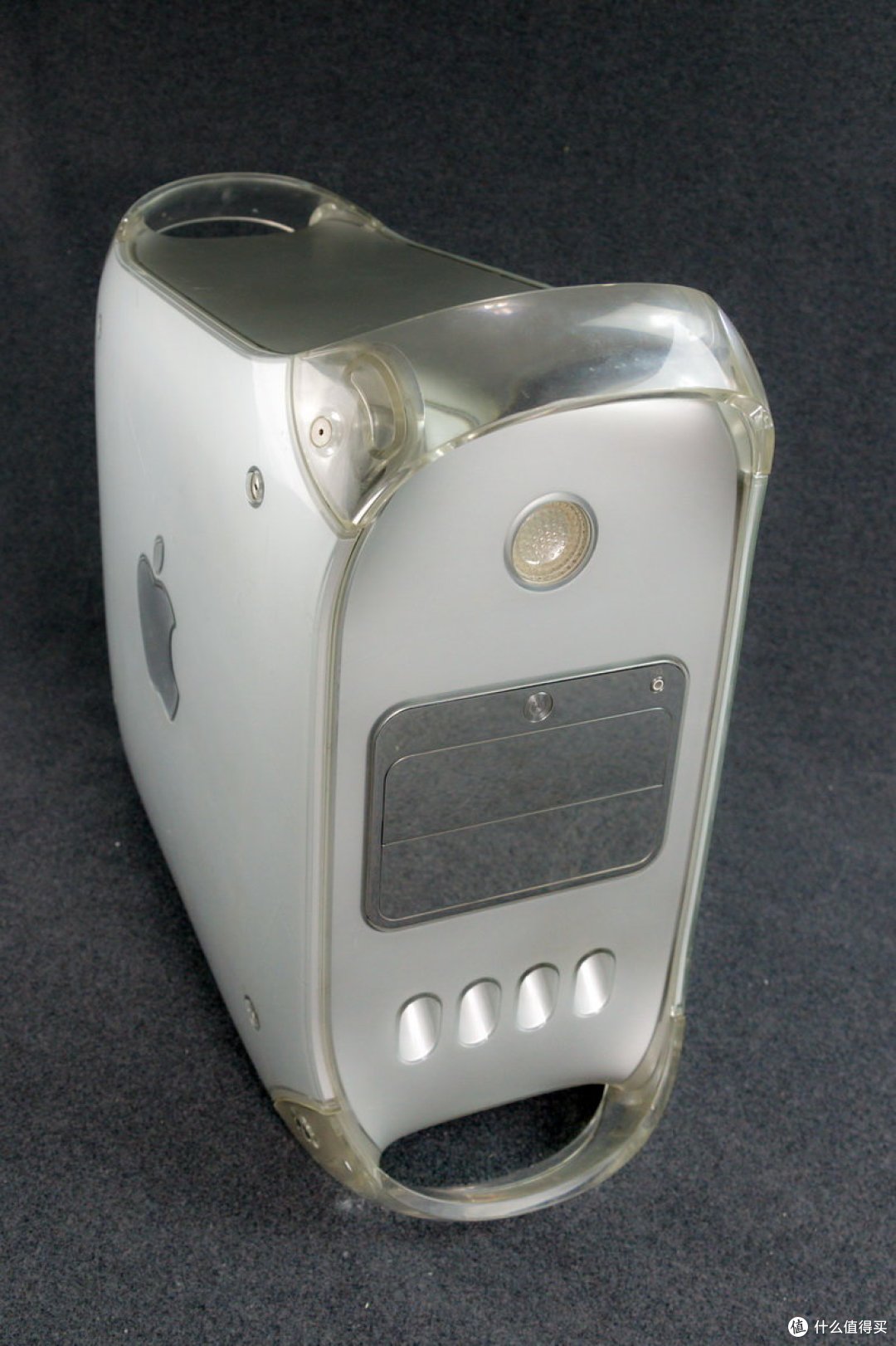

Power Mac G4主机转起来， ，其实这货好重啊，前两代也就13KG左右，这一代19KG多，中间找个棒穿起来就是一个杠铃了 。与一二代相比，侧脸没变，前后脸变化还是比较大的。

新设计的前脸，又一次颠覆了二代的设计，两光驱口一体设计带反光，所以这机也简称“镜面机”

依旧哈曼卡顿，这次做了亚克力防护罩，喇叭再也不怕被戳爆了， 。

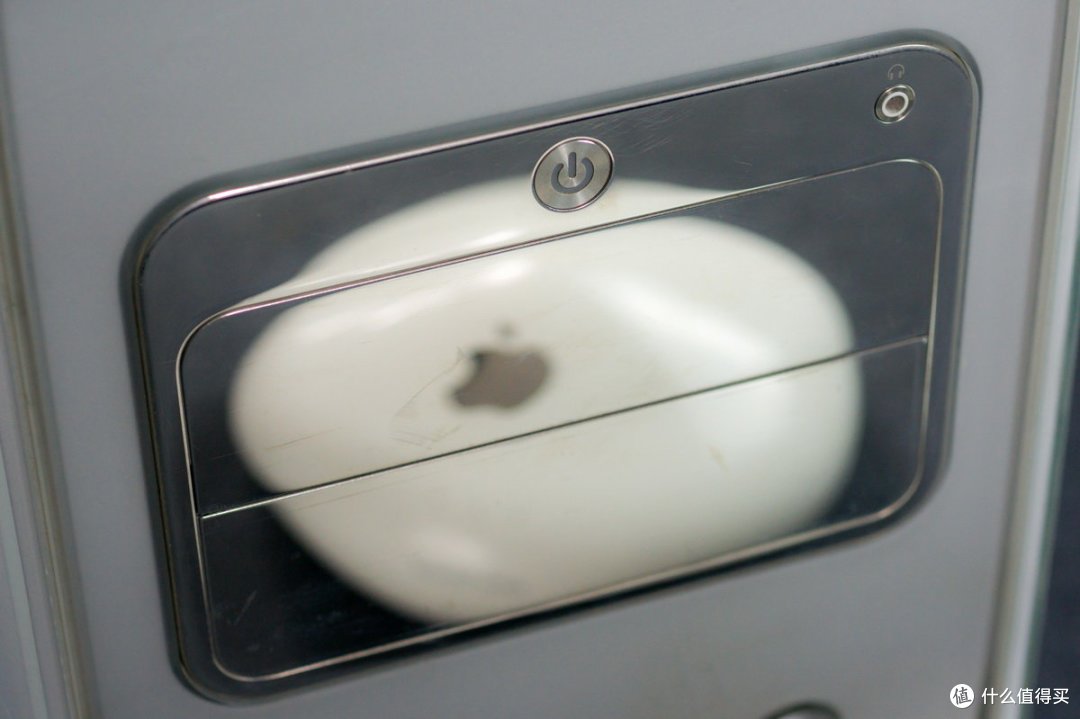

这反射效果，脸上一颗小痣都看的清， ，仅开机键了，重启键被组合键代替掉了，还前置了一个3.5耳机插孔，听歌方便许多。

光驱打开没有实体键，通过系统软件内部控制，或者键盘按键控制，相当简洁。实际预装一个光驱，另一个光驱位空置，可加装光驱，还能装ZIP（需更换配套镜面面板）。

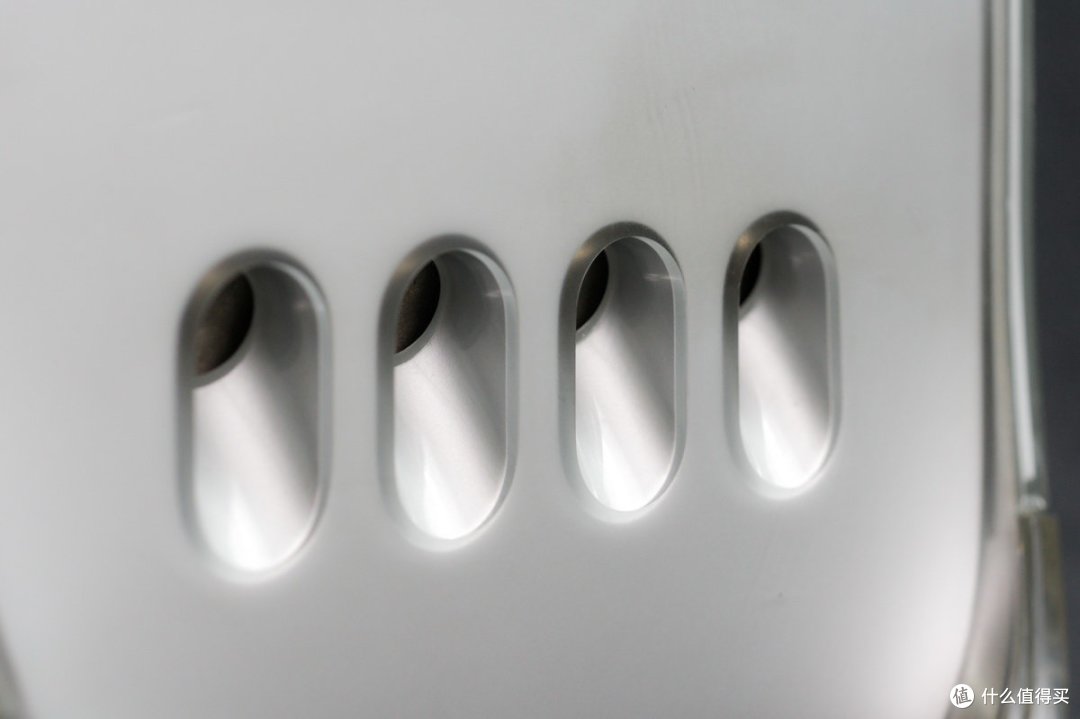

前脸下部四个喷气孔，很时尚的感觉，其实它不会喷气而是吸气，机箱内部分冷却空气由此进入。

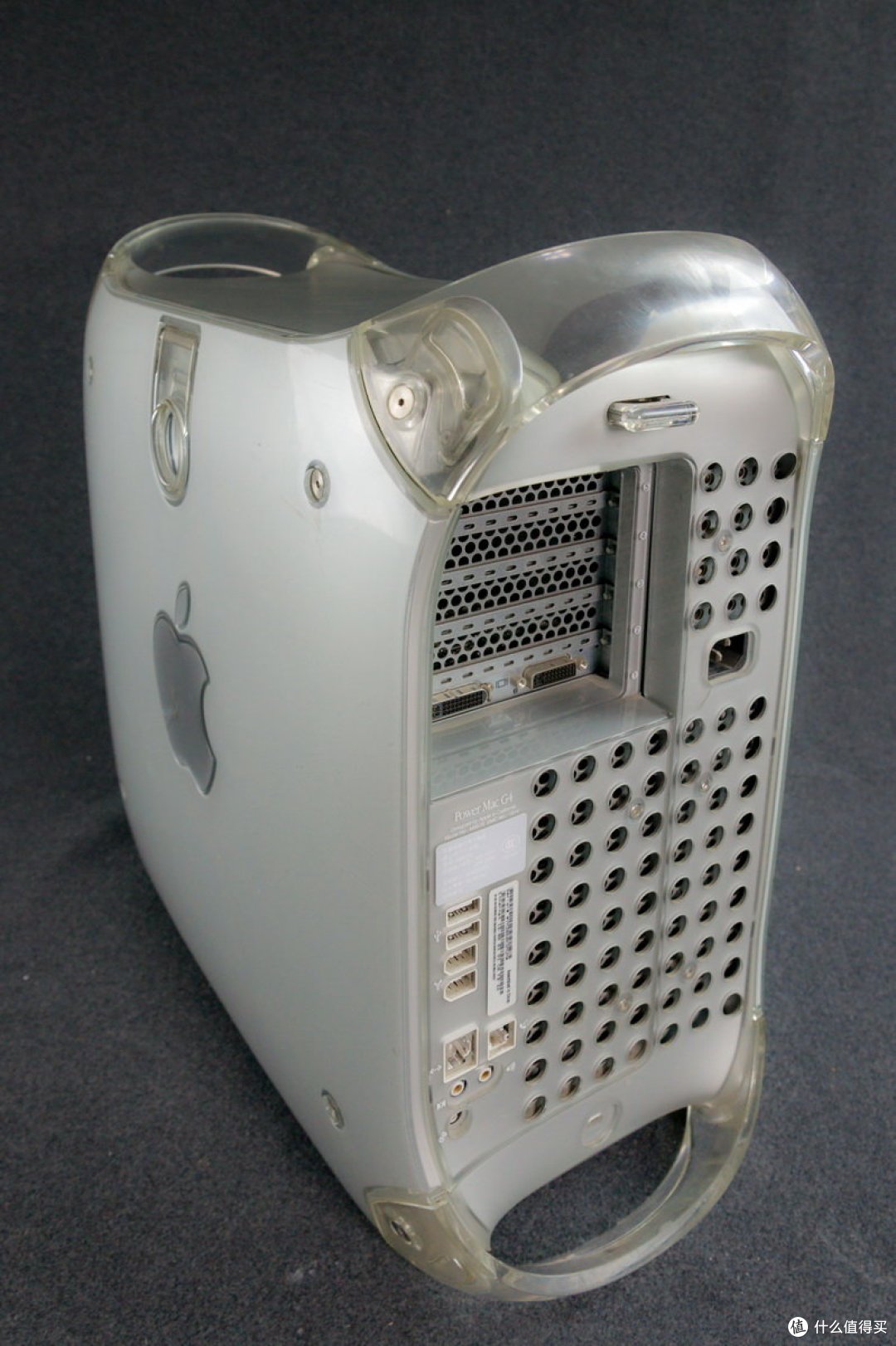

后脸的变化也是巨大的，好多的孔洞，密集恐惧症请退散。随着CPU功耗的上升，系统需要更大的空气流通量吧。还有一个与前两代不同的是，左右半边所占比例，以前类似被一个之字形划分，这款直接是左大右小，压缩了电源所占的那部分。

PCI接口扩扎挡板都被换成洞洞款，电影也是大孔带里面的小孔，通风凉快啊。

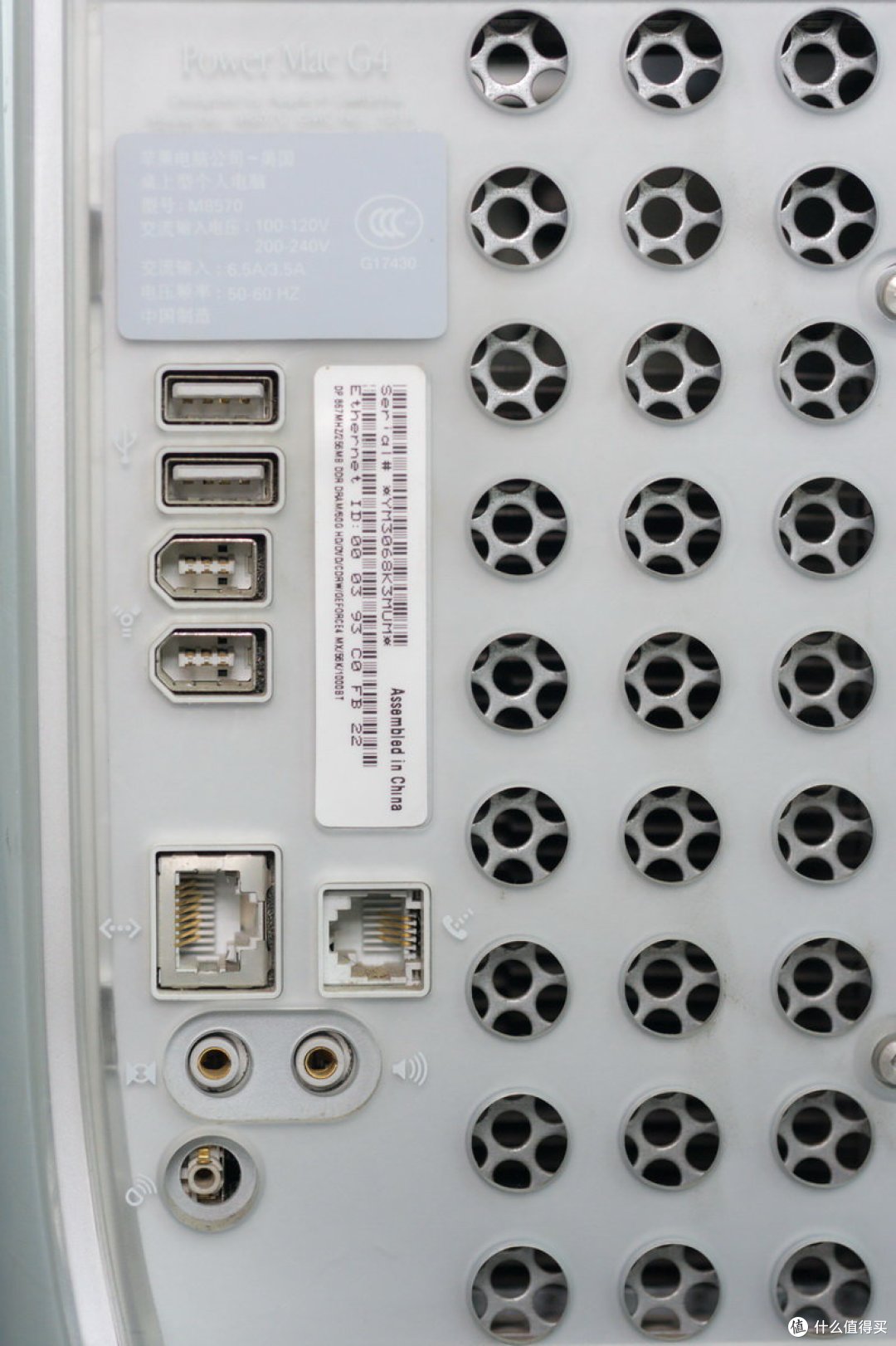

铭牌及主机扩展接口，两USB两火线，网线口电话线口，喇叭音频等接口，旁边这么多孔，就不怕插错吗？依旧是美国设计中国制造。

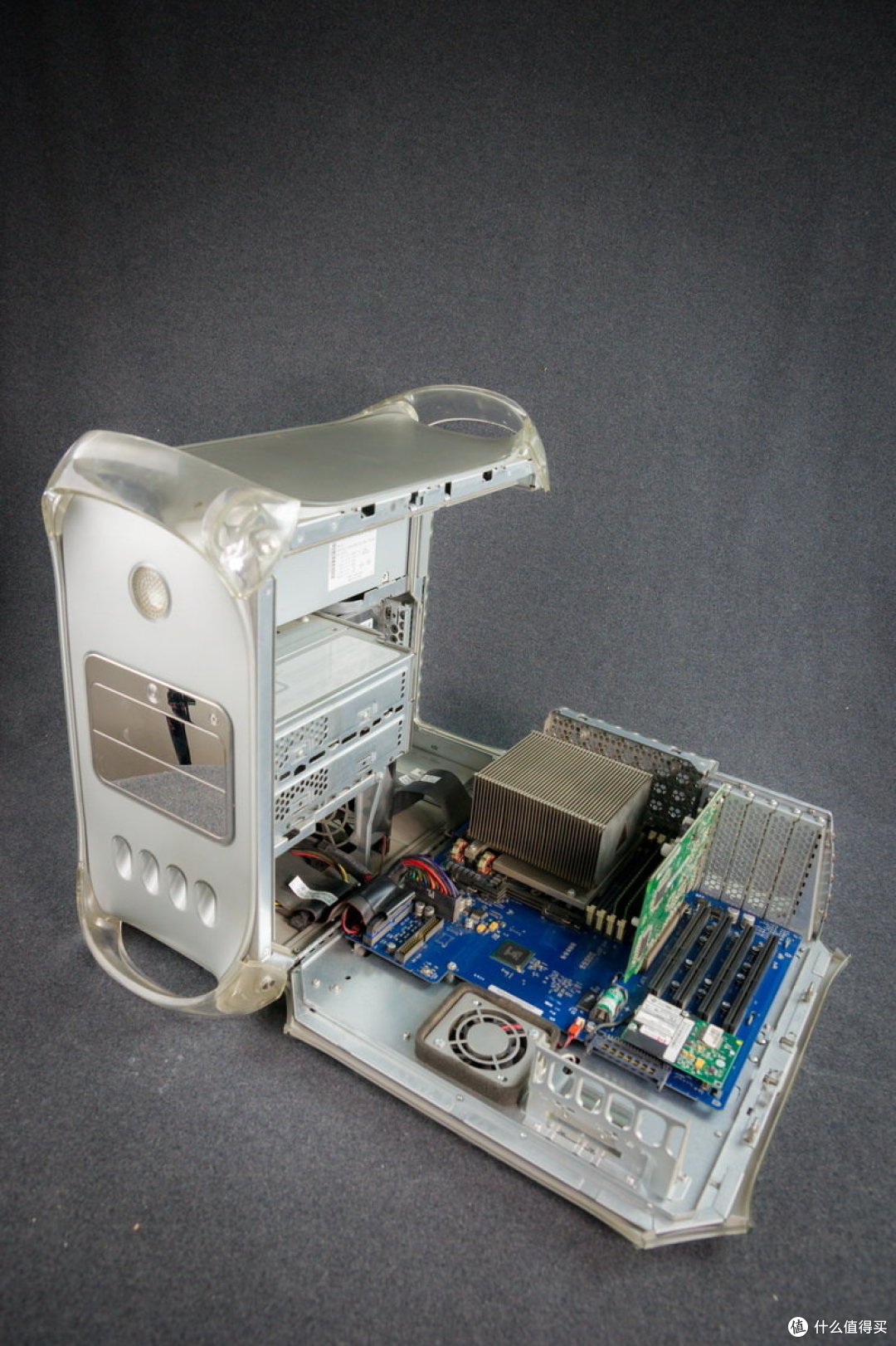

侧面板开箱，内部配件摆放调整后，明显打开的那部分所占空间更大了。

明显的改变是左侧巨大的双光驱笼子，右侧散热器密集的鳍片和右侧主板旁多了一个风扇。

左侧顶部的哈曼卡顿共鸣腔，音质更加细腻也增强了低音效果，螺丝固定，增加了稳定性减少了如第一代一样的易拆性。

因为前面板开机模块上按钮的减少，这模块做的越来越小，仅搞定电源灯光控制及3.5插孔就行。

铝制光驱笼子，实装一台光驱，光驱尾部有保护罩，也起到一定的遮丑装饰作用吧。

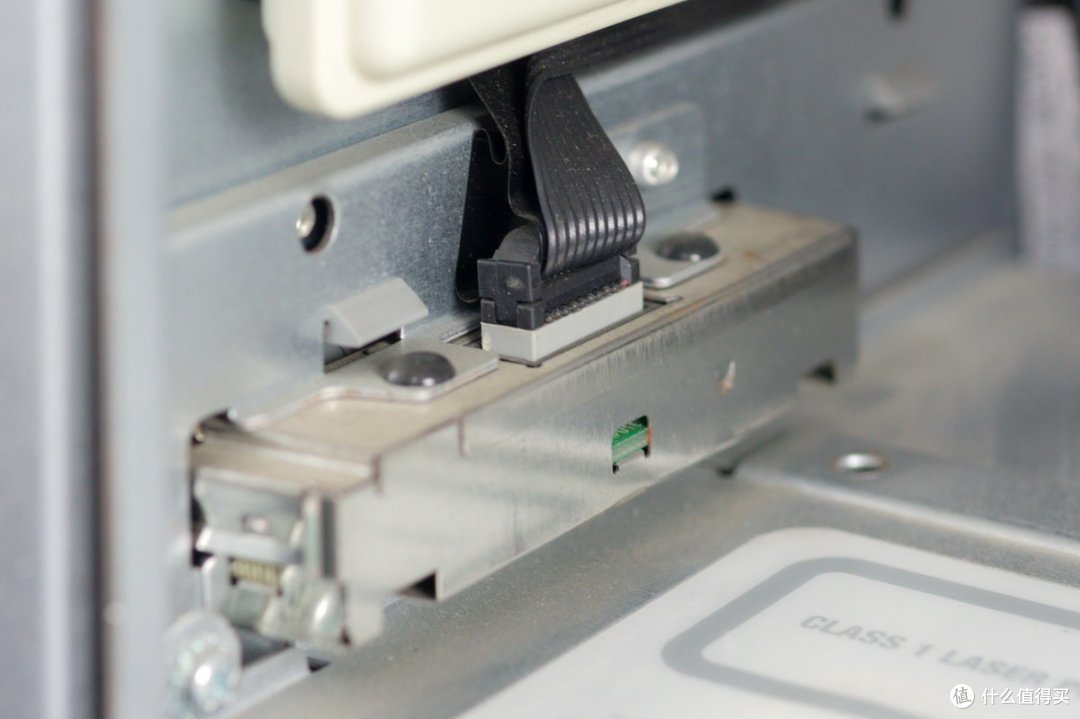

移出保护罩，稍有积灰，预留数据接口和电源接口。

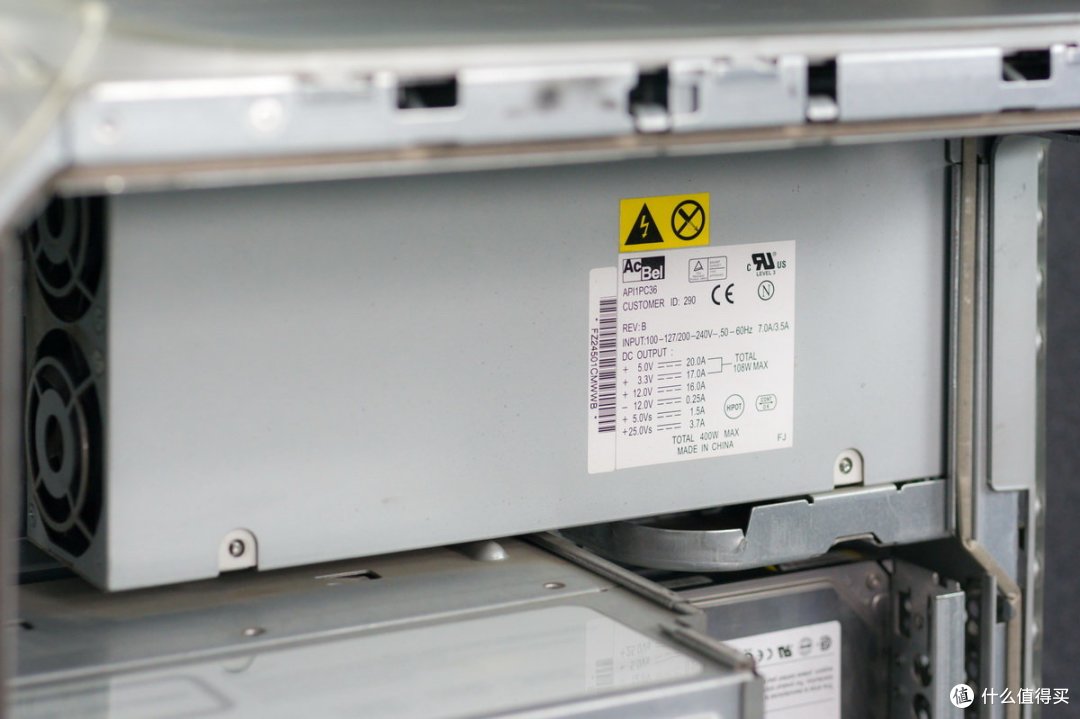

电源改变比较大，不同于我们使用的普通电脑电源了，使用的狭长类似服务器电源，舒康代工，功率400W左右，依然带25V显示器输出，话说用液晶显示器的话能省不少电吧。

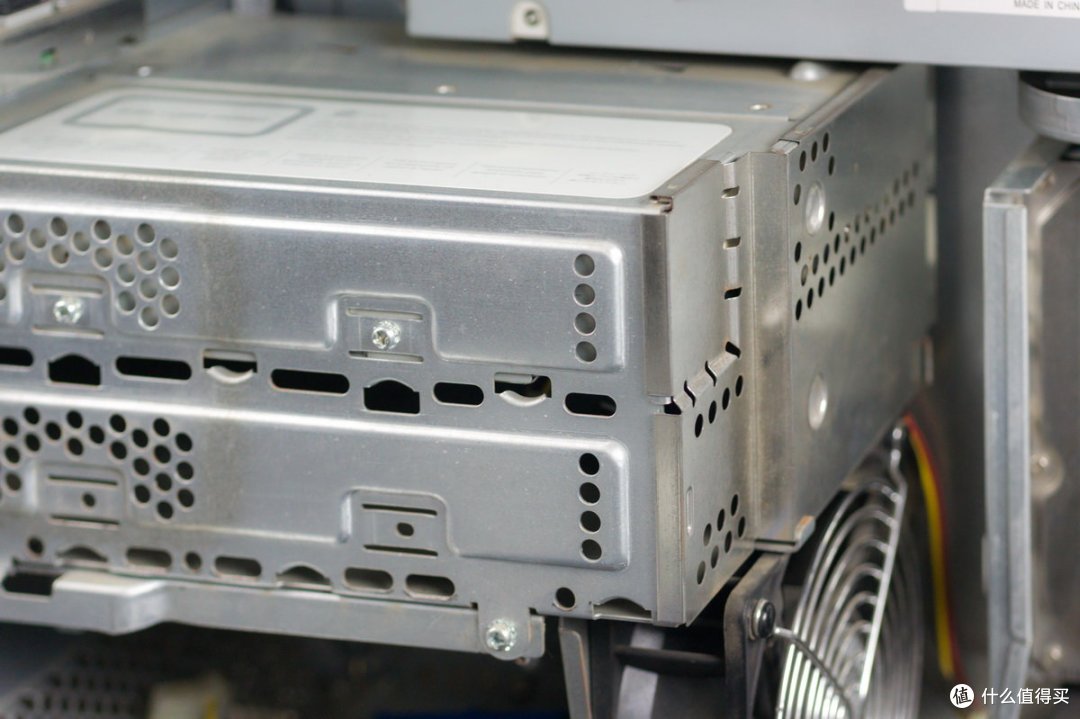

机箱布局改变后，硬盘都不能躺着放了，现在上下倒挂着应该不音箱性能吧。选用的是希捷的60G IDE硬盘，硬盘笼子可装两块硬盘，笼子外左侧有个塑料把手，捣鼓了半天都不知道怎么查下这笼子,。其实光驱位下面还预留了一个硬盘笼子的位置和数据线，就是说该机子总共能装4硬盘， ，这也算是杠杠的追求了吧。

机箱主要通风设备，12CM风扇一台，等机箱合上后也起到对微处理器模块降温的作用。

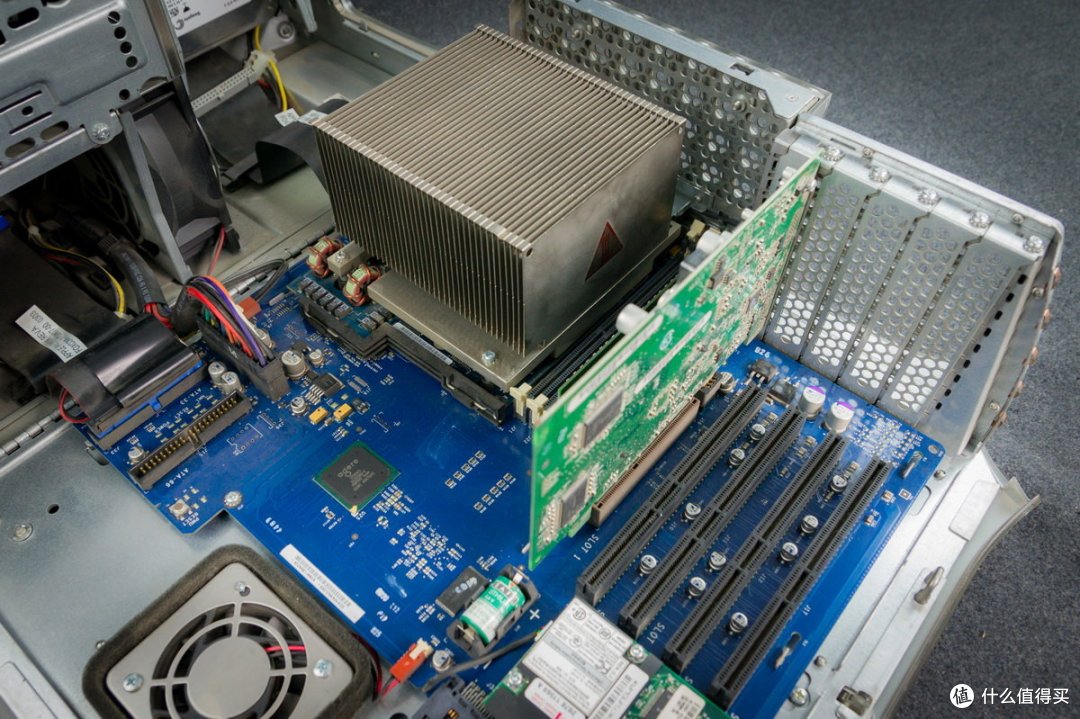

整体主板布局有所改动，版型也属于不规则的,所以想要直接改PC机还是比较困难。

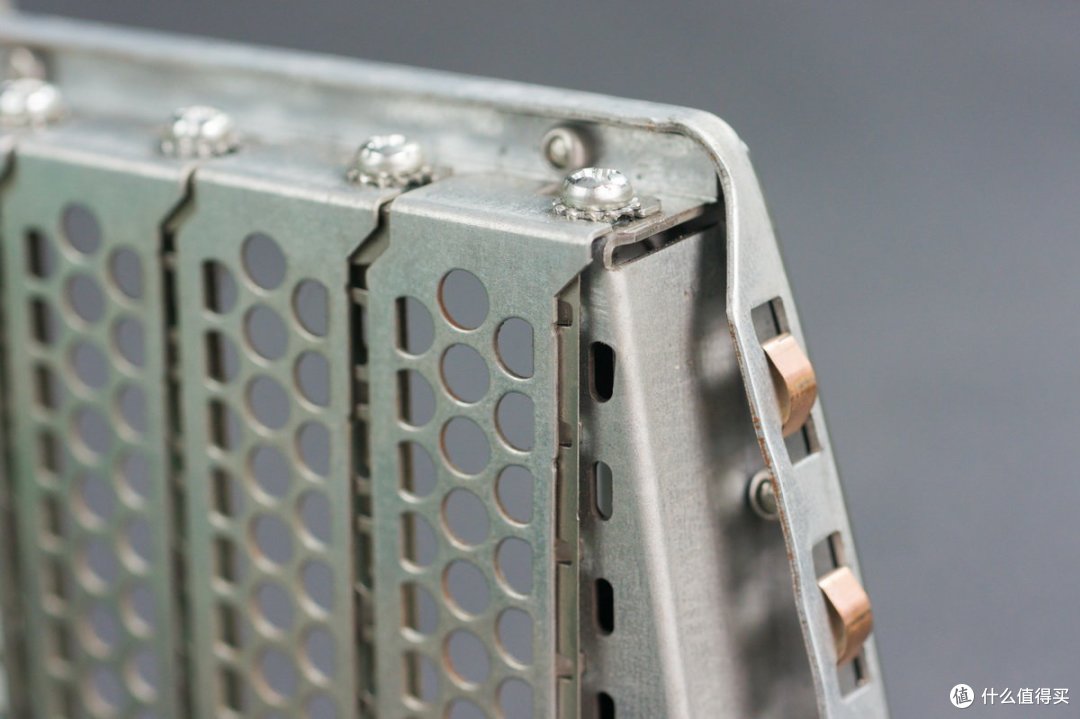

感受一下苹果设计的细致，左侧冲孔挡板华润无毛刺，右侧是铜制防磁弹片。

机箱板材之间的缝隙是辐射泄漏的一大原因。侧板之间的缝隙是很难做到100%的接触的，因此就有了防磁弹片和触触点儿的设计。

4个DDR内存插槽，1个4X AGP显卡插座，4个PCI扩展插座。感觉比较坑的是内存，虽然使用的是DDR266（PC-2100）内存，但是前端总线只有133 MHz（高配版本167 MHz），所以内存也只能降频使用，，DDR条子又贵，感觉好废啊。

硬盘扩展留有一个ATA-66速度的IDE接口，这个可以扩展两个硬盘。主硬盘是ATA-100，可以扩展一个硬盘，感觉又是一个缩。前面ATA-33速度的IDE接口是给光驱用的。电源也把4P小插口去掉了，难道不需要这么多电了？这可是双核的啊~~

一贯的法国电池的香港猫，经久耐用格调高~

侧板内嵌了一个送风风扇，把侧板底部的冷风送进机箱用来降温的。这又是一个被诟病的地方，首先这小小的风扇能抽多少风啊，而且噪音比较大，实际使用中都被DIY掉了。

微处理器模块散热器也是巨大，与以往不同，这款采用了插片式散热器。

富士康代工，做工厚实，底板拿1毛硬币做了下对比，四螺丝固定，散热杠杠的。

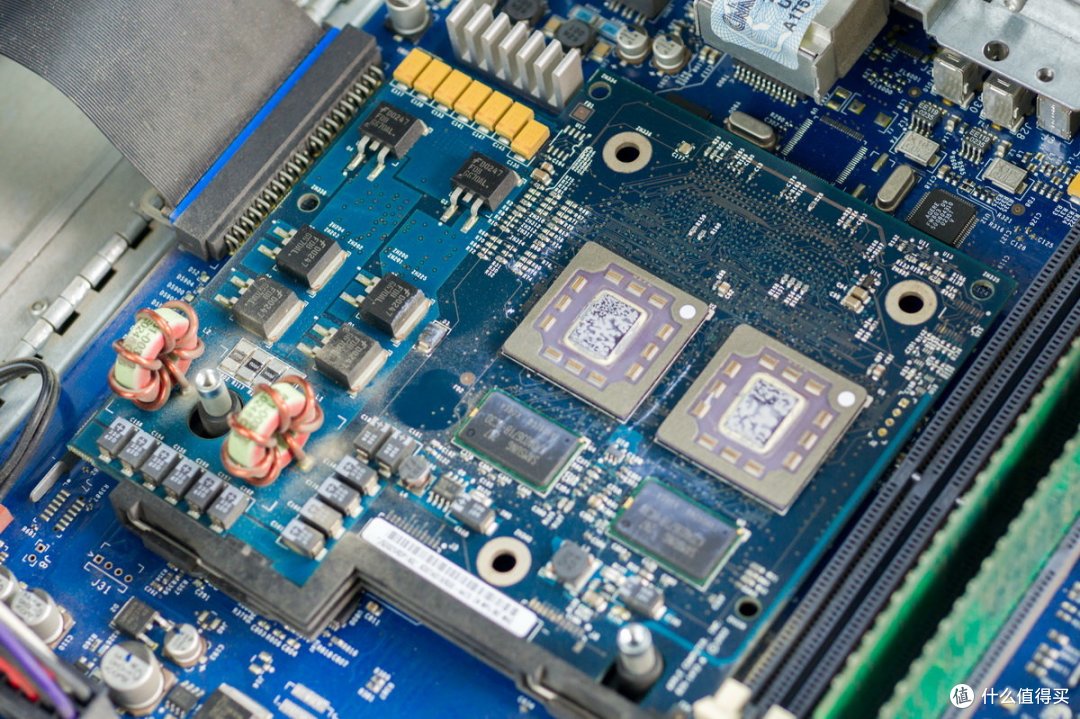

微处理器模块巨大，上面元器件也很多，2个CPU，缓存芯片，电感，电容等等

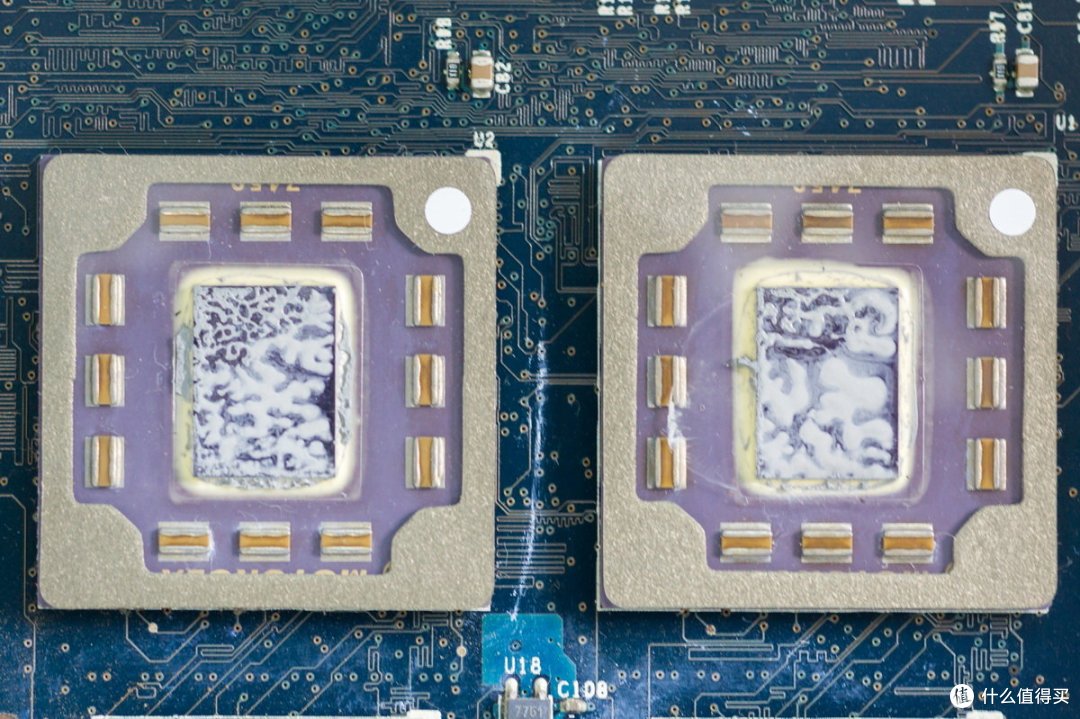

上几期中看到值友留言，说Power PC处理器是IBM生产的，但本人查阅相关资料应该是又苹果、IBM、摩托罗拉共同设计生产的吧，IBM标的占少数，大多数都是摩托罗拉标的。本来想揭开CPU上衬垫，但从文物保护角度出发还是作罢。仔细观看左面CPU下部字幕，开头应该对应MO最后的字母对应A吧。（CPU上字母是反的， ）苹果使用的散热硅胶质量也是好啊，都十多年了还呈半液态，比板结成岩的强多了 。

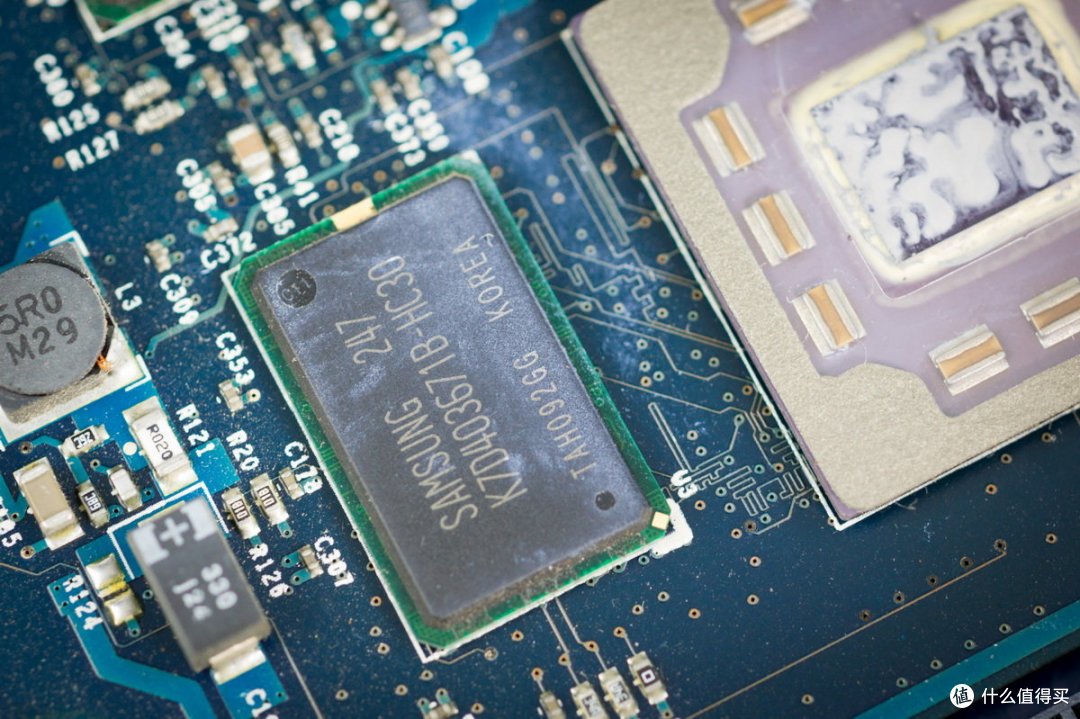

使用了K7D403671B-HC30 三星的缓存芯片。

本想把微处理器模块拆下来的，无奈不是经常见到的螺丝固定，这次改卡扣了，百思不得其解，不会拆，作罢。

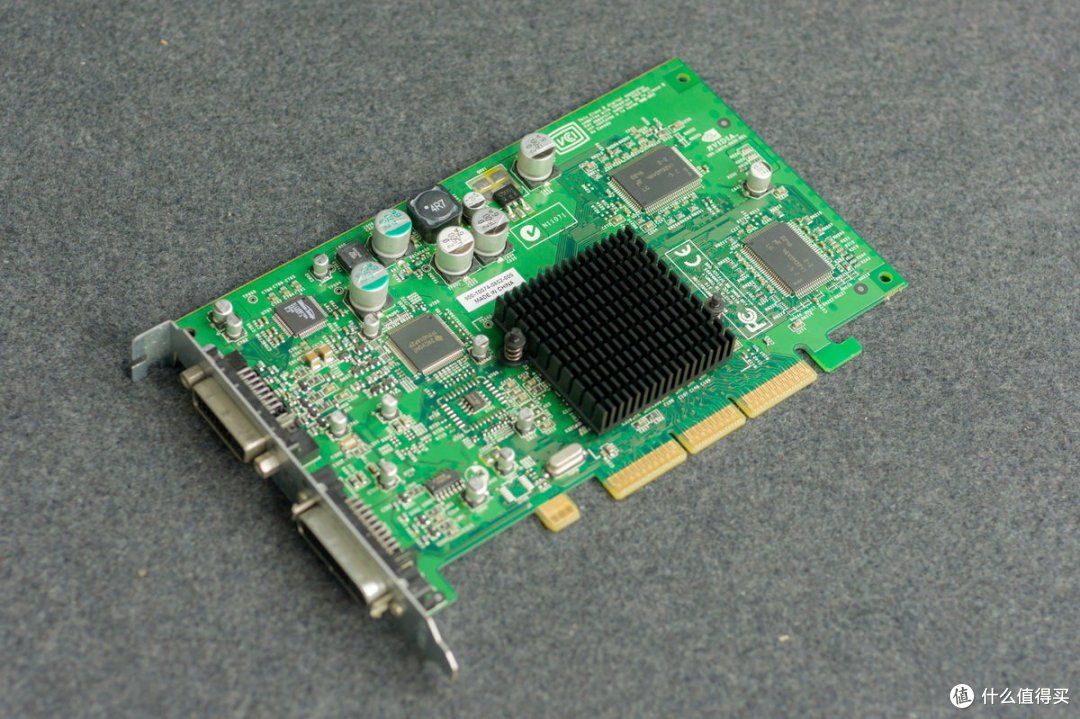

显卡依旧是nVidia和ATI共存，这台使用的是nVidia GeForce4 MX with 32 MB，功率不大被动散热就行。独特的供电插口和ADC接口不能少。

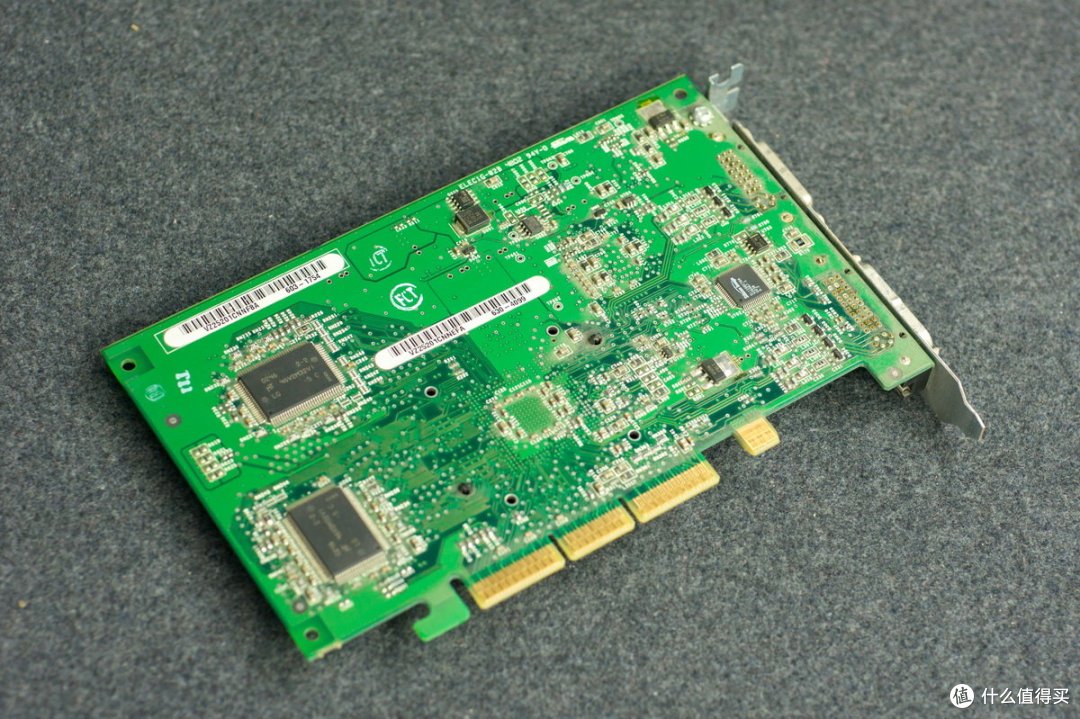

显卡背面，没有背板， ，开玩笑啦，背面多贴几个芯片就行了，还要什么自行车？

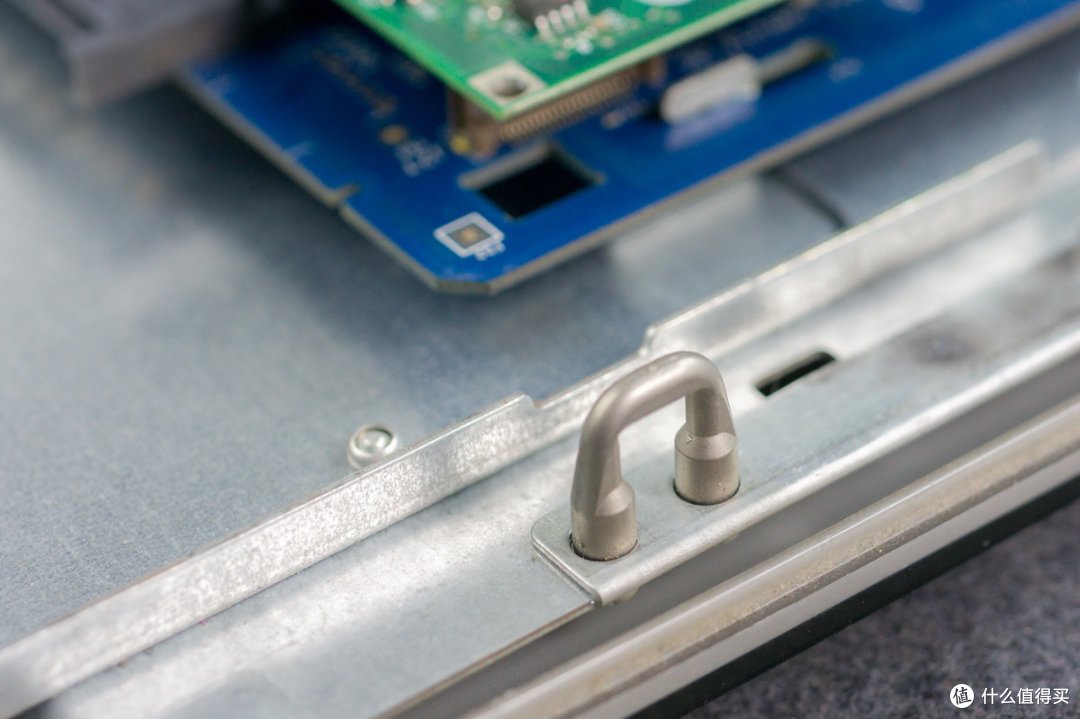

个人感觉还有一个巨大的进步就是这个锁定背板的金属卡扣，以前版本都是塑料的，破损严重。

，键鼠显示器架起来，一套Power Mac G4"Mirrored Drive Doors"走起~~

猜猜Mirror里反射出的是苹果那一款啊。23寸的显示器还没有买到，先17寸的凑凑数，标屏的看起来就没那么霸气了。

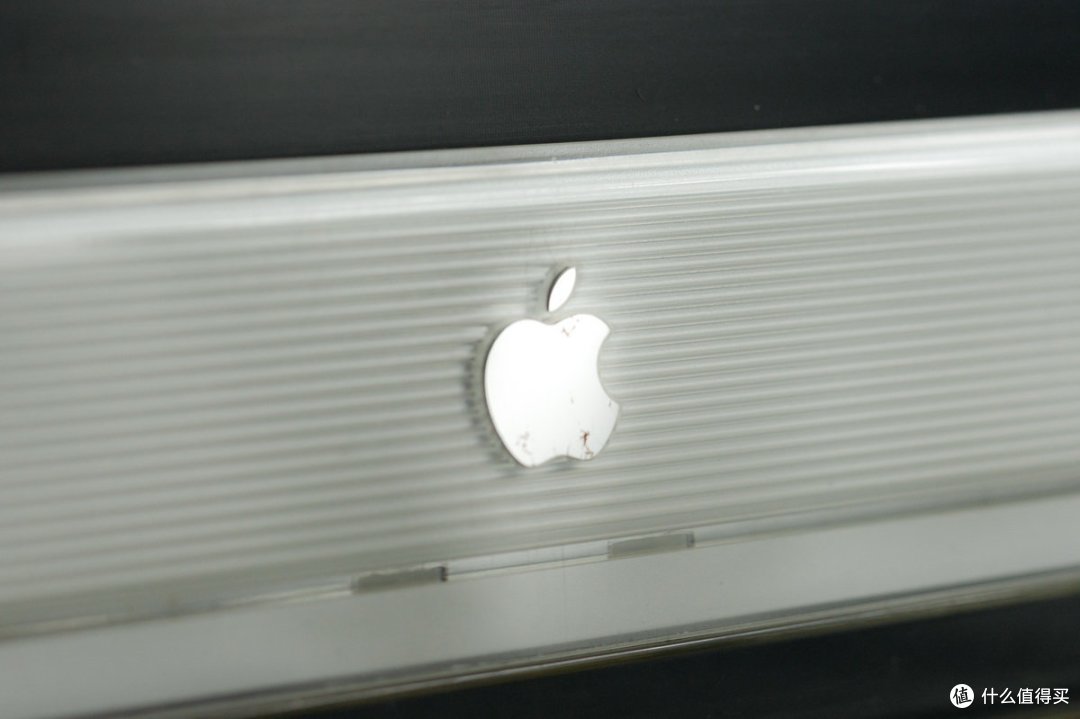

与上次展示的15寸外观差别不大，细节方面嘛，改变的就是这个了：苹果LOGO全面镜面化，能把桌上的天使白兵照亮~~

正面的苹果LOGO也是金属反光设计了，感觉有点生锈，果子有点烂了， 。

显示器改台湾生产了，瑞轩科技代工，质量也能有所保证。

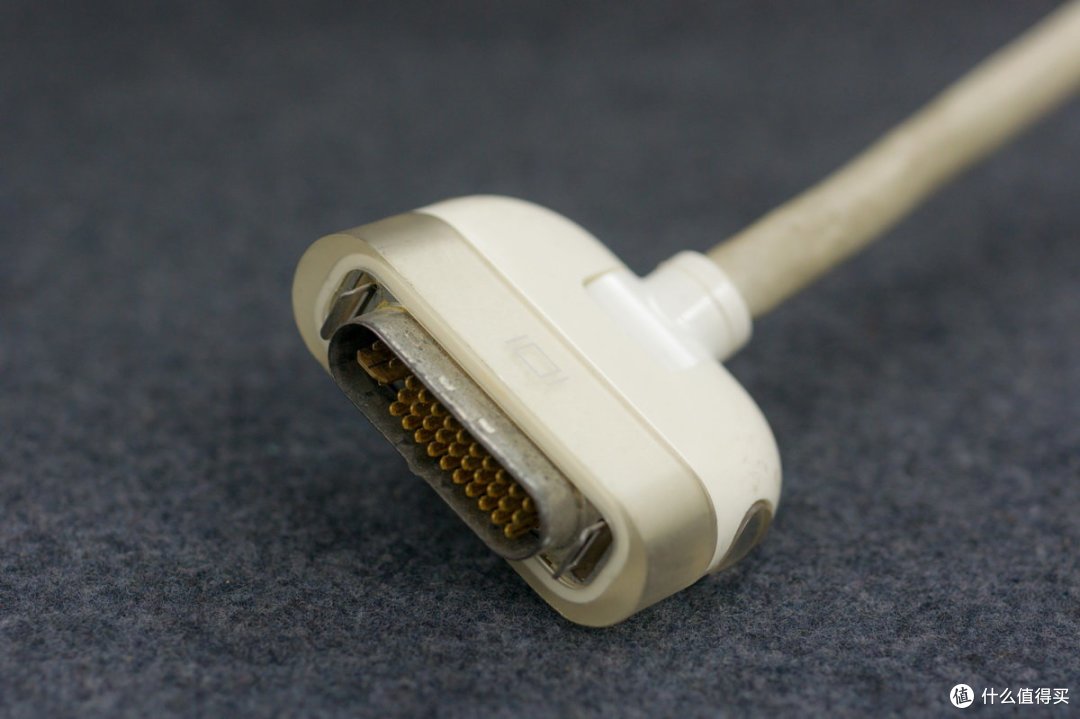

依旧ADC接口，线材感觉有点缩水，不再透明护套了，普通白色橡胶护套有点low啊。

键鼠嘛，找了一套G5蓝牙来凑数，拍照好看嘛。其实此款电脑并没有支持蓝牙。

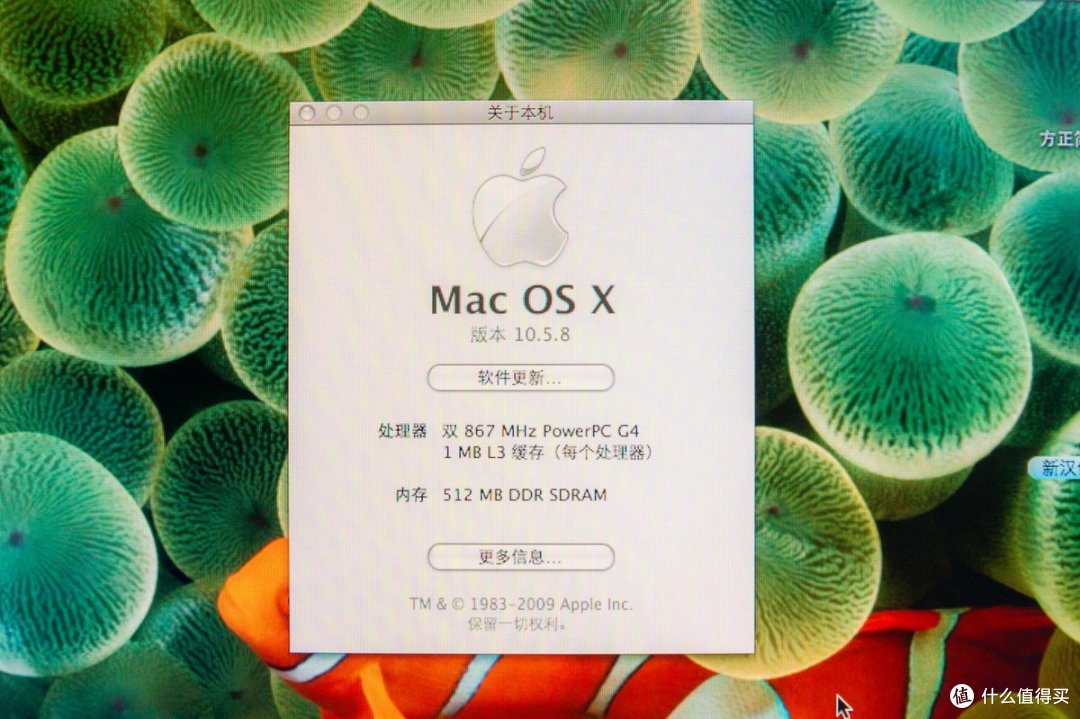

系统最高可以装到OS X 10.5.8了，凭借双处理器计算能力也大大加强，虽然内存频率还有点low但多装几条，容量上来了，对运行软件还是有一定的提高。

系统概况，其实对于OS X系统来说，奶头鼠标已经不怎么适合了，毕竟是单键鼠标。苹果系统也迎着WIN系统，终于有右键了， 。

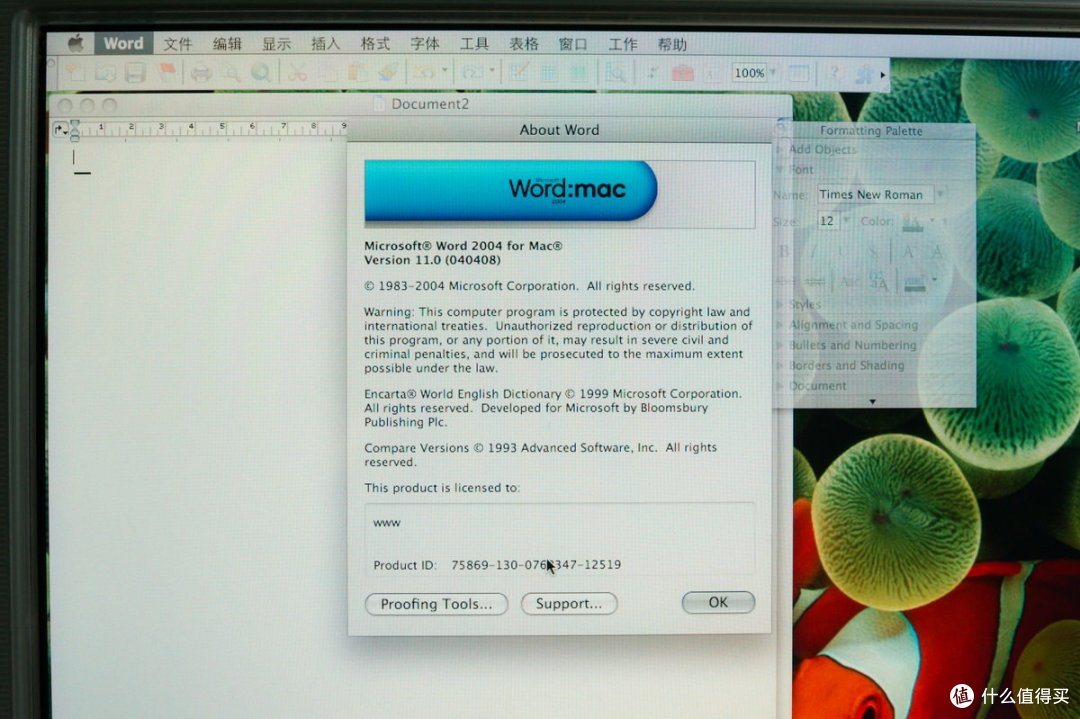

word的mac版本，曾经也算世界大同啊。

总结

作为Power Mac G4的收官一代"Mirrored Drive Doors"确实有很多改进，在微处理器上全面的使用双CPU也给性能带来了很大的提升，4内存插口最高可以支持到2G内存，4硬盘扩展可以存放足够的图片及视频资源，2光驱也能同时满足读取和刻录的需要。但不足和瓶颈也是有的，内存使用频率的阉割，机箱噪音的控制等等。

从收藏角度来说，本款电脑还是相当风格化的，给人一种未来的创新感，二手购买价格实惠，运费较贵。
