电脑装机手记 篇五十四:Intel 13600K+利民AXP90-X47/X53+华擎+极夜的DESKMIC B760准系统简单装机
以前帮过朋友们装过不少客厅小主机,其中包括华擎DeskMini X300W和A300,讲真也就外壳材质一般这点可挑的,最近朋友入手了华擎和极夜联手打造的DESKMIC B760准系统,于是就借来玩玩,有段时间不见居然直接上了全铝CNC的外壳,还保持了轻巧身段,既能满足轻度办公,还有相对不错的内部存储空间,下面就来分享下。
DESKMIC B760相比乐高人仔就能看出其2.3L体积的娇小了,但我更关注全铝CNC的外壳,还有喷砂和阳极氧化工艺加持,比华擎之前的同族前辈的颜值和质感好太多了。
对比27寸显示器也能够看出DESKMIC B760的娇小。
配置列表:
CPU:13600K(DESKMIC B760借来玩玩,所以就用这块U试试上限,正常用还是上65wTDP的)
主板/机箱/电源:华擎DESKMIC B760准系统
内存:宇瞻 16G*2 3200MHz SO-DIMM内存
硬盘:影驰星曜X4 PRO 2TB
散热:利民AXP90-X47 Black和AXP90-X53 Full Black
显示器:ROG STRIX XG27AQV 27英寸2900R曲率电竞显示器
键盘:美商海盗船K70 Pro
鼠标:美商海盗船SABRE RGB PRO 无线鼠标
主要配件
华擎DESKMIC B760得益于外壳工艺的进步,颜值和拿到手里的感觉要比同族前辈好得多。
360°动图先来一张,DESKMIC B760的三围约166×90×157mm,2.3L的体积,机箱盖板采用的是2.5mm的全铝合金采用CNC加工的,表面还有喷砂和阳极氧化工艺加持。

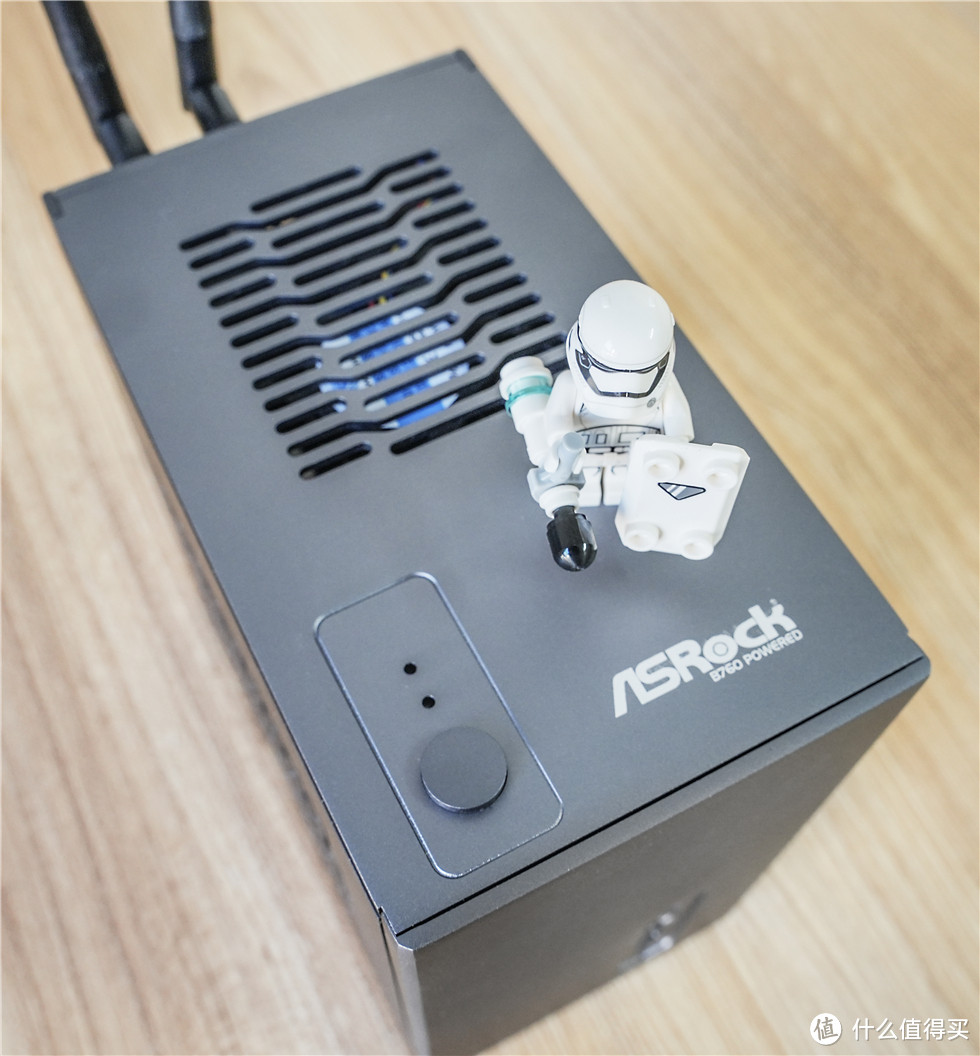

顶部来一张,电源开关键和指示灯都在左下方,为了加强散热顶盖还设计有供7010风扇出风的镂空格栅。

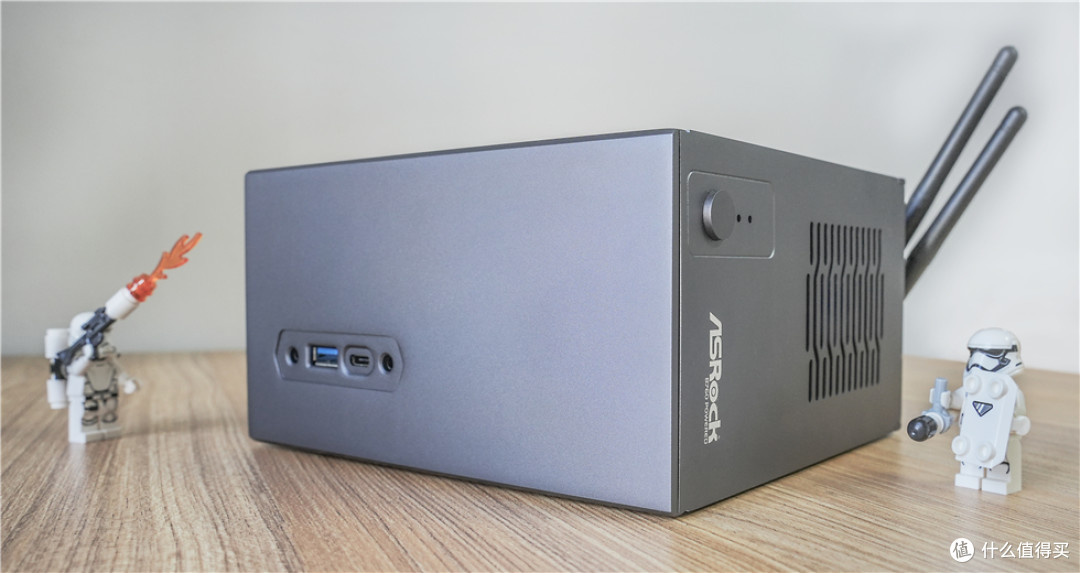

DESKMIC B760准系统前面板右下是IO区,耳机和麦克风接口、一个USB3.2 Gen2 Type-A接口和一个USB3.2 Gen2×2 Type-C接口。背板上已经为卧式摆放预装好橡胶脚垫。

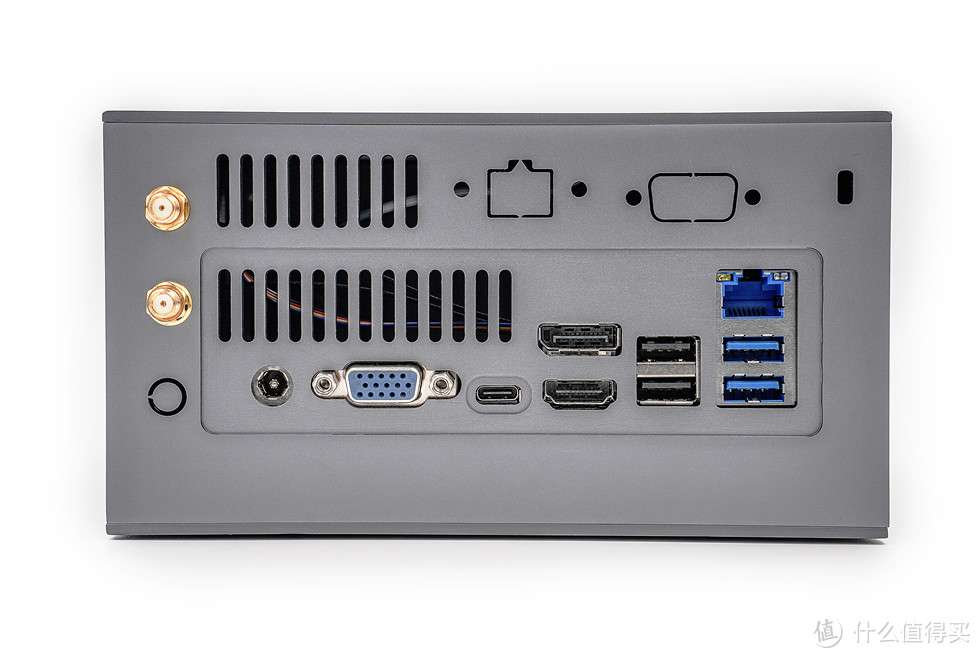

DESKMIC B760准系统的菊花位接口方面,由左至右依次为电源口、一个VGA接口(私以为换DVI更好……)、USB3.2 Gen2×1 Type-C(支持DP1.4视频输出、60W充电和10Gbpes传输速度)、DP1.4、HDMI,USB2.0 Type-A和USB3.2 Gen1 Type-A各两个,2.5G网口一个。

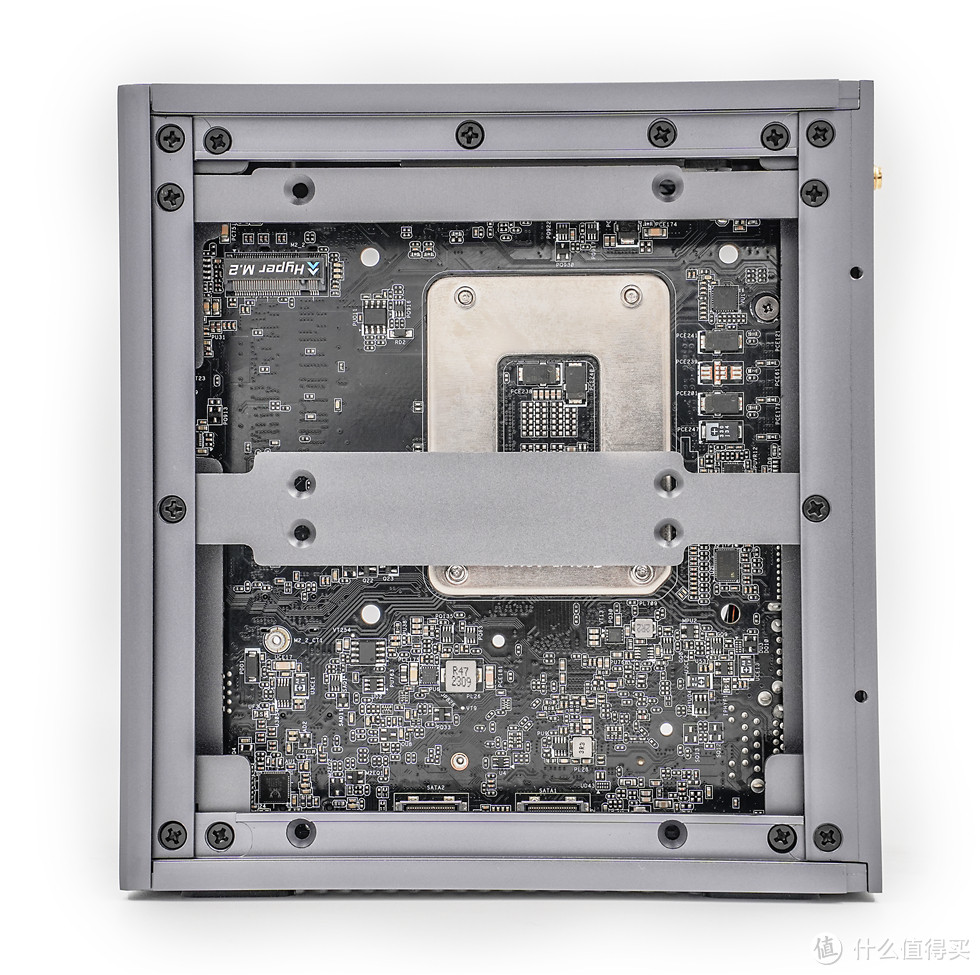

内部结构正面来一张,出厂已预装RZ608 MT7921K无线网卡(支持WiFi 6E和蓝牙5.2),后面的整个装机过程只需要安装CPU、内存、硬盘和散热即可。内存支持64G的DDR4 3200MHz内存,正面的M.2接口支持2280规格的PCIe 5.0×4硬盘。
背面来一张,预装的金属托架为DESKMIC B760提供了两个2.5寸硬盘的固定位,还有一个M.2接口在主板的背面,支持2280规格的PCIe4.0×4硬盘。
特写再来一张,走线什么的出厂已经归拢好,全铝CNC的机箱外壳质感太棒了。
顶部的7010风扇能够加快热空气排出,这里多说一句,DESKMIC B760机箱的CPU散热限高是52mm,但是我亲测过,其实可以装AXP-X53的,不过代价是风切声大大提高,但是温度上却没有什么差别。
电源是100-240V适用,19V==6.32A的120W输出,按我装机的配置,默认功耗墙下我观测到的最高功耗为115W,所以我后面没有打开功耗墙进行超频。建议有60W PD OUT需求的朋友们选更大电源的版本。

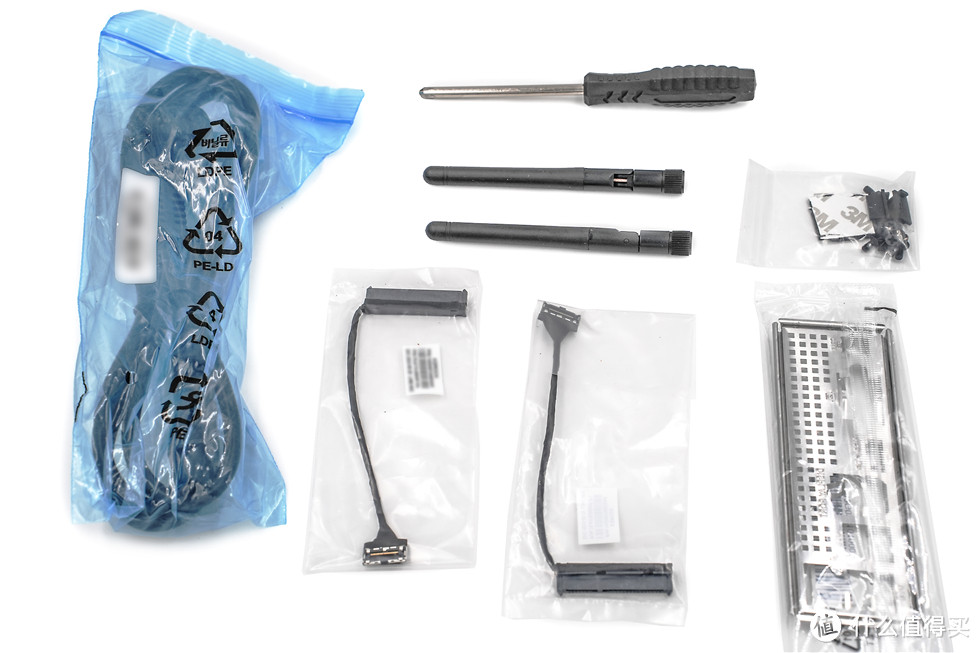

小配件全家福,包括WiFi天线、两个供2.5寸硬盘使用的连接线、替换挡板以及胶贴,同时还附送了一个小螺丝刀。

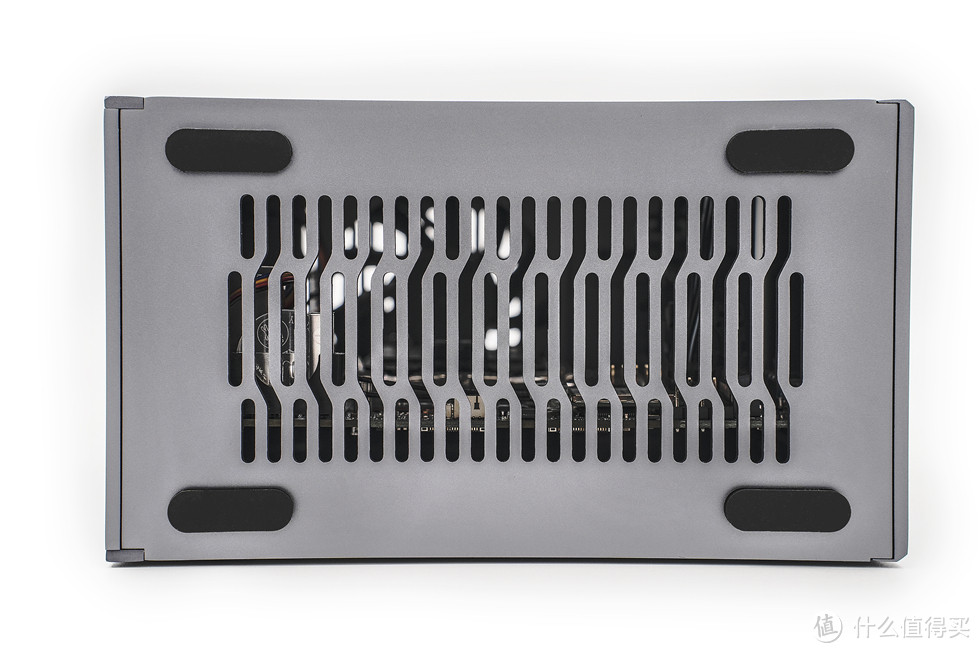

底部来一张,四角均有防滑脚垫设计,大面积的镂空格栅为散热打好了基础。
硬盘
硬盘选用的是影驰星曜X4 PRO的2TB版本。
开箱动图先来一张。

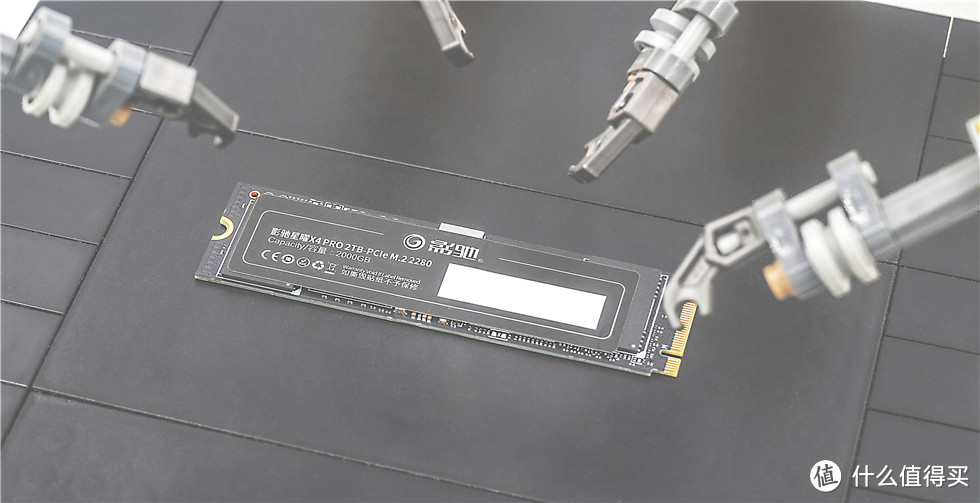

影驰星曜X4 PRO 2TB本体是2280标准M.KEY规格设计,采用的是群联PHISON PS5021-E21T主控,Cortex-R5和TSMC 12nm工艺打造,支持PCIe 4.0x4规格和NVMe1.4协议,支持第四代LDPC ECC技术,拥有四条NAND通道,闪存NAND芯片自封,用Flash ID看了一下,是Micron N48R QLC闪存。
单面设计,所以如果是笔记本升级存储,厚度的兼容性会好一些。
散热最开始因为DESKMIC B760的散热限高,选的是利民的AXP90-X47 Black,4*6mm的AGHP逆重力热管+二次焊接热管鳍片且高度仅有47mm的下压式散热器。后来发现AXP90-X53 Full Black其实也能用,就是风切声有点大,偷个懒,只上AXP90-X53 Full Black的图啦,
开箱动图先来一张。
TL-9015B EXTREM风扇高度仅为15mm,2700RPM±10%,风量最高可达到42.58CFM,而且四角都有硅胶减震设计,噪音仅为22.4DBA。在限高允许的情况下,可以考虑升级25mm厚的风扇,整体高度将提高到63mm。
LGA1200/1700背板出厂时已经和散热本体通过螺丝固定在一起,这个角度能看到4*6mm AGHP GEN3逆重力热管,微雕铜底底座带保护贴。
整体纯铜黑镍+0.5mm扣FIN工艺,2次焊接的热管鳍片使得热传导效率进一步提升,本体加风扇合体仅为53mm的高度,这个角度看着很规整。
正好手里有利民设计给硬盘用的HR-09 2280一并装上!
开箱动图来一张。

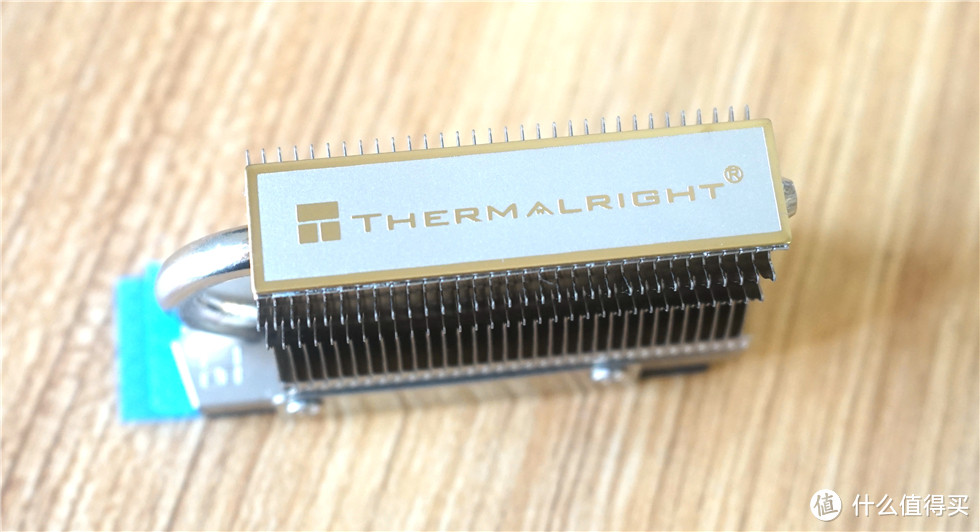

HR-09 2280顶部的金属铭牌中间是银色带有利民的logo且有磨砂效果加成,四周镶着金色边。

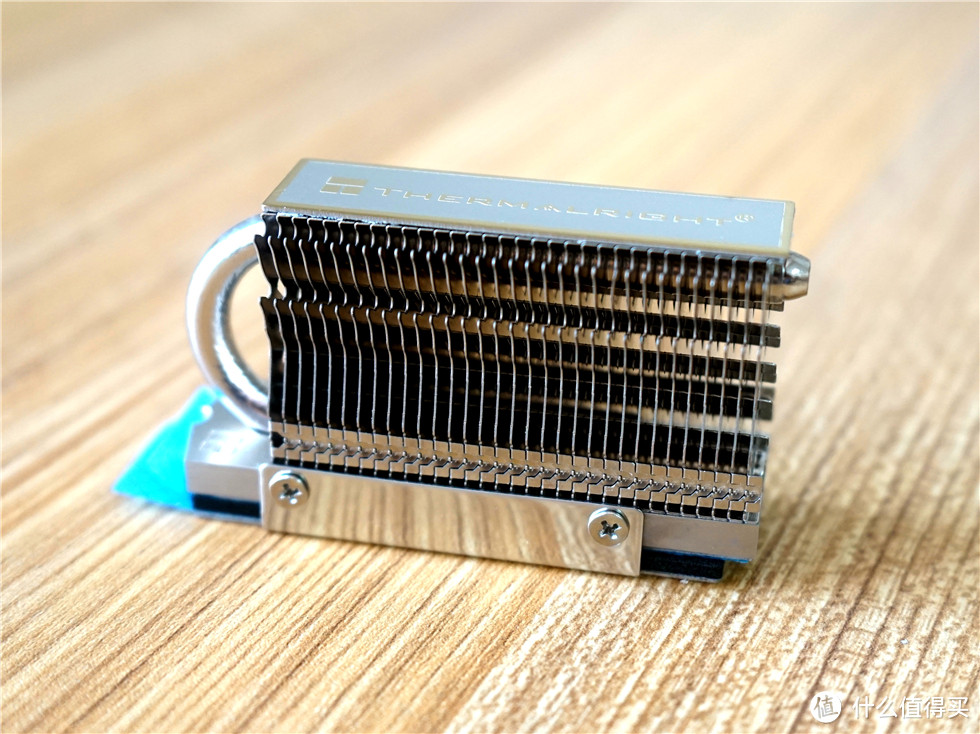

HR-09 2280采用AGHP GEN3全电镀单热管设计,纯铝电镀被动散热鳍片组,48mm高,让我想起了利民之前推出的主板北桥芯片散热模组和内存散热器。
纯铝电镀底座预装了利民自家的14.8W/K奥德赛II导热垫,在蓝色保护贴下保护的好好的。
显示器
桌面上搭配的展示显示器是ROG STRIX XG27AQV电竞显示器,2900R曲率2K分辨率,最高170Hz刷新率,且支持DISPLAYHDR 400。
包装侧面是主要的参数和特点。
官网参数图来一张。
装机
AXP90-X53 Full Black就位,与侧面板就差一点点。
影驰星曜X4 PRO 2TB就位。
HR-09 2280就位。
再来一张内部侧面照。
通电一次成。
测试
事先说明,本次测试主要是借朋友的机器玩玩,所以直接用了13600K简单体验下华擎DESKMIC B760准系统,也想看看华擎BIOS里自带的功耗墙对测试结果的影响,朋友装机的时候用的是13400。

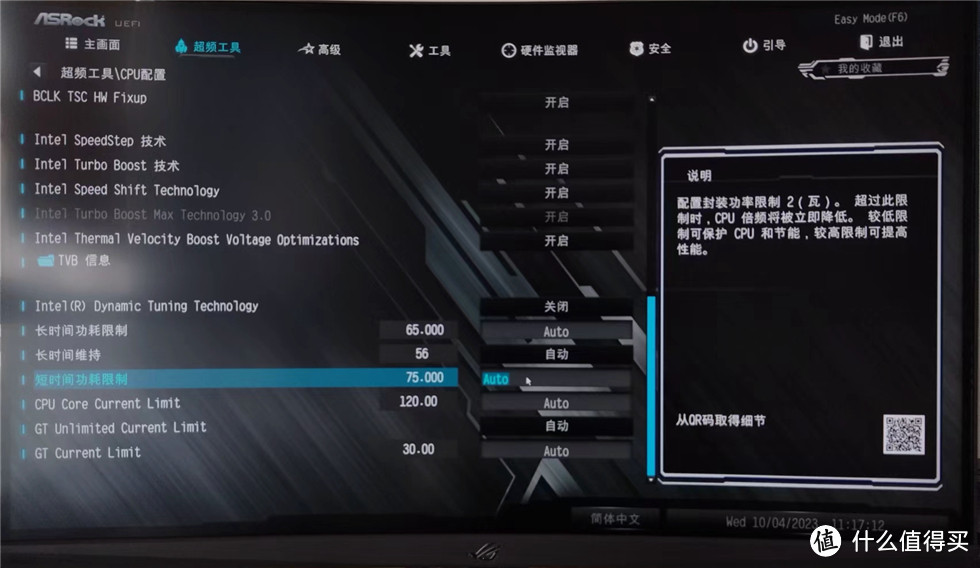

华擎对DESKMIC B760的功耗墙分两部分,分别是长时间和短时间功耗限制,还有长时间维持的设定,本次测试即基于以上设置。
CPU-Z验明真身。
在功耗墙未解开的情况下,跑分受到一定影响。
CINBENCH R15,OpenGL 48.24fps,CPU 1819 cb,CPU(Single Core)271 cb。
CINBENCH R20,CPU 5935 cb,CPU(Single Core)726 cb.
CINBENCH R23,CPU 14492 pts,CPU(Single Core)1896 pts。
3DMARK CPU PROFILE测试,1线程1069,2线程2061,4线程3511,8线程5612,16线程6198,最大线程6523。
3DMARK Time Spy测试,分数867,显卡分数746,CPU分数11190。
3DMARK Fire Strike测试,分数2634,显卡分数2796,物理分数28219,综合分数943。
3DMARK Fire Strike Extreme测试,分数1218,显卡分数1226,物理分数27936,综合分数491。
13600K没超频,全默认,未关闭主板功耗墙,单烤FPU跑了15分钟,全核3.5Ghz/2.9GHz,室温23℃——CPU温度64℃。从DESKMIC B760的功耗墙压制对13600K的测试结果和频率影响来看,正式使用的时候就直接选65W的U就好啦。
以上就是本次Intel 13600K+利民AXP90-X47/X53+华擎+极夜的DESKMIC B760准系统简单装机的全部内容,收工~
