装机与外设 篇二十七：用4090名人堂装台有意思的主机，ROG Z790A吹雪+Abee 像素机箱装机分享

今天搭建一套性能主机，Intel的i7-13700KF处理器搭配影驰4090 HOF OC LAB 名人堂显卡，主板则是来自ROG Z790A吹雪，内存选用了影驰名人堂HOF PRO DDR5 7600，机箱来自Abee PIXEL ONE 钛灰，其他配件方面，九州风神的冰堡垒360青春版和九州风神 PX1000W金牌全模 ATX3.0，构建了整套主机。

这套配置我建议将机箱翻转90度（Abee PIXEL ONE 支持三个方向自行调整 ），采用显卡竖装（IO接口朝下）的方式装机，主要是因为显卡本身散热系统强劲，但是处理器采用上图这种安装方式，会大量吃显卡的尾气，最终导致显卡温度并不高，但是处理器长期出于高温的状态。

如果是上图方案，也可以将尾部风扇改成进气，用于中和下显卡尾气的温度，表现应该会好一些，不过这一代的Intel和AMD处理器本身温度都很高，90度都是正常工作温度，也不必太过担心。

配置表：

CPU: Intel i7-13700KF

主板: ROG STRIX Z790-A GAMING WIFI吹雪

显卡: 影驰4090 HOF OC LAB 名人堂

内存: 影驰名人堂HOF PRO DDR5 7600 16G x 2

固态: 希捷酷玩530 1T（后期更换）

机箱: Abee PIXEL ONE 钛灰

电源: 九州风神 PX1000W金牌全模 ATX3.0

散热: 九州风神冰堡垒360青春版

桌搭整机&细节/硬件展示&装机事项

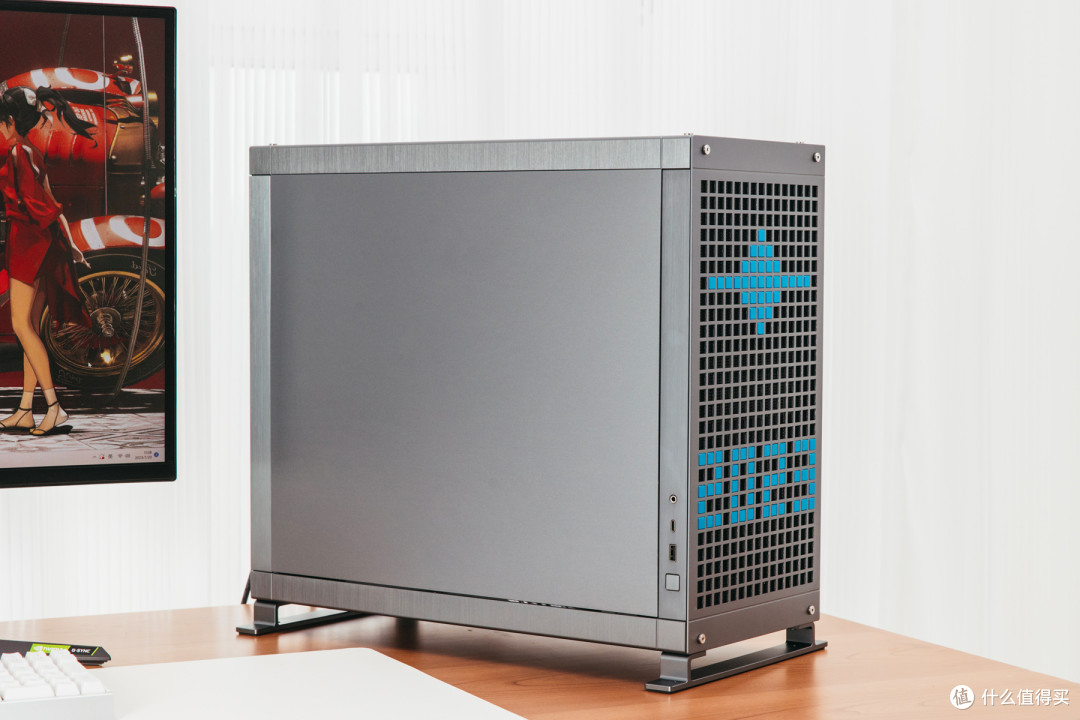

全铝侧板状态下的整体展示，正面用磁吸像素装饰块做了一个造型。

出镜的显示器尺寸为31.5寸，相对于大部分ATX主机，这套主机体积控制的还是可以的。

全铝侧板状态下整机一栏，质感到位。

正面一览，像素块可以根据自己想法任意DIY，机箱前面板后部是无风扇安装位的，应该也是出于像素DIY考虑。

像素块本身为磁吸，吸附在背后的铁网上，不过拿下略有些不便，我这里使用了一块粘性胶贴助力，就可以轻松卸下像素块。

略高角度展示，顶部同样也是相同设计风格，这也是这个机箱可以三面任意摆放的原因。

更换为侧透玻璃面板展示，玻璃做了黑化处理。

内部结构一览，这里电源风扇朝内安装是为了整体一致性，同时机箱自带的转接线长度略有些偏短。

水冷散热风扇RGB灯光展示。

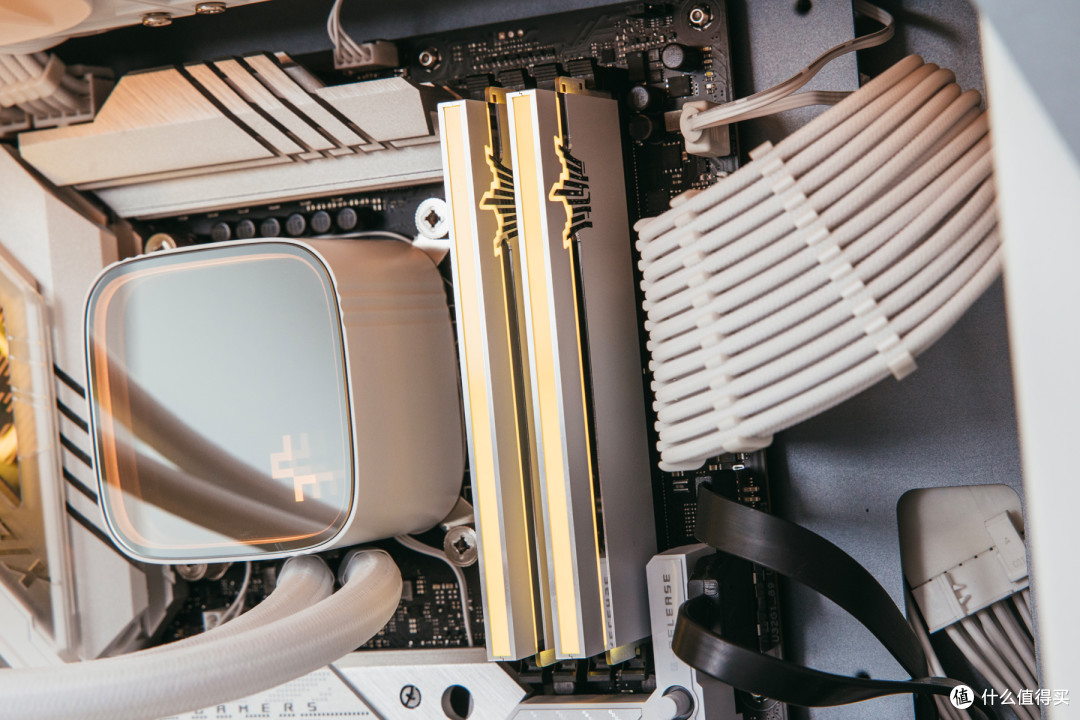

换个角度，790吹雪主板的LOGO灯、九州风神360水冷冰堡垒冷头展示。

影驰名人堂HOF PRO DDR5 7600内存展示。

影驰4090 HOF OC LAB 名人堂展示，这里建议用L型16Pin转接线避免线材被侧板压到，导致接触不良进而烧毁供电接口。

这个级别显卡，显卡支架就是必需品了，电源线我做了捆扎理线处理。

HOF PANEL III摆放展示，除了用于显示显卡本身运行信息，也可以通过影驰的HOF AI软件自已定义图片和视频。

配件展示

i7-13700KF，16核心（8P+8E）24线程，三级缓存30MB，P核最高睿频5.2GHz，E核心最高睿频4.2Ghz，基础功耗125W，在单核和多核性能上轻松超越上一代旗舰i9-12900KF。

主板，ROG STRIX Z790-A GAMING WIFI吹雪，无论是大吹雪还是小吹雪，这个系列主板做白色系装机都是首选型号。

整块主板设计上还是延续了吹雪家族大面积的银色装甲风格，除了常规升级，在装甲装饰面板上也做了重新设计，个人感觉比Z690吹雪更好看。

背部依旧做了ROG Logo装饰设计，同时右下角类似双链DNA的元素也很有意思。

供电方面为16+1相供电，供电规模和上一代Z690完全一致，单向最大电流70A，同时散热方面也覆盖了超大一体式的散热装甲，配合高性能导热垫，完全可以驾驭13900KS这种级别的处理器。

三代不更换的LGA1700接口，这在intel历史上也很罕见了，算是超长寿命的处理器接口了，好处是三代处理器和主板都可以混用，升级处理器大大降低了成本。

本次外观设计的最大亮点区域，增加了败家之眼LOGO，并且重新设计了RGB灯效，表面覆盖的磨砂半透明亚克力装饰效果拉满。

供电接口也是加强版本的双8pin ProCool II，单个8Pin接口能够承载380W的高负载。

内存方面提供了四条DDR5插槽，最大容量128GB(32GB X4)，原生支持5600MHz频率，超频支持到7800MHz 主频。

芯片和固态散热银色装甲一共覆盖了四块区域，Z790吹雪给出了3条全长PCIe插槽和1条PCIe X1插槽的组合方式，装甲加固的插槽为CPU直出的PCIe 5.0 x16，另外三条走的是南桥芯片组。

三根散热装甲下方为4条M2接口，均为PCIe 4.0X4通道，支持无工具拆装，装甲均覆盖了高品质的莱尔德导热胶贴。

Z790吹雪配备了显卡易拆按键，拆卸大尺寸显卡更方便。

接口方面无差别覆盖，HDMI2.1 X1 、DP 1.4 X1 、USB 3.2 Gen1 Type-A X4、USB 3.2 Gen2 Type-A X2、USB2.0 X2、10Gbps和20Gbps传输速率的Type-C接口各一个、2.5G有线接口、WiFi6E以及5个音频输出以及一个光纤出，BIOS FlashBack按钮以及Clear CMOS也位于背部，方便玩家超频失败后快速重置主板。

影驰名人堂系列旗舰显卡一直都是主打白色系高端装机的首选，而且针对的是追求极限极限超频玩家和游戏发烧友，同时还兼顾外观高需求。

这次选择的影驰4090 HOF OC LAB 名人堂还不是影驰旗下最高端的型号，之上还有个PLUB 后缀版本，在性能模式下显卡运行频率更高一些，性能略强一些。

核心参数方面16384个CUDA流处理器傲视群雄，24GB容量GDDR6X规格的显存，384 bit显存位宽，最高2625Mhz运行频率，让影驰4090 HOF OC LAB 名人堂轻松搞定4K最高画质下高帧率游戏场景，在AI绘画以及其他生产力场景下也具备碾压优势。

影驰4090名人堂同样配备了磁吸皇冠灯件、皇冠造型的HOF PANEL III外置屏幕，另外显卡辅助支架和两条4个8pin转16Pin电源线也都配备齐全了。

独特的可拆式皇冠灯件是影驰GEFORCE RTX 4090 HOF OC LAB 的一大特点之一，在显卡竖装场景下，通过机身触点磁吸安装，显卡则会呈现完整形态，在丰富的RGB光效坚持下颇具看点。

HOF PANEL III全彩显示屏幕，屏幕分辨率480 x 272，背面具备一个折叠支架，同样提供了磁吸，你可以把这块小屏幕放置在需要的地方。

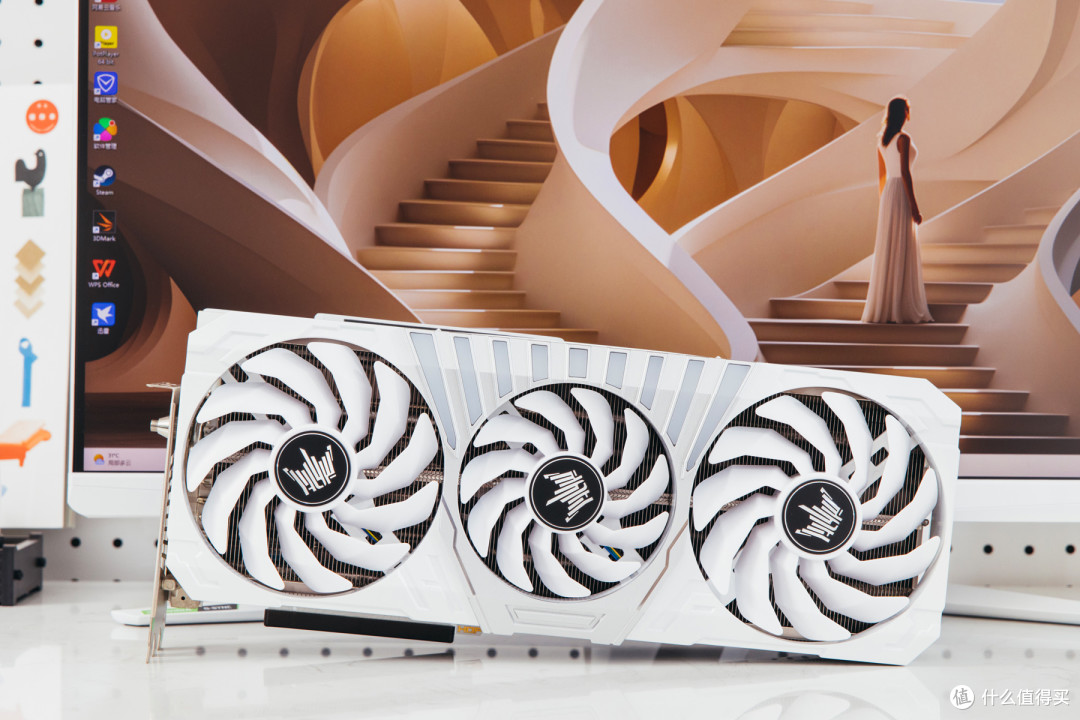

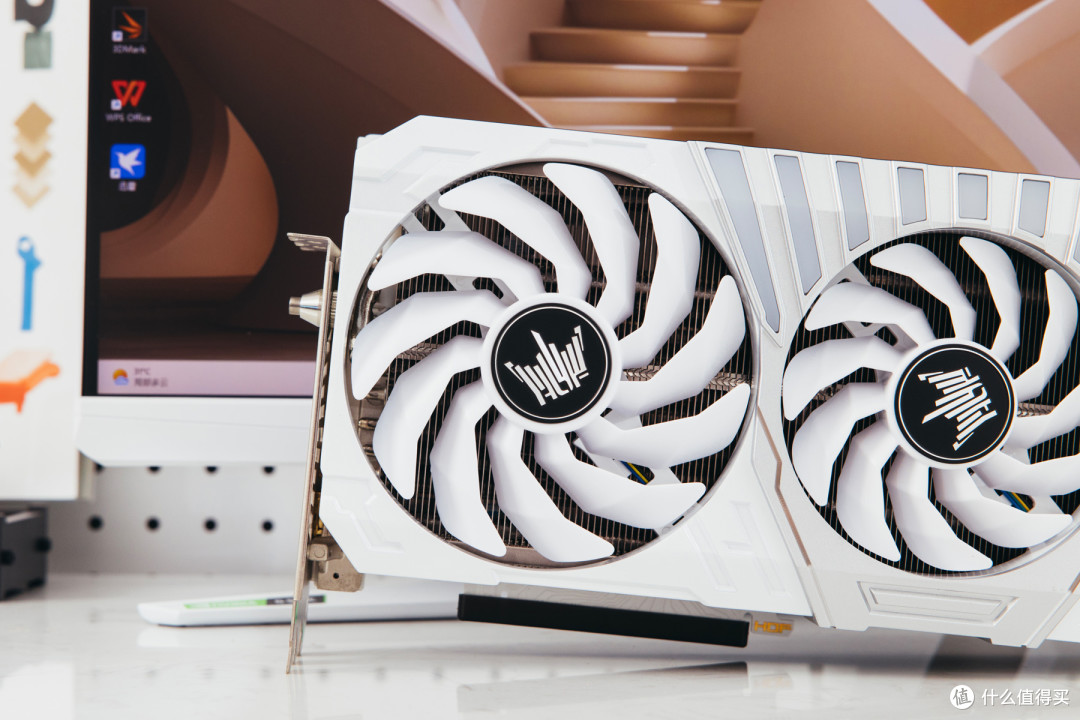

回到显卡本体，依旧是熟悉的家族式白色涂装，正面为机甲元素设计风格，棱角线条分明，中间为皇冠不完全体RGB灯条，左右两个巨大的112MM静霜风扇和中间的92MM风扇非常显眼，风扇具备智能启停功能。

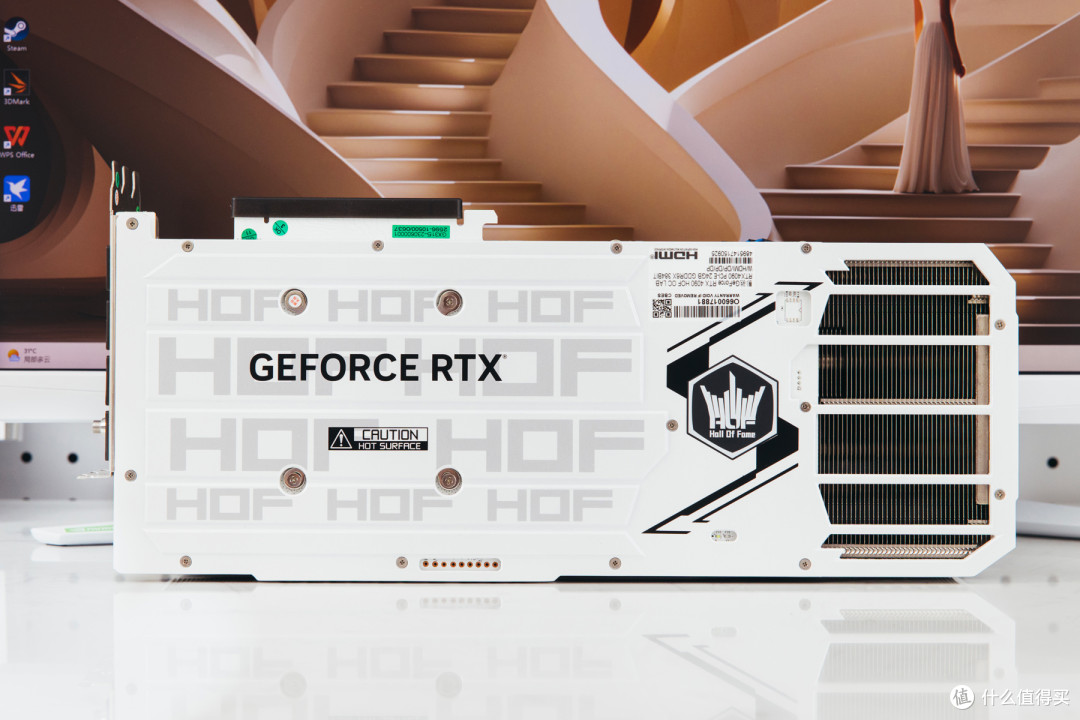

背部为一整块高强度的压铸金属背板，背板设计就比较朴实无华了，最显眼的就是大量的HOF渐隐文字，靠近末端的皇冠标识可以点亮，呈现RGB光效。

背板末端做了镂空设计，可以有效加强气流流通。

整张卡的厚度相当可观，77mm的4槽厚度，只适合部分MATX机箱和ATX机箱，长度倒是还可以，可以满足绝大多数机箱的350mm限制范围之内，拿在手上整体感受差不多就是一块板砖，影驰4090 HOF OC LAB 名人堂整体重量为2.7KG，巨大的重量让显卡支撑架成为必需品。

从侧面看过去，内部的散热模组相当夸张。

散热鳍片之下隐藏着4根8MM+5根6mm的镀镍热管，9热管的豪华配置，压制这颗AD102核心戳戳有余了。

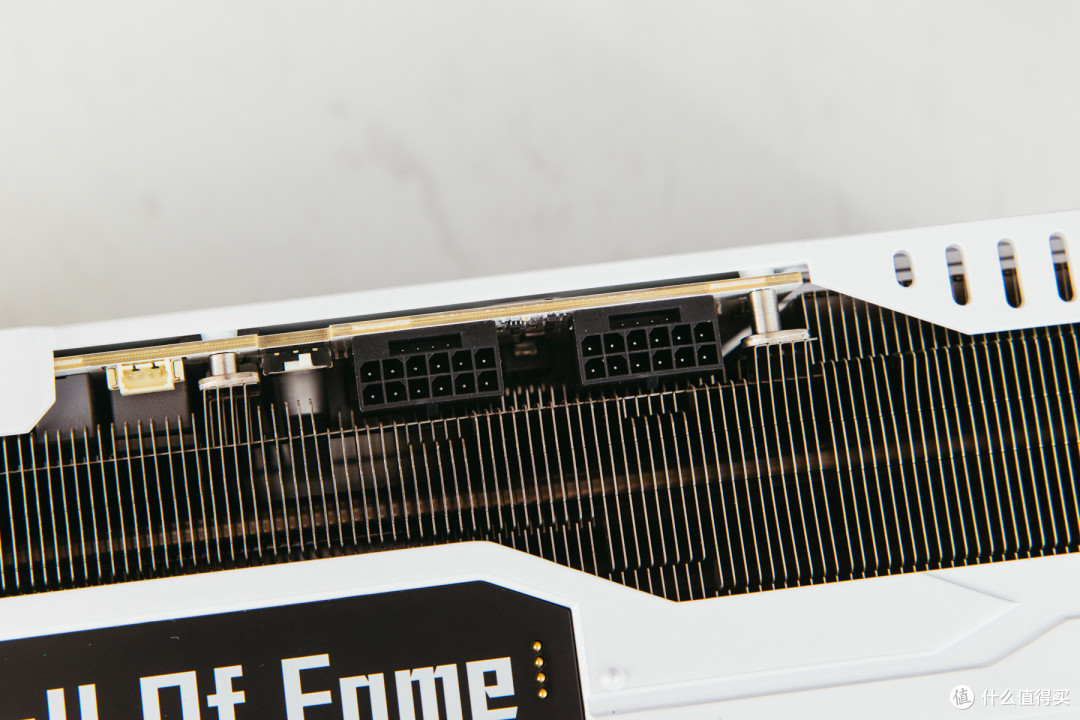

侧面Hall OF Fame RGB字样装饰灯条，右上角两个12VHPWR接口非常显眼，你没有看错，影驰4090名人堂采用了罕见的双16Pin供电方案。

在超频模式下，影驰4090名人堂功耗可以达到666W，对于单16pin供电只能提供最高600W的场景下显然不够用了。

双12VHPWR供电接口可以有效保证供电的稳定性，左侧还提供了一个双BIOS切换拨片，P-MODE场景下可以获得更强的性能。

性能和颜值兼具的发烧级别显卡，影驰名人堂系列一直具备不错的口碑。

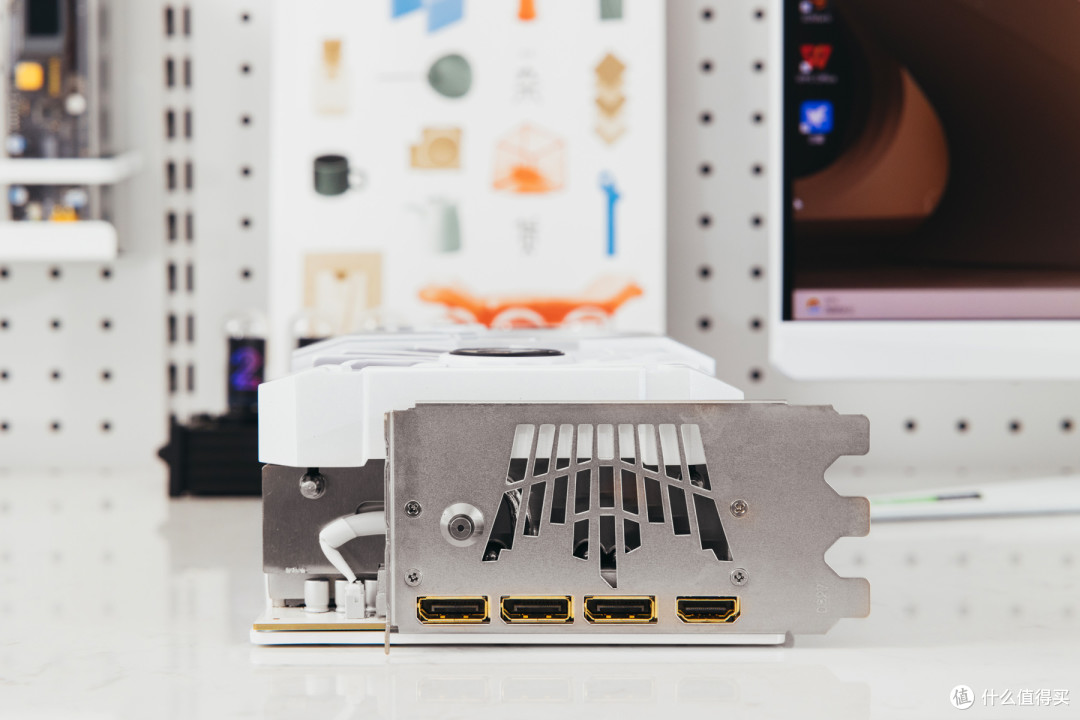

标准的三个DP一个HDMI接口配置，不过接口都做了镀金处理，在挡板上还有个按键，一键下去起飞，配合软件可以提升处理器频率，同时让显卡散热风扇全速运行。

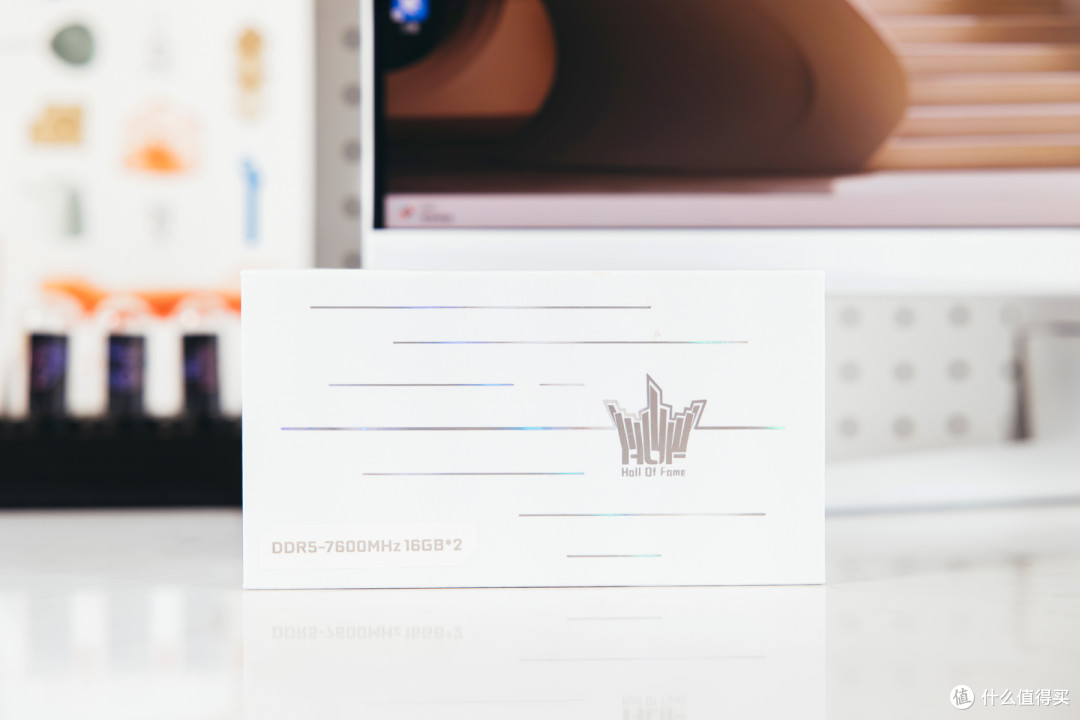

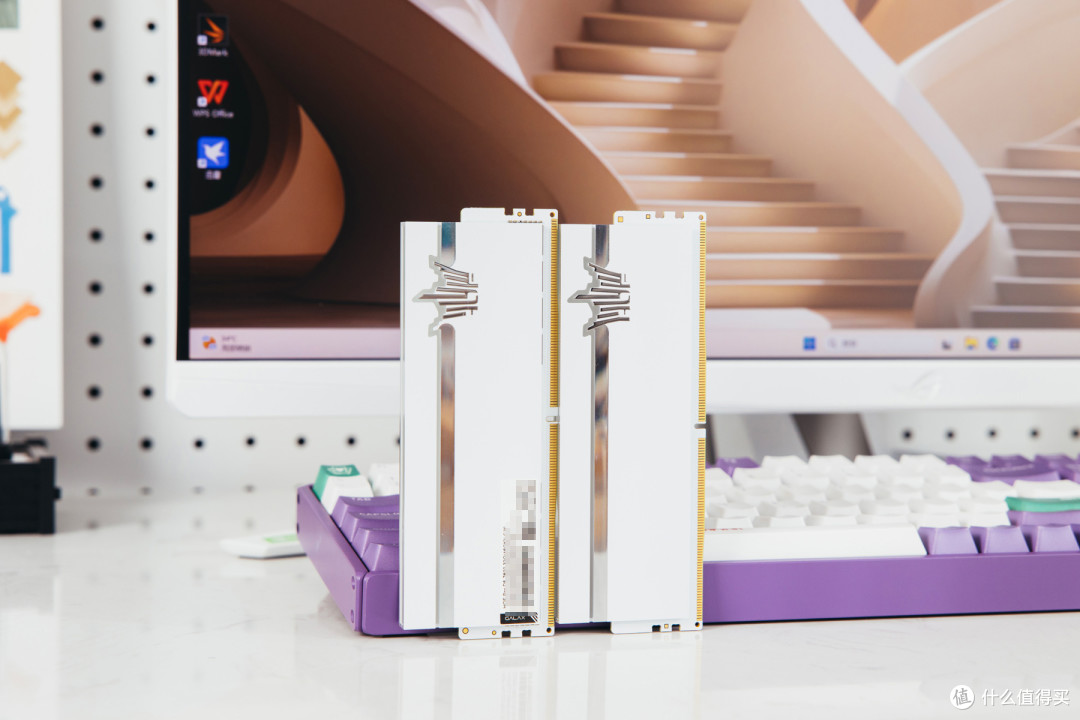

内存这次自然也是影驰全家桶，来自影驰名人堂HOF PRO DDR5 7600 16GB X 2。

影驰名人堂主打白色，所以这套内存基本也是完全的白色风格设计，银白配色，纯白马甲采用了金属电泳白工艺，质感非常优秀。

影驰名人堂HOF PRO DDR5 7600白化非常彻底，内部的PCB甚至也是白色的。

中间银色区域延展了HOF家族logo，同时内嵌了RGB灯条，在不开灯的场景下镜面展示效果也是非常好看的。

顶部则是贯穿到底的内嵌式RGB灯条，无论从哪个角度看，颜值都拉满了。

此次影驰一共推出了三款频率的名人堂内存，7200、7600以及8000，其中7600Mhz这套内存工作时序为36-36-46-122。

电源这次选择了九州风神PX1000G ATX3.0金牌全模，全日系电容，10年质保，乔威代工也能被保证质量，包装简单朴素，而且直接展示了电源原貌。

配套全白模组线，就连主电源线也是白色的，白色装机方案中电源又多了一种选择。

PX1000G的设计语言和九州风神其他电源基本一致，也都是采用了大面积方形格栅作为进风口，风扇直径135mm，FDB轴承，支持智能启停，电源本体长度为16cm，一些设计紧凑的机箱可能会兼容不了，不过大部分ATX机箱还是没有问题的。

尾部也是方形格栅，电源按键用青色做了标识，具备Hybrid模式按钮，可以在低负载下自动停转电源风扇。

颇具特色的全模组接口设计，原生12VHPWR接口一样用青色做了标识，CPU/PCI-E供电接口也提供了5个，可以满足旗舰3A平台的供电需求。

水冷这次同样来自九州风神，冰堡垒360青春版，虽然号称青春版，不过并非是完全意义上的缩水版，仅仅在风扇上做了一些精简设计，其他方面则是反向升级。

一眼，九州风神标致性元素非常显眼，青春版搭配的三颗风扇换成了传统连接方式，水冷头依旧为铝合金材质，冷排两侧则是安排了泄压囊，可以提高产品散热性能同时近一步延长使用寿命，质保也达到了了5年，值得一提的是冰堡垒青春版还搭配了三根降速线，可以近一步降低转速来实现更好的噪声控制。

大面积散热鳍片一览。

铝合金冷头内搭载了九州风神的第四代水泵，采用3相6极内绕马达。外部则是采用了真空镜面电镀工艺，点亮后可以实现无线镜像显示效果。

搭配的风扇型号为DF12025，转速500~2250RPM±10%，自带RGB灯效，噪音最大32.9dB，使用降速线可以进一步降低转速和噪音。

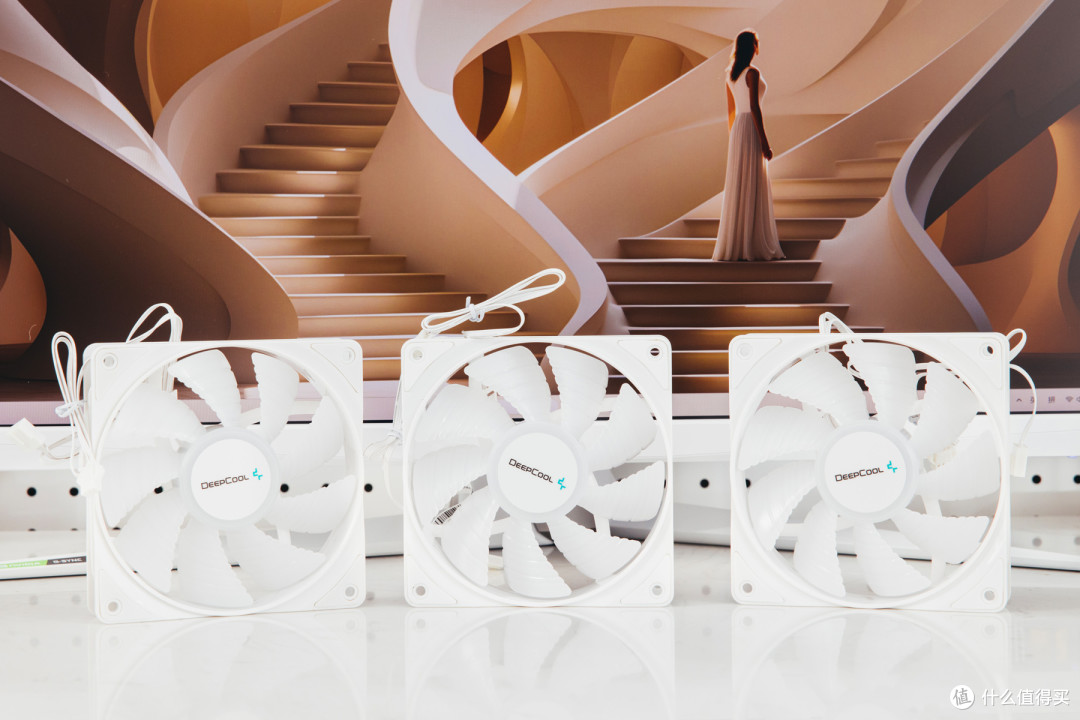

这次还增加了三个CF120WH散热风扇用于辅助散热。最高转速1500RPM，采用了波纹扇叶和橡胶垫，可以有效降低噪音和震动。

这次选择的机箱为Abee全铝PIXEL ONE 钛灰像素机箱，也是一款很有个性的ATX机箱，对于硬件有着不错的兼容性，可玩性也很高。

整个机箱风格为简约风，很符合日式设计美学。

因为采用全铝设计，整个机箱重量仅有7.5kg，在这个尺寸上这个重量已经算是很轻便了，整个机箱质感非常优秀，整机最为显眼的设计当属方形开孔阵列，可以DIY放置像素块，兼具散热和观赏性。

不考虑脚垫，整机尺寸为483(L)x219(W)x421(H)mm，硕大的体积可以轻松支持高规格硬件。

按键和接口位于机身左侧，提供了一个USB-A、一个USB-C以及一个3.5mm音频的组合，当以垂直方向调整机箱走向的时候则位于顶部或者底部。

默认前脸和背部一览，PIXEL ONE其实并没有完整意义的固定方向，根据自己的玩法，可以自定义脚垫的位置，实现三个方向的摆放。

PIXEL ONE采用了内六角螺丝，螺丝均为银色，需要使用自带的螺丝刀进行拆卸，从做工细节来看非常优秀。

全机箱像素格为1335个，分布在三个面，背部可以看到还提供了一个12CM风扇位，PCIE档槽则是提供了夸张的8个，足以支撑起两块4090旗舰显卡。

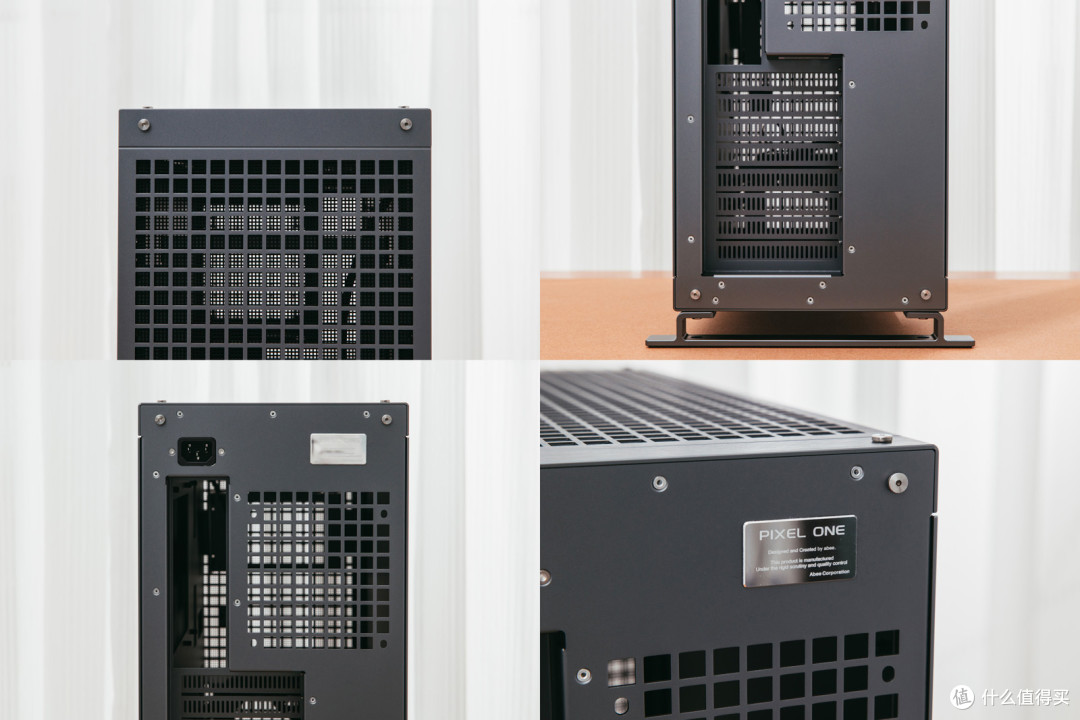

更多细节展现，机身后右上方还有一块铭牌。

使用自带的螺丝刀卸下顶板后就可以拆卸掉两块侧板，内部空间足够宽敞和平坦，箱体本身支持E-ATX规格主板，180mm最高CPU散热器，水冷支持双360冷排，顶部可以最多安装3个120/140mm风扇，底部则支持最多3个120mm或2个140mm风扇，后部还可安装1个120mm风扇。

内部框架结构厚度为1.2~1.5mm，侧板则是3mm厚度，其余面板为2mm厚度，也预留了一定走线空间，但是略微局促了一些，如果宽度适当增加点，理线的难度则会容易很多。

电源支架做了可调节设计，不过需要拆除前面板才可以调整，默认档位高度刚好完美支持360水冷，在高一些只能选择280冷排或者风冷了。

硬盘支架位于电源下方，可以支持两块3.5寸机械硬盘。

其他细节一览。

装机以及注意事项

这套装机要注意的事项不多，不过电源建议还是选择16cm以内的，同时做定制线或者精细理线处理，机箱内部可供藏线的空间比较局促，需要花费心思，如果你选择非侧透的版本，也可以不太在意这个细节。

PIXEL ONE侧面预留的走线空间并不是很大，如果使用主板显卡延长线理线空间会完全不足，定制线比较适合，如果不想做定制线，也可以和我一样对这种扁平线进行捆扎理线处理，至少视觉看上去不会很乱。

性能&游戏帧率测试

CPU-Z跑分成绩，单核878，多核12480，单核多性能都挺强。

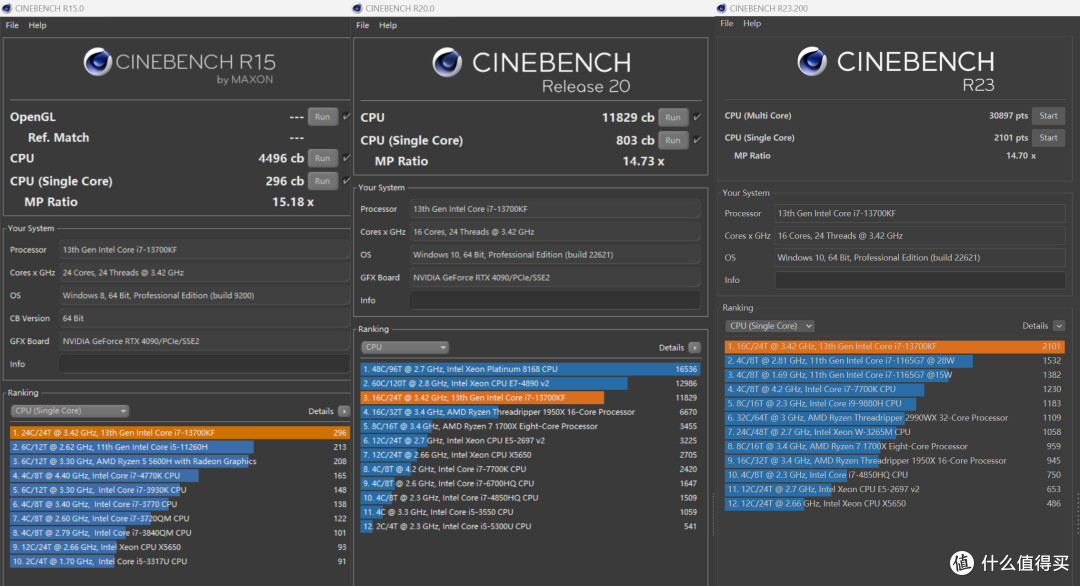

Intel i7 13700KF R15单核跑分296cb，多核4496cb；R20单核803cb，多核6108cb；R23单核2101pts，多核30897pts。

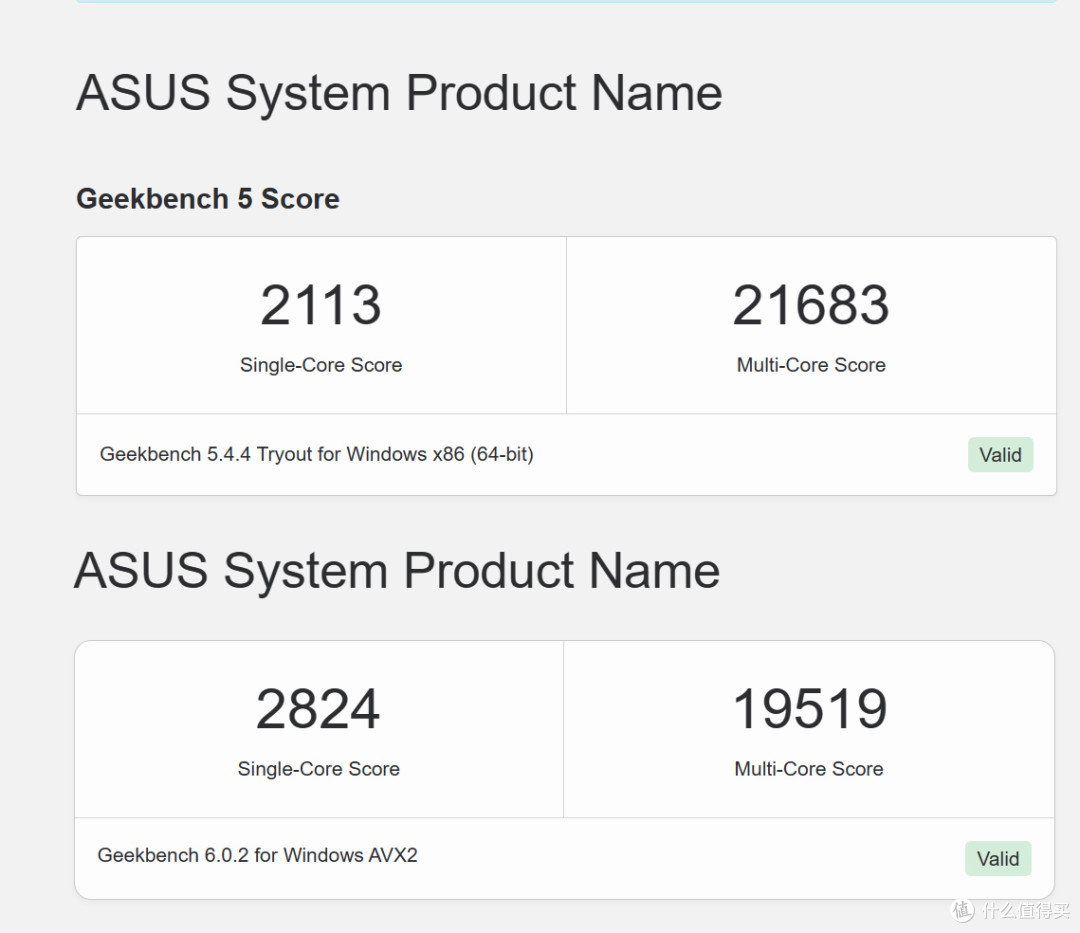

GeekBench5跑分，单核2113，多核21683；GeekBench6跑分，单核2824，多核19519。

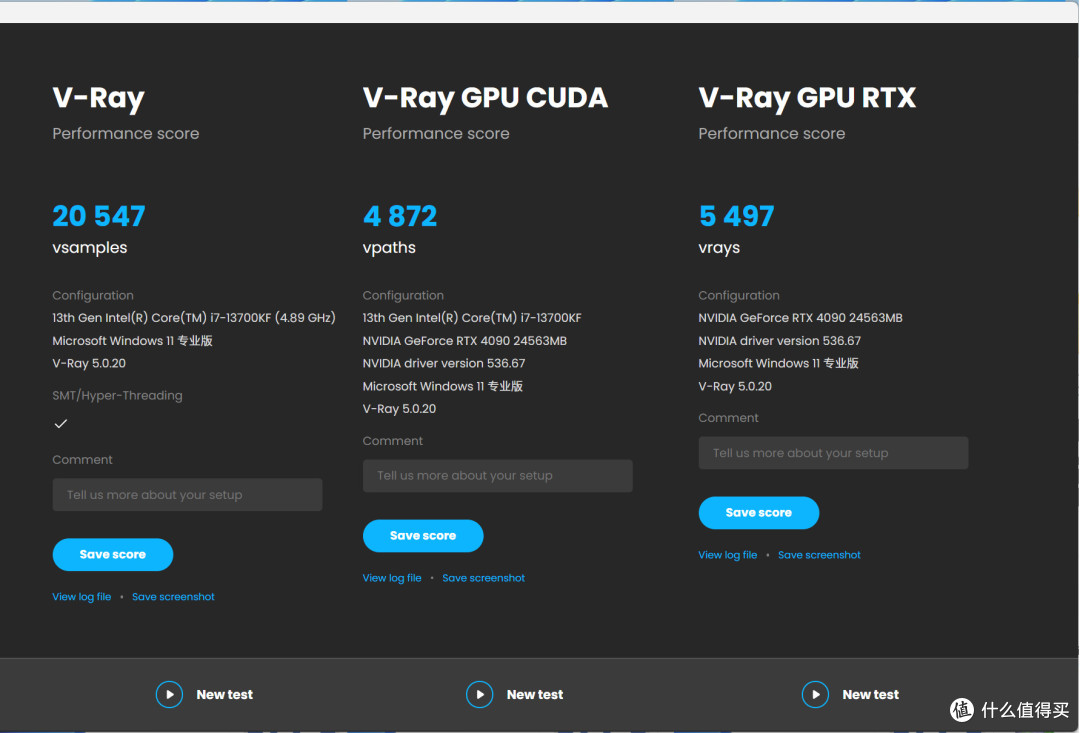

V-RAY测试跑分20547，GPU RTX单独跑分5497，处理器和GPU协同 GPU CUDA跑分4872。

PC MARK10 Extended总分14259分，游戏环节最高，为47473分。

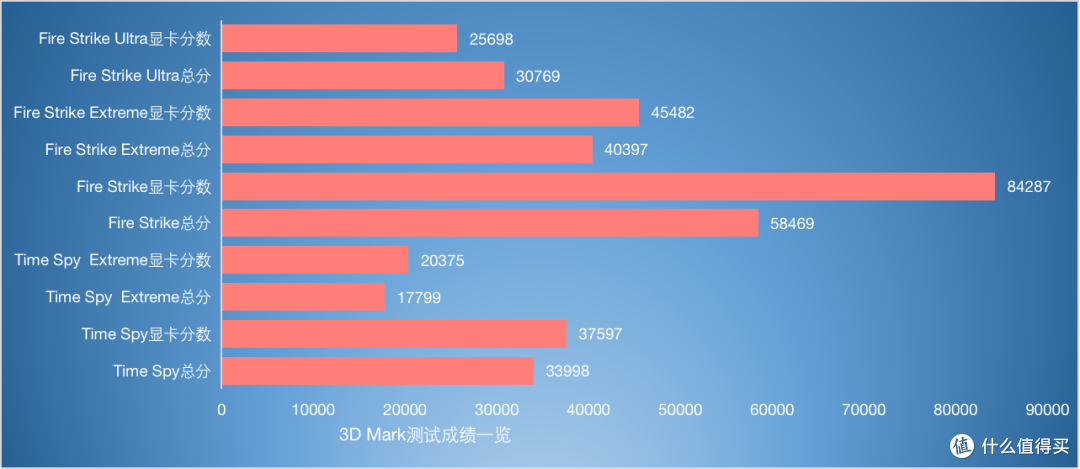

3D MARK成绩，Time Spy Extreme得分17799（显卡20375），Time Spy得分33998（显卡37597），Fire Strike得分 58469（显卡84287），Fire Strike Extreme得分40397（显卡45482），Fire Strike Ultra 得分25698（显卡30769)。

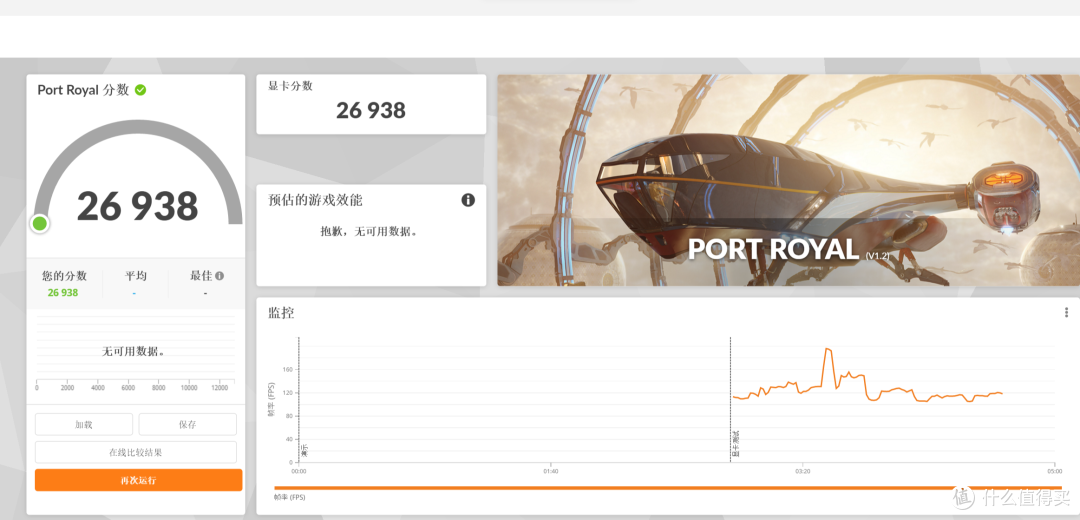

3D Mark Port Royal测试，显卡得分26938分。

影驰名人堂HOF PRO DDR5 7600 加载XMP配置 ，7600Mhz频率下，读写速度为111G/98G以及101G，延迟62.1ns，此刻时序方面为CL36-46-46-122，目前华硕这块主板最高可支持7800Mhz频率内存，所以内存自己动手超更高意义不大，7600Mhz频率下性能表现已经很不错了。

除了常见XMP自动超频，ROG 790A吹雪BISO中也支持XMP Tweaked自动超频，可以获得更低延迟。

Time Spy Extreme压力测试，98.6%成绩通过。

最后是AID64双拷环节，室内27度，性能P核有效频率平均频率5.18Ghz，能效E核有效频率平均频率4.08Ghz，基本跑满了设计最高睿频，此刻处理器核心温度平均92度，封装功耗此刻平均为245W。

显卡平均温度66度，功耗平均451W。

使用影驰自家的HOF AI进行自动超频设，并且使用甜甜圈进行单拷测试。

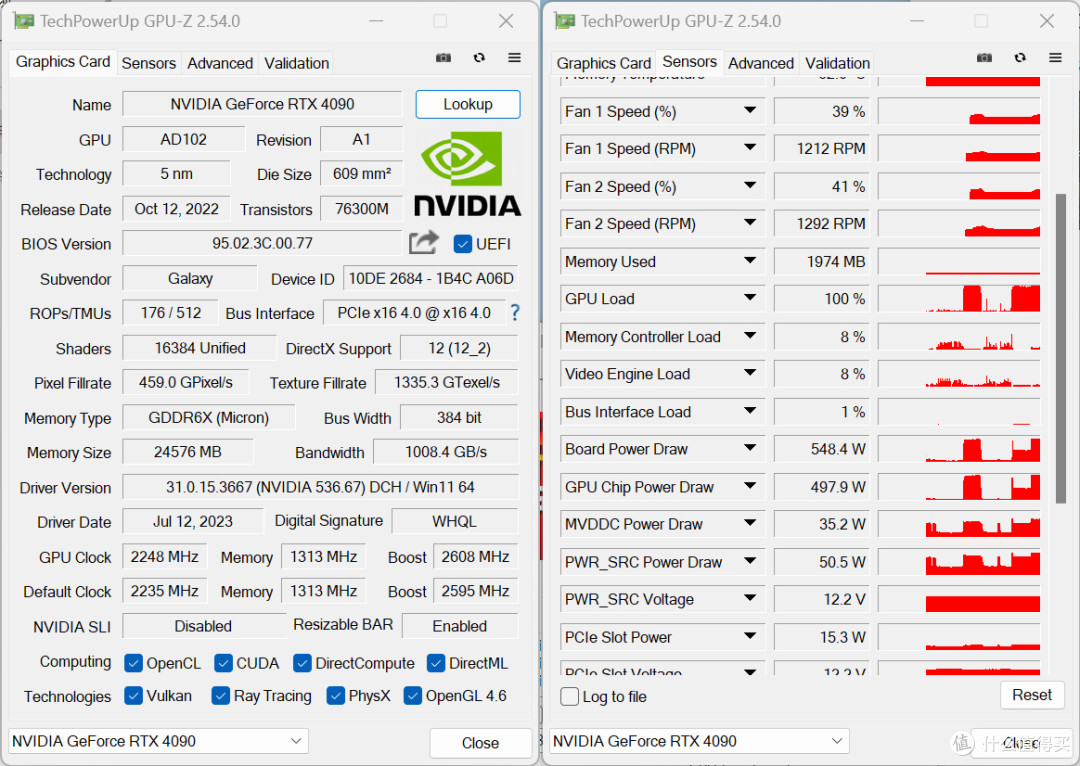

最终显卡可以飙升到548W峰值功耗，符合设计的550W功耗，理论上这块显卡可以超频最高666W功耗，应该是需要解锁的，此刻显卡温度依旧不高，风扇转速也比较低。

ROG Z790吹雪在BISO中加入MCE设置，可以完全解锁功率墙，也可选择温度墙为90℃的解锁模式（此模式下性能高于默认设置，略低于完全解锁模式），可更好控温保持稳定，玩家可以仅根据需要来进行选择。。

不得不说赛博朋克2077可以称得上显卡危机游戏，影驰4090在不开启DLSS和DLSS Fram Generation的场景下，4k最高画质，光追开启为过载模式下，帧率仅有20多帧，在开启DLSS Fram Generation，则可以提升至41帧，不过在DLSS3加持下，性能模式则可以飙升到158帧。

看门狗2也是非常吃显卡的游戏，DLSS性能模式下，则可以提升近一倍帧率。

本次装机就分享这么多了，关于机箱兼容性以及装机过程中一些问题可以评论见。

谢谢观赏。
