记一次绿米aqara m1s网关救砖
1.前言
9月份的时候,家里的m1s网关,突然连不上网了一直蓝灯闪烁。之前也总遇到,然后就拔掉过一会再插上。这次插上后 ,一直亮黄色的灯,然后也不灭 ,长按按钮也不会闪烁蓝灯并语音提示。后来联系了客服,试了短按10次重置设备,依然无法重置。与客服交流了半个多小时 ,最终客服说应该坏掉了 ,让我提供一下订单 ,但是已经过1年保修了 ,客服说寄修需要自费189元,然后贴心提醒我 ,今晚有活动买个新的只要199 。所以我又果断下单了小米智能多模网关2。
没错 !因为家里开关是aqara d1,其他基本都是蓝牙mesh设备 ,并且相互联动延迟巨长 ,所以下单了多模网关2 。体验很不错 ,延迟有明显减少。算了,不展开讨论了 。
ps:一个前言又写了这么多废话 ,实在抱歉。
2.拆拆拆
因为需要考试复习,然后买了新的设备也不影响家里的使用,一直扔那没管 ,昨天考完试了,也没有什么事了,就拿出来琢磨琢磨。
螺丝藏在插头侧3个橡胶堵底下 ,且是防拆型的,手里有多合一换头的螺丝刀里面有u2.6就能扭开。
因为没有摔过,排除因为元件掉落,破损,接触不良之类的问题,然后象征性看了看电容也没有鼓包漏液等问题。
看了一圈也没有发现问题,准备上电测一下电压。但是这种直接通220v,建议各位大佬们也不要尝试,毕竟安全第一。
看下层pcb上有几个触点,10.8v, 5v, 3.3v和gnd且在上下板的接线柱附近,而且10.8v正极有颗电解电容,基本推断下层板电源整流降压输出10.8v,然后在降压到5v和3.3v 。

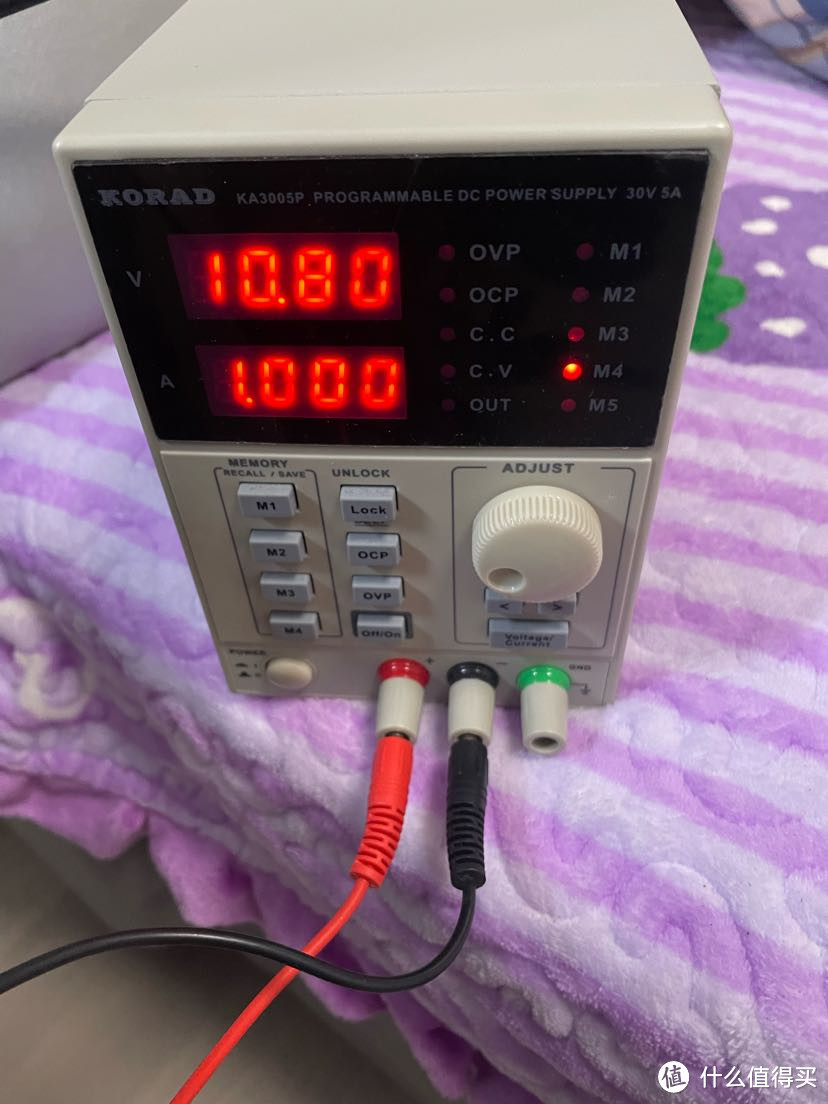

在10.8v飞线用电源表夹住后,黄色灯果然亮起来,并且测量5v 3.3v都有电,证明了之前的猜想,这样就安全多了,补了一张电源表图吧
然后测了上层板电源供电都有,然后暂时也没有什么思路,就先放一边吧......
3.找度娘
说实话百度了一圈 ,确实没有什么有用的信息,大部分都是接入homekit的相关内容,而我还没研究过这方面的知识,只能盲目寻找。
无意在瀚思彼岸论坛上发现有位老哥刷系统的时候,刷挂了。所以就大概看了下内容,如下图。
然后在github的链接中下载了固件包 ,虽然不懂都是干嘛的, 先下载下来再说嘛
下载的文件夹内容
tools是刷机软件
因为我不需要官改,所以就刷original原始固件就行了
images里面有一张刷机用的引脚图(左侧的ttl引脚)
具体里面没有教程,只在tools里面有一张软件的截图,如下图
结合论坛楼主的描述
应该是在linux0里面刷linux_版本号.bin
rootfs_0里面刷root_对应上面的版本号.bin
4.正题刷机
因为不知道自己的推断是否成功,因为之前也没了解过这种智能设备的刷机,所以只能死马当活马医了。
所需要的设备有:电烙铁套装,usb转ttl下载线,杜邦线母对公(好焊在预留触点上) 或者母对母(稍微改一下或者割断1头),可调电源(非必须,可以在刷机时单独供电,也可以在不安装外壳的情况下测试是否好用)
1.首先用杜邦线焊接在对应触点
ttl下载线tx对应网关的rx ,下载线的rx对应网关tx
gnd也对应焊好
如果有外接电源的 ,焊在下层主板的10.8v和gnd上 。
没有外接可调电源 网关的3.3接ttl的3.3也行
2.给电脑装上ttl串口驱动,我的是ch340c的,直接百度搜一下就行了。
然后按照上面的接法接线(因为我的串口下载器找不到了,就用开发板的代替一下,接口名称都是一样的)
3.打开tools文件夹内的aqaragateway就能在红框的位置上看到串口信息了
4.选择固件
在箭头部位选择固件包,在original/m1s/任意版本号的文件夹(我用的是3.2.7的)/linux开头的bin文件
然后第一个栏中选m1s ,第二个栏中选linux_0,第三个栏中选xmodem。
都选择好后,先在ttl下载器那侧把3.3v的杜邦线拔掉,(理论上串口那栏还是有的,因为我这个是单独供电没办法测试)。
然后点flash,白色框中出现英文提示,在插入3.3v电源线。过一会下面进度条就会走了,linux固件很小,马上就会完事,成功后提示...linux_版本号.bin_rav done!
然后再用同样的方法,下载root。
在上面3.2.7的文件夹中选择root开头的bin,软件中第2项选择rootfs_0 ,其他m1s和xmodem不变。同样断电,通电方法下载,成功后提示和上面内容基本一致。进度条走完,然后flash由灰色又变回蓝色。就完成了。
5.有外接电源的直接10.8v通电,没有外接电源的就老老实实把所有东西都安装好,螺丝扭紧!扭紧!扭紧!因为是分离式插头,220v可不是闹着玩的,注意安全!
然后就可以看到一圈黄色的灯亮了,长按按键5秒左右,会有蓝色灯闪烁及语音提示,按提示绑定就大功告成了!!!
5.结尾
ps:如果不成功,可以在尝试一下,因为我可能也有运气成分,也没有过多的研究。这次成功,正好看网上没有相关案例,就在刷完以后补写了这篇文章。
最后感谢瀚思彼岸的douglasleft楼主的相关问题思路
感谢github的niceboygithub大佬的固件合集
感谢各位看官姥爷的支持
海洋之猪
