乐高火车深度报告

从1960年代的推着走到2020年代的蓝牙智能控制，乐高火车跨越半个多世纪的铁轨旅程。

引言：每个孩子的铁路梦

对很多人来说，乐高火车之旅都是从"手动推动"开始的——把火车放在轨道上推着走，嘴里配上"呜呜"的音效。

孩子与乐高火车

每个乐高玩家的火车记忆，几乎都从手动推动开始

乐高火车是乐高历史最悠久、技术最深厚的产品线之一。从最初的木质轨道到如今的蓝牙智能控制，火车系列见证了乐高的全部技术革新历程。它不仅是一系列玩具产品，更是一个融合了机械工程、历史研究和艺术美学的完整创作领域。

本文综合知识库中的多篇素材，全面梳理乐高火车六十年发展的技术脉络、经典套装、MOC创作文化和社区生态。

第一章：六十年动力演进——从4.5V到Powered Up

乐高火车动力系统从1960年代末至今经历了六个截然不同的技术时代。从最高层面看，可以分为两大类别：轨道供电和电池供电，这两条技术路线在整个历史中始终并存。

轨道供电与电池供电系统架构对比

轨道供电与电池供电两大技术路线的系统架构对比

从轨道系统的角度，乐高火车经历了三代轨道技术：蓝/灰砖块搭建式轨道、9V金属一体式导轨、以及RC塑料轨道。每次轨道系统的更迭都伴随着动力和控制系统的全面革新。

六大动力系统时代总览

从4.5V电池供电到Powered UP蓝牙控制的完整演进时间线

六个动力系统时代的关键属性汇总——涵盖供电方式、轨道系统、电机类型和控制特征

时代 时间 供电方式 轨道系统 关键特征 4.5V 1960年代末起 电池 蓝/灰砖块轨道 砖盒式电机，压铸金属底盘，150+克重量 12V 1980年代 轨道供电 蓝色/灰色四轨 砖盒+转向架双电机，可对接信号/道岔等模块 9V 1980-2007 轨道供电 金属双轨 金属车轮，成本优化，乐高火车黄金时代 RC 2007-2009 电池 塑料轨道 红外遥控过渡方案，仅2套套装 Power Functions 2009-2019 电池 塑料轨道 IR遥控，AAA/锂电池盒，PF可堆叠插头 Powered UP 2019至今 电池 塑料轨道 蓝牙控制，6线PU模块化插头，编程兼容

第二章：火车的心脏——电机技术详解

电机是任何电动乐高火车的核心。纵观整个历史，乐高实际上只发展了两种基本的电机外形尺寸：砖盒式和电机转向架式。

乐高火车电机组件从4.5V到Powered UP的完整发展脉络

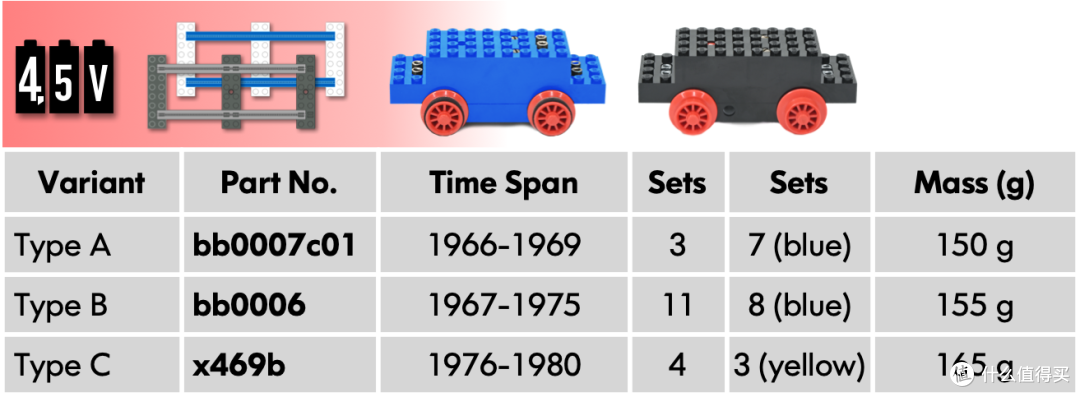

砖盒式电机（1960s-1980s）

砖盒式电机是乐高最早的电机产品之一，外形尺寸为12×4颗粒×10板高，采用6颗粒轴距。两件式压铸金属底盘是其标志性设计——重量超过150克，通过增加自重提升牵引附着力。顶面色条可以区分4V（红色）和12V（黄色）版本。

4.5V砖盒式电机

4.5V砖盒式电机——两件式压铸金属底盘，超过150克重量增强牵引力

4.5V/12V砖盒电机的内部机械结构，可见压铸金属底盘和摩擦安装车轮

12V电机转向架——工程美学的巅峰

1980年引入的12V电机转向架被公认为"产品工程的精美范例"。有刷直流电机封装在两件式压铸金属底盘内，对称延伸的电机轴配黄铜蜗杆齿轮提供高扭矩传动。暴露的电机电刷设计便于清洁维护和更换。

12V电机转向架——压铸金属底盘+黄铜蜗杆齿轮的经典设计

9V电机——金属车轮的唯一时代

9V电机转向架是第一款也是唯一一款配备金属车轮的乐高电机产品。然而它也是一个妥协的设计：没有压铸金属底盘，重量仅为12V电机的一半，使用亚洲电机和尼龙塑料齿轮来降低成本。

9V电机转向架——唯一配备金属车轮的乐高火车电机

现代三兄弟：RC / PF / PU

RC、Power Functions和Powered UP三代电机的外形尺寸基本一致，核心差异在于连接器终端和内部电机性能。RC是9V到PF之间的过渡方案，仅用于2套套装；PF引入了4线可堆叠插头和高性能电机；PU则在机械结构不变的基础上升级为6线蓝牙控制系统。

Powered UP电机——蓝牙控制+PCB集成电机控制的现代方案

转向架外形尺寸的传承

从1980年12V电机转向架引入至今，电机转向架的基本外形尺寸保持不变：6颗粒（48mm）轴距、Technic半销中心枢轴安装、两端2×4颗粒安装架。各时代间的细微差异通过车轮直径调整来补偿。

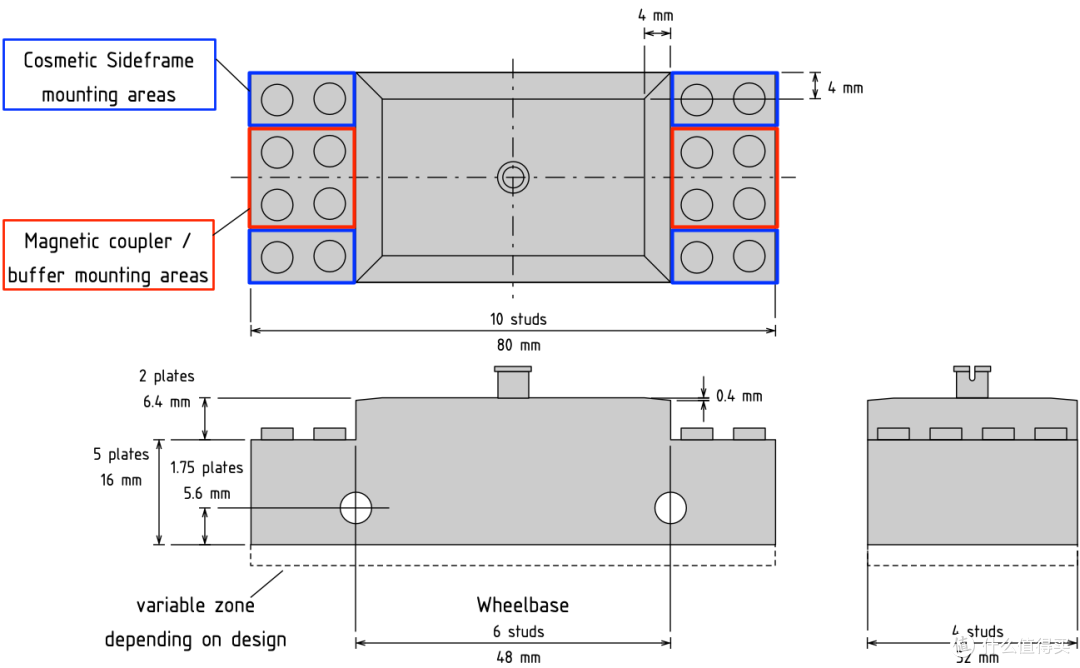

转向架标准外形尺寸

电机转向架的标准外形尺寸——40多年来持续保持的核心设计参数

各时代转向架机械参数对比——底部间隙和车轴中心线的细微差异

第三章：供电与控制——从C号电池到蓝牙

电池系统的进化

乐高火车电池系统从笨重的C号电池盒，经历了专用电池车厢、RC集成底盘，最终演变为紧凑的AAA和可充电锂电池方案。

电池盒从经典C号到现代Li-Ion的完整演进

经典电池盒（bb0045）使用C号电池，容量大但尺寸笨重（11×6颗粒×10板高），通常伪装成蒸汽机车的煤水车。1972年引入的专用电池车厢（3443）是一个大胆的投资，发布了不少于10种颜色变体，巧妙地将偏心开关安装在车轮高度处与轨道旁配件互动。

经典电池盒——C号电池大容量但笨重的体型，常被伪装成煤水车

专用电池车厢——侧装偏心开关可与轨道旁配件互动的创新设计

控制器的技术美学

12V时代变压器（2864）采用"电站美学"设计，暴露的颗粒支持玩家自定义装饰和搭建，速度控制旋钮为十字轴插座可插入自定义控制杆。它可对接的配件模块令人叹为观止：轨道开关、彩色灯光信号、磁性解耦器、平交道口。

12V变压器——"电站美学"设计，暴露颗粒支持自定义

相比之下，9V时代的速度调节器（2868b）则饱受批评：非乐高系统美学、功率低（<1.0A）、仅7档离散电压调节，但其2×2导电颗粒阵列被公认为"乐高最巧妙的电气设计"。

12V系统的各种配件——轨道开关、彩色信号灯、磁性解耦器、平交道口，构成完整的铁路控制系统

第四章：经典套装回顾与12V复兴

7740——12V时代的标志

7740是12V时代最标志性的火车套装，也是无数火车爱好者心中的经典。即使在40年后，它的优雅线条和模块化设计仍然令人赞叹。

7740——12V火车时代最具代表性的套装

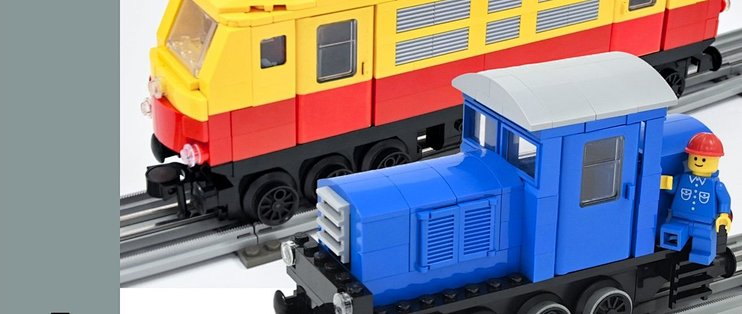

12V系统的现代化改造

40多年过去，许多12V电机面临碳刷磨损、齿轮老化、铜线氧化等问题。这催生了"混搭改造"文化——使用新旧零件的组合重建经典模型。

改造的重点不在于电机电气升级，而在于外观造型和细节提升：用现代曲线斜坡零件重新塑造更接近原型的车身曲线；修正原设计比例不协调问题；自制UV印刷贴纸复刻原版图形。

更有硬核玩家设计了定制PCB电路板，使用标准CAT-5网线连接控制面板与沙盘配件，为12V系统注入现代电子技术。

12V经典火车系统的现代化混搭改造——复古科技的重生

使用定制印刷电路板和CAT-5网线连接12V配件控制面板与沙盘配件

12V电气配件系统的沙盘布局设计，展示信号、道岔、解耦器等模块化配件

第五章：MOC创作——蒸汽机车的极致追求

乐高火车MOC（My Own Creation）是AFOL世界中最活跃也最硬核的分支之一。火车MOC玩家通常追求极端的比例准确性，需要研究大量历史照片和技术图纸。

瑞典S1蒸汽机车——两年打磨的杰作

创作者Sven J打造的瑞典S1型2-6-4蒸汽机车MOC是火车MOC领域的标杆之作。他14岁时在德国Angelner Dampfeisenbahn铁路见到真实的S1机车，一见钟情。这台MOC花费了整整两年：研究1-2个月，数字设计2-3个月，实际搭建3-6个月。

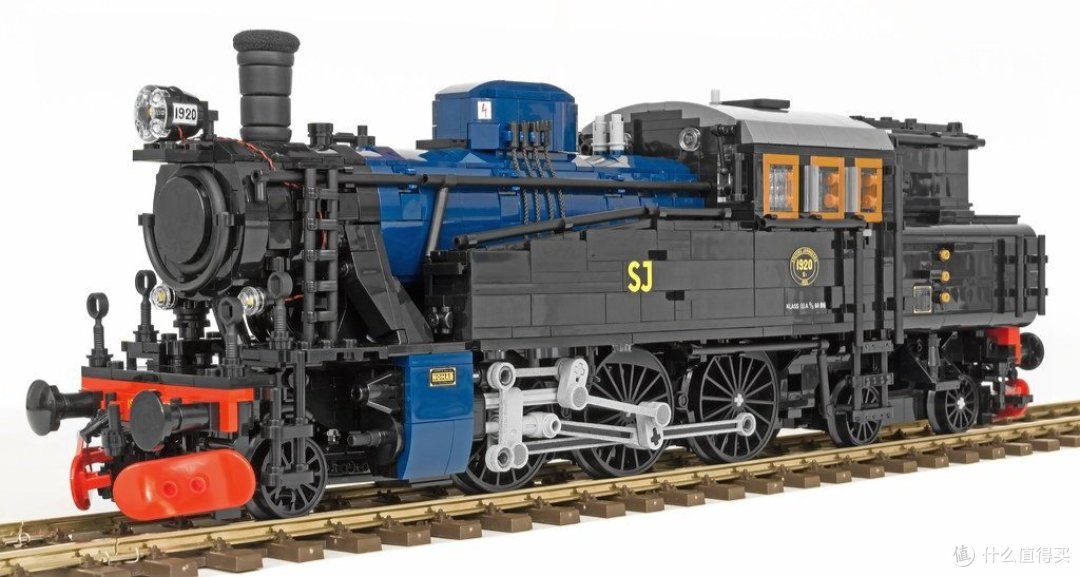

S1蒸汽机车正面

瑞典S1型2-6-4蒸汽机车MOC正面——优雅的线条和精准的比例设计

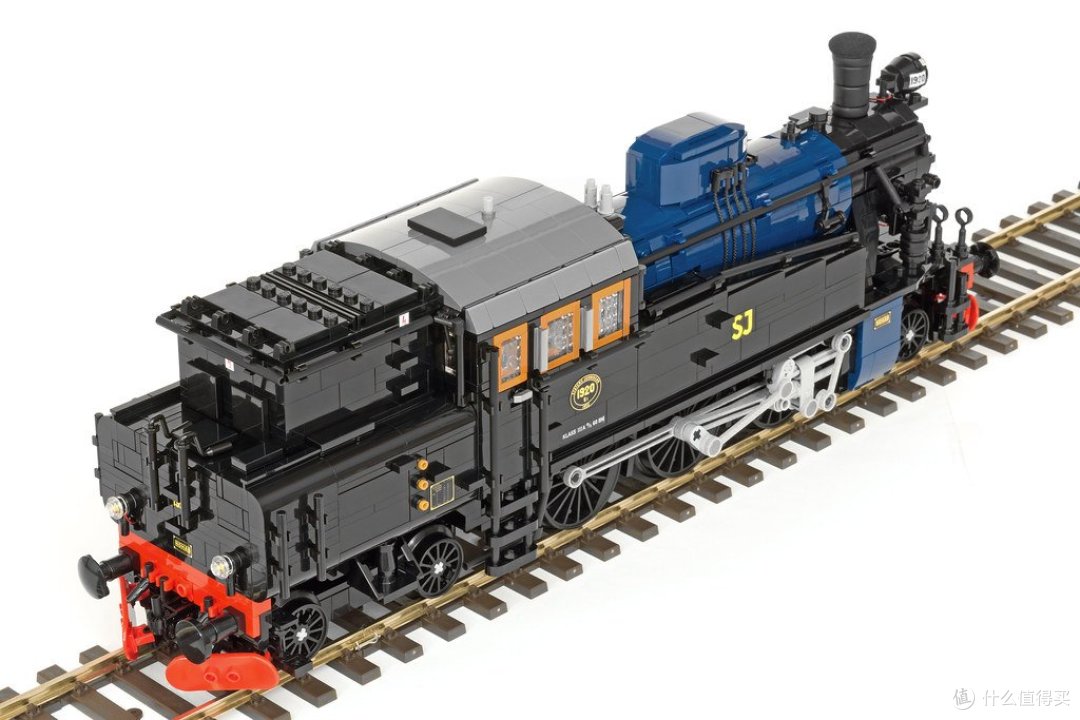

S1蒸汽机车侧面

侧面视角清晰展示了动轮连杆机构和侧面水箱设计

1916年制造的瑞典S1型蒸汽机车真实原型，现保存于德国Angelner Dampfeisenbahn铁路

数字化设计工作流

Sven的工作流是现代火车MOC创作者的标准范式：先获取原型的工程蓝图，然后在Stud.io中进行数字建模，只有对数字模型完全满意后才开始实体搭建。这样可以避免推倒重来，只需在搭建过程中微调细节。

在Stud.io中进行数字建模——从蓝图到积木的精确转换过程

非乐高零件的巧妙运用

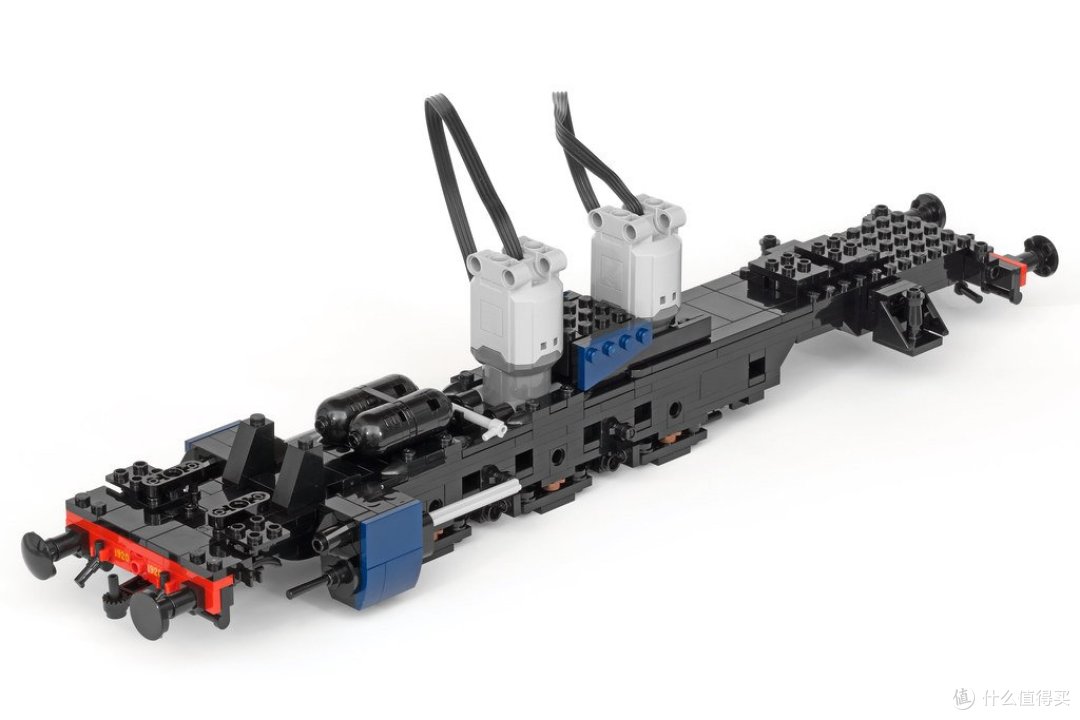

高级火车MOC经常需要借助第三方零件来达到极致还原。Sven使用了Big Ben Bricks的专业火车车轮（乐高没有需要的尺寸），自己设计3D打印的阀动装置零件（纯乐高零件无法实现既可用又不太笨重的阀动装置），以及Brickstuff微型LED、BuWizz蓝牙动力等。

3D打印阀动装置零件与连杆机构的特写——蒸汽机车机械传动的精髓还原

锅炉与烟囱细节

锅炉与烟囱部分的精细搭建细节——多层弧度控制和双角度进汽管

驾驶室内部

驾驶室内部——控制台、座椅等精细还原

轨道与运行的考量

大比例火车MOC通常无法使用标准乐高轨道。Sven选择Märklin 1号轨道（45mm轨距）用于静态展示，更高规格的LGB G比例轨道用于实际运行，因为乐高和BBB车轮的轮缘很高，运行时会碰到普通固定轨道的夹子。

Märklin轨道静态展示

在Märklin 1号轨道（45mm轨距）上进行静态展示

LGB G比例轨道运行

在LGB G比例轨道上运行，使用BuWizz动力系统提供强劲动力

第六章：大型场景与铁路文化

火车场景搭建的核心技术

大型火车场景是乐高搭建中最具挑战性的题材之一，结合了机械工程、景观设计和故事叙事。

大型火车场景全景展示——轨道、建筑与自然环境的完美融合

轨道设计原则：闭合环形轨道让火车连续运行，弯道半径需匹配火车长度，最大坡度建议不超过4%。多轨道设计可容纳多列火车同时运行。

场景融合技术：山体隧道利用SNOT技术创造岩石表面，不同跨度桥梁需要精确的结构支撑，车站站台需与轨道精确对齐。分区模块化设计方便运输展览，预留电线通道方便动力系统布线。

强制透视技巧：通过逐渐缩小的比例创造深远场景——远景树木和建筑逐渐缩小，利用山丘和林线创造视觉层次，压缩实际空间却保持视觉深度。

火车社区——最硬核的AFOL分支

乐高火车社区是所有乐高主题中最封闭也最专业的分支。核心玩家收藏完整的9V时期套装，每年举办专门的火车展会（Train Show），展出的铁路布局通常耗资数十万美元，包含数千英尺的轨道。

绝版火车套装是乐高二级市场中增值最快的品类之一。1990年代的大型蒸汽机车套装如7750、7727等，全新未开封价格可达原价的20-30倍。驱动马达、特殊轨道和电气零件的价格增长尤其惊人，因为这些物品无法用其他零件替代。

技术要点总结

蒸汽机车搭建要点

• 动轮连杆机构需要精确的几何计算

• 锅炉造型需要多层弧度控制

• 阀动装置（Valve Gear）是最高难度的机械结构

• 高级玩家常使用3D打印零件实现真实阀动装置

动力系统选择指南

• PF系统：经典方案，配件丰富，社区支持完善

• Powered Up：蓝牙智能控制，支持编程，是未来方向

• BuWizz：第三方方案，更紧凑强劲，高端MOC首选

• 9V系统：复古方案，金属车轮导电性好，收藏价值高

车轮与轨道兼容性

• 乐高官方火车轮缘有特定标准，自定义车轮必须严格遵守轮距、轮缘高度和直径参数

• 否则会出现脱轨或卡轮问题

• 火车社区有共享的标准车轮图纸，新手建议从验证过的设计开始

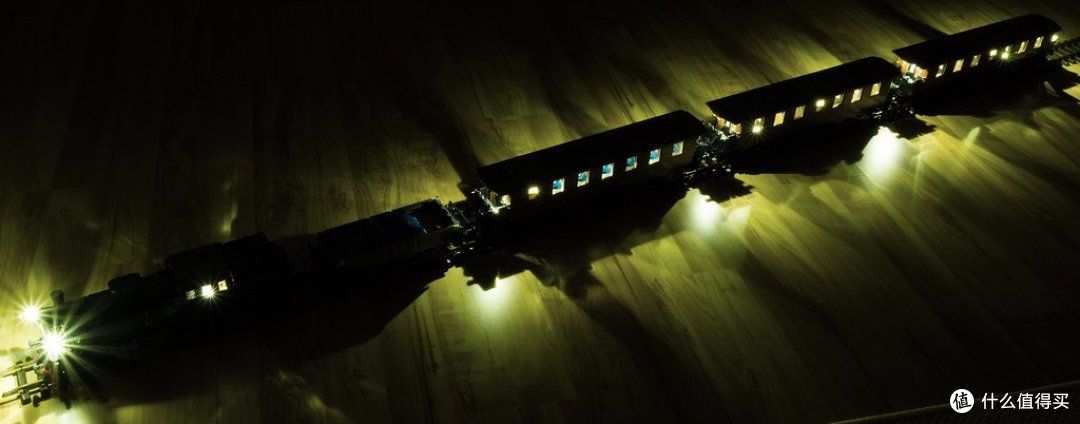

灯光效果进阶

• 真实火车灯光包括前照灯、尾灯、驾驶室内部灯、火箱效果

• 高级玩家使用微型LED和光纤实现精细灯光效果

• 甚至加入灯光同步闪烁电路模拟真实火箱燃烧效果

尚待探索的方向

1. Powered UP编程深入应用：利用蓝牙控制实现多列车协调运行、自动信号系统

2. 3D打印零件的更多可能性：更精细的阀动装置、定制比例车轮、特殊管件

3. 数字孪生：在Stud.io中完成全数字设计后再实体搭建的工作流优化

4. 大型场景的模块化标准：社区级别的铁路布局模块化连接标准
