工具向文章 篇六:喧嚣过后,聊聊磁轴简史,磁轴是如何从废铜烂铁变成物理外挂的?
理解磁轴,我想大部分人都可以从理解一个iPad保护套开始。无论是磁轴还是iPad保护套,背后都离不开的就是霍尔效应。
磁轴原理
磁轴的实现原理实际上可简单理解为:当一块导体接入电路当中的时候,带电粒子会沿着最短路径进行移动,当一个磁铁顺着导体的,垂直方向靠近的时候,带着负电的粒子,就会向着一个方向进行偏转,带着正电的粒子就会向反方向偏转,此时用电压表测量导体两端,就能够检测到微弱的电压,磁铁越靠近导体,带电粒子的偏转程度就越大,电压也就越大,电压超过阈值,就被iPad视为保护盖合上了,可以锁屏了。对于磁轴键盘来说,给每个按键设定一个电压阈值,就可以视为按键被按下。
磁轴优势
稳定性
灵敏
轻便
长寿命,没有按键摩擦碰撞
触感反馈,没有按键摩擦碰撞
低噪音,没有按键摩擦碰撞
佳达隆 磁玉轴磁轴简史
1932年菲利普肯尼斯麦克格尔,发明了世界上的第一个微动开关。他的老板利用这项发明,创立了美国微动公司,基于微动的设计经验,在1960年左右美国微动就已经开始从事键盘相关的业务了。
微动开关: 具有微小接点间隔和快动机构, 用规定的行程和规定的力进行开关动作的接点结构, 用外壳覆盖, 其外部有驱动杆的一种开关。在那个时候,簧片开关遇到了寿命问题,键盘轴体的寿命能够达到1,000万次就已经很了不起了。(不像现在动不动就宣称达到一亿次)。可美国微动公司的产品涉及军工和航天领域,特别在乎产品的可靠性,他们希望自己制造的键盘,也是军工级别的产品。
直到1965年,美国微动公司为世界带来了第一个磁轴,轴体就是由轴心磁铁、霍尔传感器弹簧所组成。当轴体按下之后,磁铁靠近霍尔传感器进而产生触发,根据一份制作于1983年的产品目录所描述,美国微动公司旗下的磁轴产品有1亿次的使用寿命。在1998年美国微动公司官网刊登的《霍尔效应的概念和应用》当中描述:在拥有90个按键的,键盘测试机上,曾成功进行了300亿次的循环操作,轴体寿命远超同期的簧片开关,还有现在的绝大部分轴体。此外,还顺带达成了任何线性机械轴都无法与之媲美的输入体验。
类cherry mx轴体,因为弹片上金属触点的存在,在压力克数曲线图当中,总有一个拐点,而线性磁轴的压力与克数曲线,则是一条近乎完美的直线,即便轴体没有润滑,它的打字手感也是非常的出色,利用霍尔传感器的高性能,键盘还支持了防鬼键功能,相比同时期其他的二键无冲键盘来说,输入效率提升了30%。
磁轴这么强,怎么到后来就销声匿迹了?
事实上,微动公司生产键盘的时候,他们非常注重提高键盘的上限而不是想办法提高键盘的下限。类Cherry mx轴体,对比美国微动公司的磁轴来说,无需供电,体积小造价低,安装很简单,对键盘的pcba的要求也很低。早期的键盘,可以类比成人的器官,没了是不行的,键盘就代表着整台电脑的品质,面对的都是高端客户。之后的键盘,可以比喻成人的衣服,那没了也不行,但是对于大部分,普通消费者来说,只要用着舒服就可以。
经典黑红茶青四大轴体美国微动公司在1950年被霍尼韦尔公司所收购,在1993年霍尼韦尔,将旗下键盘相关的业务,卖给了美国刻意创键公司,时任霍尼韦尔公司的CEO表示,公司旗下的键盘业务是有盈利的,但是已经不适应公司的战略大方向了。
1978年前后,欧姆龙也出品了一款磁轴。这款磁轴终于做了小型化,它没有弹片,但具有段落轴的手感,还有响轴的声音,这个轴体上总共,搭载着三块磁铁,轴心上有一块磁铁a,正对着霍尔传感器,在轴心上还有一块磁铁B,轴体下盖上还有一块可以活动的磁铁C,在轴体按下和回弹的过程当中,磁铁b和磁铁c会先相互排斥,产生段落的手感,最终两块磁铁会相互吸引,发生碰撞产生声音。就是轴长得有点眼熟,本来还是挺喜欢磁轴的,现在变得更喜欢啦。
图片来自:telcontar2014年,ace pad tech(后面简称apt)公司申请了磁轴的专利,逐渐在阿里巴巴售卖磁轴键盘。但是这把键盘的空格键按下去是嘎吱嘎吱的响,外壳的制作也非常的粗糙,轴体的手感也非常的差,几乎掩盖了磁轴的一切优点。

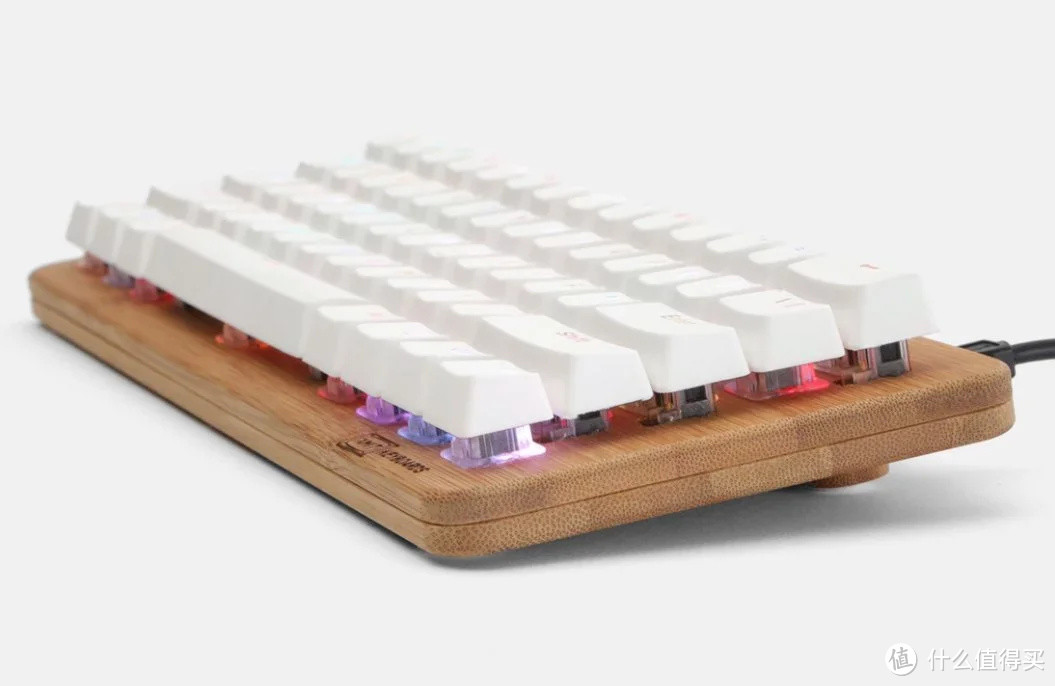

2016年,xmit的团队,通过阿里巴巴联系到了APT,想要合作推出一把磁轴的键盘,这把键盘(第二轮)最终卖出去了379把,但是只收获了1.5分的评分。虽然xmit的给APT的键盘,一个好看的外壳和键帽,但是APT键盘原有的那些问题,都没有得到解决,完全无法满足客制化玩家的基本需求。

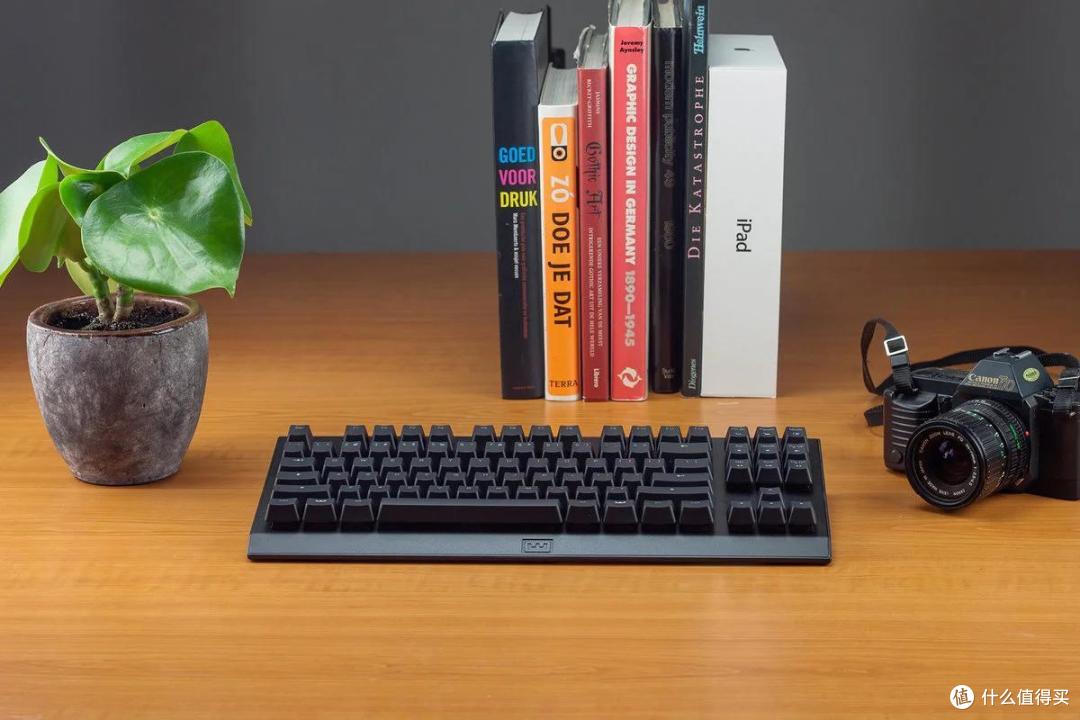

XMIT的竹外壳霍尔效应键盘 —— 来自装备前线这一切都被荷兰的客制化机械键盘团队wooting看在眼里。wooting成立于2015年,他们原先就是一群单纯的游戏玩家,想要研发一款适合游戏玩家的键盘,2016年他们发布了wooting 1,这是一款光轴键盘,相比现在的RX光轴来说,还实现了可调节键程,但是光轴的触发距离最短只有1.5毫米,还还不如市面上部分的类银轴轴体,想要突破光轴的极限,他们就看上了磁轴。

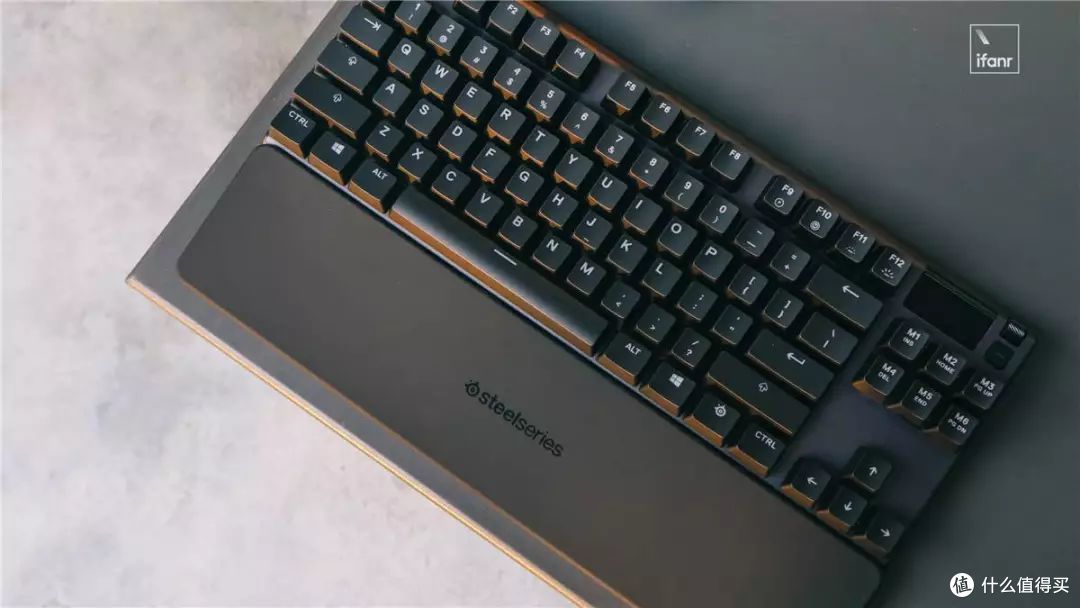

Wooting one2019年5月份,赛睿突然杀了出来,发布了apex pro磁轴键盘,键盘上搭载的OmniPoint轴,是佳达隆所代工的。佳达隆为了这款键盘的发布,偷偷做了三年的磁轴,赛睿Apex Pro能自由设定每一个轴的触发键程,大至3.6毫米,小至0.4毫米,降维打击各种所谓电竞机械轴,还复刻了美国微动公司的双重触发功能。在fgs游戏当中,轻按w键就是走路,重按w键就是奔跑,在MOBA游戏当中,轻按q键就是选择技能的释放范围,重按q键就是朝着既定目标释放技能,节省了大量的操作时间。在键盘刚出现的时候,赛睿还公布了OmniPoint轴的触发,延迟是0.7毫秒,Cherry mx轴体的触发延迟是5毫秒,普通机械轴是6毫秒。但是不知道是因为什么原因,官网已经更换了此条描述,但是现如今各种游戏键盘,只告诉你键盘的延迟,而无从得知轴体本身的延迟,也算揭开了各大整体厂商,不愿意告诉你的秘密。

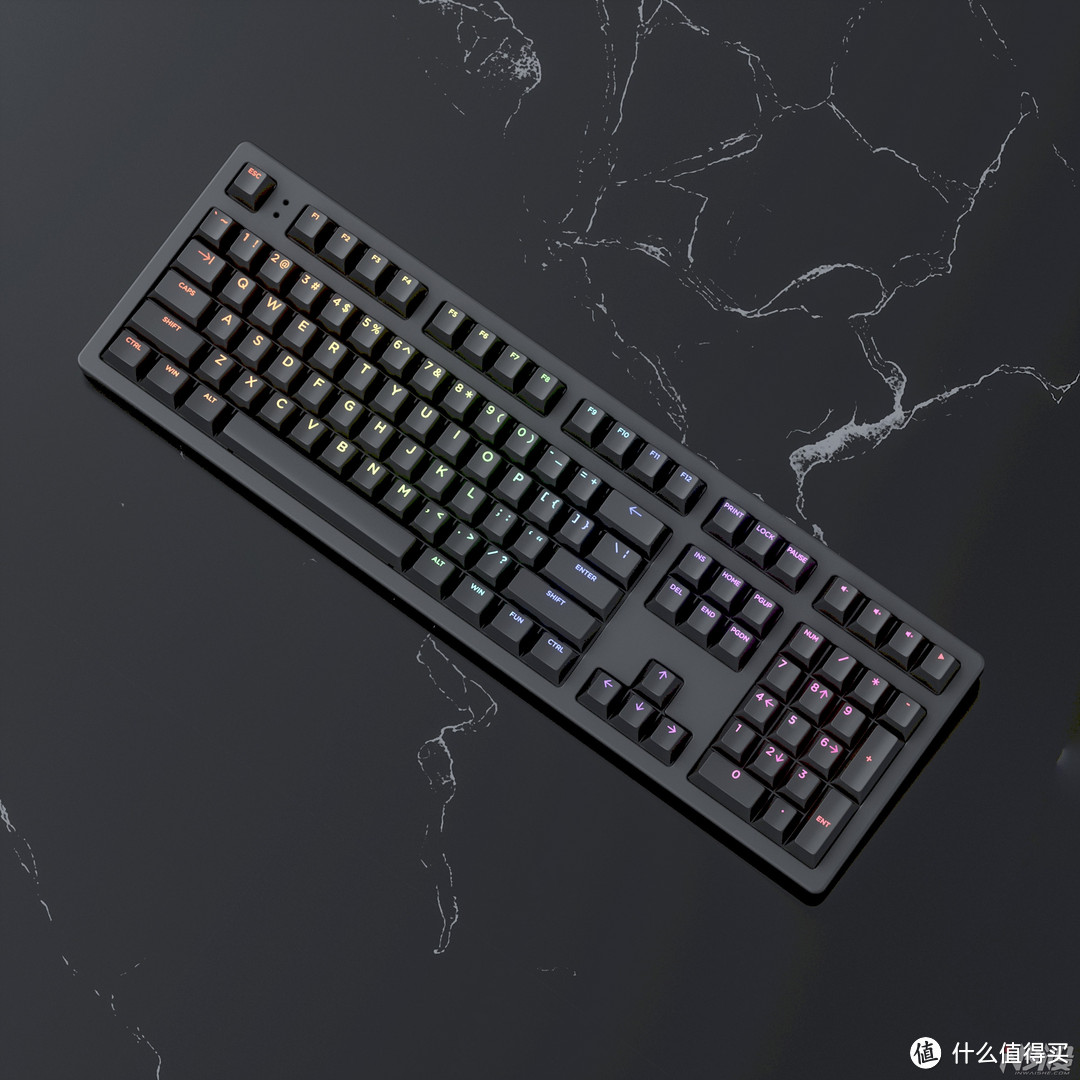

图片源自:爱范儿2019年7月Input Club联合keystone在众筹网站上发布了,自己的一款磁轴键盘,找凯华定制了一款梁式弹簧磁轴,现如今也没有机械轴体能够复刻这样的压力克数曲线。
Input Club Keystone机械键盘 图片来自in外设2019年9月26号,本质上就是一个会动的磁铁的“磁轴”这一名词才真正的出现。
综观磁轴的发展历史,不难发现由于技术限制,磁轴键盘生产之时,轴体 驱动 算法 PCBA的设计 质检缺一不可,这明显有别于传统的机械键盘。
美商海盗船 K70 MAX
我们习惯称呼磁轴是物理外挂,似乎拥有一个磁轴键盘就能让自己在游戏中无往而不利。然而刚上手磁轴之时,往往会因为超强的灵敏度,而让用户无法适应。此时,就需要的驱动的出手,让用户不断的去调试找到合适自己的玩法(实际上很多的普通机械键盘一样如此)。
磁轴故事的精彩篇章在今年好像已经开始了,许多厂家都推出磁轴产品,其中高性价比款甚至仅需三百出头即可。甚至有厂商宣传口号打出“键轴革命”,然而,我相信磁轴时代距离正式到来还有一段路要走。顺便感慨一句,刚刚入圈的时候很不理解购买破烂的老旧键盘的发烧友们,但行文至此,我想他们仅仅是为了怀念自己已经死去的过往。
