 开箱展示

希玛仪表(SMART SENSOR)由东莞万创电子制品有限公司生产


型号:希玛AR926

测量范围:转速

测量方式:非接触式/光电反射

PS:接触式与非接触式转速表的区别在于非接触式转速表不能测量线速度,测量时不需要测头与被测旋转物体输出轴等接触,使用时在被测旋转物体上贴一块反射标记,将非接触式转速表射出的光点对准反射标记即可进行测量。


产品尺寸:150*56*31mm

测量范围:2.5~99999RPM

分辨率:2.5~999RPM--0.1RPM

             1000~99999RPM--1RPM

测量误差:±(0.05%+1个字)

取样频率:0.8Sec

电源:3*1.5V AAA 电池

产品净重:91g

用途:用于各种电机、风扇等被测旋转物体的转速,我主要用来测量数控雕刻机主轴和散热风扇的转速

一如既往地包装配色,主机装在收纳包内,配送有电池和反光条一如既往地包装配色,主机装在收纳包内,配送有电池和反光条

机器采用3节AAA电池供电,参照物镜头盖直径77mm机器采用3节AAA电池供电,参照物镜头盖直径77mm

上电后就能进行测量了,MEM为记忆按钮,TEST为测试按钮上电后就能进行测量了,MEM为记忆按钮,TEST为测试按钮

测量中按下MEM按钮就能锁定测试值方便读数测量中按下MEM按钮就能锁定测试值方便读数

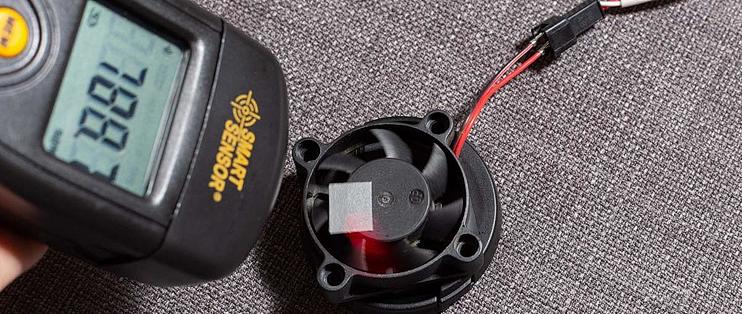

DIY了一根电源线用充电宝供电,方便展示,风扇上面已经贴好反光贴纸DIY了一根电源线用充电宝供电,方便展示,风扇上面已经贴好反光贴纸

小风扇测试转速度数为788.7RPM小风扇测试转速度数为788.7RPM

下面进行拆解,测量头部盖子一推就出来了,剩下的就是螺丝固定下面进行拆解,测量头部盖子一推就出来了,剩下的就是螺丝固定

分离上下盖就能看到主板了分离上下盖就能看到主板了

全家福全家福

主机头部的传感器透镜主机头部的传感器透镜

主板正面主板正面

主板背面主板背面

主板细节主板细节

主传感器,型号未知,有打胶固定主传感器,型号未知,有打胶固定

主板细节主板细节

思瑞浦微电子3PEAK-LMV358A:双路低电压成本优化型轨至轨输出运算放大器

红色的发光二极管红色的发光二极管

主板细节主板细节

三星Samsung-3F84U8XZZ:MCU单片机

硬封的主控在希玛仪表真是少见,好评

主板丝印主板丝印

百元不到的价格够低,测量过程简单,数字直读,受众小,做工、准确度和稳定性和国外大厂还有差距,液晶屏是用的导电胶而不是焊接,有老化风险
