“硬核大神”奖杯的硬核改造：加入WS2818B，魔改RGB全彩手机控制

大家好啊，我是爱折腾的煮鸡蛋。

这篇来一个骚操作，给单色的亚克力奖杯换成了RGB的灯带，不仅有上百种灯效，还能用手机控制。

一共花费24元，大家有想给手办或者亚力克画改动态彩灯，可以试试。

硬核奖杯：来自精心设计，但不够硬核

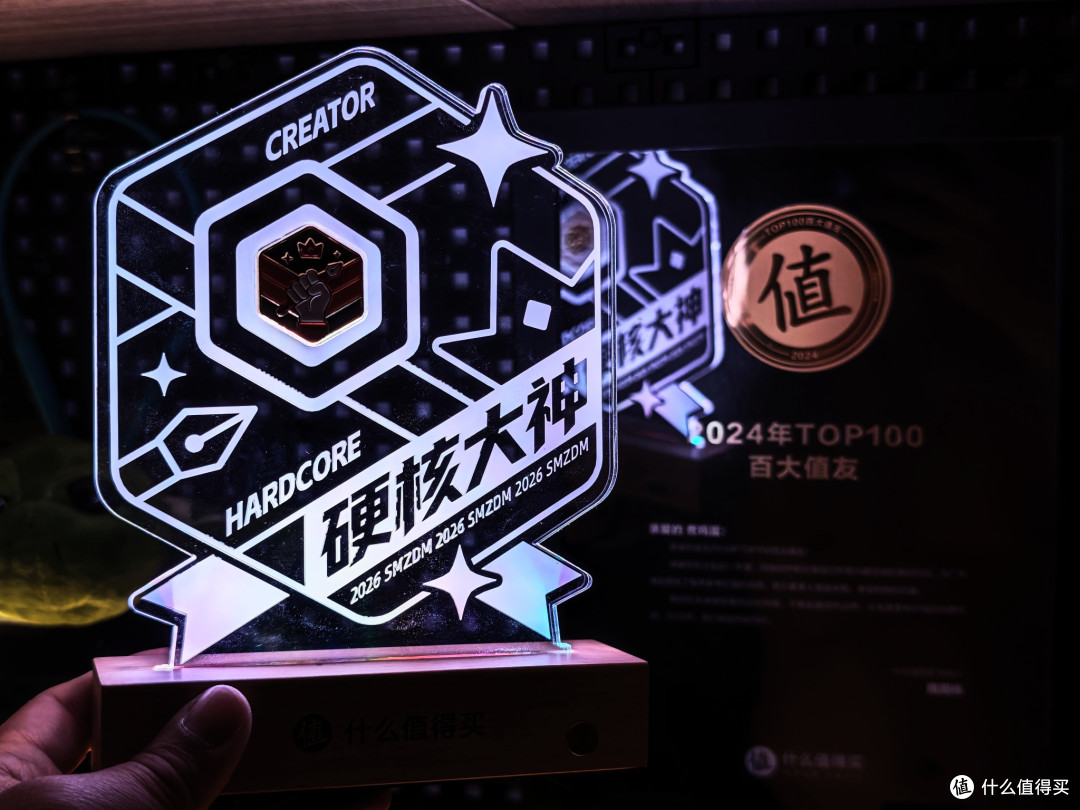

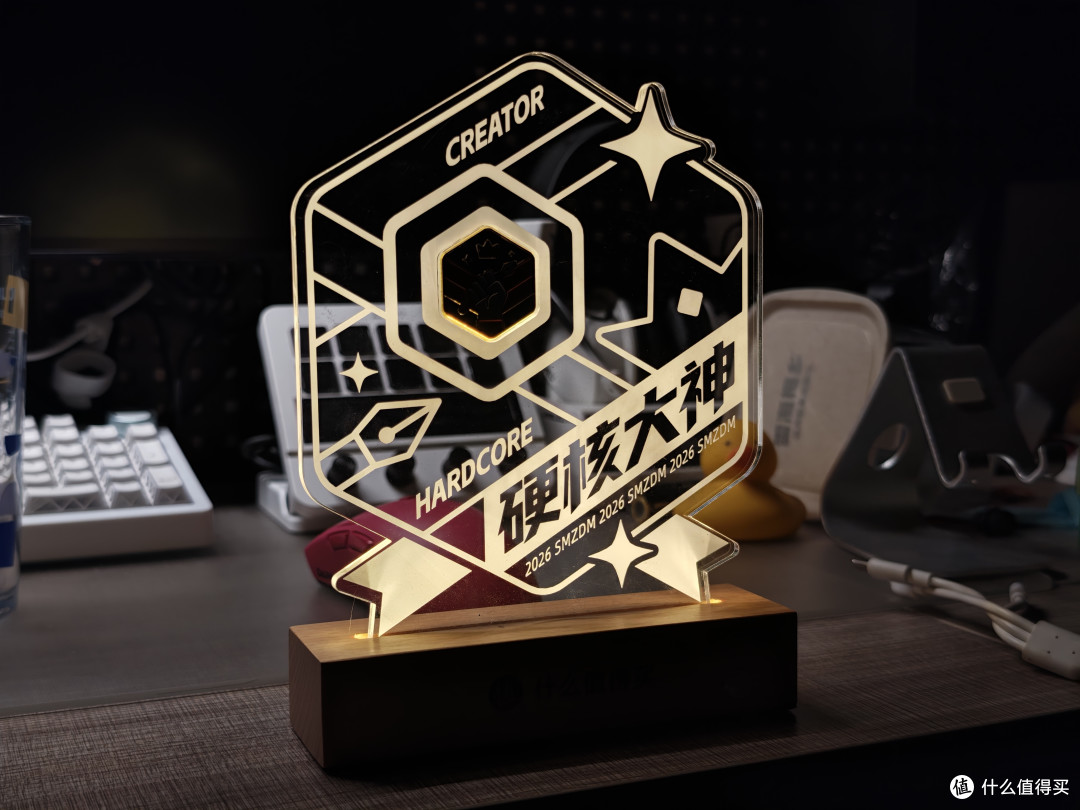

感谢大家的肯定，拿到了这个奖杯挺开心。虽然不是纯金的吧（想多了），就是一个亚克力配个发光底座，但能看出来是小编用心设计的，而且这是一个荣誉，不能简单用制作成本来衡量的。

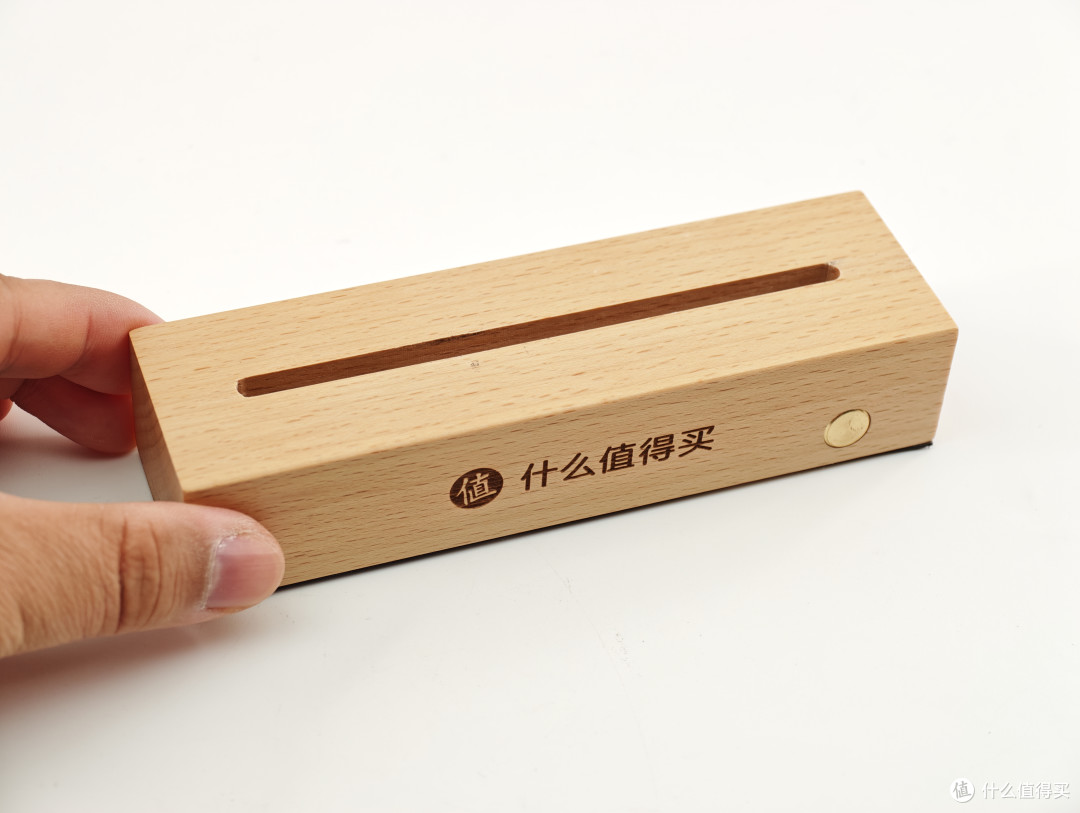

内含电池，充电之后就可以脱离线材单独使用了，触摸控制，短按前面的铜色按钮就可以开关，长按可以调节亮度，和日常的小夜灯完全一样。

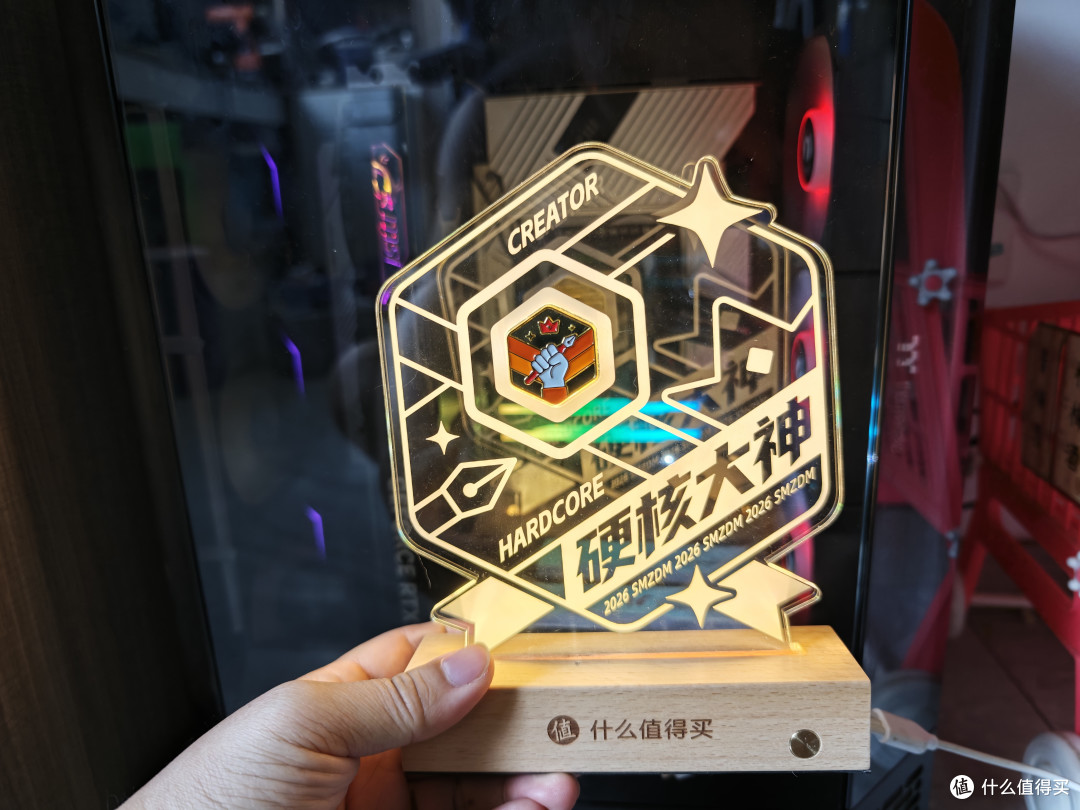

嵌入的金色徽章挺好看，我甚至还想过给它放在机箱里，不过每次开关还得开机箱，太麻烦了。

总体效果还是满意的，但是对于全平台“最会折腾”的我来说，这个还略显保守，我打算在不改动外观的情况下，让它更酷炫一些，我们走起。

拆解观察：结构简单，改造空间大

本次改造的主角就是这个底座，我们把亚克力部分收好，不要磨花。

改造的第一步就是拆解，舍不得拆就不要想改造了。

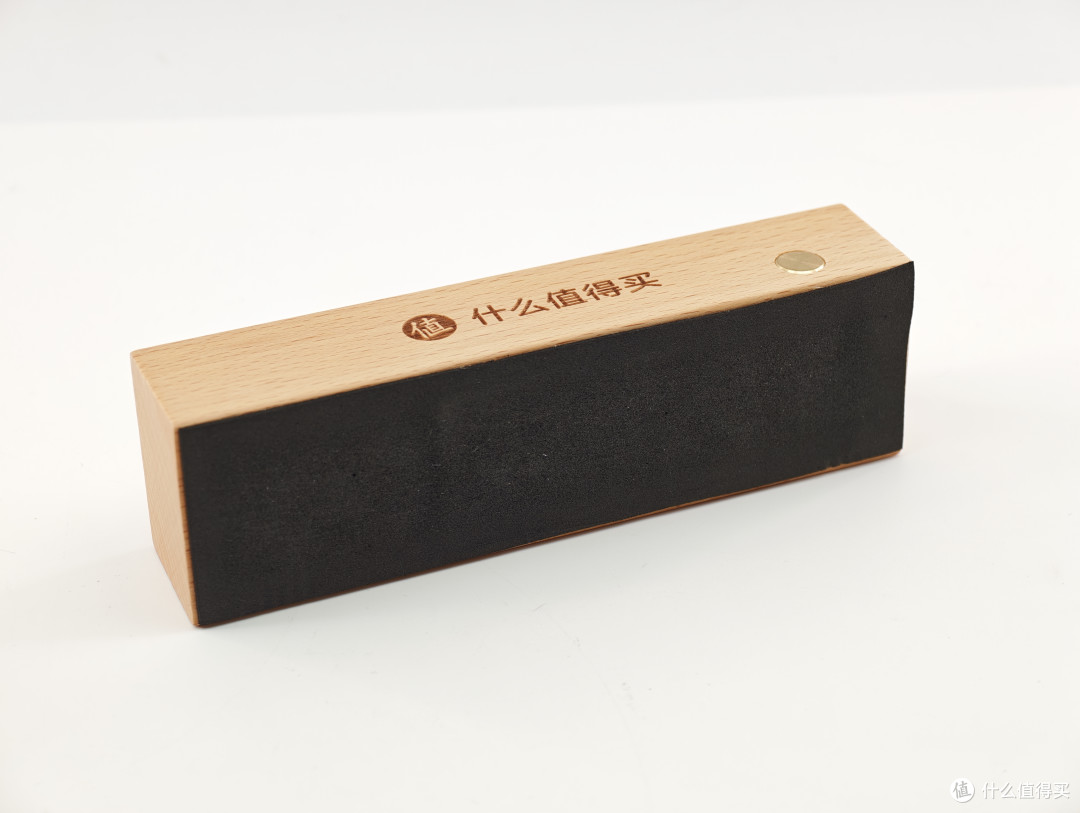

底部覆盖了满满的防滑垫，所有的玄机都藏在里面。

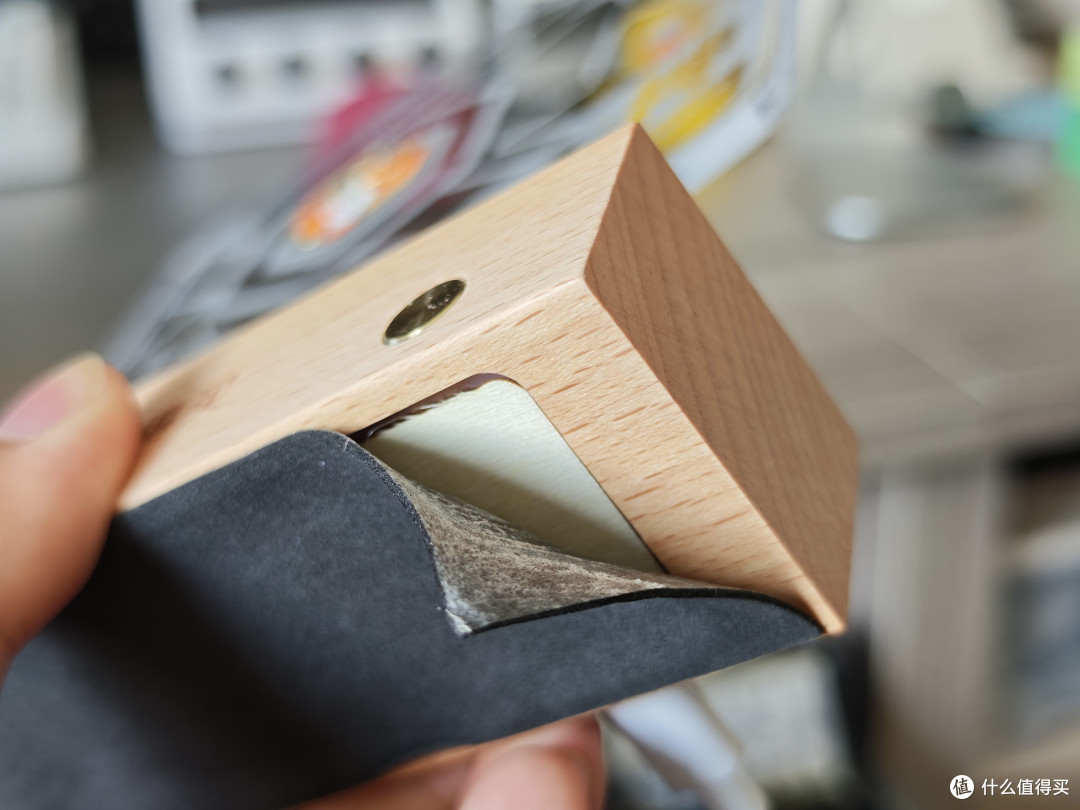

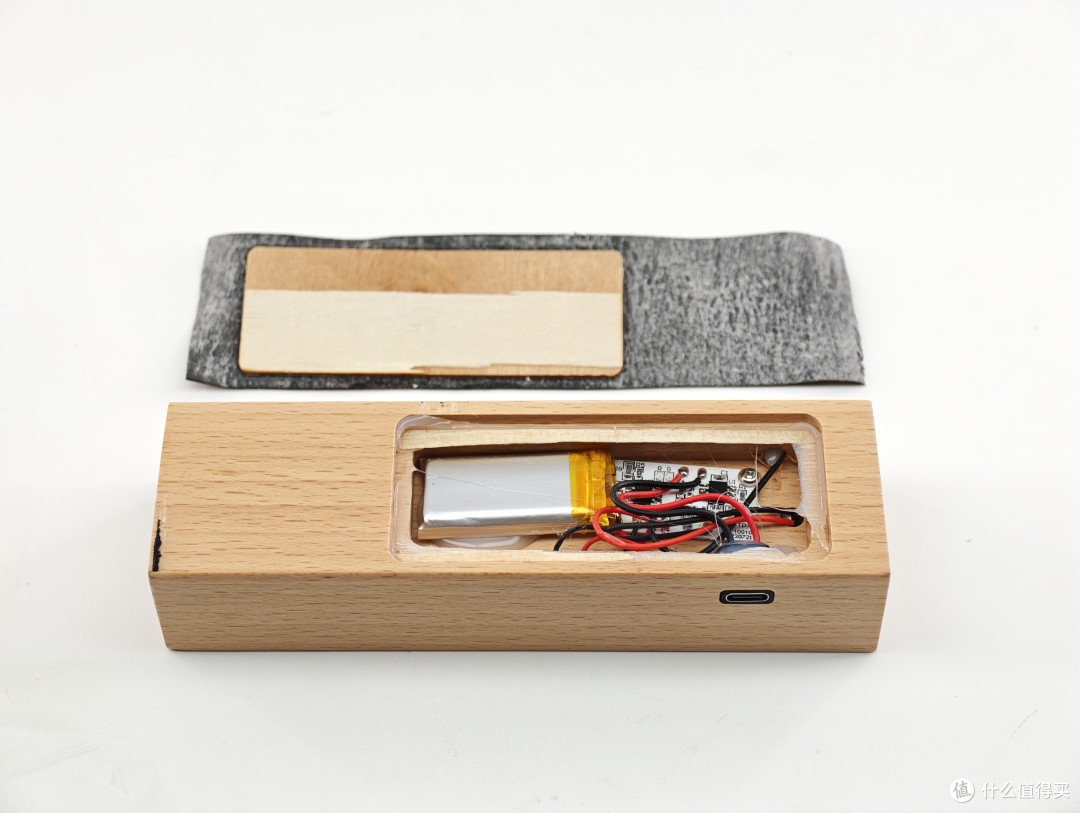

拆解并不麻烦，我们撕开防滑贴，就露出来凹槽了。
凹槽上部用一个木片盖住，热熔胶固定，用撬棒就能打开。

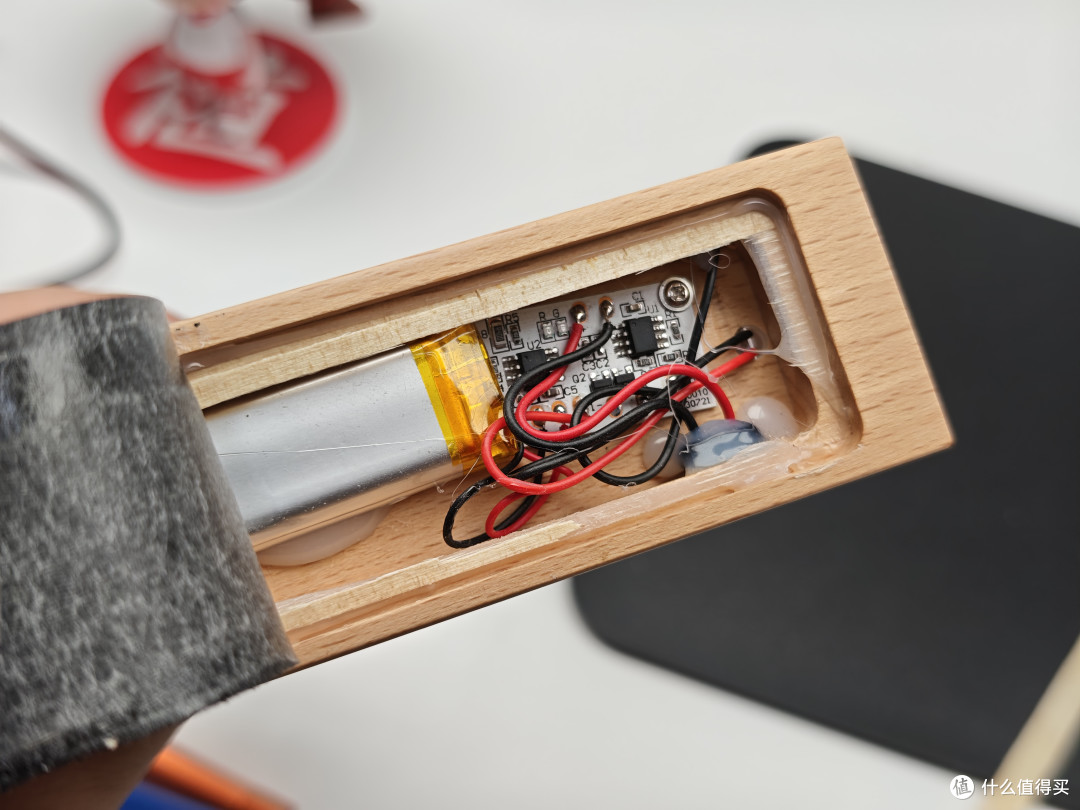

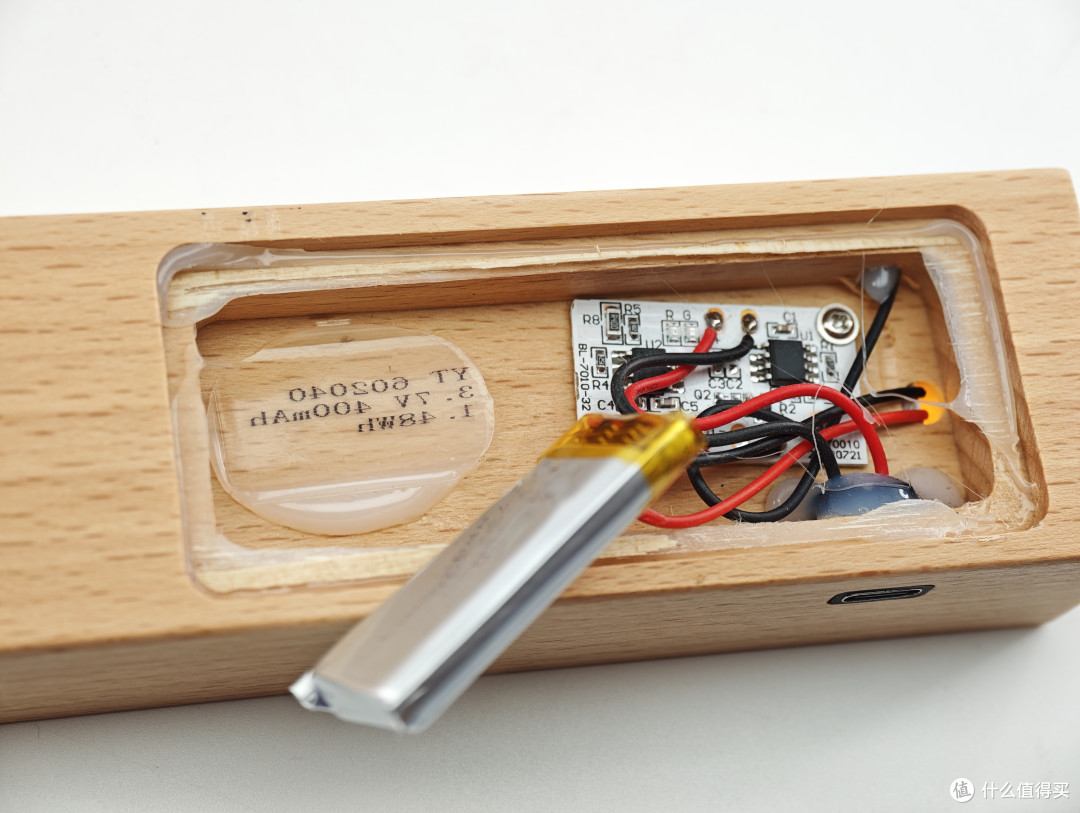

一块电池，一片控制板，内部还有剩余空间，可以增加一些配件。

如果空间实在不够，我可以把腔体往左再扩展一些，不过那就是个大工程了，我不擅长木工。

很好奇电池的容量，结果拆下之后发现字都印在了胶上，倒过来看应该是400mAh，尺寸605040，中规中矩吧，有空给他改成2500mAh就好了。

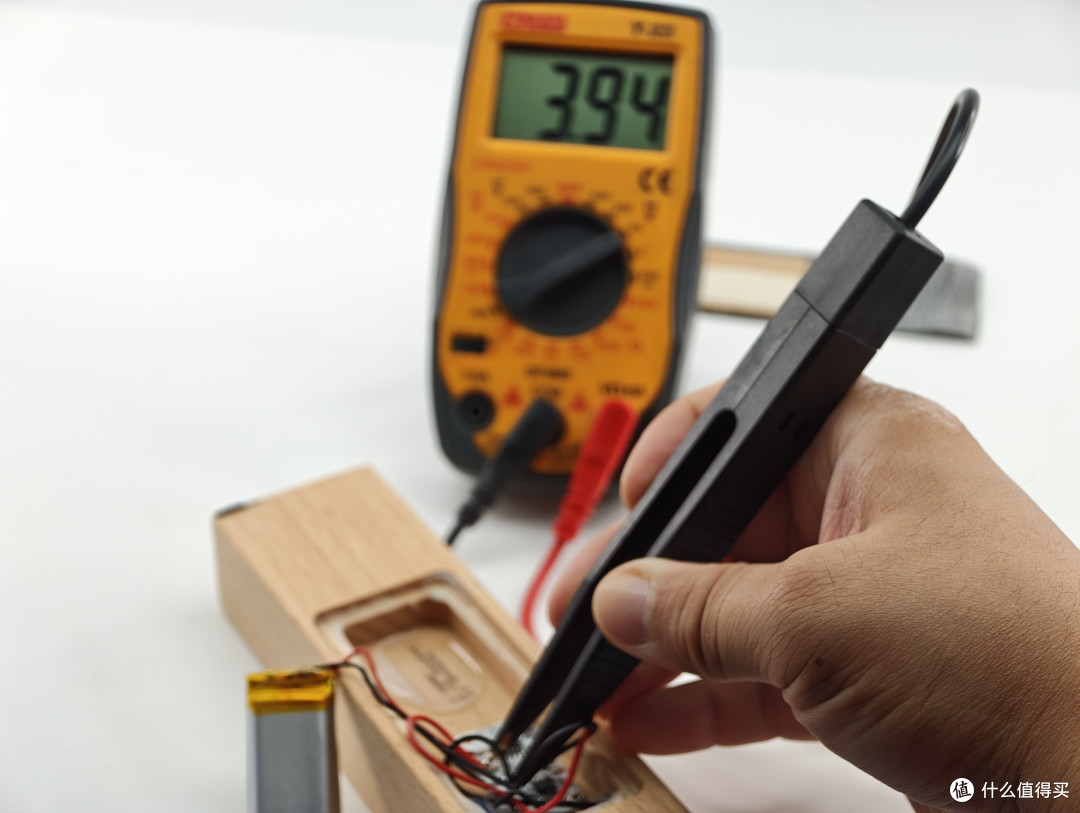

测了一下输出，连接灯带位置的电压是4V，基本就是和电池电压一致，没有升到恒压5V。

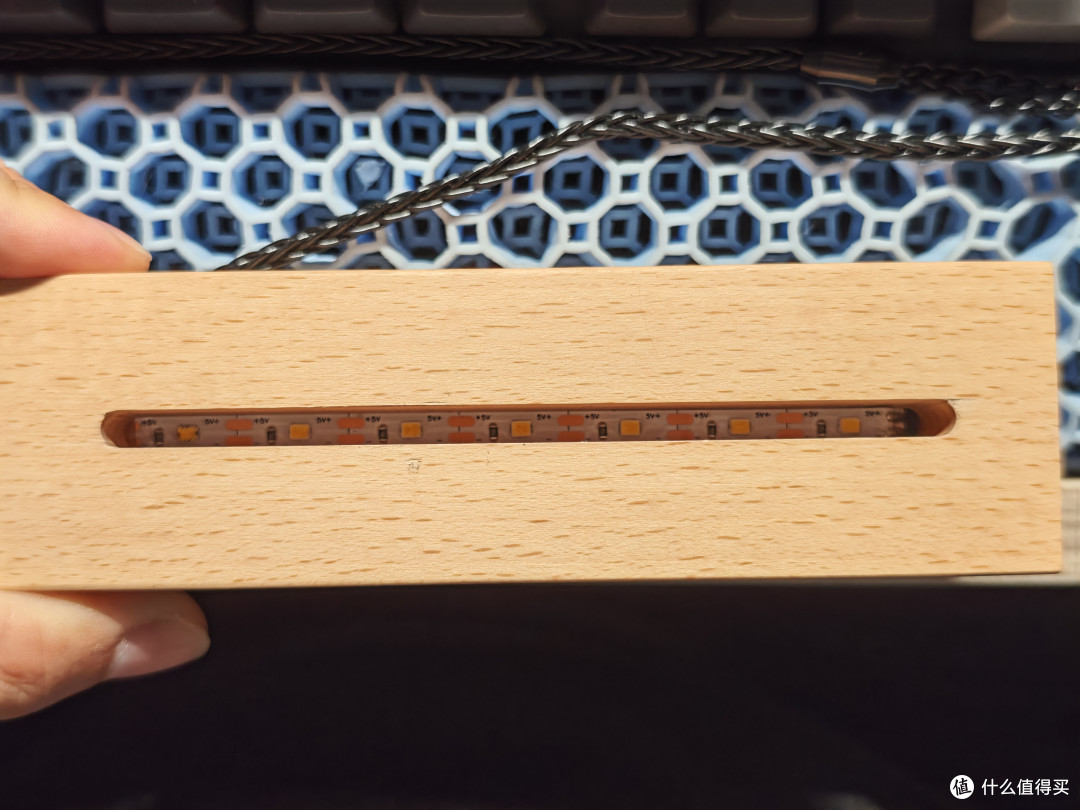

看完内部，我们再观察一下发光的凹槽，通过缝隙看到，内部是LED灯带。

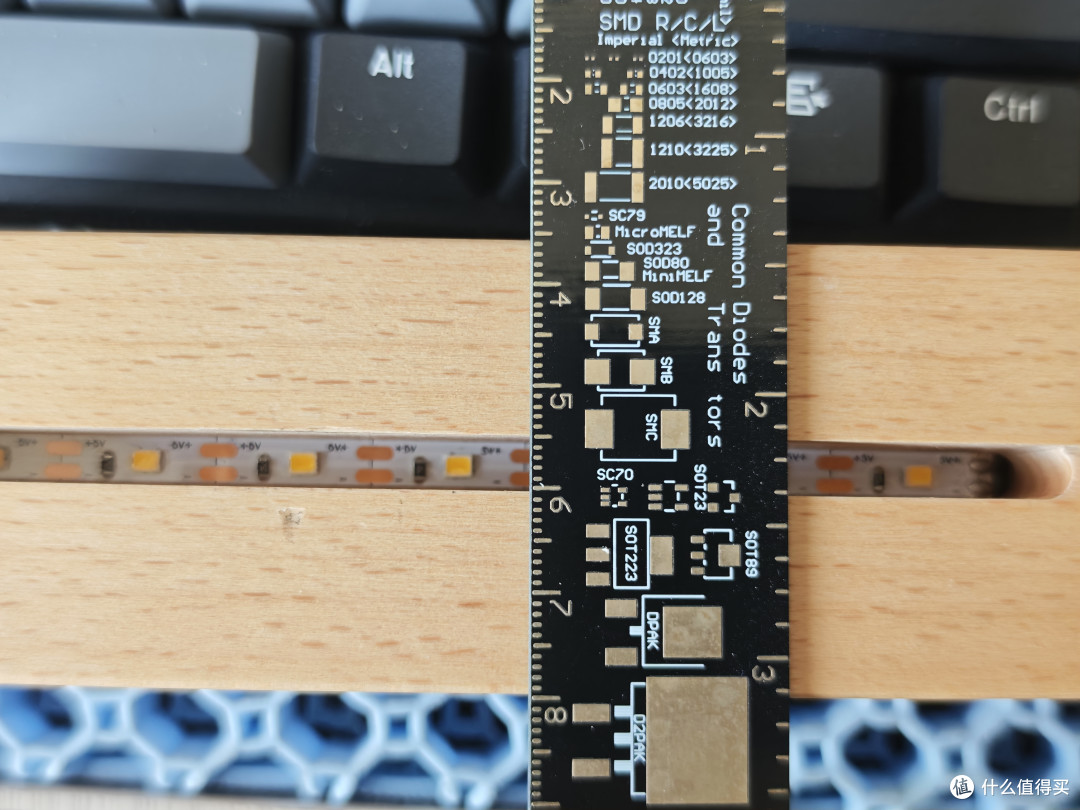

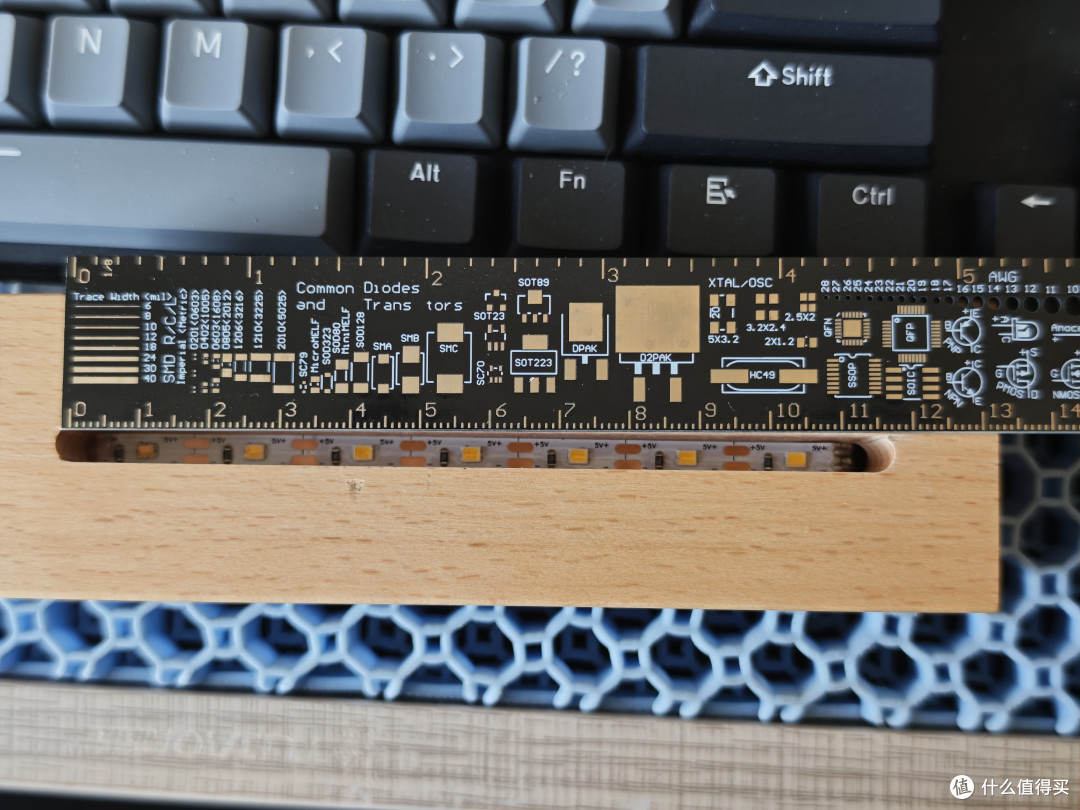

凹槽的长度是12cm，灯带的长度大概是11cm。

亚克力和灯带的厚度都是5mm，我们要记好这一点。

材料准备：WS2818B控制板+RGB灯带，24元解决

WS2818B控制器：

目前RGB比较常用的就是这种WS2812B，方案非常成熟，样式非常多。

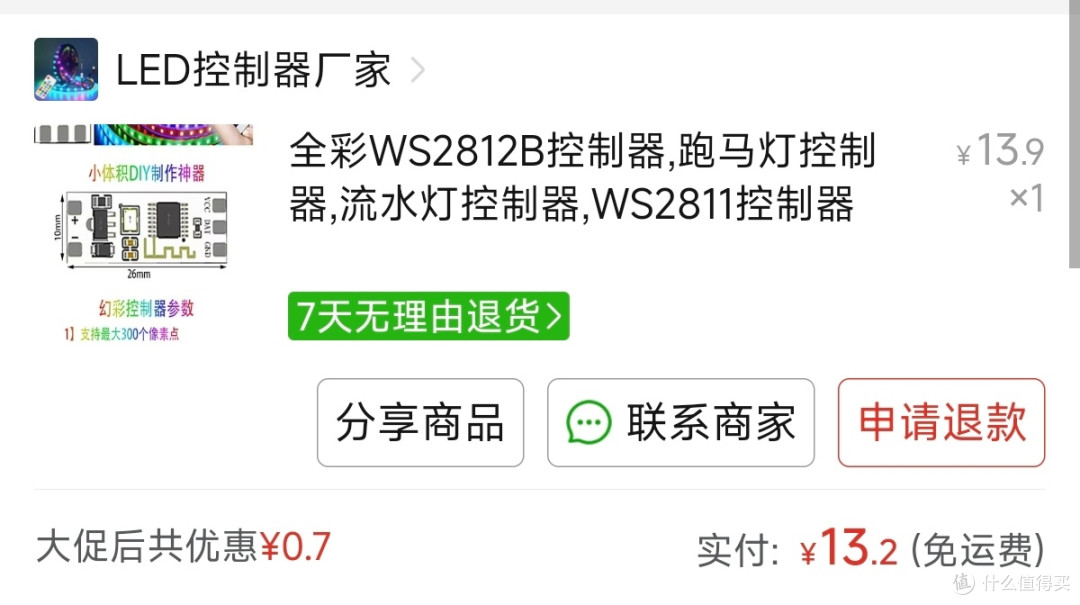

13.2元买了一小片，能APP控制，挺不错。

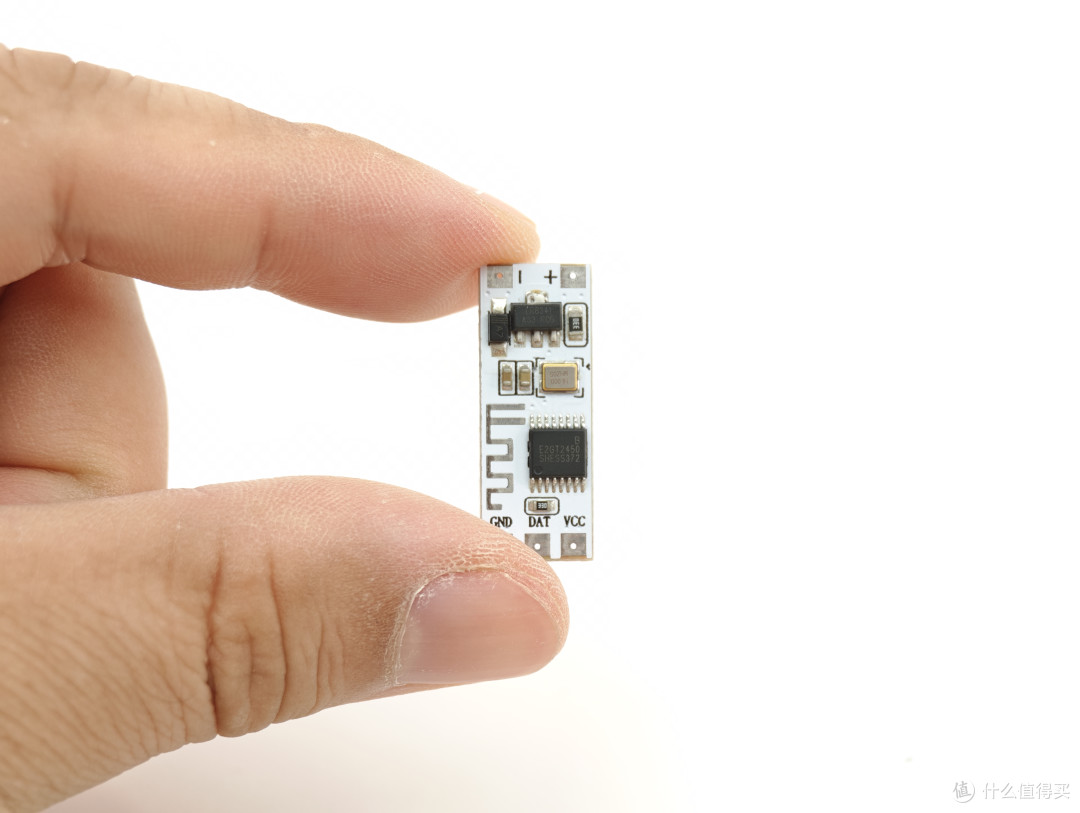

尺寸也很小，放进去完全无压力。

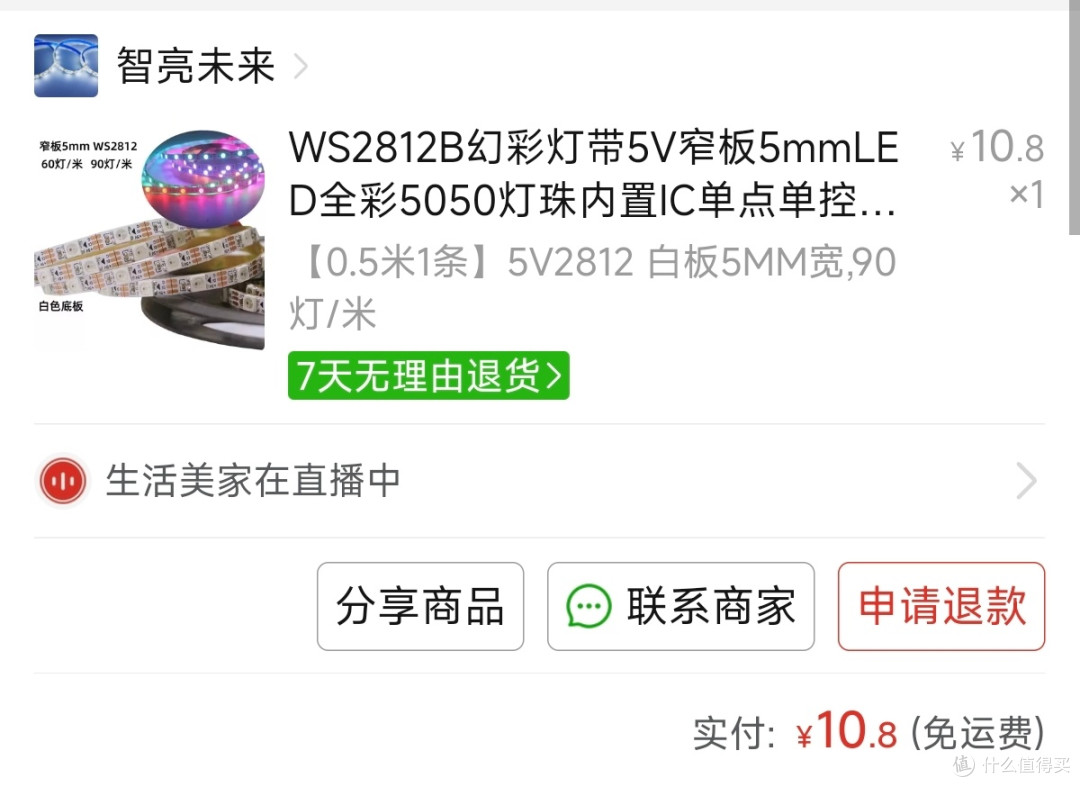

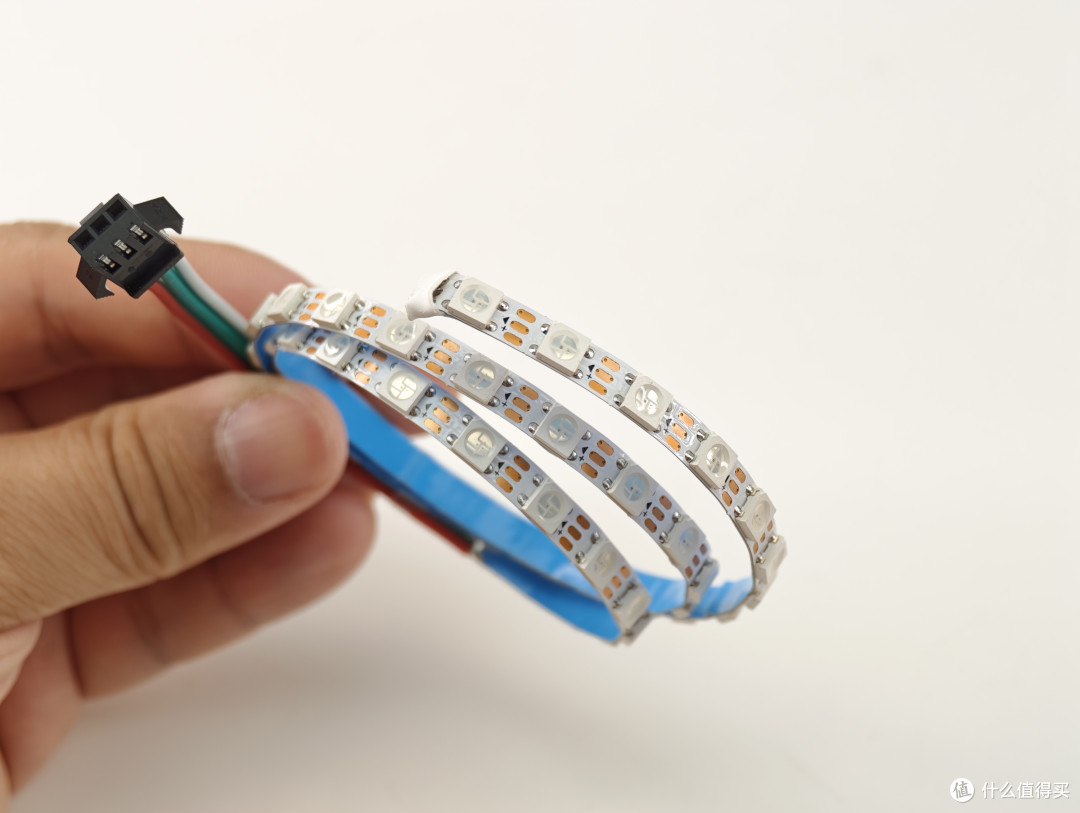

WS2818B灯带：

灯带就比较有讲究了，首先尺寸上要5mm宽，再宽的就放不进去了。

然后还需要5v的电压，然后我选的这种一灯珠一裁切的，这样尺寸非常灵活。

到货发现接好了线，背面还有双面胶，非常不错。

改造过程：焊接5根线，简单轻松

首先就是彻底拆开剩下的部分，大刀阔斧，不要心疼。

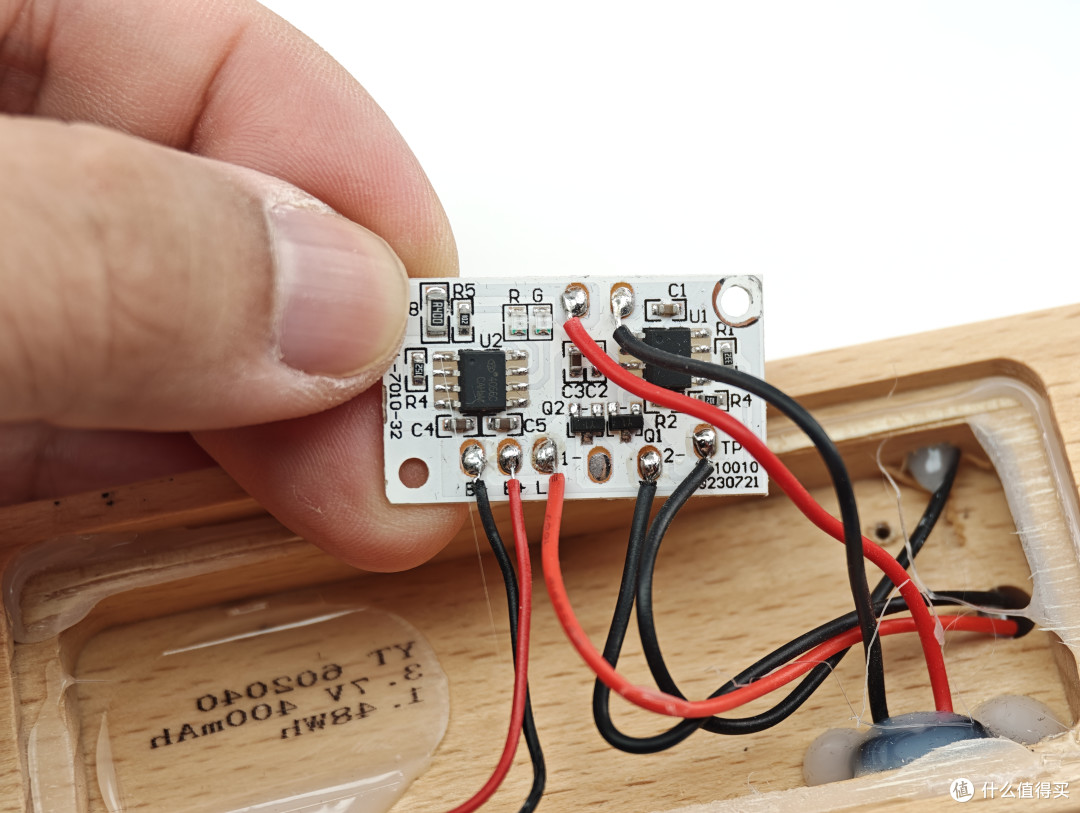

把原来的灯带的两根导线焊下来，一红一黑，分别对应的L和2-这两个位置。

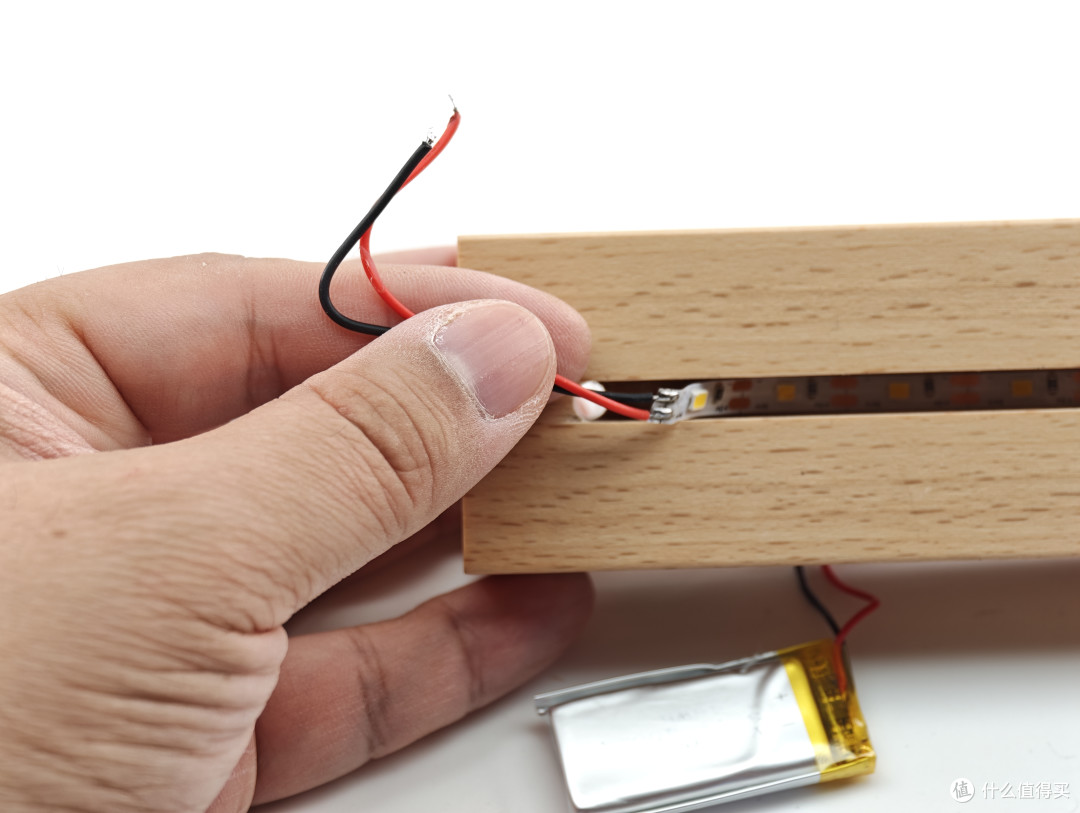

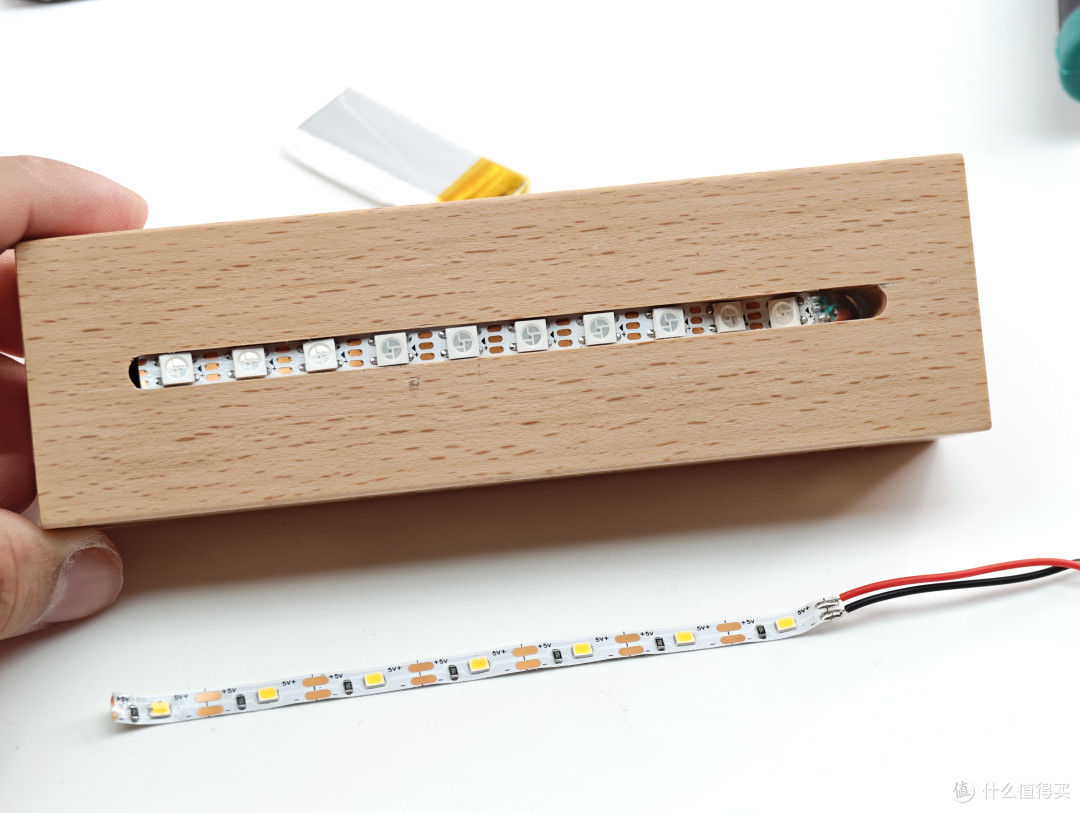

然后从正面， 把灯带拽出来。

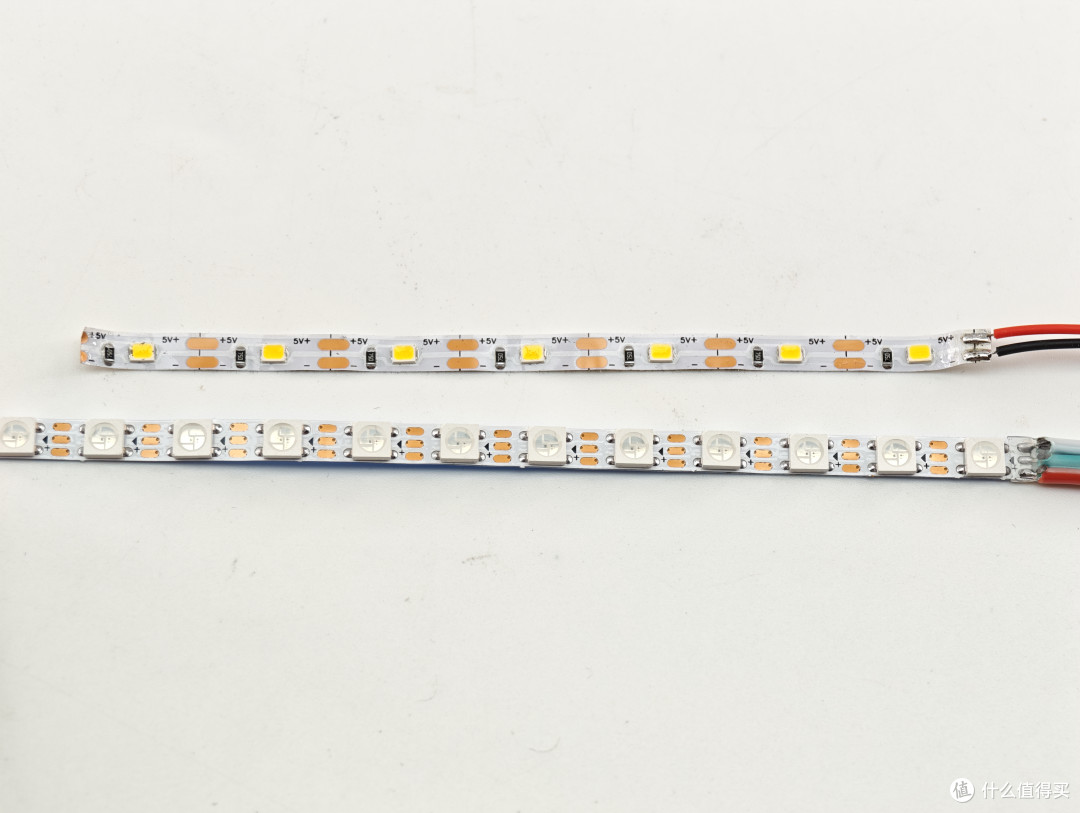

新灯带按照老灯带的长度裁剪一下，尽量不超过原来的长度。

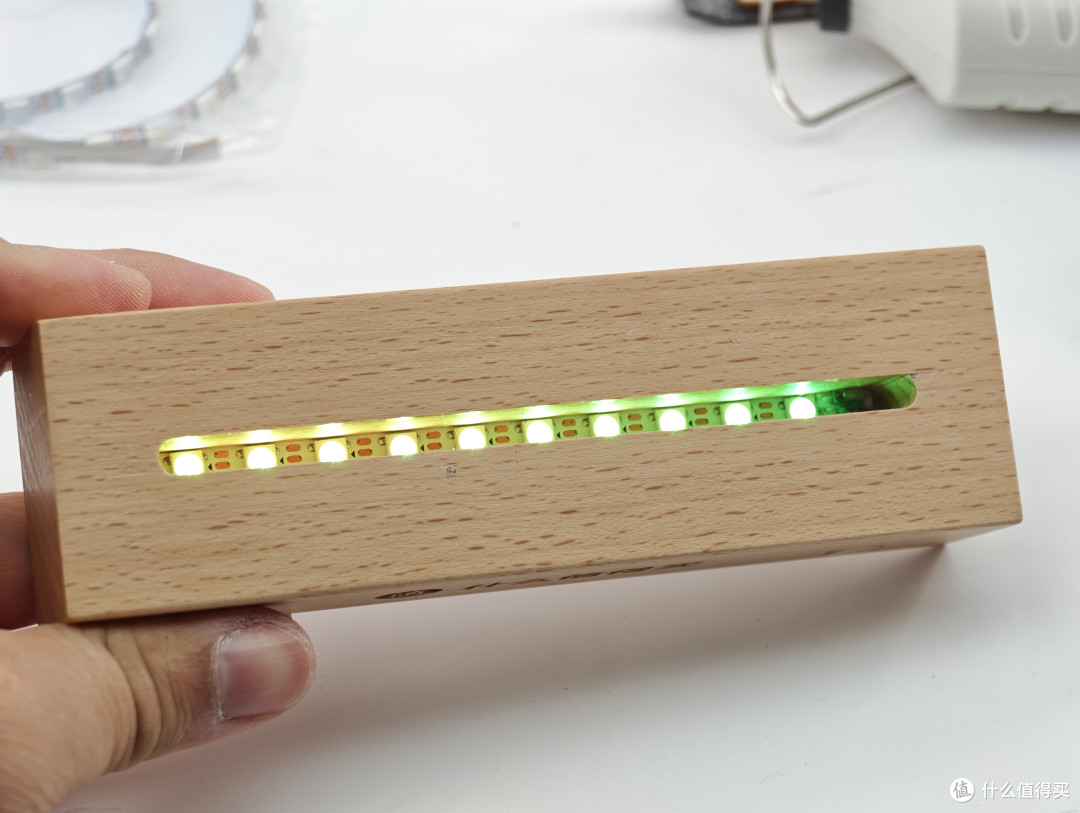

塞进原来的槽里，这个RGB灯珠看着还挺有科技感的。

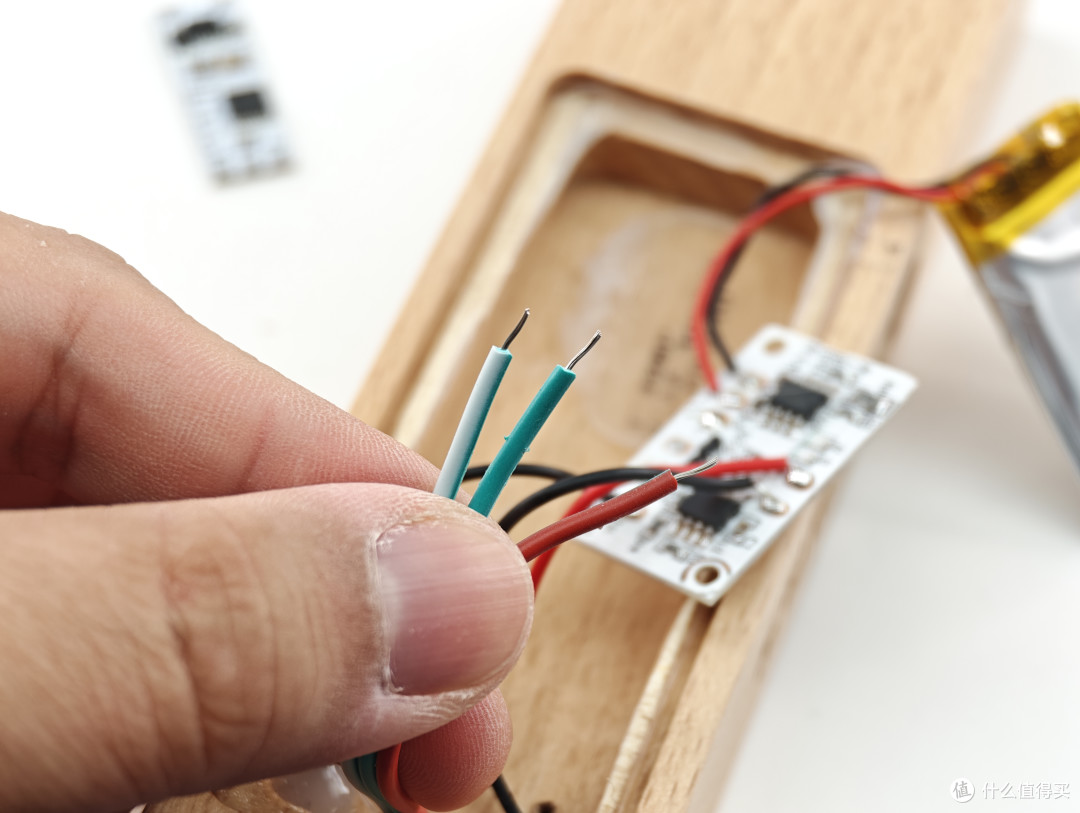

分不清这三根导线不用着急，红的是+，白的是-，中间绿的是控制颜色的。

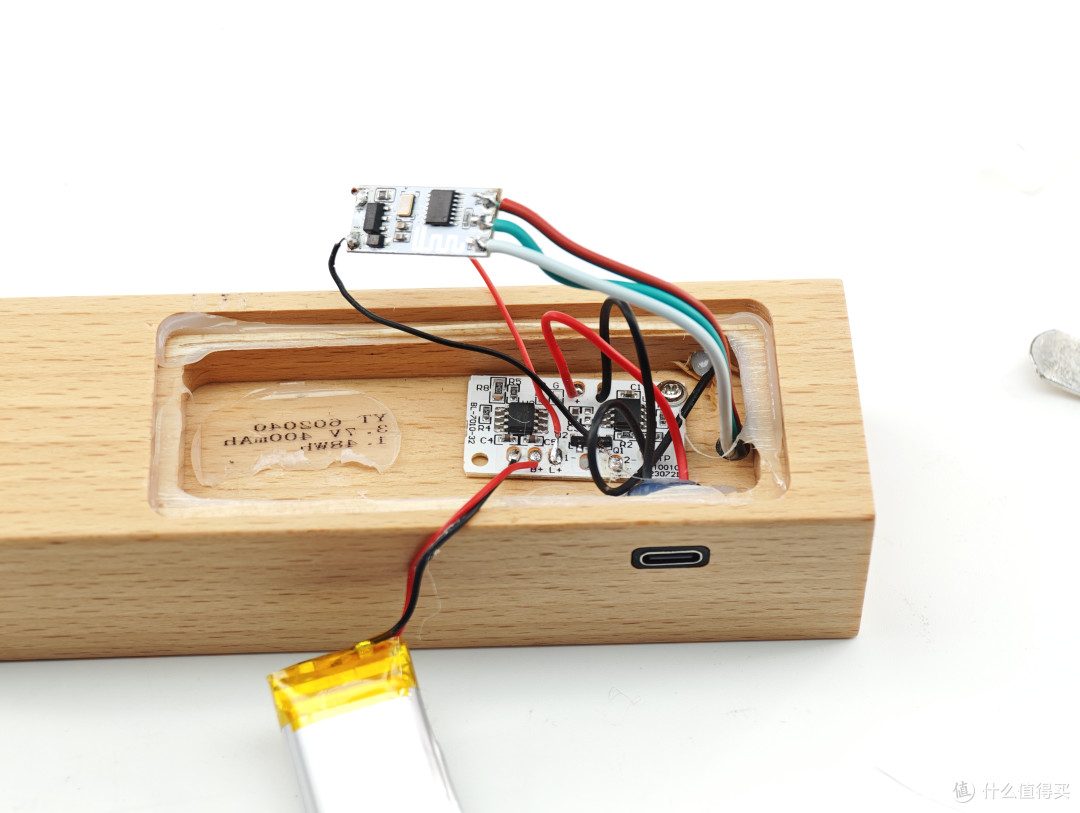

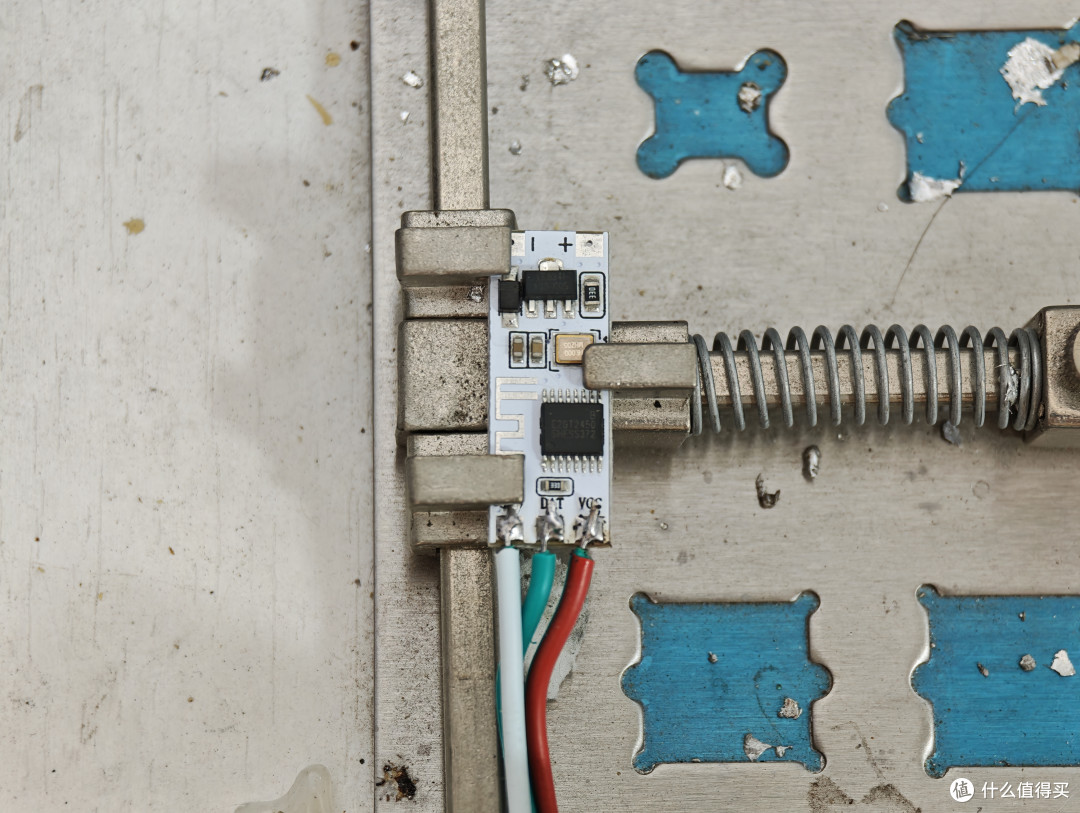

依次焊接在控制器上，红白绿。

把原来输出到灯带的位置，焊接到新控制板的输入位置，完成供电，焊接部分全部完成。

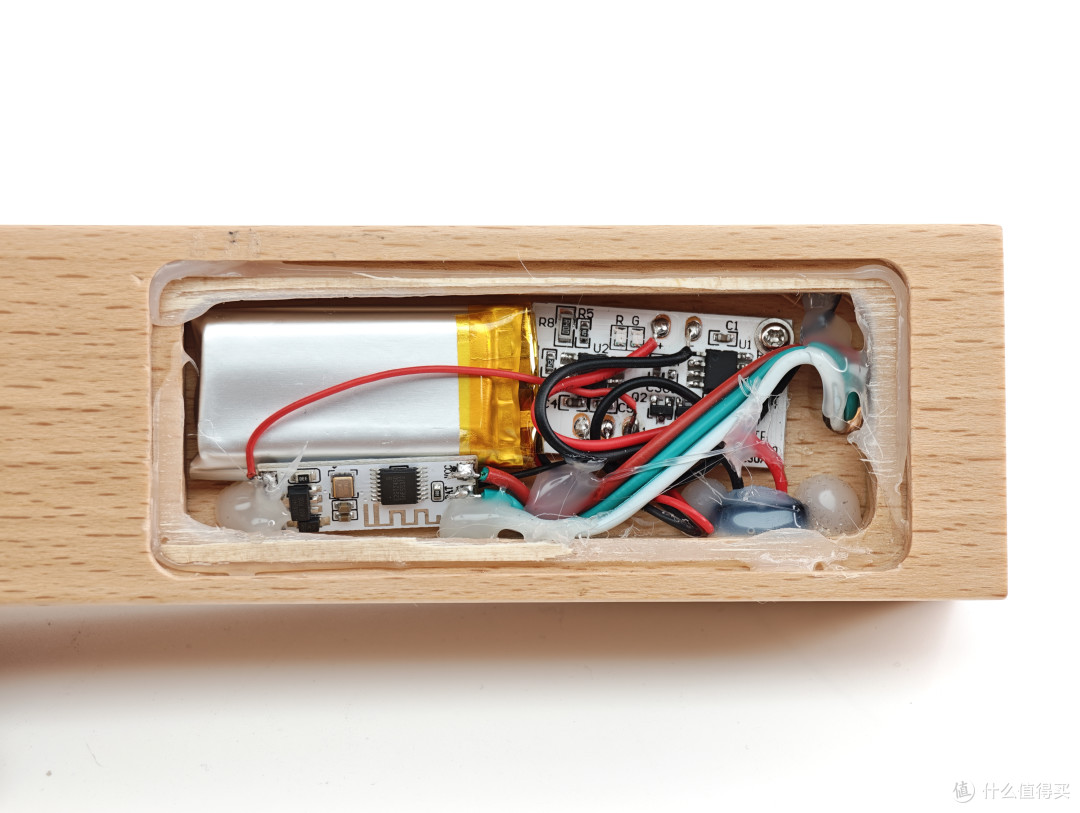

接下来进入收尾工作，热熔胶固定一下，相对原先只多了一片控制板，正好放在侧面。

随手按了一下开关，正常点亮。

把后盖和防滑贴固定好，至此，安装完成。

效果展示：热情洋溢，出色的完成任务

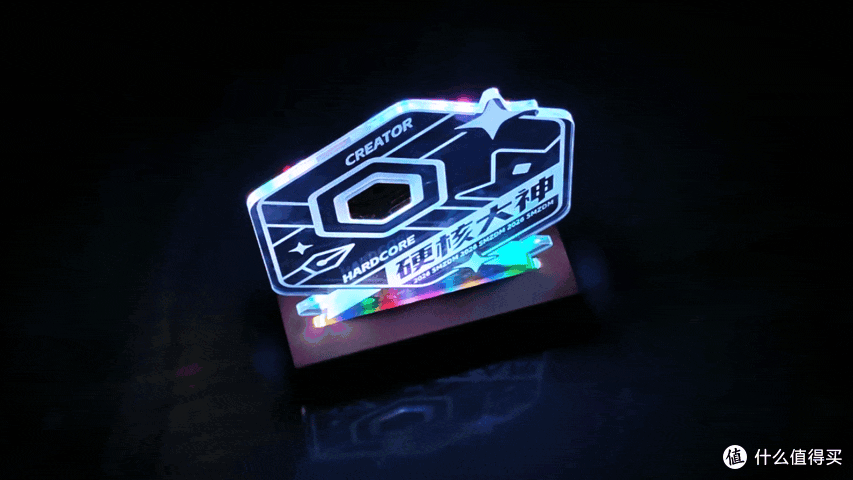

至此，这个奖杯就拥有了各种颜色和光效的展示能力。

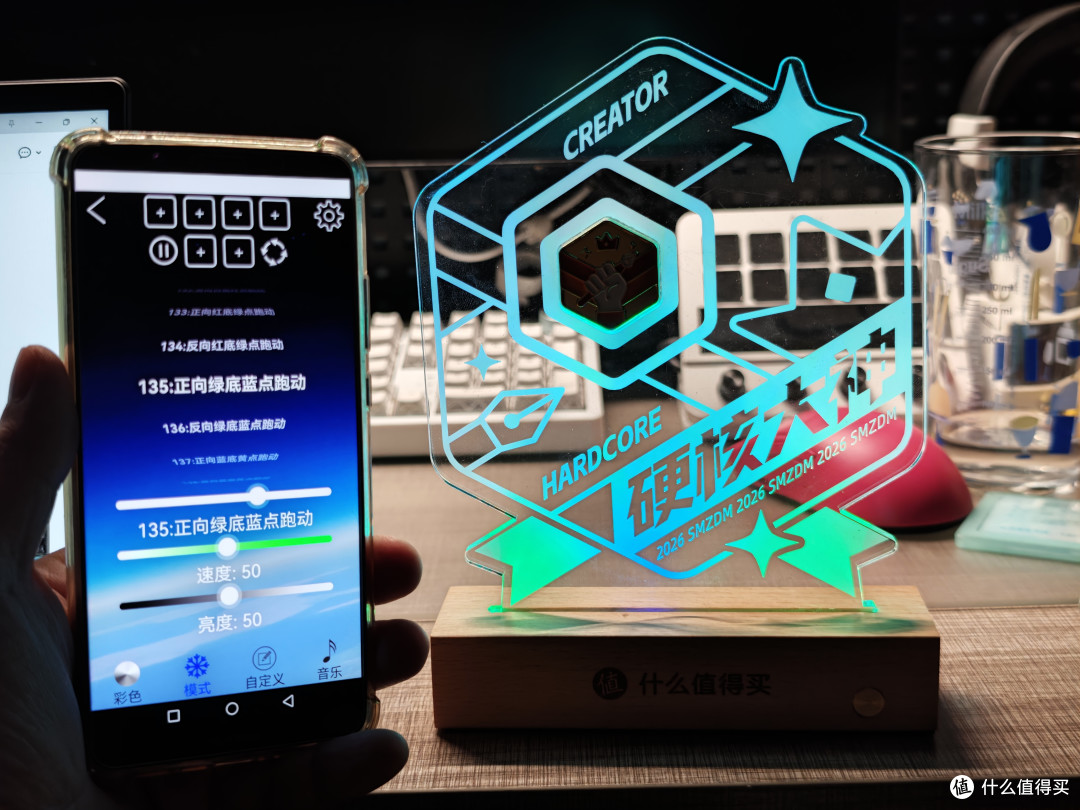

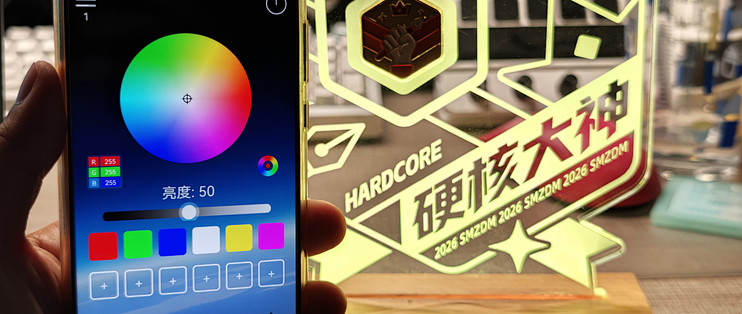

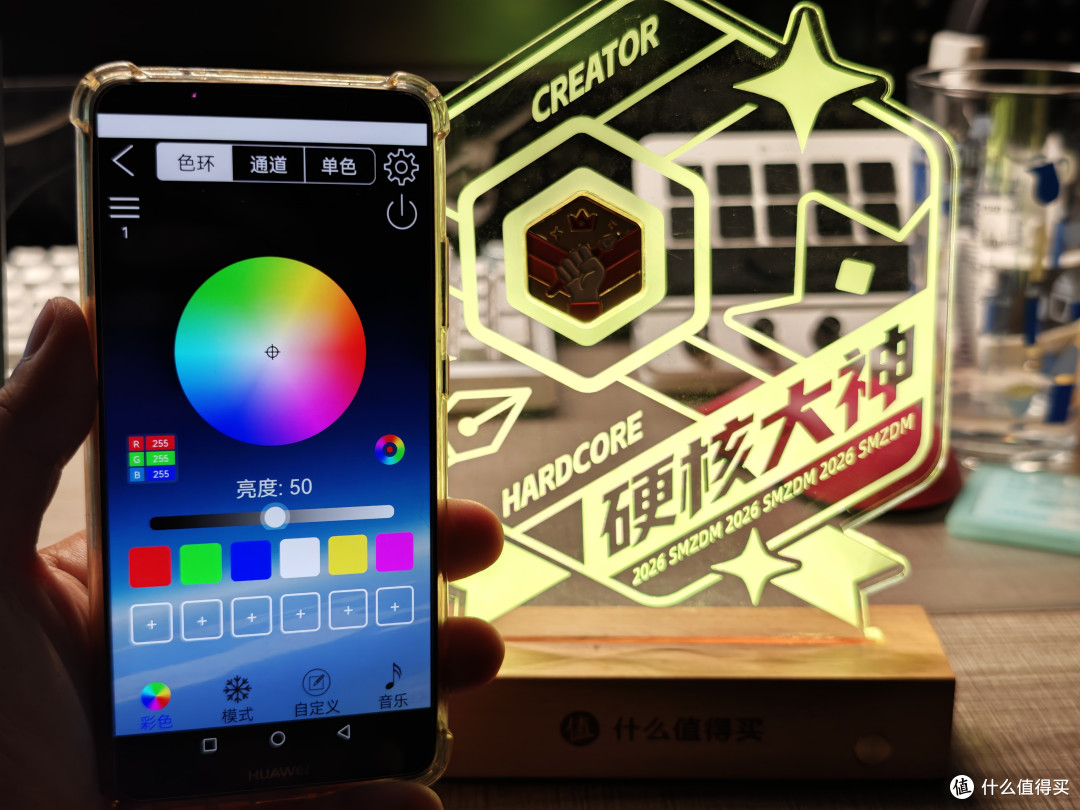

通过APP，可以选择各种颜色。

还能选择喜欢的光效，看着非常带劲。

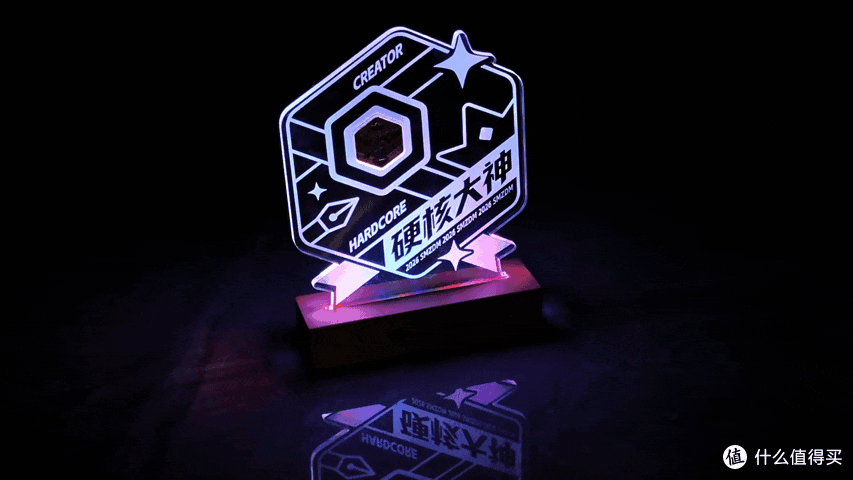

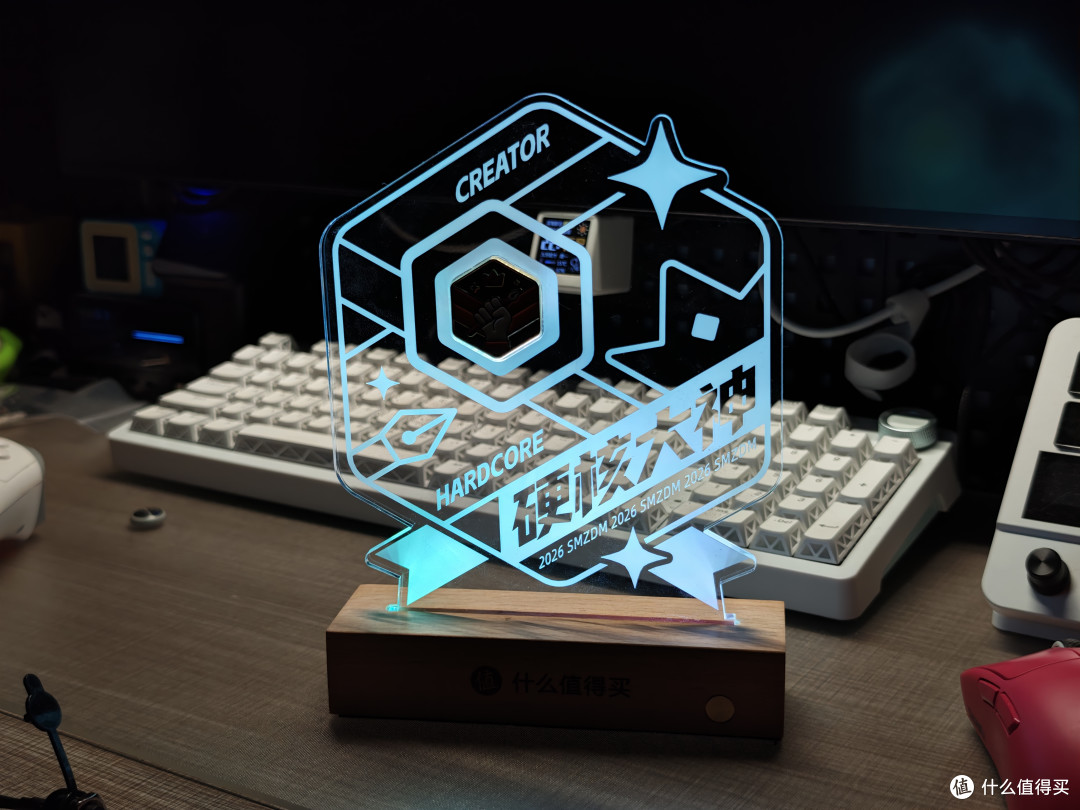

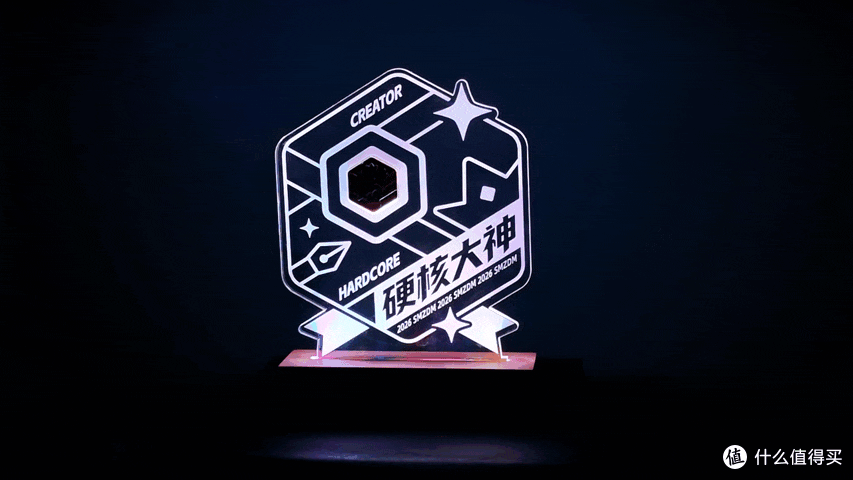

最终弄成了一个比较淡的颜色，正面看主体基本是白色的。

从顶上看，就是有意思的彩灯。

让我想起了小时候玩过的一个小游戏，叫马戏团。

好了，情绪价值到位了，改造也告一段落了。

写在最后：感谢支持，会继续真实的分享下去

写到这里，我突然就明白，为什么平台把这个奖杯发给我了。
这么看来，我确实是挺能折腾的。

这个亚克力奖杯改造之后，甚至还可以放进电脑机箱，接上电脑的RGB，实现神光联动。

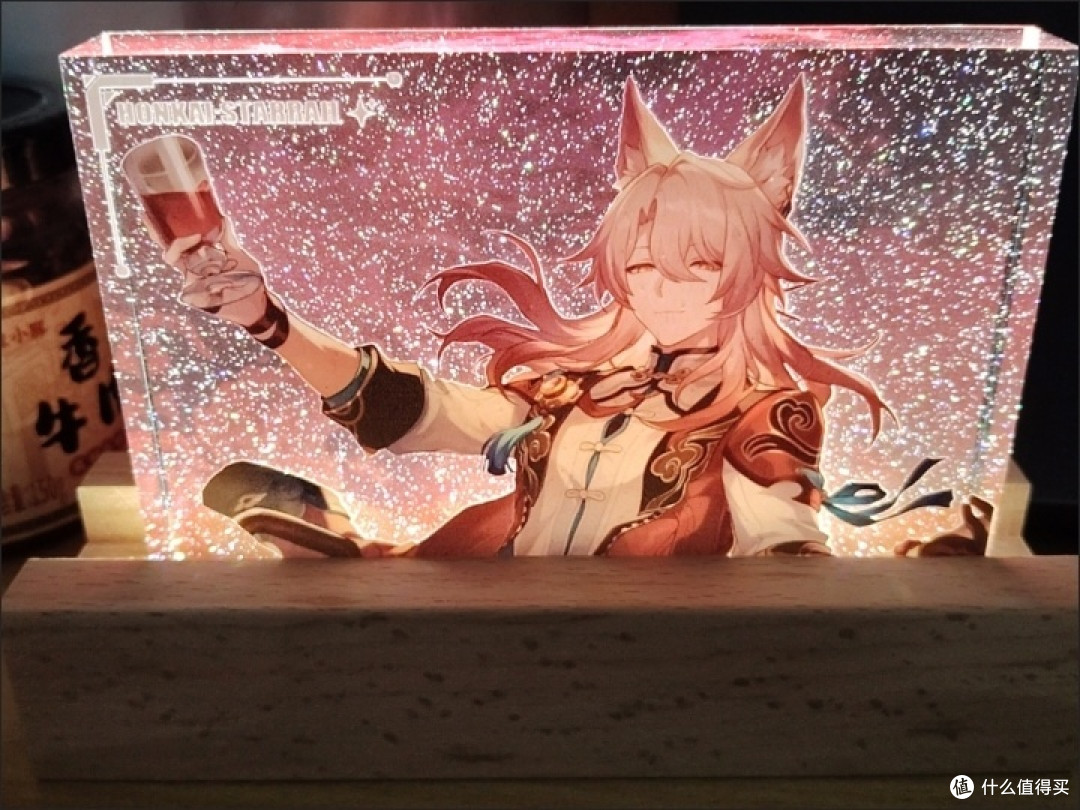

其实不光是这个奖杯，各种亚克力的发光摆台都能用这个方法，让简单的单色发光摆台变成拥有动态光效的炫酷摆台，效果也挺好的。

本次的改造分享就到这里了，感谢您的阅读，我们下期见。
