给NAS和软路由配一个UPS，改造插座和实现多台设备停电联动关机教程

创作立场声明：插座改造涉及强电安全，请在专业人员指导下进行。

购买理由

前几年的时候一时冲动入手了一个威联通的NAS，折腾DOCKER、虚拟机、软路由倒是也不亦乐乎。

威联通（QNAP）TS-453Dmini8G内存四盘位nas网络存储英特尔四核处理器2.5GbE网络端口（TS-453Bmini升级版）3699元京东去购买

后来因为家里电压不稳，停过几次电，担心影响硬盘数据，就在京东入手了一台UPS。

因为预算有限，最后购入的是雷迪司（LADIS）UPS不间断电源H1000M。

雷迪司（LADIS）UPS不间断电源H1000M稳压600W服务器自动开关机单电脑30分钟278元京东去购买

外观展示

UPS的外观为长方形设计，不太占用空间

长宽高尺寸为28cm*10cm*14cm

主机前面有个触摸屏幕，用来显示输出电压、输入电压、负载比例、电池容量。

以及报警信息

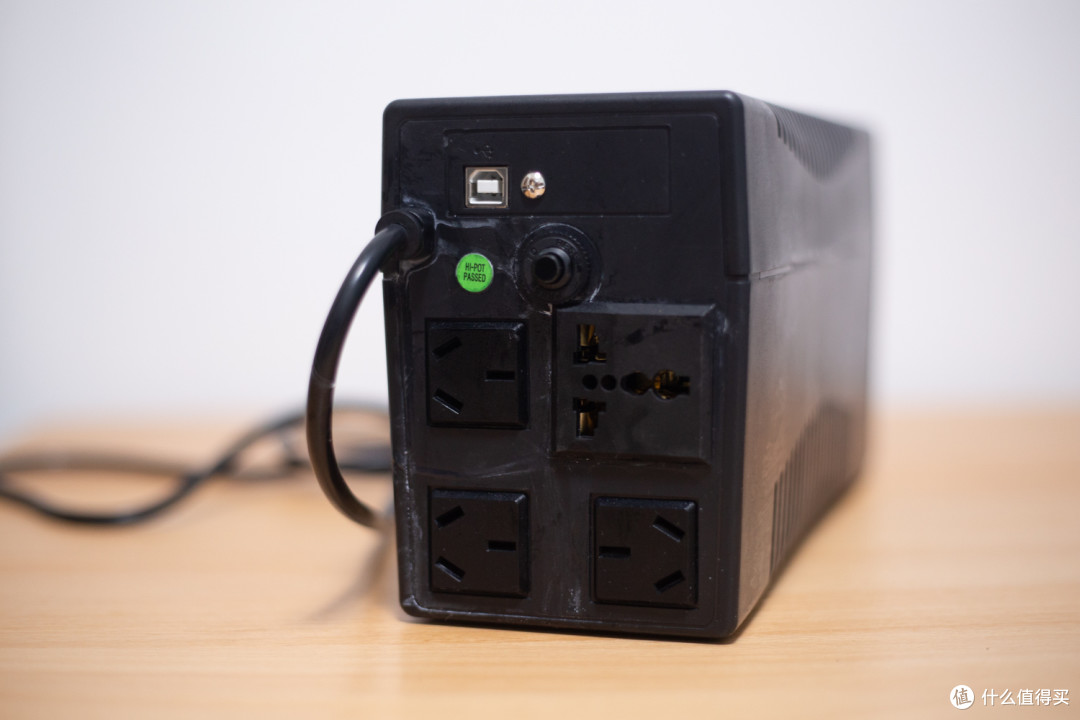

后面带有4个国际三孔插座，一般够用了，不过没有两孔有些不便，毕竟大部分路由器都是两孔插头。

带有一个USB线缆，用来与电脑或者NAS通讯使用。

改造过程

最近因为电池出现问题，返厂免费更换了一次电池。心想这质保也快出了，于是决定把UPS后面的插座改一个三孔为两孔，用来接无线路由器的电源适配器，实在不想后面接一个插排或转接插座了。

公牛（BULL）一转三插座/转换插头/电源转换器3位无线转换插座GN-A22121元京东去购买

淘宝上花了1.7元买了一个三脚卡位嵌入式工业电源插座，可以适配三脚/两脚插头。

UPS底部拆下4颗螺丝，打开上盖。

以防万一，先拔掉电池上的连接线。

拆下电池和变压器。

用电烙铁拆下一个三脚插座。

因为新旧电源插座尺寸不一样大小，需要用壁纸刀开一下孔。

挖到能正好塞入新电源插座即可。

把新的电源插座焊接好电源线，用502粘上即可。

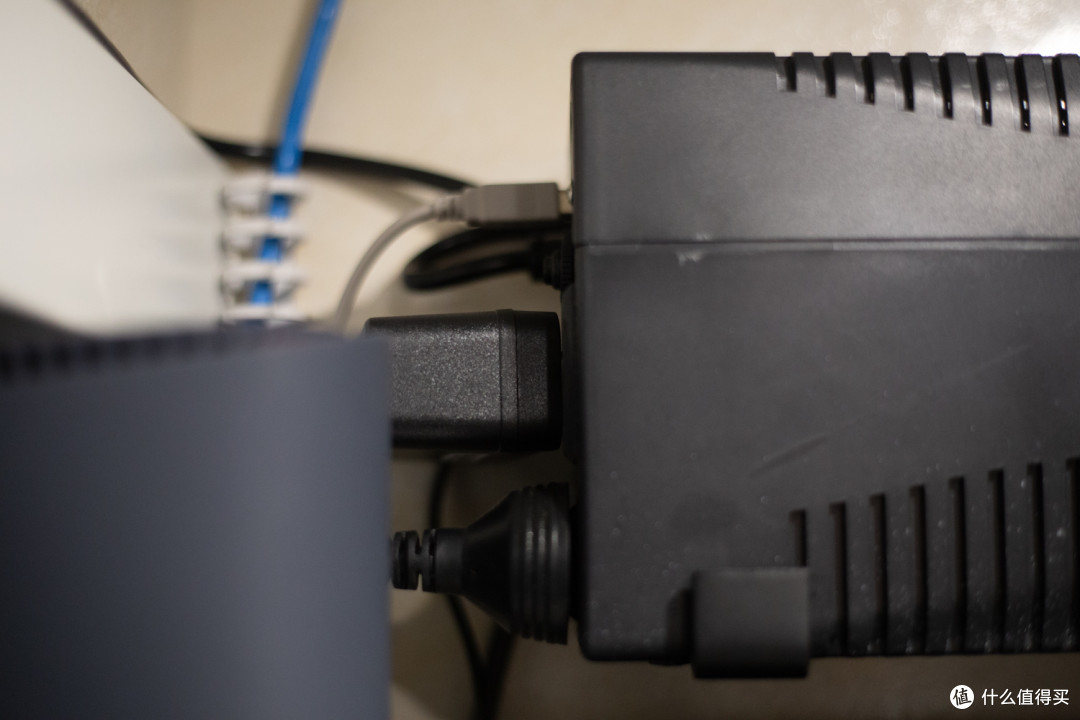

这样就可以同时插NAS、软路由、无线路由器的插头了。强逼症患者舒服了许多。

软件管理

最近看商品描述里写这个UPS支持一款UPS管理软件，可以安装到多种操作系统实现一些列管理功能。

正好ESXI上装了Debian用来运行Home Assistant，于是把UPS管理软件也装入到了Debian中。

操作步骤

先用SSH上传官网下载的安装包installLADIS_Linux_text_x86_64.bin到root目录下，然后运行安装

一路回车，出现Complete表示安装完成。

浏览器输入http://IP地址:15178/ViewPower/ 就可以对UPS进行管理和设置了。

使用默认密码administrator登陆。

可以查看UPS的状态信息。

点击右上角UPS MENU

配置-手机短信里可以设置当停电时给手机发送通知（网络不中断）

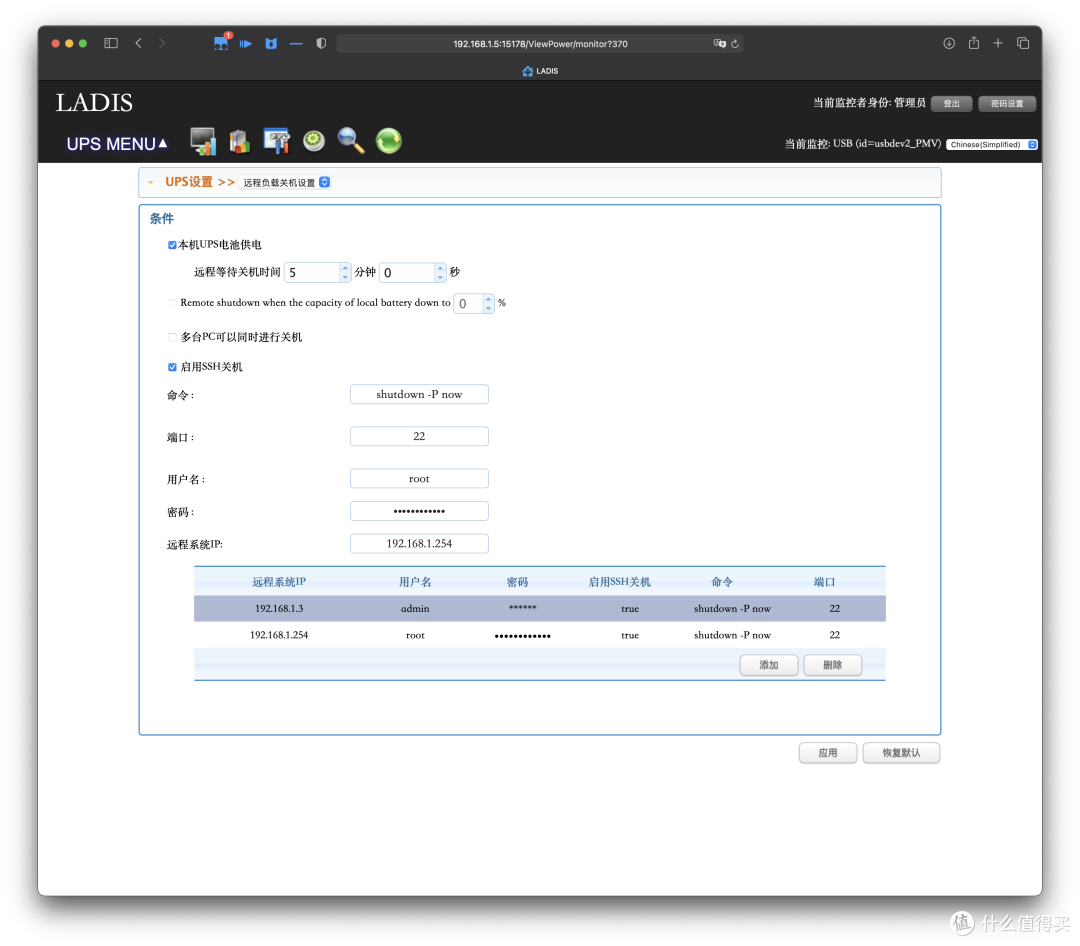

在UPS设置-远程负载设置，可以设置当使用电池供电时，5分钟后对局域网里的设备进行关机操作，当然Windows也是支持的。

模拟断电，UPS切换为电池供电模式

手机收到推送消息

总结

雷迪司这款UPS的容量是1000VA 600W，宣称100W电脑可以有30分钟左右后备时间，用来接NAS、软路由、无线路由器肯定是够用了，并且可以在UPS上直接识别联动关机。

多台设备的话也可以通过官网提供的ViewPower管理软件进行远程关机，还具有短信通知、网络唤醒等强大功能。二百多元的价格给设备和数据一份保障，有需求的值友可以考虑。
