对标苹果AirPods Pro，Beats Studio Buds真无线降噪耳机拆解
2021-07-09 23:00:00
4点赞
13收藏
1评论
Beats Studio Buds是Beats首款支持ANC主动降噪功能的真无线耳机，主打舒适佩戴和高品质音质，以及多场景降噪功能；新采用定制的双元件振膜驱动单元，支持Apple Music的空间音频和杜比全景声音效；有通透模式和通话降噪功能，并且耳机支持IPX4级防水，充电盒采用USB-C接口充电更方便，续航也长达8+16小时。
Beats Studio Buds拥有AirPods系列不具备的多彩外观和定制声学单元，除支持iOS设备端的弹窗配对、语音唤醒Siri、查找等功能外，耳机还支持Android系统的Fast Pair蓝牙耳机连接规范，有配套app，并且Apple Music未来也会在多平台提供无损音频和杜比全景声功能，因此Beats Studio Buds是一款iOS与Android系统“通吃”的产品。下面一起来看我爱音频网的详细拆解。
此前我爱音频网拆解过的Beats音频产品包括：BEATS FLEX 颈挂式蓝牙耳机、BEATS SOLO PRO头戴降噪蓝牙耳机和Beats Powerbeats PRO真无线运动耳机。
一、Beats Studio Buds 开箱
包装盒是Beats特色的黑色背景，产品渲染图和品牌Logo更加突出，底部白字是产品名“Beats Studio Buds”，底部小字是两个产品特色功能“ANC主动降噪”和“通透模式”。
包装盒背面有耳机和充电盒的渲染图，底部通过图例的方式介绍了耳机的续航情况。开启ANC续航数据为5h+10h，关闭ANC续航数据为8h+16h。

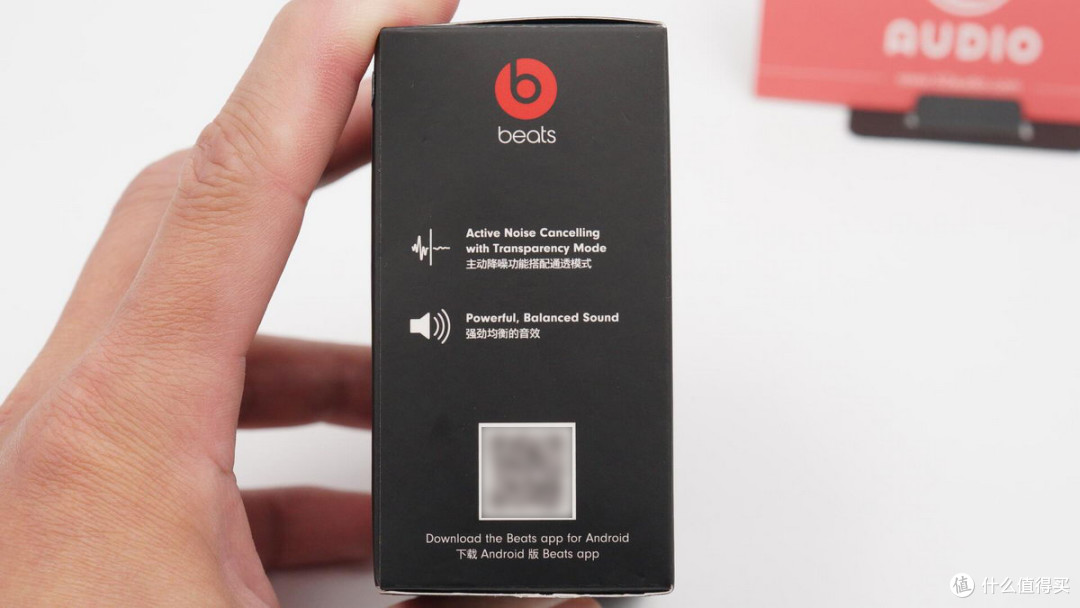

包装盒一侧的卖点介绍，主动降噪和均衡音效。底部是Android客户端的下载二维码。
包装盒另一侧有产品名“Studio Buds”，底部是苹果的MFi认证，同时耳机也支持Android系统的部分特性。
包装盒底部的产品信息，Beats Studio Buds 无线耳机，型号A2512/A2513，耳机盒型号A2514。底部还有产品的各项环保认证信息。
包装盒内部空间紧凑，各配件有序收纳。
充电线为USB-A to USB Type-C接口，线长较短，
额外配备的两对硅胶耳塞，耳机上自带的为M中号，选择合适的耳塞可以提高佩戴舒适度和被动降噪效果。
包装内部的注意事项和使用说明。

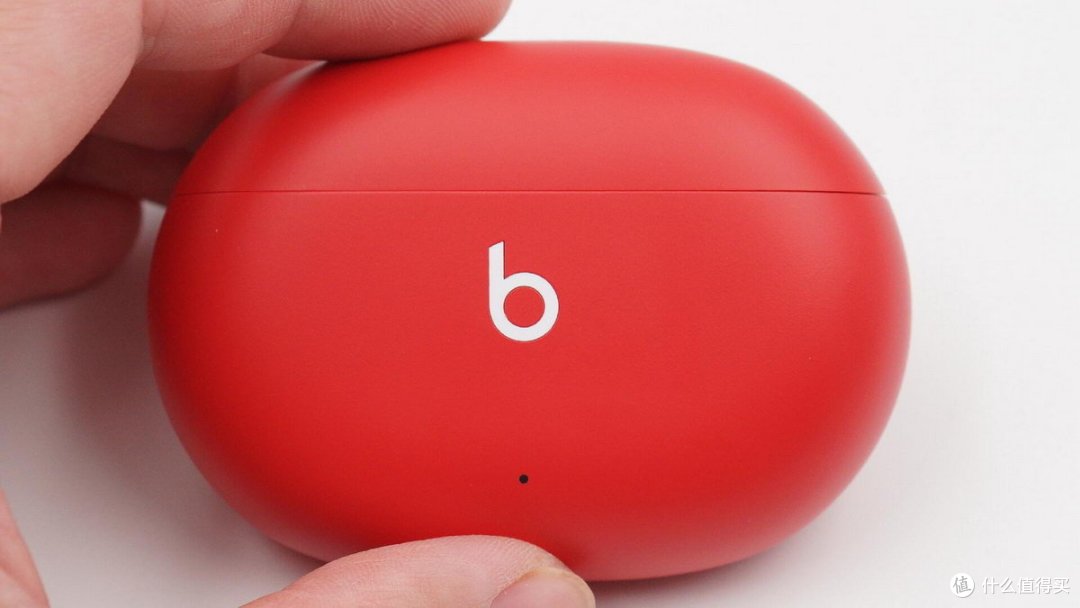

充电盒外观展示，类鹅卵石的椭圆造型，手感细腻，正面有一个“b”品牌标志，下方是一个充电盒状态指示灯。
充电盒背面展示。
USB Type-C 充电接口位于充电盒底部。
我爱音频网采用ChargerLAB POWER-Z KM001C便携式电源测试仪对Beats Studio Buds进行有线充电测试，充电功率约为1.8W。
耳机在充电盒内的状态。
盒盖内侧信息，耳机盒行动电源，型号A2514 EMC4008，额定容量400mAh，输出5V⎓1A，输入5V⎓1A。
充电座舱上的快速配对按键，便于与新设备配对。

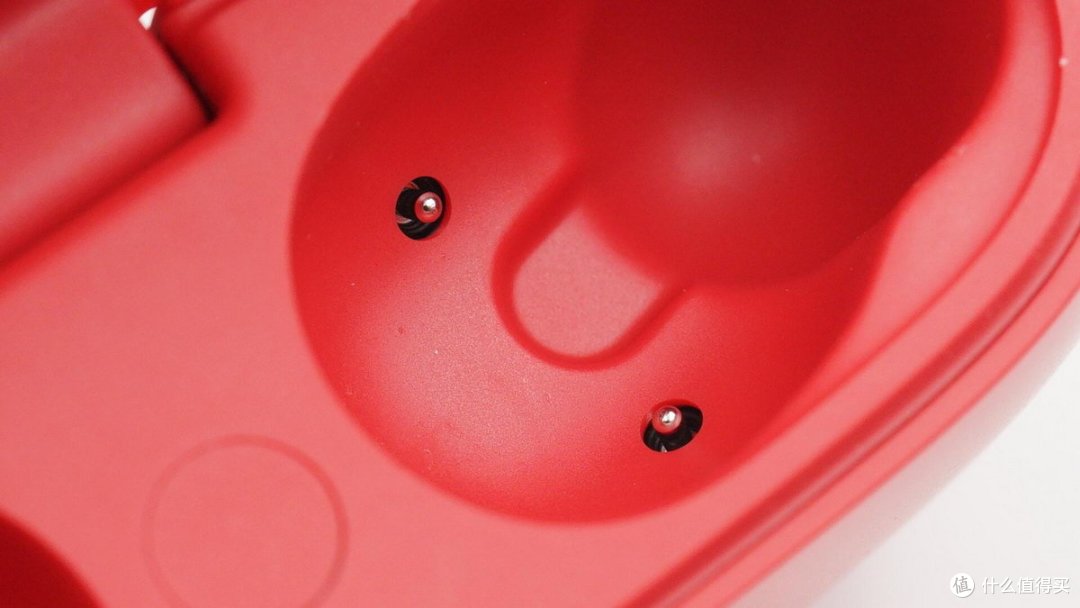

给耳机充电的银色顶针。
耳机为豆式入耳设计，外侧壳体做了一个类似耳机柄的设计，便于拿取。同时外侧壳体也是一个实体按键，用于功能控制。
按键结构的侧边缝隙。
耳机顶部的前馈麦克风拾音孔。

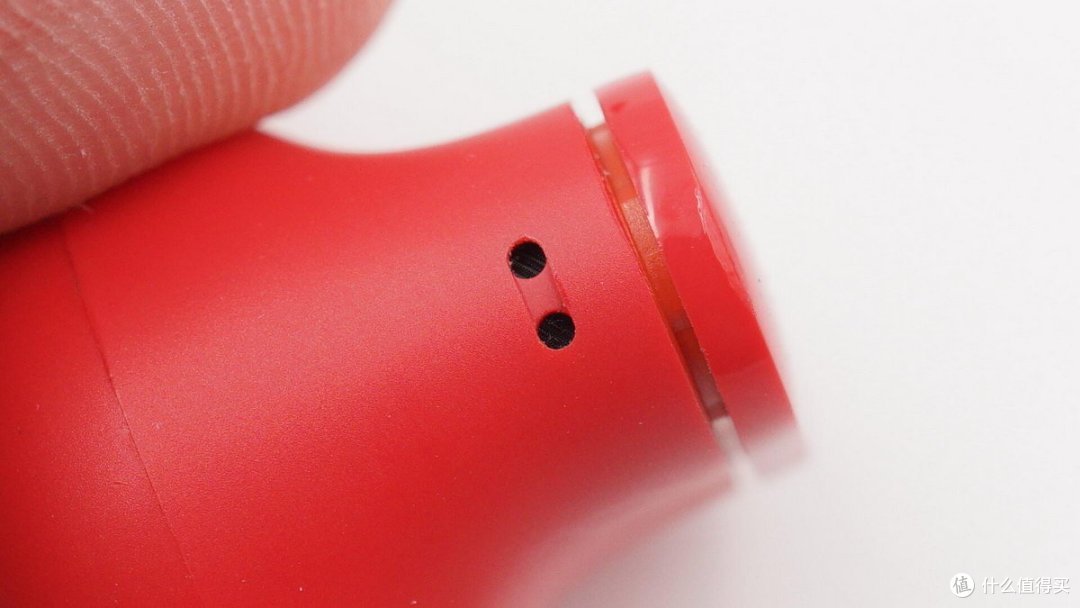

耳机底部的缝隙，可以看到通话麦克风的拾音孔。

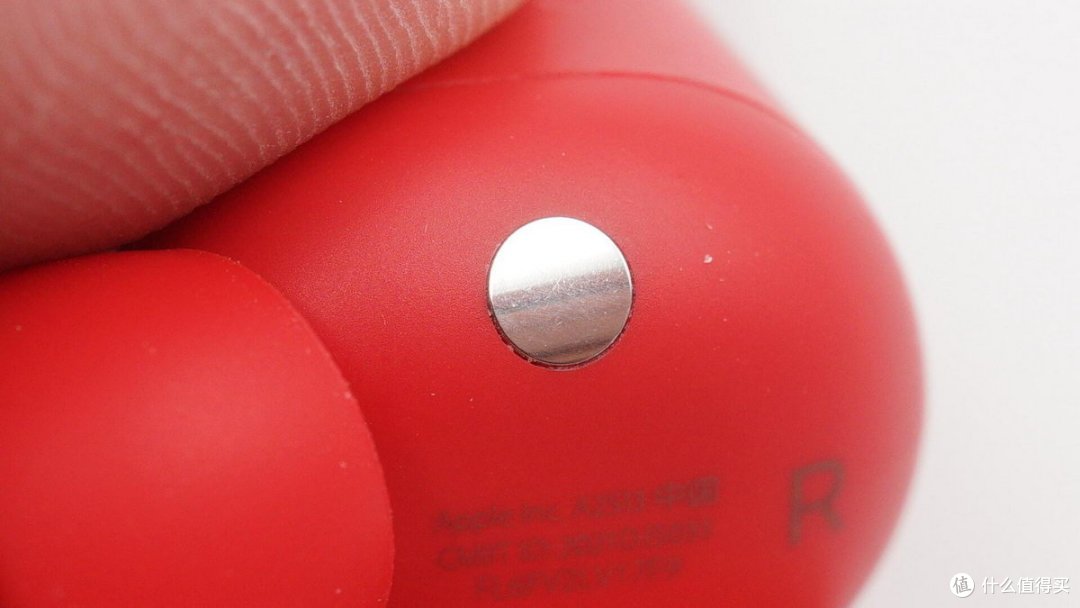

耳机内侧银色的充电触点。

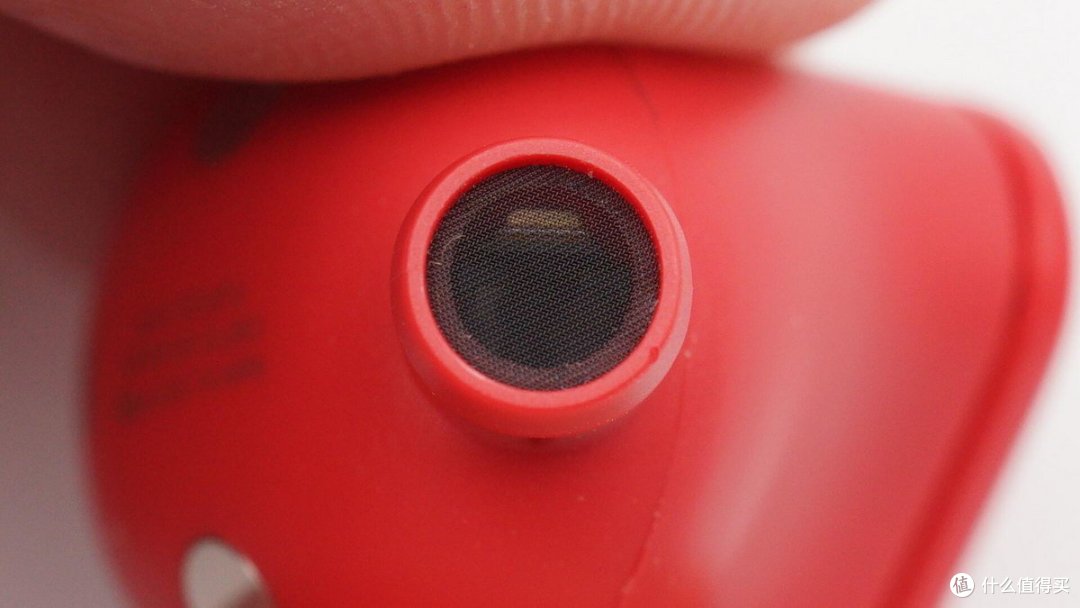

出音嘴处细密的防尘网，可以看到后馈麦克风。

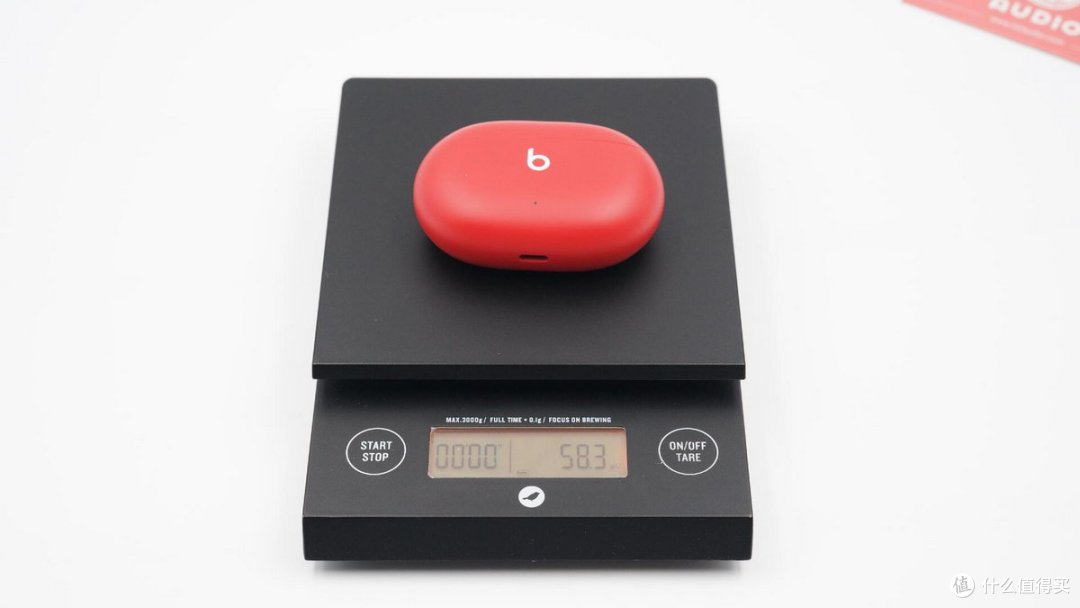

耳机和充电盒共重：58.3克。

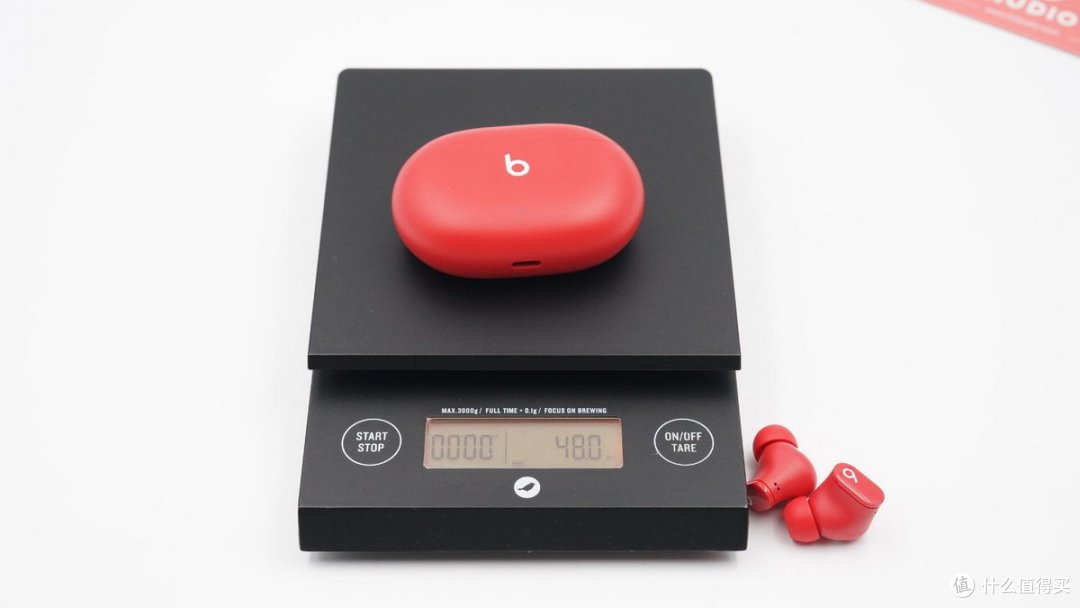

充电盒单独的重量：48克。
左右耳机共重：10.3克。

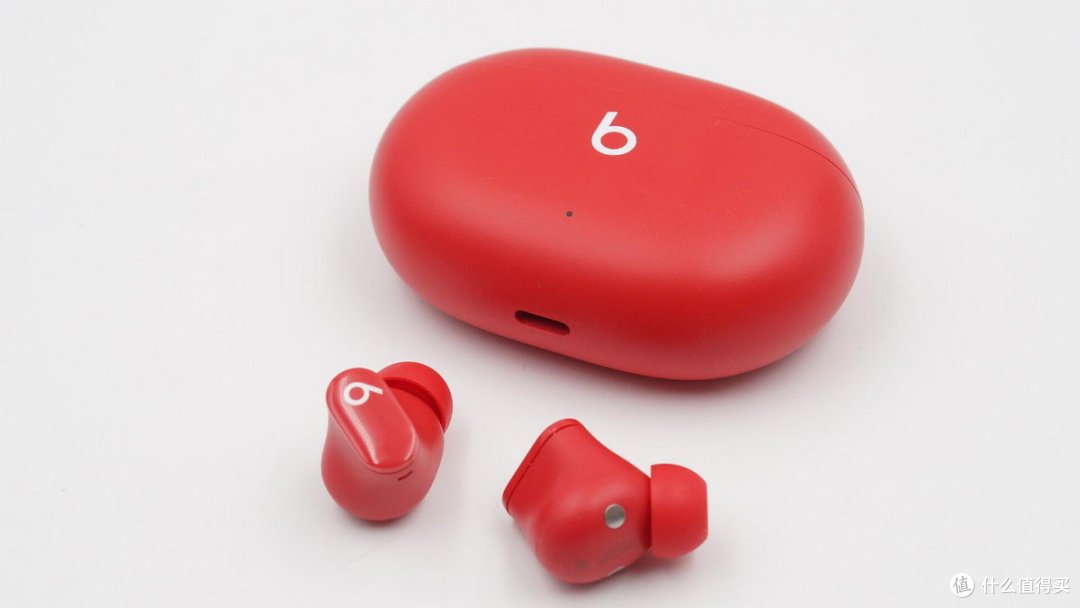

Beats Studio Buds真无线降噪耳机 经典红 配色。
二、Beats Studio Buds 充电盒拆解
经过前面的开箱，我们已经对Beats Studio Buds的外观设计有了详细了解，耳机的外观设计比较有特色，充电盒体积适中。下面我们将进入拆解环节看看其内部结构设计和芯片信息。
沿充电座舱侧边撬开壳体，看到内部结构。
底部元器件通过一条FPC和BTB连接器与充电座舱内侧的小板相连。
断开BTB连接器后的充电座舱壳体结构。

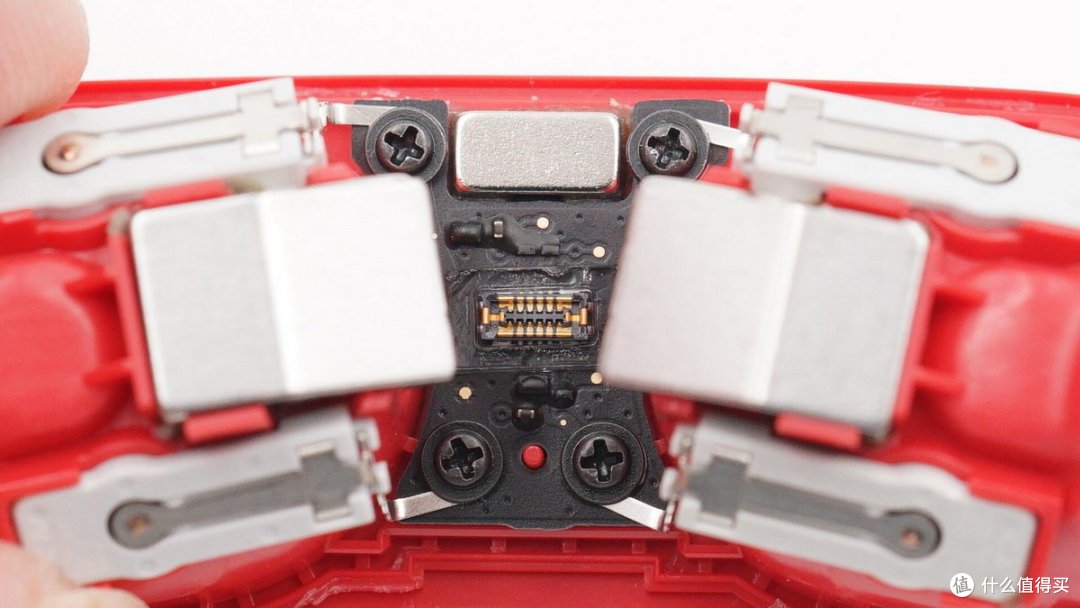

四颗螺丝固定小板，正好压住了左右耳机充电触点正负极的金属弹片。盒盖开启处有一颗条形磁铁吸附盒盖，耳机位置有两颗大尺寸磁铁吸附固定耳机。
充电触点的结构特写，顶针焊接在金属弹片上，金属弹片固定在一个塑料支架上。

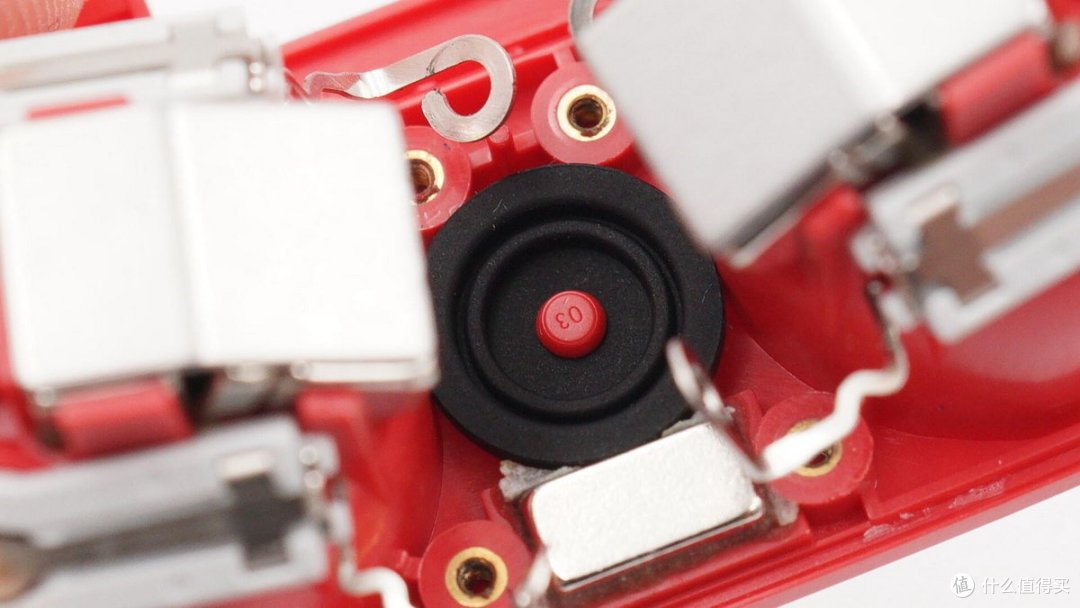

配对按键内侧有一圈硅胶垫，避免进水。

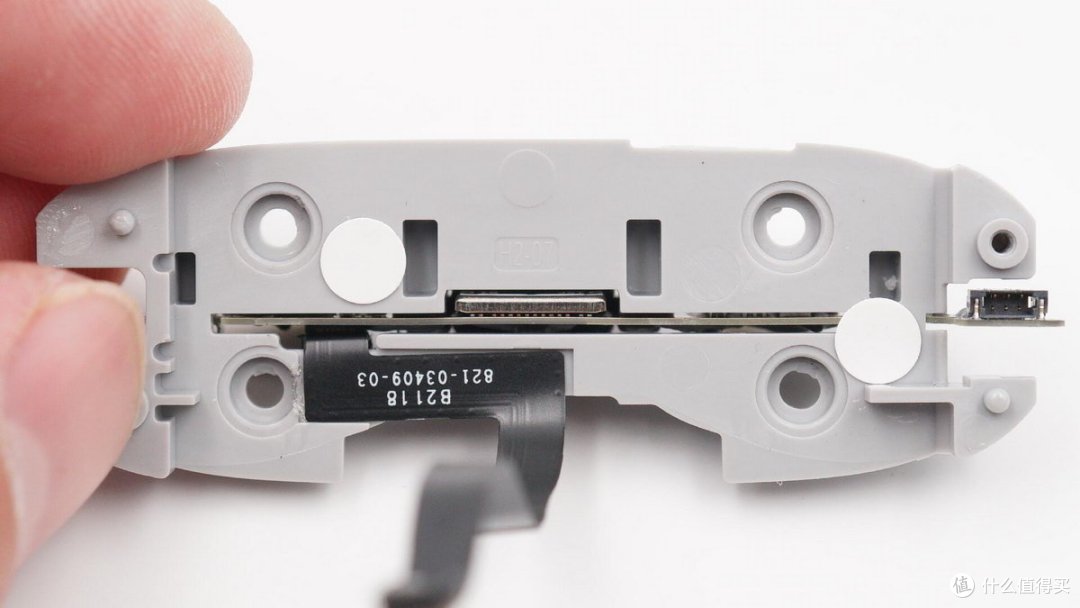

小板一侧的BTB连接器展示。
小板另一侧的微动按键特写。

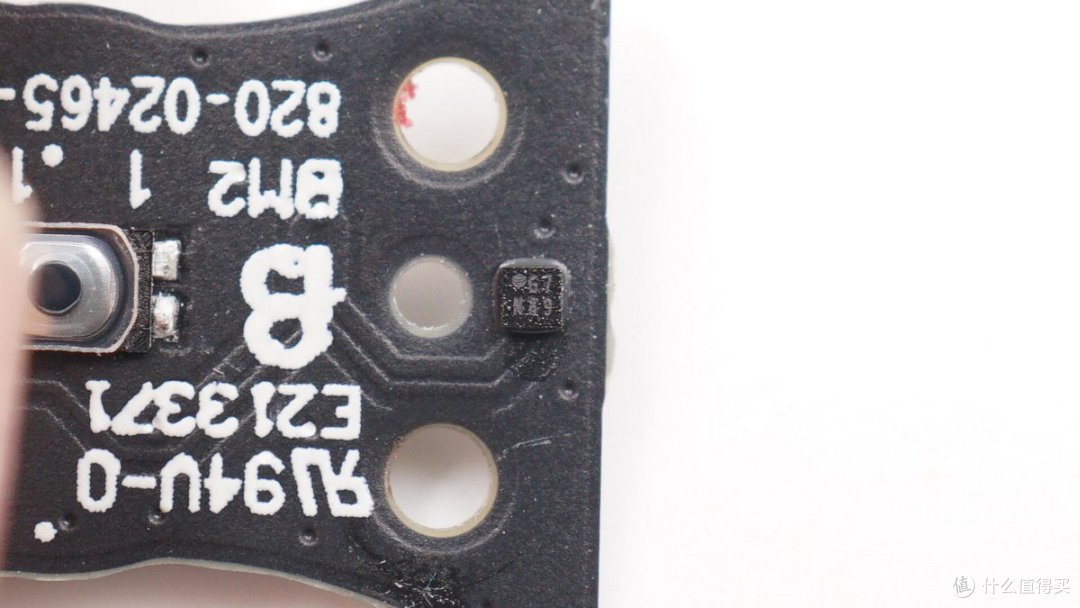

丝印G7N29的霍尔元件。通过感知充电盒盖打开/闭合时的磁场变化（霍尔效应），通知充电盒控制芯片，进而告知耳机与已配对设备连接/断开，实现开盖即连功能。
卸下螺丝，取出内部的支架。
灰色支架结构展示。

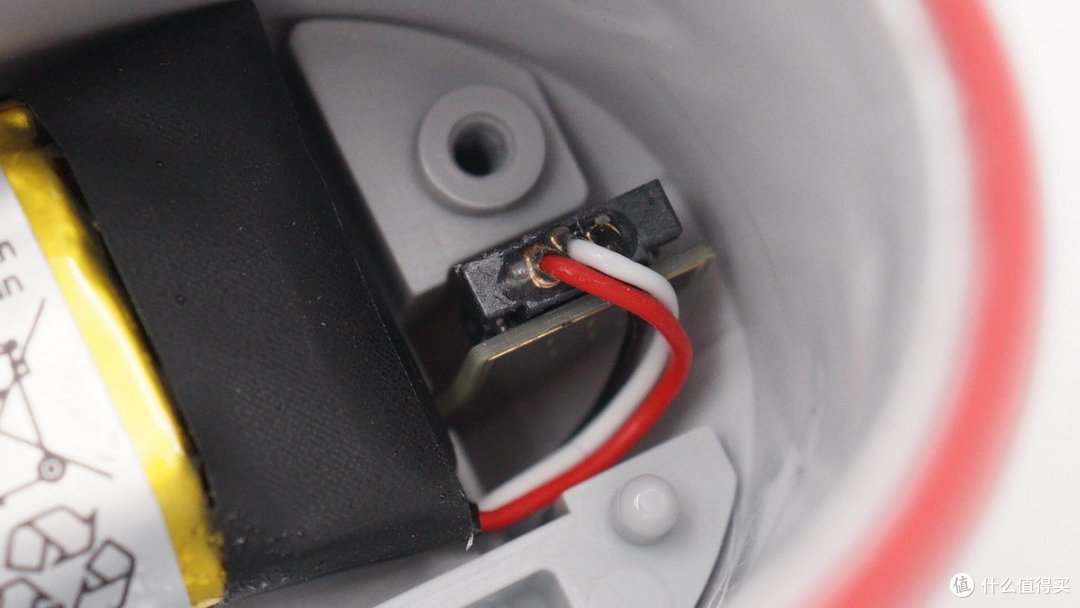

电池通过导线和插座与主板相连。
取出电池可以看到，底部主板竖向放置，还有一个支架固定。
取出主板后，充电接口位置的内部结构，指示灯位置有导光结构，贴有黑色胶布避免漏光。

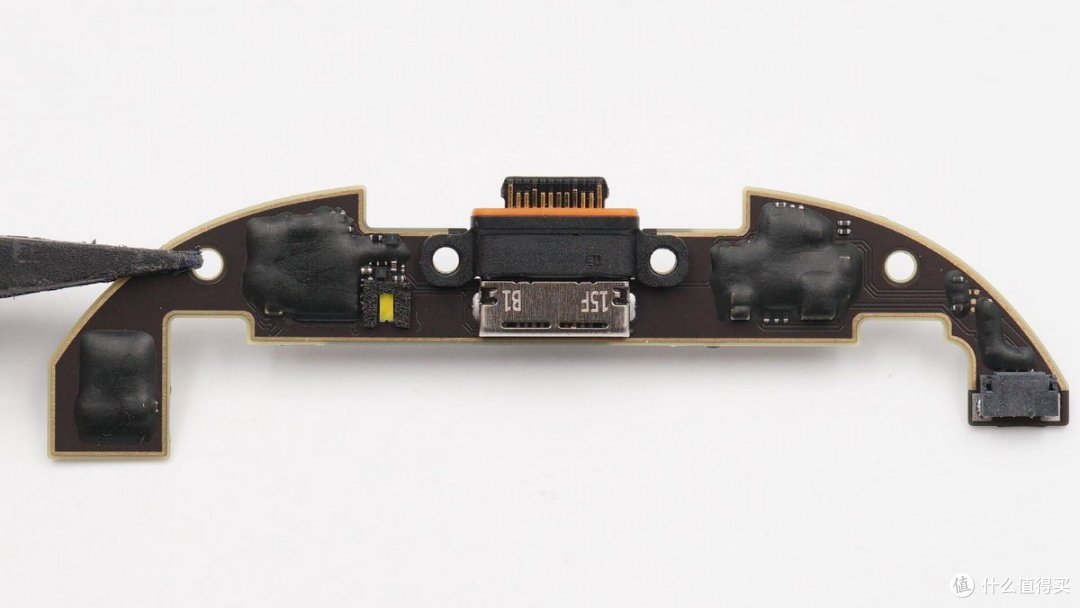

充电盒底部主板结构展示。
主板结构一侧展示。
主板结构另一侧展示。
USB Type-C 接口母座舌片特写。外圈橙色的是防尘防水的胶圈。

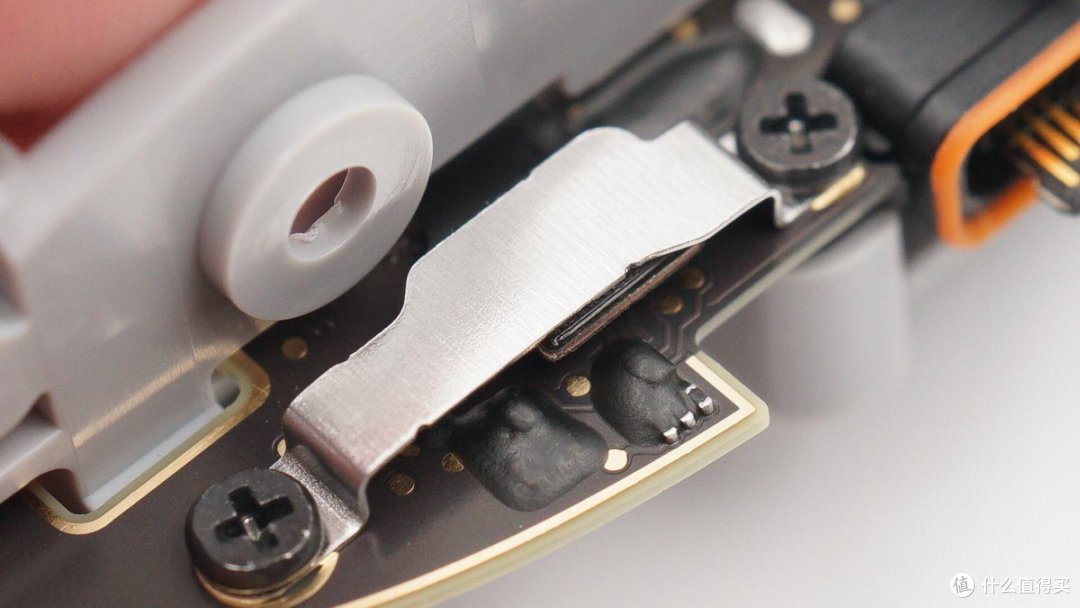

BTB连接器位置使用一块金属挡板固定。
主板一侧电路展示。
主板另一侧电路展示。

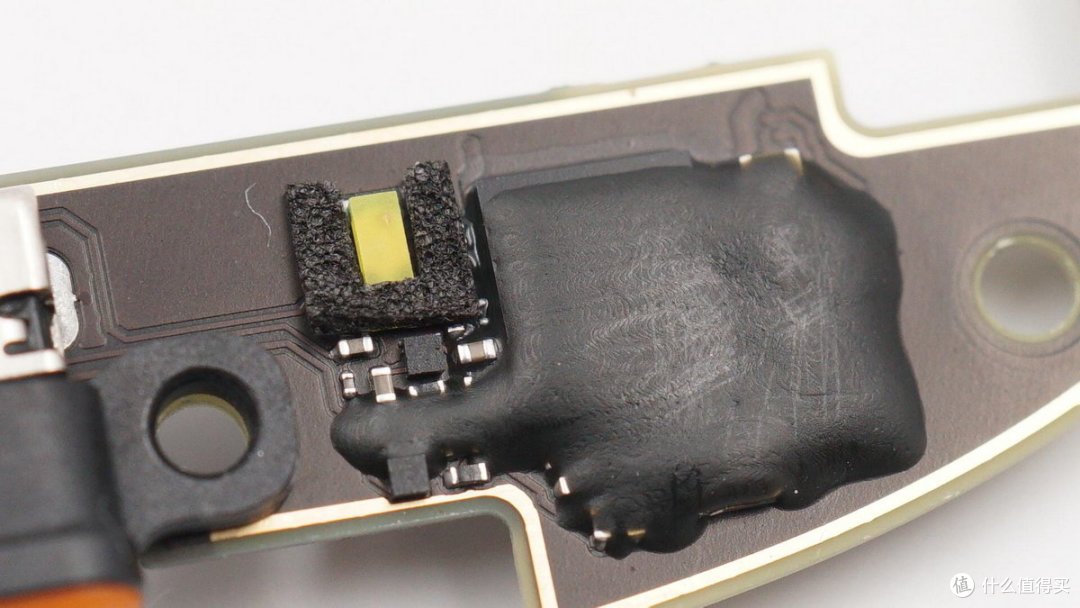

主板元器件均使用硬质胶水覆盖，保护内部电路。指示灯位置有泡棉避免壳体漏光。

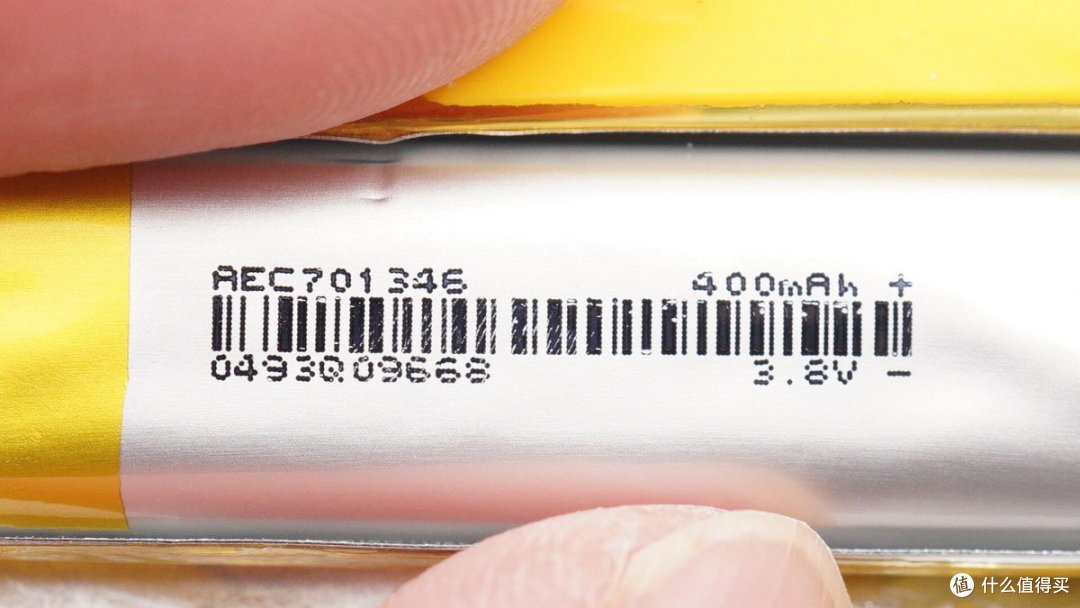

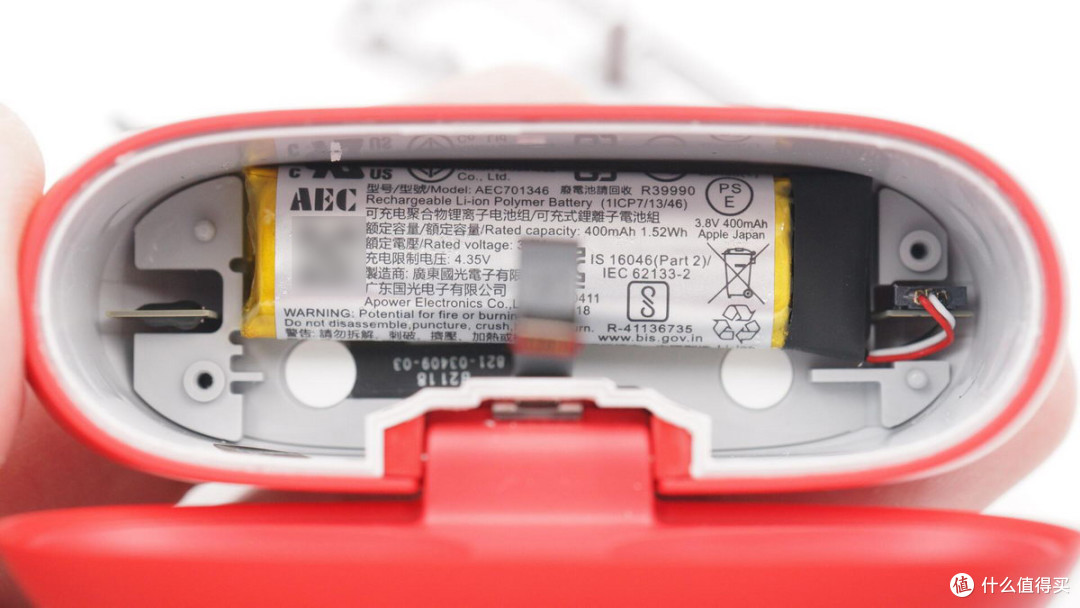

充电盒采用的软包电池来自AEC国光电子，型号AEC701346，充电限制电压4.35V，额定电压3.8V，额定容量400mAh/1.52Wh。

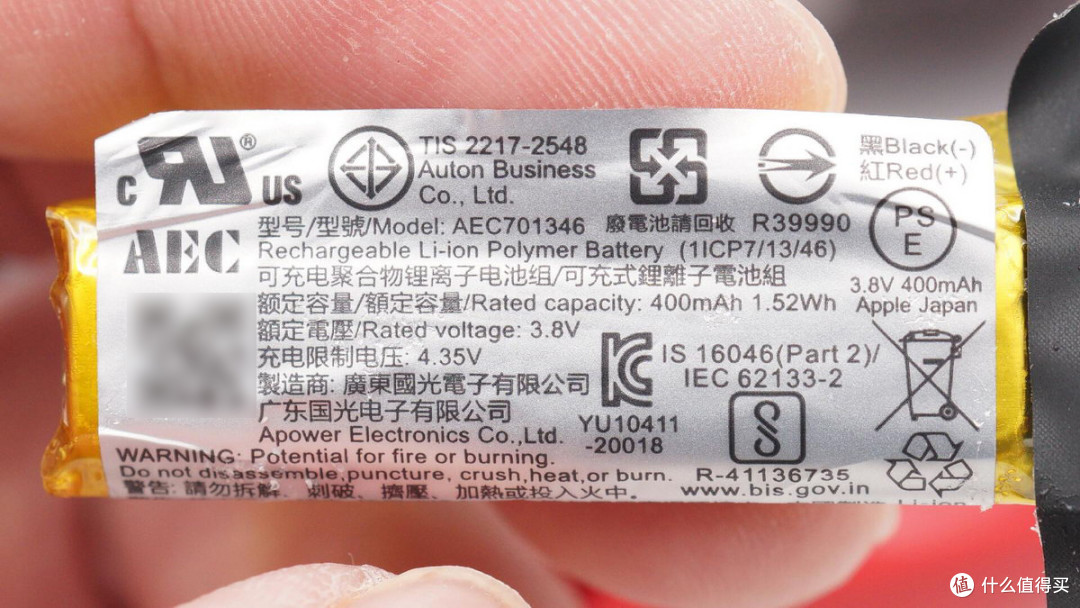

电芯信息与标签一致。

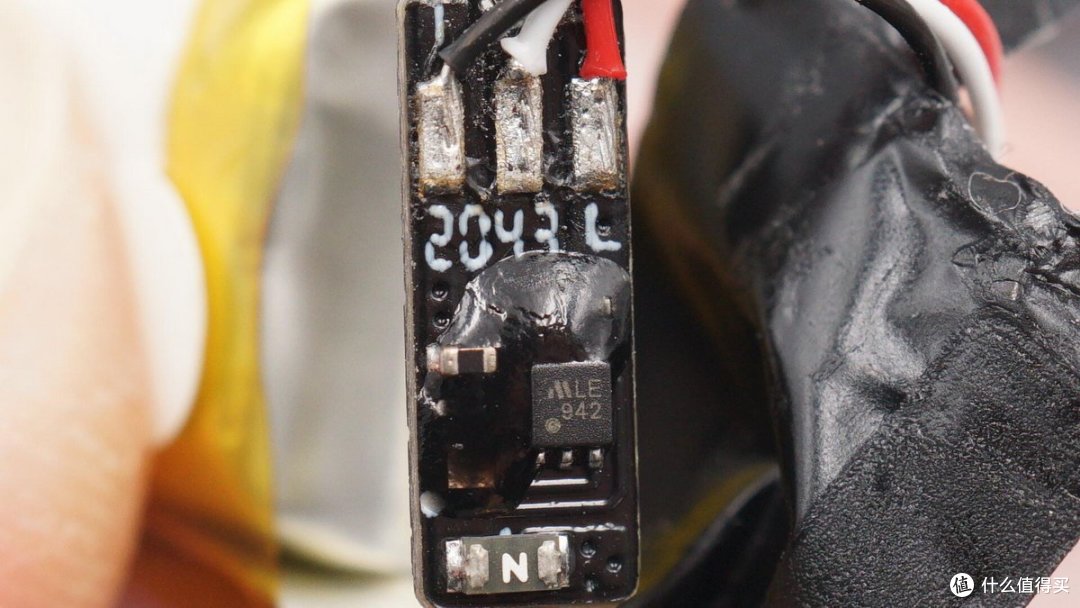

电池保护板特写，负责电池的过充过放过流保护功能；带有热敏电阻检测电池温度，有自恢复热敏电阻防止电池过流，还有一颗Mitsumi三美的一体化锂电保护IC 。
二、Beats Studio Buds 充电盒拆解
经过前面的开箱，我们已经对Beats Studio Buds的外观设计有了详细了解，耳机的外观设计比较有特色，充电盒体积适中。下面我们将进入拆解环节看看其内部结构设计和芯片信息。
沿充电座舱侧边撬开壳体，看到内部结构。
底部元器件通过一条FPC和BTB连接器与充电座舱内侧的小板相连。
断开BTB连接器后的充电座舱壳体结构。
四颗螺丝固定小板，正好压住了左右耳机充电触点正负极的金属弹片。盒盖开启处有一颗条形磁铁吸附盒盖，耳机位置有两颗大尺寸磁铁吸附固定耳机。
充电触点的结构特写，顶针焊接在金属弹片上，金属弹片固定在一个塑料支架上。
配对按键内侧有一圈硅胶垫，避免进水。
小板一侧的BTB连接器展示。
小板另一侧的微动按键特写。
丝印G7N29的霍尔元件。通过感知充电盒盖打开/闭合时的磁场变化（霍尔效应），通知充电盒控制芯片，进而告知耳机与已配对设备连接/断开，实现开盖即连功能。
充电盒内部结构展示，有一个支架固定电池和底部主板。
卸下螺丝，取出内部的支架。

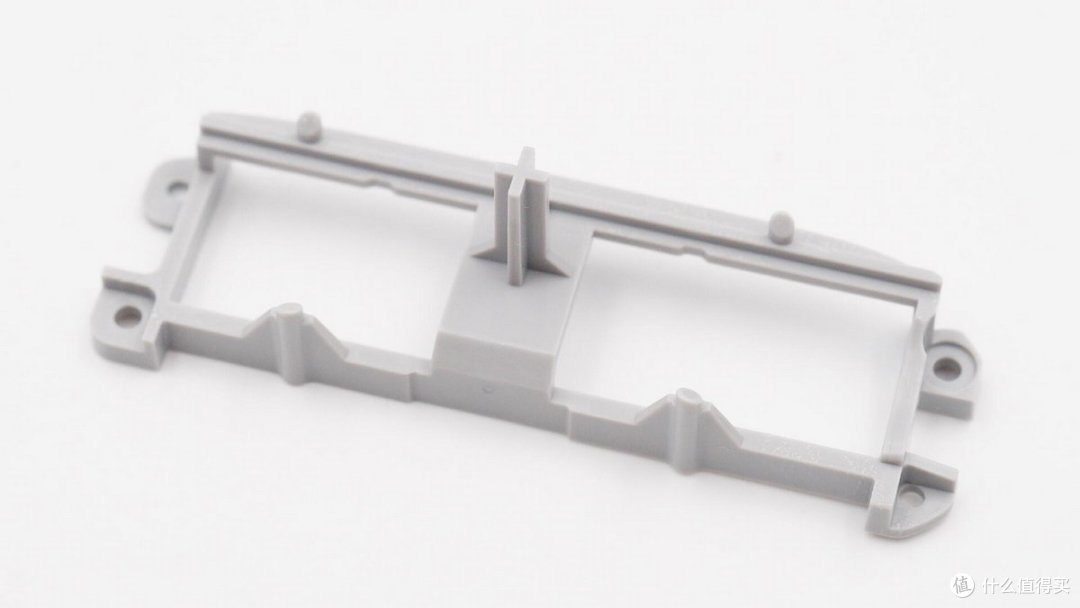

灰色支架结构展示。
电池通过导线和插座与主板相连。
取出电池可以看到，底部主板竖向放置，还有一个支架固定。
取出主板后，充电接口位置的内部结构，指示灯位置有导光结构，贴有黑色胶布避免漏光。

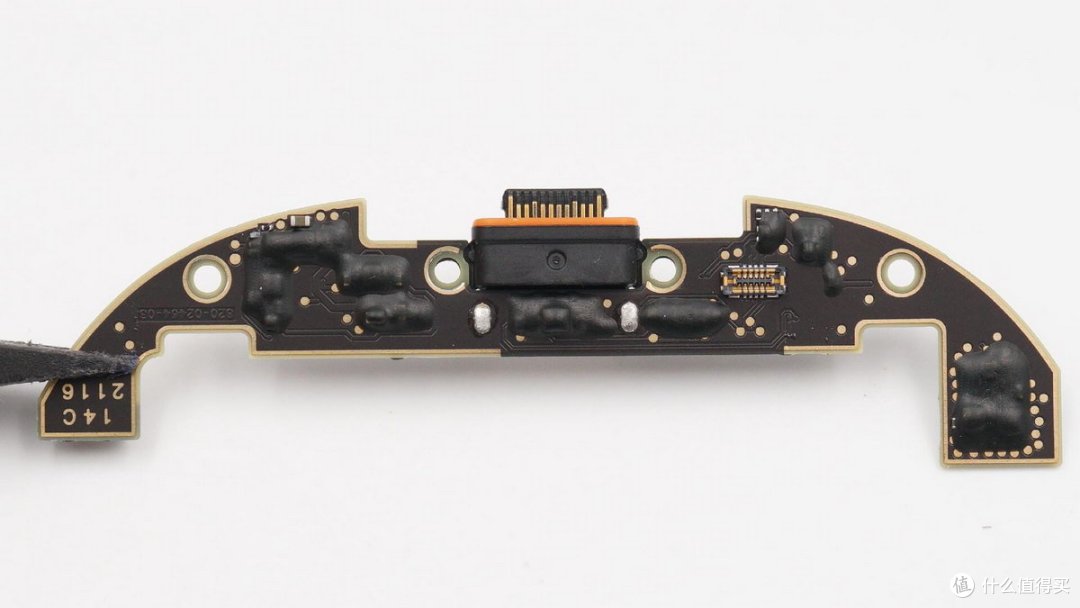

充电盒底部主板结构展示。
主板结构一侧展示。
主板结构另一侧展示。
USB Type-C 接口母座舌片特写。外圈橙色的是防尘防水的胶圈。
BTB连接器位置使用一块金属挡板固定。
主板一侧电路展示。
主板另一侧电路展示。
主板元器件均使用硬质胶水覆盖，保护内部电路。指示灯位置有泡棉避免壳体漏光。
充电盒采用的软包电池来自AEC国光电子，型号AEC701346，充电限制电压4.35V，额定电压3.8V，额定容量400mAh/1.52Wh。
电芯信息与标签一致。
电池保护板特写，负责电池的过充过放过流保护功能；带有热敏电阻检测电池温度，有自恢复热敏电阻防止电池过流，还有一颗Mitsumi三美的一体化锂电保护IC 。
三、Beats Studio Buds 耳机拆解
下面继续来拆解耳机部分。

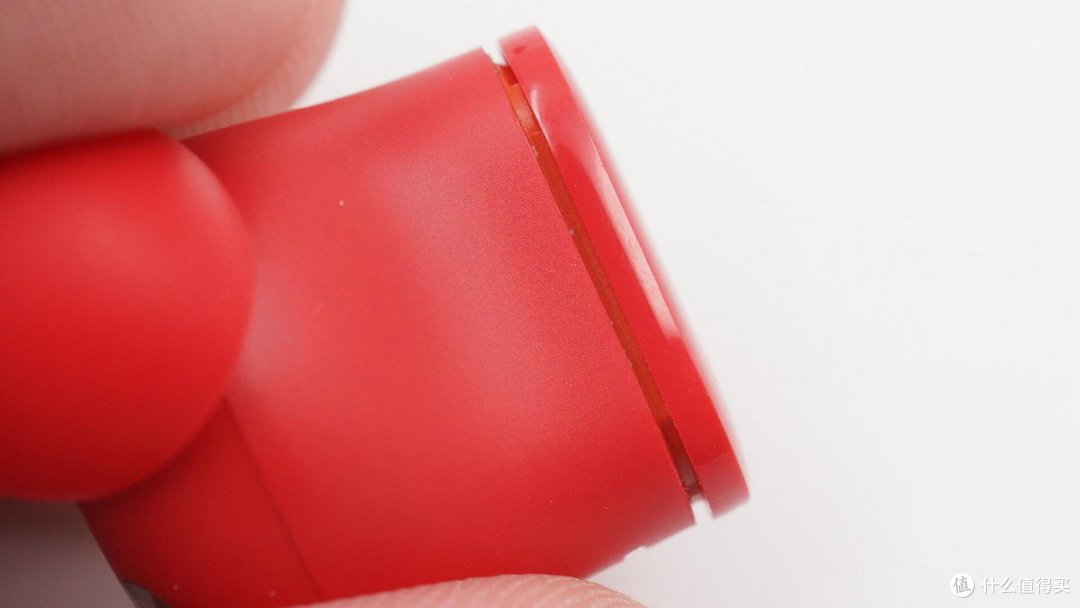

沿前腔的合模线拆开耳机。
断开主板上的BTB连接器和同轴连接器。
耳机盖板侧的元器件通过FPC和BTB连接器以及同轴连接器与主板相连。
分离耳机内外两侧的部件。
耳机盖板内侧的结构布局。

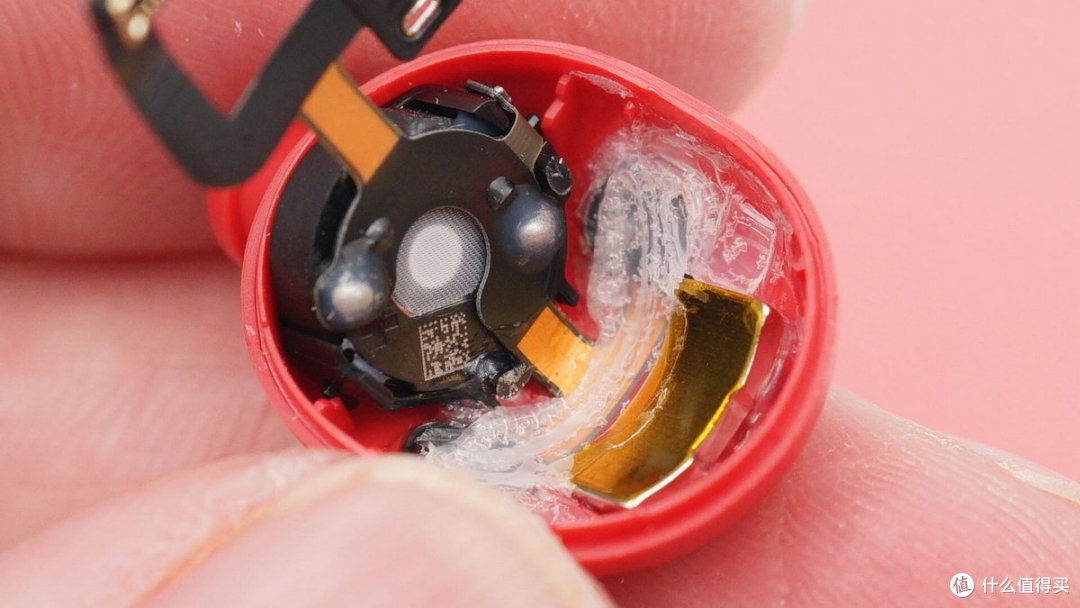

前馈麦克风与壳体接缝处使用大量透明胶水密封。

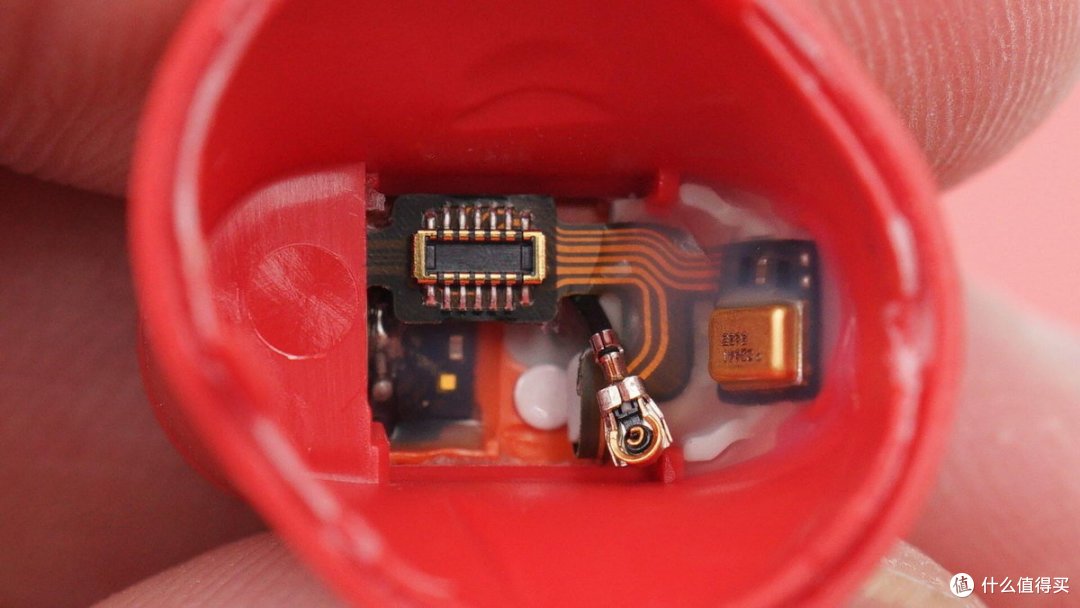

同轴线连接的是耳机的蓝牙天线，使用大量胶水固定。左侧是按键的物理结构，右侧是通话麦克风的密封保护罩。
左侧是通话麦克风的拾音孔，右侧是微动按键，与盖板相对应。
镭雕S2656 8456的MEMS硅麦，用于通话拾取人声。在性能和规格上与降噪麦克风不同。
前腔的扬声器单元、电池和主板均倾斜放置，由一条FPC串联起来，充分利用耳机内部空间。
从另一个角度看前腔内部的元器件堆叠。
电池与主板之间有一个屏蔽层。
焊开电池正负极的焊点。
电池屏蔽层特写，与主板之间还有一个透明支架隔开。
取出扣式电池。
FPC还连接扬声器单元和充电触点。
弧形的磁铁，吸附充电盒。
后馈麦克风使用一个独立的支架固定，与前馈麦克风规格相同。
出音嘴处的结构展示。

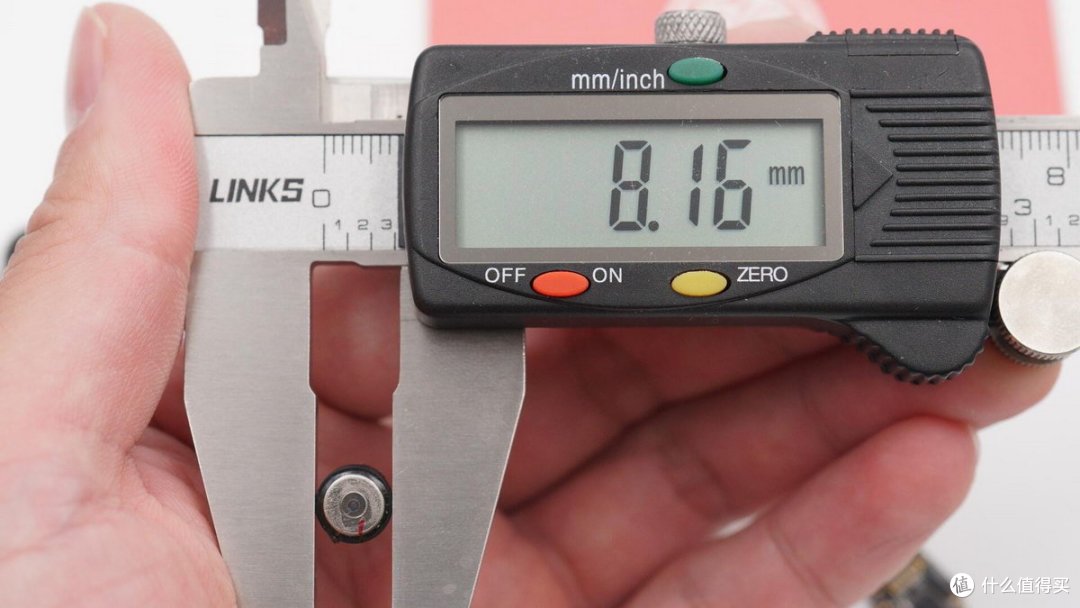

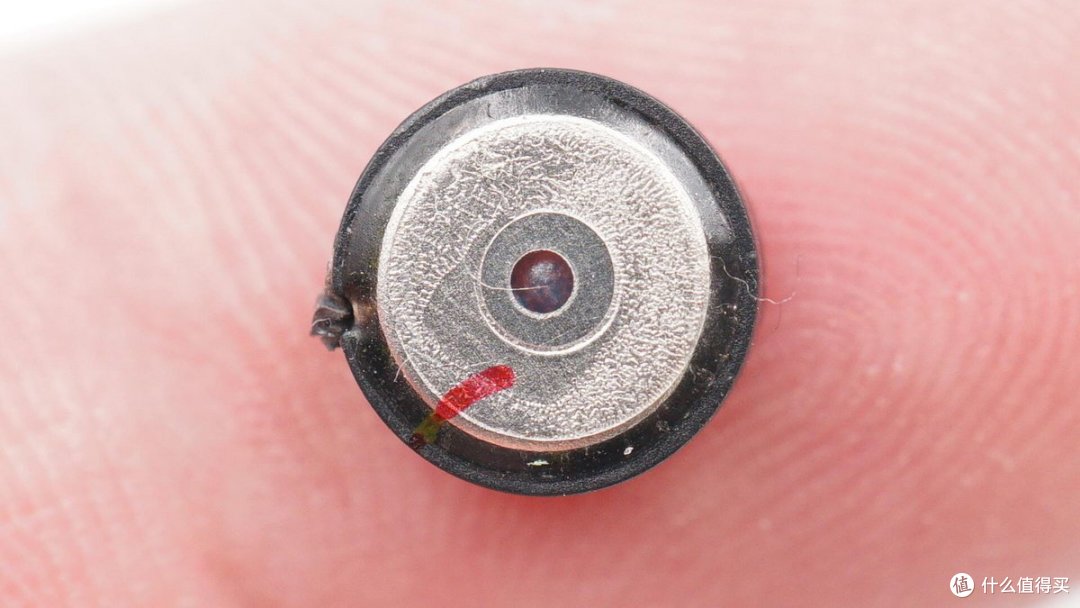

“双元件振膜驱动单元”直径约8.16mm。
动圈单元一侧展示，上下是正负极的焊点。
动圈单元另一侧展示。

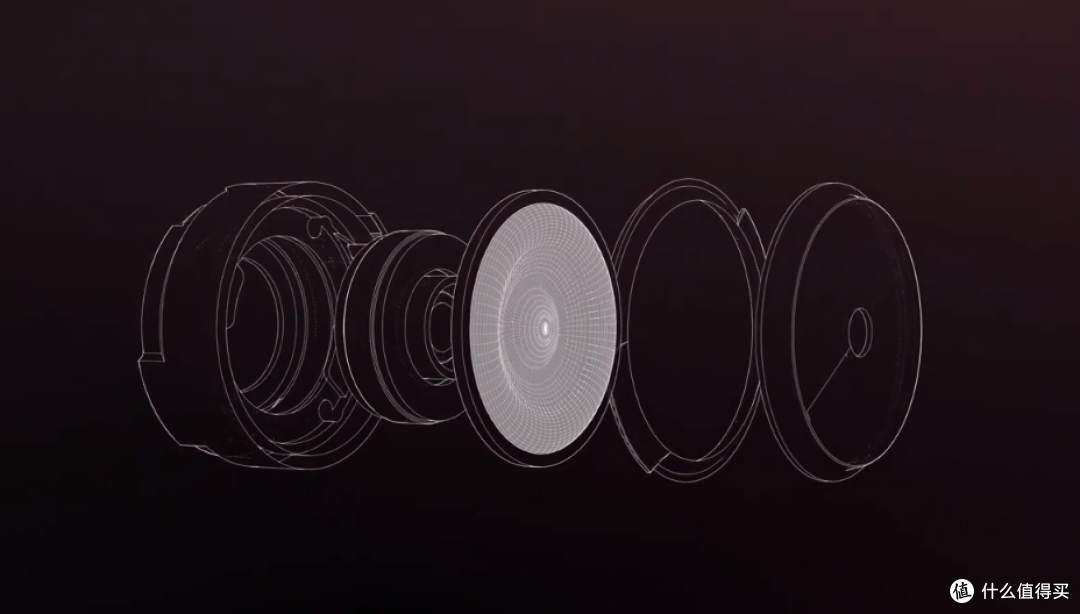

据Beats官方资料，双元件振膜驱动单元的中间为刚性活塞，外部则采用柔性振膜环绕，以此带来强劲均衡的音效，再加上双室声学设计，具有出色的立体声分离效果和低谐波失真，使声音响亮清晰，同时确保纯净的降噪效果。

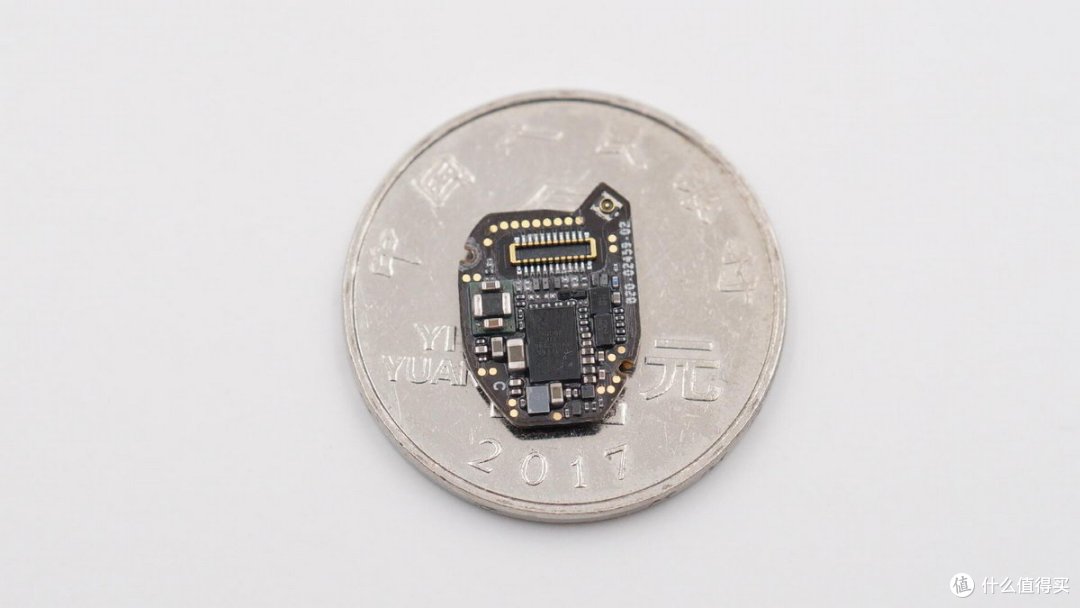

主板与一元硬币的尺寸对比。
主板一侧电路展示。

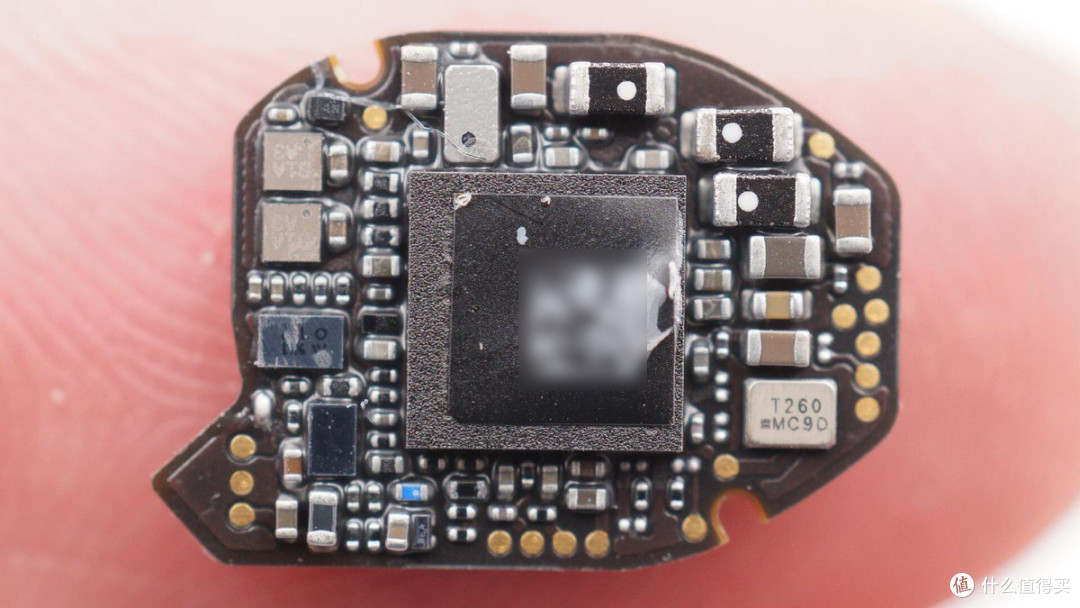

主板另一侧电路展示。蓝牙音频SoC芯片上有一个二维码标签。
撕下标签后的电路展示。
MediaTek联发科 MT2821A 蓝牙主控芯片，Beats定制型号。

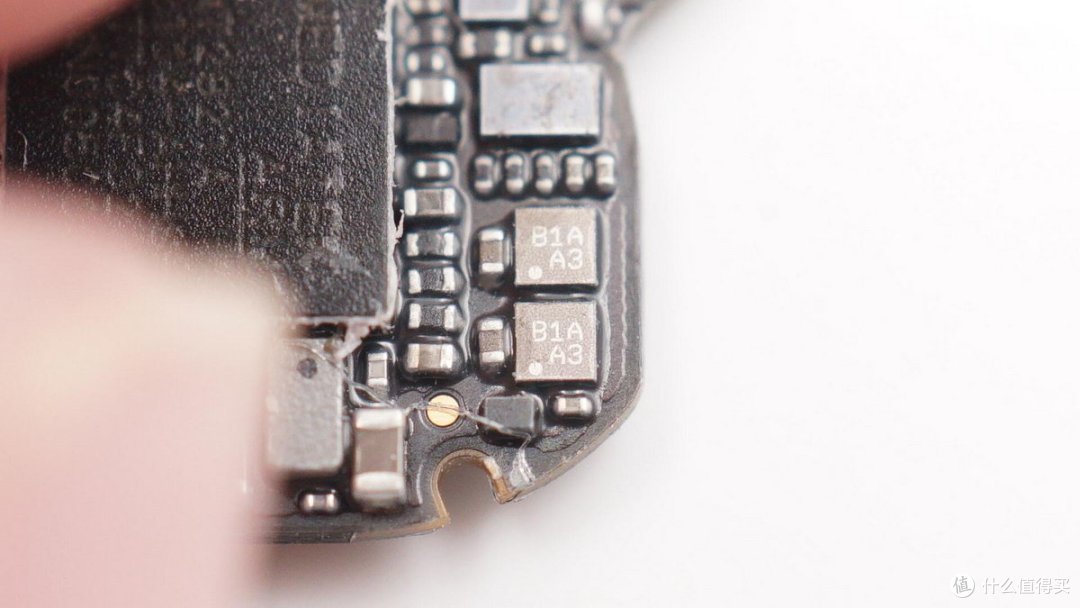

两颗丝印B1A A3的IC。
丝印3K1 048的IC，来自Mitsumi三美。

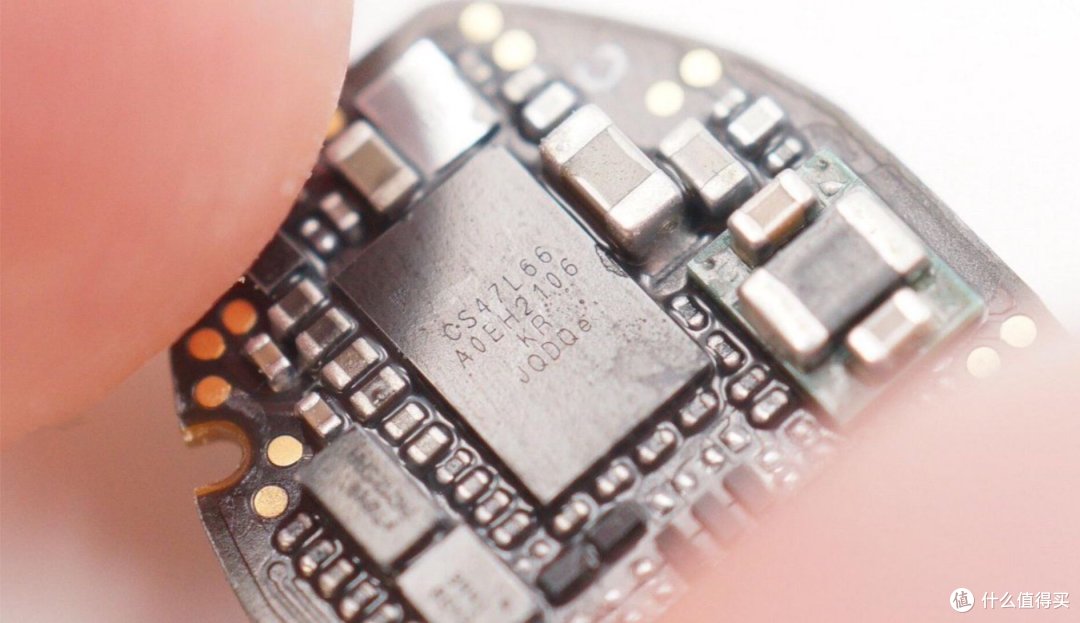

Cirrus Logic 凌云逻辑 CS47L66 低功耗音频DSP，用于主动降噪功能，Beats定制型号。
丝印7048的IC。
主板部分电路展示。
丝印1BN的IC。
来自TI德州仪器的降压转换器模块。
蓝牙天线的同轴连接器特写。

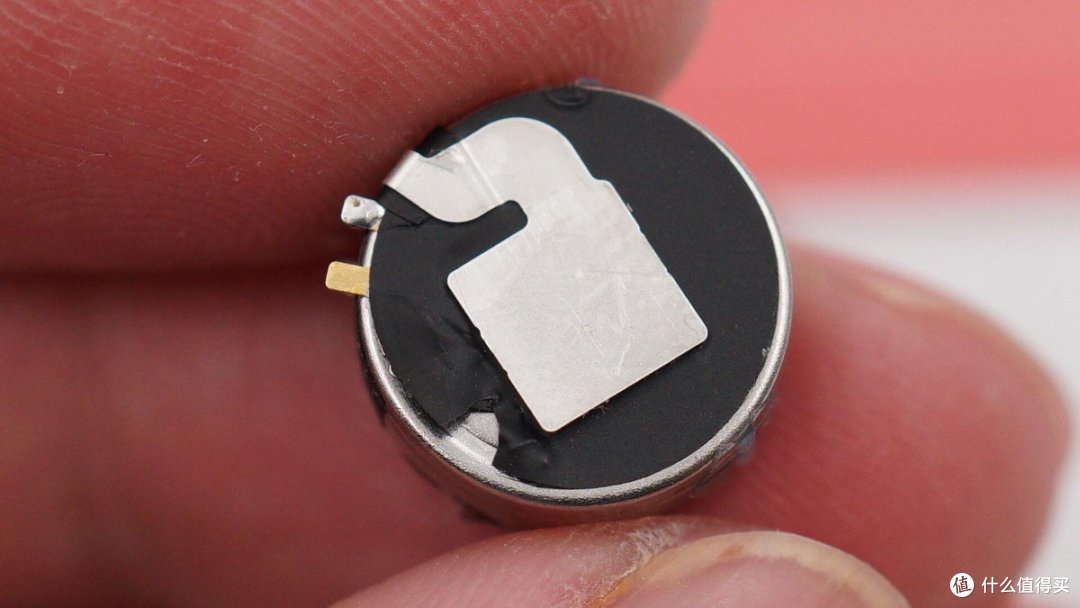

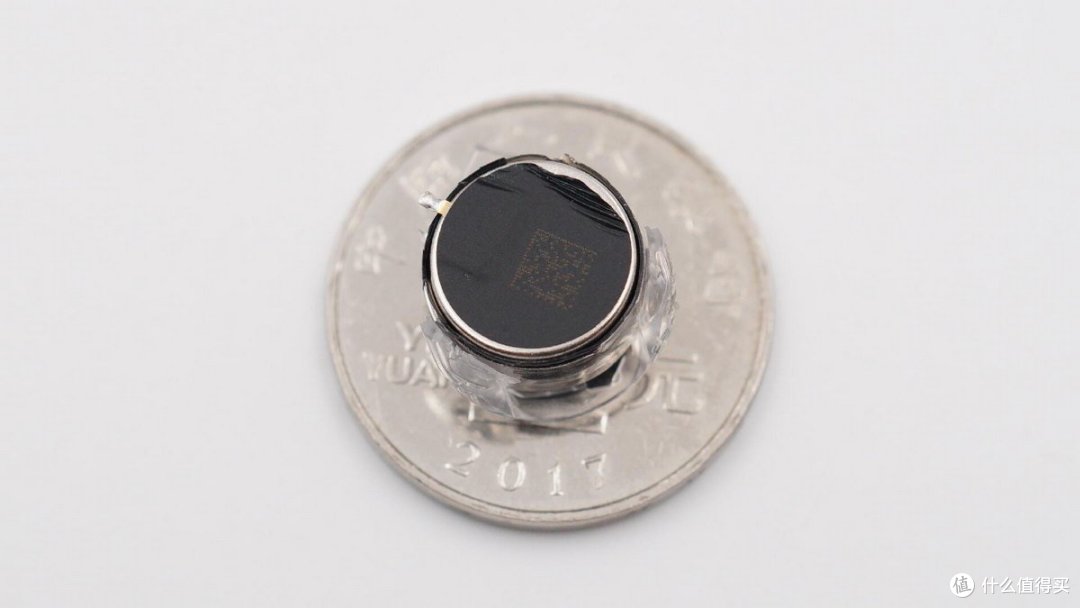

扣式电池与一元硬币的尺寸对比。

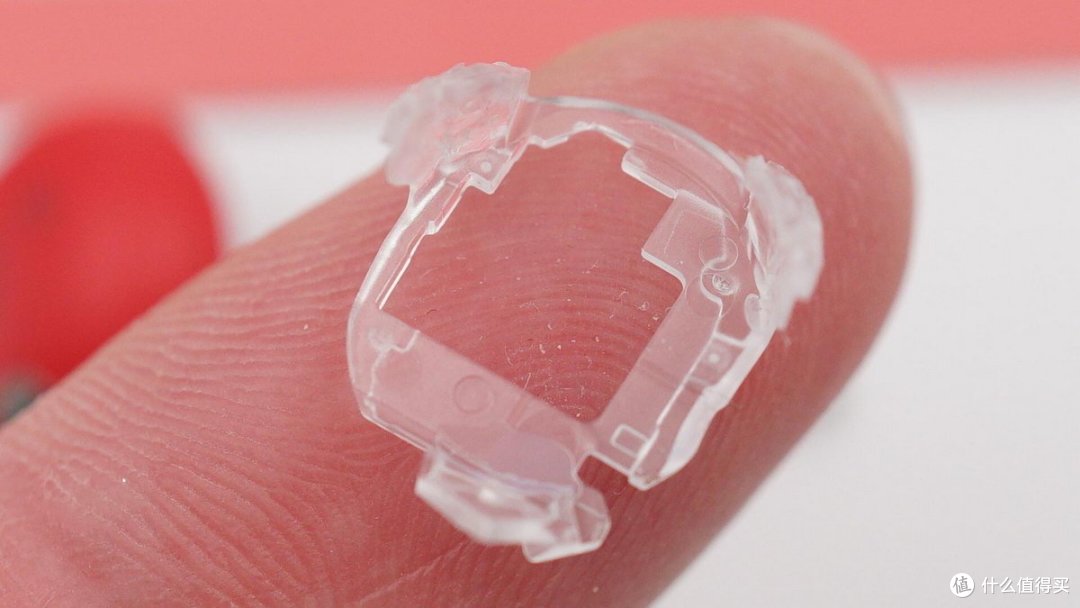

固定电池和主板的透明支架。
电池屏蔽层一侧展示。
电池屏蔽层上的金属贴片。
Beats Studio Buds耳机采用的扣式电池来自MIC-POWER微电新能源，型号M1254S2，直径12mm，厚度5.4mm，额定电压3.7V，能量0.222Wh。
据我爱音频网拆解了解到，目前已有233621、AUKEY傲基、漫步者、Jabra捷波朗、JEET、Klipsch杰士、MEIZU魅族、RHA、UGREEN绿联、vivo、百度等品牌的音频产品大量采用微电新能源的扣式电池。

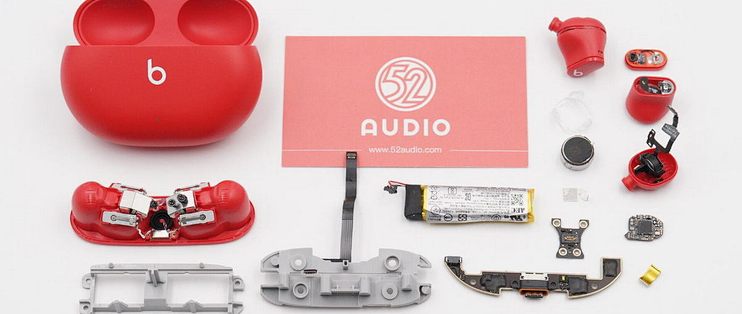

拆解全家福。
