水平垂直燃烧试验仪

一、设备概述与试验原理 📌

1. 试验方式：配备标准本生灯，采用甲烷 / 天然气为燃料，可切换水平、垂直两种放置方式对试样施加标准火焰；记录试样点燃时长、灼热持续时间、垫材引燃情况，判定材料燃烧等级。

2. 检测对象：移动式设备防火外壳、立式设备防护外壳、外壳内衬材料；可对 V0/V1/V2 级塑料、泡沫塑料开展阻燃分级判定。

3. 适用行业：照明、低压电器、家电、机床、电机、电动工具、电子仪表、IT 设备、电气连接器，以及绝缘材料、工程塑料行业研发、质检、生产部门。

二、合规标准清单

国内标准

GB/T 5169.16-2008、GB 11202、GB/T 5169.22-2008

国际标准

IEC60695-11-10、IEC60695-11-4、UL94:2013、UL94-2006、IEC 707、IEC 695-2-2、ISO1210:1992、ISO9772-2001

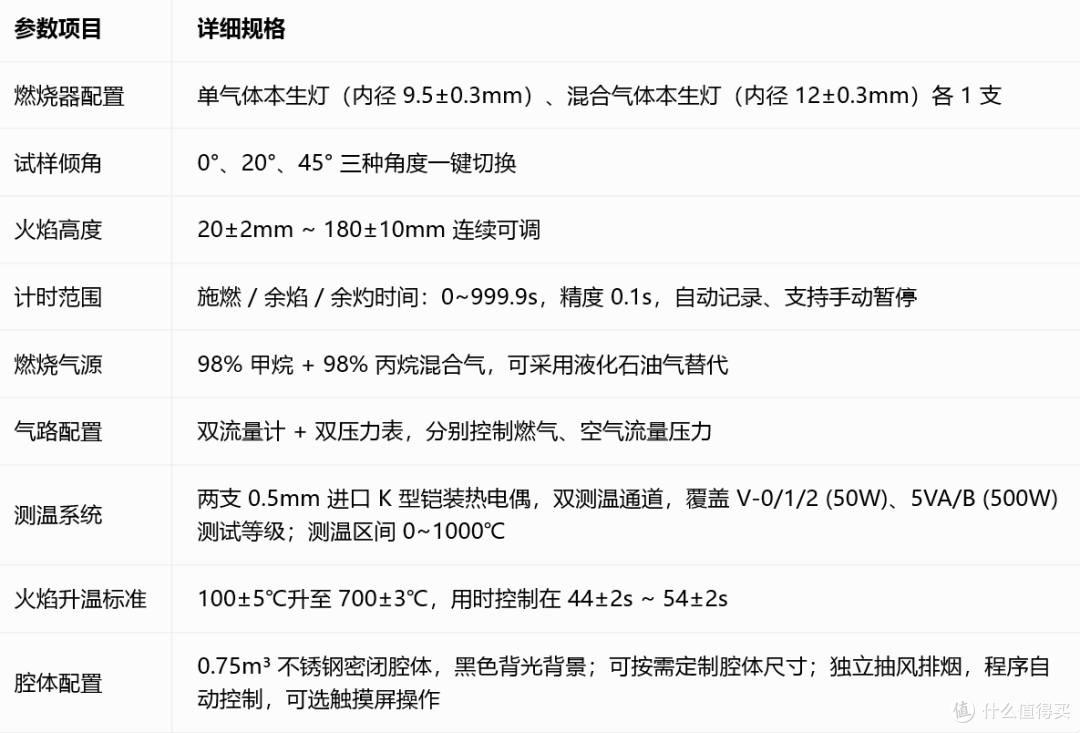

三、技术参数

四、设备结构外观说明

1. 整机一体化不锈钢柜体，顶部废气排风装置；正面钢化可视观察窗，黑色背景便于观测火焰蔓延、滴落物燃烧状态。

2. 左侧操作面板：基础款配备燃气调节阀、流量计、功能按钮、数显计时；升级款替换为触摸屏人机交互界面。

3. 腔体内部搭载可调节试样支架、双规格本生灯、热电偶测温组件，支持快速切换水平 / 垂直两种试验工装。

五、设备应用价值 💡

1. 塑料阻燃等级判定：完成 UL94 V0/V1/V2、5VA/5VB 核心分级试验，是塑胶原料、外壳件进厂必检项目；

2. 安规认证配套：家电、电子、电气产品 3C、UL、IEC 认证强制阻燃检测设备；

3. 材料研发对比：不同阻燃配方塑料、发泡材料燃烧滴落、自熄性能对比测试；

4. 第三方检测实验室：承接塑胶、电工产品水平垂直燃烧委托检测，出具合规检测报告。

六、安全操作注意事项 ⚠️

1. 燃气属于易燃易爆介质，设备需放置于通风防爆实验室，每次试验前检查管路气密性；

2. 试验产生高温熔融滴落物与有毒烟气，必须全程开启独立排风系统；

3. 定期校准火焰高度与升温曲线，定期更换老化热电偶，保障检测数据符合标准要求；

4. 试验结束等待燃烧器、腔体完全冷却后，再清理内部燃烧残渣、滴落积碳。
