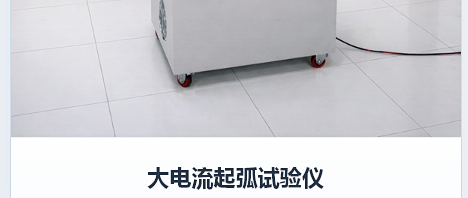

大电流起弧试验仪

大电流起弧试验仪-深圳市朗斯科检测仪器有限公司

一、设备概述与试验原理 📌

1. 测试场景

模拟电工电子设备内部线路短路、接触不良产生电弧，电弧高温引燃周边绝缘、可燃零部件的工况，评估材料抗电弧引燃能力，规避电气火灾风险。

2. 试验流程

采用铜静电极 + 不锈钢动电极双电极结构；在标准电流 33A、功率因数 cosφ=0.5、引弧速度 254mm/s、重复频率 40 次 /min 条件下，对试样反复引弧 200 次；观测规定引弧次数内试样是否起火燃烧，判定材料大电流电弧引燃性能。

3. 适用行业

信息技术设备、低压电器、电子仪器、电气连接器、绝缘材料、工程塑料研发、质检、生产检测部门。

二、执行标准清单

IEC 60950-1:2001、BS EN 60950-1:2001、BS 7002:2001、GB 4943-2001、UL746A、IEC60947.1:1999、GB/T14048.1-2000、IEC730.1:1993、GB14536.1-1998

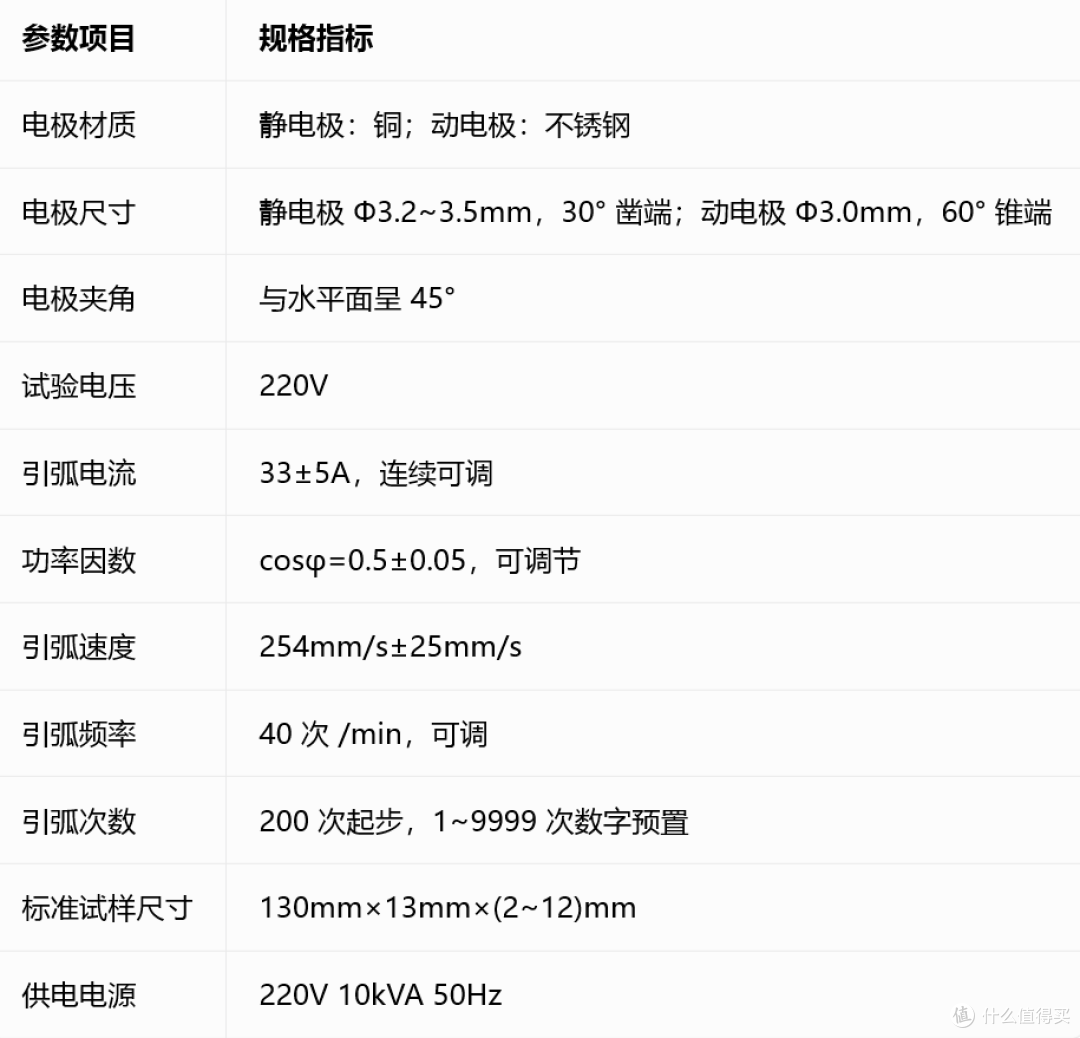

三、性能参数

四、设备结构与功能特点 💡

1. 分体紧凑布局：台式仪器箱，试验区、控制区分层；阻抗箱独立放置，排风管道由设备顶部引出，占地小、外观整洁。

2. 箱体耐用易维护：新型耐蚀材料柜体；前置合金门框防爆玻璃观察窗，上翻阻尼门；后部全开式铰链大门，检修便捷；底部带滚轮，方便移位。

3. 安全联动排风：试验区黑色背光，搭配照明；排风与舱门联动，开门自动排气，及时排出电弧烟气，保护操作人员。

4. 全自动引弧机构：电机驱动传动组件，自动完成引弧、快速分弧；引弧定位精准，无需额外气源，运行噪音低。

5. 可调工装组件：静电极伸出长度、侧向间距可微调；试样台高度可调，装夹简单，电极拆装更换快速。

6. 可视化操作：触摸屏集中显示电流、次数、速度、功率因数等参数，全流程程序预设控制。

五、设备应用价值

1. IT 设备安规强制检测：电脑、服务器、交换机等信息设备 GB4943 认证必备测试项目；

2. 绝缘材料电弧阻燃研发：对比不同塑胶、云母、复合材料耐电弧引燃性能；

3. 电气零部件来料质检：接线端子、线圈骨架、绝缘垫片进厂电弧安全性筛查；

4. 第三方检测实验室：出具符合 IEC、UL、国标要求的电弧引燃检测报告。

六、安全操作注意事项 ⚠️

1. 设备输出大电流，试验前检查电极、线路绝缘，禁止湿手操作；

2. 电弧产生高温、刺激性烟气，舱门排风必须保持常开；

3. 电极长期电弧烧灼会磨损，定期更换电极保证试验一致性；

4. 单次试验完成后等待电极完全降温，再开启舱门更换试样，防止烫伤。
