风扇摆头寿命试验装置（风扇摇头耐久试验机）

一、设备用途

专门模拟落地扇、台扇、循环扇、空调扇整机通电连续往复摆头工况，检测摇头齿轮箱、连杆、转轴、摇头电机、限位结构疲劳寿命，判定长期摇摆后是否出现卡顿、异响、摆角偏移、摇头失效、电机烧毁等故障，满足家电安规与出厂可靠性测试要求。

二、执行标准

1. 国标强制：GB 4706.27《家用和类似用途电器的安全 第 2 部分：风扇的特殊要求》23.3 耐久条款，标准要求额定电压下最大摆角循环100000 次无失效深圳市德迈...

2. 国际标准：IEC 60335-2-27、UL507 家电风扇安全测试规范

3. 失效判定：10 万次后摆角偏差≤±2°，无卡死、异响、齿轮磨损、电机温升超标、限位断裂

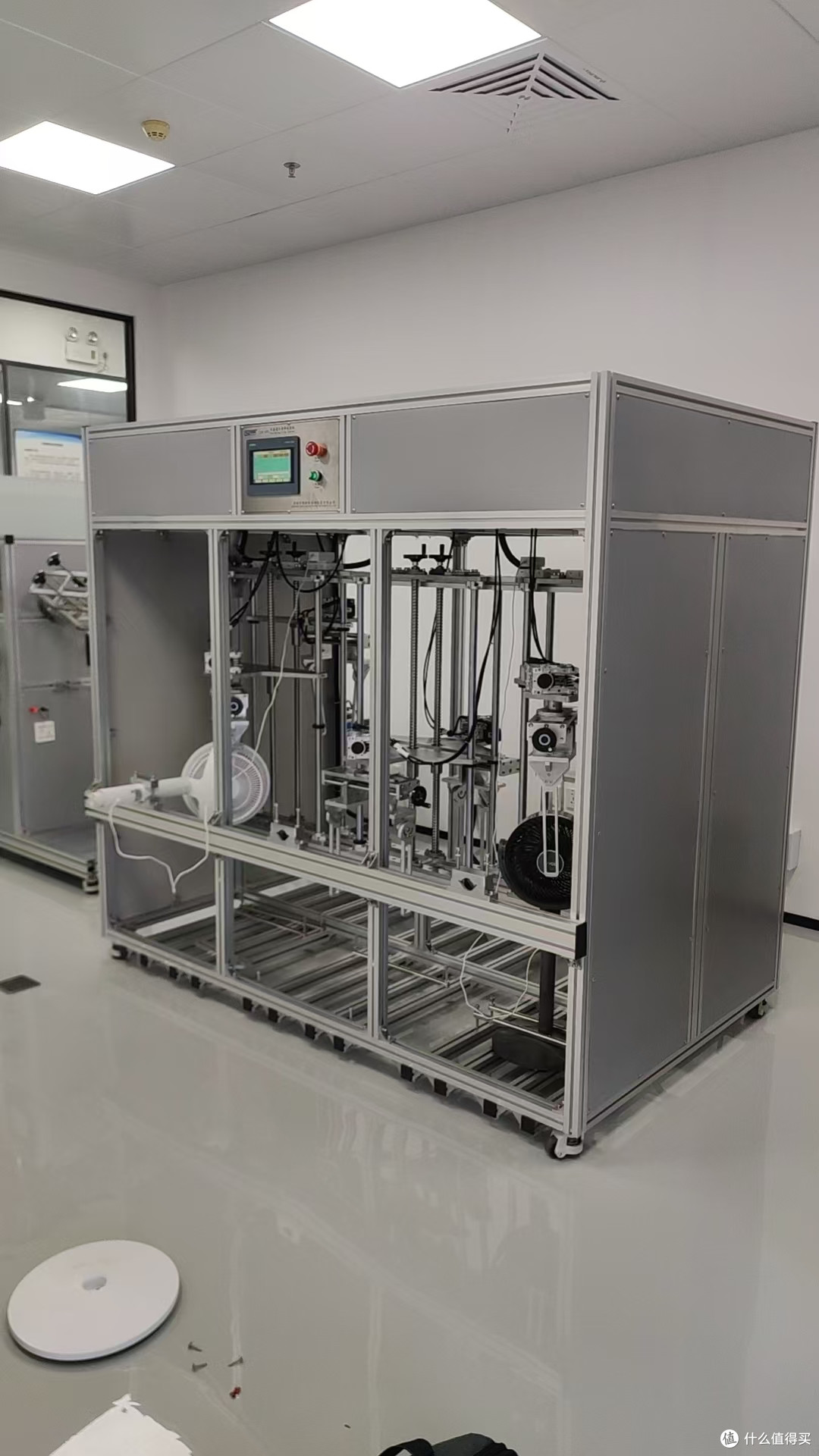

三、整机结构组成

1. 机架主体

铝合金型材 + 碳钢烤漆框架，带安全透明防护门、静音脚轮；内置绝缘隔离，防止风扇漏电干扰控制系统。

2. 升降调节机构

电动升降伺服 / 减速马达，调节驱动主轴高度300～1500mm，适配台扇、落地扇、工业风扇不同高度样机。

3. 伺服摇摆驱动系统（核心）

• 伺服电机精准控制往复摆动，摆角0～360° 可调（常规 ±30°~120°）

• 摇摆速度：0～30 次 / 分钟自由设定，匹配家用风扇真实摇头频率

• 快速夹具：两爪软胶夹头，夹持风扇机头转轴，不刮花外观件

4. 样品固定底座

多槽压板式固定平台，硅胶缓冲压块，兼容不同底盘尺寸风扇，锁紧稳固不晃动。

5. 通电负载检测模块

配套可调稳压电源（0～300V），模拟额定电压、电压波动 ±10% 工况；实时监测风扇工作电流、摇头电机电流、绕组温升：

• 电流突升 / 骤降自动判定堵转、电机烧毁

• 断电、漏电实时报警停机

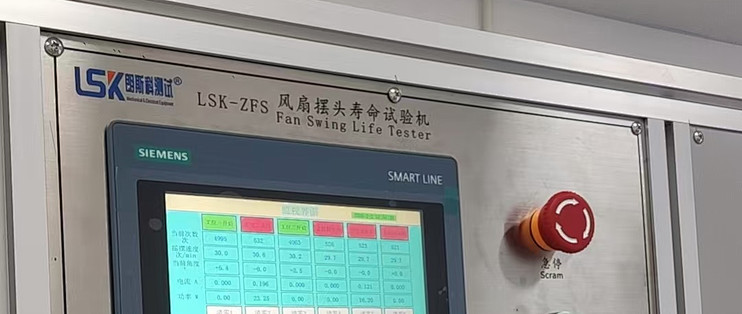

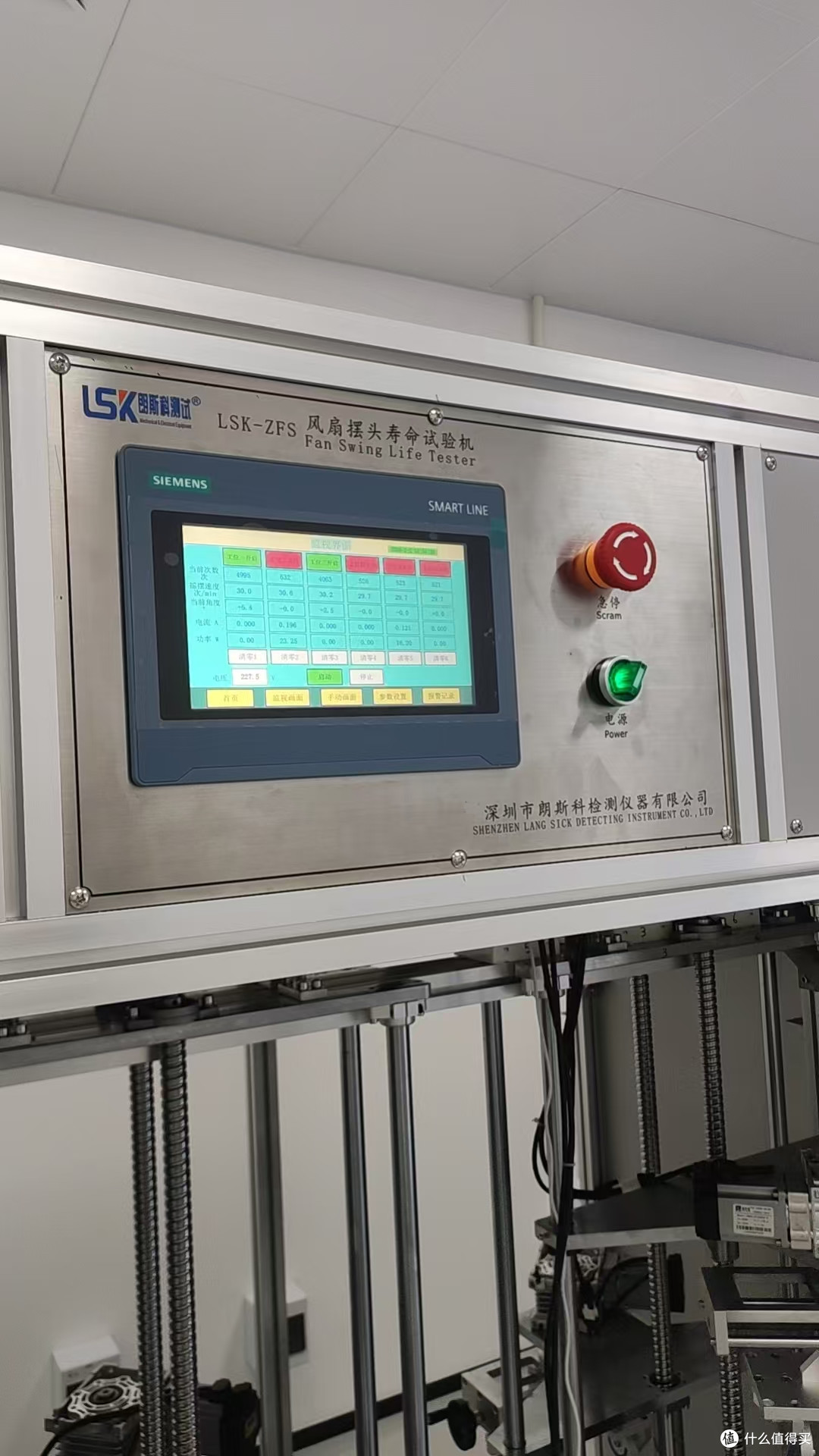

6. PLC + 触摸屏控制系统

• 参数可视化设置：摆角、摇摆速度、目标试验次数（0～100 万次）、通电 / 断电循环模式

• 实时显示：已摇摆次数、剩余次数、运行时长、电流曲线、故障代码

• 自动功能：到达设定次数停机、故障自动停机声光报警、数据存储导出

7. 安全防护组件

门控开关（开门立即停止摇摆）、过载保护、漏电保护、急停按钮、高温预警。
