小背板解决大问题:下压式散热器压弯主板的处理方案
创作立场声明:大家好,我是噩梦飘雷~
购买理由
最近闲极无聊,想给自己攒一台二奶机,把3570K+Z77配置的老电脑给更换掉。由于二奶机没有装独显的需求,所以准备尝试itx装机方案。
当年装黑群晖时,购入过两个下压式散热器,一个是利民的AXP90i,限高47mm:
现在黑群NAS上使用的就是这个散热器。
另一个是ID-COOLING的is30,高度30mm:
这俩散热器都属于典型的超薄下压式散热器,有一个共同的特点,散热器固定在主板上时候,只靠4颗螺丝紧固在主板上,并没有用来加固的背板,这一点就不如猫头鹰大方了。

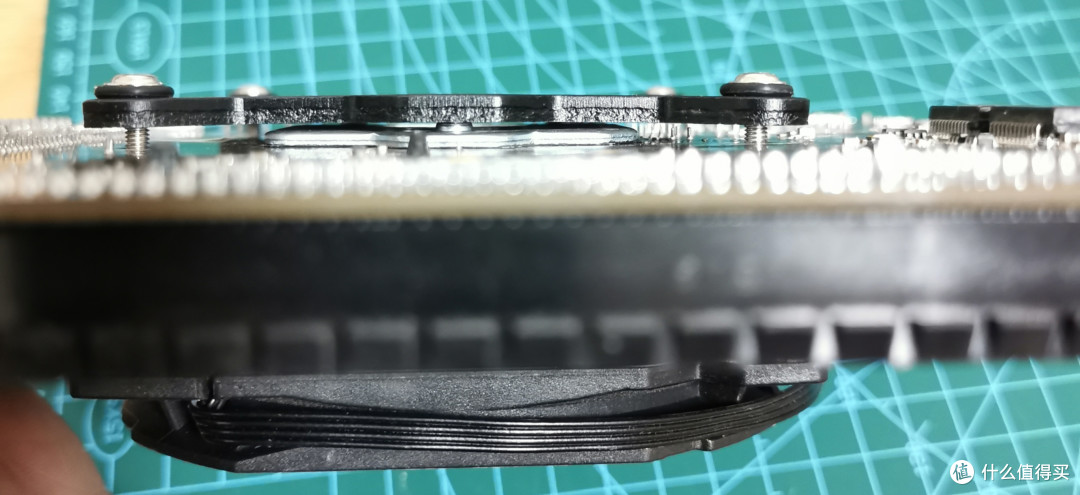

使用这种固定方法,如果固定螺丝拧的不紧,会担心散热器对CPU的压力不够,影响散热效果;如果螺丝拧的过紧,就会跟下图中我的NAS主板似的,散热器将主板明显压(顶)弯,严重的甚至可能导致主板损坏。
AXP90的散热效果比is30更好,这次决定把AXP90从NAS上拆下来安装到新的itx主机上,用is30来给NAS散热,反正NAS的CPU大多数时候都是闲置状态,G5500发热也不怎么厉害的样子。
由于以前吃了没有背板的亏,所以这次痛定思痛,决定给AXP90和is30都配上散热器背板,免得主板再次弯曲变形。
AXP90用的是利民新出的背板配件包:
id-cooling is30用的是淘宝小店的第三方is系列专用背板:
这家还有AXP90和其他散热器适用的背板,而且是分AMD和intel不同平台的。
1.is系列专用背板
这种第三方小店不给免邮费就很尴尬,而且快递速度好慢好慢。
开箱后就这俩部件,一块挺厚实的铝制背板,一袋4颗螺丝。
背板本体挺厚挺结实,这点要好评。
将AXP90拆下来的过程有点难,因为主板长期弯曲变形后已经将AXP90的螺丝卡紧了。
实测这个背板与AXP90的孔位也完美搭配,估计这家店里AXP90专用背板和is系列背板的区别就在搭配的螺丝上了,AXP90的背板配的是螺母,is系列的背板配的是螺丝。
安装很简单,将CPU涂上硅脂,然后正常对准主板上的固定孔位。
然后使用背板附赠的长螺丝,将散热器紧固就好。
需要注意的是,可能是由于成本或者技术的原因,背板四角没有向主板弯折的处理,所以此时这个背板的四角完全是悬空在CPU底座上的。
虽然没有大厂的弯折处理做工好,但是这种简单的结构有一个好处,可以避免和主板背面可能存在的元器件发生位置冲突,不会出现背板无法使用的情况。
有了背板以后就可以放心用螺丝刀拧紧螺丝了。此时如果拧的太紧的话,背板的四个角还是会因为拉力太大而发生一些弯曲变形,不过不要紧,我们只要保护主板本身不变形弯曲就好了。
上机后实测散热没问题,室温25度下,G5500待机温度不超过40度。
2.AXP90 背板配件包

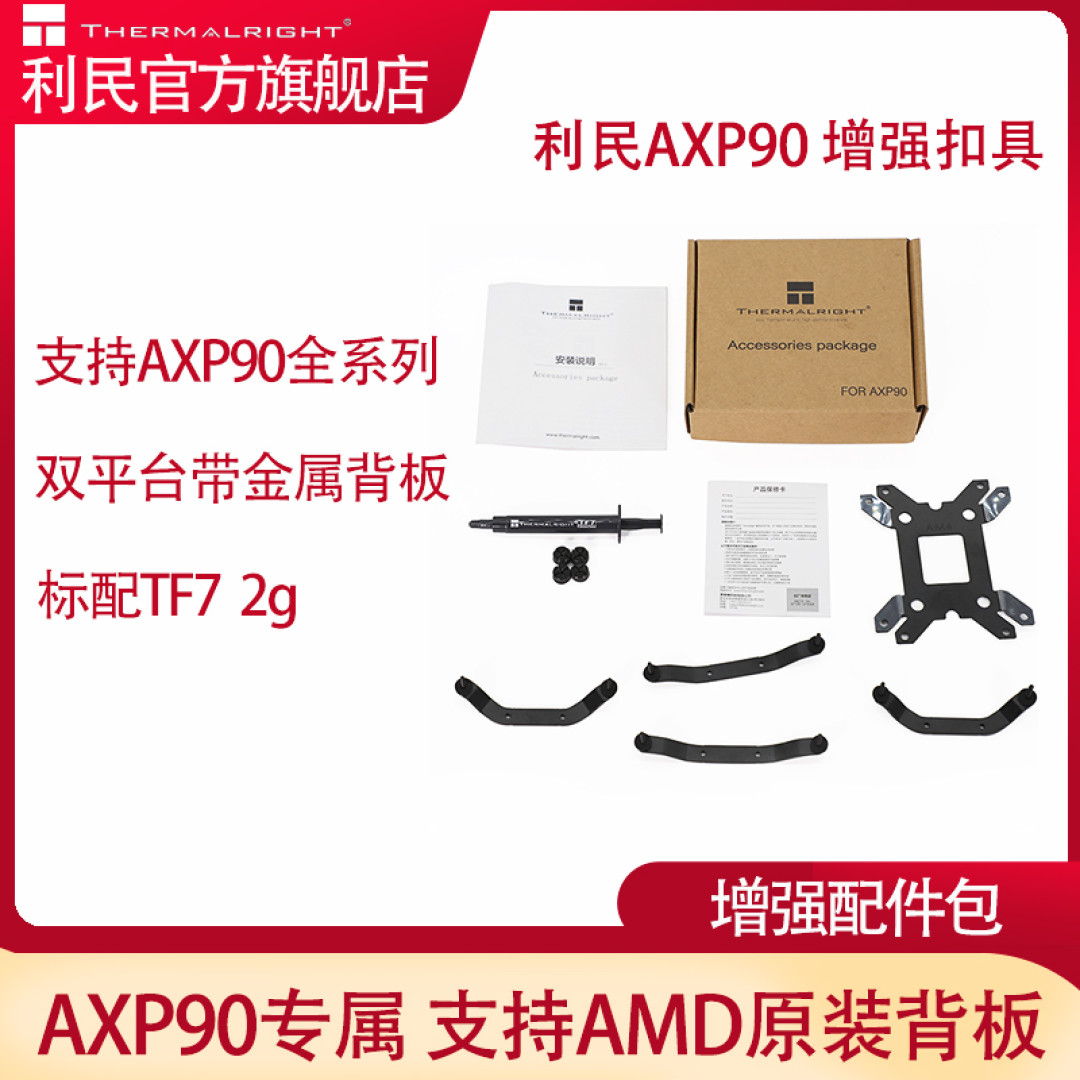

AXP90 背板配件包里的零件挺多,包含AMD和intel平台各一套扣具,A/i平台通用背板一个,利民TF7硅脂一支。利民官方店铺定价39.9,第三方店铺里35可以买到。
通用背板长这个样子,可以看到适配intel的115X平台时,背板的4个角是有向下弯折的处理的。这种处理可以使得背板更贴合主板。
AMD平台下是这样的:
不管在哪个平台上使用,与主板的接触面上都贴着塑料的绝缘材料。
与AXP90i原装的扣具对比,螺丝的长度高了许多,并且固定螺帽的厚度也比原装扣具厚。
扣具安装也很简单,拧下螺丝来重新固定就好。
将散热器的螺丝对准孔位插入主板后,结果发现了尴尬的情景:
七彩虹B460i这块主板在其中一个固定孔位旁边有个小电器元件……背板装不上……
不过方法总比困难多,我选择将背板翻转,这样背板上弯折的四个角就都翘起来了,完美避开那个障碍元件。
从这个角度可以看出,AXP90的这个原厂背板不如第三方的背板厚实,略微单薄了一些。
正常拧紧螺丝,背板还是会有点弯曲,不过没问题,散热器固定的很紧。
然而在上机的时候又出幺蛾子了……
将背板翻转后,背板加螺丝的厚度比主板铜柱的高度要高……导致主板无法安装到位。
于是我又灰溜溜的把背板拆掉换成原本的扣具了……
至此宣布AXP90安装原厂背板失败,下一步准备再去买个第三方背板试试……
总结
1.对于没有自带背板的下压式散热器,自行添置第三方背板可以有效规避主板被螺丝压弯的风险,强烈建议入手,但是在选购前建议提前了解加装背板的螺丝高度需要小于主板固定铜柱的高度。
2.想购买七彩虹B460i这块主板的朋友,请注意主板上其中一个螺丝孔位旁边有电器元件,影响背板贴合主板。
3.AXP90原厂配件包中的背板,在intel平台下会弯折贴合主板,选购时请注意螺丝孔周围有无元器件遮挡;另外有网友反映,在AMD平台上使用的话也存在背板螺丝较厚,进而与部分机箱主板铜柱高度冲突的情况。
建议大家在选购背板前观察下机箱铜柱的高度,避免跟我似的买来后发现用不了。
