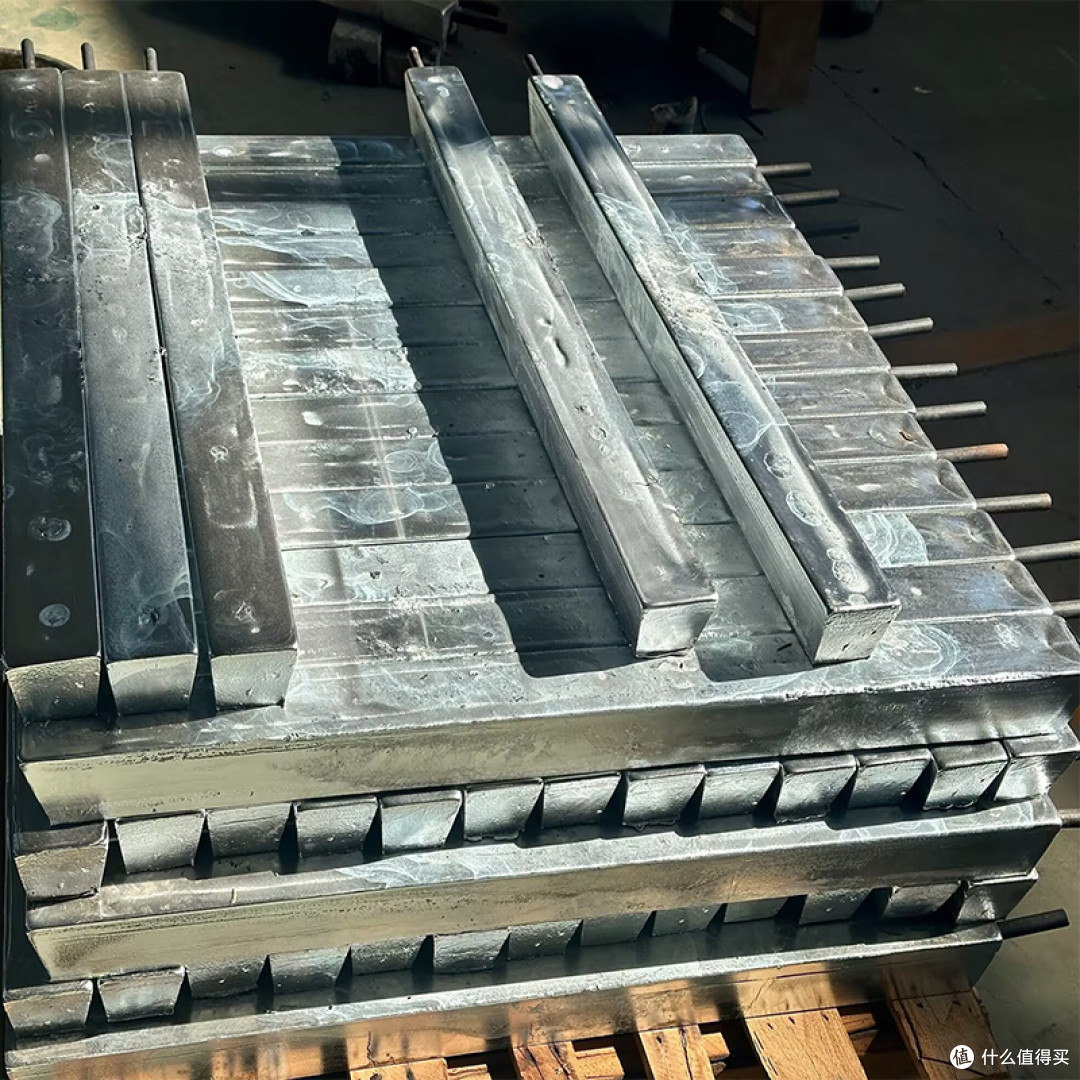

埋地水务管道阴极保护锌合金牺牲阳极（ZP-2）

ZP-2锌合金牺牲阳极是埋地水务管道阴极保护中高效、长寿命、安装便捷的可靠选择，尤其适用于土壤电阻率低、温度适宜的环境，如PCCP管道、城市供排水管线等场景。

一、核心特性

1.高效防腐

1.电负性高：开路电位达-1.10V（CSE标准），能优先腐蚀自身以保护基体金属，迅速产生足够电流抑制管道腐蚀。

2.电流效率高：土壤中≥65%（0.03mA/cm²条件下），海水中≥95%（3mA/cm²条件下），发电量0.74-0.78Ah/g，单位重量发电量是镁阳极的2/3倍。

3.理论电容量大：海水中780Ah/kg，土壤中530Ah/kg，消耗率低（海水中11.88kg/(A·Yr)，土壤中≤17.25kg/(A·Yr)），设计寿命可达20-30年。

2.长寿命与稳定性

1.自溶性小：反应过程中保持稳定，一般不会发生“过保护”现象，避免对管道造成损伤。

2.自动调节电流：能根据腐蚀环境变化（如海水温度、盐度）自动调节电流输出，确保防腐效果稳定。

3.安装便捷

1.预包装设计：标配3米长导电电缆和约50kg填包料（成分通常为石膏、膨润土等），减少现场填包料填充步骤，降低安装难度和成本。

2.规格适中：尺寸为1000×(65+75)×65mm，净重约32kg，毛重约33kg，便于搬运和安装。

4.环保安全

1.无毒无害：腐蚀产物符合环保要求，适用于饮用水系统，符合RoHS标准。

2.适用温度范围广：适用温度<49℃（避免晶间腐蚀及极性逆转），适应不同土壤环境和腐蚀条件。

二、应用场景

1.埋地水务管道

1.PCCP管道：保护钢筒免受土壤腐蚀，通过连接电缆与管道形成阴极保护系统，显著降低腐蚀速率。例如，某老旧铸铁管道采用ZP-2型33kg锌阳极预包装系统后，管道电位稳定在-0.85V（CSE），5年内无泄漏事故。

2.城市供排水管线：适用于长距离管道的均匀保护，通过间隔布置阳极（如每50-100米一组），平衡管道沿线的电位分布，避免传统涂层因破损导致的“大阴极-小阳极”加速腐蚀现象。

2.储罐防腐

1.保护储罐底部免受土壤腐蚀，与防腐涂层结合使用效果更佳。例如，炼油厂储油罐采用ZP-2型锌阳极与环氧煤沥青涂层结合后，罐底腐蚀深度<0.1mm/年，远低于未保护时的2mm/年。

3.其他金属结构

1.适用于桥梁钢结构、地铁隧道金属支架、铁路钢轨连接件等，防止潮湿或盐雾环境下的腐蚀，延长基础设施寿命。

三、安装要点

1.施工前期准备

1.材料验收：确认阳极合格证、引线完整性及填料居中，确保阳极质量符合标准，引线连接可靠。

2.管道表面预处理：打磨管道表面，去除油污、锈蚀、杂物，确保阳极与管道接触面清洁。

3.阳极定位与标记：根据设计图纸，在管道上划出阳极安装位置线，确保阳极间距均匀（通常3-10米，根据管道长度调整），阳极间距需≥3倍阳极长度，避免电流干扰。

2.阳极固定与连接

1.固定阳极：用角磨机打磨阳极底部和管道接触面，去除氧化层。临时固定阳极（如用磁铁或夹具），防止焊接时移位。

2.焊接引出线：将引出线一端与阳极顶部接线端子紧固连接，另一端剥线后与管道焊接。采用间断焊或塞焊，焊缝长度≥50mm，间距≤100mm，焊接电流控制在120-180A。

3.封闭电路焊接：焊接后清除焊渣，检查焊缝无气孔、裂纹。将阳极底部与管道周边焊接，形成封闭电路，避免间隙导致接触电阻过大。

3.检测与防护

1.绝缘电阻检测：焊接完成后，用绝缘电阻测试仪检测阳极与管道的绝缘电阻（应≥1MΩ）。

2.电位测试：使用参比电极（如饱和甘汞电极）测量管道对地电位，保护电位应达到-0.85~-1.05V（SCE）。若电位不达标，需调整阳极数量或位置。

3.防护处理：在阳极表面涂覆防腐涂层（如环氧树脂），减缓初期腐蚀；在阳极周围填充导电填料（如石墨粉），改善电流分布。

四、维护建议

1.定期检测

1.阳极消耗检测：每1-2年测量阳极剩余重量，剩余厚度<50%或电流不足时更换。

2.电位与电流检测：定期测量管道电位和阳极输出电流，确保保护效果稳定。

2.环境监控

1.检查土壤湿度及电阻率变化，必要时调整阳极布局。

2.清除阳极表面覆盖物，确保导电性。

3.更换策略

1.当阳极剩余重量≤初始重量的20%时，需更换新阳极。若电位无法达到保护要求，即使阳极未完全消耗，也需提前更换。

2.更换时切断旧阳极引出线，清除残留焊缝，按新阳极安装流程重新固定、焊接，并测试保护效果。
