极限拆解!小米12S Ultra主摄真有一英寸?
今年7月份,小米正式发布小米12S系列,包括小米12S、小米12S Pro和旗舰机小米12S Ultra。Ultra系列在小米的高端机型中主攻影像旗舰。
这次的新旗舰小米12S Ultra也确实在影像方面带来了更高的配置:一亿高像素、120×变焦技术、完整的一英寸主摄…… 据它采用了与索尼共同研发的全新IMX989一英寸大底传感器,实际比一英寸大了一些,达到了1.02英寸。

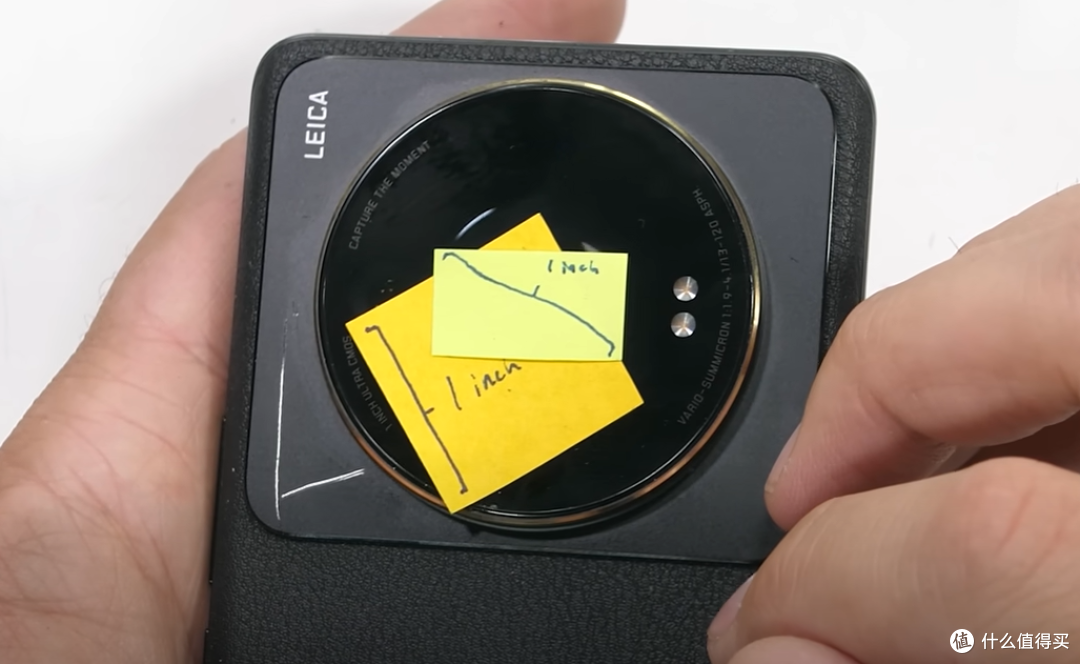

那一英寸有多大呢?这里我裁了两张尺寸对照纸片,如果以长宽来衡量,“一英寸”大概是这么大。
如果按对角线测量,那“一英寸”看起来就像这样。
开始拆机
现在我们对“一英寸”有物理概念了,那么小米的内部相机传感器是否能与我们设定的尺寸相匹配呢,最好的办法就是拆开看咯~

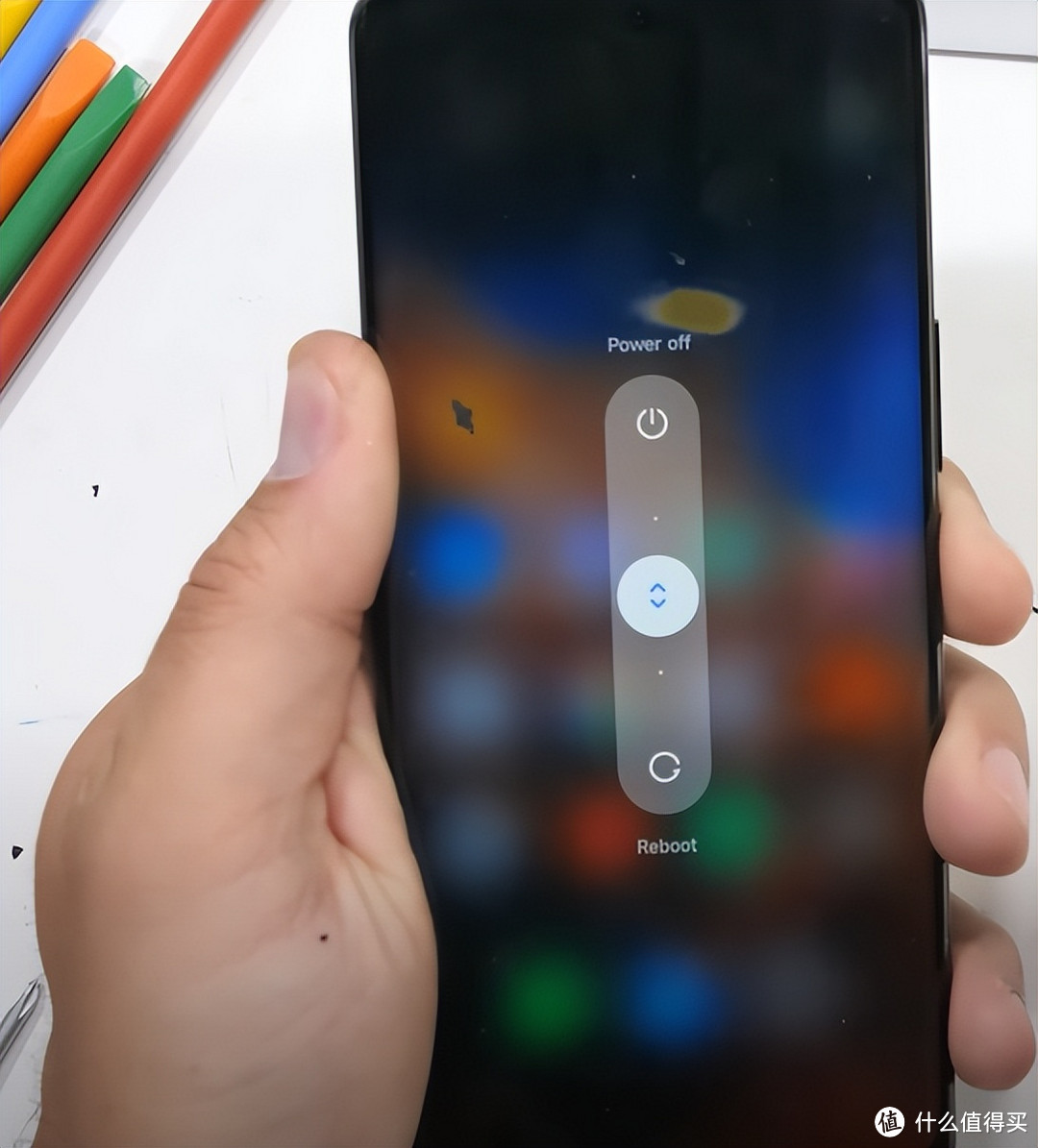

手机先关机
翻到背面,它的背板是有机硅素皮材质, 先热融背板粘合剂,再拿一把工具刀沿着手机背板缝隙撬,非常轻松就可以从手机上剥离下来。
掀开背板就可以看到三摄像模组。三个摄像头外部是在玻璃保护层下,主摄像头下就是传感器的位置,大概在中间偏左。

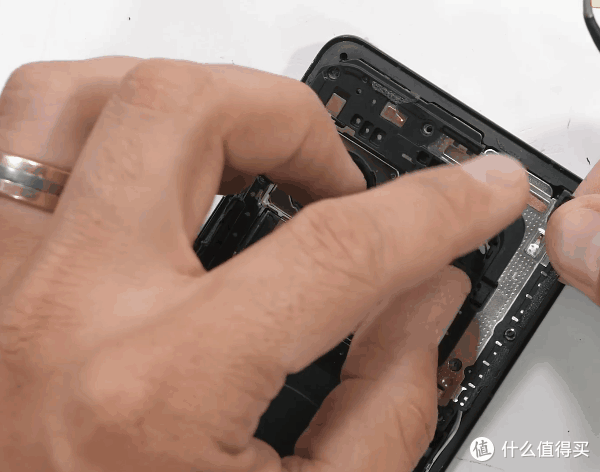

接下来,我们先要拧下摄像模组周围的10颗十字头螺钉。
然后,拆下闪光灯和光传感器色带。这样就可以把充电板取下来。
继续拆,这里可以看到标记为1和2的双电池插头。用一根扁头细棍撬开插头,释放插头连接的两根扩展带
然后来到最底部,拧开固定下层扬声器和底部保护塑料的七个螺丝。
打开看看,扬声器的尺寸没什么特别的,不过,作为旗舰产品,它也有自己的优势,比如扬声器小孔里的小白球可以放大声音。
tips:
声音的大小是由声波的振幅大小决定的,声波振幅越大,声音就越响亮。当扬声器接收到原始声音后,会把它转换成强弱不同的电流信号,然后通过电路放大器,把电流的整体强度变大,再输出到扬声器内部的纸盆或振膜上(也就是这里的小白球),通过改变它们的振动幅度,调节声音的大小。
回到手机上,刚刚扩展带的最下端是用作指纹识别的,把它抠开,再把卡槽拿出来,之后,我们就可以从手机的底部取出USB Type-C接口。

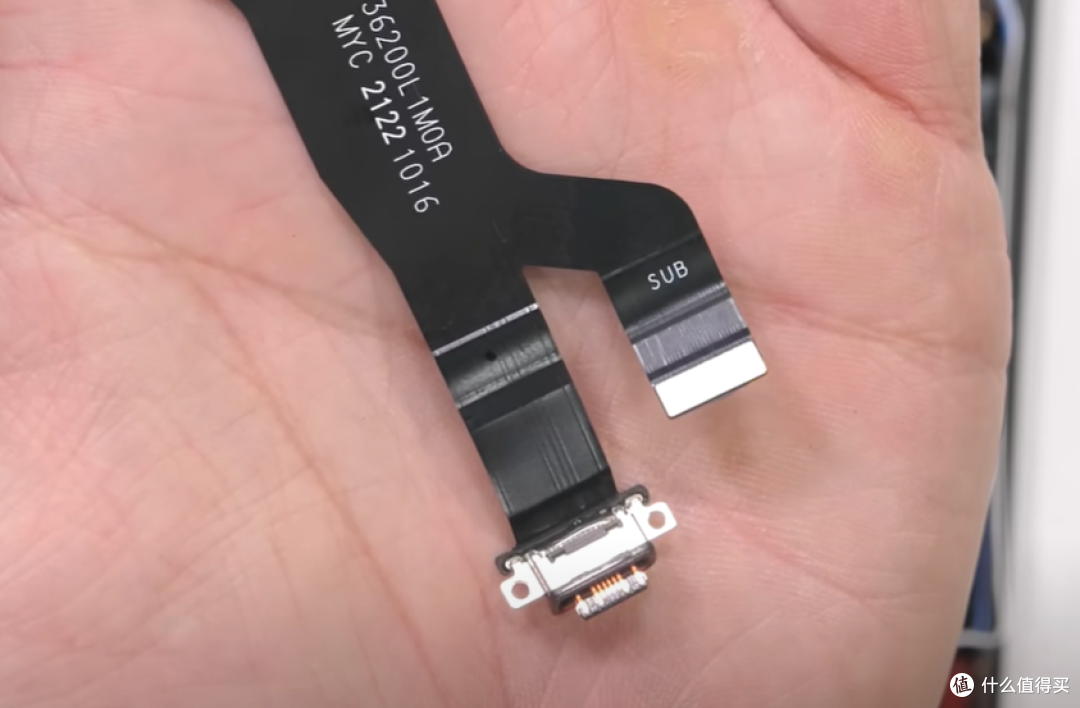

可以看到,这个Type-C接口没有焊接在手机上,独立安装,容易更换,插上后可实现67W有线快充,15分钟可充至50%。
手机底部剩下的部件是扬声器开口处的防水网屏,方形振动器马达,以及SIM卡开口处旁边的白色水渍指示贴纸。
电池很容易取出。不用撬,只需要轻轻拽下左边的橙色粘带。
小米的电池容量高达4860mAh,上面有两个插头,用于额外的快速充电速度。
现在来到最重要的部分——相机,先把小米12S Ultra主板上的几根信号线扒开。
然后,这里还有一个螺丝固定住摄像模组。

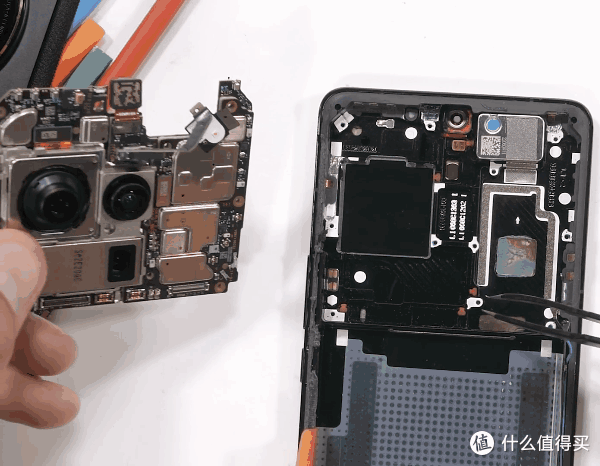

拧下后,就可以把整个摄像模组拿下来,下面是散热结构。散热板一直向下延伸到电池舱,这样就有足够的表面积通过手机前面的屏幕散热。
主板上的三个摄像头排列简单,有三条带状电缆将它们固定在一起,两条在主板前面,第三条绕在后面,夹在金属支架下面。
主板后面也很特别,处理器上有散热膏,上面覆着一块小铜板,以增强散热。

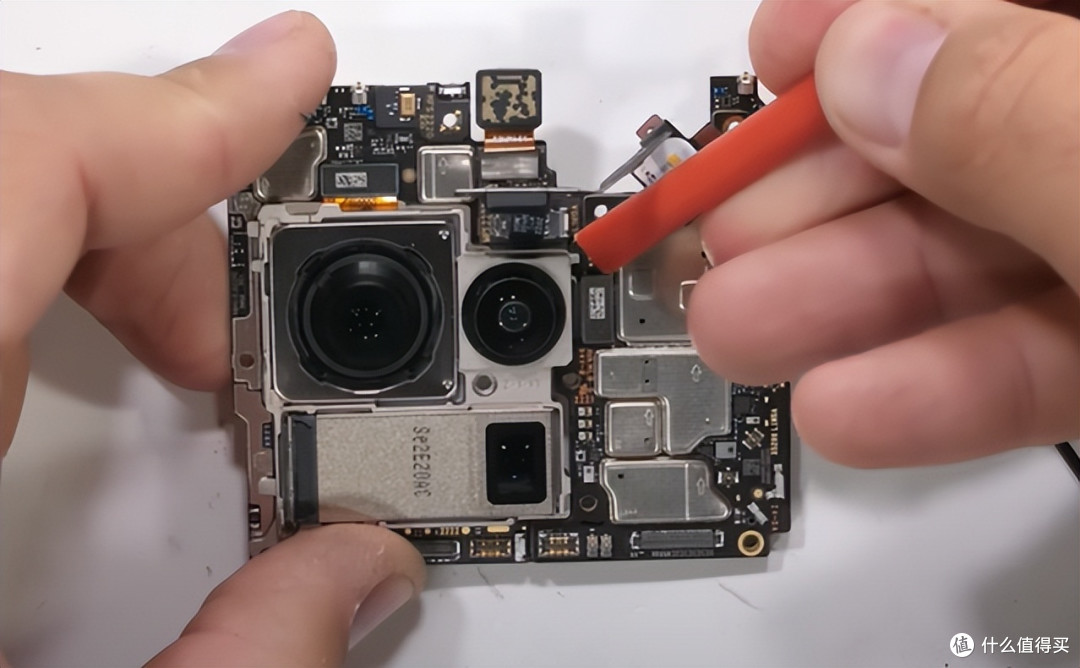

接着,还是用前面的工具刀把几个摄像头分开,据小米说,这个4800万像素的潜望式长焦镜头有OIS防抖功能。
潜望式长焦镜头跟潜望镜的原理基本相同,对光路进行折叠,在不增加手机厚度的同时,提高变焦能力,拍得更远。
撬开主摄像头背后的一英寸传感器,我们可以直接看到内部的镜头元件。不知道手机里的摄像头是不是玻璃元件制成的呢?纯粹出于好奇,刮一刮,看起来不是玻璃,而是塑料的。主摄像头有OIS光学防抖功能,应该是靠那些铜制电磁线圈与镶嵌在镜头元件两侧的固定磁铁相互作用实现的。

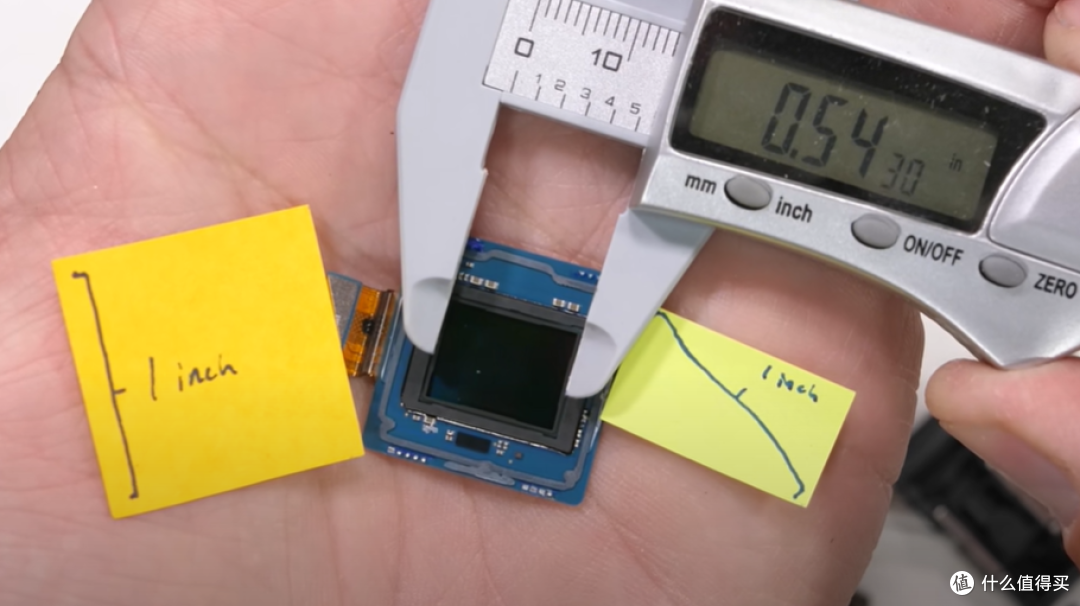

更大的传感器意味着更多光线,理论上可以产生更好的图像。那用我们最开始做的尺寸对照测量纸片来测量下。可以看到,不管是长宽,还是对角线都没有达到一英寸。

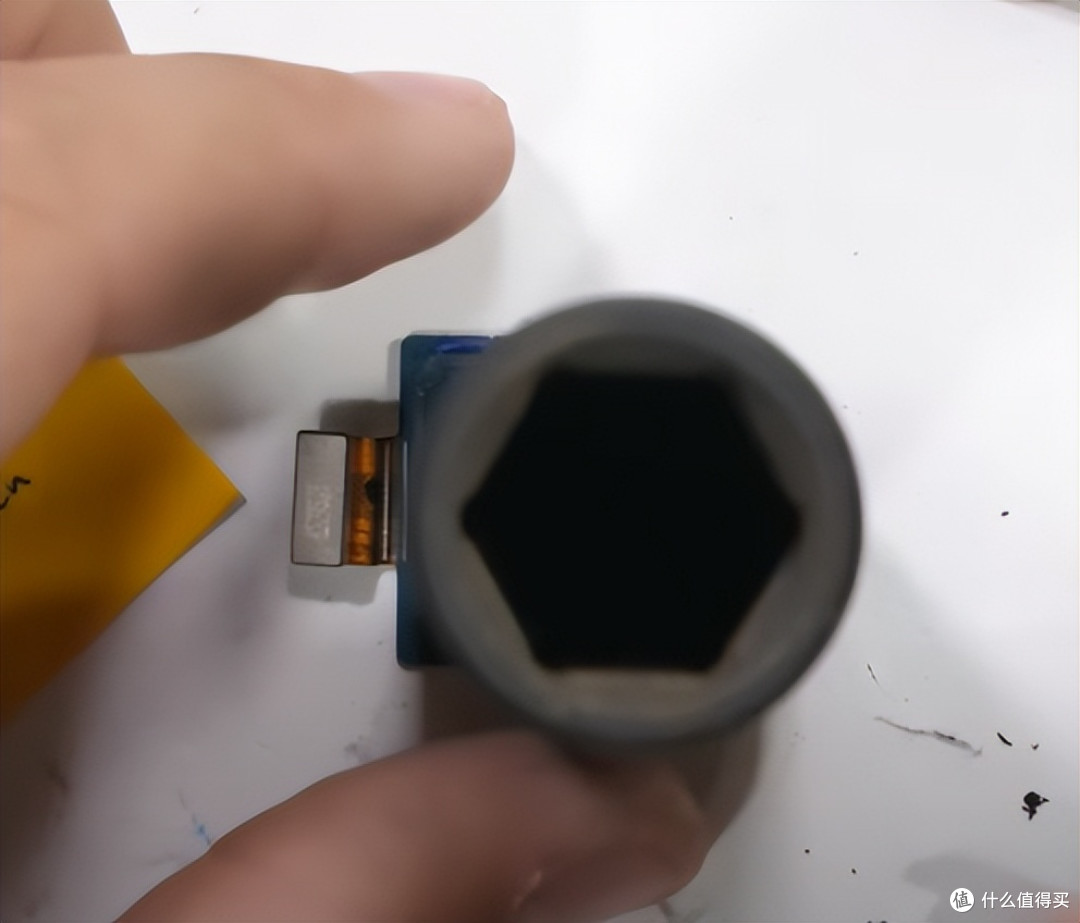

那小米说的“一英寸”到底存在吗?其实,当谈到摄影、摄像和图像传感器的尺寸时,一般不是指物理尺寸,而是关于传感器可以容纳的圆的尺寸,这种测量法是以前的老相机常用的测量标准。
那测量一下试试?果然!
好啦,传感器验证基本就到此结束了,但是有没有朋友好奇这手机重装回去还能用吗?首先,相机应该是没希望了,但比较惊喜的是,重装回去,手机还是可以打开。
作者声明本文无利益相关,欢迎值友理性交流,和谐讨论~
