黄昏鼓捣数码 篇一百六十八:步步有动图 这篇应该是值得买最详细的装机教程
大家好,我是黄昏百分百,之前的装机攻略受到了大家的喜爱,今天争取大家带来更为详细的装机教程,为了做这份攻略,装机的每一步我都拍摄了照片以及录制的动图。好了,废话不再多说,我们开车吧。
说在最前面
为了更加清晰的拍摄装机步骤,本篇装机教程前半部分将在机箱外进行,同时专门为新手及刚买硬件的朋友加入了试点亮过程,建议新手朋友们按照文章流程进行安装,有一定装机经验的朋友可以直接按照快捷步骤进行安装,附上两种装机步骤的表格供参考。
CPU的安装
CPU是整个电脑的大脑,所以肯定要第一个安装在主板上,Intel平台的CPU与AMD平台的CPU安装方法略有不同,我会分开讲:
intel CPU的安装

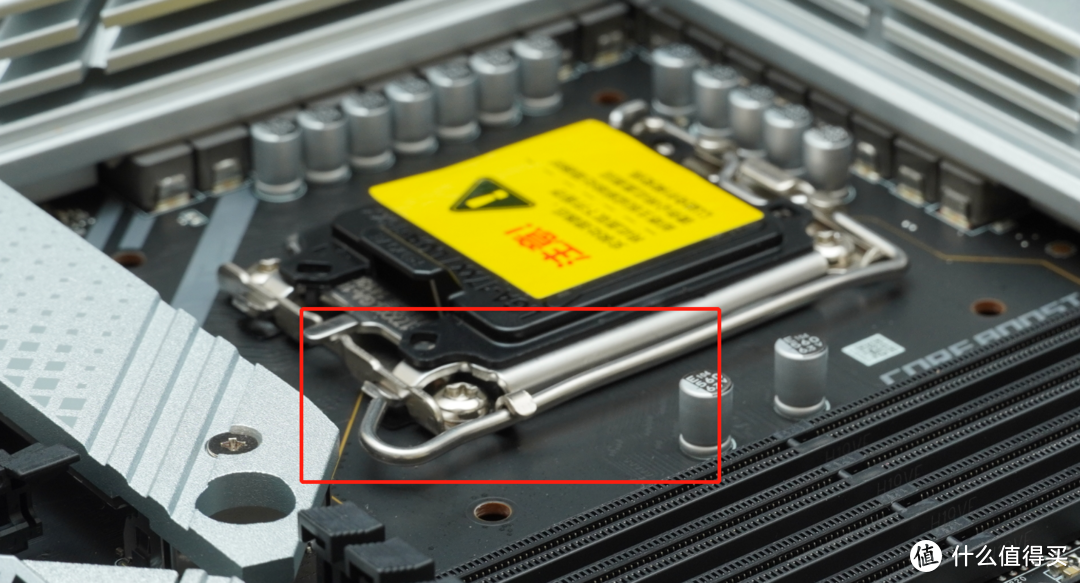

▲CPU插槽旁边有一根金属杆,轻微向右移动金属杆后将其抬起直到与主板垂直,并抬起CPU插槽保护盖。
紧接着通过防呆口找好安装CPU的正确方向:

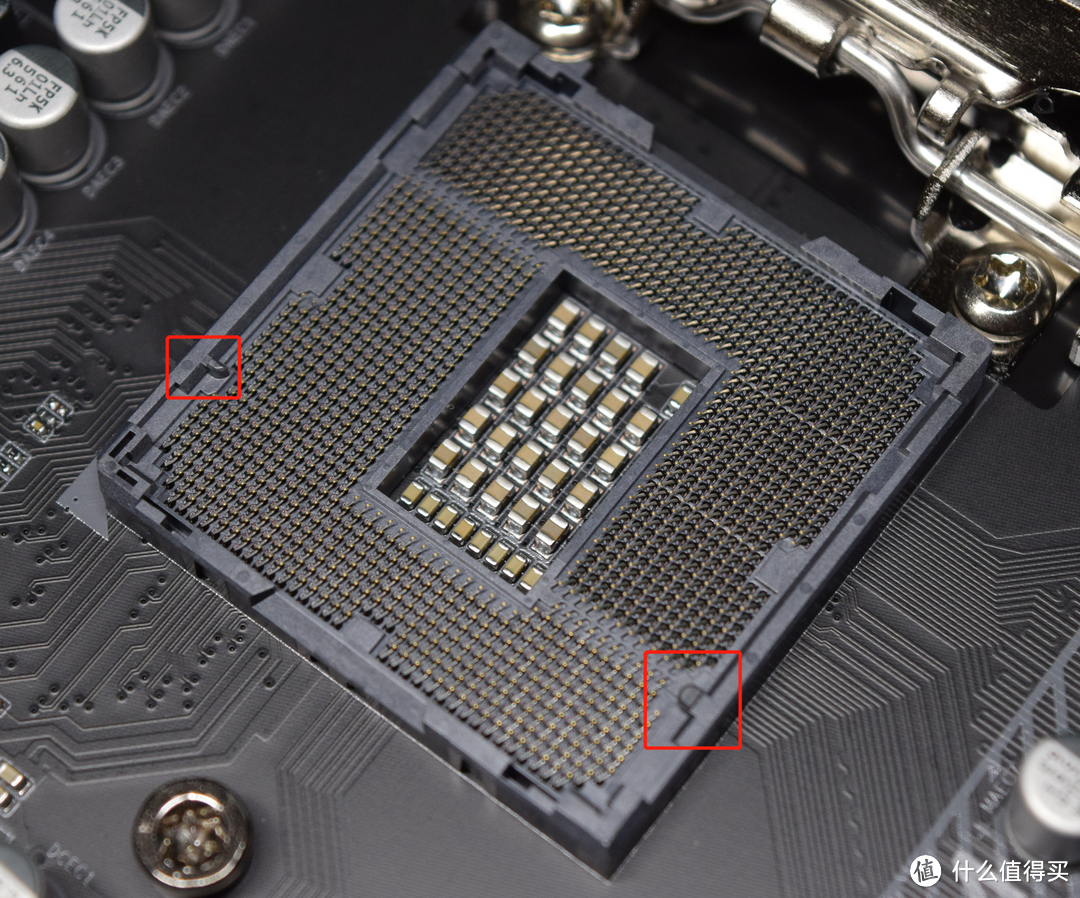

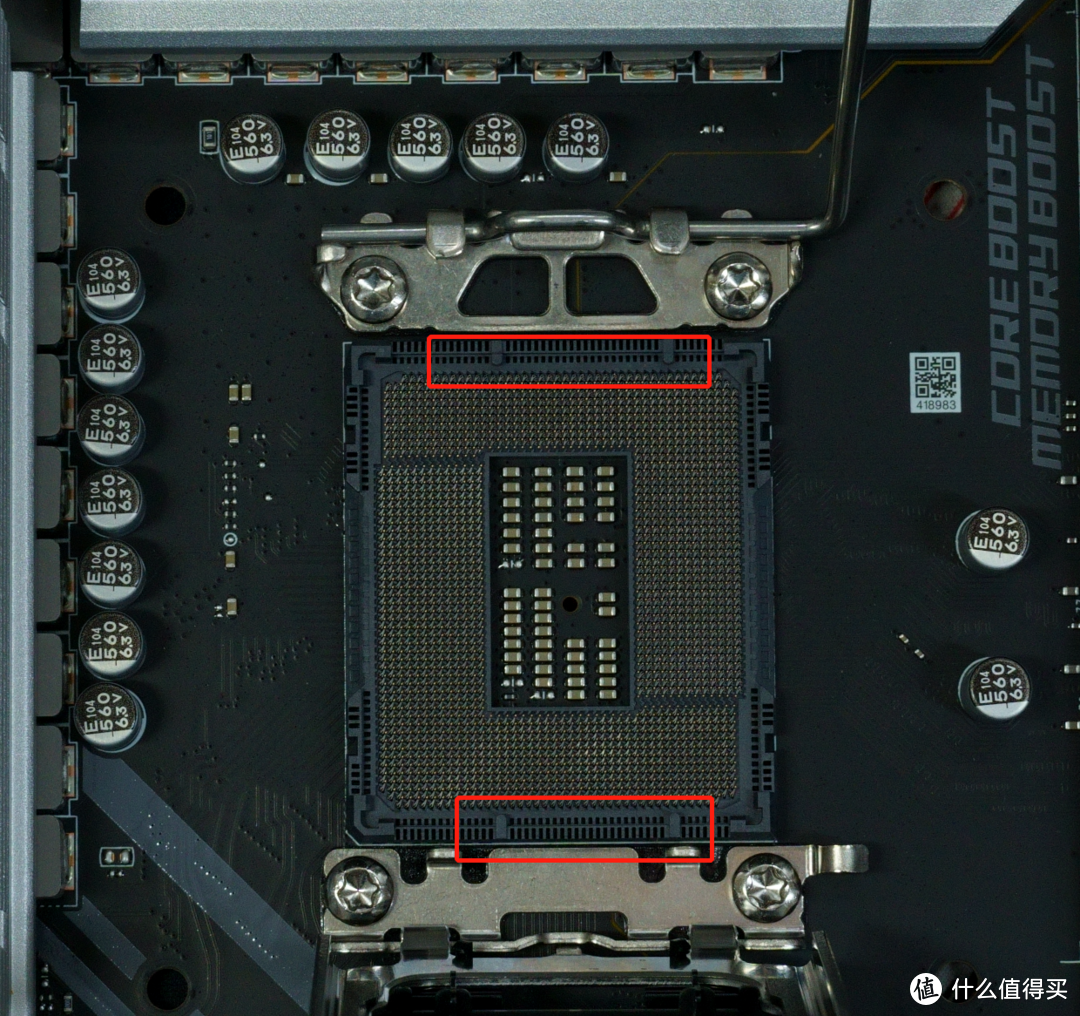

▲Intel的CPU会在两边有两个凹口,而对应的主板上则有两个圆柱,放入CPU的时候只要确保缺口顶在圆柱上就不会放反了。
▲采用Alder Lake架构的Intel第12代酷睿CPU由于针脚数上升到了1700个,所以体积有所增大,形状上也由之前的正方形变成了长方形,防呆口也在上下两侧。
▲而11代及之前的酷睿是正方形的,防呆口则在左右两侧。

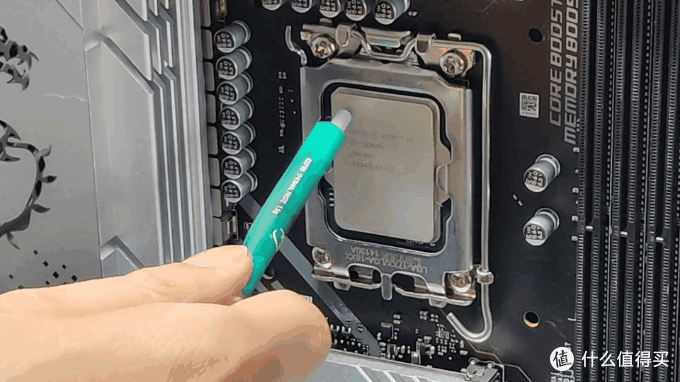

▲紧接着,将CPU正确放入的CPU插槽,将金属杆放下来,至此,CPU的安装就完成了。这个过程中,CPU插槽保护盖会自动脱落,请务必储藏好,未来如果主板需要返厂维修需要将其装好才能送修。
▲我们再来复习一遍intel CPU的安装过程,两张图是Intel原装散热器的安装方法,后面我们也会提及到。
至此,Intel平台的CPU就安装好了。
AMD CPU的安装
▲CPU插槽旁边有一根金属杆,轻微向右移动金属杆后将其抬起直到与主板垂直。

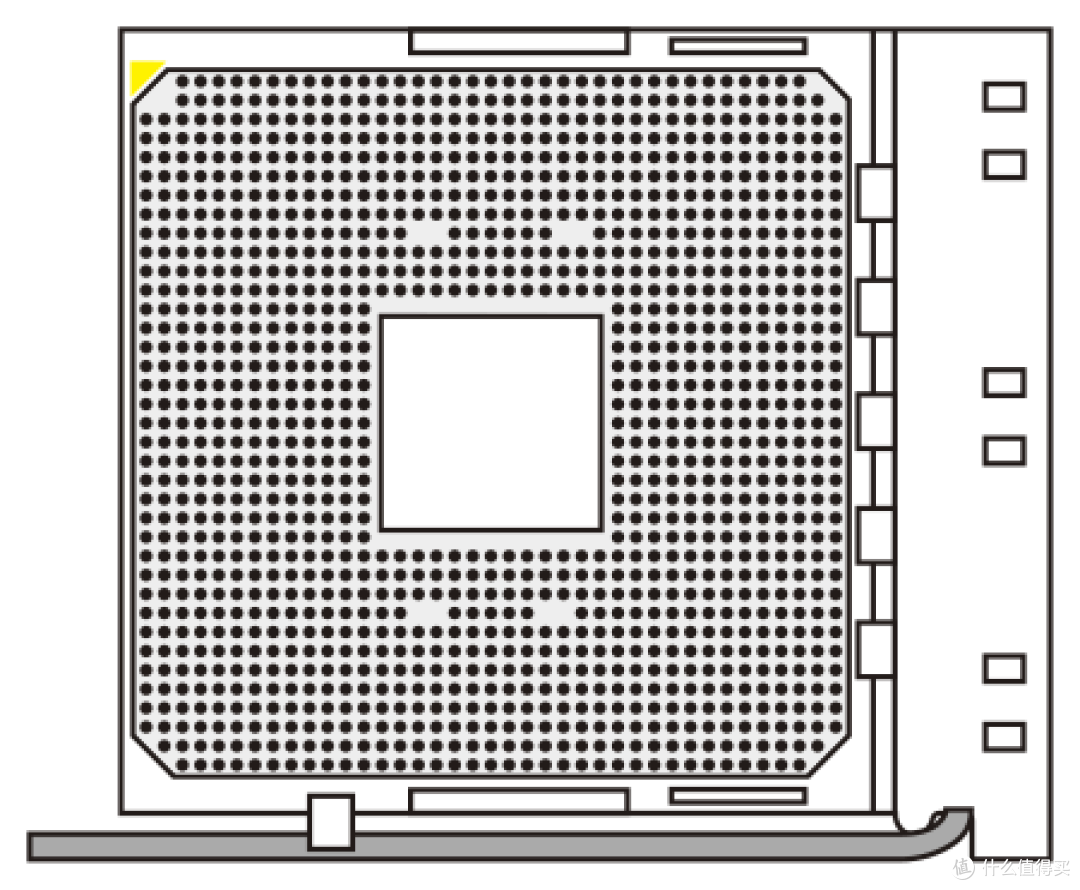

▲CPU的安装是由方向限制的,CPU插槽4个角的其中一个有小三角符号。
▲实拍图看不清没关系,来看一看这个。
▲而与之对应的,CPU其中一角也有一个小三角。
▲将CPU的小三角与主板CPU插槽的小三角对其,轻轻的将CPU放入插槽中,只要方向对,轻轻一滑就进去了,切忌大力出奇迹。然后再将金属杆放下来,至此,CPU的安装就完成了。
内存条的安装

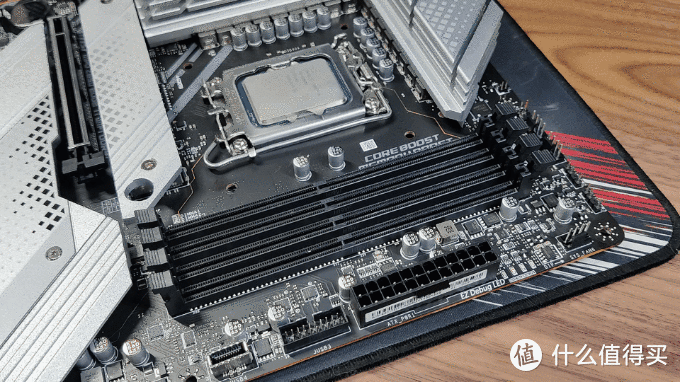

▲内存插槽上有卡扣,轻轻打开卡扣,部分主板只需要打开一边的卡扣,而另一部分主板需要打开两边的卡扣,这个视主板而定。
以4个内存槽的主板为例,2,4位为优先插槽,拥有更高的超频能力,一般能高出2%左右。所以如果只有一个内存,请插在第二位,两根则插在2,4位。官方不建议插3根内存条,可能会出莫名其妙的问题。同时,请注意内存插槽的防呆口(红框处),是通过这个来确定内存的安装方向的。
▲内存条上也有与之对应的防呆口。

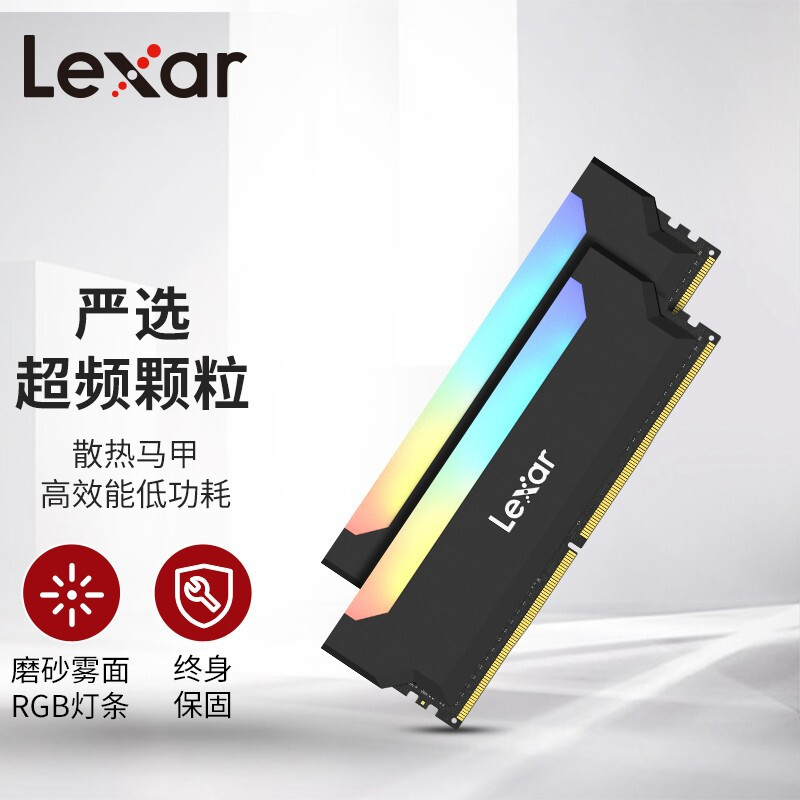

这次用的是雷克沙Hades RGB 3600内存条,RGB灯条采用全新8颗灯珠方案,灯光均匀又璀璨,支持XMP2.0一键超频技术,也同时支持4大主板神光同步,兼容AMD与INTEL平台,轻松拓展升级,拒绝内存短板。
▲将内存条的防呆口与主板上的防呆口对齐,稍微用力的内存插入,直到听到咔的一声,内存槽卡扣归位,则内存安装完毕。
注意防呆口防呆不防傻,稍微用力如果还插不进去则请拿起内存再次确认方向没有错,切忌大力出奇迹。DDR5内存虽然防呆口在中间,不过插反了依旧是插不进去的,所以如果稍微用力依旧插不进去,请先换一个方向试试。
M2接口SSD及其散热片的安装

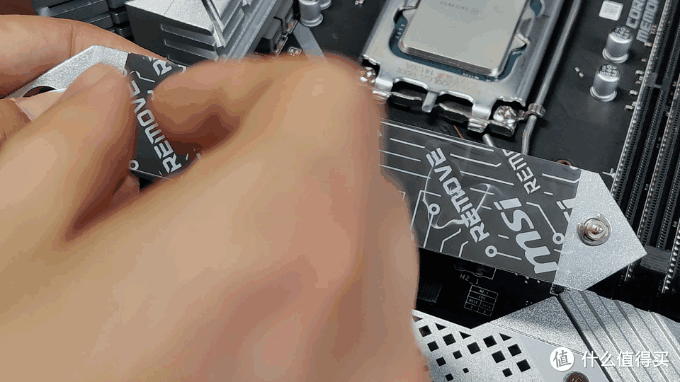

▲如果主板的M2硬盘位有配套的散热板,用螺丝刀打开螺丝,取下散热板放在干净处保存。
▲取下散热片后,找到用于固定SSD用的螺丝钉,并将其取下放好。

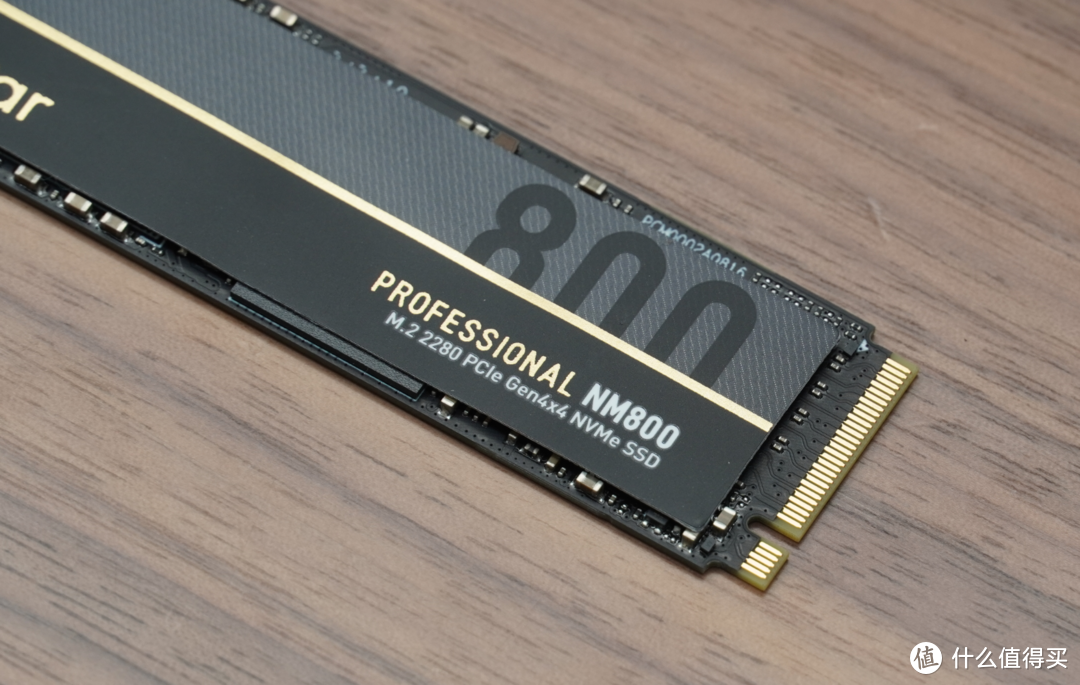

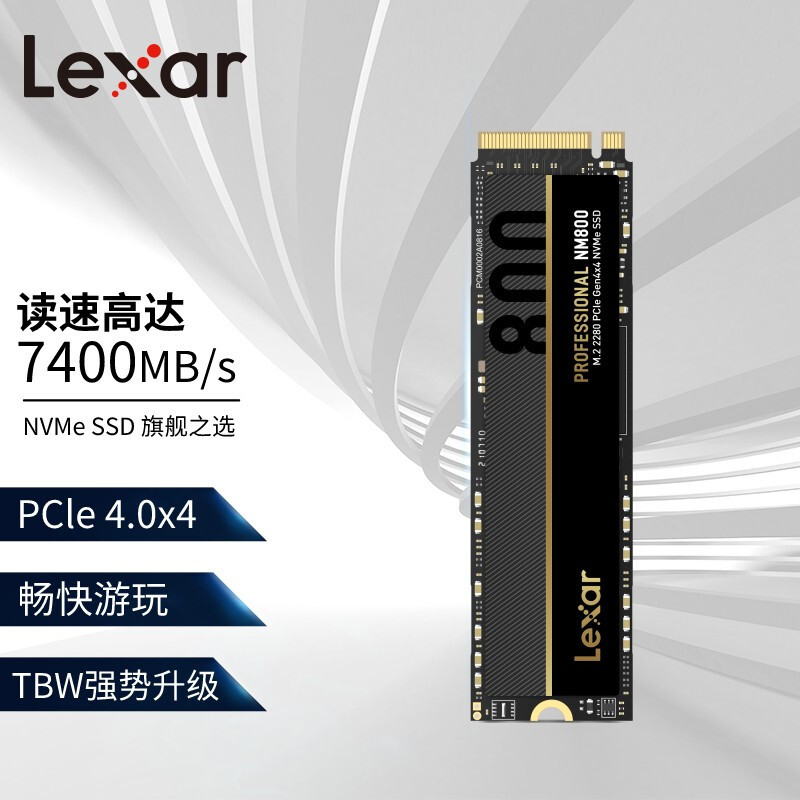

▲这次用的是雷克沙的NM800做演示,雷克沙NM800算是PCIe 4.0 SSD的顶配型号,其采用NVMe 1.4协议,顺序读取7400MB/s,顺序写入同样高达5800MB/s,功耗与发热也更低。
▲主板上的M.2接口与M.2 SSD均配有防呆口,现在新的M2 SSD基本都是M key的,插入之前拿SSD与其比较下便可以知道是否匹配。

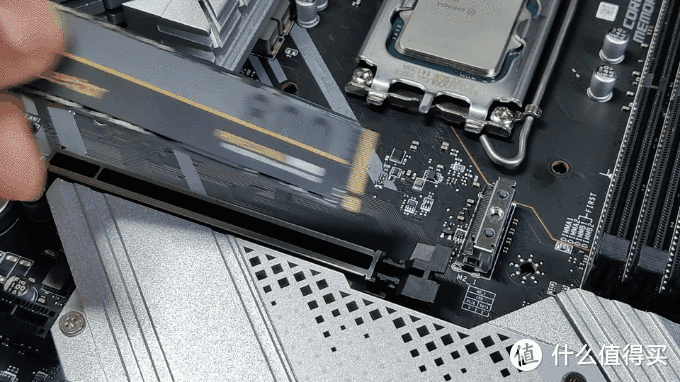

▲将SSD卡的缺口对准主板上SSD插槽的防呆口对齐,以大约45度角轻轻插进去,紧接着用之前取下的螺丝将SSD固定牢固。

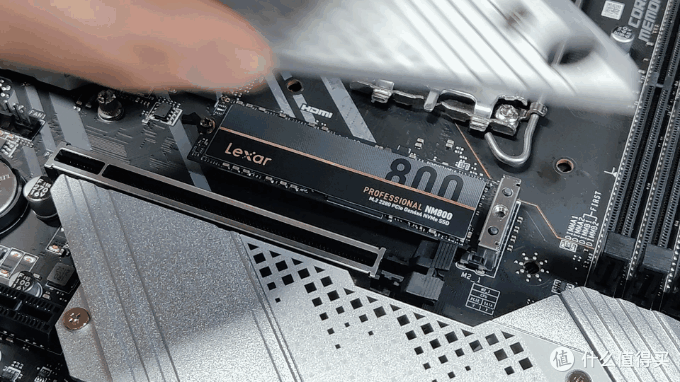

▲散热片都会有预至的导热贴的,揭下M.2 SSD散热一般主板自带的SSD导热贴上的塑料膜。
对齐螺丝孔后将散热片贴到SSD上面就好了,放上去的时候轻轻按一按,以保证接触效果。最后再用螺丝钉将SSD散热片重新固定回去就好了。
显卡的安装
显卡的安装一般分为两种,一种方式是将显卡直接插在主板的PCIe接口上,本文就是用的这种方式。另外一种则是通过PCIe转接线与主板间接链接,这种方式主要用在显卡竖置时使用,或者在小钢炮机箱装机时使用,这个以后有机会再说。
▲家境贫寒,拿不出RTX 3090Ti什么的高端显卡做演示,只能拿这款七彩虹的旗舰 iGame GeFore RTX3080 Vulcan OC进行演示了,可自定义内容的屏幕与带有RGB LOGO的“灵视背板”使这款显卡的外观十分炫酷,性能也非常强大。另外,这款显卡是不锁算力的。

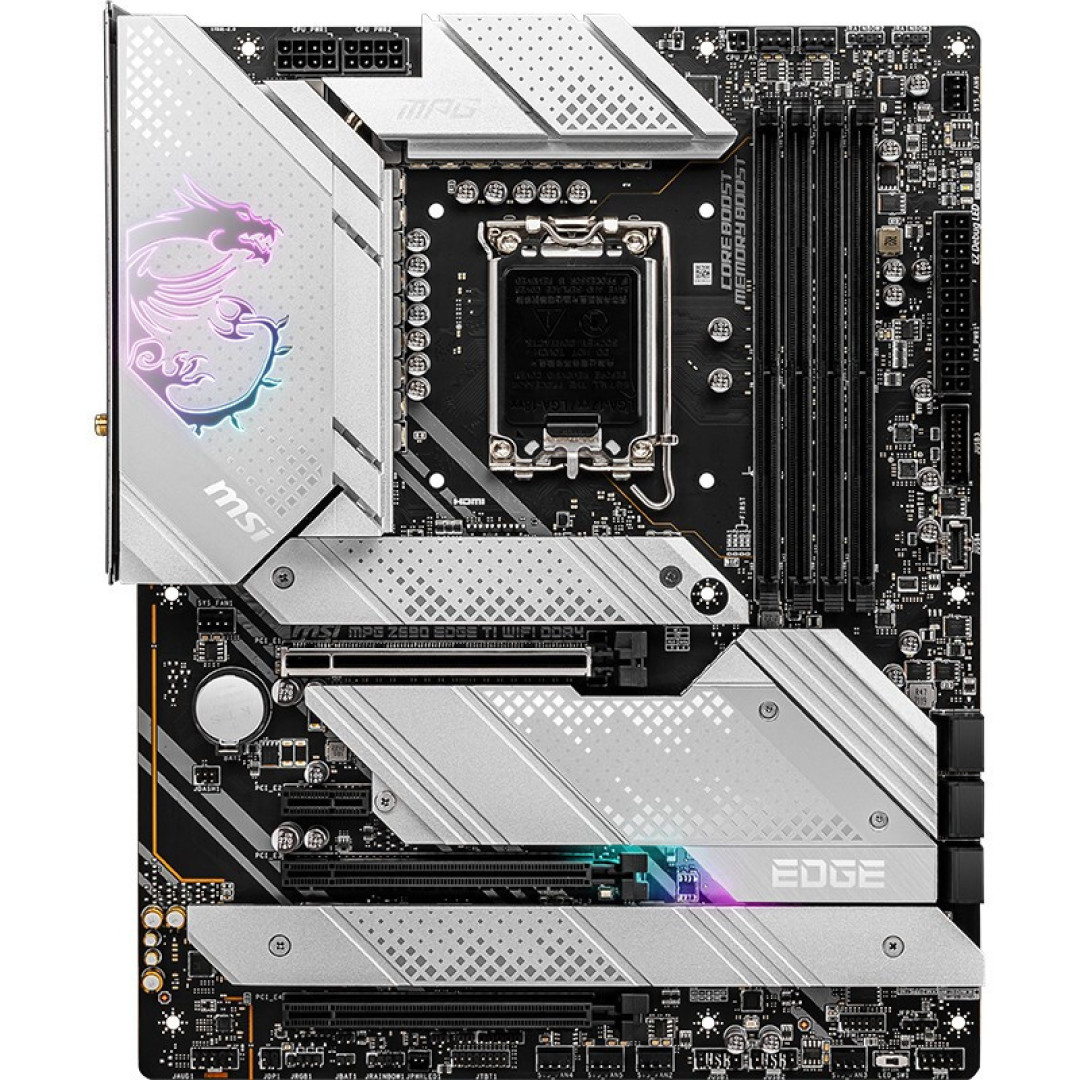

▲主板可能会有一个以上的PCIe接口,一般来说,只会有一个最高速的PCIe接口,以我这一款微星的Z690 EDGE TI DDR4 刀锋钛主板就拥有3个可直插显卡的PCIe接口与一个插扩展卡的短PCIe接口。

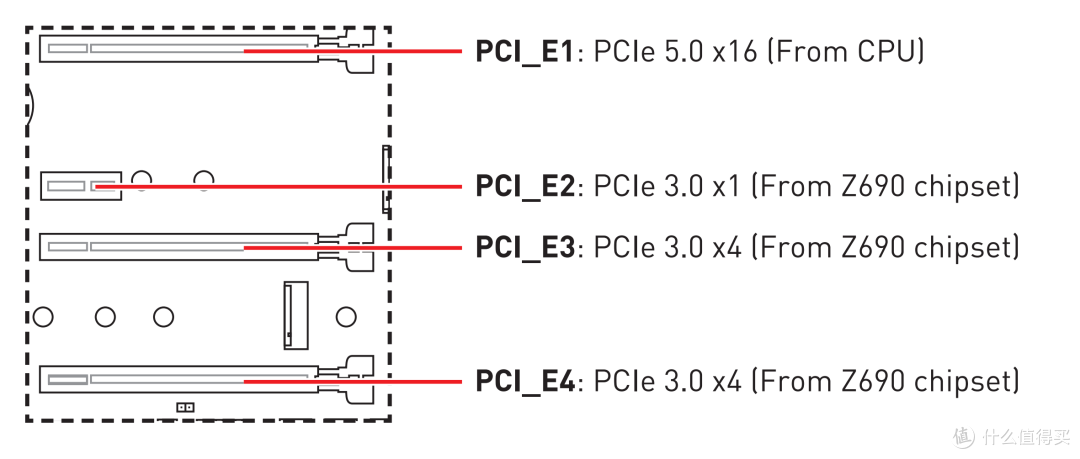

▲几个PCIe接口的带宽与速度有所不同,不过绝大多数主板均遵循着离CPU越近,带宽就越高的定则,所以没有特殊原因,显卡无脑插靠CPU最近的就好了。

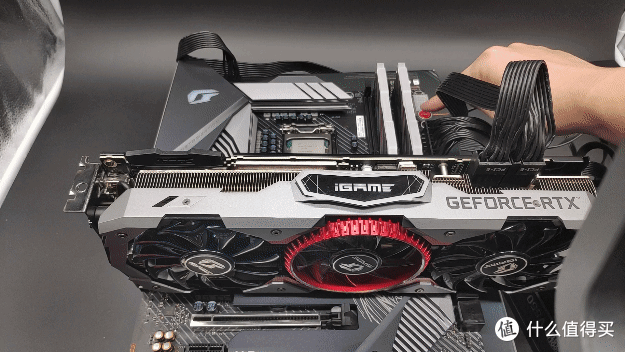

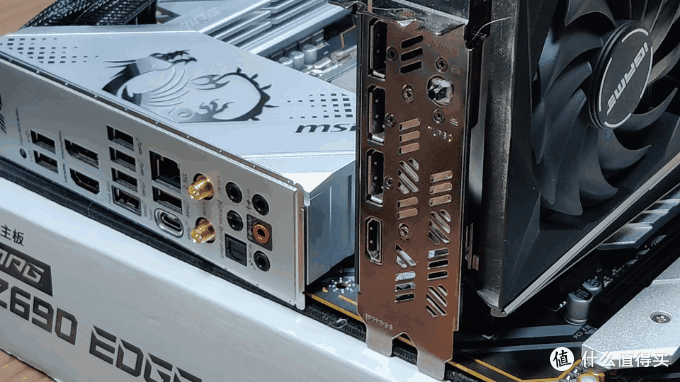

▲显卡的安装和内存的安装难度差不多。PCIe接口本就有防呆口,且显卡的输出接口毋庸置疑的要朝向机箱外面,所以基本不会安错。简单来讲,将显卡上的缺口与防呆口对准插下去,听到啪的一声,就已经插好了,主要插入的时候要直上直下,避免损坏PCIe插槽或显卡金手指。
至此,除电源外所有的重要硬件都安装完成了。
电源的安装
个人建议是在将主板安装进机箱之前,先将主板上的各硬件的供电连接好,并进行一次试点亮,这样,可以提前排除因硬件损坏或接触不良导致的问题,从而避免将所有硬件安装进主板后还需拆出来排除问题的窘况发生。所以,我将电源的安装放在了主板的安装之前。
电源按接口类型主要分为全模组电源,非模组电源,以及介于两者之间的半模组电源。全模组电源最大的好处就是线材用哪个插哪个,减少了多余的供电线材,从而做到理线的简洁。而非模组电源的优点则是。。。便宜。。。这个就见仁见智了,另外电源由电源转换率分可以分成白牌,铜牌,银牌,金牌,白金等,越往上电源的转换效率越高,当然,这部分不是本文的重点。
▲本次装机电源采用的是安钛克的HCG HIGH CURRENT GAMER 1000 金牌全模组电源,十年换新。以组一台电脑用5年这么算,HCG 1000也足够换到下一台电脑上继续使用,算是名副其实的传家宝系列。

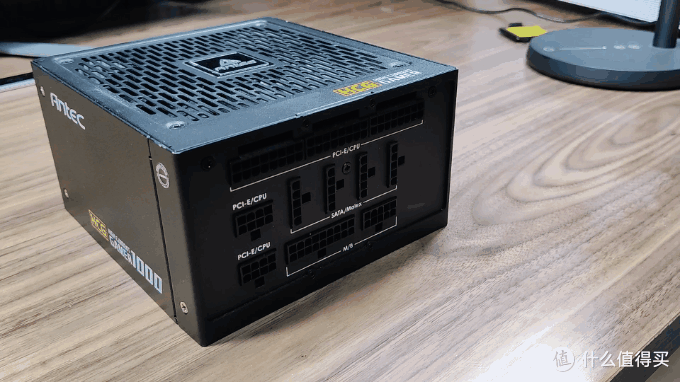

▲HCG1000是一款全模组电源,这款电源的接口中,M/B为主板接口,采用18+10PIN供电;PCI-E/CPU接口共有8组,可以满足多显卡交火或双CPU服务器主板用户的供电需求;SATA/Molex接口共有4组,能够满足挂载N块硬盘的个人数据中心的接口需求。1000W的供电也足够满足12900K与RTX3080两只电老虎使用。
▲将需要安装的电源线插入对应的插槽,因为不同的接口的Pin数不同以及接口上方有卡扣,所以不需要担心插错。一般来说,电脑必须的电源接口只有主板供电以及CPU供电,如果有独立显卡则需要连接显卡供电,如果有SATA口的硬盘则需要SATA供电。
▲翻看主板的说明书,可以清晰的找到主板上的供电接口。比如我这款主板,左上角的两个12V 8Pin接口分别是CPU的主供电以及CPU的辅助供电,内存右侧的24Pin接口为主板供电。

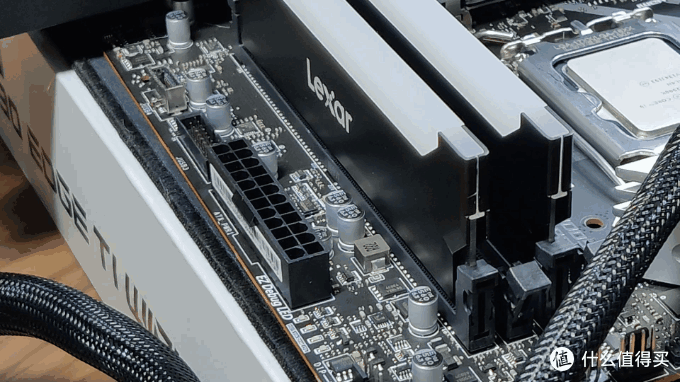

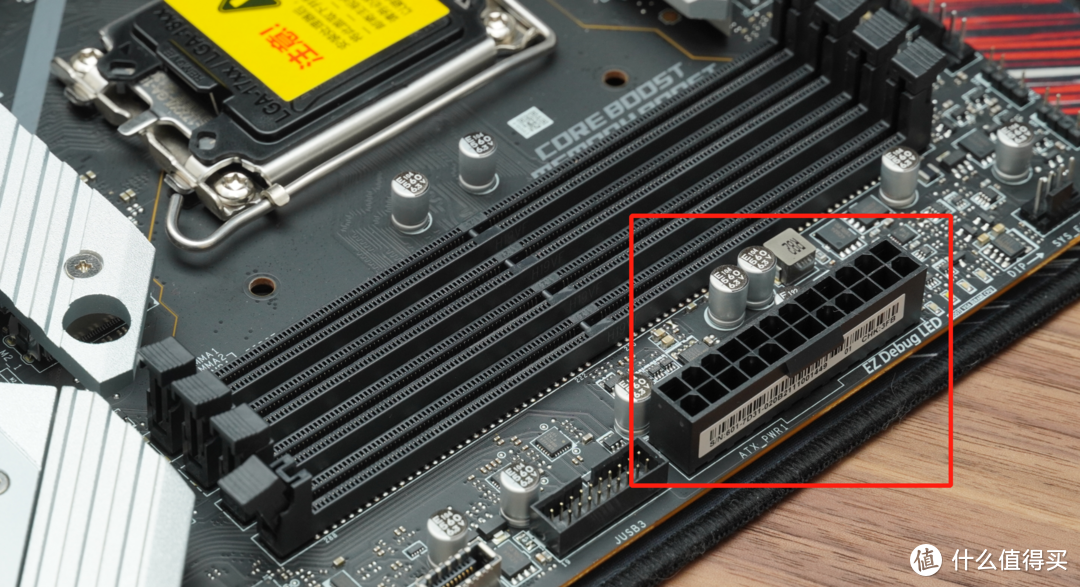

▲将24Pin的主板电源线插入内存右侧的24Pin接口。

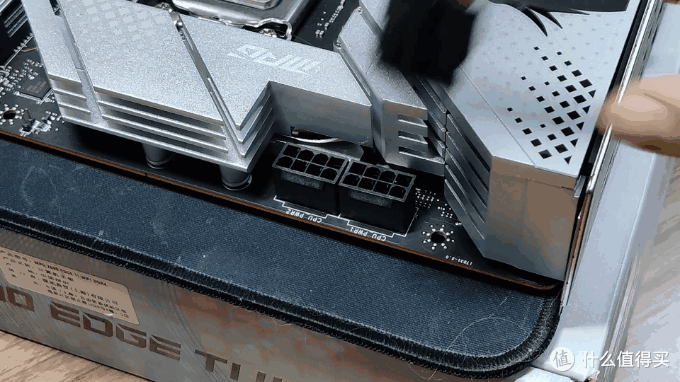

▲将两个4Pin的电源线插入主板左上角的8Pin接口,如果电源接口够用,建议将CPU辅助供电也插满,这样可以为为CPU提供足够的电力以供超频。

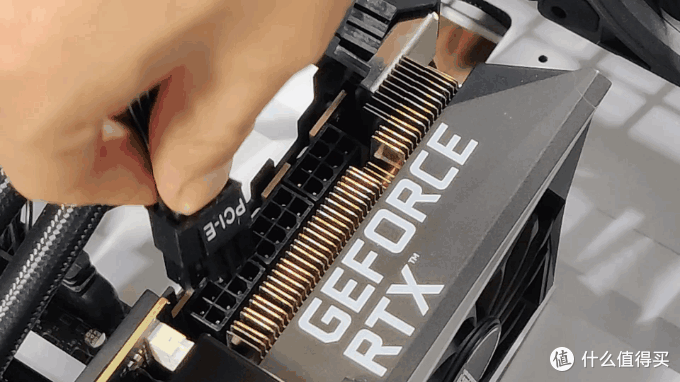

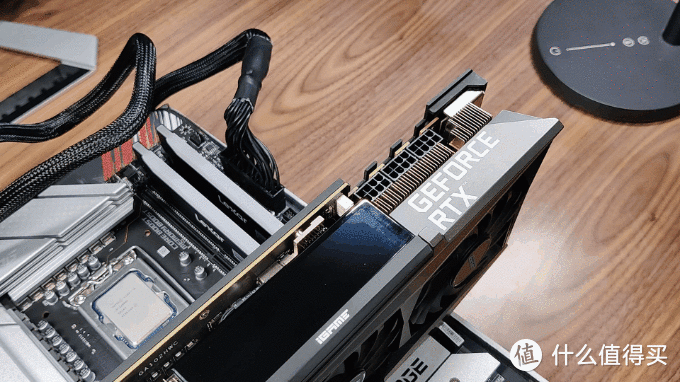

▲将显卡电源线插入显卡上的供电接口,一般显卡的电源线为(6+2)PIN供电,因为我的这款显卡属于具有一键超频的高端显卡,所以采用的是两组(6+2)PIN供电,将其插满就好了。
连接显示器
▲如果使用独立显卡的朋友,请将显示器与独立显卡相连接,不要插主板上的口,这样显卡性能是最好的。
▲而如果是使用核显的朋友就没得选了,插主板上的视频接口吧。
试点亮(选做)
做试点亮的目的只是在将所有硬件装进机箱,并确认可以点亮安装系统,这样就可以提前排除因硬件损坏或接触不良导致的问题,从而避免将所有硬件安装进主板后还需拆出来排除问题的窘况发生。所以此步完全是选做的,如果时间有限或者十分确认硬件以及自己的安装手艺没问题的话,完全可以跳过不做。
试点亮原理很简单,通过导体短接主板上的PWR_ON针脚从而启动计算机:
▲首先我们把电源自带的祖传电饭锅线插在电源背面的3 PIN接口上。
▲在主板上的与机箱链接的针脚处找到负责连接开机键的两根PWR_ON针脚,用螺丝刀等导体触碰一下。
▲用螺丝刀或其他导体短接两根PWR_ON针脚后则可以开机。开机后将螺丝刀短接两根PWR_ON针脚并保持一会,则可以关机。只要确认显示器上有画面显示,则试点亮成功了,在这一时间点,电脑还没装系统,所以进不去系统是正常现象,只要显示器上有信号就可以确认硬件正常,可以关机了。
如果电脑无法正常开机,则需要检查一下内存是否插紧,显卡是否插紧等,进行逐一的故障排除。如果电脑正常开机,则试点亮步骤完成,只需要将电源线从主板显卡上取下,并将显卡拆下,就可以进行最后一步,将所有硬件安装进机箱了。

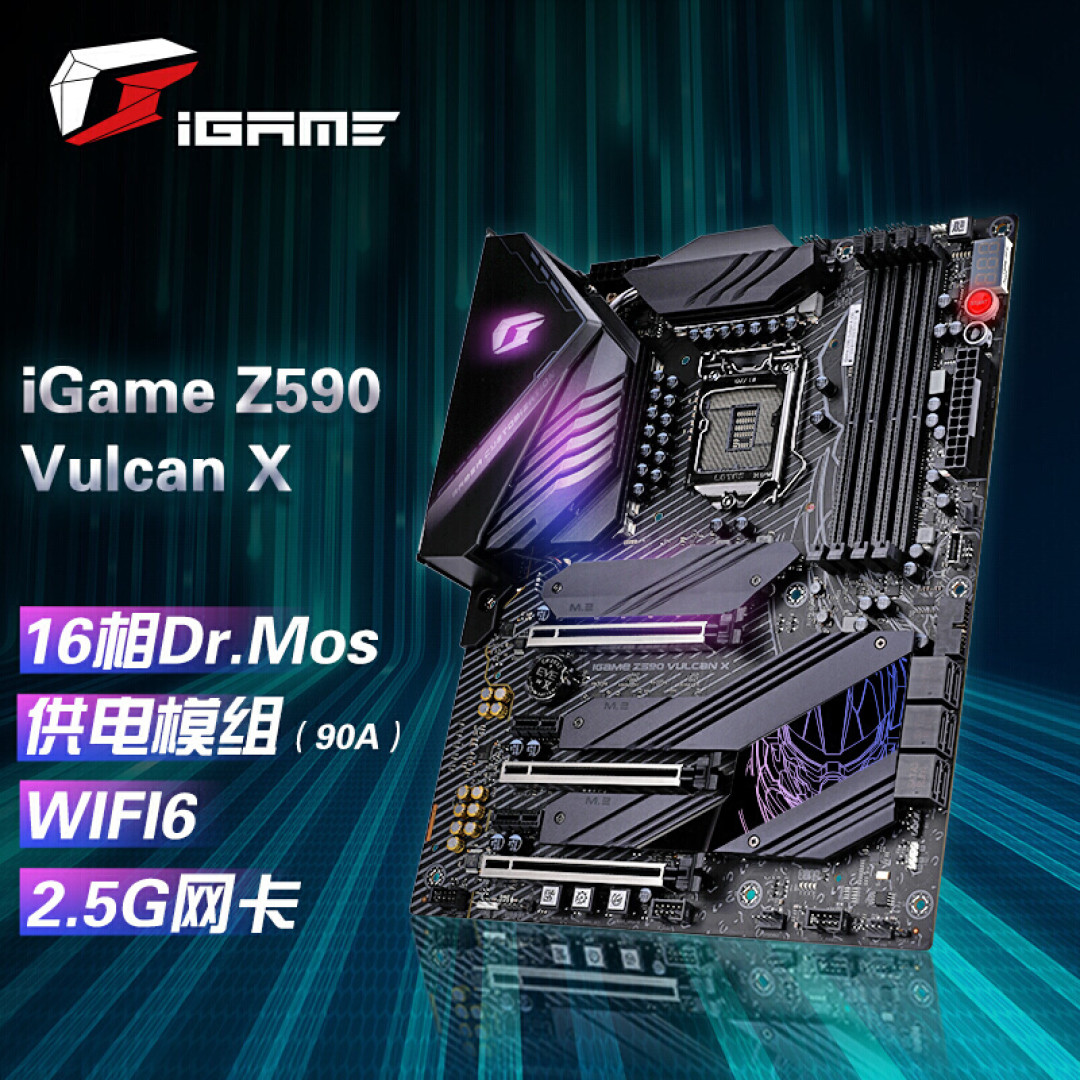

▲另外,部分品牌的旗舰主板,比如七彩虹旗下的火神 Vulcan系列等在主板上配备了快捷开机按键。比如这款演示的七彩虹(Colorful)iGame Z590 Vulcan X V20就配备了重启,开机按键,直接按下红色的Start键就可以开机了。
▲按下按键即可试点亮,无需再去短接开机针脚了。
将所有硬件安装进机箱
▲机箱的选择上,一般来讲买对应主板尺寸的机箱就可以了,比如m-ATX的主板买一款m-ATX的机箱就可以了,当然,也可以买半塔机箱以便未来换更大的主板或者获取更好的散热效果,本次装机用的是超频三的神机I200 ATX机箱,基本上可以安装除了E-ATX之外所有尺寸的主板了。
首先去机箱官网下载电子版的安装说明书,或找到机箱包装内的安装说明书,找到自己尺寸的主板所需要拧螺丝的位子,并确认所在的位置上是否有可拆卸的螺丝柱,如果没有螺丝柱,则需要从不需要安装的位置上取下螺丝柱,并安装在对应位置上。部分主板的可拆卸螺丝柱会放在一个口袋里,并与主板说明书放在一起,一般会藏在3.5寸机械硬盘架里面。
主板的安装
▲首先我们要先确认自己的主板是否是一体式背板设计,如果是一体式背板设计,则可以直接安装到机箱里。(比如我这块演示用的微星的Z690 EDGE TI DDR4 刀锋钛主板就是一体式的背板,安装起来更方便更安全)

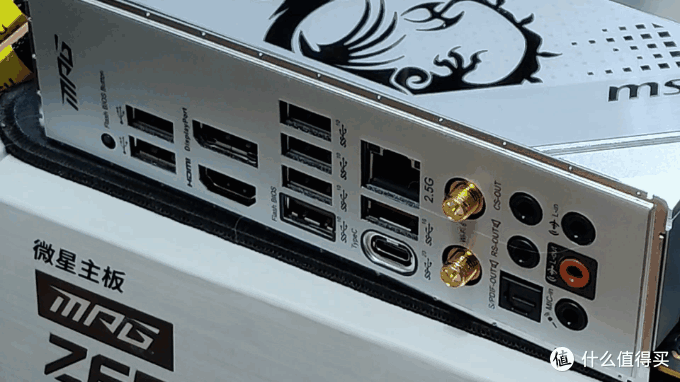

▲如果不是一体式背板设计,则需要先从主板包装盒中找到主板的机箱挡板,并与主板的IO接口进行比对,从而确认其安装方向。

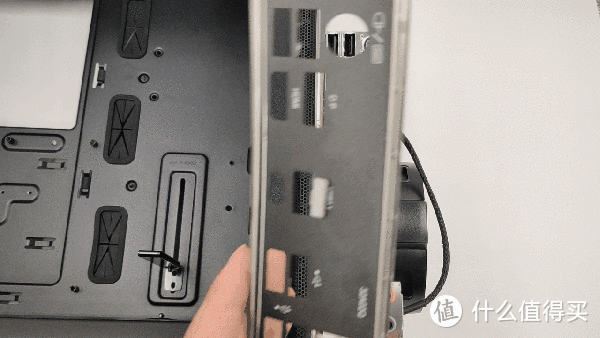

▲将主板的IO挡板从机箱内部放到机箱的IO接口预留挡板处,然后用力往外部推,直至IO挡板卡死在机箱上。

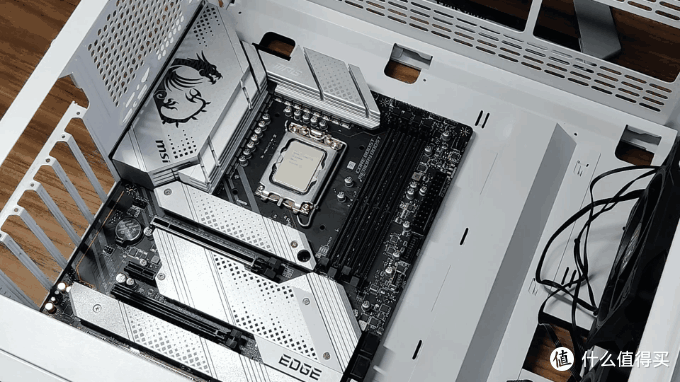

▲将主板放入机箱,保证IO接口与IO挡板的预留孔位对齐,且主板上的螺丝孔位均与螺丝柱对其。
将所有用于固定主板的螺丝拧入螺丝柱中,注意依旧以对角线的方式拧螺丝,这样不会导致主板的变形(偷懒了,用的上次的动图)。

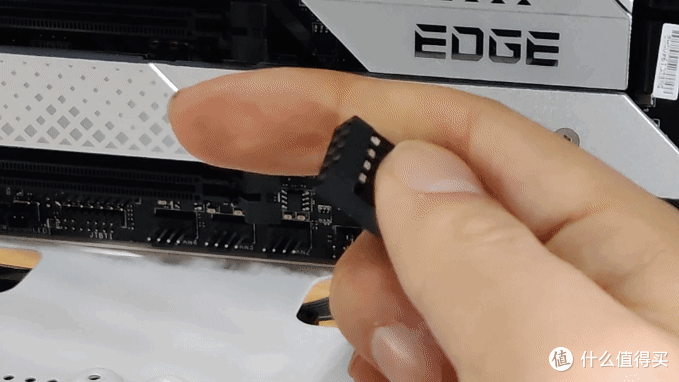

▲将机箱上的高清晰音频线(HD AUDIO)接在主板HD AUDIO接口上,图中红框内的接口就是HD AUDIO,注意防呆口并不在角落。
▲对准防呆口,插进去就好,有保护用的卡扣,所以插不反的,不会伤到针脚。

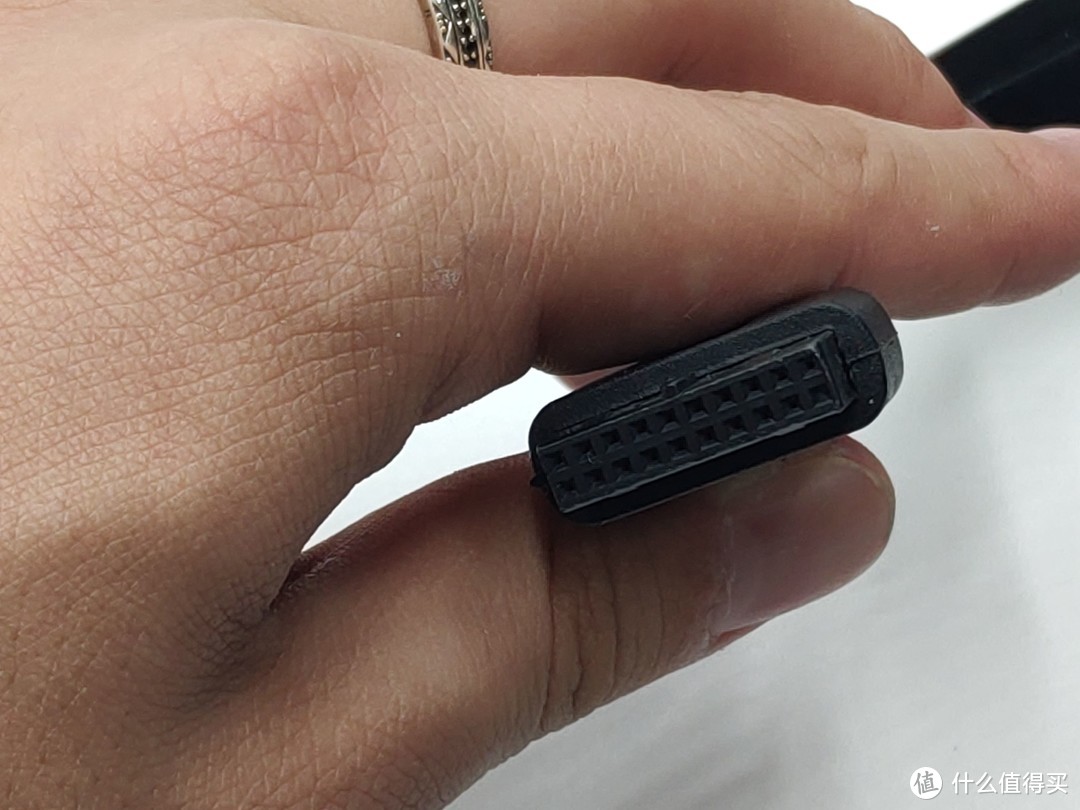

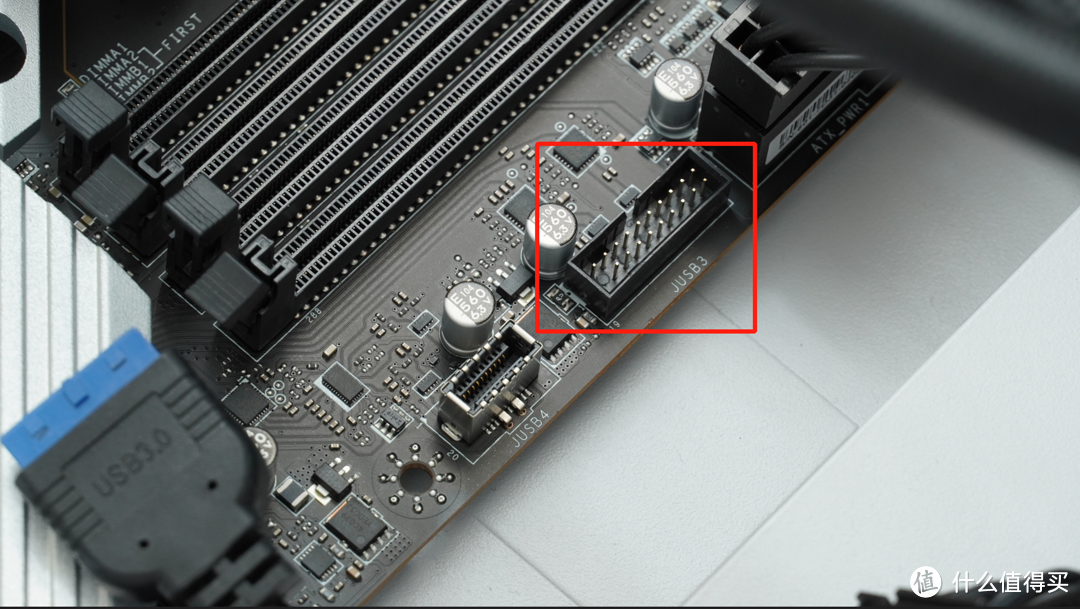

▲将机箱上的USB 3.0连接线接在主办的USB_3接口上,图中红框内的接口就是USB——3接口,虽然有防呆口,但是实际上不好确认方向,个人建议用卡扣确认其方向。

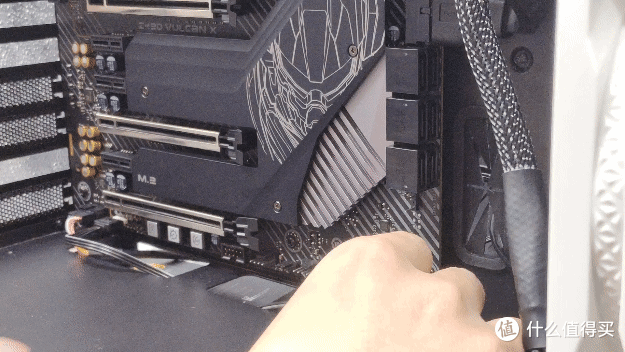

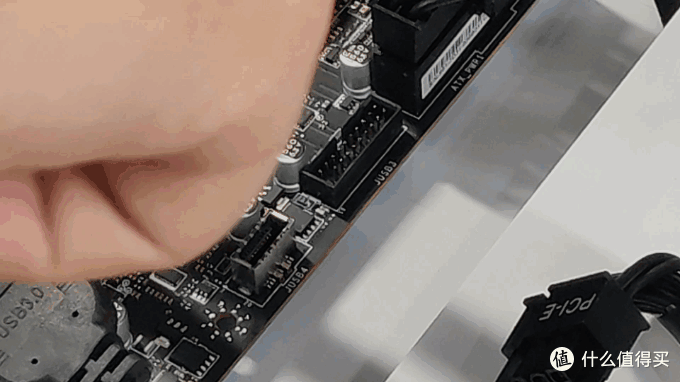

▲依旧笔直插下去就好。

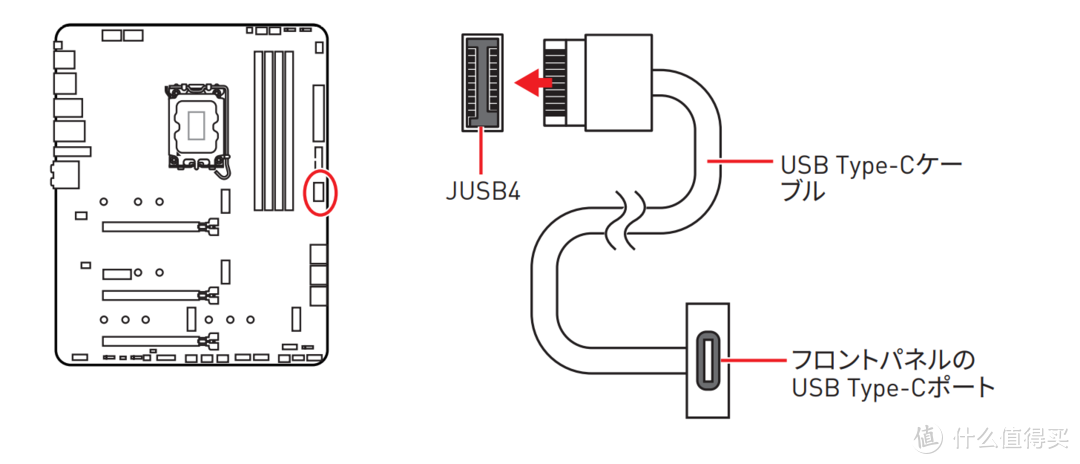

▲USB3.0接口旁边这个则是USB Type-C的接口,同样认好防呆口插进去即可,本次使用的主板并没有USB Type-C接口,就无法演示了,下次有机会再补充上。
▲如果你的机箱上还有USB 2.0的接口,则将USB 2.0接在主板的USB 2.0针脚上,这个针脚与前置音频接口很相似,不过防呆口在右下角,稍微注意一下就可以了。

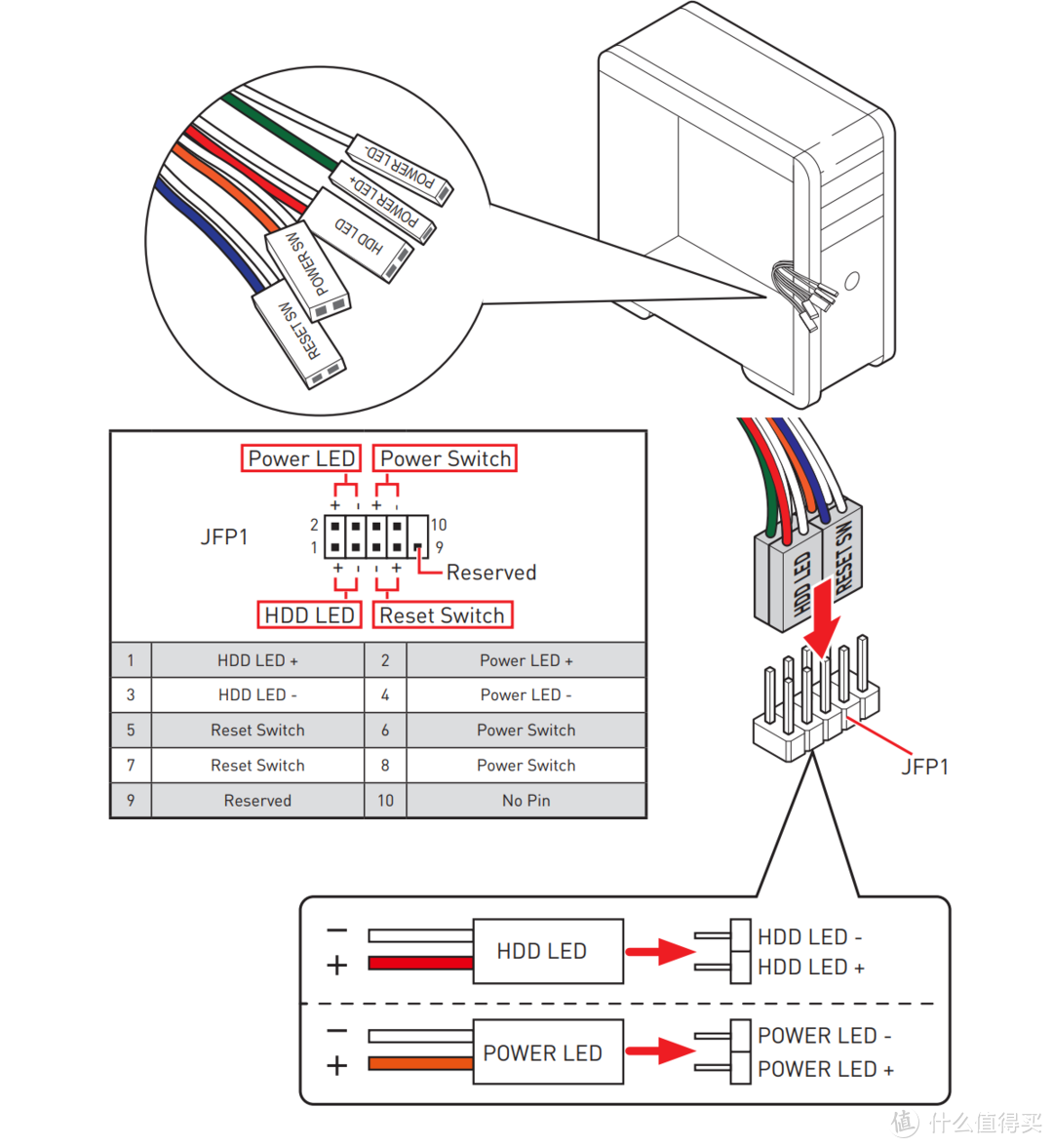

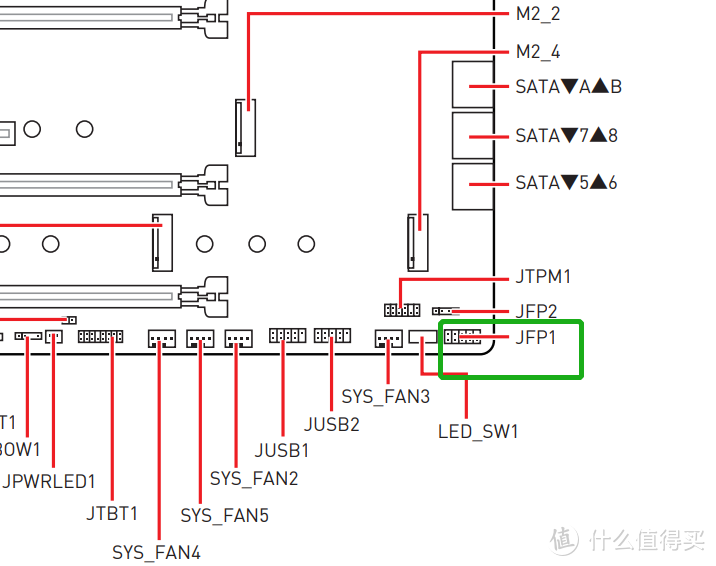

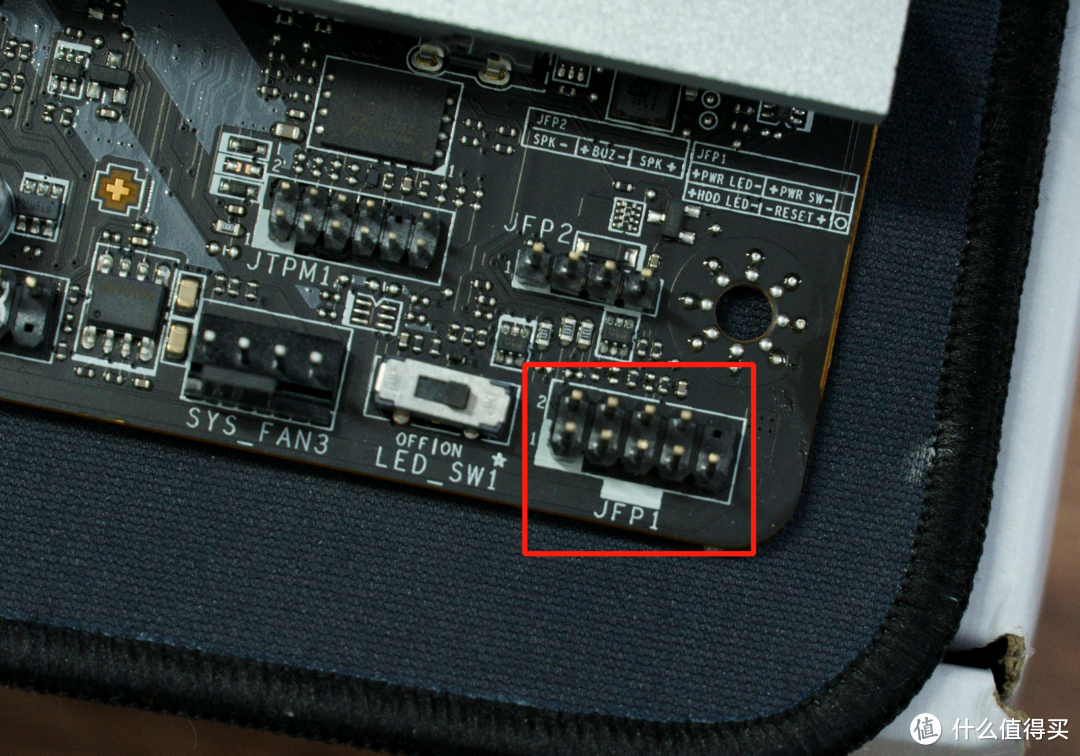

▲将机箱上的开关与状态灯连接线连接在主板的控制针脚上,
▲这部分线材比较多且长得都一样,建议照着说明书插。
▲一根一根插入,注意轻点,不要弄伤针脚,我个人喜欢只插开机键与重启键的针脚。
Intel 风冷的安装
如果用的是带核显的CPU,那么安装完上面的几样东西,就可以装电源开机了。当然,CPU散热器是必须的,否则最多点亮没多久就会因为CPU过热而保护性关机。CPU散热器主要分为风冷散热器,水冷散热器,以及全被动散热器三种,本文会分别以风冷散热器和水冷散热器进行演示。

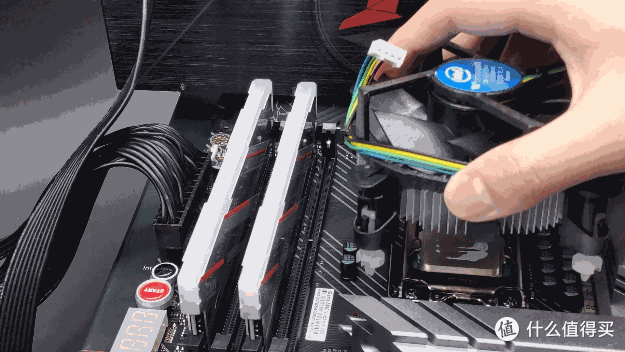

▲Intel原装散热器上已经涂好了硅脂,所以不需要在CPU上额外涂硅脂,另外散热器的4个脚均有一个卡扣,一会只需要将4个卡扣对准主板上对应的4个洞插进去就好了。
▲插进去之后,卡扣上方的旋钮向下按,听到咔的一声后卡扣便已经卡好了,紧接着按照旋钮上面箭头的方向旋转到底后,Intel的CPU就安装好了。
AMD 风冷散热器的安装
本次风冷散热器的安装用的是盒装AMD RYZEN 3600自带的幽灵散热器。
▲具体安装方面,很多散热器是要求取下主板的原装底座的,所以需要先拧下固定用的螺丝。
▲再取下底座。
▲在散热器安装之前,需要先给CPU上涂好导热用的硅脂散热膏。不要涂太多,而且不需要用手将其涂平,散热器压下去之后就可以把硅脂压平了。
▲然后将散热器的螺丝与主板上的螺丝孔对齐。

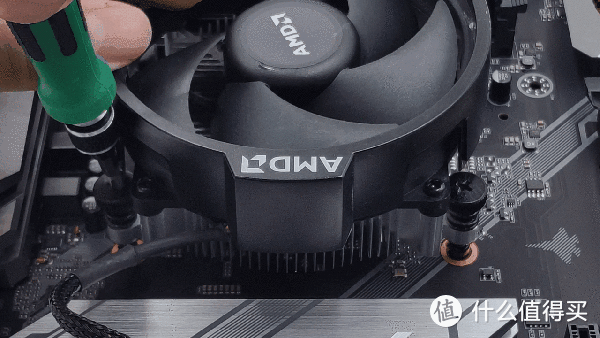

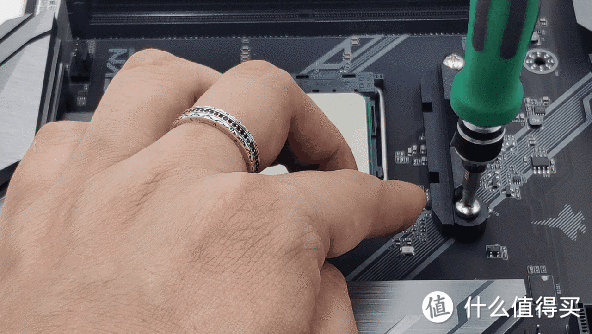

▲慢慢的将螺丝拧下,用对角线的方式分多次将螺丝拧紧。每一次,每一个螺丝都拧一点点,保证散热器的螺丝拧进主板的深度保持基本一致,从而不会压伤CPU。
▲再将散热器的供电线插入主板的CPU FAN1接口上,这个接口是拥有调速功能的,这点对Intel 风冷与AMD 风冷均适用。
不同的散热器的安装方式略有不同,不过不用担心,所有的散热器包装内部都有一个安装说明,照着安装就好了:

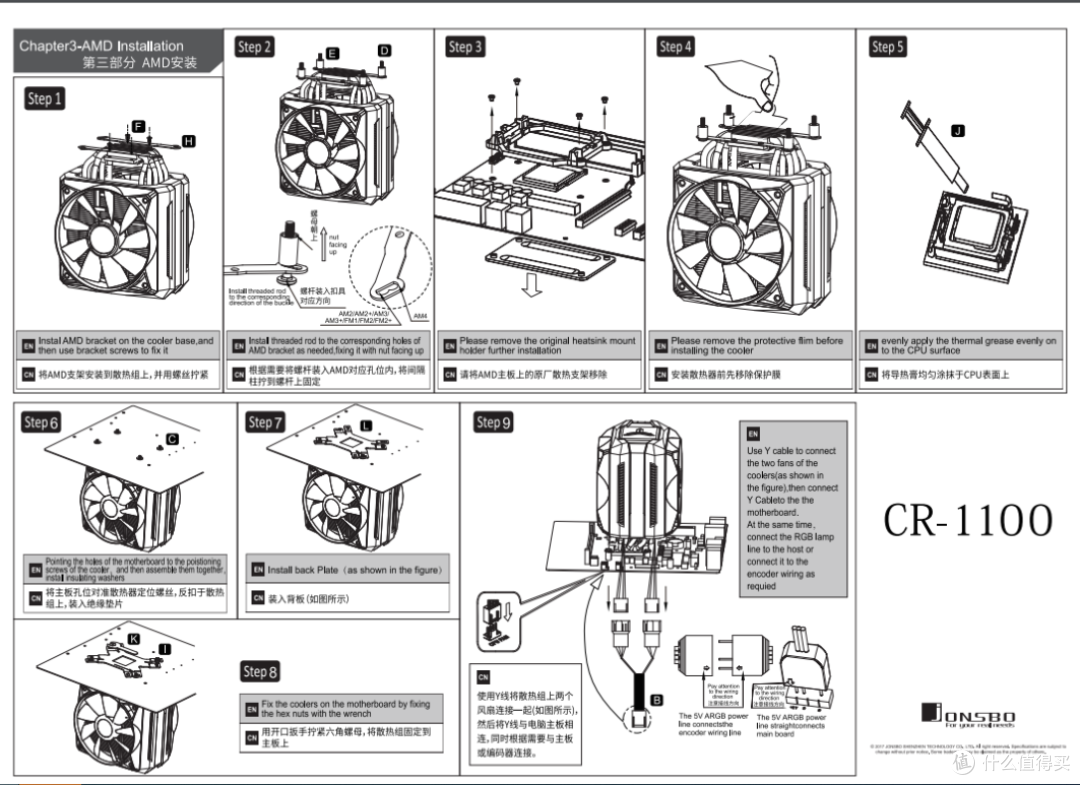

▲随手找了一个散热器的说明书,类似这样,照着安装就好。
水冷散热器的安装
不同品牌,不同型号的水冷散热器安装方式均不同,需要认真的阅读其安装说明书,不过大体上均为安装风扇、固定冷头、固定冷排、连接线材四个步骤,本文采用的是鑫谷昆仑360做演示。
▲首先按照说明书找好对应平台的背板,将其配套的塑料帽套在背板爪上,以避免导致短路,再将背板放在主板背面的上卡住。
▲同样的,为水冷头同样上好对应平台的扣具。
▲回到主板正面,以五点法为CPU涂上硅脂,当然,这个每个人采用的方法都有不同啦。

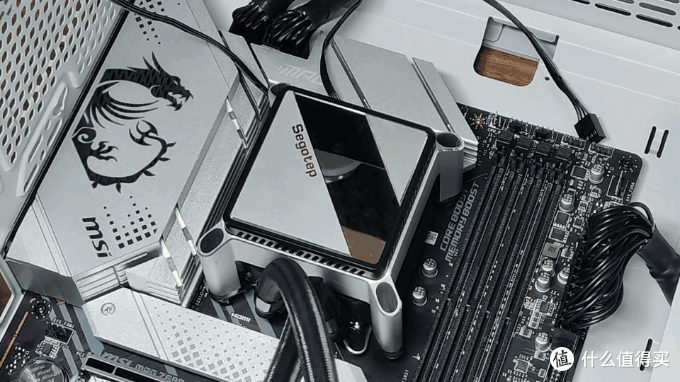

▲将冷头扣具对准螺丝,轻柔的放在CPU上,然后通过螺母固定好水冷头,需要注意的是,轮流拧四个角的螺母以避免压上CPU。

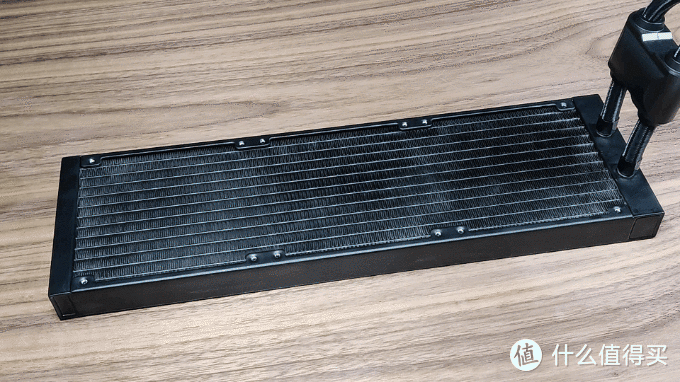

▲将装好风扇的冷排摆放到想要放置的位置,建议新手将冷排放在机箱顶部,向上吹风,可以帮助热空气更好的排出机箱之外。

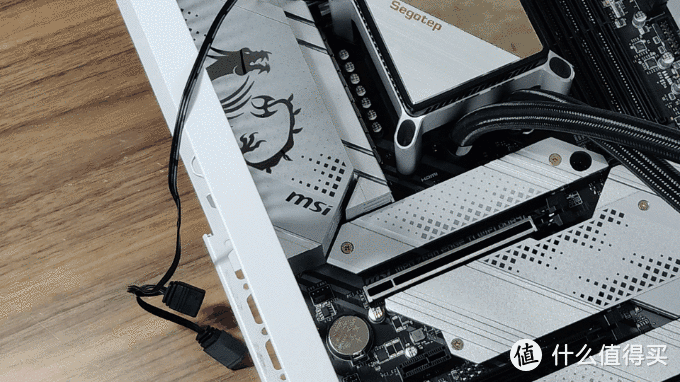

▲拆下机箱(顶部)的防尘板,从机箱外部通过螺丝将冷排固定住。
▲仔细阅读水冷上的接线要求,并结合主板说明书找到对应的接口。
▲将冷排供电接在主板的的PUMP接口上,如无PUMP接口则接在不带PWM调速的CPUFAN2接口上,这是因为我们要保证水冷管道内液体流速的稳定,将水冷风扇供电线接在CPUFAN1以根据CPU的温度调整水冷风扇的转速。
▲另外,我这款水冷还配有一个为主板周边供电的下压式风扇,所以这个线要接在SYSTEM FUN上,当然,这个只是个例,多数水冷是没有这个线的,大家只要严格按照水冷说明书进行接线即可。
▲按照水冷上的说明书,将风扇供电线材与LED灯效线材连接好。

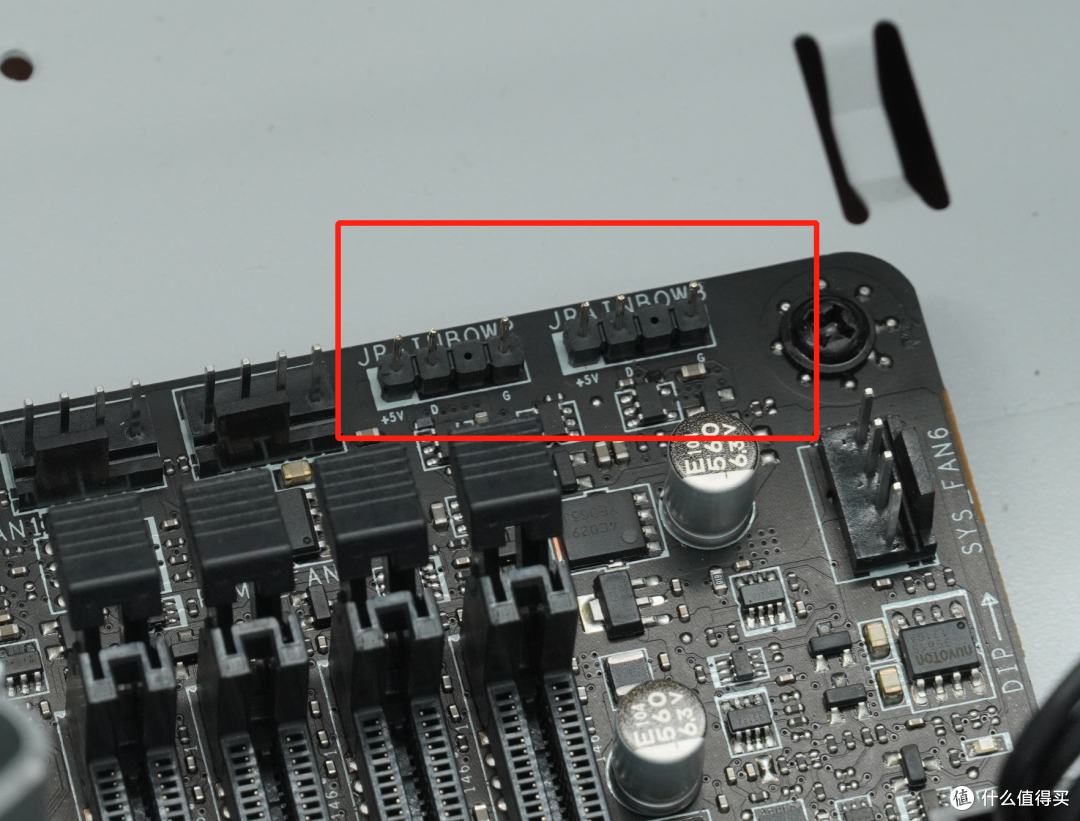

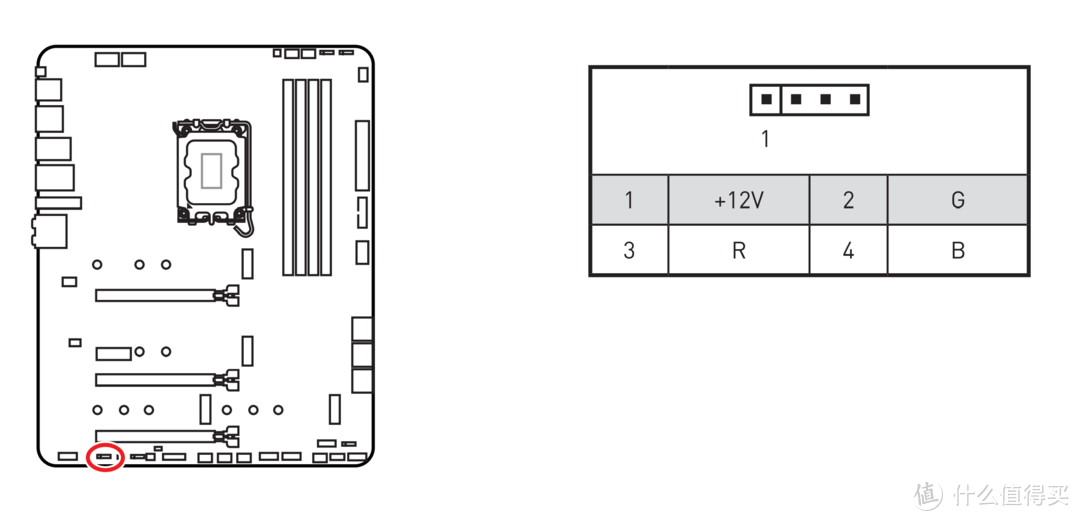

▲最后,再将水冷的灯光同步接口接在主板的5V3PIN灯光同步针脚上。当然,旧式的灯光同步需要插在主板的12V4PIN灯光同步针脚上,这点请对照主板说明书与散热器的说明书。
至此,水冷的安装就完成了,只强调一句话,请严格按照说明书进行安装。
显卡的安装
紧接着我们需要取下机箱上的PCIe挡板,低端的机箱采用的是一次性的PCIE挡板,沿着挡板预留的打孔线处多次折叠,挡板就会因为金属疲劳而脱落,因为手头没有那种机箱,就不做演示了。我们直接做可拆装的PCIE挡板的拆卸教程。

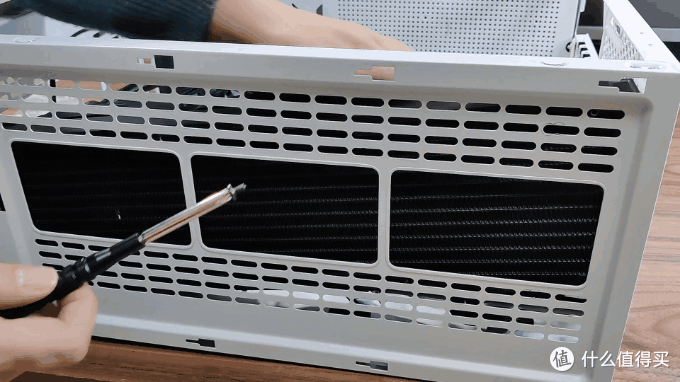

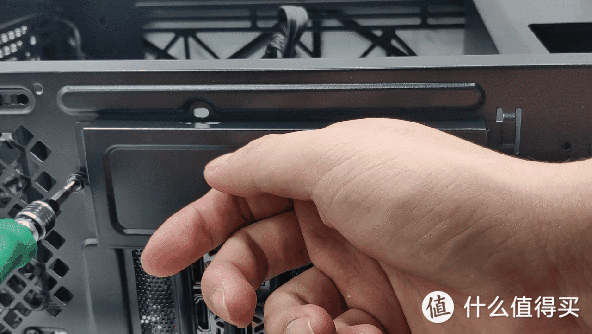

▲一般这种机箱会有一个竖置显卡的安装口,这个也起着用来卡住其他PCIE挡板的作用,我们先拧下固定他的螺丝,紧接着很容易就能取下这块挡板。
▲紧接着,找到与打算安装显卡等PCIE设备对应的PCIE挡板,拧下螺丝钉,则可取下对应的挡板。
▲用之前介绍的安装显卡的方法将显卡安装在主板上,用螺丝将显卡与机箱固定牢固。
无线网卡的安装
▲紧接着,将天线拧在转接卡预留的天线接口上就可以了。
演示这款微星Z690 EDGE TI DDR4 刀锋钛主板已经内置了目前最先进支持Wi-Fi 6,蓝牙 5.2的无线网卡,所以只需要最后拧天线就好了。但是多数主板并不内置无线网卡,所以需要通过PCIeX1的转接设备将无线网卡连接在主板上。我们依旧用七彩虹的X570来做演示:
▲带转接板的无线网卡大概长这样。

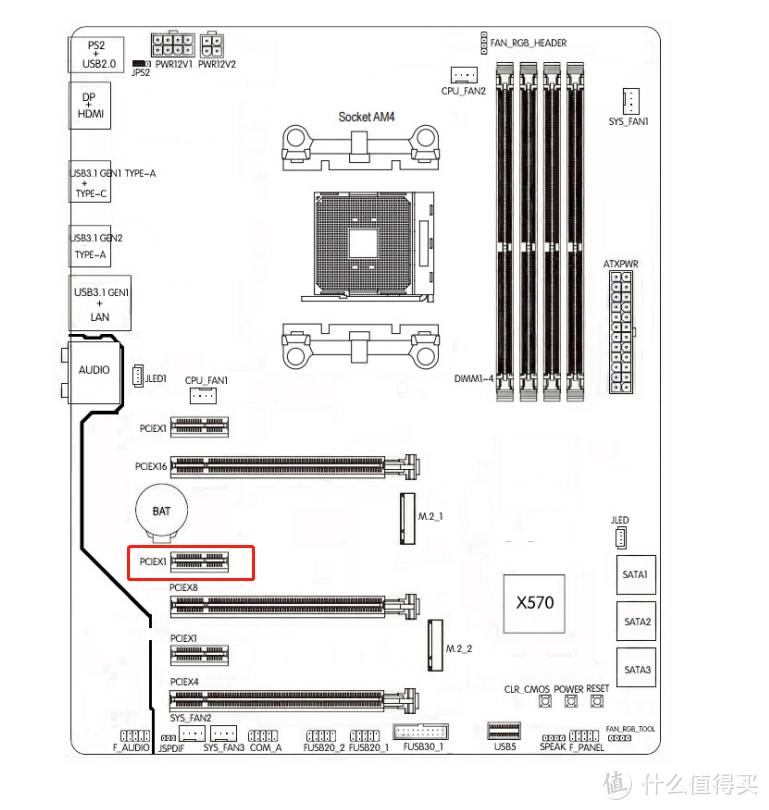

▲与显卡的安装及其类似,拆除PCIE挡板,将无线网卡插入PCIE X1的接口处,PCIE X1一般是没有卡扣的,所以听不到啪的一声。

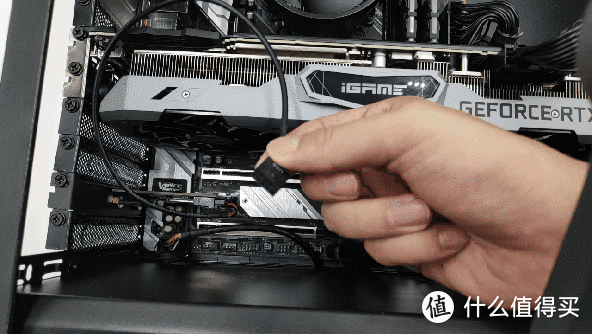

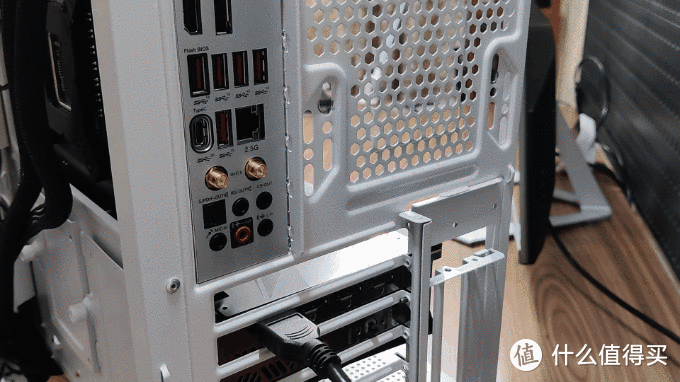

▲另外,转接板的网络信号是走PCIE通道的,而蓝牙信号则需要走USB通道,所以将无线网卡转接板上配备的连接线与主板的USB2.0接口链接。红色方框就是USB2.0的接口,有防呆口所以仔细点肯定不会插错。
电源的安装

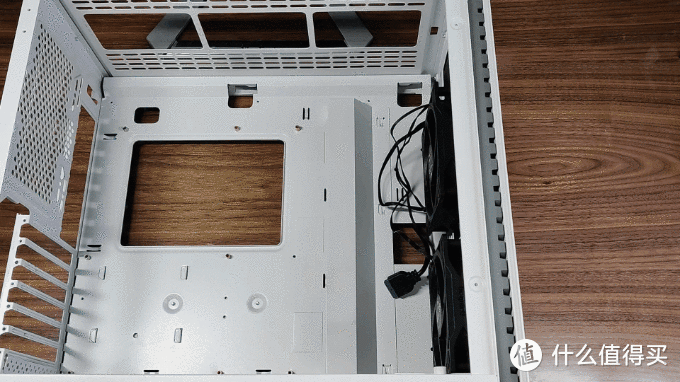

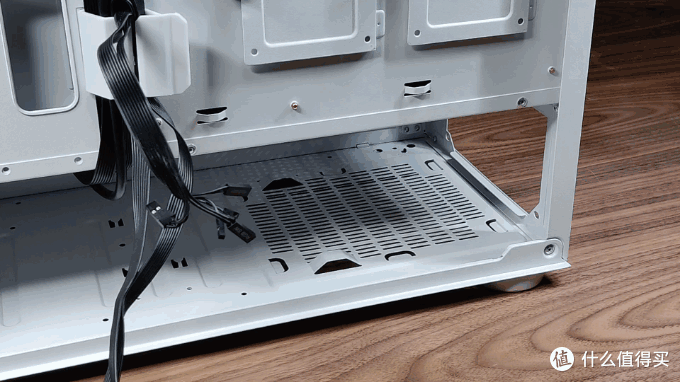

电源的安装一般有两种情况,第一种是从机箱侧边将电源放入,代表机箱为九州风神的魔方310,也就是本次安装所用的机箱:

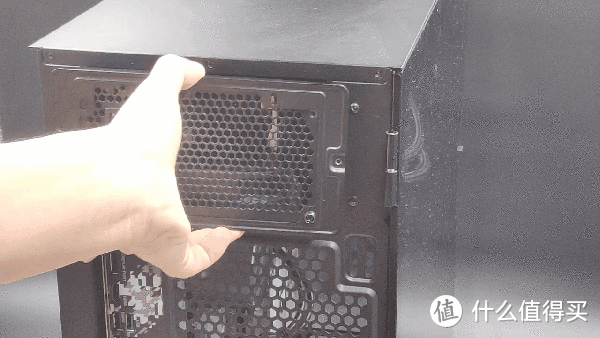

▲部分机箱可以将电源直接从侧部放入机箱,这部分需要注意,如果机箱装电源的部分有散热孔,则需要将电源的风扇对着散热孔那个方向,具体的可以看机箱的安装说明,里面关于什么姿势安装电源会有很详细的说明。

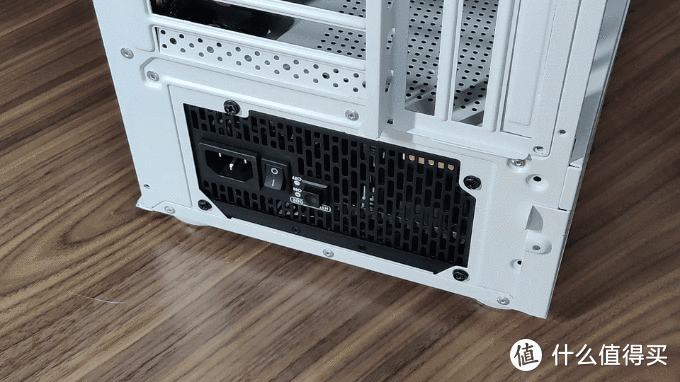

▲紧接着在机箱尾部将电源用螺丝固定在机箱的预留电源孔位上。
第二种情况则是需要将电源从机箱的尾部放入,代表机箱型号为安钛克P120冰钻机箱。

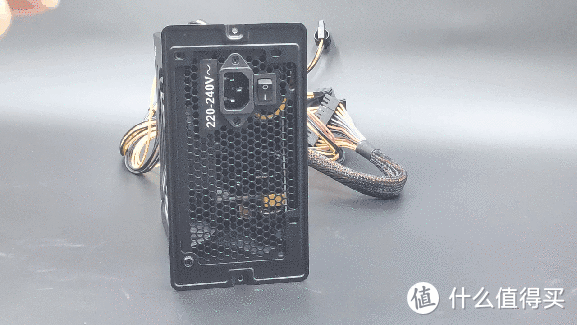

▲先将机箱上的电源挡板用螺丝钉固定在电源上
▲从机箱尾部将电源推入机箱中。
▲最后用螺丝刀将电源挡板与机箱固定,则后入式的电源安装就完成了。

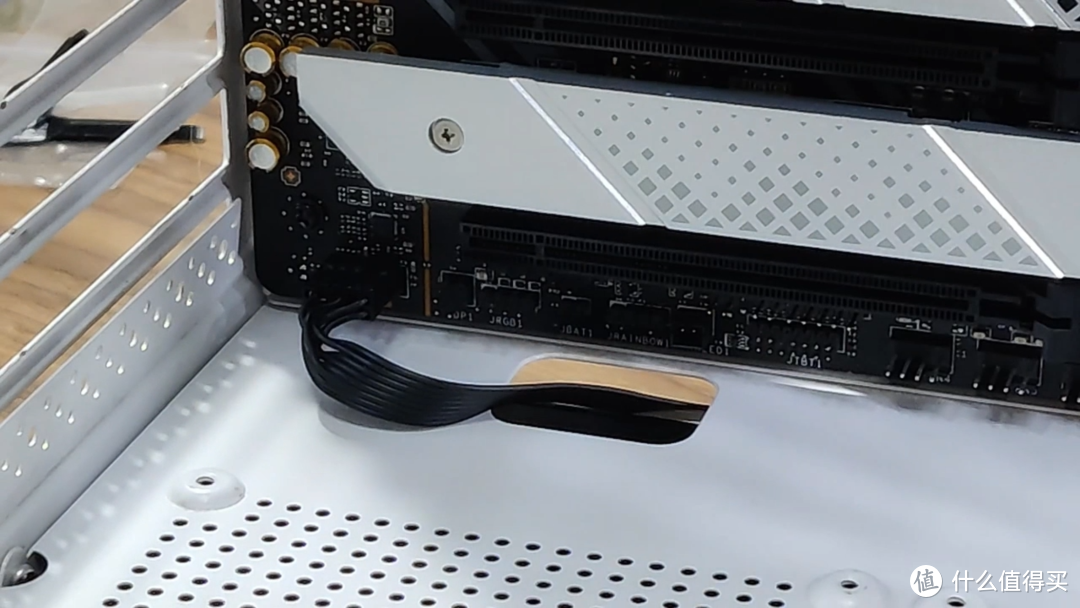

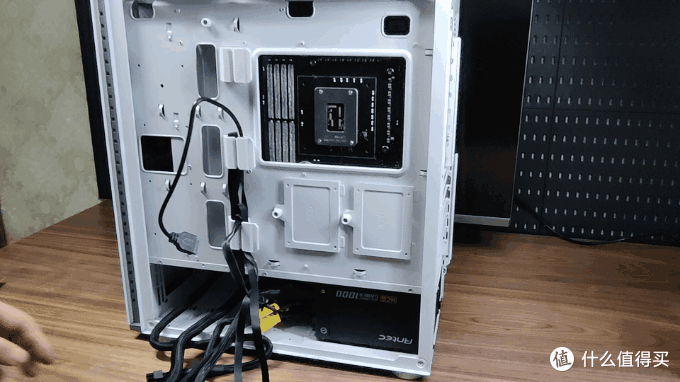

▲将供电线从最靠近主板供电接口位置的走线孔穿过去,插到对应的供电接口上,和前面演示的一样,这里就不赘述了。
SATA硬盘的安装
手头只有2.5寸的HDD硬盘,所以就拿2.5寸的HDD硬盘做演示了,SATA口的SSD与之完全一样。3.5寸的HDD硬盘除了安装位置略有不同之外,方法也完全一致,所谓一通百通,这次就不赘述了,3.5寸硬盘的安装以后有机会再写。
▲在机箱上找到用于固定2.5寸SSD硬盘的支架,拧下固定支架的螺丝,将支架从机箱上取下。

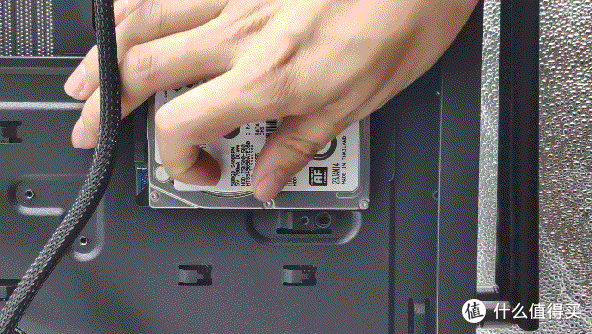

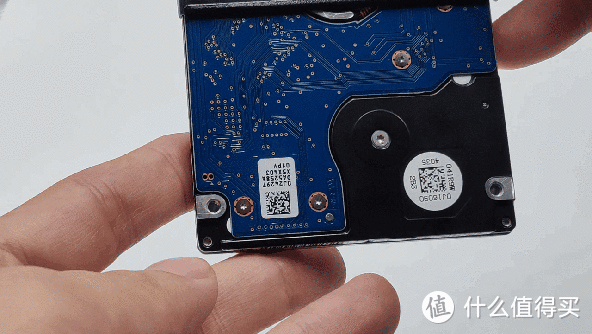

▲将硬盘滑入支架,硬盘上预留的螺丝孔要与之家上的螺丝孔对齐。
▲用螺丝将硬盘与支架固定。
▲将SATA数据连接线的一端硬盘上的SATA数据接口与主板上的SATA接口相连。接口金手指呈L形,所以不需要担心自己会插错,因为方向反了根本插不进去,唯一值得注意的是,主板上的SATA2与SATA3接口长得是一样的,最多就是颜色不同,一定要仔细看主板上的标识,或者看一样说明书上的标识。SATA3的带宽是SATA2的两倍,所以SSD请一定要连接在SATA3接口上,HDD也尽量连接在SATA3接口上,如果SATA3满了连接在SATA2上性能差异也不大。

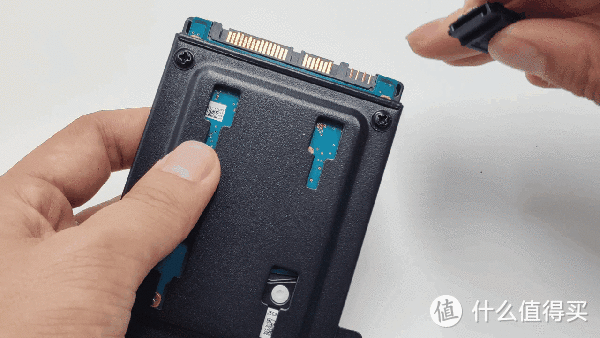

▲将电源上的SATA供电线与硬盘的SATA供电接口相连,供电接口比SATA数据接口要宽的多,所以很容易就能找到。
▲将带有硬盘的支架重新固定在机箱上,并且拧紧螺丝。

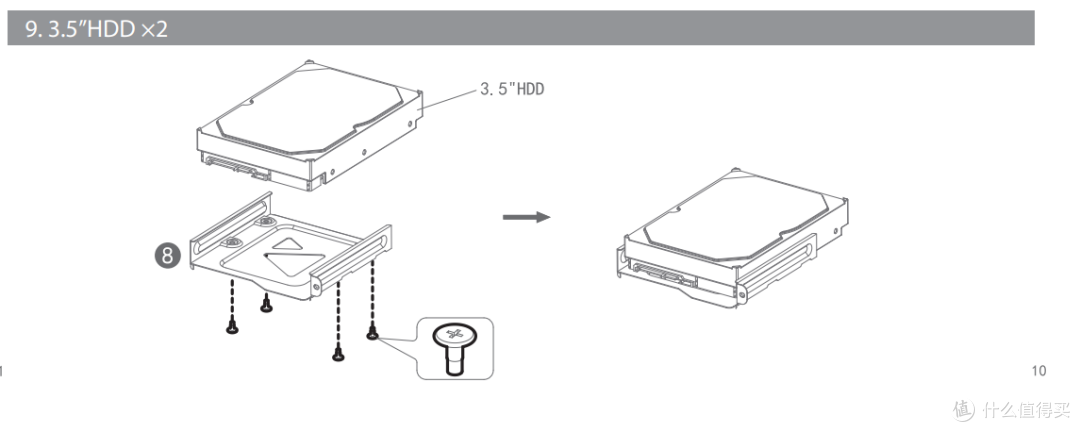

▲3.5寸的硬盘,除了支架位置不一样之外,剩下的与2.5寸的基本一样,只不过3.5寸的支架一般会在电池仓附近,而不是2.5寸硬盘支架常在的机箱背面。
总结
▲装机其实并没有某些朋友想象的那么难,当你把以上步骤都做完,你便拥有了自己亲自动手组装的电脑。我们来简单回忆一下:
1.我们需要选择好适合自己的硬件,确认CPU、主板、内存是兼容的,别上了AMD的CPU然后再配Intel的主板。
2.安装的时候要注意按照顺序安装,CPU的针脚,内存,显卡的金手指在安装的时候要轻手轻脚一些,通过防呆口确认自己没有插反。
3.内存,显卡安装的时候要听到咔的一声,卡口卡住为止。
4.CPU的散热器在安装前要确认涂有硅脂,拧螺丝的时候要循序渐进,不要一次将一根螺丝拧紧。
5.在将所有东西放进机箱之前,可以先做一次试点亮,提前排除问题。
6.无线网卡的转接板的蓝牙要通过蓝牙来链接。
7.电源安装之后,走线的时候可以从机箱背部走,这样眼不见心不烦,机箱会显得比较整齐美观。
本文7500字左右,系统的介绍了电脑的组装方法,个人觉得还算有用,所以强烈建议收藏此文备用,同时希望您能够在收藏之外还能够点赞打赏我,另外欢迎您的理性讨论,提前给大家拜个早年。
作者声明本文无利益相关,欢迎值友理性交流,和谐讨论~
