炒冷饭水一下NANO

R9 NANO 4G HBM

炒下冷饭，水一下nano，希望不久就能接到Radeon7

第一张将ITX显卡这个概念打出来的显卡（再次重申业界是没有ITX显卡这个规范的，只是对短卡的称呼）。

短显卡常见，*级核心的短显卡——这就是第一张吧。

4096个流处理器,完整的FIJI核心，得益于HBM显存的体积，让显卡尺寸骤减。唯一的掣肘还是散热。

提前总结

1.短卡标杆，性能强劲，做工优秀，设计合理；

2.散热限制了它的性能，散热器仅在及格线；

3.是富有开拓精神的产品，价格昂贵，首发价格4999元；

冷饭开始炒了

金属外壳好评，尤其是金属外壳还是两件组合，外观装饰件磨砂质感优秀。

DP×3 DHMI×1

作为一张公版卡，R9 nano的PCB全部来自AMD原厂设计，而罕有的非公产品，也仅仅是修改了外壳。

所有国内市售R9NANO公版均为AMD原版

背部原件整齐，我不是第一次表扬背部贴片元件整齐了

有微距的话，放大更有感觉

几年前的卡，就是这样，鳍片部分如果碰到过指纹，就会发生下面这样的变黑。

而logo没有采用发光设计，这里控制显卡尺寸方面的原因较大，

而目前看Radeon VII的显卡高度是高于其他公版卡的，是不是专门用于防止LED所致，我后续再研究

岁月的痕迹，没有LED发光部件

标准双槽厚度

对于使用轴流扇的显卡，双槽高度也难以紧贴着防止第二张卡

重点：短卡的电源接口在尾部，这是正常设计，做在顶部，那是设计事故。

电源接口好评，且不说电源接口设置在顶部难看，就简单逻辑而言，显卡设计短小，后部空间充足，电源接口放在后面情理之中，R9nano全长15cm，短于ITX标准170mm

没有背板，也不错

PCI接口上部整齐的电感

今天的RADEON的logo设计已经变了

重点，拆机

背部弹片，本身有弹性，四角也有弹簧，中间还有绝缘垫片

均热板配热管的配置，如今出现在N卡（2060,2070）上了，因为同样用了轴流扇的原因，需要用热管导热

这里不能做整块均热板，PCB上的凸出元件是原因

均热板效率优秀，价格昂贵，这也是这张卡价格高的因素之一，例如隔壁NV GTX1080的外观与GTX1070一模一样，但是均热板却在GTX1070上缩减了。

没有手碰到的鳍片部分，并没有氧化

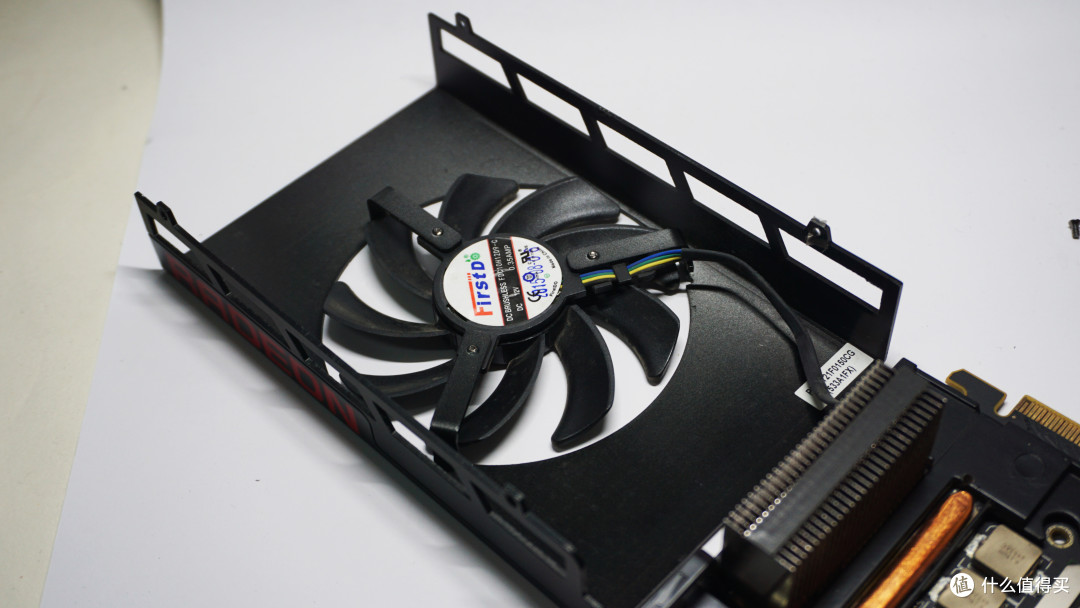

富士多风扇，似乎显卡风扇厂家就那么几家

核心上并没有字

散热器中部有个凹槽，用于放风扇，忽然想算下这个鳍片的体积

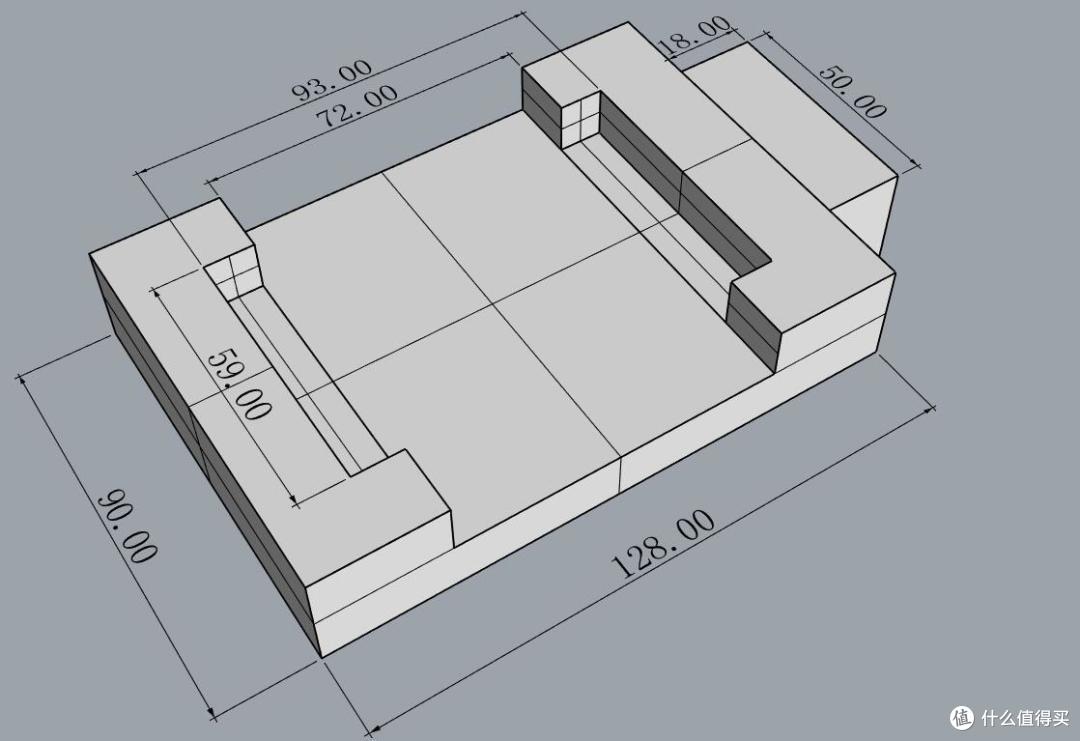

先手画个，记录尺寸

记录个尺寸

这个独立的供电散热，看上去挺有意思，不能忘

这个留着如果我拿到Radeon 7，用作对比，体积是183852mm³+21600mm³

同样是轴流扇，风扇数量由1变3，鳍片体积又如何呢，

敬请期待——不知道什么时候更新的Radeon7拆机吧。
