QNAS-4 3D打印开源4盘位nas机箱装机体验
作为一个垃圾佬,一向秉持着凑合能用就行的理念,对家中服役多年的矿渣j3455暴风二期从来都没有动过更换的想法。这台机器,除了开机慢了点,也没什么大缺点。但有天无意中在b站刷到up主司波图的视频,发现了这款名叫qnas的机箱,直接就被惊艳到了。回到家里越看越觉得暴风矿渣奇丑无比,怎么看怎么不顺眼。于是我立马就将它挂在了小黄鱼上,同时购买qnas的各种配件。
先来看看最终装机效果
Qnas4是up主汪汪队射手设计的3d打印的nas机箱,只有5.3L的小巧体积却塞得下4个3.5寸硬盘。使用的是畅网的x86-p2开发板,该开发板有n4000、j4105、j4125三种cpu可以选择。汪汪队射手将组装机器的所有配件都详细列在了BOM表中分享了出来,按照表里的清单购买类似的配件就行。
机箱是抽拉机构,设计的还是很合理的。模型文件汪汪队射手也在群里共享了,需要小改动的可以下载了修改。我并没有3d打印机,只能在网上找了3d打印代打,等了一周,终于收到了机箱。
我选择了红白的配色,从原本的卧式改成了立式,外壳打印模糊纹理,这样可以规避掉3d打印的层纹,整体效果很满意。

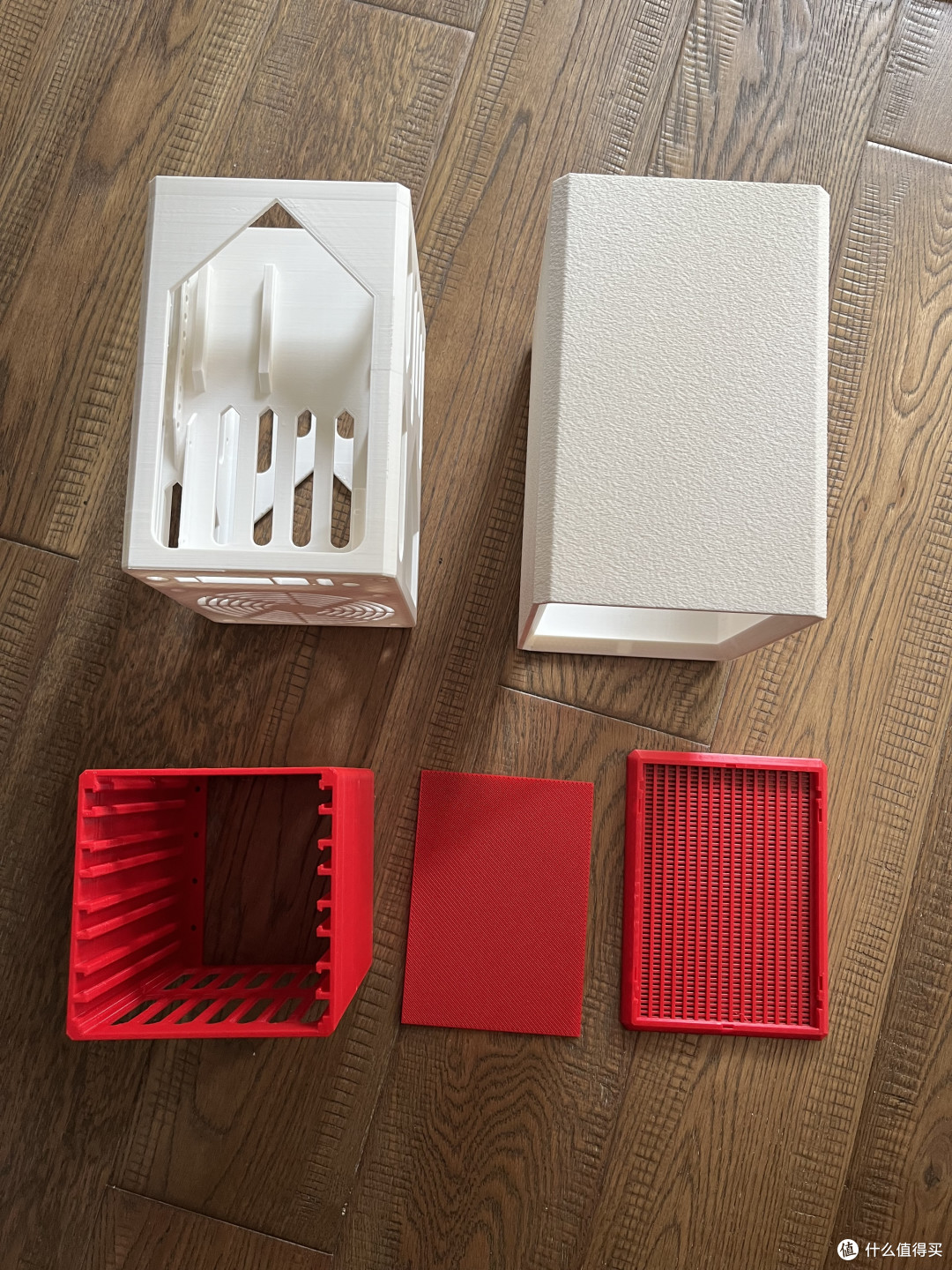

机箱一共5块主体结构。
防尘网也是3d打印的,可以和前挡板组合在一起。
前面板采用的是磁吸结构,预留了磁铁的安装位。
硬盘笼跟硬盘需要购买这种减震螺丝固定,卡进去以后非常稳定,抽拉也很顺滑。
主板我选择了j4125的x86-p2,这块开发板只有一个m2和一个内存槽。我本来买了一根8g的,插上后点不亮。搜索了一下才知道j4125非常挑内存,只有单颗粒1g的内存才能点亮。我只能先用这根4g的内存条应付一下。
因为也只有一个m2卡槽,所以想要它作为nas接多块硬盘只有购买一个m2转sata的转接板。这个m2只支持nvme协议,所以能用的转接板只有JMB585和ASM1166。我购买的是JMB585,这个转接板可以转出来5个sata3.0,如果选择ASM1166则可以转出来6个。
背板是一位群里的大哥做的。本来qnas需要一个pmos开关,加一个12v转5v的模块来实现开机就给3.5寸的硬盘供电。这个大哥做的背板直接集成了这两个功能,让组装难度一下降低了不少。
原本的接线图。
集成了降压和pmos开关的背板
其他小配件和螺丝就不一一展示了。不过值得强调的是这个机箱只能用右弯的sata线。特别贵!
最终
完美黑裙
垃圾佬缩什么都不能索缩电源!整个装机过程最难搞的也是电源的选购。我先是购买了一块明纬的GST90的12v适配器,到手后听说硬盘启动的一瞬间功耗有20-30w。4块硬盘拉满后这个功率显然不够,而且这个机箱暂时没有大佬开发顺序启动的背板。只有80w的GST90太不让我放心了,然后我又淘了一块GST220。想着180w总归是够用了,但收到货后发现这个体积实在有点难以接受了。纠结下我再发现航嘉有款12v10a的适配器,体积和功率都合格了,但参数没有明纬的介绍的那么详细。跟客服要了航嘉的说明书,这块适配器说明书上写的12v纹波标的是300mv以下。明纬的说明书中标的纹波都是120mv以内。而且明纬的检验报告里实测的GST220只有十几mv的纹波,准备凑合用了。
但是!!!我突然想到了我装它的目的是为了一个小而美的nas,这一大坨太傻了!于是它来了。
总计花费:
机箱160元,主板500元,4g内存40元,背板和配件包(包含螺丝脚垫磁铁sata线等)190元,msata转接板10元,jmb585转接板100元,风扇20元一共花了1020。不过这个价格是不包含电源的。就写到这里吧,我去小黄鱼卖电源了。
