风电运维，风机齿轮箱看不见的损伤，为什么要用工业内窥镜检测？

开篇：一台兆瓦级风机，齿轮箱一旦发生严重失效，更换、吊装与停机损失往往不容小觑。很多人以为故障是突然发生的，但实际上，齿轮、轴承表面的点蚀、裂纹、磨损，可能在失效前数月甚至数年就已经出现。难点在于，这些缺陷藏在密闭壳体内部，人眼很难直接看到。如何在尽量不拆机的前提下，及时发现这些早期隐患？工业内窥镜，正是风电目视无损检测中的常用工具之一，豪美 HM 系列工业内窥镜也已在风机齿轮箱、轴承、发电机等部件检测中得到应用。

风力发电机组长期在野外运行，工况复杂。陆上风机受沙尘、温差影响，海上风机受盐雾、高湿环境侵蚀。齿轮箱作为传动链核心，负责将叶轮的低速转动转化为发电机所需的高速旋转。内部齿轮、滚动轴承长期承受交变应力，容易出现齿面磨损、疲劳点蚀、材料剥落、微裂纹、锈蚀等问题；润滑系统中的金属碎屑，还可能进一步加剧磨损，形成恶性循环。

早期缺陷通常不会立刻引发明显异常，仅靠振动监测、油液分析等方法，往往只能间接判断设备可能存在问题，但难以直观确认缺陷位置、形态和严重程度。

例如，油液检测发现金属颗粒超标，说明内部可能存在磨损，但具体是轴承滚道磨损、齿轮齿面损伤，还是其他部件异常，仍需要进一步目视确认。这时，工业内窥镜就成为连接 “间接数据” 与 “直观设备状态” 的重要手段。

传统检测方式是拆解齿轮箱检查，但风机往往位于数十米高空，齿轮箱结构精密，拆解、吊装不仅成本高、周期长，还可能引入装配误差，甚至对原本完好的零部件造成二次损伤。相比之下，工业内窥镜检测无需解体设备，能够通过预留孔进入腔体内部，完成快速目视检查。

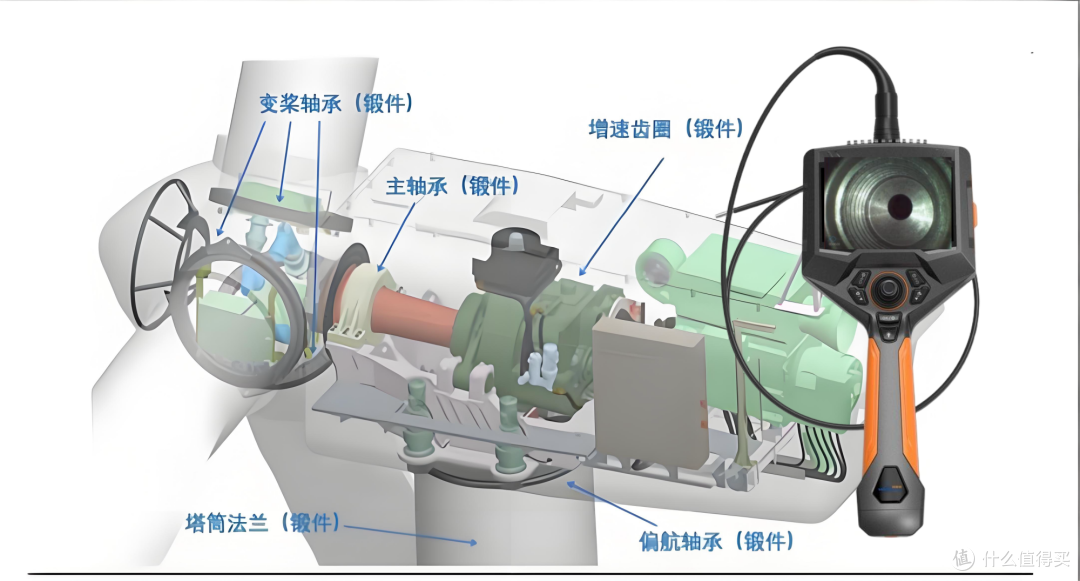

一、工业内窥镜在风机检测中主要看哪些部位？

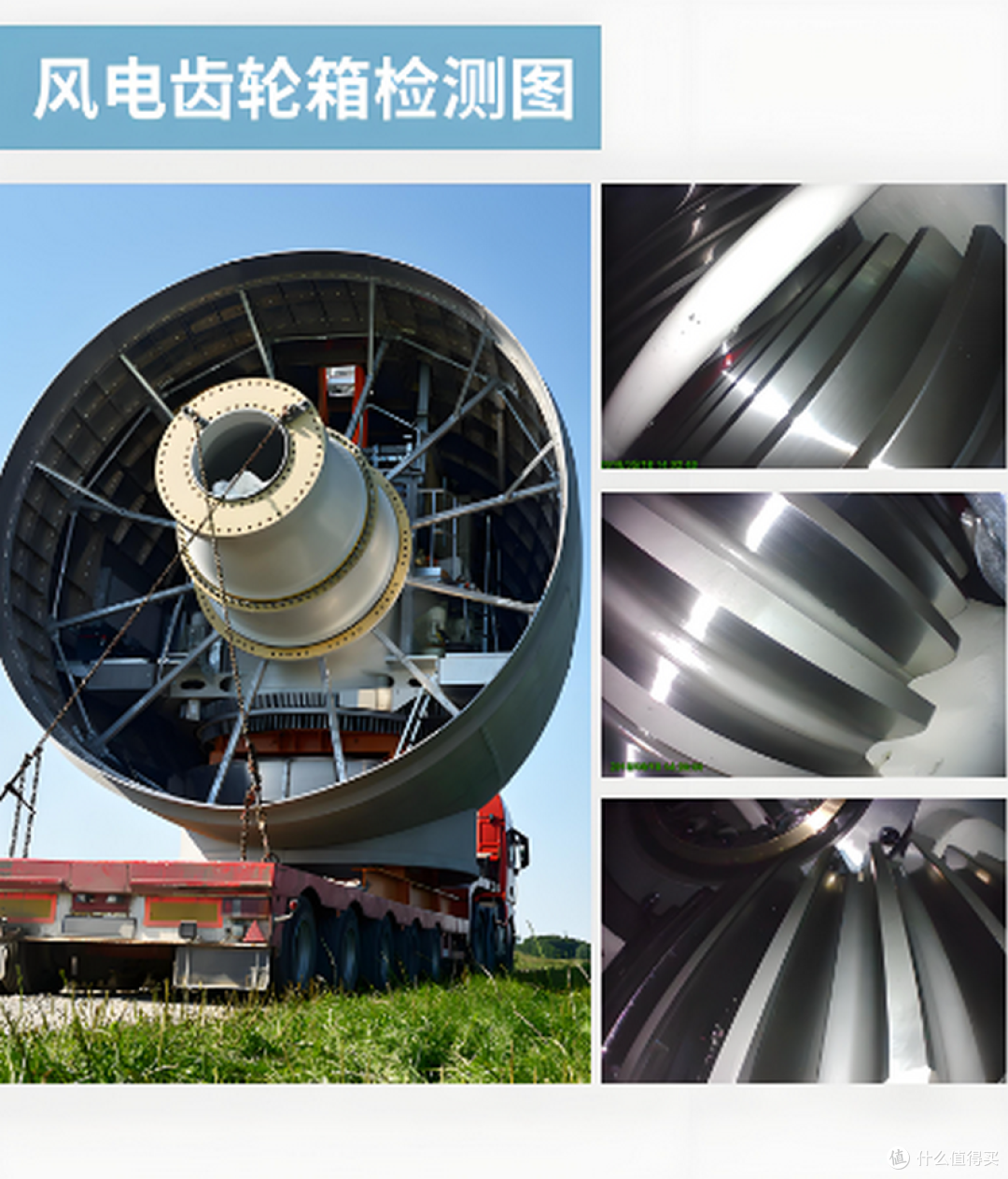

齿轮箱 齿轮箱是风电内窥镜检测的核心场景。通过内窥镜，可观察太阳轮、行星轮、内齿圈、行星架、高速轴轴承、低速轴轴承等部件，检查齿面和滚道是否存在点蚀、裂纹、剥落、划痕、锈蚀，并判断箱体内部是否存在金属碎屑、油脂异常等情况。
发电机内部 发电机内部空间相对狭小，目视检查存在难度。工业内窥镜可通过必要的观察通道进入定子、转子腔体，检查是否存在异物、积灰、积油、绝缘层表面异常等问题。
主轴及辅助管路 主轴腔体、冷却油路等位置也可借助内窥镜进行检查，排查内部锈蚀、杂质、堵塞和异常磨损，为机组状态评估提供补充依据。

在检测过程中，操作人员将内窥镜探头通过观察孔伸入设备内部，控制探头方向，调整照明和焦距，实时观察齿面、滚道及腔体内壁状态，并对异常位置进行拍照、录像。豪美 HM 系列工业内窥镜的应用重点，就是帮助检测人员在复杂、狭小、难以触及的风机内部区域，快速获取清晰的可视化检测结果。

二、内窥镜检测在风电运维中的核心价值

1. 无需拆机，减少停机与二次损伤风险

工业内窥镜检测以非拆解方式进入设备内部，减少了对齿轮箱等精密部件的拆卸需求，有助于缩短停机时间，降低吊装、拆装带来的成本和二次损伤风险。

2. 直观成像，帮助识别早期表面缺陷

振动、油液分析等方法适合发现异常趋势，但缺陷的最终确认仍依赖直观检查。内窥镜能够直接观察齿面、轴承滚道和腔体内壁，帮助捕捉早期点蚀、微裂纹、磨损、锈蚀等表面异常。

3. 影像存档，支撑状态检修与趋势分析

检测照片和视频可作为设备状态档案保存下来。通过多次检测结果对比，运维人员能够判断缺陷是否扩展、扩展速度如何，从而制定更有针对性的维护计划。豪美 HM 系列工业内窥镜所获取的影像资料，可帮助风场建立单台设备的检测记录，为后续状态评估提供依据。

4. 故障溯源，辅助定位问题根源

当机组出现振动异常、油液金属含量超标或其他故障征兆时，内窥镜影像能够帮助运维人员排查表面损伤来源，判断问题出在齿轮、轴承还是其他相关部件，为维修方案制定提供直观参考。

三、风电现场对内窥镜有哪些要求？

风电机舱作业环境复杂，并非所有工业内窥镜都能同样适用。一般来说，风电检测设备需要满足以下要求：

便携性：机舱空间有限，设备应便于携带和现场操作；
探头通过性：风机内部结构复杂，探头需要灵活转向，适应狭小通道；
耐磨性：探头管线经常在壳体、孔口和复杂腔体中穿行，需要具备较强耐磨抗弯折能力；
清晰成像：齿面点蚀、细微裂纹等缺陷尺寸小、对比度低，需要良好照明和高清画面支持；
记录能力：照片、视频应便于保存、导出和归档，方便后续分析。

豪美 HM 系列工业内窥镜面向工业现场检测需求设计，强调高清成像、便携操作和稳定记录能力，适合在风电齿轮箱、轴承、发电机等场景中开展目视检测。

四、客观看待：内窥镜不是万能检测手段

需要说明的是，工业内窥镜属于目视无损检测，主要适用于探头可到达区域的表面缺陷检测。对于材料内部埋藏裂纹、深层缺陷或不易到达的位置，内窥镜可能无法有效检出。因此，它通常需要与振动监测、油液分析、超声检测等方法配合使用，形成更完整的设备状态评估体系。

结尾

在风电行业降本增效的背景下，风场运维正在从传统的定期大修、事后抢修，逐步转向状态检修和预防性维护。工业内窥镜作为一种直观、快速的目视检测工具，能够帮助运维人员看到风机内部难以触及区域的真实状态。豪美 HM 系列工业内窥镜通过高清成像与现场记录能力，为风电齿轮箱、轴承、发电机等关键部件检测提供可视化支持，帮助风场更早发现表面异常、跟踪缺陷变化、制定更科学的维护决策。
