手机真正聪明的地方，可能就藏在这颗不起眼的小芯片里

最近在折腾一个给智能家居中控屏加自动亮度调节的小项目，查资料时偶然发现了一颗很有意思的芯片：Sensortek（升佳）的 STK3331-A。

研究了一下才发现，我们平时打电话手机贴耳自动熄屏、手机根据环境光自动调节亮度，背后基本都是这类芯片在默默工作。今天不聊玄学，纯粹从技术角度分享一下这颗芯片是怎么实现的，以及我在看 Datasheet 时发现的一些设计细节。

一、封装虽小，功能集成度高

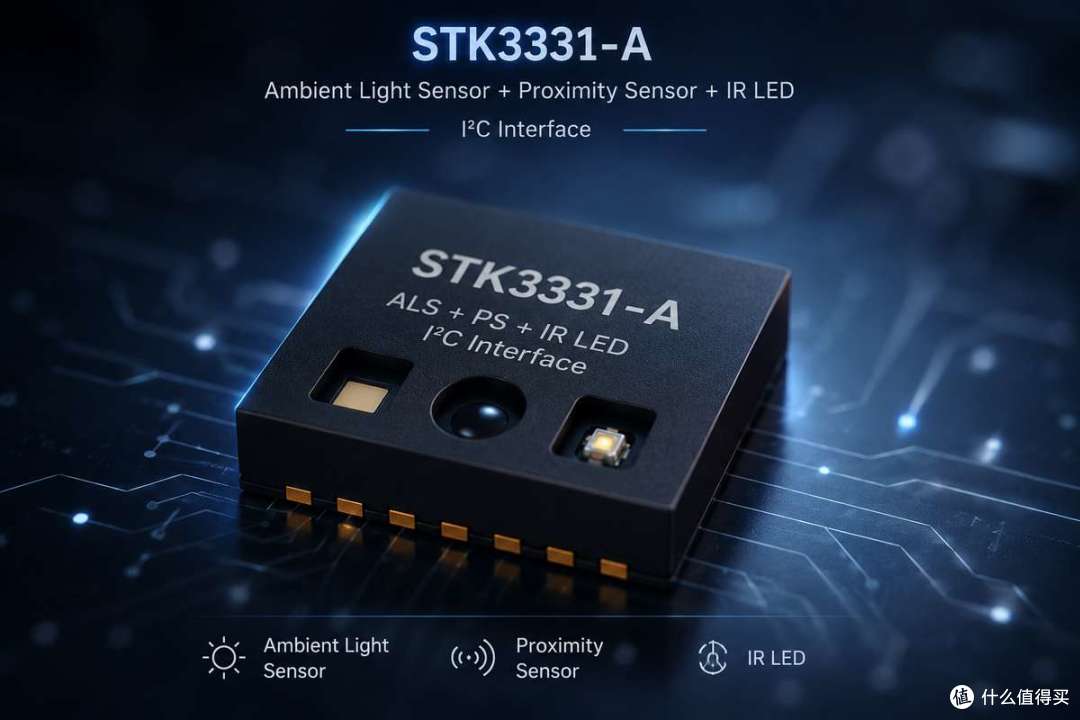

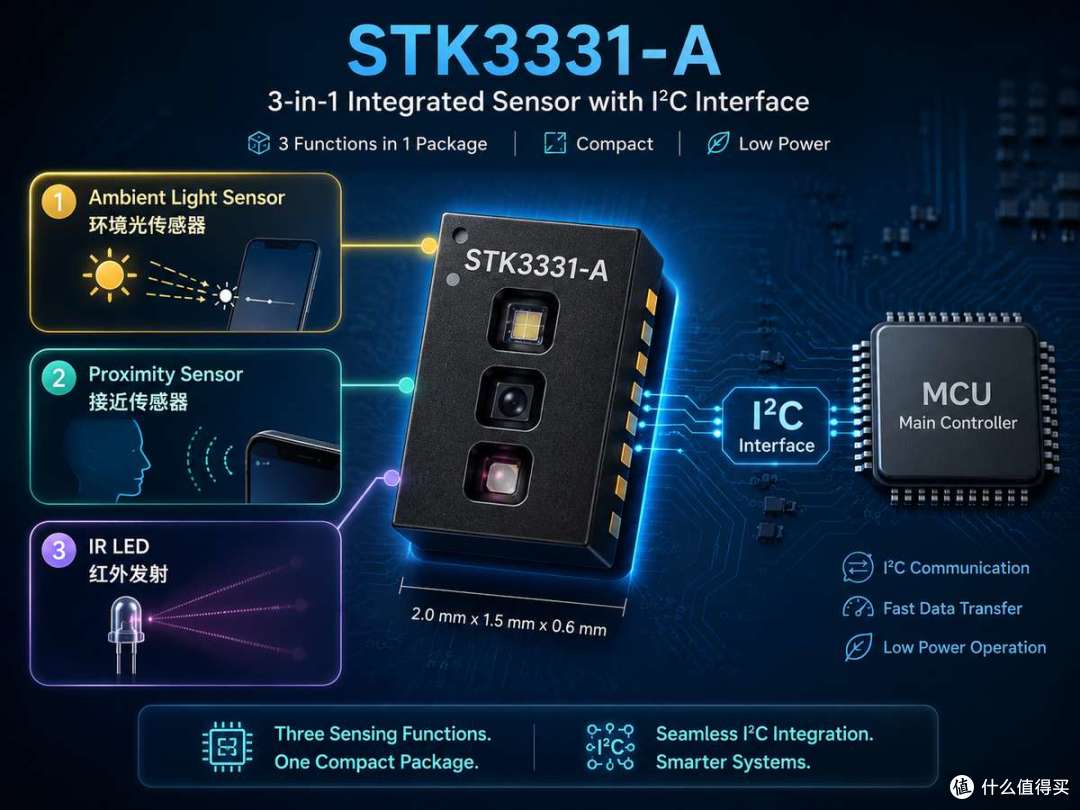

这颗芯片最直观的特点是把 环境光传感器（ALS）、接近传感器（PS） 和 红外 LED（IR LED） 全封装在了一个模块里，尺寸大概是 5mm × 1.5mm × 1mm。通过 I²C 总线与主控 MCU 通信，外部电路比较简洁。

它主要解决两个问题：

二、环境光检测：教机器“理解”光线

环境光部分用的是 16-bit 数字输出，光谱响应特性针对人眼视觉做了优化，同时对红外成分进行了抑制。这里有个细节值得注意：它还提供了一个 Clear Channel（透明通道），可以用来针对不同光源（比如日光灯、白炽灯、自然光）做额外的补偿校准。

我个人的理解是，单纯的 ADC 数值对于机器来说没有意义。因为不同光源的频闪和光谱成分差异很大，如果传感器不进行红外抑制和通道补偿，系统拿到的亮度数据就会飘忽不定，自动亮度调节自然也就忽明忽暗。所以，一颗好的环境光传感器，关键在于 “稳定地还原真实照度”，而不是机械地感知光强。

三、接近检测：靠反射红外线来“看”

接近检测的原理并不复杂：内置红外 LED 发射 940nm 波长的红外光，通过检测物体反射回来的红外能量大小，来判断是 Near（靠近）还是 Far（远离）。数据同样是 16-bit 输出。

比较实用的一点是，芯片的 LED 驱动电流提供了多个可编程档位，包括 3.125mA、6.25mA、12.5mA、25mA、50mA、100mA 和 150mA。这个设计给了我一些启发：

在实际产品结构设计中，红外 LED 的开孔大小、屏幕盖板的透光率、甚至油墨颜色都会影响反射信号强度。如果驱动电流是固定的，工程师只能被动调整结构；而有了这些档位，就可以在软件层面灵活匹配不同的硬件设计，调试空间大了不少。

四、抗干扰机制：防止“草木皆兵”

这一点我觉得是容易被忽视但很重要的。如果传感器对任何微小的信号波动都立刻响应，设备很容易被误触发（比如手机放在口袋里频繁亮屏）。

Datasheet 里为 ALS 和 PS 都设计了 persistence（持续确认）机制。在接近检测中，它可以设定为 连续多次 ADC 采集都满足阈值条件后，才触发 Near 或 Far 中断。

更有意思的是 intelligent persistence（智能持续）：在未触发时检测周期较长（省电），一旦检测到接近趋势，会自动缩短检测间隔以提升响应速度。这种设计兼顾了功耗和灵敏度，算是比较成熟的工业级解决方案了。

五、个人心得：设计时需要注意的小坑（纯干货）

如果你也想拿这颗芯片做点小玩意儿，根据我踩坑的经验，有两个地方需要格外留心：

光学窗口必须隔光：因为 IR LED 和传感器紧挨着，如果屏幕盖板内部没有做物理隔断（黑色泡棉或塑胶壁），发射的红外光会直接从盖板玻璃内部折射回传感器，造成 “光短路”，导致永远检测为 Near 状态。
VDD 电压范围 1.7V~3.0V，支持 Standby 和 Wait 模式省电。但我实测发现，如果 IR LED 驱动电流设到 150mA 档位，瞬时电流峰值不小，PCB 布局时要注意给 LED 驱动回路留够线宽，并靠近 IC 放置滤波电容。

总结

STK3331-A 算不上什么黑科技，但它把 ADC 采集、红外发射、数字控制和中断逻辑整合进这么小的封装里，确实很实用。对于我们这些搞硬件开发或喜欢拆解分析的人来说，读懂一颗芯片的 Datasheet，比看任何参数宣传都来得实在。

后续我准备把它焊到我的控制板上去跑一下 I²C 通讯，如果调通了再回来补一篇实战记录。

（本文为个人技术研究分享，基于公开 Datasheet 整理，仅供参考。）
