内置双芯，无惧损耗，杰华特双芯助力倍思进军240W桌充市场

前言

在2023年8月份，倍思全场景数码生活秋季发布会上，倍思推出了一款240W的氮化镓桌面充电器，这款充电器具备三个USB-C接口和一个USB-A接口以及一个DC输出接口，并且还配有显示屏，可以显示各个接口的充电功率。这款桌面充电器通过APP控制，设置DC接口输出功率。另外还配备联想和惠普游戏本的转接线，支持最大240W输出，满足游戏本以及桌面多个设备同时充电需求，功能丰富，性能强悍。

充电头网在拆解倍思这款桌充时，发现其内置杰华特PFC控制器JW1572、非对称半桥反激控制器JW1556两颗芯片，助力产品实现240W输出。下面小编将为您详细介绍。

倍思240W氮化镓桌面充电器

产品包装内含倍思240W氮化镓桌面充电器本体、DC口充电连接线、240W PD3.1快充数据线、转接线、使用说明书、保修卡以及卡通贴纸。

从包装盒取出的倍思240W氮化镓桌面充电器不仅套有防尘塑料袋，插脚外套塑料壳以及机身贴有防刮膜保护，考虑十分到位。倍思240W氮化镓桌面充电器电源线与机身一体式设计，线缆扎带捆扎，充电器机身为长方体造型，平躺式设计可以稳定使用防止翻倒，外壳表面磨砂处理有效抗指纹。

倍思240W氮化镓桌面充电器机身前端以及两侧分别设有功能显示屏以及接口。与电源线同一侧设有Type-C1/C2以及DC接口，另一侧设有Type-C3和USB接口。功能显示屏支持触控开关，触控区域印有TOUCH提示字样，方便使用。

接通电源开启显示屏，充电时可观察两侧每个接口的实时输出功率以及总功率，此外产品还支持蓝牙连接倍思APP进行无线控制。接口输出功率显示设在对应两侧，并且有对应标识提示，总输出功率显示在前端中心区域，查看直观明了。

使用ChargerLAB POWER-Z KM003C测得三个USB-C口均支持FCP、SCP、AFC、QC3.0、PD3.1、DCP充电协议，支持功率盲插。另一个USB-A口支持FCP、SCP、AFC、QC3.0、DCP充电协议。

简单了解过产品外观以及性能后，充电头网继续为您介绍其内置的的杰华特JW1572、JW1556两款芯片。

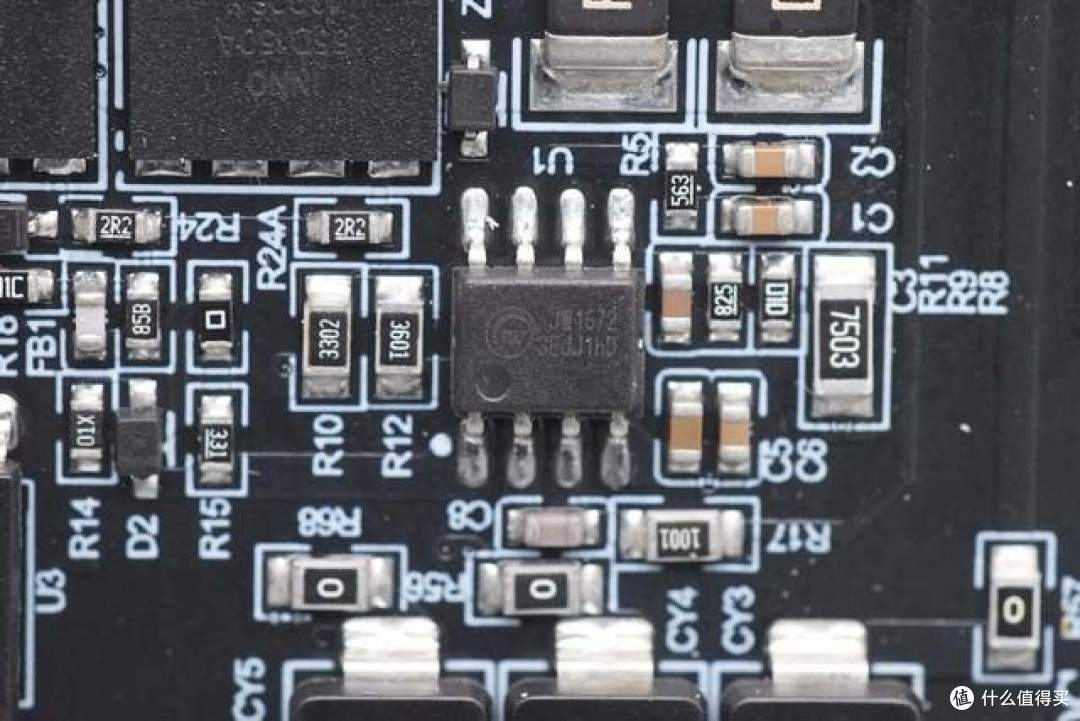

杰华特PFC控制器JW1572

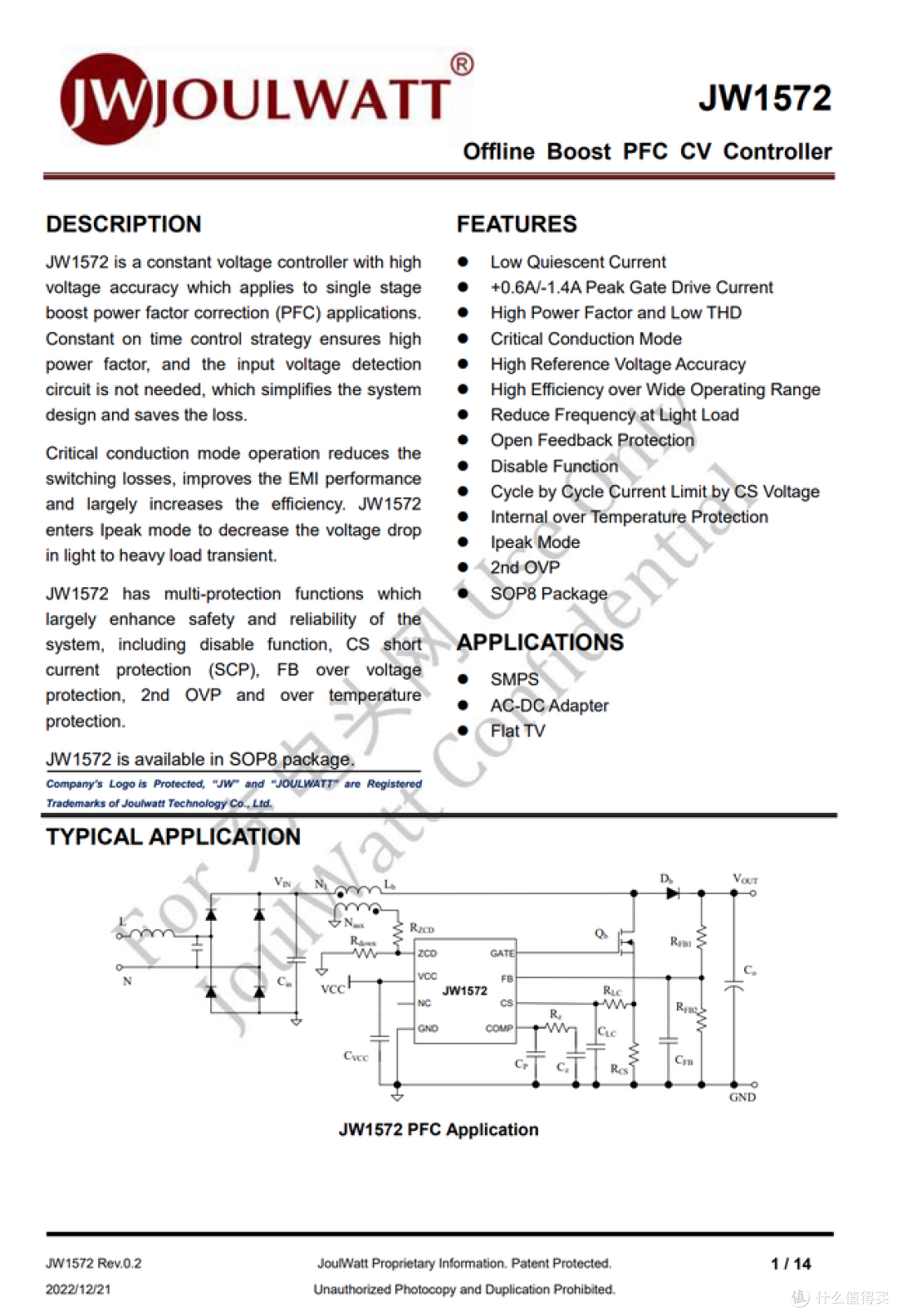

桌充内置的PFC控制器来自杰华特，型号为JW1572，是一款升压式PFC控制器，具备高精度恒压输出，适用于单级功率因数校正。芯片采用恒定导通时间控制，确保高功率因数，无需输入电压检测电路，简化了系统设计并降低损耗。

芯片采用临界导通模式运行，降低开关损耗，提升EMI性能以及效率。芯片具备完善的保护功能，具备反馈开路保护，电流取样电阻短路保护，逐周期过流保护，反馈过电压保护以及过热保护等保护功能，适用于USB PD快充，液晶电视以及显示器应用。

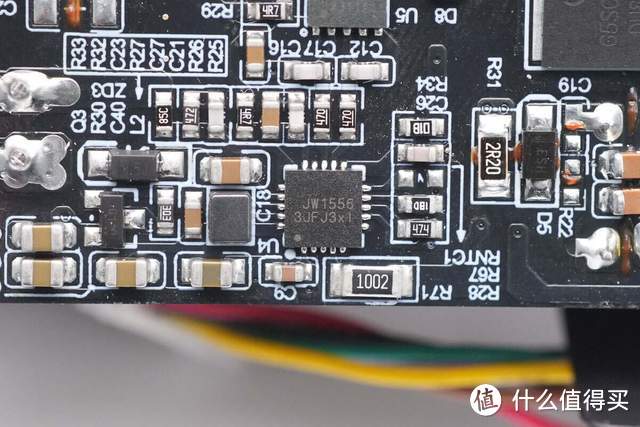

杰华特AHB控制器JW1556

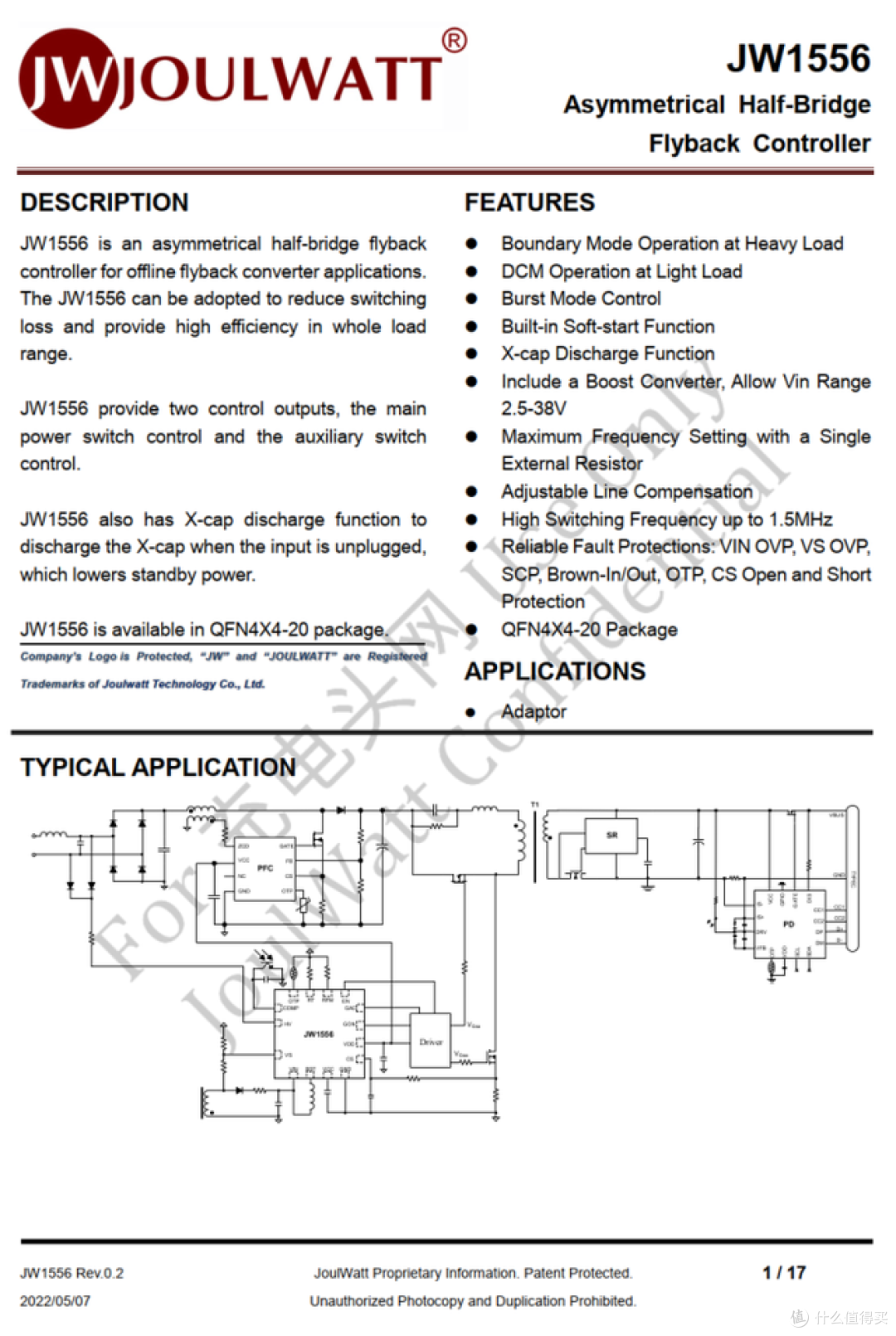

AHB控制器来自杰华特，型号JW1556，是一款非对称半桥反激式控制器，采用 QFN 4x4-20封装，适用于离线反激式转换器应用。芯片内部集成供电升压转换器，输入电压范围2.5-38V，最高工作频率达1.5MHz，支持65-300W快充应用。

杰华特 JW1556 在重负载下工作在ZVS模式，支持Adaptive ZVS 开关，实现效率最优化。在轻负载下工作在DCM模式，可提供主电源开关和辅助开关两路输出控制，支持高压启动、X电容放电、突发模式控制、可调线路补偿等功能。

充电头网总结

充电头网了解到，杰华特微电子是一家快速成长的高性能模拟和数模混合半导体供应商。自成立以来，杰华特始终致力于提供高集成度、高性能与高可靠性的电源管理等芯片产品，为客户提供一站式采购服务。公司拥有丰富的产品组合、广泛的市场布局以及严格的质量管控。目前，产品涵盖DC-DC、AC-DC、线性电源、电池管理、信号链等；应用范围涉及汽车电子、计算与通讯、工业应用、新能源、消费电子等众多领域。

充电头网了解到，倍思这款240W桌充内置的PFC控制器和AHB控制器分别采用杰华特JW1572以及JW1556。其中JW1572运行在临界导通模式，无需输入电压检测电路，在外围更加精简的同时保证高功率因数，降低谐波电流，助力产品轻松通过3C认证。另外一颗JW1556则在芯片内部集成供电升压转换器，支持多模式自动切换，能够进一步提升整机效率。

由此可见，杰华特JW1572+JW1556的组合非常适合氮化镓PD快充、笔记本电脑适配器、桌充、插排等追求高效、高功率密度的设备应用。
