极寒地区用电自由，沃瓦夫18500 20DBL评测

前言

在追求高效能源和便携性的时代，锂电池作为各种电子设备的主力能源供应者，扮演着至关重要的角色。而沃瓦夫18500 20DBL这款小型号锂电池的推出，为我们带来了全新的能源解决方案，并带着耐低温的属性，在当前充满活力和创新的科技领域，我们不断寻求着更小巧、更高效的电池产品。沃瓦夫18500 20DBL以其独特的设计和优异的性能，在这个领域引起了广泛的关注。

以上是深圳市根巨科技有限公司旗下WORWORF(沃瓦夫)低温电池品牌，电池型号有：18650-32ML、18650-30ML、18650-26ML、 18650-15ML、18500-20DBL。产品主要用于滑雪服、雪地 相机、狩猎相机、运动相机、高山雪地手电筒、寒地 GPS定位系统、寒地信号发射器等，并通过了UN38.3、IEC62133、MSDS、CE认证，同时这款电芯可以在-40℃环境下以0.2C倍率持续放电循环300次后的容量保持率在70%以上，下面充电头网就从充放电、内阻以及温度测试为大家全面解析这款电池的性能如何。

外观介绍

按照惯例，先来看看这款电芯的外观。

WORWORF18500-20DBL电芯为圆柱体设计，采用灰色电芯套膜颜色，并且套膜颜色可依据要求进行调整，满足客户的多样化需求。

WORWORF18500-20DBL电芯另一侧拥有电芯喷码：

“WWF 18500 20DBL”

额定容量：2000mAh@0.2C；

标称电压：3.6V；标称能量：7.2Wh；

交流内阻：≤55mΩ

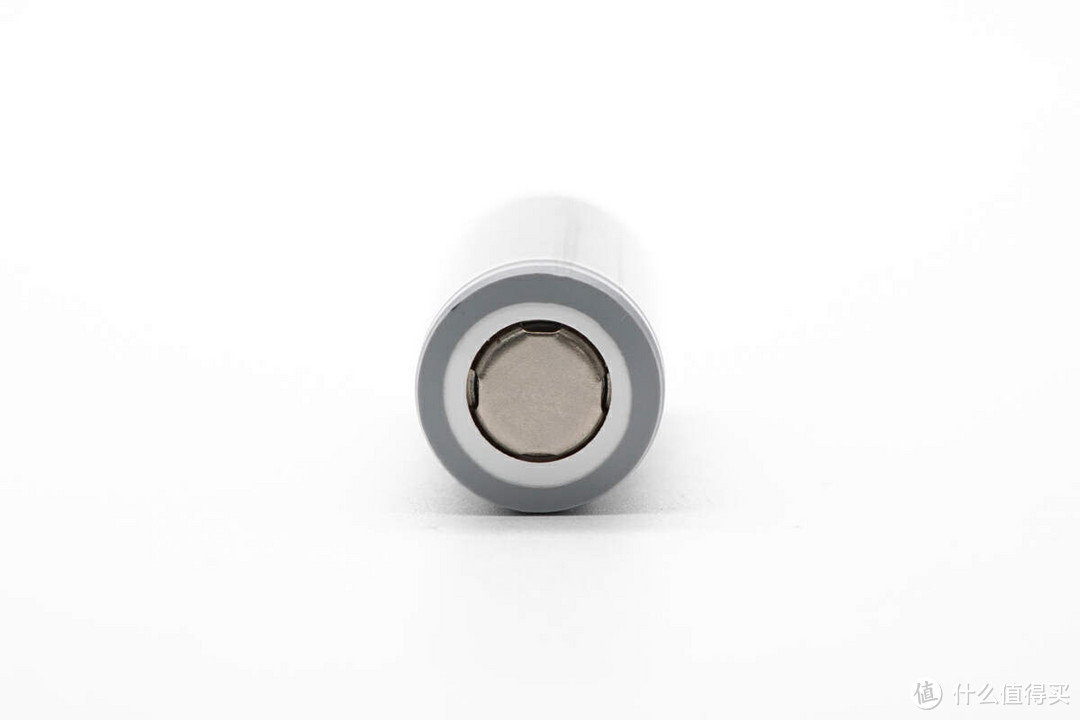

WORWORF18500-20DBL电芯负极接触面采用合金金属材质制作，阳极氧化工艺处理，耐用防腐。

WORWORF18500-20DBL电芯正极接触面依旧为合金材质，圆片四焊点连接更稳固。

使用塑胶卡尺测得，WORWORF18500-20DBL电芯圆柱高度约为48.8mm。

使用塑胶卡尺测得，WORWORF18500-20DBL电芯柱直径约为18.1mm。

WORWORF18500-20DBL电芯重量约为35.2g。

WORWORF18500-20DBL电芯在成年男子手中较为小巧。

充放电测试

看完外观，进入正题；以下将进行0.2C、0.5C和1C倍率进行充放电测试。

充电测试

充电测试将对0.2C、0.5C和1C倍率进行恒流恒压充电，统计其总耗时。

0.2C充电

绘制出折线图，设置电流为 400mA，0.2C为沃瓦夫18500 20DBL电芯充电，充电截止电压为 4.2V，耗时5小时18分。

0.5C充电

绘制出折线图，设置电流为 1000mA，0.5C为沃瓦夫18500 20DBL电芯充电，充电截止电压为 4.2V，耗时2小时32分。

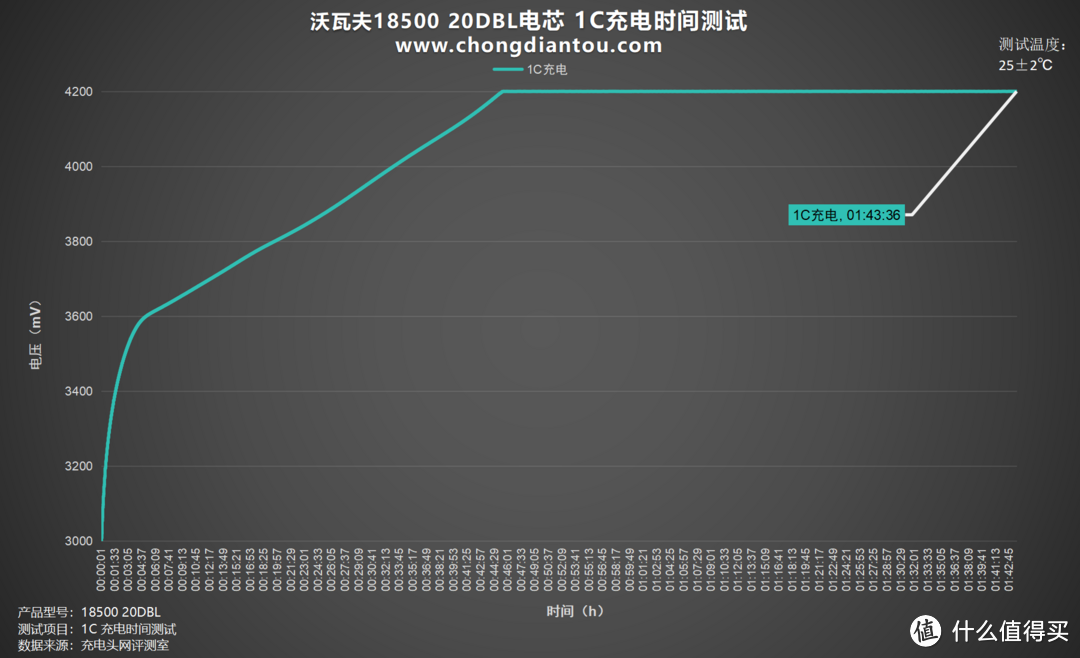

1C充电

绘制出折线图，设置电流为 2000mA，1C为沃瓦夫18500 20DBL电芯充电，充电截止电压为 4.2V，耗时1小时43分。

将测试数据绘制成折线图，充电测试中0.2C充电充满耗时5小时18分钟，0.5C充电充满耗时2小时65分钟，1C充电充满耗时1小时43分钟。

放电测试

放电测试阶段将使用恒流放电，统计其总耗时及其放出容量及能量数值。

0.2C放电

绘制出折线图，设置电流为 400mA，0.2C为沃瓦夫18500 20DBL电芯放电，均压 3.64V，放到截止电压为 2.5V，耗时约4小时50分，放出容量1939mAh，放出能量7.05Wh。

0.5C放电

绘制出折线图，设置电流为 1000mA，0.5C为沃瓦夫18500 20DBL电芯放电，均压 3.59V，放到截止电压为 2.5V，耗时约1小时55分，放出容量1922mAh，放出能量6.9Wh。

1C放电

绘制出折线图，设置电流为 2000mA，1C为沃瓦夫18500 20DBL电芯放电，均压 3.51V，放到截止电压为 2.5V，耗时约57分，放出容量1906mAh，放出能量6.69Wh。

将测试数据汇总成表格，可以看出电芯在三种倍率下进行放电测试差距，放电时间最短的为1C放电，放电时间约为57分钟。放电时间最长的为0.2C放电，放电时间约为4小时50分钟。

将测试数据汇总成柱状图，放电测试中整体放电能量在6.69-7.05Wh之间；整体差距并不大，其中放电能量最高的是0.2C放电档位，放电能量达到7.05Wh；放电能量最低的是1C放电档位，放电能量为6.69Wh。

再来看看各档位放出的容量差异，将数据绘制出曲线图，可以看到 0.2C放电档位放出容量1939mAh，放出容量最低的是 1C放电档位放出容量1906mAh。

内阻测试

内阻测试部分，充电头网将使用内阻测试仪器，分别测试 满电内阻 与 空电内阻。

测试数据汇总至表格，可以看到满电内阻电压为 4.2V，空电内阻电压则为 2.5V，沃瓦夫18500 20DBL电芯标称内阻是 ≤55mΩ。

绘制出柱状图，可以看到 4.2V满电内阻为 47.3mΩ，2.5V空电内阻为 47.89mΩ，且满电与空电内阻均没有太大变化，且没有超过标称内阻，表现优秀。

温度测试

温度测试部分，充电头网将对各个充放电倍率30分钟后的温度进行测量。

充电温度测试

0.2C充电

将沃瓦夫18500 20DBL电芯以0.2C倍率进行充电30分钟，表面最高温度为26.5℃左右。

0.5C充电

将沃瓦夫18500 20DBL电芯以0.5C倍率进行充电30分钟，表面最高温度为29.4℃左右。

1C充电

将沃瓦夫18500 20DBL电芯以1C倍率进行充电30分钟，表面最高温度为32.8℃左右。

放电温度测试

0.2C放电

将沃瓦夫18500 20DBL电芯以0.2C倍率进行放电30分钟，表面最高温度为26.6℃左右。

0.5C放电

将沃瓦夫18500 20DBL电芯以0.5C倍率进行放电30分钟，表面最高温度为28.7℃左右。

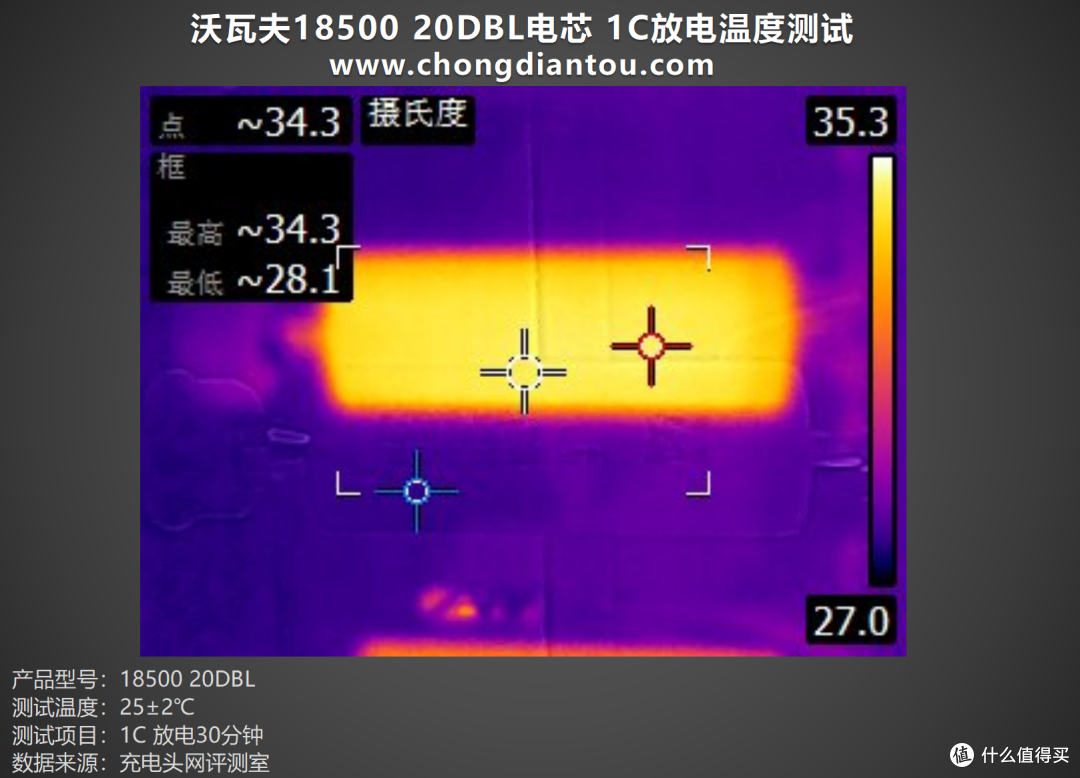

1C放电

将沃瓦夫18500 20DBL电芯以1C倍率进行放电30分钟，表面最高温度为34.3℃左右。

充电头网总结

这款沃瓦夫18500 20DBL电芯，充电头网分别在0.2C、0.5C以及1C三种倍率下测试，充电方面，1C倍率充电能在1小时43分完成充电，放电部分，可以看到0.2C倍率放电放出容量1939mAh，放出能量为7.05Wh，均接近标称数据。

再来看看内阻和温度表现，在空电以及满电状态下内阻数值均没有超过标称内阻，4.2V满电内阻为 47.3mΩ，2.5V空电内阻为 47.89mΩ，且满电与空电内阻均没有太大变化，且没有超过标称内阻，表现优秀。温度方面，在三组不同倍率充放电进行30分钟后测试温度，充电温度在26-33℃区间，放电温度在26-34℃区间，整体发热量不大，放电温度较高属正常现象，总体而言，这款电芯在多项测试中表现出了稳定、可靠的特性，适合多种场景的应用需求。

相关阅读：

1、耐低温、大容量，根巨科技公司推出沃瓦夫18650 26ML电芯

2、专为严寒地区准备，根巨科技推出沃瓦夫18500 20DBL低温电芯

3、极寒地区福音，沃瓦夫18650 26ML评测
