做一组磷酸铁锂电池

24-04-22

闲来无事做个锂电池玩玩,主要是原来的48v满足不了我了,超车有时候太危险了。

电芯选择了中天的磷酸铁锂43184,因为考虑到安全性所以选择了铁锂,选43184是因为这个电芯放电倍率特别高,持续5c瞬间10c,这在磷酸铁锂中是比较少见了,意味着可以持续100a瞬间200a电流,满足我后期升级的需求。

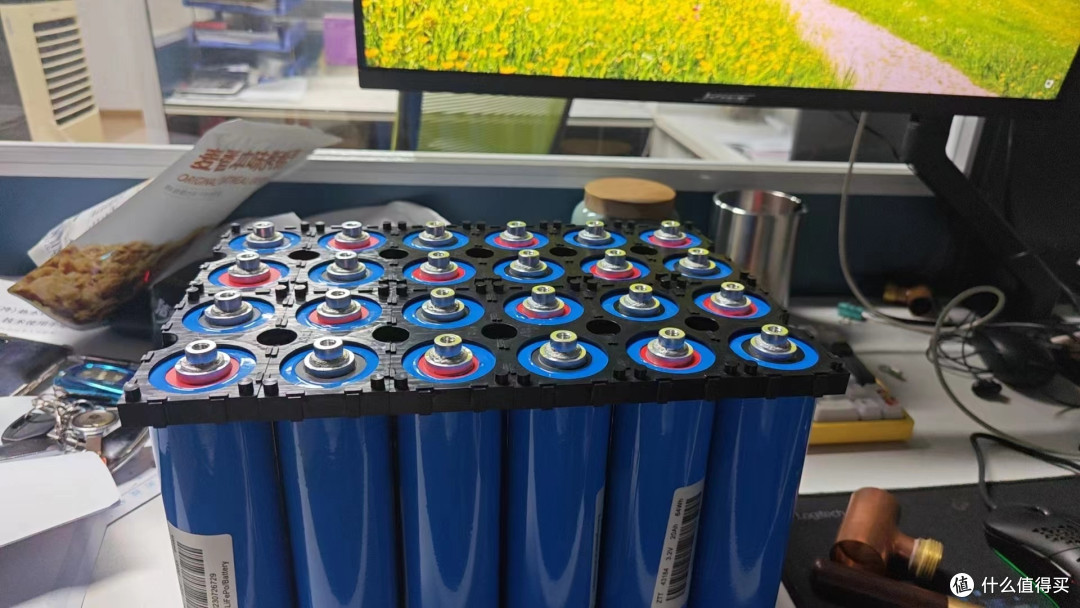

一开始是打算上电池支架的,但是发现如果用了支架体积太大了,决定还是改成用704硅胶沾起来;

用支架体积太大了用支架体积太大了用支架体积太大了

第一步肯定是先画图排列好,算好长宽高,避免装不下车里;

最大化排列最大化排列最大化排列

测一下内阻,不过铁锂测内阻意义不大;

做一组磷酸铁锂电池

用704硅橡胶把电池先拼成一排,然后叠起来,用704硅胶是因为它耐高温,也有减震作用;

做一组磷酸铁锂电池做一组磷酸铁锂电池

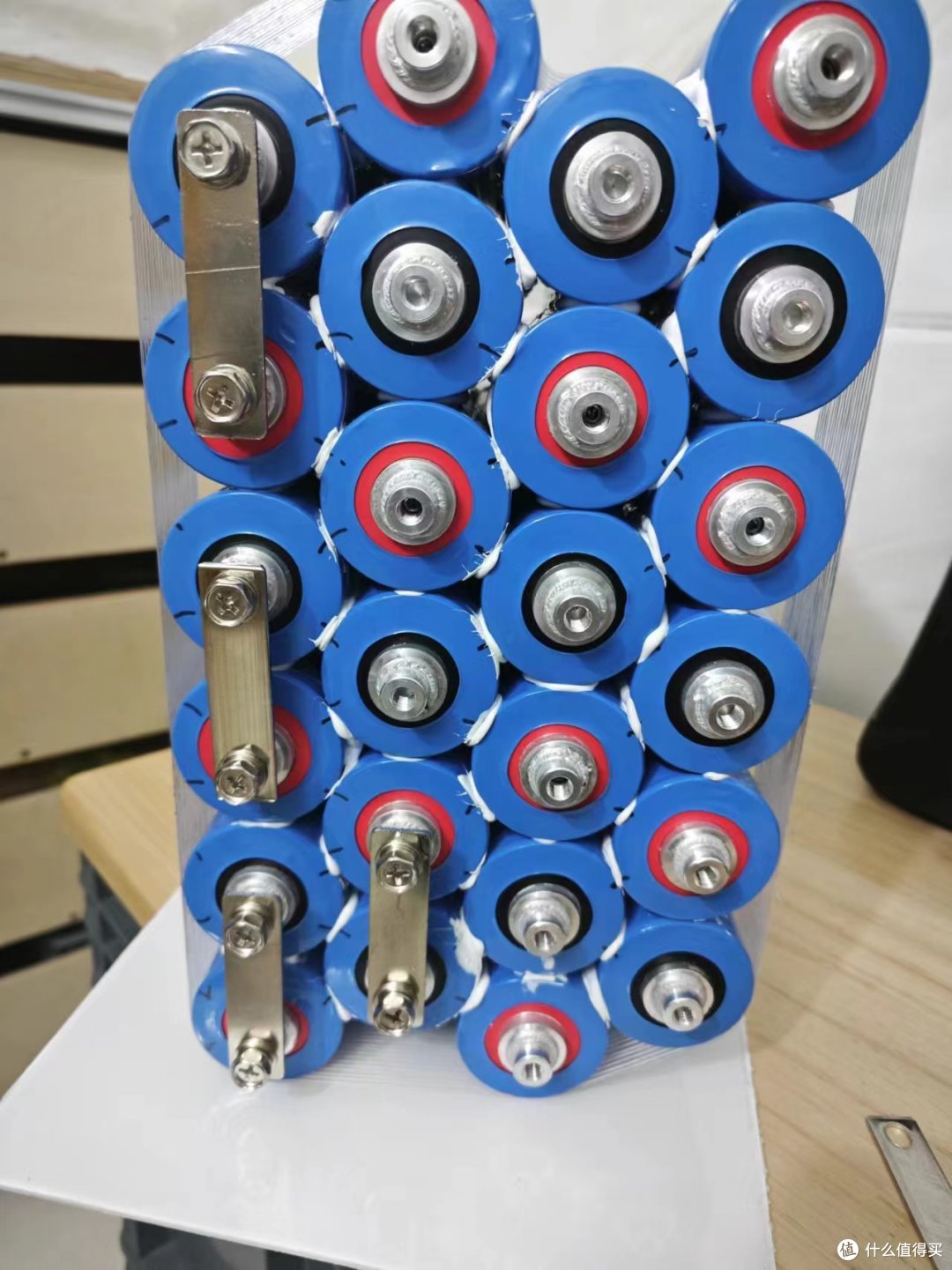

开始用连接片连接,这一步一定要小心,避免连接错了短路,最好是提前画好图按图接;

做一组磷酸铁锂电池

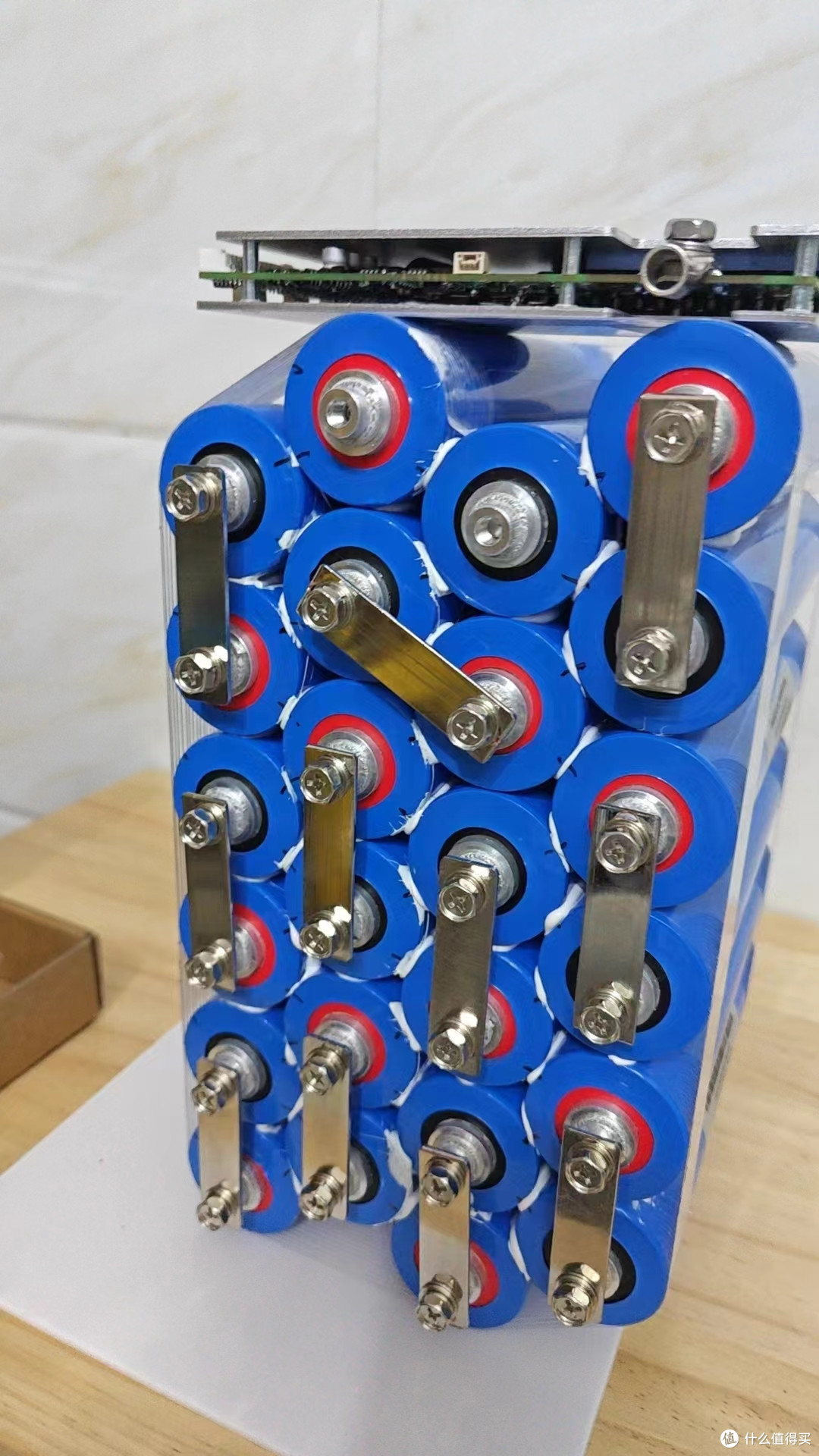

保护板下面垫一块环氧板,然后把保护板粘上去,我提前把采集线贴上了标签,这样不容易错;

做一组磷酸铁锂电池

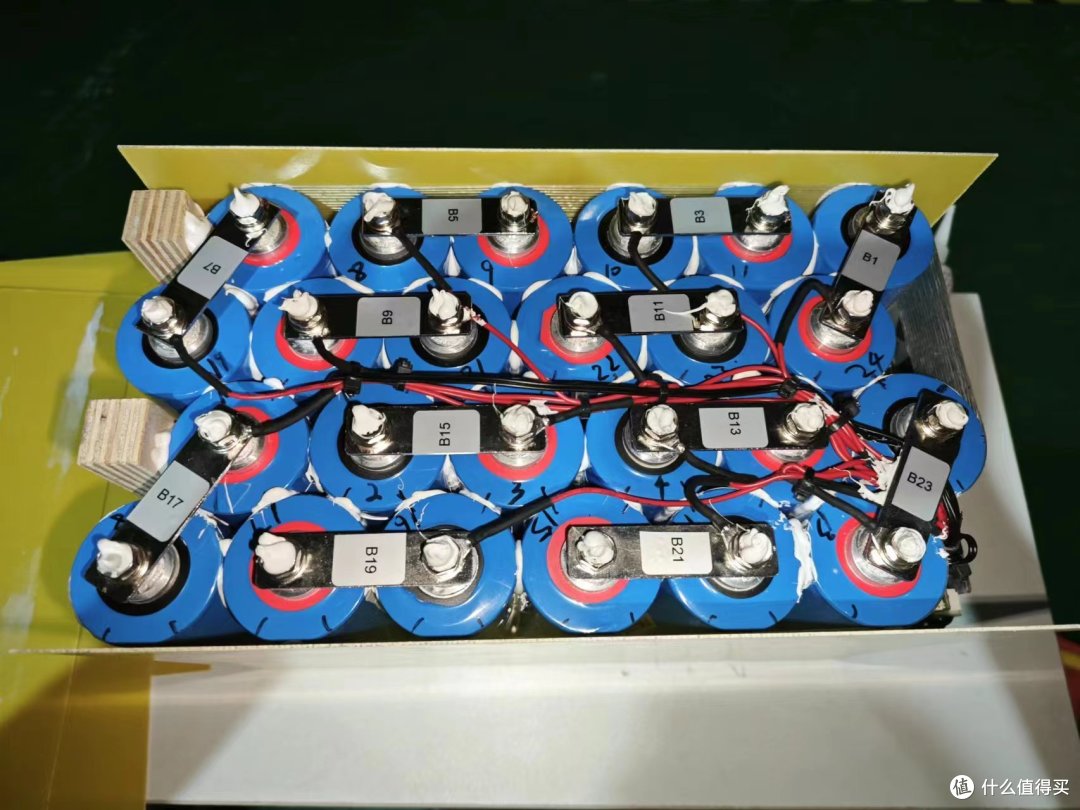

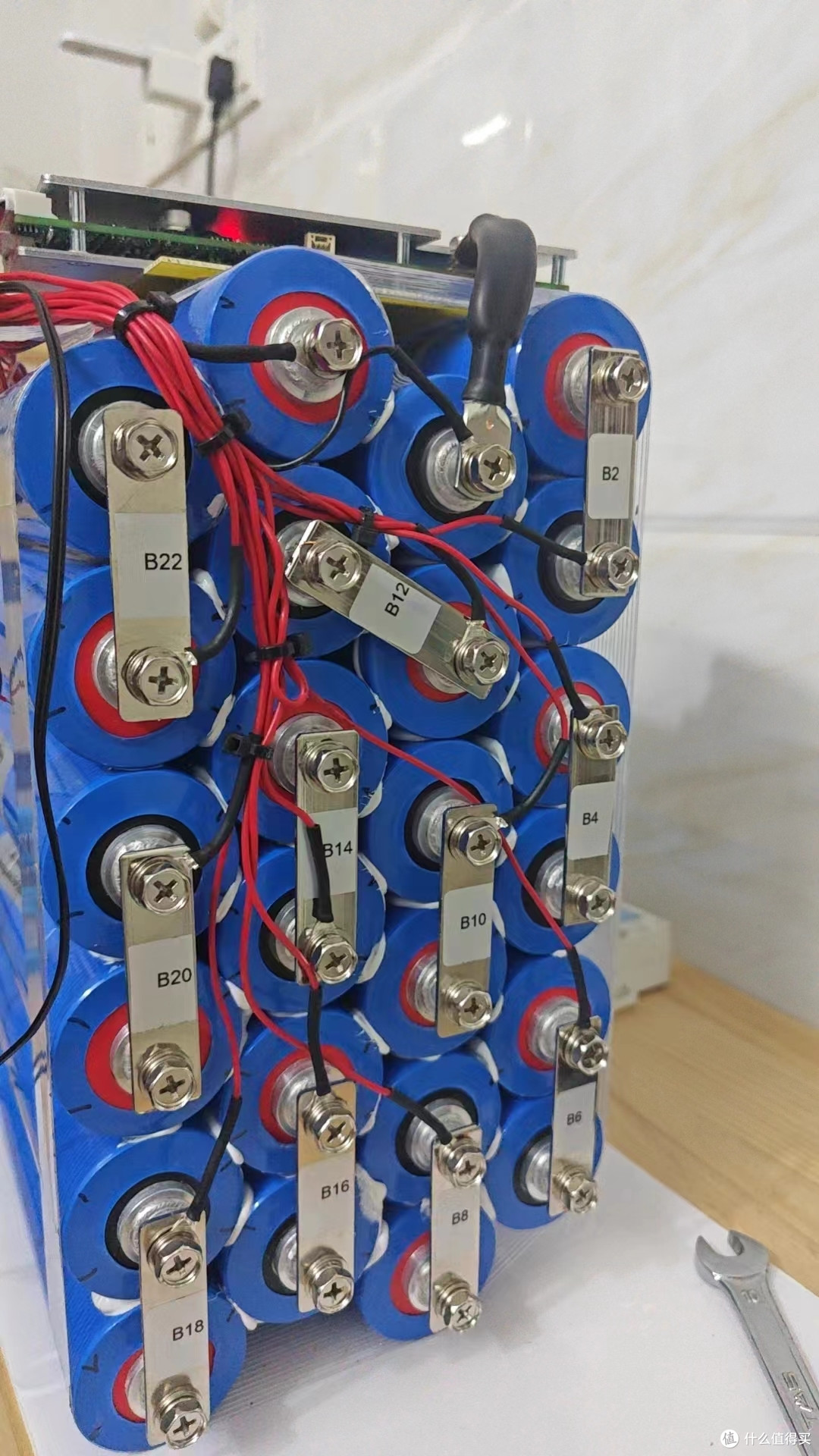

连接采集线,我一开始是打算焊锡的,不过这连接片死活焊不上,哪怕我钻孔露出紫铜也焊接不上,最后只能压端子连接;

做一组磷酸铁锂电池

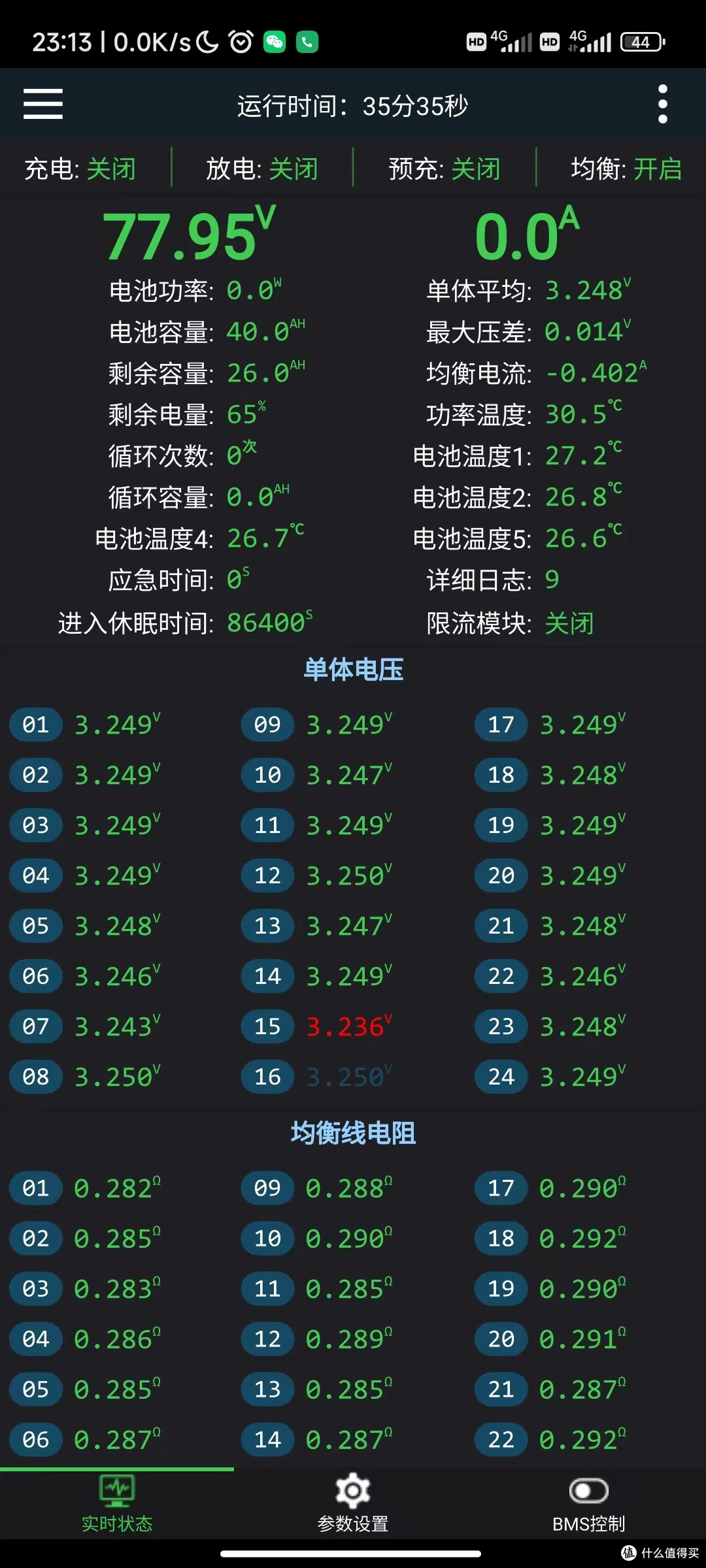

连上采集线和负极以后就可以看数据了,静态压差高均衡一下就可以了;

做一组磷酸铁锂电池

在底部垫了两块海洋板边角料,这样底部承重可以分散开;

做一组磷酸铁锂电池

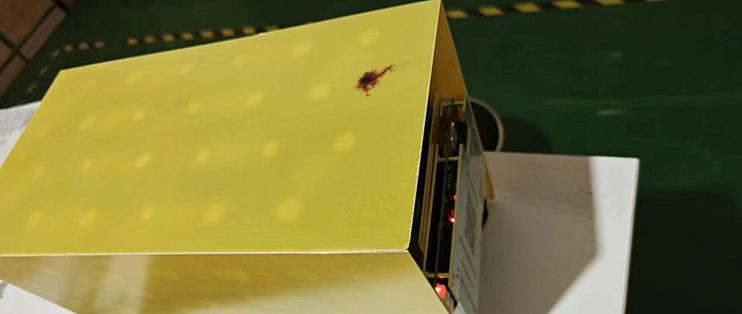

每个螺丝点上硅胶,给侧面贴上环氧板,可以起到防松减震作用;

做一组磷酸铁锂电池做一组磷酸铁锂电池

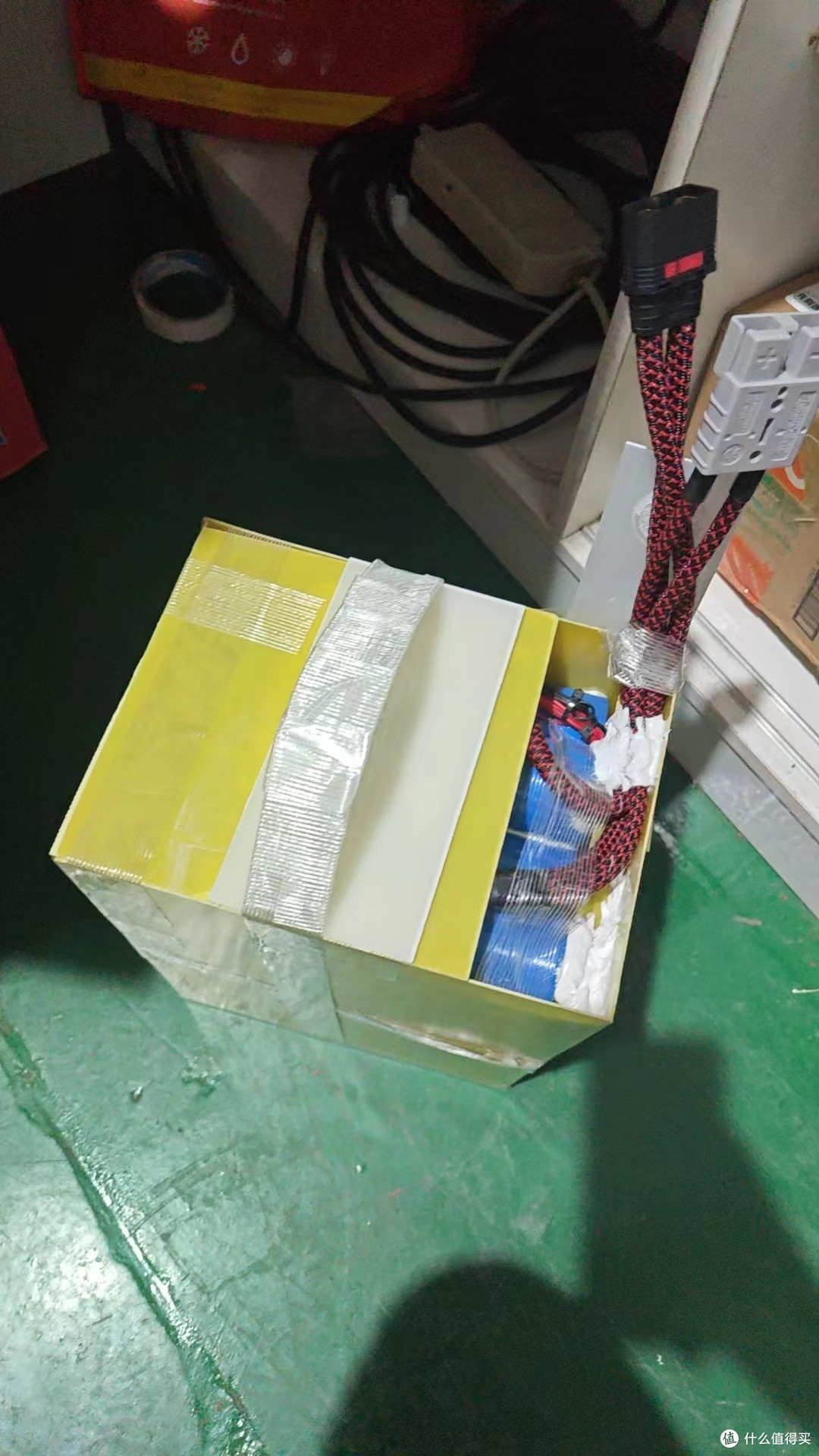

继续贴其他环氧板,顺便用纤维胶带做个简易提手;

做一组磷酸铁锂电池

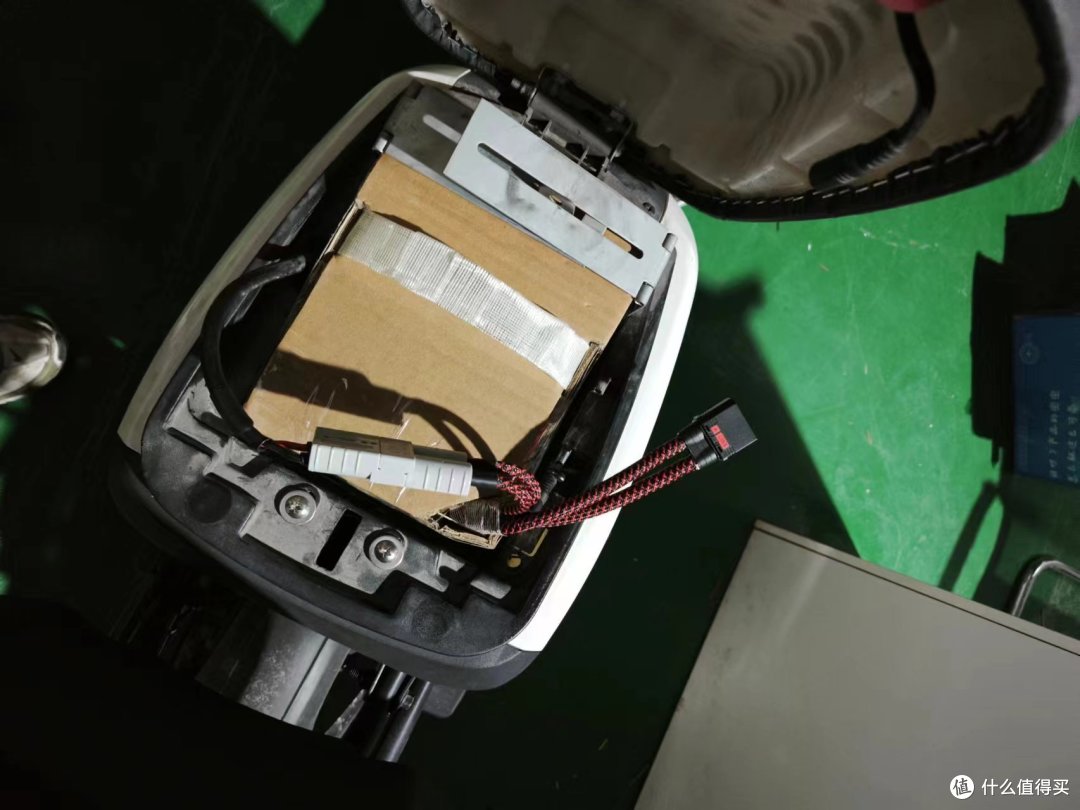

用纸皮包住,上车!顺便把原车的品字头换成安德森,小偷打开坐桶看了都流泪,我估计他都不敢偷!做一组磷酸铁锂电池

做一组磷酸铁锂电池做一组磷酸铁锂电池

测试了一下40a放电,动态压差0.06,后面循环一下估计更低,铁锂一致性差本来就会高一点,所以这个压差算还好了;

测试了一下动力,深远A8L原装车,极速70+,8秒提速0-50km,这个动力暂时已经够用了;

总结:总成本是电芯850+极空保护板210+辅料配件80=1160元,这个价格性价比还是可以的,加个逆变器就是1.4度电的户外电源,磷酸铁锂也足够安全放心,露营自驾游可以带上,三元我可不敢放车上的。

还没上不锈钢电池箱,是考虑到还是先测试一下发热量怎么样,如果发热量高我就设计风冷,这样就要加大电池箱,订个电池箱大概70元左右。

最后提醒大家组装有风险,非专业人士不建议玩这个。

作者声明本文无利益相关,欢迎值友理性交流,和谐讨论~

评论 26

daiyunfei

极速70+,车架能扛得住吗?原厂碟刹够呛吧

北京
南咸

可以的,这个车素车就能达到70了

广东
芭比呀用户头像挂件

什么时候量产

江苏
daiyunfei

南方的气候用铁锂挺合适的。不过,高低弄个不锈钢壳吧,做好防水

北京
lxihao用户头像挂件

楼主,请问电芯材料在哪买的?

湖南
gzrunman

中天的43184只有22AH阿,为何楼主的设置成40AH,是初稿还没调整过来吗?

广东
南咸

我测试一下有没有超容,最后还是设置成20了

广东
qfbylive

楼主牛X了

山东
下午开船

你好 请问你车晚上停在哪里 [高兴] [高兴]

山东
雨林见

都是广东的都想让你帮忙收费做一个 [高兴] ,20a的铅酸电池换成这款就好。

福建
蜂源008

能充电到满电电压吗?

浙江
looksaw用户头像挂件

那个现在星恒48V24A的700左右,应该不用这个搞法了吧?

浙江
小小雨

大佬电芯哪里买的啊,极空的板子蓝牙太垃圾了怎么能改善呢

广东
南咸

淘宝,极空的蓝牙我觉得还可以吧,有时候会连不上,你的经常出问题的话看看是不是铁箱子的原因

广东
小小雨

是铁箱子啊,主要要离得很近才行。别家的蓝牙在车附近都行,不知道现在改善了没有

广东
