拆解报告:Realme真我10000mAh双口18W快充移动电源RMA138

2020-11-20 17:06:34 0点赞 4收藏 4评论

你是AMD Yes党?还是intelNVIDIA的忠实簇拥呢?最新一届#装机大师赛#开始啦!本次装机阵营赛分为3A红组intel NVIDIA蓝绿组混搭组还有ITX组,实体or虚拟装机都能参与,可使用值得买定制化DIY装机工具在文中展现配置单!每个小组均有精美礼品,优秀文章还可角逐装机大师终极大奖,点击参与<<<

最近充电头网拿到了Realme一款快充移动电源,从包装盒到移动电源均采用黄色作为主色调,和Realme品牌很契合。此外这款移动电源容量为10000mAh,配备热门的1A1C接口,兼容Apple 2.4A、QC、PD、AFC和FCP等协议,最大输出功率都是18W,可为iPhone SE、华为、小米等品牌手机进行快充。下面充电头网就和大家分享这款充电宝的拆解,看看其内部设计如何。

一、Realme 18W快充移动电源外观

包装盒采用黄色配色,是Realme品牌的主色调。包装设计风格简约,正面设有移动电源名称、容量和外观图。


拆解报告:Realme真我10000mAh双口18W快充移动电源RMA138


背面印有移动电源六大特性标识以及相关参数信息。


拆解报告:Realme真我10000mAh双口18W快充移动电源RMA138


打开包装盒,内部采用塑料盒对移动电源进行固定保护,边缘设有提手,方便消费者将其取出。


拆解报告:Realme真我10000mAh双口18W快充移动电源RMA138


塑料盒底部设有理线槽,用来放数据线

包装内含移动电源、数据线和使用说明书。


拆解报告:Realme真我10000mAh双口18W快充移动电源RMA138


线缆额外设有一个USB-C转换头,支持Micro-USB,使得新老设备都能用,此外长短适中,方便携带和使用。


拆解报告:Realme真我10000mAh双口18W快充移动电源RMA138


这款移动电源采用黄色机身加黑色Realme品牌设计,凸显了该品牌,让老用户看上去很亲切。机身两侧半圆弧面设计,上手持握感好;两端则收缩处理,小了一圈。


拆解报告:Realme真我10000mAh双口18W快充移动电源RMA138


黄色外壳表面采用斜纹设计,增加上手感。


拆解报告:Realme真我10000mAh双口18W快充移动电源RMA138


移动电源顶面配有1A1C接口、LED电量指示灯和电源键。接口胶芯均为黄色,LED灯亮白光,每颗代表25%电量。


拆解报告:Realme真我10000mAh双口18W快充移动电源RMA138


底部外壳上标注有移动电源参数

型号:RMA138

电池容量:10000mAh/36.3Wh 9800mAh(Min)/34.4Wh(Min)

额定容量:6200mAh(5V2A)

USB-C输入:5V2A、9V2A(Max)

USB-A/C单口输出:5V3A、9V2A、12V1.5A

双口输出:5V2A、5V3.1A(Max)


拆解报告:Realme真我10000mAh双口18W快充移动电源RMA138


使用游标卡尺实测移动电源机身长150.25mm。


拆解报告:Realme真我10000mAh双口18W快充移动电源RMA138


宽度为71.93mm。


拆解报告:Realme真我10000mAh双口18W快充移动电源RMA138


厚度为15.08mm。


拆解报告:Realme真我10000mAh双口18W快充移动电源RMA138


和iPhone 11 Pro Max大小直观对比,两者大小相当。


拆解报告:Realme真我10000mAh双口18W快充移动电源RMA138


拿在手上的直观感受。


拆解报告:Realme真我10000mAh双口18W快充移动电源RMA138


移动电源净重约为213g。


拆解报告:Realme真我10000mAh双口18W快充移动电源RMA138


使用ChargerLAB POWER-Z KT002检测USB-A口输出协议,显示支持Apple 2.4A、Samsung 5V/2A和DCP协议,以及QC2.0、QC3.0、AFC、FCP快充协议。


拆解报告:Realme真我10000mAh双口18W快充移动电源RMA138


使用KT002检测USB-C口输出协议,显示同样支持Apple 2.4A、Samsung 5V/2A、DCP、QC2.0/3.0、AFC、FCP等协议。


拆解报告:Realme真我10000mAh双口18W快充移动电源RMA138


除此之外,PDO报文显示USB-C口还支持PD3.0快充标准,具备5V2.4A、9V2A和12V1.5A三组固定电压档位。

二、Realme 18W快充移动电源拆解


拆解报告:Realme真我10000mAh双口18W快充移动电源RMA138


将机身壳拆开,边缘采用卡扣固定封装,外壳内贴有泡棉胶来保护电芯。此外内部采用黑色塑料框架用来装放电芯和PCB板。


拆解报告:Realme真我10000mAh双口18W快充移动电源RMA138


PCB板使用螺丝固定,电芯和电路板采用镍片点焊连接,极耳处填充泡棉胶,板子右下角设有锂电保护电路。


拆解报告:Realme真我10000mAh双口18W快充移动电源RMA138


拆掉螺丝取出电芯和PCB板。


拆解报告:Realme真我10000mAh双口18W快充移动电源RMA138


PCB板正面一览,电感打胶固定,左侧便是移动电源主控芯片。

经过对PCB板正背面电路观察分析发现,Realme这款18W快充移动电源采用移动电源主控芯片进行升降压和协议识别,实现单口快充双口输出功率智能分配的设计架构。下面我们从电芯放电到两路输出来分析各元器件的信息。


拆解报告:Realme真我10000mAh双口18W快充移动电源RMA138


电芯特写,规格为3.63V/9.8Ah/35.57Wh,充电限制电压为4.2V。


拆解报告:Realme真我10000mAh双口18W快充移动电源RMA138


另一端贴有白色贴纸,电芯生产日期为2020年1月21日。


拆解报告:Realme真我10000mAh双口18W快充移动电源RMA138


侧面配有热敏电阻进行温度监控,线芯焊接处打胶保护。


拆解报告:Realme真我10000mAh双口18W快充移动电源RMA138


丝印Y1ZM的锂电保护芯片。


拆解报告:Realme真我10000mAh双口18W快充移动电源RMA138


旁边是三颗8205B锂电保护MOS管并联,与保护IC共同组成锂电保护电路。


拆解报告:Realme真我10000mAh双口18W快充移动电源RMA138


移动电源主控芯片采用英集芯IP5328。这款芯片集成了升降压和协议识别功能。得益于高集成度,芯片外围器件少,所以IP5328很适合应用于小尺寸PCB设计。同时英集芯IP5328P还集成QC2.0/3.0快充输出协议,并且通过了QC3.0高通认证,证书编号:4788056908-2。集成FCP、AFC、SFCP、MTK PE、USB C DRP 、BC1.2输入/输出充电协议,支持4.2/4.35/4.4/4.5V多种电池电压。


拆解报告:Realme真我10000mAh双口18W快充移动电源RMA138


英集芯IP5328规格资料。充电头网了解到,采用英集芯IP5328P的产品还有腾讯赤兔马移动电源、品胜TS-D245 USB PD移动电源、羽博20000mAh PD移动电源、华美M10移动电源、OLODO CS3-PD18 移动电源、realme 10000mAh移动电源等。


拆解报告:Realme真我10000mAh双口18W快充移动电源RMA138


2R2升降压电感特写,打胶散热与固定,大尺寸电感降低内阻,减小发热提高效率。


拆解报告:Realme真我10000mAh双口18W快充移动电源RMA138


无丝印芯片特写,用于保护等功能。


拆解报告:Realme真我10000mAh双口18W快充移动电源RMA138


电源键特写,贴片焊接。


拆解报告:Realme真我10000mAh双口18W快充移动电源RMA138


LED指示灯特写。


拆解报告:Realme真我10000mAh双口18W快充移动电源RMA138


电解电容规格为16V 100μF,用于输入输出滤波。


拆解报告:Realme真我10000mAh双口18W快充移动电源RMA138


8205B保护管,用于USB-A口输出保护。


拆解报告:Realme真我10000mAh双口18W快充移动电源RMA138


USB-A母座特写,沉板过孔焊接,降低机身厚度。


拆解报告:Realme真我10000mAh双口18W快充移动电源RMA138

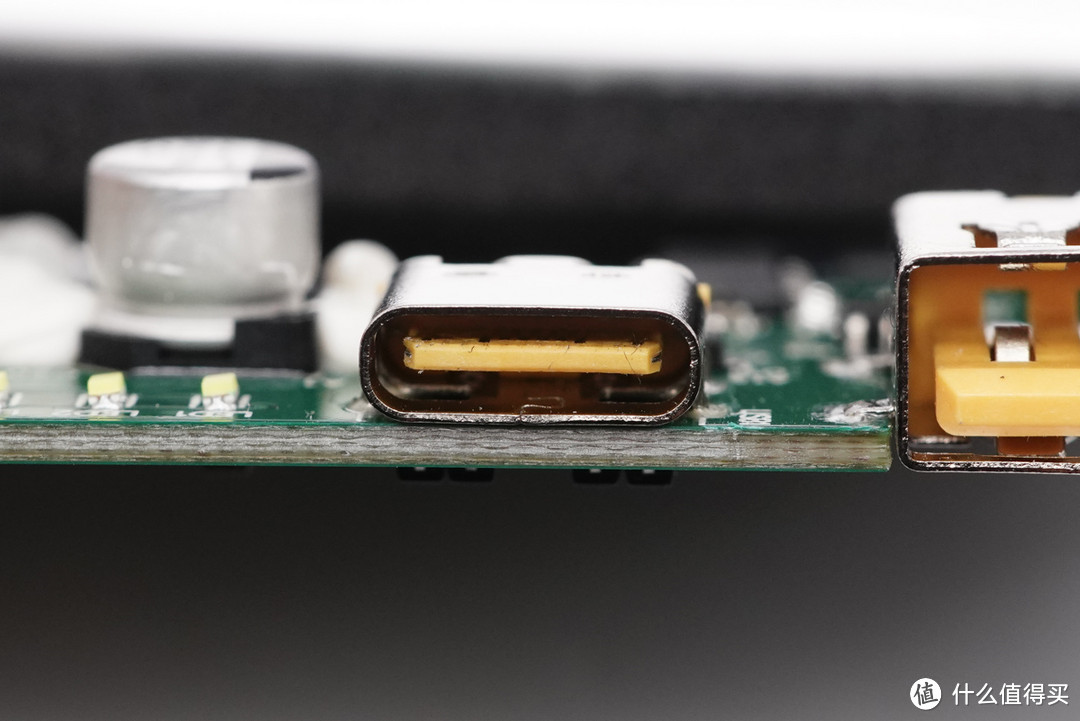

USB-C母座特写,过孔焊接。


拆解报告:Realme真我10000mAh双口18W快充移动电源RMA138


全部拆解完毕,来张全家福。

充电头网拆解总结

这款移动电源采用黄色机身加黑色Realme品牌设计,风格简约同时又有着自己的特点。机身扁平圆润,方便携带和使用,内置英集芯IP5328主控芯片用于1A1C双口输出控制,使产品兼容Apple 2.4A、QC、PD、AFC和FCP等协议,支持18W双向快充,加之10000mAh容量,适合日常充当应急电源使用。

移动电源黄色外壳表面采用斜纹设计,两侧半圆弧面设计,使其具有不错的持握感,此外机身两端收缩处理,小了一圈。充电头网通过拆解了解到,移动电源内部设有黑色塑料框架来保护电芯和PCB板。PCB板上电感打胶处理,端口数据脚有ESD保护,防止静电击穿损坏,USB-A母座沉板焊接以降低机身厚度。
