万物皆可TYPEC-新买的雷铭小电磨重新抄板改TYPEC

前段时间拼夕夕13元包快买了个4.2V锂电小电磨，做工还不错，同心度也很好，有3档可调，唯一美中不足的是充电接口是microusb的，就想着自己改个typec口，相对旧的直接改一个typec口上去的那种方法，直接抄板改成typec的方法更加优雅一些，用嘉立创画个板子，可以白嫖电路板，说干就干，画了好了板子就等着收货了。

所有的东西包括一个电磨本体，一盒子打磨头

整体大小

背面一览

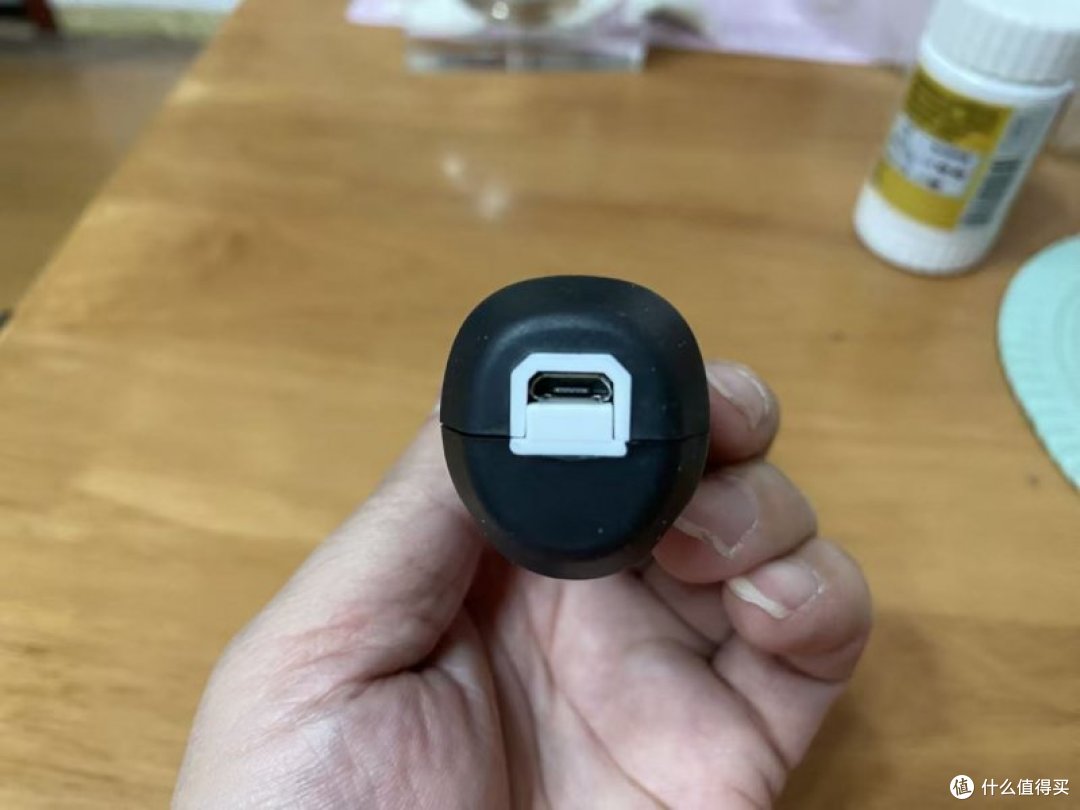

接口一览

拆开后的结构

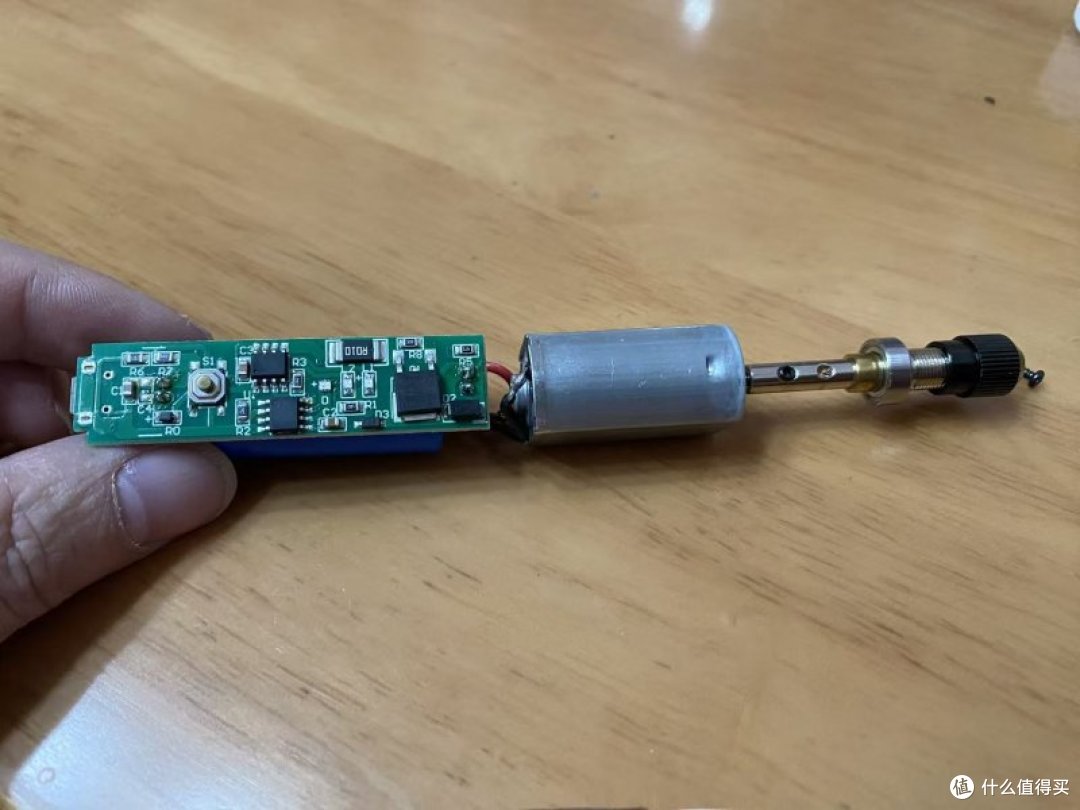

电路部分

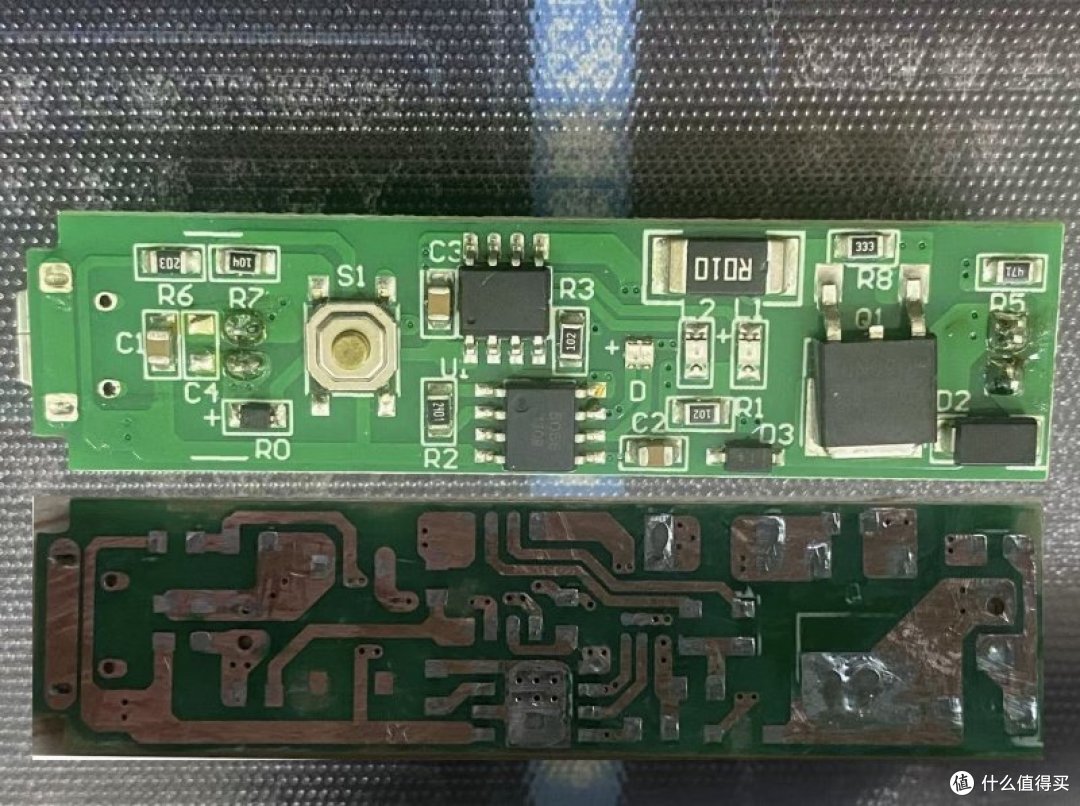

电路一览图

电路板正面图

电路板背面图

按照旧板子抄板重新画了板子。
正面2D图

背面2D图

正面3D图

背面3D图

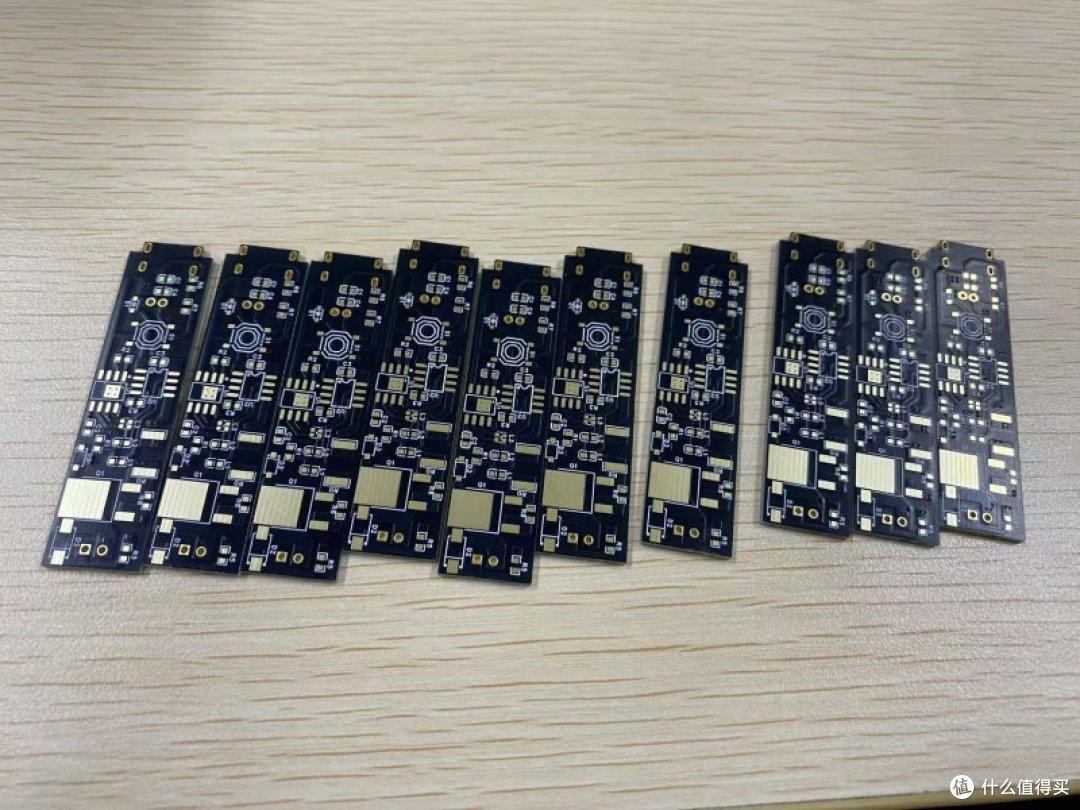

等了几天嘉立创打版的电路板到了，用的是沉金的，一般本来是5个，居然给了10个，其实我要1个就行了，多的先留着吧。

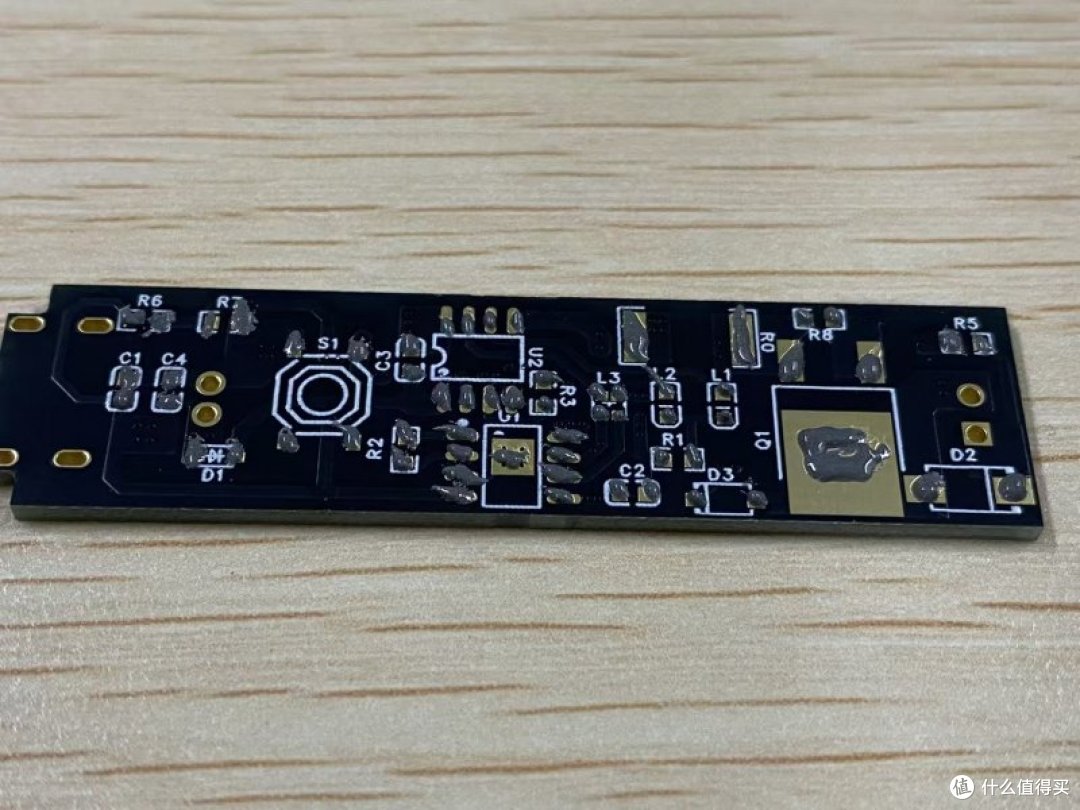

点上焊膏。

放上零件用加热台加热。

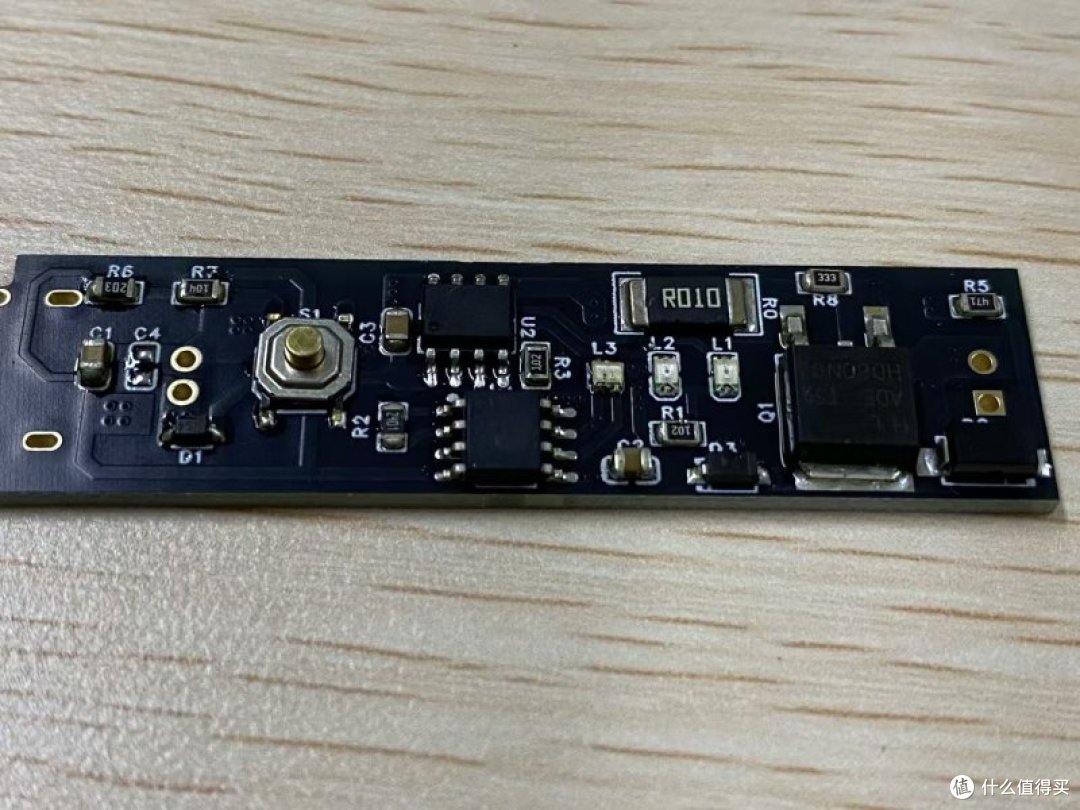

正面部分弄好了。

背面部分也焊好了。

测试充电以及各种功能，没有问题。

打磨一下接口处为TYPEC口，装上电路板测试一下位置。

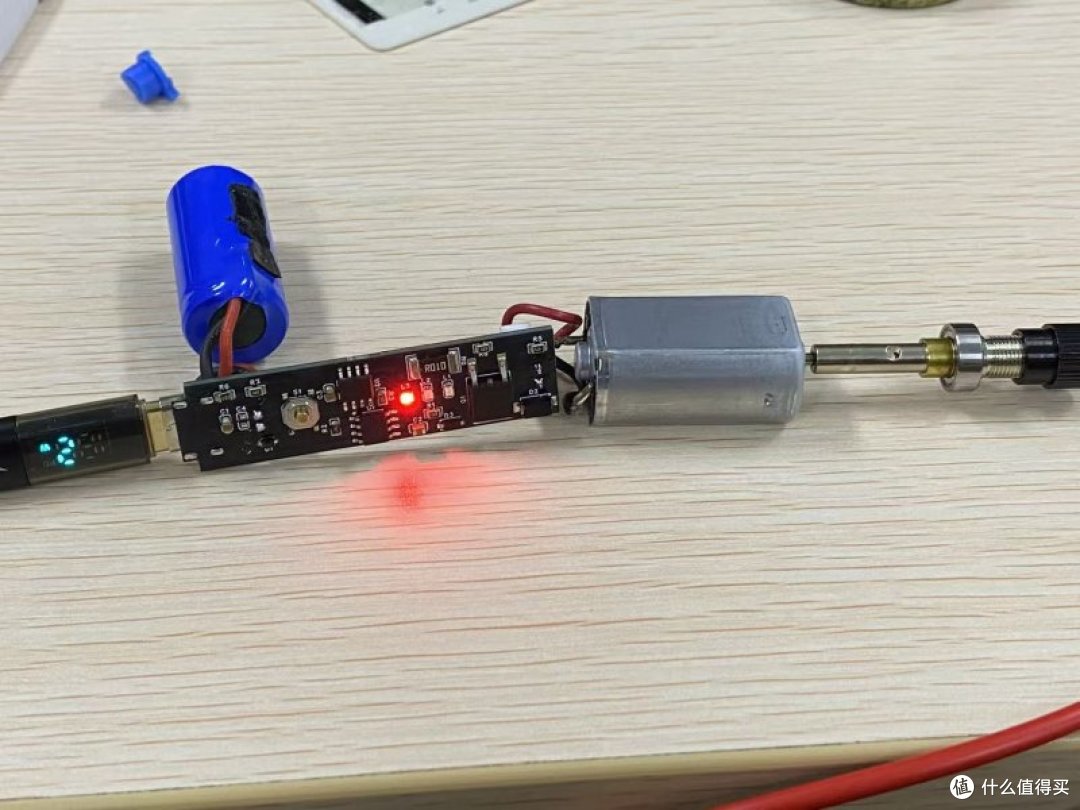

装上电池测试一切OK。

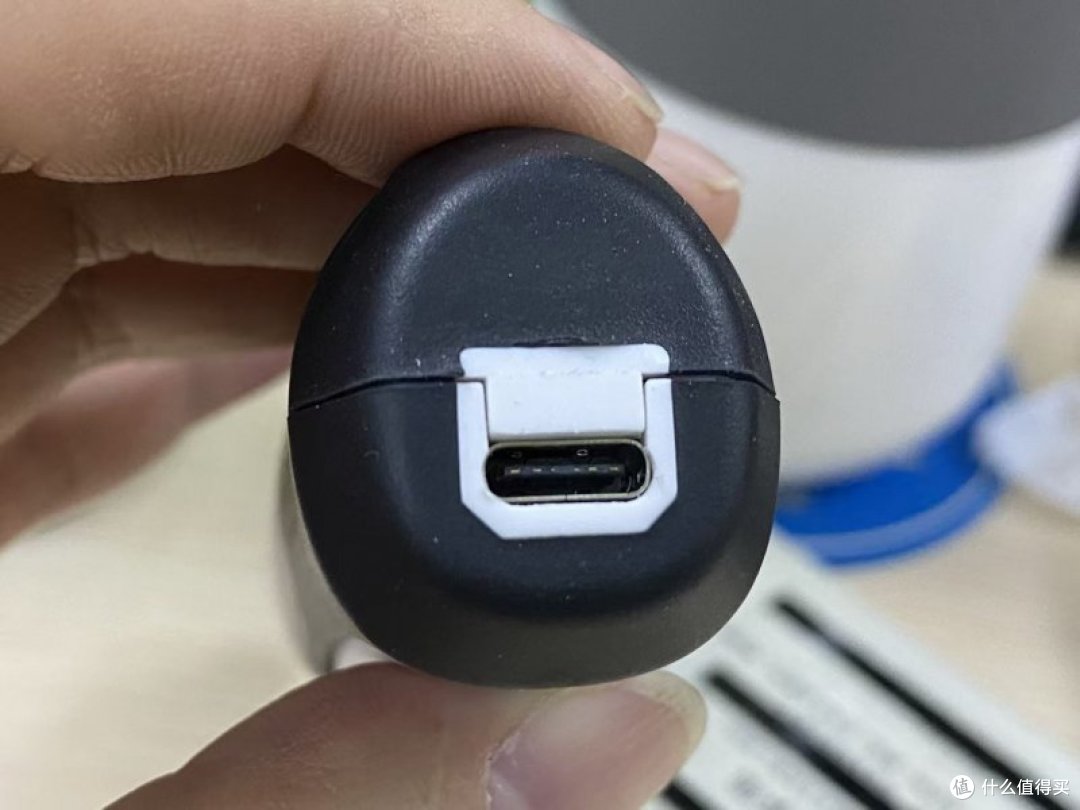

打磨后的接口，稍微有点缝隙，回头再把上面白色部分打磨一下即可，今天累了，不想弄了。

发完收工!
