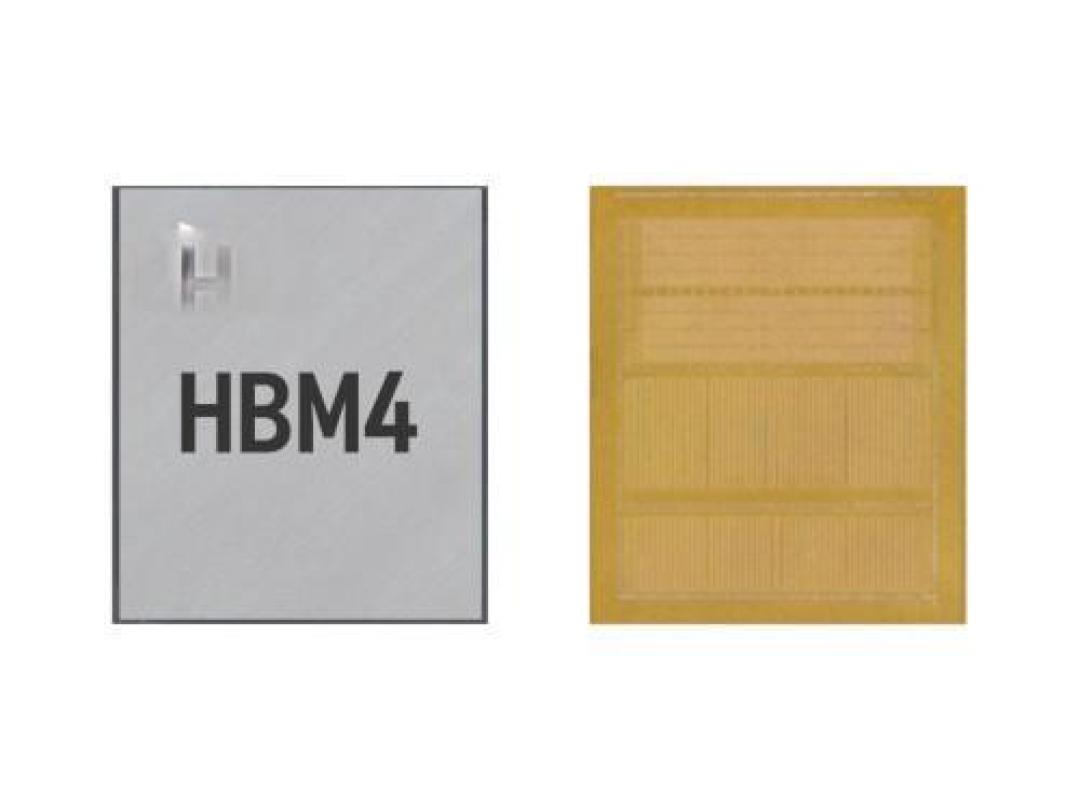

HBM4标准正式发布：带宽飙至2TB/s，16层堆叠破AI内存墙

JEDEC固态存储协会正式发布了新一代高带宽内存标准HBM4，这项被行业期待已久的技术革新为人工智能、高性能计算等领域带来了突破性进展。相比前代HBM3，HBM4的核心改进聚焦在带宽、能效和容量三大维度，通过架构创新与工艺优化，试图解决数据洪流时代的内存瓶颈问题。

HBM4最显著的提升来自带宽性能的跨越式增长。通过将接口位宽从1024位扩展至2048位，并将传输速率提升到8Gb/s，单个堆栈的理论总带宽达到2TB/s，相当于每秒传输400部高清电影的数据量。通道数量的翻倍设计使得每个堆栈具备32个独立通道，配合每个通道包含两个伪通道的结构，显著提升了并行处理能力。这种设计使得HBM4在应对生成式AI模型的参数调用、自动驾驶系统的实时数据处理等场景时，能够有效减少内存墙效应。

在能效优化方面，HBM4引入了灵活的电压调节机制。VDDQ支持0.7V至0.9V的四个梯度，VDDC提供1.0V和1.05V两种选择，这种定制化电压配置可根据不同应用场景平衡性能与功耗。实测数据显示，采用新电压方案的HBM4功耗较前代降低约30%，这对功耗敏感的数据中心应用尤为重要。定向刷新管理（DRFM）技术的引入，不仅提高了抗Row-hammer攻击能力，还增强了系统的可靠性指标。

容量提升则通过堆叠层数和芯片密度双重突破实现。支持4-16层的垂直堆叠结构，配合24Gb或32Gb的芯片密度，单个堆栈最大容量可达64GB。这种容量扩展对于需要处理千亿参数级AI模型的工作负载至关重要，能够减少数据在存储层级间的迁移频次。值得关注的是，HBM4保持了与HBM3控制器的向后兼容性，允许系统设计者在同一平台上混合使用新旧内存，这为技术迭代提供了缓冲空间。

在技术实现层面，存储厂商面临着封装工艺的严峻挑战。为实现16层堆叠并满足775µm的封装厚度要求，无助焊剂键合技术成为当前过渡方案的主流选择。该技术通过消除助焊剂残留，将层间间隙控制在30-40µm，但长期来看，混合键合技术因其更高的互连密度和散热优势，被业界视为未来20层以上堆叠的必选项。目前三星已在晶圆级混合键合技术取得进展，而台积电作为唯一实现该技术商业化的代工厂，正在与存储巨头展开深度合作。

市场动态显示，SK海力士已率先交付12层HBM4工程样品，计划2025年下半年启动量产。三星电子则同步推进16层堆叠方案，采用更先进的1c纳米工艺试图实现技术超越。美光在保持传统工艺稳定性的同时，已着手布局HBM4E的研发，探索逻辑芯片与存储堆叠的定制化集成方案。供应链方面，键合设备市场迎来快速增长，预计2024年相关设备市场规模将突破17亿美元，但核心设备仍被海外厂商垄断。

随着英伟达、AMD等芯片厂商加速下一代AI加速器的研发，HBM4的商业化进程不断提前。行业消息显示，英伟达已要求供应商将HBM4交付时间提前六个月，反映出市场对高性能内存的迫切需求。与此同时，谷歌、亚马逊等云计算巨头开始直接参与HBM采购，预示着AI芯片定制化趋势将深度影响内存供应链格局。在这场技术竞赛中，存储厂商不仅需要突破物理极限，更要在良率控制、散热方案、成本优化等方面建立系统性优势，方能在即将到来的HBM4时代保持竞争力。
