新瓶也能装旧酒,资深A粉的B550M重炮手开箱
作为从Duron年代走来的资深A粉,十几年来历经了Duron700/KT133A、Barton2500/NF2、Phenom7750/N78、Phenom955/880G、FX8320/970G、R7 2700/B450六个芯片组的主板,品牌也历经了硕泰克、升技、顶星、技嘉、华擎、华硕等牌子,经历过没有温控的毒龙差点烧坏的惊险,也体会过铅笔大法破GHz的兴奋,有巴顿对奔四大火炉的藐视,有真双核对胶水双核的摈弃,但也有推土机打桩机的无力,经过困难的数年后,RYZEN让农企真正翻身,在华擎970M寿终正寝后,更换了和FX8320性能不相上下但功耗大大降低的R3 2200G+TUF B450M PLUS套装来大声喊出AMD YES!体会过RYZEN的好后就换成了R7 2700来数框框,同时把R3 2200G配了华擎的A320拿到老家替换下了服役多年的X4 950+785G。
转眼TUF B450M也用了两年了,支持PCIE 4.0的B550发布后突然就觉得B450不香了,可惜因为B550的不支持R2XXX的原因,囊中羞涩的我一直下不了换B550的决心,毕竟换成3600没啥提升,换成3700提升不大,换3900实在是穷,直到某天突然在一个论坛看到一伙子用TUF B550M PLUS点亮了R5 3400G,R5 3400G用的核心就是一颗“优化”后的R5 2600,既然3400G没问题,那么同属ZEN+的R7 2700也应该没问题。
说换就换,正好京东上TUF B550M PLUS WIFI价格889,加PLUS优惠券、京豆抵扣后859,再加返券50,折下来是809,两年前买B450M PLUS套装是1249,除去CPU后大概在6XX,,550贵了小两百,果然钱是越来越不值钱了。
第二天一早主板送到。可能是心情激动的原因,新主板的盒子比老主板的盒子更好看了。
先忍住开主板箱的冲动,先把机箱给拆开。
旧电脑的配置是R7 2700+B450+RX5500+64G+500G SSD+1T SSD+500G HDD,机箱是银欣的PS07B,散热器是九州风神的大霜塔。

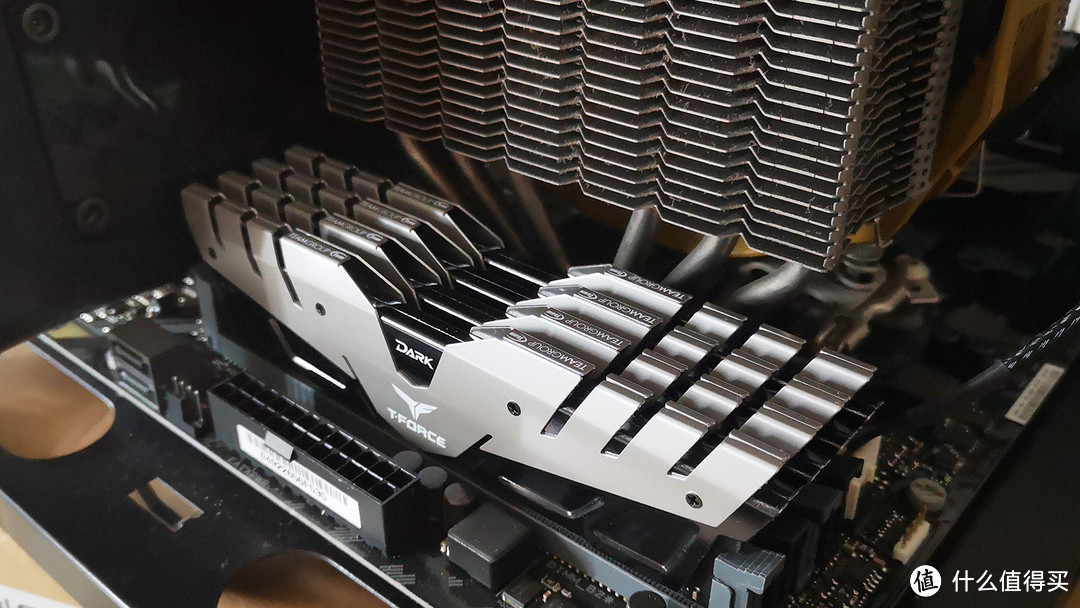

拆出主板托盘,内存是十铨的四条16G DDR4 3000,四条内存分两次买,竟然序列号都挨着的,算是假装买了一套四条的套装。买这套内存前用的是两条花了800块高价买的两条8G的芝奇,买来后发现竟然是大S的芯片,两条芝奇拿回老家给R3 2200G+华擎A320用发现频繁蓝屏,只好对着华擎的官网翻内存兼容列表,把两条芝奇出掉换成了两条十铨,这台电脑换成了四条鱼竿厂的8G套条,但四条全插就会有小概率蓝屏,AMD的内存兼容性实在有些无语,四条鱼竿厂内存转给了正好要装电脑的朋友,换成了这四条十铨的16G,买了内存后快递是从离我家六百米的十铨深圳公司发出来的快递,说不定直接过去十铨前台取快递还能混个十铨的小礼品?
风扇是大霜塔至尊版,跟随我七年多的散热器,散热底板上因为粘住CPU撬过数次,被划的伤痕累累,原配的包胶风扇因为胶框老化,也换成了一个利民的14cm扇子。散热器扔水龙头下大水冲洗干净,并放置于阳光良好的地方晒干。
还有一个1200买的现在售价15XX的XFX RX5500显卡,显卡的膜都忘记撕,这次正好撕开,9年前刚到深圳换工作时还计划过去XFX面试的,后来却没再搞电子而是走向了电力这条不归路。
另外有个华硕老虎卡,木耳表示完全听不出这声卡和主板集成的区别,但既然钱已经花了,那肯定是用这个声卡,毕竟这个声卡贵,以价论声是木耳的器材评价准则。
再来看这个拥有16个框框的CPU。看着这块U,我情不自禁的又喊出了AMD YES!
既然主板都拆开了,那么顺便清理下机箱也算正常吧,既然都清理机箱了,那就一并把电源也给拆开清理下吧……
这个电源是ANTEC EA500,铜牌效率,实测在50%负载效率超过90%,100%负载也能有88%的效率,电源使用我喜欢的侧吸风扇,这个工作了十年多的电源是一个工包电源,为什么叫工包,因为这个是我工作的时候包在包里带走的电源,这是我在台达工作负责的最后一款电源,算是临走前给自己留的纪念,亲手插件焊接组装测试并打包,可惜当时标签数量有限,没能给他贴上应该有的标签,不过没关系,我有电子版的标签。
不仅有标签,还有详细的参数:
电路图也有:
在15年把电源的主电容从原来的两个450V/180uF换成了450V/220uF,实际的容量放大了1.25倍,hold-up time也可以从规格书中的>10ms实测16ms提升到了>20ms。
电源使用主动PFC,双管正激,3.3V磁放大,属于80plus铜牌效率的成熟稳定方案,其实在这个电源前,还有一个ANTEC的650W/850W同样适用侧吸风扇的80plus金牌,使用LCC+同步整流+DC-DC+半模组接线,可惜我离开的时候已经转产不方面下手了。
既然拆开了就顺便换一个散热风扇,原机配套的是ADDA风扇,这里略微升了下级,改成了NMB风扇。
跟随我9年多的西数硬盘也来漏下脸,目前这个硬盘主要用作下载盘,是不少小姐姐大姐姐进驻NAS前的临时宿舍。

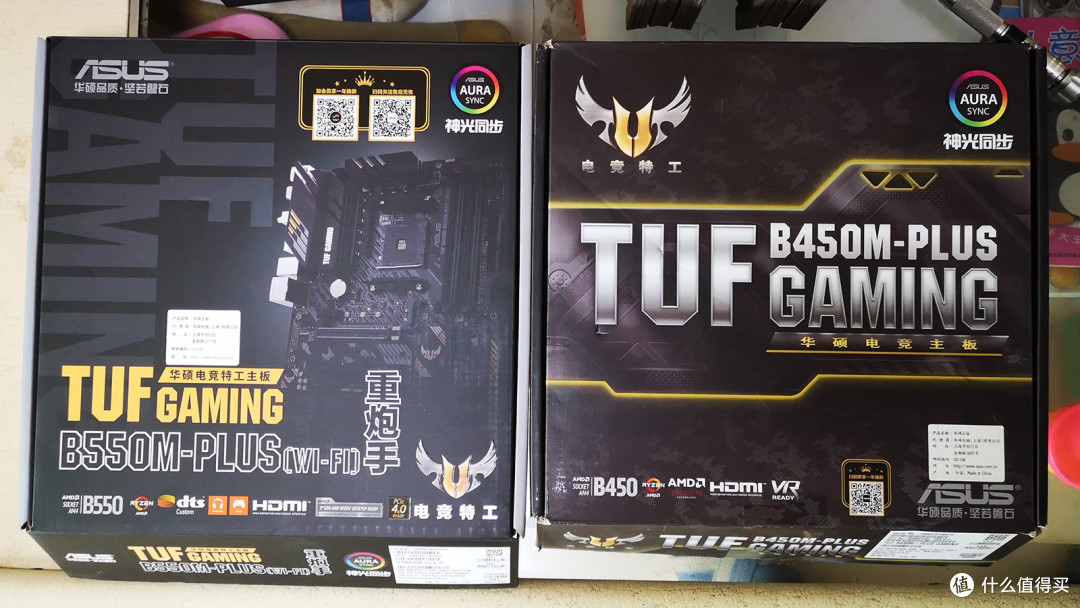

拆完机箱就该开箱。新旧两代TUF一起来个合影。

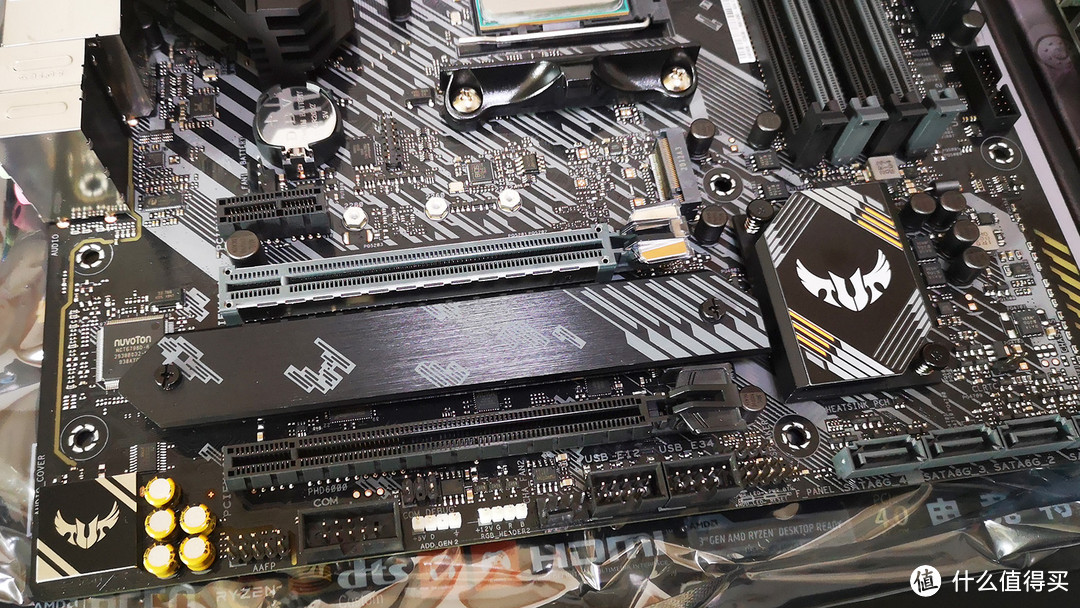

B450M PLUS使用了单M.2的布局,PCIE 16X在第一条PCI位置,M.2在显卡下方,作为第一批吃TUF B450M的用户,这个单M.2带来了很多不便,在B450M的时代,被微星的迫击炮打的毫无招架之力,只好紧急出了一个TUF B450M PRO来应对,在B550这代,华硕直接把该上的都上了,DRMOS、2.5G LAN、双M.2、WIFI6,最吸引我的是两条M.2都支持SATA通道,同时主板自带的SSD散热片在第二条,这让正好有一个NVME、一个SATA双M.2 SSD,并且SATA M.2 SSD没散热片的我一点也不浪费主板的功能,要换成迫击炮,就要面临第一个M.2散热片用不上,第二个M.2不支持SATA,第二个M.2插NVME又没法用第四条PCIE的尴尬局面。
接下来请出转接到2.5"SATA的M.2固态。
主板有一个小的增高垫片,标注了使用单面SSD的时候使用,第二条M.2的散热片就是一个简单的铝板,散热硅胶垫用的Laird的,还有防丢螺丝,这个得好评。
实际装好散热片后,发现SSD被压的变形严重,看来是中间垫高的还是不够高。
这难不倒我,翻杂物包翻出来当年用T42时买的THINKPAD标志,剪成小方块,贴上去,垫两层后正好和SSD底部齐平,再装散热片,这回SSD终于没有变形了。
两个SSD都装好,主M.2装的是NVME通道的东芝RC500 500G,次M.2是SATA通道的西数蓝 1T。
装好SSD后顺便拍下WIFI6,使用INTEL AX200的网卡,天线是鲨鱼鳍天线,天线虽好,可我觉得这连线太长了,随后看什么时候换成小辣椒的短90°天线。
这时散热器也差不多干透了,现在来装散热器。请出淘宝特价的华研HY880散热膏,对CPU顶盖薄薄的打上一层散热膏,压紧散热器后确保散热器与CPU的紧密结合,散热膏不宜涂抹过多,以安装好后略微溢出一点为佳。
再把主板电池换成质量好些的MAXELL,将主板安装在机箱托盘上,装好内存,固定好散热风扇。
接好电源线,走背线,整理好正面看的到的线材。
背面无所谓。
安装好擦干净的机箱风扇,装好机箱的进风防尘网,电脑组装完成。
这时候我想起电脑还没点下试机就装起来了,心中一阵坎坷。还好,顺利点亮了,R7 2700正常点亮。点亮后数个框框再截个CPU-Z的图。
开机后WIFI6不稳定,根据网络评价,升级最新1004版本BIOS,升级后没出现CPU点不亮的问题。
再体验下WIFI6和2.5G LAN,因为交换机还是1G,网卡连接速度还是1G,WIFI6的连接速度有1.7G,跑下文件拷贝,WIFI6速度在500mbps~800mbps之间波动,LAN则稳稳的锁定在980mbps+。
旧主板打包,挂咸鱼,当天397包邮出了。新主板比旧主板多两年保修,两年保修算100,AX200无线加天线算100,主板集成两条M.2以及2.5G有线算100,这样算下来相当于只花了百多元升级到PCIE 4.0和更强大的CPU供电,这钱花的值!这个板子是8.19买的,截止截稿时,这块板的最低价已经到了779,和算上E卡的819的价格比便宜了40,虽然降价了,不过对于置换的我来说,新版降价就是旧板不好出,这么算下来,还是很值……
最后,让我们一起大声喊出
AMD YES!
