基于C51芯片的USB PWM温控风扇

2021-08-20 16:14:43 7点赞 23收藏 11评论

创作立场声明:DIY之旅的第四期嘿嘿嘿

一个拖了多年的项目

大家好啊,我是天天。

DIY之旅第四篇啦。

这回要做的是一个 基于C51芯片的 USB PWM温控风扇,和之前第二篇的DIY时钟一样,都是在17年买的....

而他,直到昨天晚上才被我做好基于C51芯片的USB PWM温控风扇

没。,没错,这也是一个拖了四年的项目。。。。基于C51芯片的USB PWM温控风扇


在开始之前,让我先来回答一个问题

我为什么需要一个USB温控风扇?

我记忆力不大好,那个时候为什么买了它,其实已经有点记不清了,或许是为了学习这方面的知识,也可能只是凑单买的。

而现在选择重新制作它,除开把自己挖的坑填平,还有一个很重要的原因就是,天天使用笔记本,想设计一个温控散热垫,做一套独立的温控系统。

废话不多说,开始制作吧。

PS:程序就不放了,太长了,有想要的可以评论区找我嘿嘿嘿。

物料清单:

  1. MCU:STC98C52RC

  2. 温度传感器:DS18B20

  3. 数码管:SMG04-1四位共阳数码管

  4. 三极管:9012

  5. 电阻:1K、10K

  6. 按键:SW_PB、SW1自锁开关

  7. 电容:10uF、20pf


原理图

基于C51芯片的USB PWM温控风扇

原理:利用DS18B20作为数字温度传感器,直接将模拟温度信号转化为数字信号,将测量到的数据送入STC89C52RC单片机,经过单片机处理后显示当前温度值,并与设定温度值的上下限值作比较,若高于设定上限值或低于设定下限值则控制电机转速进行自动调整。

搞完原理图、元件和程序后,就要动手绘制PCB了。


PCB图

基于C51芯片的USB PWM温控风扇

在这张图里我犯了一个致命的错误,导致我差点翻车,后面焊接的时候就可以看到。基于C51芯片的USB PWM温控风扇

PCB板制作完成后,上万能的某宝,花了50大洋打印了五块PCB板。(如果想要多余的PCB板可以直接评论区找我嘿嘿嘿基于C51芯片的USB PWM温控风扇

过了几天后,PCB板到了。

基于C51芯片的USB PWM温控风扇

我觉得绿色的太丑了,因此刻的是黑色PCB板,在板子正面的左下角,刻上了我的签名:DBTian基于C51芯片的USB PWM温控风扇

至此,准备工作已经完成,让我们进入最后的焊接阶段。

基于C51芯片的USB PWM温控风扇

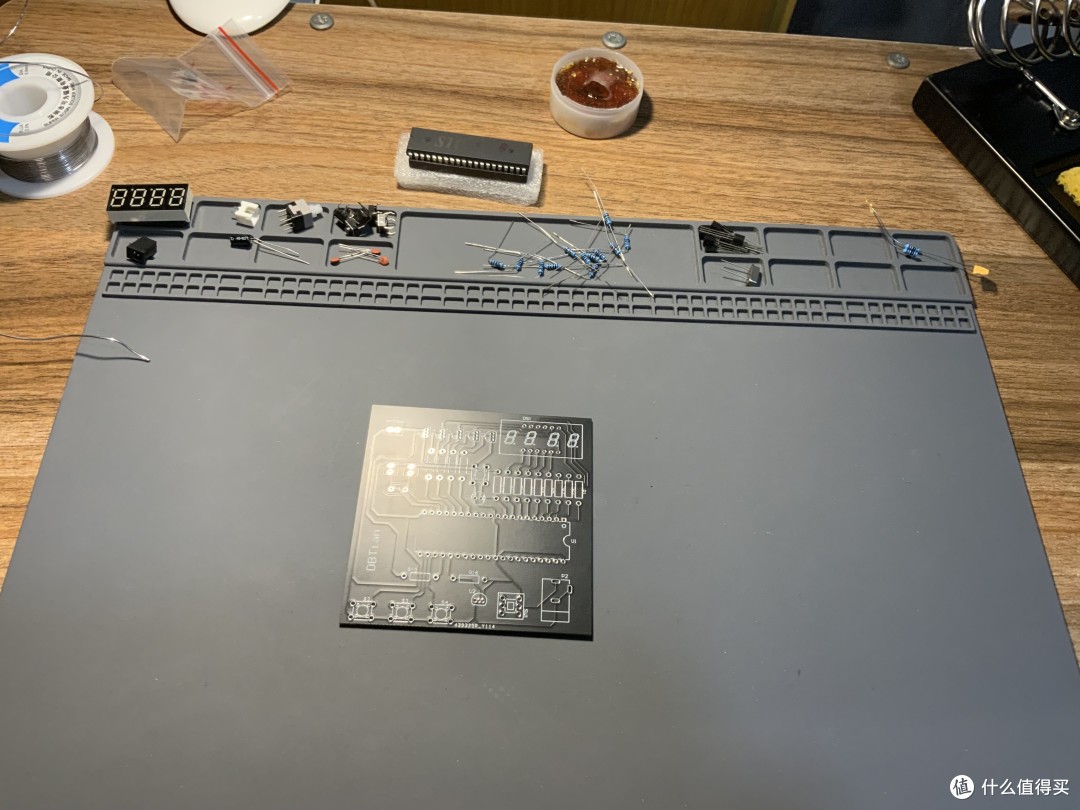

全体元器件来个合影。

基于C51芯片的USB PWM温控风扇

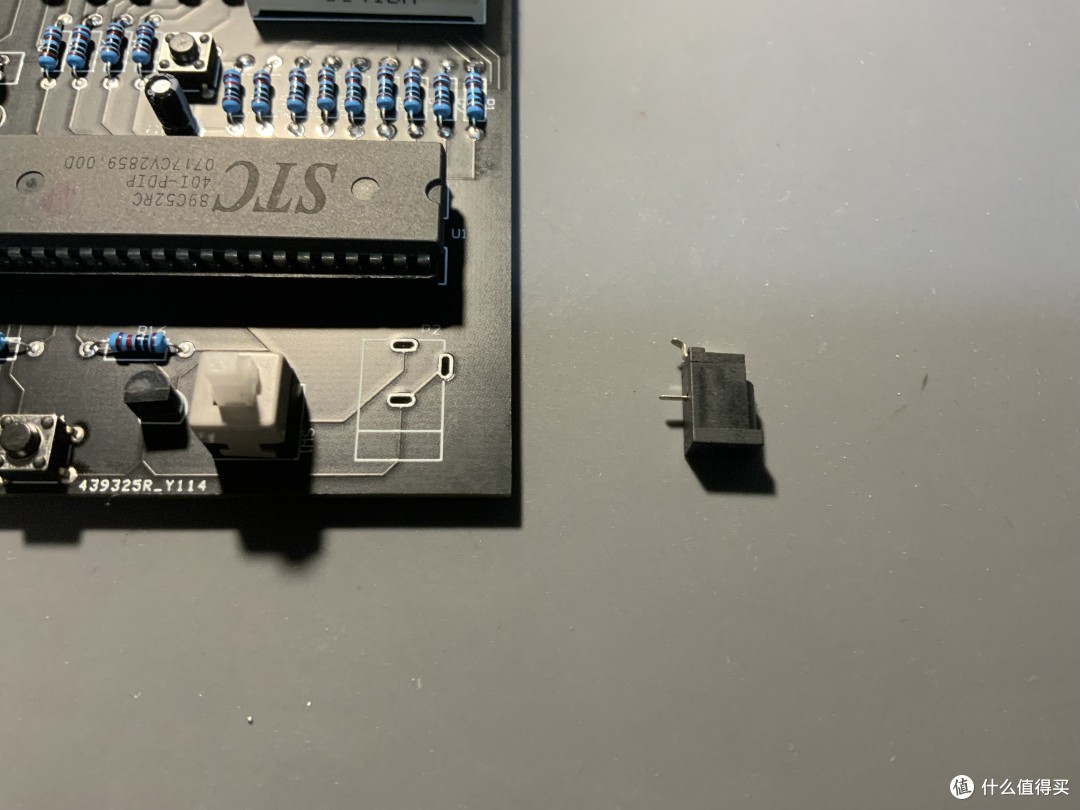

DC插座我画的时候搞错了元件导致大小对不上。

基于C51芯片的USB PWM温控风扇

基于C51芯片的USB PWM温控风扇

根据PCB图和DC插座原理图可以看出,下面那个脚和右侧那个脚皆为GND脚,也因此我们只需要插一个就行。

基于C51芯片的USB PWM温控风扇

二话不说掰掉了右侧的脚,并将上面的脚摆成了可以插进去的形状。

基于C51芯片的USB PWM温控风扇

最后,焊接完毕。

基于C51芯片的USB PWM温控风扇

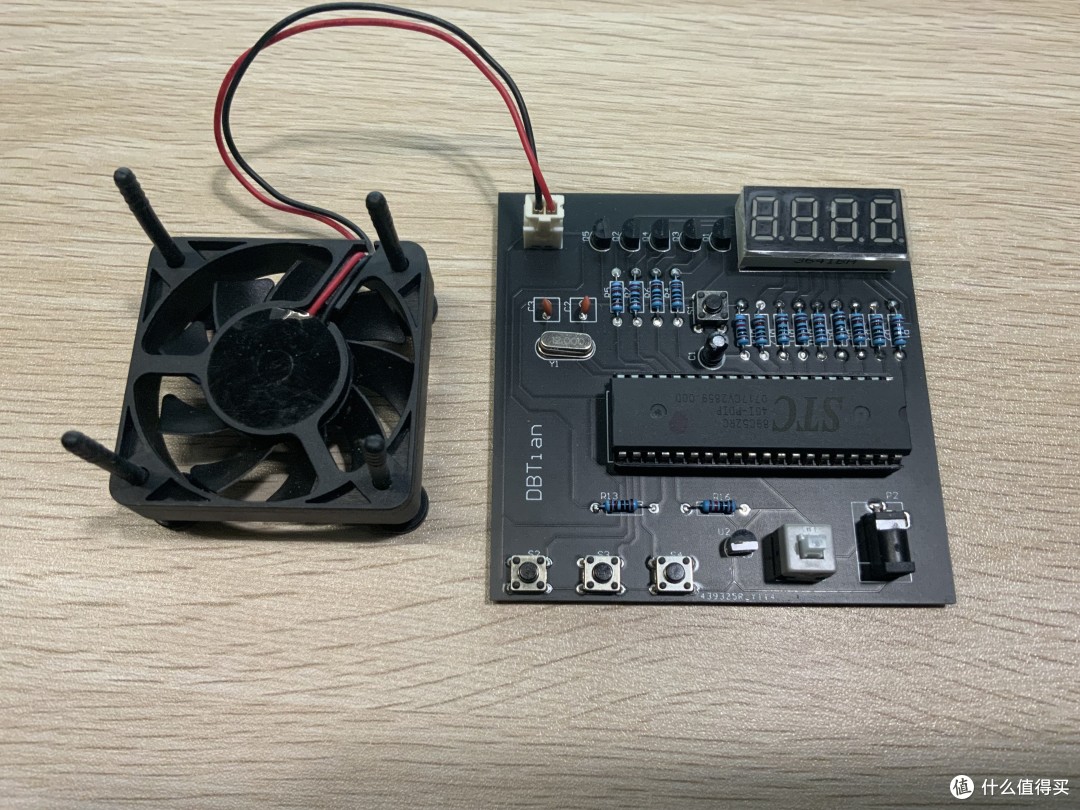

上机测试成功!基于C51芯片的USB PWM温控风扇

END

最后来说一下功能吧。

本系统采用STC89C52RC单片机+18B20温度传感器+数码管显示+按键+风扇设计而成。

按键:单个按键为复位键。而三个一起的:从左边第一个起,减键、加键、设置键。

调速原理:采用PWM调速的原理来实现风扇速度的控制,当温度低于温度的下限值时,电机不转,当温度介于上限和下限之间时电机转速缓慢,当温度大于上限值时,电机全速转动。(具体温度控制可通过三个按键设置上下限值)

温度测量范围:0-99.9度。

目前这套系统完全由USB进行供电,USB2.0的功率为5V*0.5A=2.5W。(总感觉上不了大功率的风扇,到时候做散热垫,降温效果不明显啊基于C51芯片的USB PWM温控风扇

害,不管了不管了,大不了后面改USB3.1供电,100W的功率管够。基于C51芯片的USB PWM温控风扇

那么,本篇文章就到这里,我们下次再见,88~

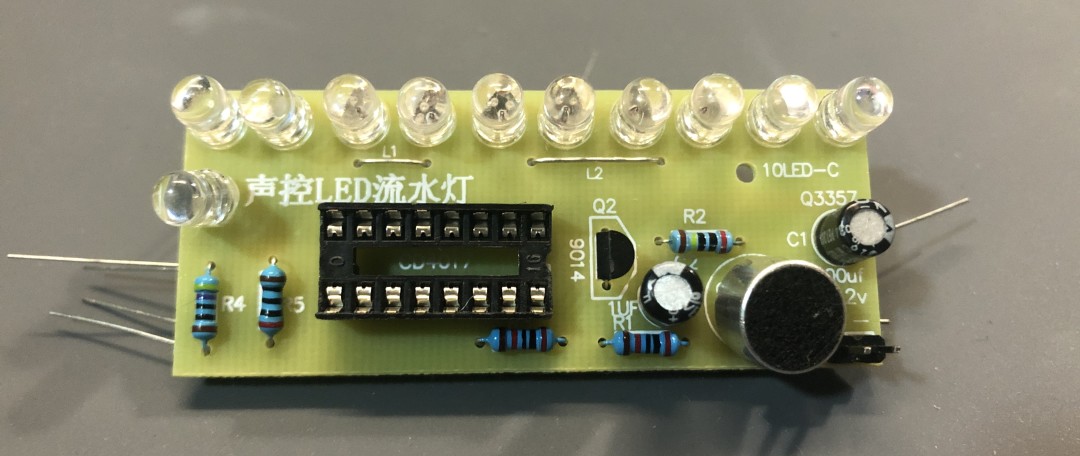

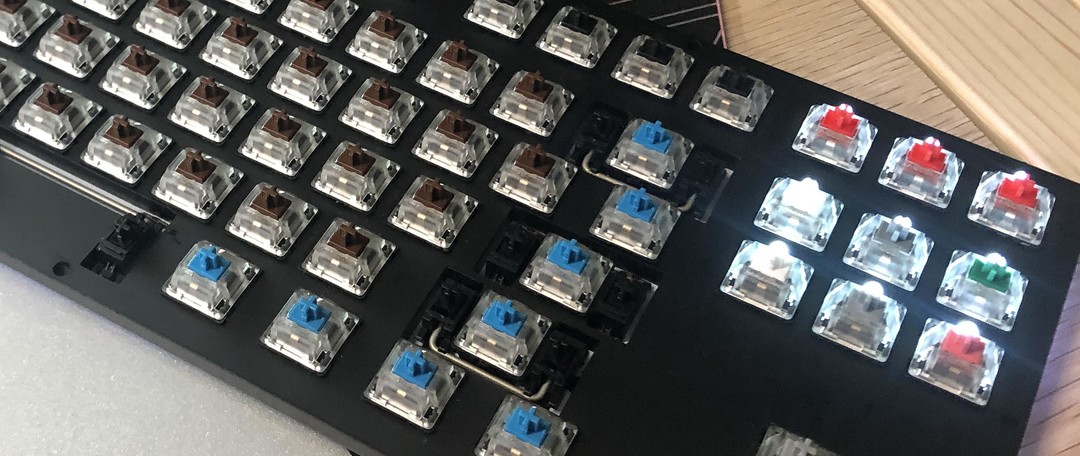

天天的DIY之旅 篇一:CD4017声控流水灯创作立场声明:冲冲冲,不断进步!新的旅途大家好啊,我是天天,这次开了一个新系列,名字叫天天的DIY之旅,主要写一些我自己做的小玩意。说说我自己吧,我会焊接,有电工证,也会CAD、三维建模,一些C语言啥的。同样也搞过各种各样的arduino、树莓派,但好像都是很久之前的事情,近两年好像没通过这些技术交逗比-天| 16 评论34 收藏26查看详情天天的DIY之旅 篇二:一个沙雕的时钟翻车之旅创作立场声明:快来看看沙雕的翻车之旅!翻车之旅发车啦!大家好啊,我是天天。DIY之旅第二篇啦。不过令人蓝瘦香菇的是,这一回,我翻车了。从头图就可以看出,我做的应该是一个DIY时钟,而翻车的地方也很容易看见,右侧两个数码管最下面的两根管子都点不亮。至于是如何翻车的,跟着我慢慢往下看吧。焊接:从入门到入逗比-天| 16 评论16 收藏115查看详情天天的DIY之旅 篇三:客制化键盘换轴与加灯DIY之旅的第三篇。这回不是做新东西,而是修旧东西。也就是封面上的一把键盘。先说说这把键盘,这是我在17年客制化的一把键盘,也是我人生中第一次客制化。上图就是我当时刚做完,拍的照片。不过由于时间长了,右下角方向区的向右键,居然坏了,怎么按都没反应。无奈之下只好将其换掉。首先是这把键盘现在的样子。先拧逗比-天| 7 评论5 收藏8查看详情
