13700K/Z790 EDGE/RTX4080 AMP，Abee Pixel One 银白黑装机展示
2023-03-08 18:28:14
1点赞
3收藏
1评论
废话前言：
要说这些年个人比较中意的 ATX 机箱，也就是 Abee Pixel One 了，不单只是它的外观，还有它的结构设计，真的很戳我！SO..... 当初发售就立马整了台黑色款，前前后后折腾了两个多月，尝试了两种不同的安装方式，只是没想后面这机箱又搞出了个银色款，给整懵了！看着想着！貌似银色会比黑色更好看一些？Emmm..... 索性就再搞一台来装，替换掉自己的另外一台主机（ 银色黑色全要了 ），那么废话不多说，这边就给大家分享展示一下这台银白黑配色的主机，仅供参考！
装机配置：
CPU：英特尔 I7 13700K
主板：微星 MPG Z790 EDGE TI WIFI DDR4 刀锋钛
内存：宇瞻 Apacer NOX 白色暗黑女神 DDR4 3600 16G×4
存储：影驰 HOF PRO 30 PCIe 4.0 M.2 SSD 1TB
显卡：索泰 RTX 4080 AMP EXTREME AIRO 月白
散热：九州风神 DEEPCOOL 冰魔方 360 CPU 水冷散热器 / 九州风神 FC120 ARGB 模块风扇
电源：全汉 Hydro G Pro 1000 ATX3.0
机箱：abee PIXEL ONE

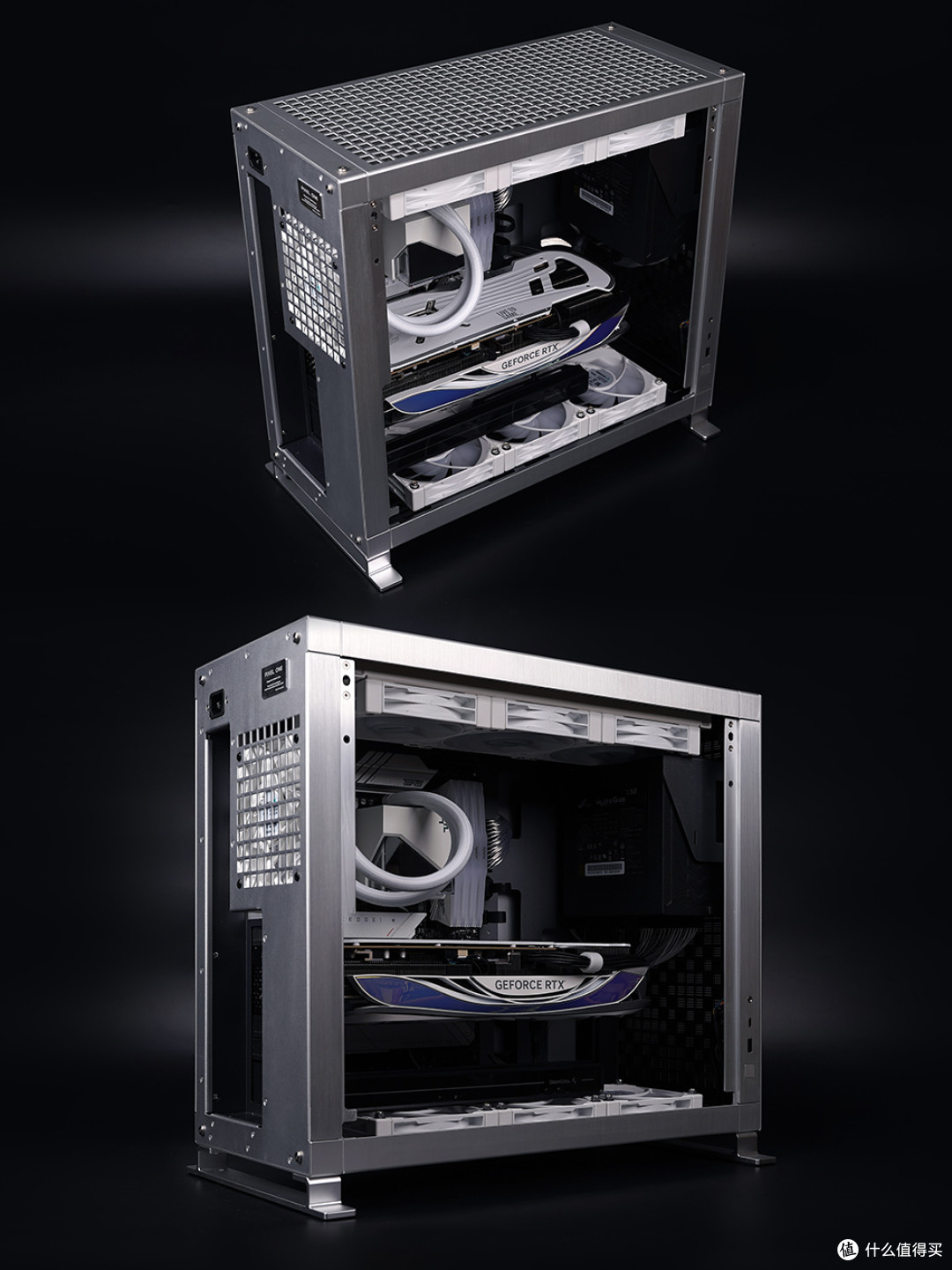

装机展示：
选用白色主板，微星 MPG Z790 EDGE TI WIFI DDR4 刀锋钛，定位中高端用户玩家，外观对应白色主题的装机方案，选用门槛更低 D4 版本（另有 D5 版本可选），品质规格用料各方面都可以满足到大部分玩家的使用需求。
搭配白色散热器，九州风神 DEEPCOOL 冰魔方 360 一体式水冷，冷头造型非常的特别，搭配灯光有着非常不一样的几何视觉美感。
搭配白色内存，选用的是宇瞻 NOX 暗黑女神白色款 ARGB 幻彩灯条，填满！！！内存支持主流主板灯光同步，灯效也还是非常不错的，范围、亮度、均匀度都是 OK 的。
选用白色显卡，索泰 RTX 4080 AMP EXTREME AIRO 月白，不得不说，虽然造型有点那个啥.....但不得不说，不同各家的砖头造型，索泰这卡真心是越看越不错吧，特别是这次推出的月牙白色款。
灯光也比较的给力，到有五个区域 ARGB 灯光设计，搭配自家灯控软件，可以实现相当丰富的灯效及玩法。
为了确保显卡的平整摆放，显卡下方搭配了九州风神的 ST500 显卡支撑架，风扇用的也是九州风神 FC120 ARGB 模块风扇，采用的是模组化接口串联设计，ARGB + 供电合二为一，可以轻松实现风扇快速互连并减少线材堆叠，走线可以轻松不少。
搭配最新的 ATX3.0 标准电源，老牌电源厂商全汉的 Hydro G Pro 1000 金牌全模组电源，品质、规格、用料、口碑一直都是不错的，也是目前比较实惠的一款 ATX3.0 标准的电源。
RGB OFF 装机效果展示。
配件介绍：

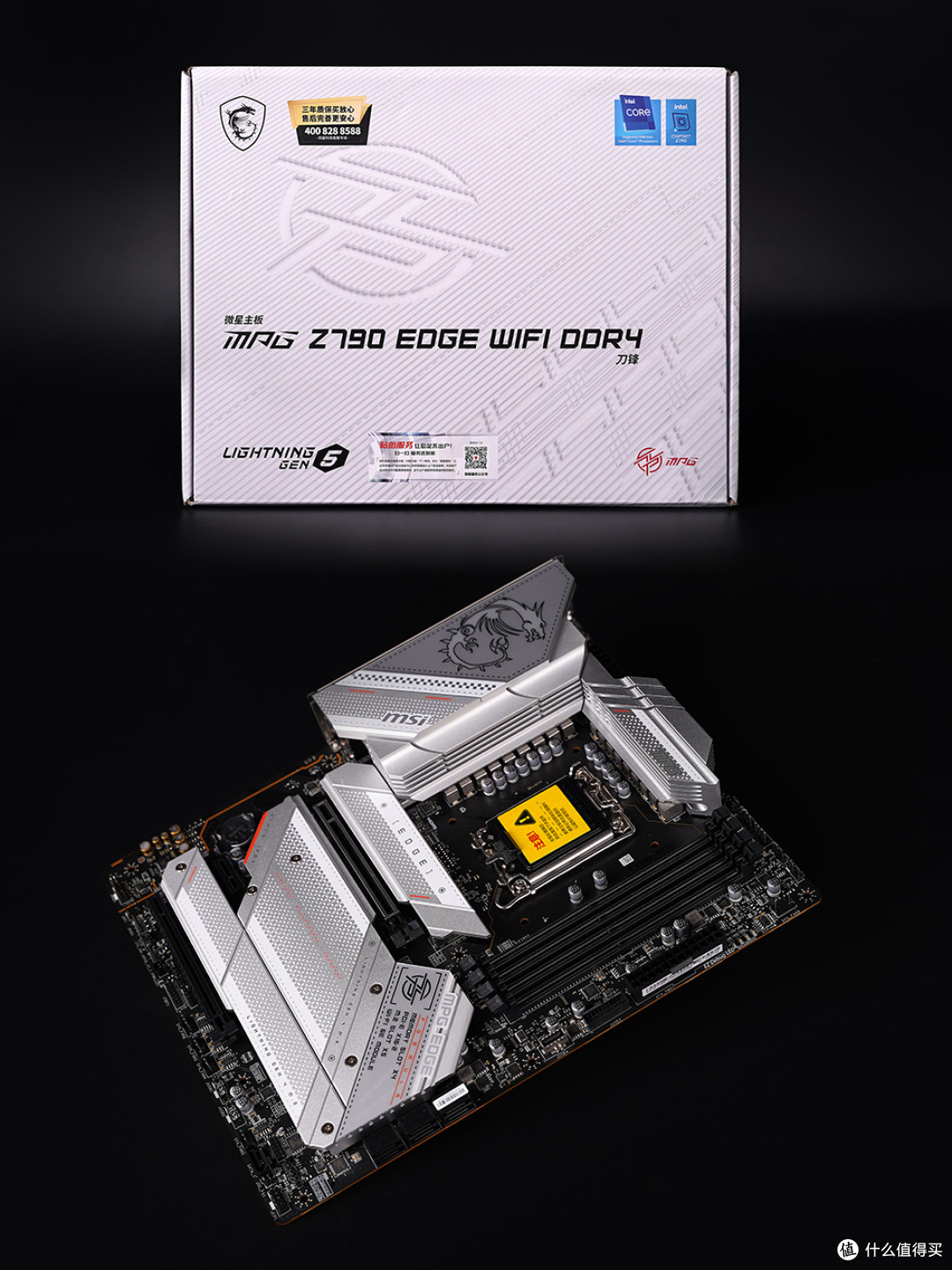

首先看看微星的主板 ，银灰色的外包装，居中 Z790 EDGE TI WIFI DDR4 型号标注，左上角 MSI 龙盾，右上角 LIGHTNING GEN5标识，主板定位于中高端用户，采用的是标准的 ATX 版型规格，表面大面积银白色金属散热马甲覆盖，上头点阵图案及文字龙标修饰，整体颜值外观相当的不错，非常适合于白色主题的装机方案。
对应双 8PIN CPU 供电接口，可为 13 代 CPU 超频提供充足的电流输出保障，位置上搭配两块金属散热模块，带有镀镍热管串联，服帖照顾 MOS 及电感的散热，另散热马甲顶部的微星龙盾 LOGO 带有 ARGB 灯效，用料部分为 6 层 PCB 设计，采用 16+1+1 供电模组，PWM 控制器为 RAA229131，MOSFET 型号为 ISL99390，单相输出 90A Dr.Mos，供电规格足够满足 13 代旗舰 I9-13900K 的超频负载需求。
银白色一体式 I/O 挡板，从左到右分别为 HDMI 及 DP 输出接口、 Clear CMOS Flash BIOS 重置及升级按钮、四个蓝色的 USB 3.2 GEN1 Type-A 5GB 接口、四个红色的USB 3.2 GEN2 Type-A 10GB 接口、一个 USB 3.2 GEN2 Type-C 10GB 接口、一个 USB 3.2 GEN2×2 Type-C 20GB 接口、2.5G LAN 接口、Wi-Fi 6E 蓝牙天线接口、音频接口支持光纤输出。
13 代依旧给到有 D4 和 D5 两种内存控制器，微星这款 Z790 EDGE TI WIFI 也依旧给到 D4 和 D5 两种版本可选，搭配四条内存卡槽，采用双卡扣设计，单条支持 32GB，最高 128GB，D4 频率最高可达 5333Mhz + OC。
另机箱 I/O 接口给到 USB 3.2 GEN2 及 Type-C 10GB 接口。
左侧 6 个 SATA 6GB 接口（另有一个位于主板下沿）。
下沿的拓展接口该有都有，12V + 5V ARGB 接口（另有两个 5V ARGB 接口位于上沿）、两个 USB 2.0 接口等等等，值得一提就是带有 LED RGB 开关，可以手动关闭灯光。
PCIe 扩展方面，搭配两条 PCIe ×16 长卡槽， 第一条金属加固 PCIe 5.0 ×16 带宽（ 由 CPU 提供 ），另一条则为 PCIe 4.0 ×4 带宽，还有一条短的 PCIe 3.0 ×4 带宽。
带有 5 个 M.2 存储接口，分布于 PCIe 卡槽之间，均覆盖有金属马甲散热，均为 PCIe 4.0 接口，其中 M.2_1 为 CPU 直连，其它 4 个 M.2 则由芯片组提供。
另值得一提第一个 M.2 马甲采用的是免螺丝快拆设计，而所有 M.2 SSD 则均为免螺丝的卡扣固定设计。
搭配内存选用的是宇瞻 Apacer NOX 白色暗黑女神 DDR4 3600 16G×4 填满。
16GB ×2 套条，默认 XMP 频率为 3600HZ ，对应时序为 C18-22-22-38 ，电压 1.35V。
颜值外观还非常不错的，特别是白色款，灯带有点圆弧的形状设计，侧面带有 NOX 的文字标志，顶部则是 Apacer 宇瞻的文字 LOGO 。

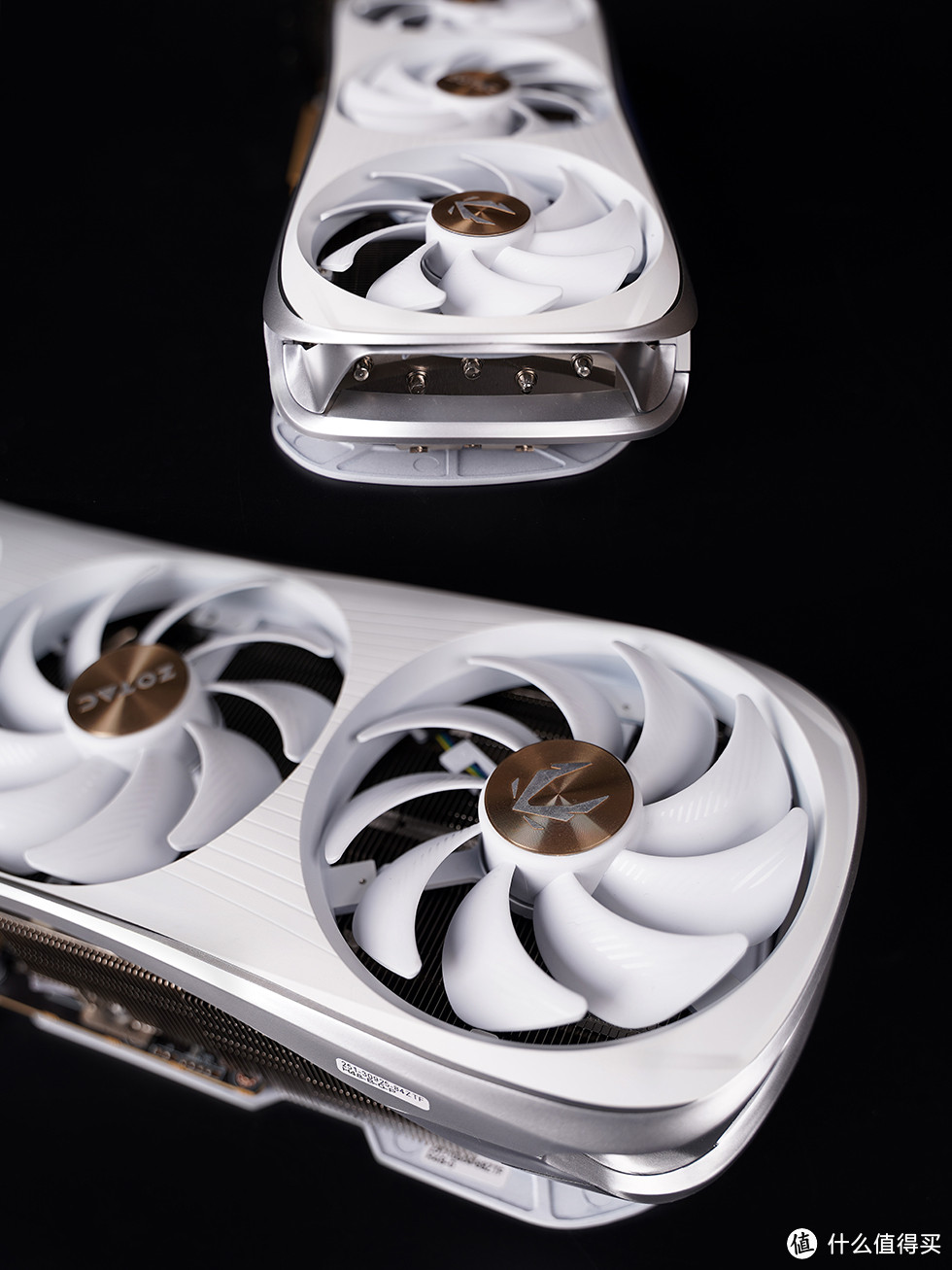

显卡选用索泰 RTX 4080 AMP EXTREME AIRO 月白，不同各家的砖头造型，索泰这代非公外观很大胆前卫！时尚创新！属于越看越不错的那种，特别是后推出的月牙白色款。
官宣采用空气动力学设计，具备有更出色的散热效能，且辨识度也是非常的高！采用 11cm 大号三风扇散热，具备智能启停技术，且居中风扇采用方向旋转设计，可减少空气湍流，降低使用噪音，另值得一提的是风扇罩两侧曲线位置带有 ARGB 灯条修饰。
显卡侧面波浪灯带，灵感来源于北欧神话中连结阿斯加德和米德加尔特的虹桥，彩虹色和半透明的涂层增强了ARGB的美感。
单 16Pin 供电接口，附带有 1 转 3 × 8PIN 供电线、这单接口可提供 600W 的供电能力，对应显卡采用的是 24+3 相供电设计，超越公版的配置。

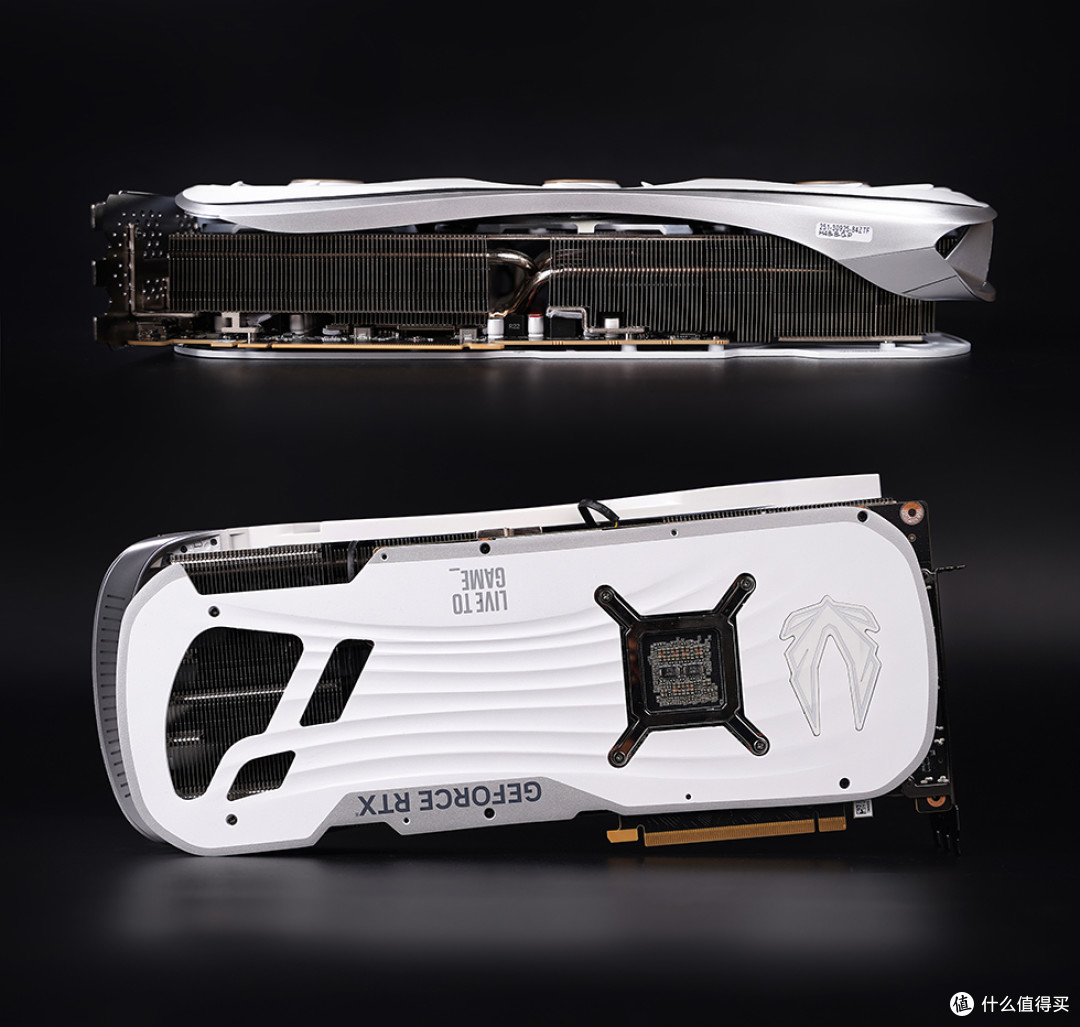

散热模块采用 9 热管规模、搭配均热板、四周大面积鳍片外露、背板镂空贯穿风流设计，给到顶级的非公散热效能！金属背板同样采用了曲面造型样式，表面辅助凹凸错落的流线条修饰，另位置的 AMP LOGO 带有灯光设计，整卡共计五个区域 ARGB 灯光，搭配自家灯控软件，可以实现相当丰富的灯效及玩法。
显卡尺寸同样也是非常的大，官标 355×166×72mm，采用 3 PCI 挡板设计，实际整体厚度约为 3.2 个 PCI 卡槽位，表面镀镍处理，点阵散热开孔，对应给到的接口，分别为 3 个 DP 1.4a 接口及 1 个 HDMI 2.1 接口。

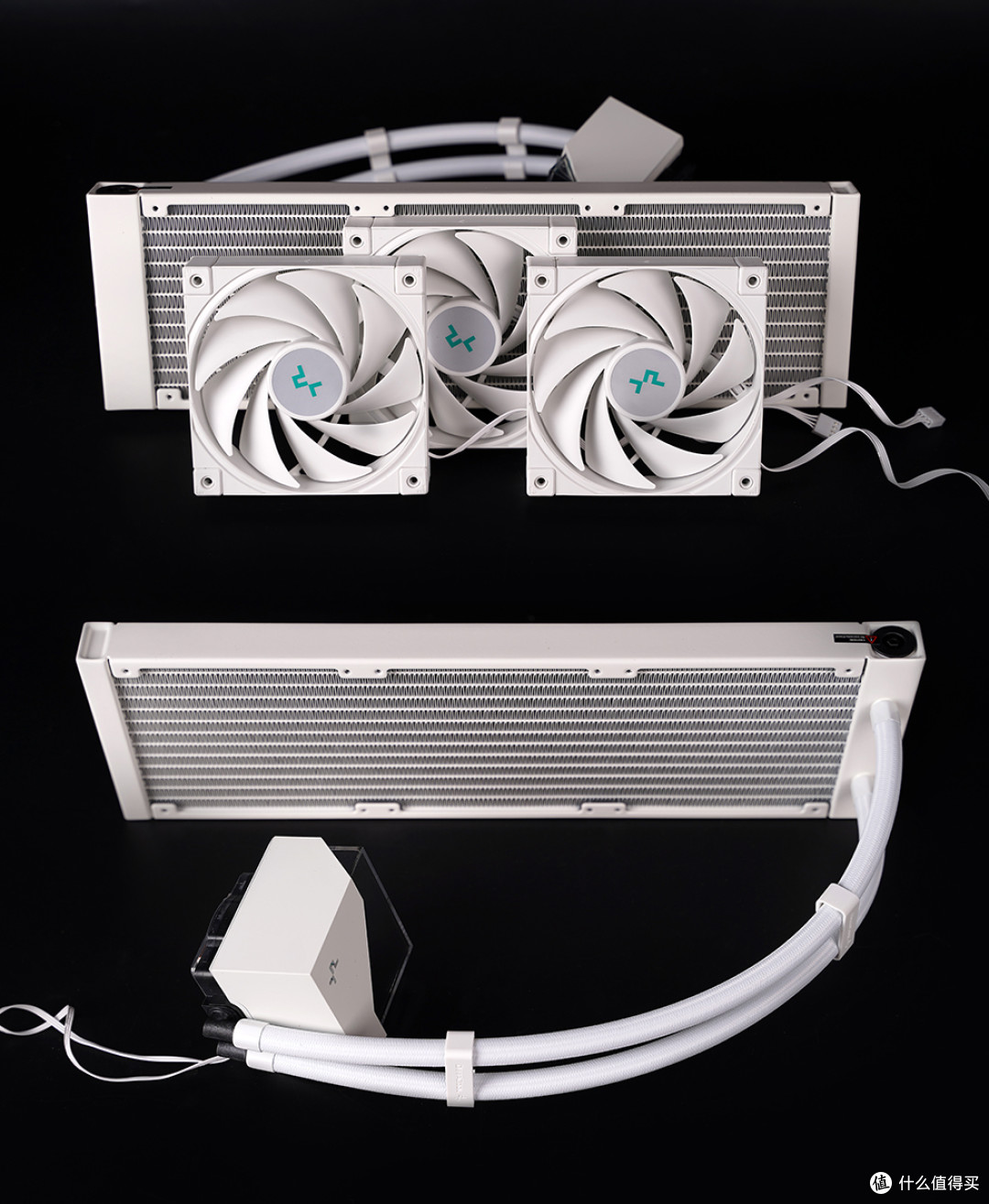

散热器选用的是九州风神 DEEPCOOL 冰魔方 360 一体式水冷白色款，包装为简约风格设计，抽拉形式，内牛皮纸外套白底产品外观展示，标注型号 LT720 WH 及规格，里头产品为喜闻乐见的环保纸浆塑形纸盒，本体附件带套区分包裹保护，扣具及配件用的是独立的包装盒，扣具支持 AMD4 及 INTEL 全平台。
水冷本体采用纯白的外观设计，搭配白色风扇型号为 FK120，自家高性能散热风扇，FDB 轴承，转数 500~2250RPM，最大风压 3.27mmAq，最大风量 85.85CFM 。风扇的四角有橡胶减震垫，可以吸收震动，提高静音效果。
冷排装备 Anti-Leak 内压控制阀，独家的动态平衡防漏液技术，冷排目测做工扎实，鳍片工整严密，共计12 条水道。
冷头造型非常的特别，内有独特的深邃立体块灯效，重合、交错、延伸的几何线条融入无限镜像中，结合粗犷的工业风切割外壳，加上 ARGB 灯效的映衬，两种风格之间的碰撞呈现了空间几何的美感。其设计灵感来源于蒙德里安“几何形态派”，称之为“多维无限镜”。
水冷头的底部，有大面积的铜底，材质为紫铜，中间部分有预涂硅脂水冷头的进出水管在一侧，弯折部分采用独立的塑料件，水管的接头部分也有金属加强件包裹，两连接线，分别是 3PIN 水泵供电，一公一母的 ARGB 灯光。
后配自家白色 FC120 ARGB 模块风扇替换，有着不错的颜值外观及灯光表现，规格方面，官标转速 500-1800RPM、风量最高 61.91 CFM 、风压 1.83mmAq、噪音值 ≤28dB(A) 等。
另值得一提就是采用的是模组化接口串联设计，ARGB + 供电合二为一，轻松实现风扇快速互连并减少线材堆叠，走线可以轻松不少。
搭配最新的 ATX3.0 标准电源，老牌电源厂商全汉的 Hydro G Pro 1000 金牌全模组电源，外包装采用黑金搭配全汉经典蓝色，金色的腰封上有新版电源的主要特性，包括 PCIe 5.0 供电接口、支持 ATX3.0 电源规范、1000W 额定功率、给到 10 年的质保等信息，里头模组线配有收纳袋、附带红绿两色品牌 LOGO 贴纸、产品说明书、安装螺丝、24PIN 短接插头、电饭锅先、魔术贴。

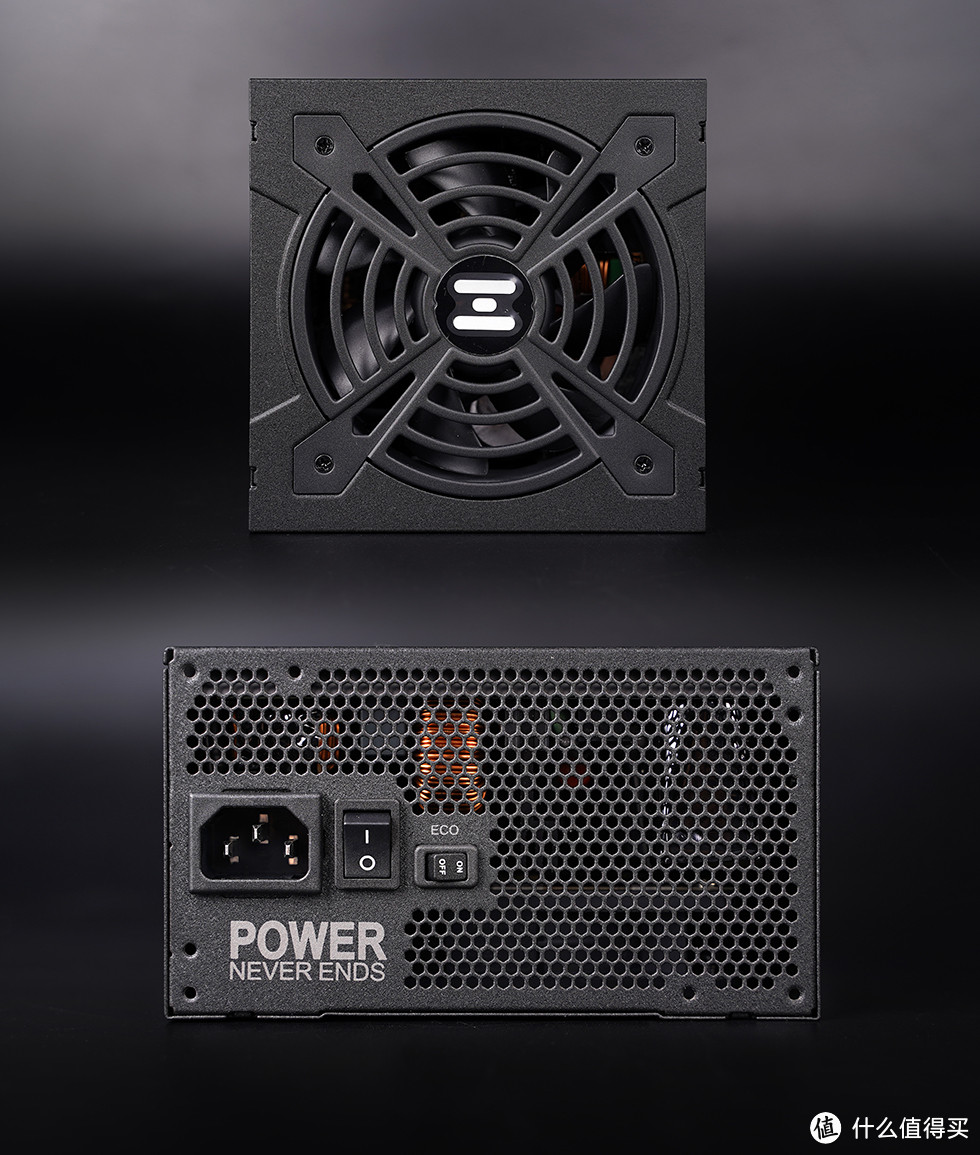

电源本体，两侧 HydroG PRO 标识，辅助有凹凸面图案修饰，短尺寸身材，具体为 150×150×86mm ( L x W x H )，短小的身材可以更好的兼容到机箱，同时安装及拔插模组线也会更加的方便，表面采用火山岩质感烤漆，更加耐磨耐脏。
标配 120mm FDA 动态液压轴承风扇，最大转速 1500RPM，保证散热的同时，也可以给到较好的静音体验，满载的情况下噪音低于 30dB ，另支持 ECO 智能风扇启停技术，通过尾部 EC 开关开启，当负载低于 30% 可实现风扇停转，实现零噪音。
模组线材除 12VHPWR 16PIN TO 16PIN 为黑色包网样式、其余均为黑色全扁平化样式，模组接口方面，位置上带有区域划分及文字标注，除了给到一个 12VHPWR PCIe 5.0 接口，另还给到 3 个常规的 PCIe 8Pin 接口，满足常规显卡的使用需求，其它 2 个 CPU 8PIN 供电接口，5 个 PERIPHERAL 接口，24PIN 则为合二为一的两组。
规格贴标，+5V 和 +3.3V 输出电流 20A，合计输出 120W，+12V 输出电流 83.33A，提供最大 1000W 的功率等，采用全日系电容用料，基于主动式 PFC +半桥 LLC 谐振 + 同步整流 + DC-DC 方案打造，具备 80PLUS 金牌认证等。

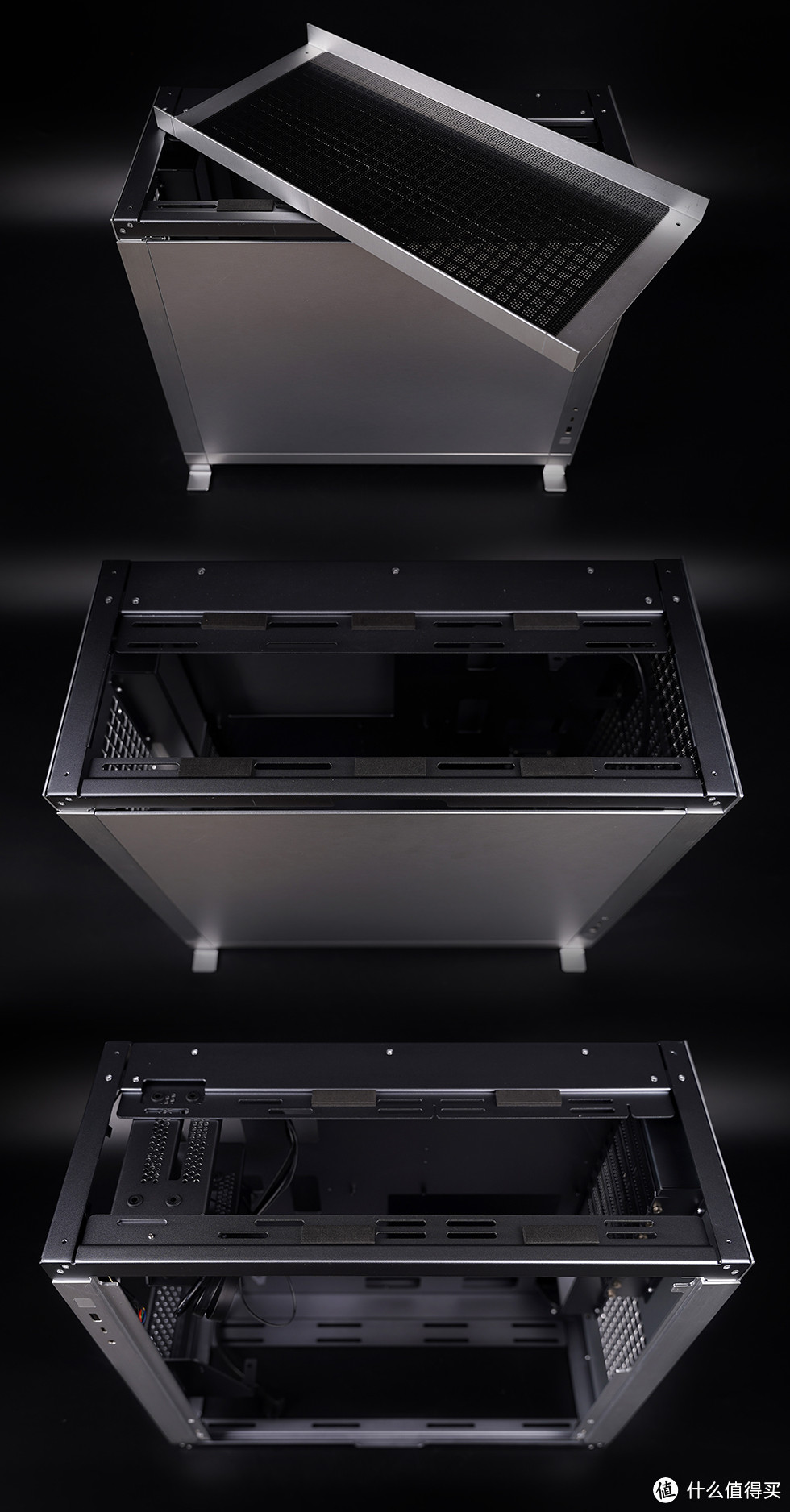

最后再说说 ABEE PIXEL ONE 机箱，标配为不透侧板（另有玻璃侧板可选），采用全铝合金材质打造，侧板 3mm 厚度，其余面板 2mm 厚度，内部骨架则为 1.2~1.5mm，整体还是比较的扎实的，尺寸中规中矩，不算太大，整体约为 48 升左右。
外观采用日式简约与工业风设计，机身方方的造型，整体没有过多的元素设计，只有直白的大面积方形散热开孔，后将其巧妙的引用像素化的玩法，搭配 DLC “ 像素点 ” 套件，可自定义面板的像素画面。
创新性的采用多面互换式结构设计，前后上下均支持安装脚垫，且除尾部 I/O 接口面板，其余均为相同的像素开孔样式，对应也就可以实现不同的摆放方式及安装结构。
侧边框放置 I/O 接口，给到有一个方形开机按键、一个 USB 3.2 GEN1 Type-A 接口、一个 USB 3.2 Gen2 10GB Type-C 接口、一个音频输出输入复合接口。
侧板的开启，需拧下顶部四颗螺丝，取下顶盖，后才可以取下侧板，除尾部 I/O 接口部分，其余面板均支持拆卸，顶部支持 120/140mm×3 风扇，对应 360/280/240 冷排规格，底部支持 120mm×3，140mm×2 风扇，同样对应的 360/280/240 冷排规格，尾部 120mm 风扇排风。
内部金属本色，与其外观风格相符，很工业风.... 前置电源安装结构设计（ 支架支持不同位置的调整 ），支持电源长度大于 200mm，下硬盘支架，支持安装两块 3.5 寸 HDD 及一块 2.5 寸 SSD，其它方面 CPU 散热器限高 180mm，显卡最长 420mm（ 长电源安装，则为 349mm )。
PIXEL ONE 不一样的结构设计，外搭不错硬件散热扩展规格，看着都挺好的，就是背部的走线空间真心是非常的小，真的等同于没有！为此连扎带挂钩什么都没有，但也不是不可以，只能是那种较细的镀银线。
部分测试：

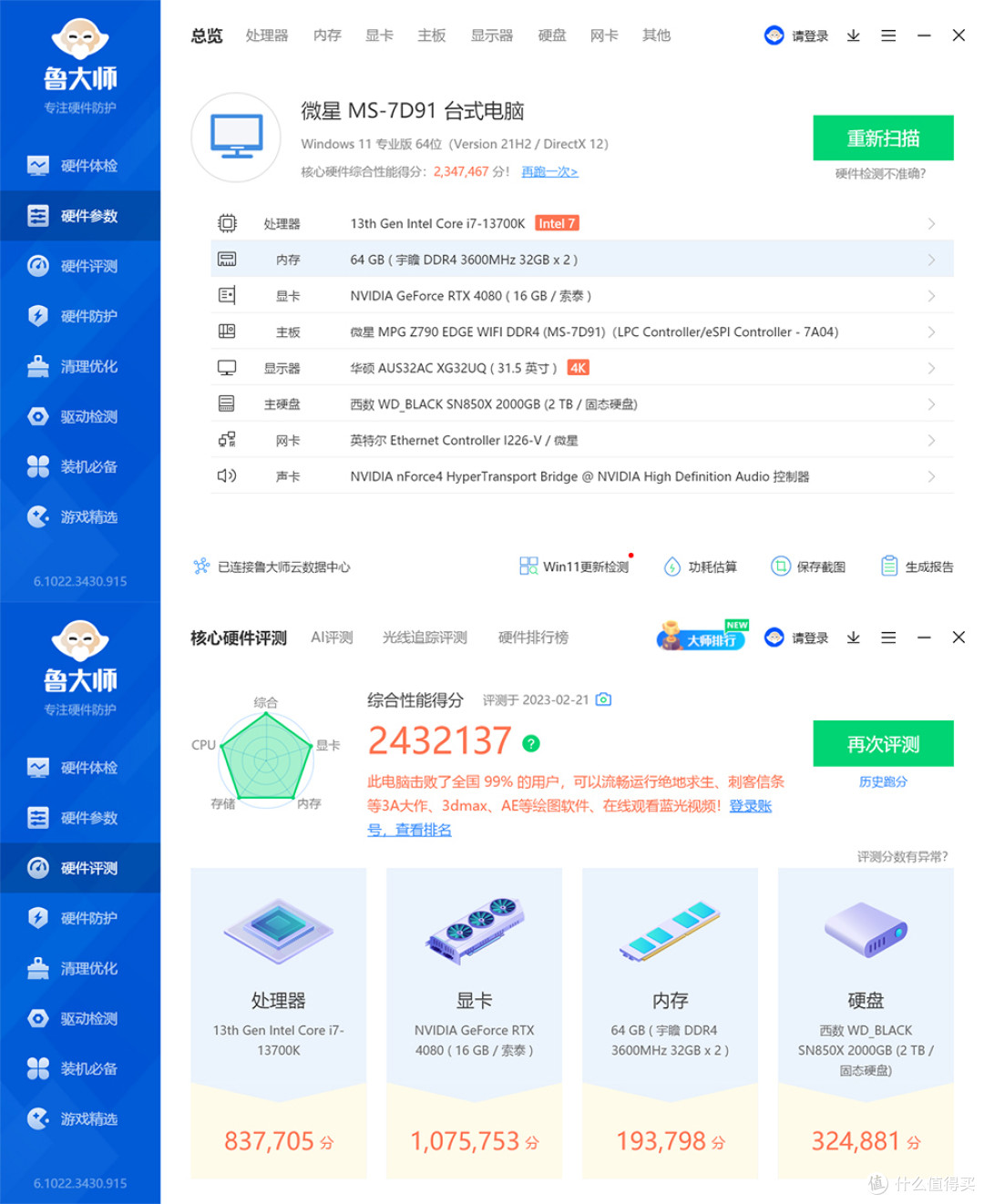

最后测试部分，室内温度 20 度左右，平台仅内存开启 XMP， 其余均为默认，WIN11 的系统，实际测试结果或多或少会有些许出入，仅供参考！首先看看鲁大师，具体的配置信息，给到的综合性能得分为 2432137。
CPU-Z 跑分。
跑 3DMARK 测试，具体表现如图。
A Plague Tale: Requiem （瘟疫传说：安魂曲），画质均拉到最高选项，4K分辨率，统一的场景下，开启 DLSS 3 帧生成 190FPS，常规 DLSS 133FPS ，无 DLSS 69FPS。
Destroy all Humans 2，，画质均拉到最高选项，4K分辨率，统一的场景下，开启 DLSS 3 帧生成 178FPS，常规 DLSS 141FPS ，无 DLSS 69FPS。
Tower of Fantasy，，画质均拉到最高选项，4K分辨率，统一的场景下，开启 DLSS 3 帧生成 152FPS，常规 DLSS 122FPS ，无 DLSS 47FPS。
赛博朋克 2077，4K 分辨率，BENCH 测试，超级光追，自动 DLSS ，平均 84.37 FPS ，实际游戏基本符合测试结果。
古墓丽影：暗影，4K 分辨率，自动 DLSS，最高画质，超高光追，平均帧数为 142FPS。

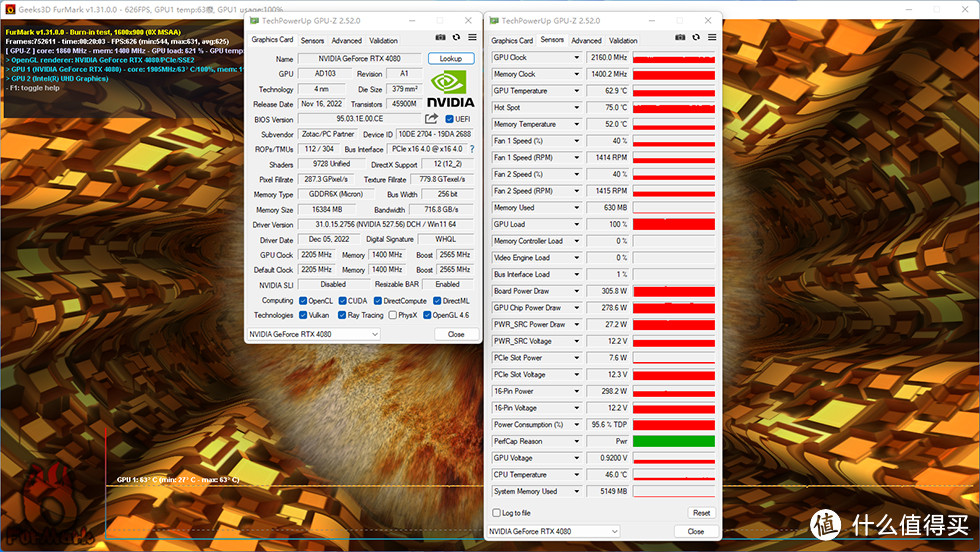

显卡 TIME SPY 压力测试 99.7% 通过，FURMARK 满载测试，过程 20 分钟左右，索泰 RTX 4080 AMP EXTREME AIRO 月白，GPU 频率 2200MHz 上下，显存维持 1400MHz ，核心温度 62.9°C（结温 75°C），显示功耗 310W 左右。
CPU 满载温度表现，AIDA64 单烤 FPU 压力测试，13700K 真男人，20 分钟左右，P-CORE 温度最大值 94°C，E-CORE 温度最大值 83°C，CPU 显示功耗 235W 左右。
双烤测试，同样也是 20 分钟左右，CPU P-CORE 温度最大值 100°C，E-CORE 温度最大值 88°C，显示功耗 235W 左右，显卡核心温度 68°C（结温 79.5°C），功耗 320W 左右。那么以上就是这台 abee PIXEL ONE 机箱装机秀的全部内容了，如上仅供参考，所述仅代表个人观点，谢谢您的浏览，欢迎大家留言交流！
